2012西电模电大作业完整版
2012电子电工高职模拟试卷1
浙江省2012年高等职业技术教育招生考试电子电工类专业联考试卷本试题卷共有七大题，全卷共16页。
满分300分，考试时间150分钟。
注意事项：1.所有试题均需在答题纸上作答。
未在规定区域内答题，每错一个区域扣卷面总分1分，在试卷和草稿纸上作答无效。
2．答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸和试卷上。
3．选择题每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
非选择题用黑色字迹的签字笔或钢笔将答案书写在答题纸规定的区域内。
4．在答题纸上作图，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
第一部分必做题(满分210分)一、单项选择题(本大题共20小题，每小题4分，共80分)在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均不得分。
1．如图所示电路中A、B之间的电压U AB为()第1题图A．－6V B．6V C．－10V D．10V2．如图所示电路中A、B两端之间的等效电阻R AB为()第2题图A．1Ω B．1.5Ω C．2Ω D．2.5Ω3．用电压表测得某全电路的端电压为0，这说明() A．外电路断路B．外电路短路C．外电路上电流比较小D．电源内电阻为04．有两个电容器，它们的容量分别为C1＝30μF，C2＝50μF，耐压都是12V，若将它们串联后接到24V的电源上则()A．两个电容器都能正常工作B．两个电容器都被击穿损坏C．C1击穿，C2正常工作D．C2击穿，C1正常工作5．一个电热器接在电压为10V的直流电源上，产生一定的热功率。
如果把它改接到交流电源上，使它产生的热功率与接在直流时相等，则该交流电源电压的最大值应是() A．52V B．5V C．102V D．10V6．在Y形联接的三相对称电路中，相电流与线电流的相位关系是()A．相电流超前线电流30°B．相电流滞后线电流30°C．相电流与线电流同相D．相电流滞后线电流60°7．如图所示电路，已知电压表V1、V2的读数均为10V，则电压表V的读数近似为()第7题图A ．0VB ．10VC ．14.14VD ．20V8．如图所示电路中，电源电压u ＝2202sin628t V ，电流表A 1、A 2、A 3示数相同，若将电源电压改为u ＝2202sin314t V ，下述说法正确的是( )第8题图A ．A 1示数是A 2示数的1/2倍B ．A 1示数是A 3示数2倍C ．A 2示数是A 1示数2倍D ．A 2示数是A 3示数2倍9．在某负载两端所加正弦交流电压和流过的正弦交流电流最大值分别U m 、I m ，该负载的视在功率为 ( )A.2U m I m B ．2U m I m C.12m I m D.12U m I m 10．要使三只额定参数为“110V ,40W”的灯泡接入电源电压为220V 的电路中都能正常工作，那么应采取的连接方式是( )A ．两只并联后与另一只串联B ．两只串联后与另一只并联C ．每只灯泡串联适当电阻再并联D ．全部并联11．由理想二极管组成的电路如图所示，其A 、B 两端的电压应为( )第11题图A ．－12VB ．－6VC ．＋6VD ．＋12V12．在电路板上测得硅三极管的三个极的电位如图所示，则工作在饱和状态的三极管是( )13．在共射组态的放大电路中，输入电压信号与输出电压信号的相位差关系是 ( )A.12π B ．π C.23π D ．2π 14．两个单级共发射极放大电路的空载电压放大倍数分别是20和30，将它们用阻容耦合在一起，不带负载，其电压放大倍数是 ( )A ．600B ．大于600C ．小于600D ．无法确定15．在放大电路的三种接法中，没有电压放大作用，但有电流放大作用的是 ( )A ．共集电极接法B ．共基极接法C ．共发射极接法D ．三种接法都可以16．要使放大器的带负载能力提高，则须加入反馈的类型是()A．电流正反馈B．电压正反馈C．电流负反馈D．电压负反馈17．差动放大电路的主要优点是()A．能有效抑制零点漂移B．使放大倍数增加C．使输入阻抗增加D．使输出阻抗增加18．如图所示的复合管电路()第18题图A．可以等效为PNP管B．可以等效为NPN管C．为复合管，其等效类型不能确定电子电工类专业联考试卷16－3D．三极管连接错误，不能构成复合管19．正弦波振荡器中，具有选频作用的反馈网络是()A．保证电路满足正反馈振荡平衡条件B．使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡C．提高放大器的放大倍数，使输出信号足够大D．没有作用20．带有放大环节的串联型稳压电路中，比较放大电路所放大的量是()A．经整流滤波后提供的直流电压B．稳压电路中的输出采样电压C．稳压电路中的基准电压D．采样电压与基准电压之差二、填空题(本大题共15题，第21－29题，每空格3分，第30－35题，每空格2分，共56分)21．基尔霍夫电流定律的数学表达式是__________，基尔霍夫电压定律的数学表达式是__________。
西电通院专业教育大作业
西电通院专业教育大作业第一篇：西电通院专业教育大作业《专业教育》（第三学期）课程大作业专业：通信工程班级：学号：姓名：通信工程专业教育 1通信工程专业培养目标及发展通信工程专业培养学生掌握通信工程类专业坚实的基础理论、相关的专业基础和专业知识，能从事通信理论、通信系统、通信设备以及信息系统类的研究、设计、开发、制造、运营和管理的高素质的高级工程技术人才和现代化建设人才。
本专业以数理、外语和通信基本理论为基础。
现有人才培养方案是围绕培养德、智、体全面发展，适应社会主义现代化建设需要，既有扎实的基础理论、较强的计算机和外语应用能力，熟练掌握通信与信息系统、信息处理和通信网络等方面的专业理论和工程技术，又有具备在信息与通信工程领域从事科学研究，工程设计，设备制造、运营和维护和管理工作，并具有一定创新精神和研发能力的高级工程技术人才。
毕业后可从事通信系统、通信工程技术和通信新产品研究开发、调试和运营等工作，也可从事IT及相关专业的科学研究与技术开发工作。
通信工程专业主要研究信号的产生、信息的传输、交换和处理，以及在计算机通信、光纤通信、无线通信、交换与通信网等方面的理论和工程应用问题，培养从事通信工程、电子信息技术及计算机网络系统的研究、制造、开发和应用的高级人才。
受工业影响，我国一些较早成立的工科大学就已开设了电报、电话和有线信号传输等相关专业。
新中国成立后，中国工业亟待发展与更新，中国高等教育的工科教育得到了高度的重视。
由于电报、电话、电台和收音机等通信电子产品高速发展，而人才资源又极度匠乏，促使了新中国最早的通信技术相关本科专业的诞生和发展。
同时，我国开始建设系列部委学校。
期间北京邮电学院、重庆邮电学院、成都电讯工程学院、西北电讯工程学院等一些重要的工科高等学校相继成立和建设，与通信技术相关的本科专业开始在全国招生，为我国自主培养了第一批通信技术人才。
如今随着通信与各种新技术结合的层出不穷，涉及的领域越来越广泛，如电信、网络、家电、金融、医疗、航空、工业等等。

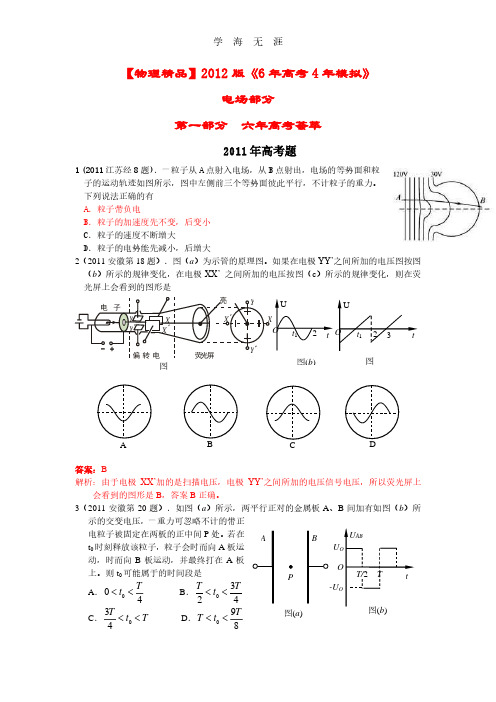

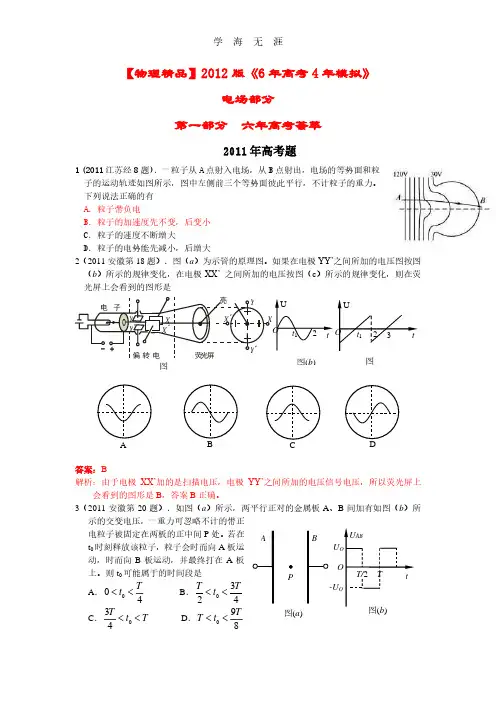

历届高考试题2012版《6年高考4年模拟》：电场.pdf
C．粒子的速度不断增大
D．粒子的电势能先减小，后增大
2（2011 安徽第 18 题）．图（a）为示管的原理图。如果在电极 YY’之间所加的电压图按图
（b）所示的规律变化，在电极 XX’ 之间所加的电压按图（c）所示的规律变化，则在荧
光屏上会看到的图形是
电子
枪
Y
X
Y
X
亮
Y
U
U
斑
X
Xy
x
O t1 2 t O t1 2 3
与两板间距 d 的函数关系，并绘出图线。
答案：（1） 0.9d 0 （2）当 d 0.9d0 时，收集效率 为 100%；当 d 0.9d0 时，收集率
=
0.81 d0 d
2 （3） M
/ t =
=
0.81nmbv 0
d
2 0
d
，如图所示。
解析：（1）收集效率 为 81%，即离下板 0.81d0 的尘埃恰好到达下板的右端边缘，设高压
的距离大于向右运动的距离，最终打在
A
板上，所以
B
正确。若 3T 4
t0
T
，带正
电粒子先加速向 A 板运动、再减速运动至零；然后再反方向加速运动、减速运动至零；
如此反复运动，每次向左运动的距离小于向右运动的距离，最终打在 B 板上，所以 C
错误。若 T
t0
9T 8
，带正电粒子先加速向
B
板运动、再减速运动至零；然后再反
（1）粒子所受电场力的大小；
φ
（2）粒子的运动区间；
φ0
（3）粒子的运动周期。 x
-d
O
d
解析：（1）由图可知，0与d（或-d）两点间的电势差为φ0
2012模电中试卷平行班_答案_A4
………密………封………线………以………内………答………题………无………效……电子科技大学2012-2013学年第 一 学期期 中 考试 A 卷课程名称： 模拟电路基础 考试形式： 开卷 考试日期：20 12年 11月 10日 考试时长：_120分钟 本试卷试题由_四_部分构成，共_4_页。
一、填空题（每空2分，共20分）1、半导体器件特性易受外界环境温度影响,其中 少子 载流子是影响其温度稳定性的主要因素。
半导体元器件的最高工作频率受限是由于PN 结存在 电容效应 。
2、晶体管工作在放大区的条件是 BE on u U >（发射结正偏）并且 C B C E B E0u u u ≥≥，即（集电结反偏） 。
3、某晶体管的极限参数CM CM (BR)CEO P = 240 mW I = 120 mA U = 28 V ，，，若它的工作电压CEQ U 为10 V ，则工作电流不得超过 24 mA ；若工作电流C I = 1 mA ，则工作电压不得超过 28 V 。
4、放大电路的带负载能力是指 输出电压不受负载阻值变化影响的能力 ，一般来说，输出电阻 越小，带负载能力越强。
5、有一只P 沟道的FET 和一只PNP 的BJT 管，则由它们正确复合的管子类型应该是 P-FET 。
6、某两级放大电路的空载电压增益分别为122040u u A dB A dB ==，,输入输………密………封………线………以………内………答………题………无………效……出电阻分别为1o125030010050i i R R R R ΩΩΩΩ====o2，，，,则该电路将输入信号电压放大了 250 倍。
二、 简答题（每题6分，共24分）1、试说明晶体管和场效应管放大电路的几种常用基本连接方法，分析比较其各自动态参数()u i o A R R 、、的状况。
答: 接法 共射 共集 共基 共源 共漏 Au 大 小于1 大 大 小于1 Ri 中 大 小 极大 极大 Ro 大 小 大 大 小2、讨论互补输出级消除放大电路失真的工作原理，并举例说明。
西电电院模电大作业
模拟电子线路仿真作业1、同相比例放大器〔运放开环增益为A=2，限幅电压|U|=12V〕情况一：信号源为幅值是3V的正弦波情况二：信号源为幅值是5V的正弦波2、反相比例放大器〔运放开环增益为A=-4，限幅电压|U|=12V〕情况一：信号源为幅值是2V的正弦波情况二：信号源为幅值是5V的正弦波3、电压跟随器〔限幅电压|U|=12V〕信号源为幅值是7V的正弦波4、反相相加器〔运放开环增益均为A=-1，限幅电压|U|=12V〕情况一：信号源分别为为幅值是2V、3V、4V的三角波情况二：信号源分别为为幅值5V、6V、7V的三角波5、同相相加器〔限幅电压|U|=12V〕情况一：信号源分别为为幅值3V、5V的正弦波情况二：信号源分别为为幅值6V、8V的正弦波6、相减器〔限幅电压|U|=12V〕情况一：U1=9V，U2=6V情况二：U1=1V，U2=9V7、积分器输入为正弦波时情况一：输入电压U=4V时情况二：输入电压U=13V时输入为三角波时刚开始出现的非稳态情况一：输入电压U=4V时输入为方波时情况一：输入电压U=3V时情况三：输入电压U=10V时8、差动积分器正弦波情况一：输入电压分别为：U1=3V U2=2V情况二：输入电压分别为U1=8V U2=2V三角波情况一：输入电压分别为：U1=3V U2=2V方波情况一：输入电压分别为：U1=3V U2=2V9、微分器正弦波输入电压U=10V三角波输入电压U=12V方波输入电压U=12V10、一阶无源低通滤波器幅频特性：相频特性：1.反相输入一阶有源低通滤波器输入信号是振幅为10v，频率为50Hz的正弦信号C1=1μF，R1=1kΩ，R2=2kΩ，电源电压为12v 幅频特性：相频特性：2.同相输入一阶有源低通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=R3=1kΩ，R4=2kΩ幅频特性：相频特性：3.二阶有源低通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=R3=R4=1kΩ，C1=C2=1μF幅频特性：相频特性：4.二阶有源带通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号，R1=R2=R3=R4=R5=1kΩ，C1=C2=1μF幅频特性：相频特性：5.二阶有源带阻滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=R3=R4=1kΩ，R5=0.5kΩ，C1=C2=1μF，C3=2μF 幅频特性：相频特性:6.一阶全通滤波器输入信号是振幅为5v,频率为50Hz的正弦信号R1=R2=1kΩ，R3=2kΩ，C1=1μF幅频特性：相频特性：。

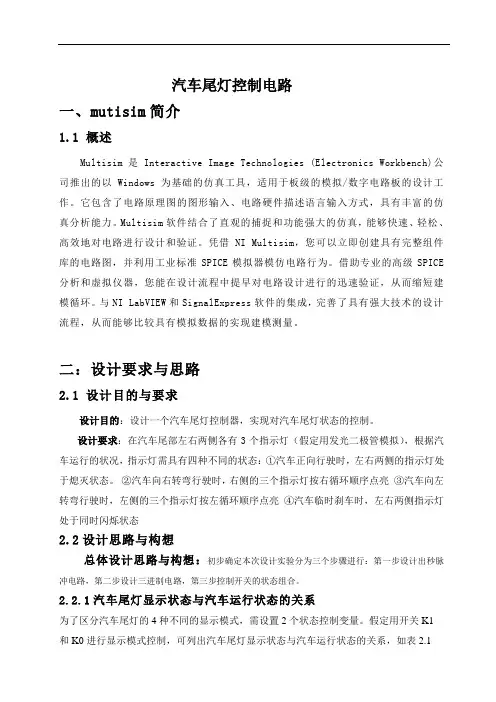

西电数电大作业设计(2)
汽车尾灯控制电路一、mutisim简介1.1 概述Multisim是Interactive Image Technologies (Electronics Workbench)公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim，您可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。
借助专业的高级SPICE 分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。
与NI LabVIEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。
二：设计要求与思路2.1 设计目的与要求设计目的：设计一个汽车尾灯控制器，实现对汽车尾灯状态的控制。
设计要求：在汽车尾部左右两侧各有3个指示灯（假定用发光二极管模拟），根据汽车运行的状况，指示灯需具有四种不同的状态：①汽车正向行驶时，左右两侧的指示灯处于熄灭状态。
②汽车向右转弯行驶时，右侧的三个指示灯按右循环顺序点亮③汽车向左转弯行驶时，左侧的三个指示灯按左循环顺序点亮④汽车临时刹车时，左右两侧指示灯处于同时闪烁状态2.2设计思路与构想总体设计思路与构想：初步确定本次设计实验分为三个步骤进行：第一步设计出秒脉冲电路，第二步设计三进制电路，第三步控制开关的状态组合。
2.2.1汽车尾灯显示状态与汽车运行状态的关系为了区分汽车尾灯的4种不同的显示模式，需设置2个状态控制变量。
假定用开关K1和K0进行显示模式控制，可列出汽车尾灯显示状态与汽车运行状态的关系，如表2.1所示。
表2.1汽车尾灯和汽车运行状态2.2.2汽车尾灯控制器功能描述在汽车左右转弯行驶时由于3个指示灯被循环顺序点亮，所以可用一个三进制计数器的状态控制译码器电路顺序输出高电平，按要求顺序点亮3个指示灯。
模电课后题答案详解
习题解答第1章1.1简述半导体的导电特性。
答：半导体的导电能力介于导体和绝缘体之间。
半导体一般呈晶体结构，其原子核对价电子的束缚较弱，当半导体受到外界光和热的刺激时，它便释放价电子，从而使导电能力发生变化。
例如纯净的锗从20℃升高到30℃时，它的电阻率几乎减小为原来的1/2。
又如一种硫化镉薄膜，在暗处其电阻为几十兆欧姆，受光照后，电阻可以下降到几十千欧姆，只有原来的百分之一。
利用这些敏感性可制成各种光敏元件和热敏元件。
若在纯净的半导体中加入微量的杂质，则半导体的导电能力会有更显著的增加，例如在半导体硅中，只要掺入亿分之一的硼，电阻率就会下降到原来的几万分之一，这是半导体最显著的导电特征。
利用这个特性，可制造出各种半导体器件。
1.2 简述PN结是如何形成的。
答：当P型和N型半导体结合在一起时，由于交界面两侧多数载流子浓度的差别，N区的多数载流子电子向P区扩散，P区的多数载流子空穴也要向N区扩散，于是电子与空穴复合，在交界面附近P区一侧因复合失去空穴而形成负离子区，N区一侧也因复合失去电子而形成正离子区。
这些不能移动的带电离子形成了空间电荷区，称为PN结。
PN结内存在一个由N区指向P区的内电场。
内电场的形成将阻止多数载流子的继续扩散，另一方面又会促进少数载流子的漂移，即N区的少数载流子空穴向P区移动，P区的少数载流子电子向N区移动。
因此，在交界面两侧存在两种对立的运动，漂移运动欲使PN结变窄，扩散运动运动欲使PN结变宽。
当扩散运动产生的扩散电流和漂移运动产生的漂移电流大小相等，两种运动达到动态平衡时，PN结宽度不再变化，即PN结维持一定的宽度。
由于内电场的存在，使载流子几乎不能在PN结内部停留，所以，PN 结也称为耗尽层。
1.3 二极管的特性曲线有哪几个区域？二极管的单向导电能力是指特性曲线上的哪个区域的性质？二极管的稳压能力又是指特性曲线上的哪个区域性质？答：二极管的特性曲线有正向特性、方向特性和反向击穿特性三个区域。
西电模电大作业(终极版)
其中，通道 A 为输入电压 ui=ui1-ui2，通道 B 为输出电压 uo，由图知，仿真放大倍数为
9.998V 99.98 100 100.000mV
即仿真值在误差允许范围内等于理论值，故实验成功。
Auf3=10 时，RG3=2.22MΩ，仿真电路如图 1-2-7 所示：
9
图 1-2-7 用 INA133U 构建的增益可调电路仿真图（Auf3=10）
图 1-2-11 信号源 ui1、ui2 参数（Auf4=1）
仿真结果如图 1-2-12 所示：
13
图 1-2-12 用 INA133U 构建的增益可调电路仿真结果（Auf1=1） 其中，通道 A 为输入电压 ui=ui1-ui2，通道 B 为输出电压 uo，由图知，仿真放大倍数为
3.999V 0.99975 1 4.000V
一、集成运算放大器基本应用
1、仪用放大器（数据放大器）
仪用放大器又称数据放大器，电路如图 1-1-1 所示。该电路由三个运算放大器（A1~A2） 组成，A1、A2 组成同相比例放大器，输入电阻大，且电路完全对称，A3 组成相减电路。
ui2
+ A1 R1
uo2
R2
R3
RG R1
(uo1-uo2)
A3 +
现用高速、高精度的差分放大器 INA133 构建以上电路，其中 A3 为 INA133U，A1、A2 均为 UA741CD。此时，R2=R3=25kΩ,选取 R1=10MΩ,RG=20MΩ。总增量为
Auf
UO 2 10 M 25k (1 )2 ui1 ui 2 25k 20 M
7
图 1-2-4 用 INA133U 构建的增益可调电路仿真图（Auf2=100） 其中 uo1(XFG1)为振幅=105mV、频率=10Hz 的正弦波，uo2(XFG2)为振幅=5mV、频率 =10Hz 的正弦波。 仿真结果如图 1-2-5 所示：
西电数电大作业
西电数电大作业本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March数电作业设计报告一、八人抢答电路设计要求：1.抢答器编号1到8，相应的抢答器被按下时其编号会在数码管上显示，此时其他抢答器的操作将被封锁；2.具有每次抢答之前的手动清零功能；3.清零后新一轮抢答开始，倒计时30秒，若30内无抢答器被按下，则红灯亮一下示意此次抢答无效；具体结构展示：1）抢答电路如图：初始状态：按下抢答器按键后：按下清零按键后：首先将八个抢答器的状态等效一组状态码，采用74LS148（8线-3线优先编码器）进行编码输出，输入端选取0到7位对应八个抢答器，由于输出范围为000~111，所以输出端加74LS283（超前进位加法器）将输出每项加0001，此时输出范围为0001~1000，输送给数码管以显示组号；为了实现当有抢答器按下是其他抢答器被封锁的功能，采用74LS175（四D触发器）以及一个D触发器以及一个四输入与非门构成锁存器，连接方式如图。
当有抢答器被按下的时候编码器从EO 端端同时产生一个上升脉冲，送入4D触发器的时钟端，为了让时钟捕捉到触发器输入端的序列，使用D触发器对EO端的脉冲进行延时。
最终当信号序列送入数码管后，四个Q输出端通过一个与非门连接编码器的使能端EI，当有信号序列输入时，与非门输出为1，编码器被禁止工作；需要清零时按一下与触发器clear端相连的开关，此时四D触发器Q输出端全部置1，与非门输出为0，编码器工作，等待接收信号；2）计时电路如图：采用两片74LS160（十进制计数器）整体置数法构成模三十计数器，计数范围为000000001 ~ 0011 0000，输出端连接数码管显示。
三十秒计数结束的时若仍没有抢答器被按下，则红灯亮，此次抢答无效。
3）总电路如图：抢答电路与计时电路连接的关键在于：1.四D触发器Q输出端进过与非门后再过一个反相器与两片计数器的一个允许控制端相连，以达到控制计数器是否工作的目的；2.四D触发器清零端与计时器的反馈相与之后送给置数端，以确保每次清零后计数从零开始。
2012模拟力综电综.
38. 小华设计了一个三个档位的电火锅，其内部电路如图20所示，R1、R2为电热丝，R3为电位器（图中用变阻器表示），通过控制开关S1、S2、S3的通断可使电火锅在三个不同的档位工作，其中档位I、II功率较小，功率大小可通过电位器调节；档位III功率为最大值且不可调节。
（1）说明此电路处于最大电功率档时，需要闭合的开关。
（2）为使此电火锅能在电压不足的山区使用，小华按以下要求进行设计：当电压200V，最大功率1000W；只闭合开关S1时电路处于档位I，功率可从100W调节到400W，请按上述要求计算出满足要求的电热丝R1的阻值和电位器的最大电阻值R3。
（3）只闭合开关S2时，电路处于档位II，请计算处于这个档位时流过电阻丝R2的电流的变化范围。
图2039．如图21所示，一根长10m 粗细不均匀的金属路灯杆，放在水平地面上。
工人竖直向下用力F 1拉甲滑轮组的绳端，使路灯杆的A 端恰好离开地面时，人对地面的压力为N 1，匀速略微向上提起路灯杆的过程中，滑轮组的机械效率保持不变为η1；当该工人竖直向下用力F 2拉乙滑轮组的绳端，使路灯杆的B 端恰好离开地面时，人对地面的压力为N 2，匀速略微向上提起路灯杆的过程中，滑轮组的机械效率保持不变为η2；N 1∶N 2 =4∶5，F 1∶F 2 =9∶5，η1∶η2 =10∶9。
每个动滑轮重均为50N ，滑轮组的绳重、绳的伸长和轮轴间摩擦可以忽略，g = 10N/kg 。
求：（1）工人重G 人。
（2）路灯杆重G 杆。
（3）起重机将路灯杆保持水平状态吊起时，钢缆应系在何处？图A乙38．如图24所示电路中，电源两端电压保持不变，设灯丝电阻不随温度变化。
R1为定值电阻，R2为滑动变阻器。
当开关S1断开，S2闭合，滑动变阻器的滑片P在A端时，标有“5V 2.5W”字样的灯泡L正常发光，定值电阻R1消耗的电功率为P1；当开关S1断开，S2闭合，调节滑动变阻器的滑片P至某一位置时，电压表V1的示数为U1，电压表V2的示数为U2；保持滑动变阻器的滑片P的位置不变，闭合开关S1、S2后，滑动变阻器消耗的电功率为P2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目模电大作业
学院电子工程学院
班级 021171
学生姓名（02117017）
（02117024）
一
1、同相比例放大器
放大器闭环增益：Auf=Uo/Ui=1+R2/R1 对于R1=R2，增益为2
仿真电路图:
输出波形图：
结论：信号源频率：100Hz，振幅：2V
输出振幅为4 V，频率不变且无偏移，符合设计要求2、反相比例放大器
放大器闭环增益：Auf=Uo/Ui=-R2/R1
对于R1=R2=2kΩ，增益为-1
仿真电路图:
输出波形图：
结论：信号源频率：100Hz，振幅：4V
得到输出和输入反相频率不变且无偏移，符合设计要求3、微分器
计算公式：
⎰
-
=dt
U
RC
U
i
1
仿真电路图:
输出波形图：
结论：
信号源输入三角波频率：100Hz，振幅：1V
仿真输出的为方波，频率：100Hz，无偏移，符合设计要求4、理想积分器
积分器计算公式：
⎰
-
=dt
U
RC
U
i
1
仿真电路图:
输出波形图：
结论：
信号源输入方波频率：100Hz，振幅：1V
输出：由方波经过积分后为三角波，波频率不变，无偏移符合设计要求。
5、相减器
输出与输入的关系为：
)
(
2
1
3
U
U
R
R
U-
=
仿真电路图:
输出波形图：
结论：、频率为100hz tV U sin 51=，tV U sin 32= 仿真结果为：tV U sin 20= 符合设计要求 6、电压跟随器
电压跟随器为增益为1的放大器按照同相比例放大器的思路来设计
仿真电路图:
输出波形图：
结论：输入频率为100hz 电压2V方波输出不变符合设计要求
7、过零比较器
Ui0 时，Uo为低电平
>
Ui0 时，Uo为高电平
<
仿真电路图:
输出波形图：
结论：仿真输入正弦信号频率频率为100hz，振幅为4V 仿真输出振幅为7.6v的方波，符合设计要求
8、反相相加器
仿真电路图：
输出波形图：
结论：取信号源分别输入频率为100hz，U1=3V,U2=5V,R都取1k, 波形输出为：u0=8v，且频率不变，不发生偏移符合设计要求
9、正相相加器
R4=2k，R1=R2=R3=R5=1k，此时U0=U1+U2 仿真电路图:
输出波形图：
结论：输入：频率为100hz,U1=2V,U2=4V
输出：U0=6V ,频率不变，符合设计要求
10、单运放驰张振荡器
)
21ln(21
2
1
110R R C R f +
=
仿真电路图:
输出波形图：
结论：R1=R2=R4=8k,C1=1uf,输出符合设计要求
11、双运放张弛震荡器
第一个构成了同相输入的迟滞比较器，第二个为理想积分器仿真电路图：
输出波形图：
结论：输出正弦波和三角波符合双运放弛张振荡器
12、同相迟滞比较器
门限为6v
仿真电路图:
输出波形图：
结论：信号源输入为正弦波，频率：100Hz，振幅：7V 输出信号有一定失真，基本符合要求，
13、反相迟滞比较器
门限为12/2=6v
仿真电路图:
输出波形图：
结论：信号源输出为正弦波，频率：100Hz，振幅：7V 输出为方形，频率不变，符合反相迟滞比较器
14、二阶低通滤波器
仿真电路图:
输出波形图：
结论：符合设计要求
15、差分积分器
dt U U RC t U i i ⎰-=)(1)(210
仿真电路图：
输出波形图：
结论：符合设计要求
二、
1. 50Hz陷波器
A1组成带通滤波器，A2组成相加器。
输入信号（1V/1.5Hz）代表待放大的信号，它受到1V/50Hz的干扰，经50Hz陷波器处理后，50Hz干扰被抑制，输出了比较干净的信号。
2、心电信号放大器
C1是低通滤波电容，C2是隔直电容，运算放大器是理想运放。
A1,A2,A3组成仪表放大器，A4，R7，R8,C1构成一节低通滤波器，滤除高于心电信号频谱以外的干扰和噪声，C2及R10构成一阶高通滤波器；主要作用是隔直流。
在计算放大倍数时，C1体现的阻抗大于R8，可视为开路；C2体现的阻抗远小于R10，可视为短路。
则中频放大倍数：Au1=Uo/(Ui1-Ui2)=R6/R5*(1+2R3/R G)*(-R8/R7)=-420
上限频率f H=1/(2pie*R8*C1)=113Hz ；下限频率f L=1/(2pie*R10*C2)=0.07Hz。
