制图第23次课
《机械制图习题集》参考答案
38
答案 目录 上页 下页 退出
39
答案 目录 上页 下页 退出
40
答案 目录 上页 下页 退出
41
模型
模型
答案 目录 上页 下页 退出
42
模型
模型
答案 目录 上页 下页 退出
43
模型
模型
答案 目录 上页 下页 退出
44
模型 答案 目录 上页 下页 退出
45
模型 答案 目录 上页 下页 退出
件6
件8
答案 目录 上页 下页 退出
件4
件11
78
件3 答案 目录 上页 下页 退出
79
1、3号 6号 填空 模型 读图 目录 上页 下页 退出
80
2号
6号 答案 模型 读图 目录 上页 下页 退出
81
2号
4号 填空 模型 读图 目录 上页 下页 退出
82
1号 填空 模型 读图 目录 上页 下页 退出
53
模型
模型
模型
答案 目录 上页 下页 退出
54
模型 答案 目录 上页 下页 退出
55
答案 目录 上页 下页 退出
56
答案 目录 上页 下页 退出
57
模型 答案 目录 上页 下页 退出
58
模型 答案 目录 上页 下页 退出
59
答案 目录 上页 下页 退出
60
模型 答案 目录 上页 下页 退出
目录
第四章
25 26 27 28 29 30 31 32 33 34 35 36 37
目录
第五章
38 39 40
目录
第六章
41 42 43 44 45 46 47 48 49 50 51 52 53 54
《机械制图教案》第二章
§2—1 绘图工具和仪器的使用方法§2—2 几何作图课题：1、绘图工具和仪器的使用方法2、线段和圆周的等分3、斜度和锥度课堂类型：讲授教学目的：1、讲解绘图工具和仪器的使用和维护2、讲解常用等分法3、讲解斜度和锥度的概念、计算、画法和标注教学要求：1、会正确使用绘图工具和仪器2、掌握对线段、角度、圆周的等分和正多边形的作图方法3、掌握斜度和锥度的区别〔包括在概念、计算、画法上的区别〕教学重点：圆周的等分方法和斜度和锥度的画法教具：丁字尺、图版、三角板、圆规、曲线板等教学方法：讲授和现场演示相结合。
课时安排：绘图工具和仪器的使用1学时线段的等分课时圆的等分1课时斜度和锥度 1课时教学过程：一、复习旧课1、尺寸三要素的画法和用途。
2、结合作业中的问题，复习各种常用尺寸的标注方法。
二、引入新课题图样中的各种图形，一般是由直线和曲线按照一定的几何关系绘制而成的。
作图时，需要利用绘图工具，按照图形的几何关系顺序完成。
本次课先来介绍绘图工具的使用。
三、教学内容〔一〕绘图工具和仪器的使用方法1、图版、丁字尺、三角板图板用作画图时的垫板，要求外表平坦光洁；又因它的左边用作导边，所以左边必须平直。
〔演示：图纸用胶带纸固定在图版上〕丁字尺是画水平线的长尺。
丁字尺由尺头和尺身组成，画图时，应使尺头靠着图板左侧的导边。
画水平线必须自左向右画，如图1—17所示。
图1—17 图板和丁字尺一副三角板有两块，一块是45°三角板，另一块是30°和60°三角板。
除了直接用它们来画直线外，也可配合丁字尺画铅垂线和其它倾斜线。
用一块三角板能画与水平线成30°、45°、60°的倾斜线。
用两块三角板能画与水平线成15°、75°、105°和165°的倾斜线，如图1—18所示。
图1—18 用两块三角板配合画线2、圆规和分规〔1〕圆规圆规用来画圆和圆弧。
画法几何及工程制图教案
画法⼏何及⼯程制图教案《画法⼏何及⼯程制图》讲稿与教案数理与软件⼯程学院绪论课程名称：画法⼏何及⼯程制图。
课程性质：是⼯科专业的⼀门技术基础课。
画法⼏何是研究在平⾯上⽤图形表⽰形体和解决空间⼏何问题的理论和⽅法的学科。
画法⼏何是机械制图的投影理论基础，它应⽤投影的⽅法研究多⾯正投影图、轴测图、透视图和标⾼投影图的绘制原理，其中多⾯正投影图是主要研究内容。
画法⼏何的内容还包含投影变换、截交线、相贯线和展开图等。
1103年，在中国宋代李诫所著的《营造法式》⼀书中的建筑图基本上符合⼏何规则，但在当时尚未形成画法的理论。
1799年，法国数学家蒙⽇发表了《画法⼏何》⼀书，提出⽤多⾯正投影图表达空间形体。
这为画法⼏何奠定了理论基础。
以后的各国学者⼜在投影变换、轴测图，以及其他⽅⾯不断提出新的理论和⽅法，使这门学科⽇趋完善。
我们知道，任何建筑物及其构件的形状、⼤⼩和做法，都不是⽤普通语⾔或⽂字能表达清楚的。
必须按照⼀个统⼀的规定画出它们的图样，作为施⼯、交流的依据，作为表达设计师构思的⼿段。
因此，⼯程图样被喻为⼯程界的语⾔，是⼯程技术部门的⼀项重要的技术⽂件。
本门课程和⼯程测量被认为是⼯程技术⼈员的两⼤技能。
主要任务：1.学习投影法的基本理论和应⽤；2.培养学⽣空间⼏何问题的图解能⼒；3.培养学⽣的空间想象能⼒和空间思维能⼒；4.认识国标，应⽤国标；5.培养学⽣阅读、绘制⼯程图样的技能；6.培养学⽣的⼯程意识，养成认真负责的⼯作态度和⼀丝不苟的⼯作作风。
学习⽅法：⾸先要多看、多想、多⽐划，尽快建⽴空间概念；其次要知道本门课程就是从点、到线、到⾯、再到体，⼀环扣⼀环，逐步深⼊。
因此，每⼀节课、每⼀章节内容都应该很好地掌握，否则后续章节就⽆法学习。
再者，就是要勤做练习、快做练习。
课后如果不及时完成作业，将会⼤⼤降低学习效率。
另外，要⽤好⽹络课程。
需要说明的是，学好任何⼀门课程，都没有捷径可⾛，都要付出艰⾟的努⼒。
制图教案1

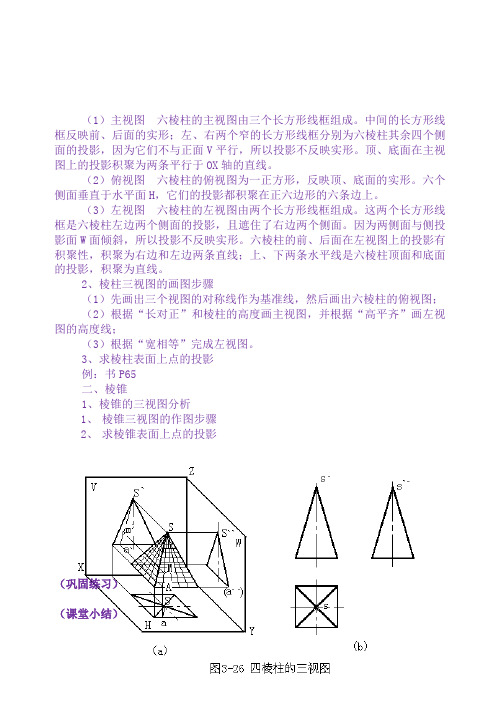

（1）主视图六棱柱的主视图由三个长方形线框组成。
中间的长方形线框反映前、后面的实形；左、右两个窄的长方形线框分别为六棱柱其余四个侧面的投影，因为它们不与正面V平行，所以投影不反映实形。
顶、底面在主视图上的投影积聚为两条平行于OX轴的直线。
（2）俯视图六棱柱的俯视图为一正方形，反映顶、底面的实形。
六个侧面垂直于水平面H，它们的投影都积聚在正六边形的六条边上。
（3）左视图六棱柱的左视图由两个长方形线框组成。
这两个长方形线框是六棱柱左边两个侧面的投影，且遮住了右边两个侧面。
因为两侧面与侧投影面W面倾斜，所以投影不反映实形。
六棱柱的前、后面在左视图上的投影有积聚性，积聚为右边和左边两条直线；上、下两条水平线是六棱柱顶面和底面的投影，积聚为直线。
2、棱柱三视图的画图步骤（1）先画出三个视图的对称线作为基准线，然后画出六棱柱的俯视图；（2）根据“长对正”和棱柱的高度画主视图，并根据“高平齐”画左视图的高度线；（3）根据“宽相等”完成左视图。
3、求棱柱表面上点的投影例：书P65二、棱锥1、棱锥的三视图分析1、棱锥三视图的作图步骤2、求棱锥表面上点的投影（巩固练习）（课堂小结）1、总结投影分析的方法。
2、分析学生练习中容易出现的问题及错误。
（作业布置）课堂作业：3-8-1 ①习题集P34课后作业：3-8-21②习题集P34教后感：教学时数：2学时课题：§3-6 基本几何体（二）教学目标：掌握圆柱、圆锥的投影作图。
教学重点：圆柱、圆锥作图方法及特性。
教学难点：圆柱、圆锥表面上点的求法。
教学方法：讲授法与演示法相结合。
教具：模型、挂图、示教板教学步骤：（复习提问）1、作出六棱柱的三视图，并在其上取一点，作出其余两投影。
2、作出四棱锥的三视图，并在其上取一点，作出其余两投影。
（引入新课）（讲授新课）§3-6 基本几何体三、圆柱1、圆柱的形成圆柱体表面是由圆柱面和上、下底平面（圆形）围成的，而圆柱面能够看作是一条与轴线平行的直母线绕轴线旋转而成的。
土木工程制图(黑龙江联盟)智慧树知到课后章节答案2023年下哈尔滨工业大学
土木工程制图（黑龙江联盟）智慧树知到课后章节答案2023年下哈尔滨工业大学哈尔滨工业大学第一章测试1.A点在B点的（）A:下、右、前方 B:上、左、后方 C:下、右、后方 D:下、左、前方答案:下、左、前方2.下图中分别是（）A:侧平线和正平线 B:正平线和侧平线 C:铅垂线和正平线 D:侧平线和铅垂线答案:侧平线和铅垂线3.侧面投影补充正确的是（）A:B:答案:4.两图中图中表示两直线关系分别为（）A:交叉和相交 B:交叉和交叉 C:平行和相交 D:平行和交叉答案:平行和相交5.判断点 M 和点 N 属不属于平面 ABC( )A:M不属于N不属于 B:M，N均属于 C:M不属于N属于 D:M属于N不属于答案:M不属于N属于第二章测试1.直线的换面顺序叙述正确的是( )A: B:C:D:答案:2.平面的换面顺序叙述正确的是（）A: B:C:D:答案:3.下图中为二次换面法作图的是（）A:B:答案:4.求直线实长及平面图形实形应采用（）A:将直线或平面转换为投影面平行线或垂直面 B:将直线或平面转换为投影面垂直线或平行面 C:将直线或平面转换为投影面平行线或平行面 D:将直线或平面转换为投影面垂直线或垂直面答案:将直线或平面转换为投影面平行线或平行面5.用换面法求四棱台两相邻侧面的夹角，步骤为（）A:将直线GF换为投影面垂直线 B:将平面AEFB及平面BFGC换为投影面垂直面 C:将直线FB换为投影面垂直线 D:将平面AEFB及平面BFGC换为投影面平行面答案:将直线FB换为投影面垂直线第三章测试1.图中所示三棱锥中有几个特殊位置平面( )A:2个 B:4个 C:3个 D:1个答案:2个2.相贯体正面投影绘制正确的是( )A:B:C:D:答案:3.图中正面投影补画正确的是( )A:B:C:答案:4.下图中，基本立体的三面投影和表面定点均正确的是( )A:B:C: D:答案:第四章测试1.轴测图与透视图采用的投影方法分别是( )A:平行投影法和平行投影法 B:平行投影法和中心投影法 C:斜投法和中心投影法 D:正投法和中心投影法答案:平行投影法和中心投影法2.如图题目中，斜二轴测测图绘制正确的是( )A:B:C:D:答案:3.下图题目中正等轴测图绘制正确的是( )A:B:C: D:答案:第五章测试1.以下组合体视图中绘制正确的是( )A:B:C:D:答案:2.以下组合体视图中绘制完全正确的是( )A:B:C:D:答案:3.下面两组图中，组合体与相应三视图对应正确的是( )A:B: C: D:答案:4.下面组合体尺寸标注中，标注正确的是( )A:B:C: D:答案:5.下图中组合体三视图正确的是( )A:B:C:D:答案:第六章测试1.剖面图和断面图分别是( )的投影。
工程制图课件：组合体的三视图
组合体的三视图
在运用形体分析法时一般应注意三点： (1) 要把复杂的组合体合理地分解为若干个基本形体，以有利于问题简单化。 (2) 要正确地分析各基本形体的形状、相对位置和组合形式，以便于分析两形体表面之间的连接关系，正确 绘制其视图。 (3) 该方法只是假想地把组合体进行分解，形体仍是一个完整的组合体，而不是产生了多个形体。 2. 线面分析法 线面分析法，就是在运用形体分析法的基础上，对组合体中一些比较复杂的局部，结合线、面分析，如分 析形体的表面形状、面与面的相对位置、表面之间的交线等，来帮助想象出该组合体的完整形状。 每一个视图都是由图线(粗实线或虚线)和由图线围成的封闭线框组成的。进行线面分析，实质上就是分析视 图中一些图线和线框的含义。搞清这些图线和线框的含义，对画图和读图是很有帮助的。 (1) 图线的含义。视图中的每条图线，可能是下面的三种情况之一：① 组合体上平面或曲面的积聚性；② 组合体上两个面的交线；③ 组合体上曲面的转向轮廓线。
组合体的三视图
2. 选择主视图 该支座的摆放位置如图3-18(a)所示，其符合自然位置原则。 图3-19是支座从前后左右四个不同方向观察得到的视图。应用实体原则可以发现，“A”向视图优于“C” 向视图，“B”向视图优于“D”向视图；再针对“A”向视图和“B”向视图，使用特征原则和实体原则进行分 析比较：如果把“A”向作为主视图，其左视图为“B”向视图；如果把“B”向作为主视图，其左视图为“D” 向视图。因此应当选择“A”向视图作为支座的主视图。主视图确定后，其他视图也随之确定。
组合体的三视图
第一节 概述 第二节 画组合体三视图 第三节 读组合体三视图
组合体的三视图
第一节 概 述
组合体的三视图
一、组合体的组合形式 既然组合体是由若干个基本体按照一定的方式方法组合而成的，那么，在绘制或阅读组合体视图时就必须 分析和研究组合体的组合形式。组合体的组合形式分为叠加和挖切两大类，如图3-1所示。
同济大学机械制图习题集第六版
机械制图第六版习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范;第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆,试用几何作图方法作出正六边形,用试分法作出正五边形,它们的底边都是水平线;●注意多边形的底边都是水平线；要规范画对称轴线;●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心,MA为半径作弧,交水平中心线于H;③AH为五边形的边长,等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形;2、用四心圆法画椭圆已知椭圆长、短轴分别为70mm、45mm;●参教P23四心圆法画椭圆的方法做题;注意椭圆的对称轴线要规范画;3~4、在平面图形上按1：1度量后,标注尺寸取整数;5、参照左下方所示图形的尺寸,按1：1在指定位置处画全图形;第6页点的投影1、按立体图作诸点的两面投影;●根据点的两面投影的投影规律做题;2、已知点A在V面之前36,点B在H面之上,点D在H面上,点E在投影轴上,补全诸的两面投影;●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题;3、按立体图作诸点的两面投影;●根据点的三面投影的投影规律做题;4、作出诸点的三面投影：点A25,15,20；点B距离投影面W、V、H分别为20、10、15；点C在A之左,A之前15,A之上12；点D在A之下8,与投影面V、H等距离,与投影面W的距离是与H面距离的倍;●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题;各点坐标为：A25,15,20B20,10,15C35,30,32D42,12,125、按照立体图作诸点的三面投影,并表明可见性;●根据点的三面投影的投影规律做题,利用坐标差进行可见性的判断;由不为0的坐标差决定,坐标值大者为可见；小者为不可见;6、已知点A距离W面20；点B距离点A为25；点C与点A是对正面投影的重影点,y 坐标为30；点D在A的正下方20;补全诸点的三面投影,并表明可见性;●根据点的三面投影的投影规律、空间点的直角坐标与其三个投影的关系、两点的相对位置及重影点判断做题;各点坐标为：A20,15,15B45,15,30C20,30,30D20,15,10第7页直线的投影一1、判断下列直线对投影面的相对位置,并填写名称;●该题主要应用各种位置直线的投影特性进行判断;具体参见教P73～77AB是一般位置直线； EF是侧垂线；CD是侧平线； KL是铅垂线;2、作下列直线的三面投影：1水平线AB,从点A向左、向前,β＝30°,长18;2正垂线CD,从点C向后,长15;●该题主要应用各种位置直线的投影特性进行做题;具体参见教P73～773、判断并填写两直线的相对位置;●该题主要利用两直线的相对位置的投影特性进行判断;具体参见教P77AB、CD是相交线； PQ、MN是相交线；AB、EF是平行线； PQ、ST是平行线；CD、EF是交叉线； MN、ST是交叉线；4、在AB、CD上作对正面投影的重影点E、F和对侧面投影的重影点M、N的三面投影,并表明可见性;●交叉直线的重影点的判断,可利用重影点的概念、重影点的可见性判断进行做题;5、分别在图a、b、c中,由点A作直线AB与CD相交,交点B距离H面20;●图c利用平行投影的定比性作图;6、作直线的两面投影：1AB与PQ平行,且与PQ同向,等长;2AB与PQ平行,且分别与EF、GH交与点A、B;●利用平行两直线的投影特性做题;第8页直线的投影二1、用换面法求直线AB的真长及其对H面、V面的倾角α、β;●利用投影面平行线的投影特性及一次换面可将一般位置直线变换成投影面平行线做题;具体参见教P74、P802、已知直线DE的端点E比D高,DE＝50,用换面法作d’e’;●利用投影面平行线反映实长的投影特性及一次换面可将一般位置直线变换成投影面平行线做题;3、由点A作直线CD的垂线AB,并用换面法求出点A与直线CD间的真实距离;●利用直角投影定理及一次换面可将一般位置直线变换成投影面平行线做题;见教P83、P804、作两交叉直线AB、CD的公垂线EF,分别与AB、CD 交于E、F,并表明AB、CD间的真实距离;●利用直角投影定理做题;5、用换面法求两交叉直线AB、CD的最短连接管的真长和两面投影;●利用两次换面可将一般位置直线转变为投影面垂直线及直角投影定理做题;步骤：先将两交叉直线AB、CD中的一条直线转换为投影面的垂直线,求出AB、CD的间的真实距离,再逆向返回旧投影面V/H,从而求出最短距离的两面投影;6、用直角三角形法求直线AB的真长及其对H面、V面的倾角α、β;●用直角三角形求一般位置直线的实长及其对投影面的倾角;第9页平面的投影一1、按各平面对投影面的相对位置,填写它们的名称和倾角0°、30°、45°、60°、90°;●解题要点：利用各种位置平面的投影特性及有积聚性的迹线表示特殊位置平面的投影特性做题;2、用有积聚性的迹线表示平面：过直线AB的正垂面P；过点C的正平面Q;过直线DE 的水平面R;●利用有积聚性的迹线表示特殊位置平面的投影特性做题;3、已知处于正垂位置的正方形ABCD的左下边AB,α＝60°,补全正方形的两面投影;已知处于正平面位置的等边三角形的上方的顶点E,下方的边FG为侧垂线,边长为18mm,补全这个等边三角形EFG的两面投影;●利用正垂面和正平面的投影特性做题;4、判断点K和直线MS是否在MNT平面上填写“在”或“不在”;●若点位于平面内的任一直线,则点在该平面内;●若一直线通过平面内的两点,则该直线在该平面内;点K不在MNT平面上;直线MS不在MNT平面上;5、判断点A、B、C、D是否在同一平面上填写“在”或“不在”;●不在同一直线的三个可确定一个平面,再看另外一个点是否在此平面上即可判断;四点不在同一平面上;6、作出ABCD的EFG的正面投影;●利用点和直线在平面上的几何条件来作图;7、补全平面图形PQRST的两面投影;●解题要点：利用点和直线在平面上的几何条件来作图;8、已知圆心位于点A、30的圆为侧平面,作圆的三面投影;●利用侧平圆的投影特性做题;9、已知圆心位于点B、30的圆处于左前到右后的铅垂面上,作圆的三面投影投影椭圆用四心圆近似法作出●利用铅垂面的投影特性、圆的投影特性；四心圆近似法作椭圆具体见教P23;第10页平面的投影二直线与平面及两平面的相对位置一1、求ABC对V面的倾角β;●解题要点：利用一次换面可将一般位置平面变换为投影面垂直面;2、求ABCD的真形;●利用两次换面可将一般位置平面变换为投影面平行面;3、正平线AB是正方形ABCD的边,点C在点B的前上方,正方形对V面的倾角β＝45°,补全正方形的两面投影;●利用正平线AB反映实长,再根据直角投影定理以及经一次换面将可将一般位置平面投影面垂直面;4、作直线CD与LMN的交点,并表明可见性;●从铅垂面LMN在水平投影面积聚为一直线入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影;可见性判断可用重影点法进行判断；简单时可用直观法;5、作出侧垂线AB与CDEF的交点,并表明可见性;●从直线AB为侧垂线在侧面投影面积聚为一个点入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影;可见性判断可用重影点法进行判断；简单时可用直观法;6、作EFG与PQRS的交线,并表明可见性;●铅垂面PQRS与一般平面相交,从铅垂面的水平投影积聚为一条直线入手,先利用公有性得到交线的一个投影,再根据从属关系求出交线的另一个投影;本题可见性判断可用直观法;7、作正垂面M与ABCD的交线,并表明可见性;●正垂面MV与一般平面相交,从正垂面的正面投影积聚为一条直线入手,先利用公有性得到交线的一个投影,再根据从属关系求出交线的另一个投影;本题可见性判断可用直观法;8、作ABC与圆平面的交线,并表明可见性;●利用圆平面为正平圆,ABC为铅垂面,此两平面相交的交线在水平投影面积聚为一个点,再根据从属关系求出交线的另一个投影;本题可见性判断可用直观法;9、作△EFG与MNPQ的交线,并表明可见性;●利用EFG,MNPQ都为正垂面,此两平面相交的交线在正投影面积聚为一个点,再根据从属关系求出交线的另一个投影; 本题可见性判断可用直观法;第11页直线与平面及两平面的相对位置一用换面法求解点、直线、平面之间的定位和度量问题1、作水平面P、平面ABCD、平面EFGD的共有点;●先分别求水平面P与其余两平面的交线,再求两条交线的交点即可;2、已知ΔBCD和PQRS的两面投影,并知ΔBCD上的点A的正面投影a’,在ΔBCD上作直线AE 4.5. 6.7.第20页由立体图画组合体三视图的徒手草图槽和孔是通槽和通孔,曲面是圆柱面1 234 5 67 8第21页由立体图画组合体的三视图比例1：11、2、3、4、第22页补画视图中所缺图线1、2、3、4、5、6、7、8、9、第23页在组合体上作线面分析对指定的图线和线框标出其它投影,并判别它们与投影面以及相互之间的相对位置,第1~4题要补画视图中所缺图线1、2、3、4、5、6、7、8、9、第24页读图初步1、2、3、选择在三视图右侧与其相对应的立体图编号填入圆圈内;4、选择与主视图相对应的俯视图及立体图的编号填入表格内;第25页读懂两视图后,补画第三视图一1、2、3、4、5、6、7、8、9、第26页读懂两视图后,补画第三视图二2、3、4、5、6、第27页组合体的尺寸标注1、2、3、4、5、第28页根据立体图在A3图纸上用1：2画出组合体的三视图,并标注尺寸;1、2、3、4、5、第29页构型设计1、本题有多解;2、本题有多解;3、想象组合体的形状,补画左视图;12341、想象下列三种组合体的形状,补画左视图;1232、构思一个物体,使其能够完全吻合地分别通过一块板上三个不同形状的孔,画出该物体的三视图;第30页展开图1、分别作出吸气罩的上部正四棱台和下部具有斜截口的正四棱柱的侧面展开图;2、画出斜截口正圆锥的展开图;3、画出五节直角弯管中,下部半节的展开图;4、画出矩形口与圆变形接头的展开图;第31页用简化伸缩系数画出下列物体的正等轴测图一●解题要点：正等轴测图的轴间角各为120°；轴向伸缩系数采用简化轴向伸缩系数p=q=r=1;1、2、3、4、第32页用简化伸缩系数画出下列物体的正等轴测图二1、2、3、第33页画出下列物体的斜二轴测图●解题要点：斜二轴测图的轴间角∠XOZ=90°,∠XOY=∠YOZ=135°；轴向伸缩系数p= r=1, q=1/2.1、2、3、第34页基本视图、向视图、局部视图和斜视图1、在指定位置作仰视图;2、在指定位置作出各个向视图;3、把主视图画成局部视图,并在指定位置画出A向斜视图;4、在指定位置作局部视图和斜视图;第35页剖视图的概念与全剖视图1、分析图中的错误画法,在指定位置作正确的剖视图;2、补全图中漏画的图线,在指定位置吧左视图画成全剖视图;3、补全图中漏画的图线;4、在指定位置把主视图画成全剖视图;5、在指定位置把主视图画成全剖视图;6、在指定位置把主视图画成全剖视图;第36页全剖视图1、作A-A剖视图;2、作A-A剖视图;3、作C-C的剖视图;4、作A-A、B-B剖视图;第37页半剖视图1、把主视图画成半剖视图;2、把主、俯视图画成半剖视图;3、把主视图画成半剖视图;4、把主、左视图画成半剖视图;●第4小题解析：如果机件的某些内部结构在半剖视图中没有表达清楚,则在表达外部形状的半个视图中应用虚线画出;本题的左视图即为该种情况;第38页局部剖视图1、把主视图画成局部剖视图;2、分析视图中的错误画法,作出正确的视图;3、把主、俯视图画成局部剖视图;4、把主、俯视图画成局部剖视图;第39页用两个平行的或相交的剖切平面剖开物体后,把主视图画成全剖视图;●解题要点：要标注剖切符号;1、2、3、4、第40页剖视图综合练习1、在指定位置把主视图和左视图画成半剖视图和全剖视图;2、在指定位置把主视图和左视图画成全剖视图和半剖视图;3、用斜剖作A-A剖视图;4、用展开画法的旋转剖作A-A剖视图;第38页断面图1、在两个相交剖切平面迹线的延长线上,作移出端面;2、作B-B、A-A断面;3、画出指定的断面图左面键槽深4mm,右面键槽深;●本题解析：当剖切平面通过回转面形成的孔或凹坑的轴线时,这些结构应按剖视图绘制;第39页根据所给视图,在A3图纸上画出机件所需的剖视图,并标注尺寸;1、2、第40页3、4、第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图;1外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开,螺纹倒角C2;●解题要点：①注意小径=大经；②螺纹牙底画3/4圈;2内螺纹：大径M20、螺纹长30mm、孔深40mm,螺纹倒角C2;●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈;2、将题11的外螺纹掉头,旋入题12的螺孔,旋合长度为20mm,作旋合后的主视图;●解题要点：①以剖视图表示内、外螺纹连接时,其旋合部分按外螺纹绘制,其余部分仍按各自的画法表示;②特别注意剖面线要画至粗实线处;3、分析下列错误画法,并将正确的图形画在下边的空白处;4、根据下列给定的螺纹要素,标注螺纹的标记或代号：1粗牙普通螺纹,公称直径24mm,螺距3mm,单线,右旋,螺纹公差带：中径、小径均为6H,旋合长度属于短的一组;2细牙普通螺纹,公称直径30mm,螺距2mm,单线,右旋,螺纹公差带：中径5g,小径为6g,旋合长度属于中等的一组;●解题要点：标注细牙螺纹时,必须注出螺距;3非螺纹密封的管螺纹,尺寸代号3/4,公差等级为A级,右旋;4梯形螺纹,公称直径30mm,螺距6mm,双线,左旋,中径公差带为7e,中等旋合长度;5、根据标注的螺纹代号,查表并说明螺纹的各要素：1该螺纹为梯形螺纹；公称直径为20mm ；螺距为4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H ;2该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为；小径为；螺距为 ;●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：1六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表102开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸,查表写出各紧固件的规定标记：1A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表122A级的平垫圈垫圈GB/T 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件,并注出螺纹的公称直径和螺栓、螺钉的长度l;1已知：螺栓 GB/T 5782-2000 M20×80;画出轴线水平放置、头部朝右的主、左视图1：1;●解题要点：参教P370 查附表10、P263画图;2 已知：螺母 GB/T 6170-2000 M20;画出轴线水平放置、头部朝左的主、左视图1：1;●解题要点：参教P372 查附表12、P263画图3已知：开槽圆柱螺钉：螺钉GB/T 65 -2000 M10×30;画出轴线水平放置、头部朝左的主、左视图2：1;●解题要点：参教P367 查附表5画图第43页螺纹紧固件的连接画法1、已知：螺柱GB/T 898-1988 M16×40、螺母 GB/T 6170 - 2000 M16,垫圈GB/T 16、用近似画法作出连接后的主、俯视图1：1;●解题要点：参教P263—264、螺纹小径为大径为双头螺柱紧固端的螺纹长度为2d=2×16=32；倒角为×45°=×45°；=GB/T 898-1988=20；旋入端的螺纹长度为bm+=28；螺孔的长度为bm光孔的长度为=8；伸出端的长度为=×16=有效长度l=+h+m+a=18+++=38；查P371附表,取l=402、已知：螺栓GB/T 5780-2000 M16×80、螺母 GB/T 6170 - 2000 M16,垫圈GB/T 16、用近似画法作出连接后的主、俯视图1：1;●解题要点：参教P263螺栓：螺栓小径=；螺纹长度为2d=2×16=32；螺栓螺母的高度：=；倒角为×45°=×45°；螺母：高度=；e=2D=32；R==24；垫圈：外圈=；高度=；安装后螺栓伸出的长度为=×16=3、●此题目有误,无法做;第44页直齿圆柱齿轮的规定画法1.已知直齿圆柱齿轮模数m=5,齿数z=40,试计算齿轮的分度圆、齿顶圆和齿根圆的直径;用1：2完成下列两视图,并补全图中所缺的所有尺寸除需要计算的尺寸外,其它尺寸从图上以1：2量取,取整数;各倒角皆为●解题要点：参教P267 表8-4分度圆直径d=mz=200；齿顶圆直径da=mz+2=540+2=210；齿根圆直径df=m=2.已知大齿轮模数m=4,齿数z2=38,两齿轮的中心距a=116mm,试计算两齿轮的分度圆、齿顶圆和齿根圆的直径及传动比;用1：2完成下列直齿圆柱齿轮的啮合图;将计算公式写在图的左侧空白处;●解题要点：大齿轮：分度圆直径d=mz=4×38=152mm；齿顶圆直径da=mz+2=160mm；齿根圆直径df=m=142mm中心距a=mz1+ z2/2=116mm小齿轮的齿数z1=232/m- z2=20小齿轮：分度圆直径d=4×20=80mm；齿顶圆直径da=4×22=88mm；齿根圆直径df=4×=70mm；传动比i= z2/ z1=38/20=第48页键、滚动轴承和圆柱螺旋压缩弹簧的画法1.已知齿轮和轴,用A型圆头普通平键联接;轴孔直径为40mm;写出键的规定标记；查表确定键和键槽的尺寸,用1：2画全下列视图、剖视图和断面图,并标注出12图中轴径和键槽的尺寸,在3中画出连接后的图形;●解题要点：根据轴径查P374、P376附表15、16键的规定标记：键12×40 GB1096-19791轴 2齿轮3齿轮和轴连接后2.已知阶梯轴两端支承轴肩处的直径分别为25mm和15mm,用1：1以特征画法画全支承处的深沟球轴承;这两个轴承的类型是：深沟球轴承;●解题要点：①参教P273画法；②查P378附表19轴承6205： d=25 D=52 B=15轴承6202： d=15 D=35 B=11=105mm,有效3.已知YA型圆柱螺旋弹簧的材料直径d=6mm,弹簧中径D=45mm,自由高度H圈数n=,支承圈数n=2,右旋;用1：1画出弹簧的全剖视图轴线水平放置;Z●解题要点：参教P276-277、查教P381附表22画图第49页零件表达方案及尺寸标注1.参照立体示意图和已选定的主视图,该零件的形状前后对称,确定表达方案比例1:1,并标注尺寸尺寸从图中量取,取整数；主视图中未能显示的尺寸,从立体图示意图中读取;●习题集中该题的主视图的底板中心孔的尺寸与示意图中标注底板中心孔的尺寸冲突;2.读支架零件图,并回答下列问题：1分别用指引线和文字指出支架的长、宽、高三个方向的主要尺寸基准;见图示△2零件上2×孔的定位尺寸是 20 ； 45 ;3M6-7H螺纹的含义是普通粗牙螺纹；公称直径为6mm；单线；右旋；螺纹公差带：中径、小径均为7H；旋合长度属中等的一组;4零件图上各表面粗糙度的最高要求是 ,最低要求是;5表达该支架采用的一组图形分别为局部剖视的主视图,局部剖视的左视图,断面图;第50页表面粗糙度、极限与配合、形状和位置公差的代符号及其标注1.根据给定的Ra值,用代号标注在图上; ●注意沉孔的标注;2.标注轴和孔的基本尺寸及上、下偏差值,并填空;滚动轴承与座孔的配合为基孔制,座孔的基本偏差代号为H类级,公差等级为IT7 级;滚动轴承与轴的配合为基孔制,轴的基本偏差代号为k类级,公差等级为IT6 级;3.解释配合代号的含义;查表得上、下偏差值后标注在零件上,然后填空;1轴套与泵体配合基本尺寸30,基孔制;公差等级：轴IT 6 级,孔IT 7 级, 过渡配合;轴套：上偏差 + ,下偏差 + ;泵体孔：上偏差 + ,下偏差 0 ;2轴套与轴配合基本尺寸20,基孔制;公差等级：轴IT 7 级,孔IT 8级, 间隙配合;轴套：上偏差+ ,下偏差0 ;泵体孔：上偏差 ,下偏差 ;4.用文字解释图中的形状和位置公差按编号1、2、3填写;140的左端面对10圆柱孔轴线的圆跳动公差为;240圆柱面的圆柱度公差为;340的右端面对10圆柱孔轴线的垂直度公差为;第51页读零件图一1.读轴承盖零件图,在指定位置画出B-B剖视图采用对称画法,画出下一半,即前方的一半;回答下列问题：1d9写成有上、下偏差的注法为 ;2主视图的右端面有深3的凹槽,这样的结构是考虑减少零件的质量而设计的;3说明的含义：4个的孔是按与螺纹规格M8 的螺栓相配的≈=的通孔直径而定的,的深度只要能锪平到满足为止;2.读套筒零件图,在指定位置分别画出B向视图和移出断面图;回答下列问题：1用符号“△”标出长度方向的主要基准;2说明符号的含义：符号表示同轴度,数字表示95的轴线与60的轴线的同轴度公差为;A是基准代号60轴线;395h6的含义是什么是什么配合制答：95h6的含义是轴的基本尺寸为95mm,其公差等级为6级,基本偏差为h类的轴的公差带；是基轴制配合;4解释的含义;答：6个螺纹孔,螺孔深度为8mm；钻孔深度为10mm,均布圆周;第52页读零件图二1.读支架零件图,在指定位置画出A-A剖视图,并在图中标出符号“△”标出长、宽、高三个方向的主要尺寸基准;回答下列问题：1面Ⅰ的表面粗糙度为;2是基准孔的尺寸,它的标准公差是7级;3在主视图上可以看到28圆柱的左端面超出连接板,这是为了增加轴孔的接触面 而连接板的0×80左端面做成凹槽是为了减少加工面;2.读底座零件图：1在指定位置画出左视图的外形图；2用符号“△”标出长、宽、高三个方向的主要尺寸基准;3补全图中所缺的尺寸；4该零件表面粗糙度有 3 种要求,它们分别是、、;。
画法几何及工程制图23章部分的答案
d’
b’
A、垂直
a’
B、斜交 C、平行 D、无法判断
a
c’ f’ e’
f
d
答案：A
cb
e
2019/9/23
何朝良、杨毓岚制作
46
16、平面ABC与平面1234是什么位置关系？
A、平行 B、垂直 C、斜交 D、无法判断
答案：C
2019/9/23
何朝良、杨毓岚制作
47
17、直线AB与平面CDEF是什么位置关系？
A、斜交 B、平行 C、垂直 D、无法判断
答案：B
2019/9/23
何朝良、杨毓岚制作
44
14、平面ABC与平面DEF是什么位置关系？
d’ b’
A、斜交
B、平行
a’
C、垂直
D、无法判断
e’
f’ c’
a
d
b
答案：A
e
f
c
2019/9/23
何朝良、杨毓岚制作
45
15、平面ABC与平面DEF是什么位置关系？
方法求得。
2019/9/23
f b
k l
何朝良、杨毓岚制作
28
P17 2—9（1）
a’
分析：1、过B点可以作一平面
BMK垂直于直线AB；
2、因为B点在平面BMK内，过B
点作垂直于AB的线一定在平面
BMK内，又因为BC垂直于AB，
a
所以BC一定在平面BMK内；
3、用面上取点的方法可求出
结果。
m’ c’ 1’ b’ k’
c’
a
o
45mm
c
b
何朝良、杨毓岚制作
8
1-8（4）
建筑制图基础
• 连续排列的等长尺寸，可用“个数×等长 尺寸＝总长”的形式标注，见图l－28。
构配件内构造要素（如孔、槽等）如相同， 仅标注其屮一个要素尺寸，见图1－29。
对称构配件采用对称省略画法时，该对称 构配件的尺寸线应略超过对称符号，仅在尺 寸线的一端画尺寸起止符号，尺寸数字应按 整体全尺寸注写，其注写位置宜与对称符号 对齐，见图l－30。
• 能高效力使用CAD的前提是学好“建筑 制图基础 ”课程。
空间形体分析 ：
• 建筑施工图包括： 首页图、建筑总平 面图、建筑平面图、 建筑立面图、建筑 剖面图以及建筑详 图等。
• 结构施工图
• 钢筋混凝土构件
一、本课程的任务
（1）学习投影法（主要是正投影法）的基本理论 及其应用；
《建筑制图基础》
赖特（著名设计大师）
“建筑，是用结构来表达思想的科学性的艺 术”
绪论
• 本课程是技术基础课。 • 本课程主要研究绘制和阅读工程图样的理论和方
法。 • 工程图是工程师的语言。 • 工程图的绘制通常是在历经数遍修改完善后才完
成的。
• CAD(计算机辅助设计)：
• 指利用计算机及其图形设备帮助设计人 员进行设计工作 。担负计算、信息存储、 快速检索，制图、图形的编辑、放大、 缩小、平移和旋转等项工作。
• 较小圆弧的半径，可按图l－15形式标注。 较大圆弧的半径，可按图1－16形式标注。
• 标注园的直径尺寸符号“φ”。尺寸线应通过圆 心，两端画箭头指至圆弧，见图l-17。较小圆 的直径尺寸，可标注在圆外，见图l－18。标 注球的半径尺寸符母“SR’。标注球的直径尺 寸符号“S φ”.
5.角度、弧度、弧长的标注
注写。尺寸数字一般应依据其方向注写在靠近尺寸线 的上方中部。如没有足够的注写位置，最外边的尺寸 数字可注写在尺寸界线的外侧，中问相邻的尺寸数字 可错开注写，如图1－11所示。
电大机械制图作业1--4答案
电大机械制图作业1--4答案机械制图是一门网核课程，未完成网上作业的学生将没有平时成绩。
要完成作业，首先需要登录XXX网站形考任务1要求学生在线下完成作图题，然后将制作好的图照片上传到相应题的下面。
完成此作业需要掌握机械制图的基本知识与技能及投影法基本知识。
共有12个大题，其中第一题是手工绘图中各种图线及尺寸线的抄画练。
完成此题需要注意绘图工具及铅笔的使用。
建议使用三支铅笔：硬度分别为H、HB、B，分别用于画细线、粗实线直线和点划线圆弧、粗实线圆弧。
同时，辅导教师可以示范用两个三角板配合画平行线过程。
其他题目包括分析图形特点并注出尺寸、注出狭小部位的尺寸、注出各圆的直径、改正尺寸标注错误、用1：1比例在指定位置画出平面图形，并标注尺寸等。
完成这些题目需要学生掌握平面图形分析和绘制技巧。
例如，在画平面图形时，需要先分析平面图形的几何要求、基准要素、已知线段、中间线段和连接线段等。
题目4已知组合体的三个投影，求其真实形状（5分）1）图2-8是题目，图2-9是对应答案。
图2-8图2-9讲评]此类题是反求立体的练题。
在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图，并通过三个投影的共同点来确定立体的真实形状。
分析立体：本题基本体是正方体，正方体在三个投影面上都具有积聚性，它被一个正平面和一个侧平面截割，被正平面截割的截交线形状为正方形，被侧平面截割的截交线形状为矩形。
作图步骤：1）根据三个投影画出正方体的基本形状，如图2-10所示；2）根据正面和侧面投影的共同点确定正平面和侧平面的位置关系，如图2-11中兰线所示；3）在正面和侧面投影中分别画出正平面和侧平面的截交线，如图2-11中品红线所示；4）根据三个投影的共同点确定正方体的真实形状，如图2-9所示。
第15页共54页图2-10图2-11题目5已知组合体的三个投影，求其体积（5分）1）图2-12是题目，图2-13是对应答案。
