有梁楼盖平法施工图制图规则1(集中标注)
有梁楼盖平法施工图制图规则(集中标注)
集中标注的识读
双层配筋；板底为双向 配筋，板顶为单向配筋
双层、双向配筋
单层、双向配筋
小结
1、平面注写的表达方式：板块集中标注、板支座原 位标注。
2、集中标注内容为：板块的编号，板厚，贯通纵筋， 以及当板面标高不同时的标高高差。
3、楼面板：LB 屋面板:WB 悬挑板:XB 4、贯通纵筋:B代表下部，T代表上部，B&T代表下部
（1）从板所 在标高位 置，可将 板分为楼 面板(LB) 和屋面板 (WB)；
有梁楼盖的认识：
（2）根据板 的组成形 式，可以 分为有梁 楼盖板和 无梁楼盖 板；
有梁楼盖板
无梁楼 盖板
（3）根据板的平面位置，可以将板分为普 通板、延伸悬挑板、纯悬挑板。
注意：延伸 悬挑板和纯悬 挑板的外形一 致，钢筋构造 不同，延伸悬 挑板的上部受 力筋应与相邻 跨内板的上部 纵筋连通配筋。 而纯悬挑板的 上部受力筋则 是相对独立的。
四边支承时当长边与短边之比3按沿板的短边方向受力的单向板计算板的两个方向承受力相差不大为双向板四边支承时当长边与短边之比3双向板计算有梁楼盖的表示方法

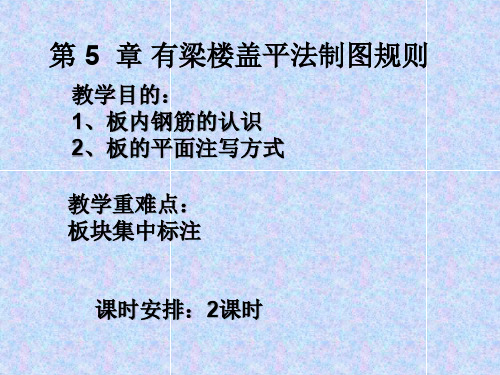

第 5 章 有梁楼盖平法制图规则
教学目的： 1、板内钢筋的认识 2、板的平面注写方式
教学重难点： 板块集中标注
课时安排：2课时
有梁楼盖的认识：
有梁楼盖的认识：
板内钢筋类型
受力筋
底筋 面筋
板内钢筋
负筋
边支座负筋 中间支座负筋
负筋分布筋 温度筋 其他：马凳筋、洞口加筋、放射筋
有梁楼盖的钢筋：
有梁楼盖的术语：
什么是板支座？ 答：两向的主梁（框架梁）
什么是一板块？ 答：两向均一跨为一板块
什么是单向板？什么是双向板？ 答：板的一个方向承受主力为单向板
梁楼盖平法
广东建设职业技术学院
有梁楼盖
5
贯通纵筋按板块的下部和上部分别注写（当板块上部不
设贯通纵筋时则不注），并以Ｂ代表下部，以Ｔ代表上部， B&T代表下部与上部；Ｘ向贯通纵筋以Ｘ打头，Ｙ向贯通纵 筋以Ｙ打头，两向贯通纵筋配置相同时则以Ｘ&Y打头。当 为单向板时，另一向贯通的分布筋可不必注写，而在图中
板支座上部非贯通筋自支座中线向跨内的延伸长
度，注写在线段的下方位置。当中间支座上部非贯通 纵筋向支座两侧对称延伸时，可仅在支座一侧线段下 方标注延伸长度，另一侧不注。 当向支座两侧非对称延伸时，应分别在支座两侧
线段下方注写延伸长度，见图。
土木工程系 李转学
广东建设职业技术学院
有梁楼盖
8
ቤተ መጻሕፍቲ ባይዱ2 12@120 1800
广东建设职业技术学院
广东建设职业技术学院
有梁楼盖
2
有梁楼盖板的平面注写主要包括板块集中标注 和板支座原位标注。
为方便设计表达和施工识图，规定结构平面坐标方
向为：
当两向轴网正交布置时，图面从左至右为Ｘ向，从 下至上为Ｙ向；
当轴网转折时，局部坐标方向顺轴网转折角度做相
应转折； 当轴网向心布置时，切向为Ｘ向，径向为Ｙ向；
10 9 @ 100(2) 1800
LB3
LB3
LB3
10@100 10 1800
LB1
LB1
(-0.020)
10 7 @ 150 1800
2 10@100 1800 LB2 h=150 10 B:X @150 8 T:X @ 150
LB5 h=150 10 B:X @135 Y10 @110
筋。 例２ 设有一延伸悬挑板注写为：YXB2 h=150/100 B:Xc&Ycφ8@200 表示2号延伸悬挑，板根部厚150mm，端部厚100mm，板
有梁楼盖板介绍和板平法施工图
支座钢筋（非贯通筋）
中间支座
跨板负筋
单板跨板负筋:相当于贯通筋（负筋）和支 座钢筋的组合体
板的配筋方式
分离式配筋和弯起式配筋
板的分类
施工方法：现浇板 预制板 力学特征：悬臂板 楼板
悬臂板是一面支承的板，如挑檐板、阳台板 、雨篷板 楼板是两面支承或四面支承的板 三、从配筋特点来划分
底部和顶部加强筋P101-102
文字说明,或者图形标志， 一般隔墙下无梁往往要加
底部加强筋，计算方法同 底筋 有的图纸在水电管处要加 附加板顶钢筋 板洞P101-102
结构布置图
大的工程或者复杂工程除了板配筋图外， 往往还有结构布置图，需要两者结合起来 看。
板计算项目
底筋(B)即下部纵筋，上部纵筋(T)即负筋， 都为贯通钢筋.支座负筋分支座钢筋和跨板 负筋，为非贯通筋
对于一些跨度非常小，往往不标注跨数，也称之为 最大区域布筋
这两负筋是什么意思
超过了双向了！设计院画重了
某支座段处少了非贯通筋
看镜像处如何标注；
同板块同方向处的支座钢筋，由双侧伸出 段变成了单侧伸出段；由跨板负筋变成支 座钢筋
双层双向
贯通筋：底筋 和负筋，斜线即为布置区域的对角 线
挑板
非贯通筋的跨数
以一个梁段或者墙段为一跨（垂直于两平行梁之间的最小区域段） 板面高度不一致，一般需要分别标注，即不连通 有跨板负筋的区域没有分布筋
一板块跨板负筋和负筋并存
优先划分跨板负筋的区域(即跨板的那部分），其 余的为负筋区域（不是整个板块了）
跨板负筋合并计算
同一板块跨板负筋配筋相同，可以合并计算，即由 单跨变成了双跨，注意两跨交界梁处的钢筋（单侧 跨板负筋/负筋）
板的钢筋构造 P92
41 有梁楼盖平法施工图
图名
02. 集中标注
江苏建筑职业技术学院
02. 集中标注
✓ 板块集中标注的内容为：
1 板块编号 2 板厚 3 上部贯通纵筋 4 下部纵筋
5 以及当板面标高不同时的标高高差
板块编号
板类型
楼面板 屋面板 悬挑板
代号
LB WB XB
序号
xx xx xx
板厚
板厚 h=XXX，为垂直于板面的厚度；当悬挑 板端部改变截面厚度时，用斜线分隔根部与端 部高度值，h=XXX/ XXX.；当设计已在图注中 统一注明板厚时，此项可不注。
03. 板支座原位标注
板支座原位标注的内容 板支座上部非贯通纵筋和悬挑 板上部受力钢筋
板支座非贯通纵筋，在配置相同的第一跨表达（当在梁悬 挑部位单独配置时则在原位表达）。长度适宜的中粗实线 垂直板支座绘制。
标注板支座非贯通筋的编号、配筋值、横向连续布置的跨数， 跨数注写在括号内，且当为一跨时可不注，以及是否横向布置 到梁的悬挑端。
纵筋
当板配有构造钢筋时，以Xc、Yc打头注写X向和Y向 构造钢筋。
纵筋
02. 集中标注
当纵筋采用两种规格钢筋“隔一 布一”方式时，表达为 “φxx/yy@xxx”，表示直径为 xx的钢筋和直径为yy的钢筋二者 之间的间距为xxx，直径为xx的 钢筋间距是xxx的2倍，直径为yy 的钢筋间距是xxx的2倍。
纵筋
纵筋 按板块下部纵筋与上部贯通纵筋分别注写，以B打头代 表下部纵筋，以T打头代表上部纵筋，B＆T代表下部和上部； X打头代表X向贯通纵筋，Y打头代表Y向贯通纵筋，两项纵筋 相同以X＆Y打头 当为单向板时，分布筋可不注写，在图中统一注明
02. 集中标注
当两向轴网正交布置时，图面从 左至右为X向，从下至上为Y向 当轴网转折时，局部坐标方向顺 轴网转折角度作相应转折， 当轴网向心布置时，切向为X向， 径向为Y向
梁平法施工图制图规则
第4章梁平法施工图制图规则（图集号:03G101-1）第1节梁平法施工图的表示方法第4.1.1条梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。
第4.1.2条梁平面布置图，应分别按梁的不同结构层（标准层），将全部梁和与其相关联的柱、墙、板一起采用适当比例绘制。
第4.1.3条在梁平法施工图中，尚应按第1.0.8条的规定注明各结构层的顶面标高及相应的结构层号。
第4.1.4条对于轴线未居中的梁，应标注其偏心定位尺寸（贴柱边的梁可不注）。
第2节平面注写方式第4.2.1条平面注写方式，系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。
施工时，原位标注取值优先（如图4.2.1所示）。
第4.2.2条梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表4.2.2的规定。
框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数。
例：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
第4.2.3条梁集中标注的内容，有五项必注值及一项选注值（集中标注可以从梁的任意一跨引出），规定如下：一．梁编号，见表4.2.2，该项为必注值。
其中，对井字梁编号中关于跨数的规定见第4.2.5条。
二．梁截面尺寸，该项为必注值。
当为等截面梁时，用b×h表示；当为加腋梁时，用b×h YC1×C2表示，其中C1为腋长，C2为腋高（图4.2.3a）；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部和端部的高度值，即为b×h1/h2（图4.2.3b）。
平法制图规则规定基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求
平法制图规则规定基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求如下表所示，为基础、柱、梁、板、楼梯平法施工图在平法制图规则中规定的表示方法及表达要求基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求平法图名表示方法表达要求独立基础平法注写集中标注集中引注基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高和必要的文字注解两项选注内容原位标注在基础平面布置图上标注独立基础的平面尺寸截面注写截面标注采用截面注写方式，应在基础平面图上对所有基础进行编号列表注写对多个同类基础，可采用列表注写（结合截面示意图）的方式进行集中表达。
表中内容为基础截面的几何数据和配筋等，在截面示意图上应标注与表中栏目相对应的代号。
柱列表注写系在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图截面注写系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式，来表达柱平法施工图。
梁平法注写集中标注集中标注是表达梁的通用数值。
梁集中标注的内容，包括梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭配置钢筋等五项必注值（从梁的任一跨引出注写）和顶面标高高差一项选注值。
原位标注原位标注是表达梁的特殊数值。
在施工中，原位标注值优于集中标注。
梁原位标注的内容包括梁支座上部纵筋、梁下部纵筋以及与集中标注的内容不同的数值、附加箍筋或吊筋。
截面注写截面注写方式，是在梁平面布置图上，分别对不同编号的梁中各选一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
板板块集中标注板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。
板支座原位标注板支座上部非贯通纵筋和悬挑板上部受力筋。
梁平法施工图制图规则
梁平法施工图制图规则•梁平法施工图在梁平面布置图上采用平面注写方式或截面注写方式。
•梁平面注写方式：在梁平面布置图上，分别在不同编号的梁中各选一根梁，注写其截面尺寸和配筋具体数值。
•梁平面标注分 集中标注和原位标注。
•集中标注：表示梁的通用数值•原位标注：表示梁的特殊数值•读图纸时原位标注优先于集中标注。
梁代号XXA 表示一端悬挑，XXB 表示两端悬挑(悬挑不算在跨内）例如：KL7(5A)表示第7号框架梁，5跨，一端悬挑梁集中标注的内容梁集中标注：1 编号 2 梁截面 3 箍筋 (XX)、(XXA)、(XXB)XX JZL 井字梁 (XX)、(XXA)、(XXB) XX XL 悬挑梁 (XX)、(XXA)、(XXB) XX L 非框架梁 (XX)、(XXA)、(XXB) XX KZL 框支梁 (XX)、(XXA)、(XXB) XX WKL屋面框架梁 (XX)、(XXA)、(XXB) XX KL 楼层框架梁 跨数及是否带悬挑序号 代号 梁类型4 通长钢筋5 构造筋6 相对标高•1、梁编号：对图纸中不同的梁进行编号••2、梁截面尺寸，当为等截面梁是用b×h表示；当为加腋梁时用b×h Y c1×c2表示。
当有悬挑且根部和端部高度不同时，用斜线分隔根部与端部的高度值，即b×h1 / h2梁集中标注的内容•3、梁箍筋：包括钢筋级别、直径、加密区和非加密区间距及肢数；加密区和非加密区用“/” 区分。
Φ8@100(4)/150(2):表示箍筋为Ⅰ级钢筋，直径为10，加密区间距为100，非加密区为150，两肢箍。
18Φ10@150(4)/200(2):表示箍筋为Ⅰ级钢筋，直径为10，梁的两端各有18个四肢箍，间距为150，梁的跨中部分箍筋间距200，两肢箍。
•4、梁上部通长钢筋或架立筋配置。
当纵筋中既有通长筋又有架立筋时，用“＋”加号连接，角筋写在前面，架立筋写在后面。
2Φ22+(4Φ12):其中2Φ22表示通长筋，4Φ12为架立筋3Φ22 ；3Φ20表示梁的上部配置3Φ22 的通长筋，下部配置3Φ20 的通长筋•5、梁的侧面纵向构造筋或受扭钢筋配置当梁复板高度h≥450mm时，须配置纵向构造钢筋。
梁平法施工图制图规则文档
第4章梁平法施工图制图规则（图集号:03G101-1）第1节梁平法施工图的表示方法第4.1.1条梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。
第4.1.2条梁平面布置图，应分别按梁的不同结构层（标准层），将全部梁和与其相关联的柱、墙、板一起采用适当比例绘制。
第4.1.3条在梁平法施工图中，尚应按第1.0.8条的规定注明各结构层的顶面标高及相应的结构层号。
第4.1.4条对于轴线未居中的梁，应标注其偏心定位尺寸（贴柱边的梁可不注）。
第2节平面注写方式第4.2.1条平面注写方式，系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。
施工时，原位标注取值优先（如图4.2.1所示）。
第4.2.2条梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表4.2.2的规定。
注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数。
例：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
第4.2.3条梁集中标注的内容，有五项必注值及一项选注值（集中标注可以从梁的任意一跨引出），规定如下：一．梁编号，见表4.2.2，该项为必注值。
其中，对井字梁编号中关于跨数的规定见第4.2.5条。
二．梁截面尺寸，该项为必注值。
当为等截面梁时，用b×h表示；当为加腋梁时，用b×h YC1×C2表示，其中C1为腋长，C2为腋高（图4.2.3a）；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部和端部的高度值，即为b×h1/h2（图4.2.3b）。
三．梁箍筋，该项为必注值。
包括箍筋级别、直径、加密区与非加密区间距及肢数。
(土建施工)有梁楼盖平法施工图制图规则教学设计
16G101-1图集有梁楼盖平法施工图制图规那么一、教学内容知识目标：熟悉有梁楼盖平法施工图的表现方法；掌握有梁楼盖板块集中标注和原位标注的各项内容并能识图；能力目标：具有一定的学习能力，能快速的猎取和同意所需知识；具有一定的识图能力，依据有梁楼盖平法施工图进行钢筋识读；素养目标：着重培养学生识图一般建筑工程施工图的能力，为正确计算结构工程量奠定根底，同时培养他们科学的态度和求真务实的精神二、教学重难点重点：有梁楼盖平法施工图的表现方法，掌握板块集中标注与板支座原位标注的识读，板上部纵向钢筋在端支座的锚固要求以及连接要求。
难点：板块集中标注与板支座原位标注的识读。
三、教学方法采纳线上线下混合式教学法、小组讨论法。
四、教学实施课前：教师利用云课堂APP安排任务，学生在课前预习有梁楼盖平法施工图制图规那么，并答复教师在云课堂APP中提出的相关问题。
课中：教师首先讲解有梁楼盖平法施工图制图规那么，包含表现方法、板块集中标注、原位标注以及其他制图规那么，根本规那么讲完后，教师分发图纸，小组讨论钢筋混凝土板平法施工图表现方法，依据各自小组拿到的图纸，对板块集中标注和原位标注进行强化练习。
强调了实际工程图纸识读的重要性，并对具体工程施工图中的具体问题进行了详细的列举。
请学生以小组为单位，总结讨论有梁楼盖平法施工图制图规那么的根本知识点，之后请各个小组将讨论的结果派代表进行论述，小组进行互评打分，最后老师点评。
课后：教师通过云课堂APP安排相关知识点的作业，要求学生按时完成，教师对作业进行批改，总结学生学习的缺乏。
五、教学小结学生通过云课堂APP进行本次课程学习效果的评价；教师总结课程内容，并进行下次课程任务安排。
梁平法施工图制图规则课件PPT
⑤梁顶高差的标柱规则
梁顶高差是指梁顶与相应的结构层的高度差值， 当梁顶与相应的结构层标高一致时，则不标此项， 若梁顶与结构层存在高差时，可将高差值标入括号 内。例如（-0.05）表示梁顶低于结构层0.05m；若 为（0.05）表示梁顶高于结构层0.05m。
2）梁原位标注法 ①梁支座上部纵筋 该部位标注包括梁上部的所有纵筋，即包括通 长筋。 当梁上部纵筋不止一排时用斜线“/”将各排 纵筋从上自下分开 。如 6φ25（4/2），表示梁 支座的上一排钢筋为4φ25，下排钢筋为2φ25。
④梁侧钢筋的标注规则。 梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹 板高度≥450mm时，就需要配置构造梁侧钢筋，构 造钢筋用大写字母G打头，接着标注梁两侧的总配 筋量，且对称配置。例如G4φ12，表示在梁的每 侧各配2φ12构造钢筋。 受扭纵筋用N打头。例如N6φ18，表示梁的每 侧配置3φ18的纵向受扭钢筋。
当同排纵筋有两种直径时，用加号“+”将两种
规格的纵筋相联表示，并将角部钢 当梁下部纵向钢筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。 筋写在“+”号前
一、梁平法施工图的表示方法 当梁下部纵向钢筋多于一排时，用“/”号将各排纵向钢筋自下而上分开。
若梁上部仅有架面立筋。无通例长钢如筋，2则φ全部2写5入+括2号φ内。22 表示2φ25放在角部，2φ22放
③梁上部通长筋和架立筋的标注规则 在梁上部既有通长钢筋又有架立筋时，用“+”号相联标 柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并 加括号。例如，当梁配置四肢箍时， 用2φ22+（2φ12）表 示，其中2φ22为通长筋，（2φ12）为架立钢筋。 若梁上部仅有架立筋无通长钢筋，则全部写入括号内。 当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配 筋相同时，此项可加注下部纵筋的配筋值，并用分号“；”隔 开少数跨不同者，再在原位注明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集中标注识图
(底部X向贯通筋) (底部Y向贯通筋)
集中标注： 板块编号 板厚 贯通纵筋（B下部，T上部） 板面标高高差
板面标高高差系指相对于结构层楼面标高的高差，应将其 注写在括号内。同一编号板块的类型、板厚和贯通纵筋均应 相同，但板面标高、跨度、平面形状（可为矩形、多边形等） 以及板支座上部非贯通钢筋可以不同。 例：设有一楼面板注写为：LB5 h=110 B：X￠12@120;Y ￠ 10@110 系表示5号楼面板，板厚110mm，板下部配置的贯通纵筋X 向为￠ 12@120，Y向为￠ 10@110；板上部未配置贯通纵筋。 例：设有一悬挑板注写为：XB2 h=150/100 B:Xc&Yc ￠ 8@200 系表示2号悬挑板，板根部厚150mm，端部厚100mm，板下 部配置构造钢筋双向均为￠ 8@200。（上部受力钢筋见板支 座原位标注）
有梁楼盖板
无梁楼 盖板
（3）根据板的平面位置，可以将板分为普 通板、延伸悬挑板、纯悬挑板。
注意：延伸 悬挑板和纯悬 挑板的外形一 致，钢筋构造 不同，延伸悬 挑板的上部受 力筋应与相邻 跨内板的上部 纵筋连通配筋。 而纯悬挑板的 上部受力筋则 是相对独立的。
板内钢筋类型
底 受力筋 筋
面 筋
边支座负筋
板的两个方向承受力相差不大为双向板
(四边支承时当长边与短边之比＜3，双向板计算)
有梁楼盖的表示方法： 支座原位标注 板块集中标注
有梁楼盖的表示方法：
板类型 楼面板 屋面板 悬挑板 代号 LB WB XB 序号 XX XX XX
第一项：板编号x 第三项：贯通纵筋(必注值)
板内钢筋
负
筋 中间支座负筋
负筋分布筋
温度筋
其他：马凳筋、洞口加筋、放射筋
有梁楼盖的钢筋：
有梁楼盖的术语：
什么是板支座？ 答：两向的主梁（框架梁） 什么是一板块？ 答：两向均一跨为一板块 什么是单向板？什么是双向板？ 答：板的一个方向承受主力为单向板
(两边支承的板；四边支承时当长边与短边之比≥3，按沿板的短边 方向受力的单向板计算)
第 5 章 有梁楼盖平法制图规则
教学目的： 1、板内钢筋的认识 2、板的平面注写方式 教学重难点： 板块集中标注
课时安排：2课时
有梁楼盖的认识：
有梁楼盖的认识：
（1）从板所 在标高位 置，可将 板分为楼 面板(LB) 和屋面板 (WB)；
有梁楼盖的认识：
（2）根据板 的组成形 式，可以 分为有梁 楼盖板和 无梁楼盖 板；
集中标注的识读
双层配筋；板底为双向 配筋，板顶为单向配筋
双层、双向配筋
单层、双向配筋
小结
1、平面注写的表达方式：板块集中标注、板支座原 位标注。
2、集中标注内容为：板块的编号，板厚，贯通纵筋， 以及当板面标高不同时的标高高差。 3、楼面板：LB 屋面板:WB 悬挑板:XB 4、贯通纵筋:B代表下部，T代表上部，B&T代表下部 与上部；X、Y向纵向贯通筋分别以X、Y打头，两 向纵向贯通筋以X&Y打头，构造钢筋，X向以Xc，Y 向以Yc表示。
作业
1现浇混凝土有梁楼盖板块集中标注的内容有 哪些？ 2设有一板带注写以下XB3 h=120/80 B:Xc ￠ 8@150；Yc ￠ 8@200 T:X ￠ 8@150 内容，其表达的含义是什么？ 3.什么叫单向板和双向板？ 4.板的下部钢筋和上部钢筋用什么符号表示？ 5.板的代号有哪些？
