螺栓球网架施工
螺栓球网架结构施工技术
螺栓球网架结构施工技术引言螺栓球网架结构是一种新型轻型建筑结构，其特点是构件轻便、灵活，能满足多种建筑设计方案。
该结构在广泛应用于体育场馆、演出场馆、商业中心等场所。
本文主要介绍螺栓球网架结构的施工技术，包括施工准备、施工顺序、材料管理和安全控制等方面。
施工准备施工前准备在施工前，需要进行以下准备工作：1.确定施工计划：施工前需要明确施工计划，包括施工顺序、施工工期、材料配送和质量控制等方面。
2.确定场地平整度：球网架结构的施工需要足够的场地空间，因此需要对施工场地进行勘测和平整度检测。
3.安装施工设备：在施工现场安装必要的施工起重机械、搅拌设备和安全保护设备等。
4.排列施工场地：按照施工计划对场地进行标记和划分，确保施工效率和安全。
材料准备球网架结构的材料主要包括钢材、球节点和连接件等。
在施工前需要购置足够的材料，并对材料进行检测和分类。
1.钢材：需要购置符合相关规范要求的钢材，根据材料规格和编号进行分类和存放。
2.球节点：球节点是连接球网架钢管的关键部件，需要购置足够的球节点，并对球节点进行分类、检测和存放。
3.连接件：连接件包括螺栓、垫片和销子等，需要购置符合要求的连接件，并对其进行分类存放。
施工顺序工序一：球节点安装球节点安装是整个球网架结构施工中的重要环节。
安装球节点的步骤如下：1.安装节点支架：先将球节点支架安装到预定位置上，并进行水平度检测。
2.安装球节点：将球节点紧固在球节点支架上，并与钢管对接。
球节点的安装需要精确到毫米级别，并保证球节点与钢管的连接处不断裂或变形。
3.检查节点安装质量：检查球节点的连接质量，包括结合度、紧密度和稳定性等方面。
工序二：钢管安装球网架结构的钢管主要通过节点进行连接。
在进行钢管安装前，需要进行以下步骤：1.为每根钢管进行编号和分类。
2.检查钢管材质和规格是否符合要求。
3.对钢管进行处理，包括切割和倒角等。
钢管安装的步骤如下：1.安装钢管：将钢管与球节点进行连接，并进行扭矩扭转角度等检测，确保连接紧固。

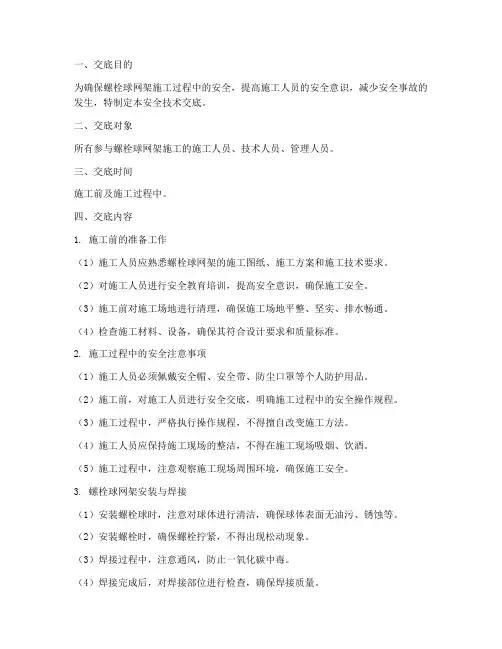

螺栓球网架安全技术交底模板
一、交底目的为确保螺栓球网架施工过程中的安全，提高施工人员的安全意识，减少安全事故的发生，特制定本安全技术交底。
二、交底对象所有参与螺栓球网架施工的施工人员、技术人员、管理人员。
三、交底时间施工前及施工过程中。
四、交底内容1. 施工前的准备工作（1）施工人员应熟悉螺栓球网架的施工图纸、施工方案和施工技术要求。
（2）对施工人员进行安全教育培训，提高安全意识，确保施工安全。
（3）施工前对施工场地进行清理，确保施工场地平整、坚实、排水畅通。
（4）检查施工材料、设备，确保其符合设计要求和质量标准。
2. 施工过程中的安全注意事项（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）施工前，对施工人员进行安全交底，明确施工过程中的安全操作规程。
（3）施工过程中，严格执行操作规程，不得擅自改变施工方法。
（4）施工人员应保持施工现场的整洁，不得在施工现场吸烟、饮酒。
（5）施工过程中，注意观察施工现场周围环境，确保施工安全。
3. 螺栓球网架安装与焊接（1）安装螺栓球时，注意对球体进行清洁，确保球体表面无油污、锈蚀等。
（2）安装螺栓时，确保螺栓拧紧，不得出现松动现象。
（3）焊接过程中，注意通风，防止一氧化碳中毒。
（4）焊接完成后，对焊接部位进行检查，确保焊接质量。
4. 高空作业安全措施（1）高空作业人员必须穿戴安全带，系挂牢固，高挂低用。
（2）高空作业时，注意周围环境，防止坠落。
（3）高空作业时，不得擅自离开作业区域，确保施工安全。
5. 应急措施（1）施工现场设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场配备必要的应急救援设备，如急救箱、消防器材等。
（3）施工过程中，如发生安全事故，立即启动应急预案，确保人员安全。
五、交底要求1. 施工单位应将本安全技术交底内容纳入施工方案，并组织施工人员进行学习。
2. 施工人员应认真阅读本安全技术交底内容，了解施工过程中的安全注意事项。
3. 施工单位应定期对施工人员进行安全技术交底，确保施工人员掌握安全操作规程。

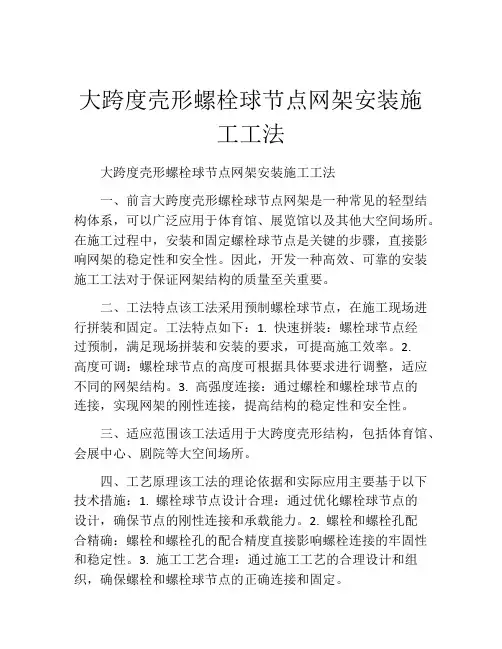

大跨度壳形螺栓球节点网架安装施工工法(2)
大跨度壳形螺栓球节点网架安装施工工法大跨度壳形螺栓球节点网架安装施工工法一、前言大跨度壳形螺栓球节点网架是一种常见的轻型结构体系，可以广泛应用于体育馆、展览馆以及其他大空间场所。
在施工过程中，安装和固定螺栓球节点是关键的步骤，直接影响网架的稳定性和安全性。
因此，开发一种高效、可靠的安装施工工法对于保证网架结构的质量至关重要。
二、工法特点该工法采用预制螺栓球节点，在施工现场进行拼装和固定。
工法特点如下：1. 快速拼装：螺栓球节点经过预制，满足现场拼装和安装的要求，可提高施工效率。
2.高度可调：螺栓球节点的高度可根据具体要求进行调整，适应不同的网架结构。
3. 高强度连接：通过螺栓和螺栓球节点的连接，实现网架的刚性连接，提高结构的稳定性和安全性。
三、适应范围该工法适用于大跨度壳形结构，包括体育馆、会展中心、剧院等大空间场所。
四、工艺原理该工法的理论依据和实际应用主要基于以下技术措施：1. 螺栓球节点设计合理：通过优化螺栓球节点的设计，确保节点的刚性连接和承载能力。
2. 螺栓和螺栓孔配合精确：螺栓和螺栓孔的配合精度直接影响螺栓连接的牢固性和稳定性。
3. 施工工艺合理：通过施工工艺的合理设计和组织，确保螺栓和螺栓球节点的正确连接和固定。
五、施工工艺1. 准备工作：根据设计图纸和施工方案，准备所需材料和机具设备。
2. 安装螺栓球节点：按照设计要求和施工顺序，将螺栓球节点拼装至指定位置。
3. 固定螺栓球节点：使用专用工具将螺栓球节点与结构其他部位连接固定，确保结构的稳定性。
4. 细化施工过程：根据具体的施工要求，对施工过程中的每个细节进行进一步安排和组织。
六、劳动组织根据施工规模和工期，合理组织施工人员，确保施工过程的有序进行。
根据工艺要求，划分不同的施工小组，并进行合理的协调和管理。
七、机具设备1. 螺栓球节点拼装工具：用于将预制的螺栓球节点进行组装。
2. 螺栓固定工具：用于将螺栓球节点与其他结构进行连接和固定。

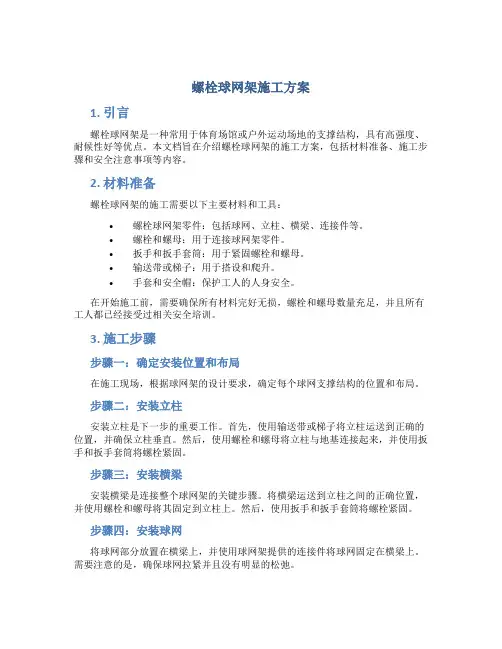

螺栓球网架施工方案
螺栓球网架施工方案1. 引言螺栓球网架是一种常用于体育场馆或户外运动场地的支撑结构，具有高强度、耐候性好等优点。
本文档旨在介绍螺栓球网架的施工方案，包括材料准备、施工步骤和安全注意事项等内容。
2. 材料准备螺栓球网架的施工需要以下主要材料和工具：•螺栓球网架零件：包括球网、立柱、横梁、连接件等。
•螺栓和螺母：用于连接球网架零件。
•扳手和扳手套筒：用于紧固螺栓和螺母。
•输送带或梯子：用于搭设和爬升。
•手套和安全帽：保护工人的人身安全。
在开始施工前，需要确保所有材料完好无损，螺栓和螺母数量充足，并且所有工人都已经接受过相关安全培训。
3. 施工步骤步骤一：确定安装位置和布局在施工现场，根据球网架的设计要求，确定每个球网支撑结构的位置和布局。
步骤二：安装立柱安装立柱是下一步的重要工作。
首先，使用输送带或梯子将立柱运送到正确的位置，并确保立柱垂直。
然后，使用螺栓和螺母将立柱与地基连接起来，并使用扳手和扳手套筒将螺栓紧固。
步骤三：安装横梁安装横梁是连接整个球网架的关键步骤。
将横梁运送到立柱之间的正确位置，并使用螺栓和螺母将其固定到立柱上。
然后，使用扳手和扳手套筒将螺栓紧固。
步骤四：安装球网将球网部分放置在横梁上，并使用球网架提供的连接件将球网固定在横梁上。
需要注意的是，确保球网拉紧并且没有明显的松弛。
步骤五：检查和调整在完成球网架的安装后，进行全面的检查，确保立柱、横梁和球网的连接牢固，没有松动。
如有需要，对螺栓进行调整或紧固。
4. 安全注意事项在进行螺栓球网架施工时，需要注意以下安全事项：•所有工人必须佩戴手套和安全帽以确保人身安全。
•上下爬升立柱或使用输送带时，必须保持稳定并注意脚下环境。
•在紧固螺栓和螺母时，使用正确的扳手和扳手套筒，确保正确的力度。
•在安装球网时，需要注意球网的张力和调整，以确保球网的稳定性和安全性。
•完成施工后，进行全面检查，确保所有连接牢固且没有松动。
5. 总结螺栓球网架施工方案是在体育场馆或户外运动场地中常见的工程项目。
螺栓球网架施工方案
一.工程概述1、工程概况XX九州电气股份XX综合厂房工程位于XX市动力区哈平路162号，该区位于XX市高新技术开发区，厂区南侧为哈岩公司，东侧紧邻哈平路，北侧和西侧分别与XX市海栗模具研究所、胜跃砖厂为邻。
厂区距市中心10公里，距XX铁路南站约500米。
该工程为综合厂房，总建筑面积约为10000m2，共二层。
本工程为厂房二层屋面螺栓球钢网架及彩板。
螺栓球钢网架长98m，宽97.34m，建筑面积为9539.32m2，构造形式为多点支撑，正放四角锥网架，构造找坡，网格3.43m×3.43m，网高为1.6m～3.6m，下弦支撑面标高为17.5m。
网架材质均为Q235。
屋面采用C型檩条，屋面板采用韩国进口或浦金厂生产的彩色镀锌钢板，外层板厚0.6mm,内层板厚0.5mm；保温层采用120mm厚超细玻璃纤维保温棉，带单面铝箔防潮衬，XX或XX产。
2、工期要求工期为45天。
3、质量要求该工程质量为：省优质。
4、编制依据4.1招标方提供的图纸。
4.2?网架构造设计与施工规程?JGJ7—91。
4.3?钢网架行业标准?JGJ75.1—7.3—91。
4.4?钢网架检验与验收标准?JGJ75.3—91。
4.5?网架构造工程质量检验评定标准?JGJ78—91。
4.6?钢构造工程施工及验收标准?GB50205—20014.7?建筑钢构造焊接与验收规程?〔JGJ81-91〕4.8?建筑工程施工质量验收统一标准?〔GB50300-2001〕4.9?碳素构造钢?GB700—88。
4.10?碳钢焊条?GB5117—85。
二、工程材料进场方案及供给方案1、脚手杆及扣件在工程开工后2天、网架安装前10天〔即8月17日〕运抵现场，以便于现场有充足时间进展脚手架的搭设及校正。
2、7～10轴网架的网架支座、螺栓球、杆及檩托在网架安装前1天〔即8月21日〕运抵现场，以便于现场有时间将杆件分类堆放至相应位置上。
3、其它网架用的网架支座、螺栓球、杆及檩托按网架的拼装顺序制作，平均每天将1400根杆件及相应的螺栓球与檩托陆续运至现场，保证现场的材料供给。
螺栓球网架安装施工方案
一、工程概况本工程为某大型公共建筑，总建筑面积约30000平方米，主体结构采用螺栓球网架结构。
屋面结构为螺栓球网架，屋面设计标高18米，屋面最大跨度60米。
螺栓球网架安装施工质量直接影响到整个建筑物的安全与美观，因此，制定科学合理的螺栓球网架安装施工方案至关重要。
二、施工准备1. 技术准备（1）熟悉图纸，了解螺栓球网架的结构特点、尺寸、节点构造及施工要求。
（2）编制施工方案，明确施工工艺、施工顺序、质量要求和安全措施。
2. 材料准备（1）螺栓球：根据设计要求，选择符合国家标准的螺栓球，并确保其质量。
（2）网架杆件：选择符合国家标准的网架杆件，并进行检验。
（3）连接件：选用符合国家标准的连接件，确保其强度和可靠性。
3. 施工设备准备（1）吊装设备：选用符合吊装要求的起重机、吊车等。
（2）测量设备：准备水准仪、经纬仪、全站仪等测量设备。
（3）施工工具：准备扳手、螺丝刀、扳手钳等工具。
三、施工工艺1. 施工顺序（1）测量放线：根据设计图纸，确定屋面中心线，进行测量放线。
（2）组装杆件：将网架杆件按照设计要求进行组装。
（3）组装螺栓球：将螺栓球与杆件进行组装。
（4）吊装螺栓球网架：采用起重机将螺栓球网架吊装至指定位置。
（5）校正螺栓球网架：调整螺栓球网架的几何尺寸，确保其符合设计要求。
（6）焊接连接件：对螺栓球网架的连接件进行焊接。
2. 施工要点（1）组装杆件时，确保杆件的尺寸、形状和表面质量符合要求。
（2）组装螺栓球时，确保螺栓球与杆件连接牢固。
（3）吊装螺栓球网架时，确保吊装安全，避免碰撞和变形。
（4）校正螺栓球网架时，确保网架的几何尺寸符合设计要求。
（5）焊接连接件时，确保焊接质量，防止出现虚焊、漏焊等问题。
四、质量要求1. 螺栓球网架的尺寸、形状和表面质量应符合设计要求。
2. 螺栓球与杆件的连接牢固，无松动现象。
3. 螺栓球网架的几何尺寸应符合设计要求，无变形、扭曲等现象。
4. 焊接质量符合国家相关标准，无虚焊、漏焊等问题。
大跨度螺栓球拱形钢网架高空散装施工技术
大跨度螺栓球拱形钢网架高空散装施工技术【摘要】本文就大跨度螺栓球拱形钢网架高空散装施工技术展开讨论，首先介绍了该技术的重要性并探讨了可能面临的挑战和需要注意的关键问题。
在文章概述了大跨度螺栓球拱形钢网架的基本情况，介绍了高空散装施工技术的简要概况，讨论了螺栓连接技术在钢网架中的应用，解析了球拱形构件的设计和加工技术，以及高空作业的安全措施。
结论部分总结了该技术的重要性，展望了未来的发展方向，并强调了施工过程中的关键问题。
本文从介绍、分析到展望，全面系统地探讨了大跨度螺栓球拱形钢网架高空散装施工技术，为相关领域的研究和实践提供了有益的参考。
【关键词】大跨度、螺栓、球拱形、钢网架、高空、散装、施工技术、重要性、挑战、关键问题、概述、连接技术、构件设计、安全措施、总结、发展方向、关键问题。
1. 引言1.1 介绍大跨度螺栓球拱形钢网架高空散装施工技术的重要性大跨度螺栓球拱形钢网架是一种重要的结构形式，具有承重能力强、刚度好、结构轻巧、施工便捷等特点，被广泛应用于高空散装施工中。
其重要性主要表现在以下几个方面：大跨度螺栓球拱形钢网架在高空散装施工中承担着支撑和承重的重要作用。
在高空散装施工中，传统的支撑方式往往无法满足大跨度、高强度、轻量化的要求，而大跨度螺栓球拱形钢网架正是为解决这些问题而设计的。
其稳定的结构和优良的承载性能，使得其成为高空散装施工中不可或缺的重要构件。
大跨度螺栓球拱形钢网架具有较高的施工效率和经济性。
由于其结构简单、安装方便、重量轻，可以大幅度缩短施工周期，降低施工成本，提高施工效率。
在大跨度高空散装施工中，时间就是成本，而大跨度螺栓球拱形钢网架的使用可以有效地节约时间和成本。
大跨度螺栓球拱形钢网架在高空散装施工中具有重要的意义，其承载能力强大、施工效率高、经济性好，为高空散装施工提供了可靠的支撑，也为相关行业的发展带来了重要的推动作用。
1.2 探讨施工中可能面临的挑战在进行大跨度螺栓球拱形钢网架高空散装施工时，施工人员可能会面临各种挑战。
螺栓球节点钢网架吊装施工工艺
螺栓球节点钢网架吊装施工工艺一、工艺原理：选用工地已有吊车作为网架的吊装机械；将网架及划分为若干个“网架块体”现在地面按施工方案确定的位置拼装好，再依次吊到高空进行校正拼接成整体网架。
二、工艺操作要点(详见工艺流程图)：1、地面拼装“网架块体”将网架的杆件和螺栓球在地面拼装成“网架块体”，拼装在事先设定的台座上进行，台座用砖砌支墩或钢马凳均可，支点应设于节点位置，严格用水平仪配合抄平，拼装和复查使用的钢尺应与土建施工放线使用的钢尺进行“对尺”如有误差应进行修正，丈量时的拉力也应一致。
施工工艺流程图2、“网架块体”吊装吊装工艺:吊车定位，用绑扎起吊的钢丝绳将“网架块体”吊离地面50㎝左右，调整“网架块体”倾斜角和吊车回转半径；然后缓慢起吊回转，将网架块体吊装就位；接着全方位调整倾角对准连接杆件，节点连接紧固；最后松钩，吊车移动到下一吊装位置，重复以上程序。
吊装注意事项：在“网架块体”上弦的节点处，一般设四个吊点，在4根吊装千斤钢丝绳上各设置一个手动倒链，以便能全方位调整“网架块体”的倾角，从而准确无误的对准个连接杆件。
3、“网架块体”高空校正拼接高空校正拼接工艺：首先将“网架块体”的尾部杆件对准插入螺栓球节点(先上弦杆，后下弦杆)，接着将“网架块体”一侧的杆件对准插入螺栓球节点，紧固尾部上弦杆先紧固1/2，紧固尾部下弦杆先紧固1/2，紧固侧向上弦杆先紧固1/2，紧固侧向下弦杆先紧固1/2，尾部上下弦杆同步紧固到位，最后侧向上下弦杆同步紧固到位。
4、在整个校正拼接过程中不要硬扳、硬扭，要充分利用4个倒链边微调、边紧固和正确对位校正，4个节点紧固，受力均匀，紧固完毕后才能穿好锁口螺栓，锁口螺栓安装完毕后，将4个倒链微松，然后检查“网架块体”悬挑端的挠度、伸缩缝的宽度。
根部下弦连接点标高，还要指派专人在高空进行外观检查，如发现有不符合要求者，要及时找原因，采取措施重新调整校正。
三、材料：1、工程材料：杆件、紧固标准件、焊接球、螺栓球、封板、锥头和套筒、橡胶垫块、涂装材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺栓球网架施工
（1）钢（螺栓球节点）网架空间定位本工程螺栓球节点网架采用高空散装法。
空间定位是高空散装法的核心，它是保障网架长、宽、高三维空间几何尺寸的基准，又是组合排列网格单元不可少的依据。
在组装现场用经纬仪精确分布出承重支座、轴线位置，进而确定上弦螺栓球节点、下弦螺栓球节点的中心线位置，并弹设在网架四周的梁、柱上，同时测设出网格中心距。
网架安装采用满堂脚手架，架子立杆与下弦螺栓球节点相对应。
经检验弹设在梁、柱四周的横纵轴线、支座支承点、上下螺栓球水平线与图纸要求精确无误后，才进行安装，做到宏观上控制了网架的几何尺寸，微观上保证了网格单元。
（2）钢（螺栓球节点）网架施工技术及质量措施实施高空散装法必须搭设满堂红架子, 架子立杆与下弦螺栓球节点相对应，并在下弦螺栓球相对应部位再铺设脚手板。
组拼过程遵循空间定位确定轴向,按图选定组装网格所需用的下弦球、腹杆、上弦球、水平杆件。
组装顺序是先将下弦螺栓球与腹杆旋紧成人字型，上弦螺栓球组成框形并临时固定,后将组装成人字型腹杆旋进上弦螺栓球,随即将另外两根腹杆分别旋进上下螺栓球即成倒锥型。
一个网格一个网格横向组合,一排一排网格纵向排列。
组拼过程及时检验网格尺寸、轴向尺寸,随时对组拼完毕的横向网架进行挠度值测定,将累积误差消化在规范允许偏差值内。
工艺流程：查验施工场地→审图→制作网格胎具→确定（螺栓球、
杆件、螺栓、套筒封头）下料尺寸→下料→除锈→加工（锻造、机加工，焊件）→去油污→刷防锈漆→搭设组装架子→高空组装→校核尺寸→检测焊缝→补刷防锈漆→喷防火涂料→验收。
对质量的要求：网架的最终质量成果是同拼装质量、零件加工（精度）质量有不可分的关系。
网架上所有的零部件（螺栓球、螺栓、杆件、套筒封头）的材质中化学成份，机械性能必须符合规范标准。
螺栓球圆度、螺栓丝扣精度、杆件坡口、封头套筒锻造外形、都一一检测，不合格的一律淘汰。
零部件正式组装前在地面上进行网格预装，监理人员检测无误后，再高空操作。
实施手工电弧焊所需要的焊条必须在300℃温箱内烘焙2h，且随用随取。
