电感器的主要参数
电感器的主要参数
电感器是一种用来储存电能的被动元件，其主要参数包括电感值、品质因数、电流饱和电感和漏感等。
电感值是电感器的一个重要参数，指的是电感器对电流变化的响应能力。
通常用亨利（H）作为单位来表示电感值。
品质因数是描述电感器电能转换效率的参数，其定义为电感器内部能量储存损失与外部输出功率之比。
品质因数越高，代表电感器的损耗越小，效率越高。
电流饱和电感是电感器的另一个重要参数，指的是在一定电流下，电感器的电感值不再随电流变化而变化的最大电流值。
电流饱和电感值越高，电感器对电流的承载能力越强。
漏感是指电感器内部电磁场线圈之间的磁通量交叉作用所导致
的电感器内部电磁环境的复杂性。
漏感值越小，代表电感器的线圈布局越合理，电磁环境越稳定。
以上是电感器的主要参数，不同的电感器在实际应用中具体参数可能会有所不同，但以上参数都是影响电感器性能的重要因素。
- 1 -。

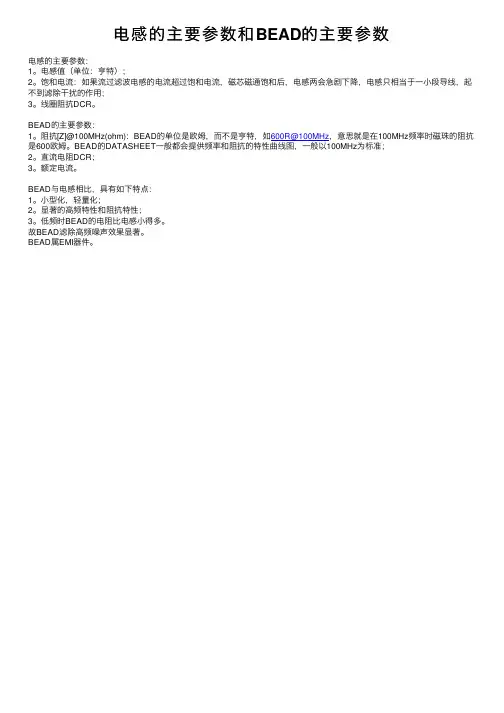

电感的主要参数和BEAD的主要参数
电感的主要参数和BEAD的主要参数
电感的主要参数：
1。
电感值（单位：亨特）；
2。
饱和电流：如果流过滤波电感的电流超过饱和电流，磁芯磁通饱和后，电感两会急剧下降，电感只相当于⼀⼩段导线，起不到滤除⼲扰的作⽤；
3。
线圈阻抗DCR。
BEAD的主要参数：
1。
阻抗[Z]@100MHz(ohm)：BEAD的单位是欧姆，⽽不是亨特，如600R@100MHz，意思就是在100MHz频率时磁珠的阻抗是600欧姆。
BEAD的DATASHEET⼀般都会提供频率和阻抗的特性曲线图，⼀般以100MHz为标准；
2。
直流电阻DCR；
3。
额定电流。
BEAD与电感相⽐，具有如下特点：
1。
⼩型化，轻量化；
2。
显著的⾼频特性和阻抗特性；
3。
低频时BEAD的电阻⽐电感⼩得多。
故BEAD滤除⾼频噪声效果显著。
BEAD属EMI器件。
常用电感值规格表
电流饱和电感值
在最大电流下，电感值的最小可靠值。
5
电阻
电感器的等效电阻，通常以欧姆（Ω）为单位。
6
直流电阻
在直流条件下，电感器的电阻值。
7
电感器类型
如线圈电感、多层片电感、铁氧体电感等。
8
频率响应
电感器的频率范围，以确保在不同频率下的性能。
9
包装类型
如轴向、表面贴装（SMD）、插件等。
10
温度系数
常用电感值规格表
电感器的规格表通常包含了一系列关键参数，这些参数对于电路设计和选择合适的电感器至关重要。以下是一个常见的电感值规格表示例，其中包括了一些常用的电感器参数：
序号
参数
描述
1
电感值 (L)
电感器的电感值，通常以亨利（Hቤተ መጻሕፍቲ ባይዱ为单位。
2
公差
电感值的允许误差范围，通常以百分比表示。
3
最大电流
电感器能够承受的最大电流。
电感值随温度变化的百分比变化。
11
额定电流
电感器的额定工作电流。
12
额定电压
电感器的额定工作电压。
13
磁芯材料
若适用，描述电感器的磁芯材料。
14
封装尺寸
电感器的物理尺寸，如长度、宽度、高度等。
15
系列型号
电感器所属的系列，用于标识不同规格的电感器。
这只是一个基本示例，实际上，不同类型和用途的电感器可能会有更多的规格参数。具体的规格表要根据电感器的类型、应用领域和制造商的要求来确定。在选择电感器时，根据具体的电路需求，确保选择的电感器符合设计要求。
089电感规格参数
089电感规格参数
089电感是一种电感器，其规格参数可能会因不同的制造商和产品而有所不同。
以下是一些常见的089电感的规格参数：
1.
电感值：电感器的电感值表示其储存电能的能力，通常以亨利（H）为单位。
089电
感的电感值可能因产品不同而有所差异，具体数值可以在产品说明书或技术参数表中找到。
2.
电流容量：电流容量是指电感器能够承受的最大电流值，通常以安培（A）为单位。
选择适当的电流容量可以确保电感器在正常工作条件下不会烧毁或损坏。
3.
工作频率范围：电感器的工作频率范围是指其能够正常工作的频率范围，通常以赫兹（Hz）为单位。
在选择089电感时，需要确保其所处的电路工作频率在电感器的工作频率范围内。
4.
尺寸和封装形式：089电感的尺寸和封装形式可能因制造商和产品而异。
常见的封装形式包括插件式、贴片式等。
尺寸和封装形式的选择取决于具体的电路要求和应用场景。
5.
温度范围：电感器的工作温度范围是指其能够在正常工作的温度范围，通常以摄氏度（℃）为单位。
在选择089电感时，需要确保其所处的环境温度在电感器的工作温度范围内。
需要注意的是，以上仅是一些常见的089电感规格参数，具体的参数可能会因不同的制造商和产品而有所不同。
因此，在选择和使用089电感时，建议参考具体的产品说明书和技术参数表，以确保选择到合适的电感器。
电感特性参数及含义
电感器特性参数及意义.表征电感器电器特性的参数,主要有:L、Q、DCR、SRF、IDC,检验其机械特性的方法主要有抗拉压、抗震压、抗冲击、耐高温、耐低温.L: (电感)：电流通过导体时，产生符合右手螺旋定则的磁场，这种现象叫电磁感应，简称电感.电感的特性为：不允许电流做瞬间的变化。
电感器（Inductor），凡能产生电感作用的器件统称为电感器；一般电感由线圈构成的，所以又统称电感线圈，为了增加电感量和Q值，并缩小体积，通常在线圈中加入铁粉芯。
电感值,国际单位为:亨利,其英文表示H. 常用单位为: 毫亨(mH) 微亨(μH)表征线圈产生感生电动势的能力.L的定义式为: L=dψ/di (微分表达式)意义: 磁通量相对于电流的变化率.L的计算公式:L=AL*N2L=4πuiN2Ae/le*108Al=4πui*Ae/le*108L:电感值(H)Al:电感系数( nH/ N2)N:线圈匝数(turns)Ae:磁芯有效横截面积(cm2)Le:磁路长度(或平均长度, cm)ui:磁芯材料的初始磁导率.实用经验公式:L1/N12= L2/N22→L1= N12/ N22*L2该经验公式在磁力线尚未饱和时准确度很高,发生磁饱和以后, 该公式失去效用.Q(quality factor):Q值是电感器的质量系数,用来表征电感器储存能量与消耗能量之间的关系.其数学表达式如下:Q值=贮存能量/消耗能量=XL/R=2πf*L/RXL:感抗(Ω)R:电阻(Ω)f:频率(Hz)L:电感值(H)从Q值的定义式中,很明显可以看出: Qd值越高越好,在数字通信电路中,Q值的大小直接影响着数据的传输速度.决定Q值高低的变量有三个, 即是R: 电阻(Ω) f: 频率(Hz) L: 电感值(H) .在稳恒电路中,电感器贮存的磁场能量为:E=½*L*I2E: 能量(J) L: 电感(H) I: 电流(A)上式的意义在于: 它很清楚地告诉我们,在大电流通过时,只有那些L值降低不大的电感器才可以贮存足够多的磁场能量. 这对于我们如何选用磁芯很有帮助.DCR:(Direct Current Resistance) 直流电阻值是构成线圈本身导体的电阻.若已知线径.线长和线材电阻率,则可直接计算其DCR值.DCR=ρ*4L/πd²(Ω)ρ:线材电阻率(Ω*m) L:线长(m) d: 线的直径(m)*.* 需要特别指出的是: DCR的测量值随温度的不同而不同,温度升高时,DCR也增大. 这是因为温度升高时,(所有金属)自由电子的无规则运动速度加快,电子之间的碰撞更加剧烈,使得金属材料的电阻率增大. 所以在测量DCR时必须等线圈恢复至常温.*.* 一般情况下,DCR的标注值以20℃时的测量值为标准.温度每上升1℃,其DCR 值增加0.4%.我们一般希望DCR值越小越好,因为多数情况下,DCR越小,电感器越不容易发热,能够承受更大的电流. 但也偶有特殊.SRF:(Self Resonant Frequency)自共振频率:所有的电感器在其绕组之间存在着电容性,称为分布电容.随频率升高时,电感器的感抗(X L).交流电阻值(R)同时升高,但频率高过某一个极限时,电感器的感抗急剧降低直至消失,而在特性上表现为电容性负载,使电感器发生这种现象的频率点(XL=0),称为该电感器的自共振频率点,即为在此频率之前,电感表现为感性,L>0,在此频率之后表现为容性L<0.电路的设计者在设计电子电路时,特别是高频电路时已经考虑到电路的正常工作频率,从而提出SRF一定要大于某一个限制值,以确保电路正常工作.影响电感器SRF值的因素有:磁芯材质,线径,圈数(L值)IDC:(Rated Current)电流限制值,一般从两个方面考评:一是基于电感值(L)的降低幅度,,标示为IDC1;二是基于正常工作时电感器线圈的温升,标示为IDC2.IDC1:表征磁芯的耐电流特性,在电流增加时,磁芯是否达到饱和状态.发生磁饱和时,L 值急剧下降,失去正常作用,一般情况下,IDC1限值是在L值降低幅度小于等于10%确定的.IDC2:表征线圈可以承受电流的能力,在电流增加时线圈是否会产生大量的热而烧毁. 线圈产生热,是因为线圈本身有电阻, 电流通过时其热功率符合下列表达式:P=I2R当其产生的热量大于其表面能够散发的热量时,线圈温度便会升高. 温度升高时,其表面的散热能力逐步增强,这样一来,总能找到一个温度点,使得线圈产生的热量刚好等于其表面散失的热量,此时,线圈的温度不再升高,开始维持平稳,关键的是我们如何控制这个温度点,使之不至于烧毁线圈.上式中, I适当时, 线圈的温度不需要升高太多(≦40℃)便可以达到热平衡, 这就是我们要寻找的IDC2.也就是线圈能够正常工作时所允许通过的电流限值.考虑一个电感器,除以上5个基本特性参数外,还应考虑到它的使用可靠性.这一点是设计工程师们必须想到的.电感器的使用环境(温度,湿度等)是否恶劣, 是否有酸碱性物质,是否有受摩擦,撞击等外应力的可能性,这些问题考虑之后,决定是否要加装套管,外壳等保护性装臵.样品制作及注意事项为更好地完成制样这一工作，下面是一些样品制作注意事项，供参考。
电感的主要参数
电感的主要参数
电感是电子元器件中常见的一种 passove 元件，其主要参数包括导磁率、电感值、品质因素、直流电阻和自共振频率。
导磁率是铁芯的一个重要参数，对于带铁芯的电感，铁芯的导磁率越高，电感值会越高。
电感值是电感的一个基本参数，可以用公式
L=(4πμiN2A/l)*10-9(H) 表示。
其中，N 表示线圈圈数，A 表示磁路截面积，l 表示磁路平均长度。
电感值与铁芯的导磁率成正比，与线圈圈数的平方成正比，与测试频率有关。
电感值通常是用仪器测出的，目录上通常标示 L 值的公差范围。
品质因素是电感的一个重要参数，客户通常对 Q 值的要求是越高越好。
Q=2πfLe/Re，其中 Re 是有效电阻，是消耗能量的部分，有效电阻由 DCR、表面效应、铁损所贡献。
Le 是真实电感扣除分布电容影响后的值。
Q 值也是随测试频率而变化的，目录上通常以其最小值为标注。
直流电阻是电感在直流电流下测量得之电阻，客户通常对DCR 值的要求是越小越好。
目录上通常以其最大值为标注。
自共振频率是电感的真实电感与电感的分布电容产生共振时的频率，客户通常对 SRF 值的要求是越大越好。
自共振频
时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布
电容的容抗(-1/2πfCd)相互抵消，即2πfL-1/2πfCd=0，所以自
共振频率f=1/2π√LCd。
自共振频时电感的Le(有效电感值) 为，此时的 Q 值为。
目录上通常以其最小值为标注。
电感器主要技术参数
电感器主要技术参数
电感器主要技术参数有电感量、额定工作电流、品质因数、分布电容等。
(1)电感量电感量是电感器的主要技术参数，电感量的标称单位是亨利，简称亨，常用英文H来表示，比亨小的单位有毫亨(mH)、微亨（uH），其换算关系是1H-1000mH-1000000uH电感量的大小与电感线圈的圈数有关，与电感线圈的直径有关。
电感线圈圈数越多、直径越大，电感量就越大。
(2)品质因数品质因数是电感器的一个重要参数，用英文字母Q来表示。
(3)额定工作电流是指电感器工作时允许通过的电流大小。
正常工作时，电感器中通过的电流一定要小于规定的额定工作电流，否则电感器会因过流发热而烧坏。
(4)分布电容分布电容是电感器的主要技术参数。
1。
电感器主要参数
电感器主要参数
1．电感量
电感量L也称自感系数，是用来表示电感元件自感应能力的物理量。
当通过一个线圈的磁通发生变化时，线圈中便会产生感应电动势，这就是电磁感应现象（有关电磁感应的知识将在下一章学习）。
电动势大小正比于磁通变化的速率和线圈匝数。
自感电动势的方向总是阻碍原电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。
L的国际单位制单位H（亨利），实际用得较多的单位为mH （毫亨）和μH（微亨），其换算关系是：
同电容器一样，空心电感器（也叫做线性电感器）的电感量大小也取决于自身结构，与线圈是否通电、及通电大小无关。
2．额定电流
通常是指允许长时间通过电感元件的直流电流值。
选用电感元件时，其额定电流值一般要稍大于电路中流过的最大电流。
3．品质因数
品质因数又称Q值，用字母Q表示。
Q值大，说明线图的损耗小，效率高。
对选频电路而言，要求Q值较高。
如在收音机中Q值高，选择
性好，不易串台。
电流、Q值、DCR三个主要参数
电流、Q值、DCR三个主要参数
电感在应用中，主要参数有：尺寸；感值，用于和频率匹配；电流，超过了会烧掉；Q值，品质因数；DCR，直流电阻。
本篇接着讲电流、Q值、DCR三个主要参数。
电流
额定电流，就是设计上允许通过的最大电流。
电流本质上是一根漆包线，且直流电阻并不大，直接发热烧掉的情况是比较少的，因此额定电流并不是电感能通过的最大的直流电，而是最大可用电流。
绕线电感额定电流中，又有Isat和Irms两种，很容易误导工程师，不知道该去选那种。
↑电感的感值，会随着电流的增大而减小
Irms是温升电流，普遍标准为电感温度升到40摄氏度的时候的电流。
电感内部的漆包线有电阻，有了电阻通过电流就会发热。
这个额定电流就是电感能工作且不至于烧毁的最大电流。
Isat是饱和电流，磁通量饱和的时候的电流。
电感里的电流太大之后，电感感量会下降，下降曲线和电感的结构有一定的关系。
普遍设定电感感值下降20%的时候的电流为Isat。
如果超过这个电流使用，电感的感量会继续下降，导致输出纹波增大，造成系统工作异常，或者电感烧毁。
根据电流来对电感进行选型的时候，一般选择Isat和Irms中比较小的一个。
绕线电感的Isat和Irms有时候前者大一些，有时候后者大一些，叠层电容的Isat一般会比Irms小很多。
我们以前就遇到过，工程师选功率型叠层电感的时候，只看了Irms符合要求，但是Isat 严重偏低，最终导致概率性烧电感的情况。
Q值
Q值又叫品质因数，用来衡量电感在交流状态下的等效电阻。
Q值越高，等效电阻越小，。
电感器的主要参数有哪些
电感器的主要参数有哪些电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。
电感量电感量也称自感系数，是表示电感器产生自感应能力的一个物理量。
电感器电感量的大小，主要取决于线圈的圈数（匝数）、绕制方式、有无磁心及磁心的材料等等。
通常，线圈圈数越多、绕制的线圈越密集，电感量就越大。
有磁心的线圈比无磁心的线圈电感量大；磁心导磁率越大的线圈，电感量也越大。
电感量的基本单位是亨利（简称亨），用字母“ H”表示。
常用的单位还有毫亨（mH ）和微亨（μH ），它们之间的关系是：1H=1000mH1mH=1000μH" 允许偏差允许偏差是指电感器上标称的电感量与实际电感的允许误差值。
一般用于振荡或滤波等电路中的电感器要求精度较高，允许偏差为±0.2%~±0.5% ；而用于耦合、高频阻流等线圈的精度要求不高；允许偏差为±10%~15% 。
（三）品质因数品质因数也称Q 值或优值，是衡量电感器质量的主要参数。
它是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。
电感器的Q 值越高，其损耗越小，效率越高。
电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。
（四）分布电容分布电容是指线圈的匝与匝之间、线圈与磁心之间存在的电容。
电感器的分布电容越小，其稳定性越好。
（五）额定电流额定电流是指电感器有正常工作时反允许通过的最大电流值。
若工作电流超过额定电流，则电感器就会因发热而使性能参数发生改变，甚至还会因过流而烧毁。
来源:ks99。
电感的参数
电感的参数电感的参数电感是电子元器件中常见的一个器件，它广泛应用于各种电子设备中，具有重要的作用。
电感在电子电路中的作用是储存电磁能量，并且能够在电路中产生电感电压，对于直流电路它是一种开路，对于交流电路它是一种阻抗。
电感的参数很多，在设计电子电路时需要考虑到这些参数的影响。
电感的定义及分类电感是一种储存磁场能量的元件，是由导体绕制的线圈组成。
当电流通过导体时，会在其周围产生磁场，导体周围磁场的变化会产生感生电势，从而在导体之间形成电势差和电流，这种现象称为电感。
根据不同的形式和结构，电感可以分为许多不同的类型，包括同心型电感、多层线圈电感、螺旋形电感、空芯线圈电感、铁芯电感等等。
电感的参数电感的主要参数有电感值、电流、电感系数、线圈几何结构等。
其中，电感值是指导体周围磁场能够储存的能量大小，是电感的最基本的参数。
电感值的单位为Henry(H)。
电感值越大，电感器可以储存的磁场能量就越多，也能够产生更大的电感电压，同时在电路中所占的比例也会越来越大。
电感的电流是指通过线圈的电流大小，通常使用最大额定电流来描述。
当通过电感的电流超过其限制时，线圈可能会烧毁。
电感系数是指电感的线圈结构设计，一般分为开环式和闭环式两种。
开环式的电感系数通常较低，而闭环式的电感系数通常较高。
线圈的几何结构也会影响电感的参数，比如线圈的长度、直径、层数等等。
电感在电子电路中的应用电感广泛应用于电子电路中，是不可或缺的一个元件。
电感在电路中的应用包括：1.滤波器：电感可以通过产生阻抗来使得某些频率的信号难以通过。
因此，电感被广泛应用于滤波器中，用来削弱或者过滤掉某些频率的信号。
2.振荡器：电感和电容可以被用来作为振荡电路的主要元件。
在自激性振荡电路中，电感和电容通过产生谐振来产生振荡。
3.变压器：变压器是一种由两个或多个电感器电缆构成的电子元件，被使用于改变电压或电流。
4.变频器：电感可以被用来产生不同频率的信号，从而达到调控频率的目的。
