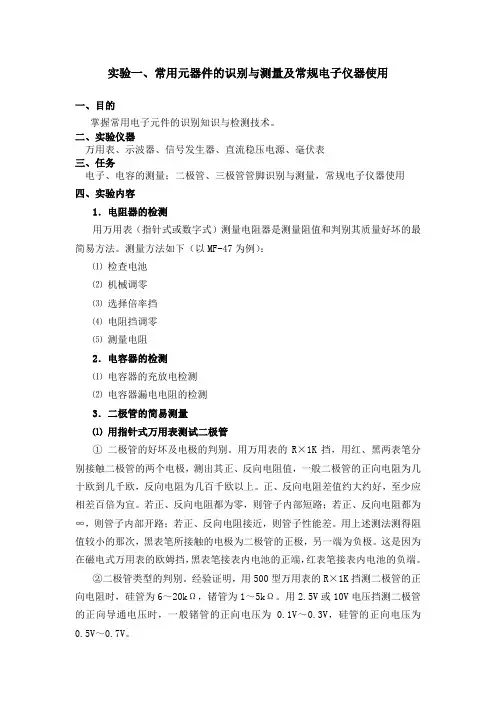

实验一、常用元器件的识别与测量及常规电子仪器使用
实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。
二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务电子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1．电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。
测量方法如下（以MF-47为例）：⑴检查电池⑵机械调零⑶选择倍率挡⑷电阻挡调零⑸测量电阻2．电容器的检测⑴电容器的充放电检测⑵电容器漏电电阻的检测3．二极管的简易测量⑴用指针式万用表测试二极管①二极管的好坏及电极的判别。
用万用表的R×1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上。
正、反向电阻差值约大约好，至少应相差百倍为宜。
若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为∞，则管子内部开路；若正、反向电阻接近，则管子性能差。
用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。
这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。
②二极管类型的判别。
经验证明，用500型万用表的R×1K挡测二极管的正向电阻时，硅管为6～20kΩ，锗管为1～5kΩ。
用2.5V或10V电压挡测二极管的正向导通电压时，一般锗管的正向电压为0.1V～0.3V，硅管的正向电压为0.5V～0.7V。
注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。
⑵用数字式万用表测试二极管①极性判别。
将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。
将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在1V以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
实验一常用电子仪器的使用
实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
测量仪器的使用方法
测量仪器的使用方法
测量仪器的使用方法如下：
1. 安装仪器：首先，根据仪器的说明书，将仪器所需的部件正确安装在指定的位置上。
确保仪器放置稳定，并接好相应的电源线。
2. 连接样品或被测物：根据需要，将样品或被测物正确放置在仪器所提供的样品槽或测量台上。
注意保持样品的稳定，并避免其他物质的干扰。
3. 设置参数：根据仪器的要求和实际需要，设置相关的测量参数。
这包括测量范围、采样频率、测量时间等。
根据具体仪器的操作面板或界面，进行相应的调整。
4. 开始测量：确认参数设置正确后，按下仪器上的开始测量按钮或触发测量的命令。
仪器将开始自动测量，并根据设定的参数记录相应的数据。
5. 结束测量：测量完成后，根据需要，保存测量数据或结果。
根据仪器的操作指南，正确停止测量，并关闭仪器的电源。
6. 数据处理和分析：将测量得到的数据导入到相应的软件或工具中，进行进一步的数据处理和分析。
根据需要，制作图表或报告，以便有效地呈现结果。
7. 仪器维护：使用完毕后，根据仪器的维护手册，正确清洁和
保养仪器。
定期进行校准和质量控制，以确保仪器的准确性和可靠性。
需要注意的是，不同的测量仪器具有不同的操作方法和使用要求，因此在使用前应仔细阅读仪器的说明书和操作指南，并按照相关要求进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一元器件测量及基本仪器使用
一、目的
掌握常用电子元件的检测及基本仪器的测量。
二、实验仪器万用表、毫伏表、示波器
三、任务
电阻、电容的测量；二极管、三极管管脚识别与测量，基本仪器使用
四、实验内容
1．电阻的检测
万用表（指针式或数字式）是测量电阻阻值和判别其质量好坏的最简易方法。
测量方法如下：
⑴检查电池
⑵机械调零（数字表不需要）
⑶选择倍率挡
⑷电阻挡调零（数字表不需要）
⑸测量电阻
2．电容器的检测
⑴电容器的充放电检测
⑵电容器漏电电阻的检测
3．二极管的测量
用数字式万用表测试二极管
①极性判别。
将数字万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔，此时红表笔接表内电源正极，黑表笔接表内电源负极。
将两只表笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在0.7V左右，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
②好坏的测量。
将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔。
当红表笔接二极管的正极，黑表笔接二极管的负极时，显示值在0.7V左右；当黑表笔接二极管的正极，红表笔接二极管的负极时，显示溢出符号“1”，说明被测二极管正常。
若两次测量均显示溢出，则表示二极管内部断路。
若两次测量均显示“000”，则表示二极管已击穿短路。
③硅管与锗管的测量。
量程开关位置及表笔插法同上，红表笔接被测二极管的正极，黑表笔接负极，若显示电压在0.5V～0.7V，说明被测管是硅管；若显
示电压在0.1V ～0.3V ，说明被测管是锗管。
用数字式万用表判断二极管类型时，不宜用电阻挡进行测量，因为数字式万用表电阻挡所提供的测量电流太大，而二极管是非线性元件，其正、反向电阻与测试电流的大小有关，所以，用数字式万用表测出来的电阻值与正常值相差是很大的。
4．晶体三极管的简易测试
用数字万用表测量三极管的电极，通常是找基极并判断三极管的好坏。
由于三极管是由两个P-N 结构成，其中基极是公共电极，将万用表量程置测量二极管挡，对于NPN 型三极管，当黑表笔接基极，红表笔分别接于另外两极时，P-N 结正向导通，此时万用表显示0.7V ，反之万用表无变化，仍然显示“1”溢出状态。
对于PNP 型三极管，当红表笔接基极，红表笔分别接于另外两极时，万用表显示0.3V 左右，反之万用表无变化，仍然显示“1”溢出状态。
找出基极后，根据三极管的类型，将万用表量程置NPN 挡或PNP 挡，把三极管插入万用表上测量三极管的相应插孔，如果插入正确，则万用表显示很大的数字，该数字代表三极管的放大倍数，反之显示数字很小。
5.直流电压的测量
用示波器和万用表的直流电压档(DCV)，测量直流稳压电源5V ，10V ， 15V ，20V ，25V ，30V 时的各自读数，填入下表。
6. 交流电压的测量
信号源选定为正弦波输出，频率分别为下表各值时，完成下表测试。
五、实验报告
1．标出本实验所提供电阻的阻值。
2. 标出本实验所提供二极管、三极管的型号、管脚排列顺序及放大倍数。
3.将5、6项的实验内容填入表格。
实验二信号波形参数的测量
一、目的
掌握函数信号发生器、示波器和晶体管毫伏表的使用方法及其参数测量
二、实验仪器
函数信号发生器、示波器、毫伏表、万用表
三、实验内容
1、用示波器观察信号波形
⑴观察不同频率的信号波形
将低频信号发生器的输出信号电压调节为2V，接至示波器的“Y轴输入”。
调节示波器，分别观察频率为1k Hz、15k Hz、200k Hz的正弦信号。
要求荧光屏上显示出高度为6div并有三个完整周期的稳定正弦波。
⑵观察扫描信号频率大于被测信号频率时的信号波形
低频信号发生器输出信号电压幅度同上，频率为4k Hz，调节示波器，使荧光屏上显示一个完整周期的正弦波。
固定示波器的“t/div”和“扫描微调”位置，改变低频信号发生器输出信号频率分别为2k Hz和1k Hz，观察并分析这三种频率时的信号波形。
2．方波信号测量
用CH
1（或CH
2
）观测示波器本身的校准信号(CAL)，测量数据填入下表，并
用DC和AC档，分别画出波形图，在图上标出U
P
和周期T。
3.用示波器和低频毫伏表测量交流信号的电压
用示波器和低频毫伏表同时测量低频信号发生器的输出电压。
信号发生器的输出电压，可用低频毫伏表准确测出。
调节信号发生器输出信号的频率为1k Hz，然后改变“输出调节”和变换“输出衰减”挡，使输出信号电压分别为3V、0.3V、100mV（用低频毫伏表监测），再用示波器测量这些电压，将结果填入下表中，并加以比较。
4.用示波器测量信号的周期与频率
将信号发生器输出电压固定为某一数值。
用示波器分别测量信号发生器的频率指示为1k Hz、5k Hz、100k Hz时的信号周期T，并换算出相应的频率值f，记入下表中。
为了保证测量的精度，应使屏幕上显示波形的一个周期占有足够的格数；或测量2～4个周期的时间，再取其平均值。
1、用示波器观察波形时，要达到如下要求，主要应调节哪些旋钮？
①波形清晰；②亮度适中；③波形位置移动；④波形稳定；⑤改变波形个数；
⑥改变波形高度。
2、用一台完好的示波器观察信号波形时，若产生下列现象，请解释其可能的原因？
①荧光屏上看不到亮点。
②荧光屏上只显示一条垂直线。
③荧光屏上出现与屏幕上、下边界相接的不太亮的垂线，如下图（a）。
④荧光屏上出现与屏幕左、右边界相接的不太亮的曲线，如下图（b）。
（a）（b）
荧光屏显示的不正常波形
实验三集成功率放大器
一、实验目的
1、熟悉集成功率放大器的特点和应用。
2、学习和掌握集成功率放大器的主要指标及测量方法。
二、实验设备
万用表、示波器、交流毫伏表
三、实验注意
电路产生寄生振荡可采取如下措施：
1.断开毫伏表与输出的连接。
2.尽量接短线。
特别是接电源的滤波电容，接线更要短。
3.在+5V电源上加一个0.1μF的电容。
四、实验内容
1.测试框图如图1所示。
电路图如图2所示。
按图接线。
集成功率放大器管脚排列：
2.静态测量。
不加信号时（Vi=0）用万用表测电路静态总电流。
3.动态测量
⑴最大不失真输出功率Pomax
输入端接1kHz ，Vi≤10mV(用交流毫伏表测量)的正弦信号，用示波器观察输出电压波形,逐渐加大输入信号幅度，使输出电压信号为最大不失真输出。
用交流毫伏表测量此时的输出电压Vom,则 Pom =V2om/R。
将结果记入下表中。
L
⑵改变电源电压，测量输出功率。
⑶输入灵敏度：
根据输入灵敏度的定义，只要测出输出功率P
时的输入电压值Vi即可。
o
⑷噪声电压的测试
的波形，并用交流毫伏表测量时将输入端短路（Vi=0），用示波器观察V
O
测量输出电压，该电压即为噪声电压VN。
将测量结果记入下表。
⑸电压放大倍数测试
在输入端Vi加入1kHz的正弦波信号，用示波器观察输出波形，调节函数发生器的输出，使LM386的输出波形刚好出现失真为止，记录此时的输入电压Vi、输出电压V o（用交流毫伏表测量），并用万用表测量电路的工作电流Io。
⑹带宽测试
五、实验报告
1、根据实验测量结果，作出电源电压与输出功率的关系曲线。
2、讨论实验当中发生的问题及解决办法。
