【必备】最新2020高中生物 同一神经纤维上膜电位的测定及电流表偏转问题辨析同步精选对点训练 3
2024届高考一轮生物课件选择性必修1 第8单元 微专题 膜电位的测量及电流表指针偏转问题
A．神经细胞受到刺激时，刺激位点就会出现大量钠离子内流现象 B．图中曲线峰值表示动作电位，该峰值大小与刺激强度呈正相关 C．动作电位恢复到静息电位时，膜外电位由负电位转变成正电位 D．神经细胞兴奋部位的Na＋内流需要消耗能量
解析：由图可知，刺激必须达到一定的强度才会出现大量钠离子内 流现象，A错误；由图可知，在出现动作电位后刺激强度增大，动作电 位的峰值没有发生改变，B错误；神经细胞兴奋部位的Na＋内流不消耗 能量，D错误。
谢谢观看
选择性必修1
稳态与调节
第八单元 稳态与调节 微专题 膜电位的测量及电流表指针偏转问题
题型一 膜电位测量及曲线解读
1．膜电位的测量
方法
图解
电流表两极分别置于神经 纤维膜的内侧和外侧
结果
方法
电流表两极均置于神经纤 维膜的外侧
图解
结果
2.膜电位变化曲线解读
3．K＋、Na＋与静息电位、动作电位的关系 动作电位和静息电位的形成是离子浓度变化的直接结果，因此外界 离子浓度的变化，会直接影响到电位峰值的变化，具体变化可表示如 下： 外界 K＋浓度只影响静息电位KK＋ ＋浓 浓度 度升 降高 低， ，静 静息 息电 电位 位减 增小 大
Na＋浓度升高，动作电位峰值
升高 外界 Na＋浓度只影响动作电位Na＋浓度降低，动作电位峰值
降低
题型二 电流表指针偏转问题 1．指针偏转原理 下面图中 a 点受刺激产生动作电位“ ”后，该动作电位沿神经纤 维传导依次通过“a→b→c→c 右侧”时灵敏电位计的指针变化细化图：
2．在神经纤维上
①刺激a点，b点先兴奋，d点后兴奋，电位计指针发生两次方向相 反的偏转。
解析：受刺激时，电位计的指针在电信号传导至a时偏转一次，到b 时再偏转一次，故会发生两次方向相反的偏转，A正确；图甲电位计指 针偏向左时，a处应该是负电位、b处应该为正电位，此时a处于动作电 位，B正确；在图乙中的t3时刻，是在产生第二次偏转的时候，兴奋传导 至b电极处，并产生电位变化，C正确；t1～t2，t3～t4电位的变化都是先 产生动作电位Na＋内流，再恢复静息电位K＋外流，故t1～t2，t3～t4电位 的变化都是Na＋内流和K＋外流造成的，D错误。
人教版高考生物复习课件 第8单元 稳态与调节 兴奋传导与电表指针偏转问题分析及兴奋传导特点的实验探究
答案:B 解析:若刺激a3点,电流计①的两个微电极将同时兴奋,指针不会发生偏转,A 项错误;兴奋在神经元之间是单向传递的,分别刺激神经元a上的四点,电流 计②的指针均发生2次方向相反的偏转,B项正确;由于兴奋在神经纤维上 传导的速度快于兴奋在神经元之间的传递速度,刺激a4点时,电流计①的指 针发生第二次偏转的时间一般要早于电流计②,C项错误;兴奋在神经元之 间以化学信号的方式进行传递,兴奋在突触处信号的转化为电信号→化学 信号→电信号,D项错误。
(2)在神经纤维上电表指针偏转问题
(3)在神经细胞之间电表指针偏转问题
【典例突破】
1.某生物实验小组研究兴奋在神经纤维上的传导以及在神经元a、b之间 传递的情况(说明:L1和L2距离相等,电流计①两微电极的中点为a3,电流计 ②两微电极分别位于a、b神经元上)。下列相关叙述正确的是( )
A.分别适宜刺激神经元a上的四点,电流计 ①的指针均发生2次方向相反的偏转 B.分别适宜刺激神经元a上的四点,电流计 ②的指针均发生2次方向相反的偏转 C.适宜刺激a4点时,电流计①的指针发生第二次偏转的时间晚于电流计② D.a1点受适宜刺激后,兴奋在神经元a与b之间发生电信号→化学信号的转 化
3.研究人员发明了一种方法,只用手指的一滴血就能在流鼻涕和发热等症 状出现之前检测出谁将患上流感。如图表示某同学在医院取指血时兴奋 在反射弧中的传导和传递过程的模式图,请回答有关问题。
(1)刺激图甲中的④,结合图乙分析此处的电位发生的变化是
,
该变化是由
引起的。
(2)刺激图甲中的①,可以检测到B处的测量装置指针偏转,说明兴奋可以在
解析:动作电位主要是钠离子内流,形成内正外负的电位,若在A处刺激,A处 瞬间会发生钠离子内流,A项错误;乙酰胆碱是一种神经递质,在突触间隙中 经扩散运输到突触后膜,B项错误;由于兴奋传导至细胞体后不能传递到右 侧神经元,在A处给予适宜刺激,兴奋能传导至电流计甲的左侧电极,但不能 传递到电流计甲的右侧电极,所以电流计甲指针向左偏转一次,电流计乙指 针不会发生偏转,说明兴奋在突触间不能逆向传递,只能由突触前膜传递到 突触后膜,C项正确;在A处给予适宜刺激,乙不偏转,此时乙电流计测定的是 0电位,静息电位测定应是电流计一个电极在膜外,一个电极在膜内,D项错 误。
新高考生物-第2章 神经调节 微专题一 电流计指针偏转问题
微专题一电流计指针偏转问题一、膜电位的测量方法及比较[例1] 如图甲是测量神经纤维膜内外电位的装置，图乙是测得的膜电位变化。
以下说法错误的是()A.图甲中装置A测得的电位是由K＋大量外流形成的，不需要消耗能量B.图乙中BC段是膜外Na＋内流引起的，不需要消耗能量C.提高膜外Na＋浓度，可使图乙中的峰值减小D.图甲中装置B测的是动作电位，相当于图乙中的BC段答案 C解析图甲中装置A测得的电位是静息电位，是由K＋大量外流形成的，属于协助扩散过程，不需要消耗能量，A正确；图乙中BC段是膜外Na＋大量内流引起的，属于协助扩散过程，不需要消耗能量，B正确；神经纤维受到刺激后，兴奋部位膜对Na＋的通透性加大，Na＋内流，若提高膜外Na＋浓度，可使图乙中的峰值增大，C错误；图甲中装置B测得的电位是膜外为负电位、膜内为正电位的动作电位，相当于图乙中的BC段，D正确。
[例2] 如图甲为某一神经纤维示意图，将a、b两电极置于膜外，连接一电表，在X处给予适宜刺激，测得电位变化如图乙所示。
下列有关叙述，正确的是()A.未受刺激时，电表测得的为静息电位B.兴奋传导过程中，a、b间膜内电流的方向为b→aC.在图乙中的t3时刻，兴奋传导至b电极处D.t1～t2、t3～t4电位的变化分别是Na＋内流和K＋外流造成的答案 C解析未受刺激时，神经细胞膜两侧的电位表现为内负外正，称为静息电位，测量静息电位时两电极应分别接在膜内侧和外侧，而图甲所示两电极都接在膜外，A错误；兴奋的传导方向和膜内侧的电流方向一致，所以兴奋传导过程中，a、b 间膜内电流的方向为a→b，B错误；在图乙中的t3时刻，兴奋传导至b电极处，并开始产生电位变化，C正确；t1～t2、t3～t4电位的变化都是Na＋内流和K＋外流造成的，D错误。
二、电流计的指针偏转次数的判断(1)静息电位和动作电位的电流计指针偏转次数的判断①静息电位②动作电位灵敏电流计两极都连接在神经纤维膜外侧，可观察到指针发生两次方向相反的偏转。
高考生物重点题型1电位测量与电流计指针偏转问题
高考生物重点题型1电位测量与电流计指针偏转问题
高考生物重点题型1电位测量与电流计指针偏转问题
知识梳理
1.膜电位的测量与电流计指针偏转问题
测量方法测量图解偏转次数测量结果
静息电位
电表两极分别置于
神经纤维膜的内侧
和外侧
1次
动作电位
电表两极均置于神
经纤维膜的外侧
方向相反的2次
2.关于膜电位测量的相关曲线分析
电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。
3.兴奋传导与电流计指针偏转问题分析
(1)指针偏转原理图
下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：
(2)在神经纤维上兴奋传导与电流计指针偏转问题
(3)在神经元之间兴奋传递与电流表指针偏转问题
【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。
下列叙述错误的是()
A.“神经肌接头”处可发生电信号与化学信号的转变
B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转
C.电刺激②处，神经纤维上的电流计会记录到电位变化
D.神经纤维上兴奋的传导方向与膜内的电流方向相同
解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。
2020年高考生物(人教版)热点题型 膜电位测量与电流表偏转问题
第13页
高考调研 ·高三总复习 ·生物
将灵敏电表连接到神经纤维表面如图 1，突触结构两 端的表面如图 2，每个电表两电极之间的距离都为 L，当在图 1 的 P 点给予足够强度的刺激时，测得电位变化如图 3。若分别在 图 1 和图 2 的 a、b、c、d 处给予足够强度的刺激(a 点离左右两 个电极的距离相等)，测得的电位变化图正确的是( )
高考调研 ·高三总复习 ·生物
热点题型 膜电位测量与电流表偏转问 题
第1页
高考调研 ·高三总复习 ·生物
1．膜电位的测量
测量方法 电表两极分别置于神经纤
维膜的内侧和外侧 电表两极均置于神经纤维
膜的外侧
测量图解
测量结果
第2页
高考调研 ·高三总复习 ·生物
2.指针偏转原理图 下图为 a 点受刺激产生动作电位“ ”，动作电位沿神经纤维传导 依次通 过“ a→ b→ c→右 侧”时灵敏电流 计的指针变化细化 图：
高考调研 ·高三总复习 ·生物
如图甲所示，以枪乌贼的粗大神经纤维作材料，在神经 纤维的表面，放置两个相距 1－2 厘米的电极 a 和 b，在图中的 刺激点给予较强的电刺激。依据预测到的电流表指针偏转(向左 为正，向右为负)情况，绘出的曲线如图乙，正确的是( )
第8页
高考调研 ·高三总复习 ·生物
A．刺激图甲中②处，可以测到电位变化的有①③④⑤⑥ B．在突触处完成“化学信号→电信号→化学信号”的转变 C．刺激图乙中 b、c 点，灵敏电流计指针各偏转 1、2 次 D．若抑制该图中细胞的呼吸作用，不影响神经兴奋的传导
第10页
高考调研 ·高三总复习 ·生物
解析 兴奋在神经纤维上以电信号形式传导，是双向的；在 神经元之间通过神经递质的形式传递，是单向的，因此刺激图中 ②处，兴奋可以传到①③④⑤⑥处；在突触处完成“电信号→化 学信号→电信号”的转变；图乙中 b 处有突触小泡，a、b 点在 上一个神经元上，c、d 点在后一个神经元上，刺激 b 点时，由 于兴奋在神经纤维上的传导是双向的，并且 ab＝bd，b 和 c 之间 有突触，所以 a 处先兴奋，指针偏转一次，d 处后兴奋，指针又 偏转一次；刺激 c 点时，由于兴奋在突触处不能逆向传递，a 点 不产生神经冲动，d 点可产生神经冲动，所以指针偏转一次；兴 奋的传导是一个消耗能量的过程，抑制细胞的呼吸作用，会影响 神经兴奋的传导。

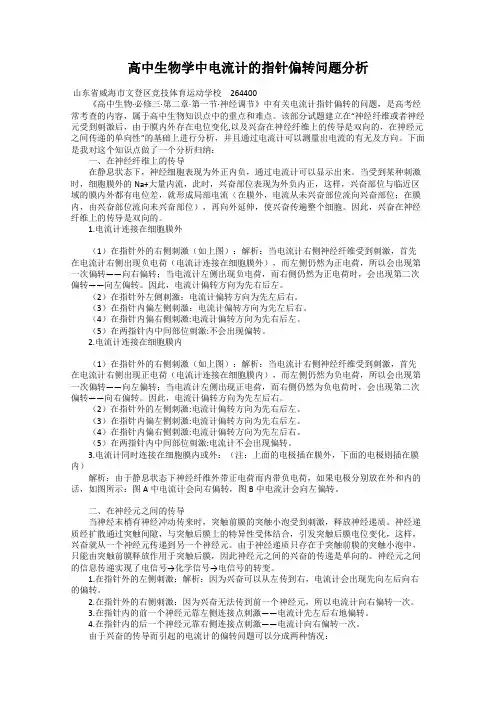

高中生物学中电流计的指针偏转问题分析
高中生物学中电流计的指针偏转问题分析山东省威海市文登区竞技体育运动学校264400《高中生物·必修三·第二章·第一节·神经调节》中有关电流计指针偏转的问题，是高考经常考查的内容，属于高中生物知识点中的重点和难点。
该部分试题建立在“神经纤维或者神经元受到刺激后，由于膜内外存在电位变化,以及兴奋在神经纤维上的传导是双向的，在神经元之间传递的单向性”的基础上进行分析，并且通过电流计可以测量出电流的有无及方向。
下面是我对这个知识点做了一个分析归纳：一、在神经纤维上的传导在静息状态下，神经细胞表现为外正内负，通过电流计可以显示出来。
当受到某种刺激时，细胞膜外的Na+大量内流，此时，兴奋部位表现为外负内正，这样，兴奋部位与临近区域的膜内外都有电位差，就形成局部电流（在膜外，电流从未兴奋部位流向兴奋部位；在膜内，由兴奋部位流向未兴奋部位），再向外延伸，使兴奋传遍整个细胞。
因此，兴奋在神经纤维上的传导是双向的。
1.电流计连接在细胞膜外（1）在指针外的右侧刺激（如上图）：解析：当电流计右侧神经纤维受到刺激，首先在电流计右侧出现负电荷（电流计连接在细胞膜外），而左侧仍然为正电荷，所以会出现第一次偏转——向右偏转；当电流计左侧出现负电荷，而右侧仍然为正电荷时，会出现第二次偏转——向左偏转。
因此，电流计偏转方向为先右后左。
（2）在指针外左侧刺激：电流计偏转方向为先左后右。
（3）在指针内偏左侧刺激：电流计偏转方向为先左后右。
（4）在指针内偏右侧刺激:电流计偏转方向为先右后左。
（5）在两指针内中间部位刺激:不会出现偏转。
2.电流计连接在细胞膜内（1）在指针外的右侧刺激（如上图）：解析：当电流计右侧神经纤维受到刺激，首先在电流计右侧出现正电荷（电流计连接在细胞膜内），而左侧仍然为负电荷，所以会出现第一次偏转——向左偏转；当电流计左侧出现正电荷，而右侧仍然为负电荷时，会出现第二次偏转——向右偏转。
2024届人教版高中生物一轮复习微专题16膜电位的测量与电流表指针偏转问题课件
(2)关于膜电位测量的相关曲线分析 电流计两极分别置于神经纤维膜的内侧和外侧，刺激神经纤维任何一侧， 会形成一个波峰，如图1所示。电流计两极均置于神经纤维膜的外侧(或内 侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2 和图3的判断可根据题中的提示得出。
2．电流表指针偏转方向与次数、幅度的判断 (1)电流表指针偏转方向与次数的判断(已知电流表指针的偏转方向与电流方 向相同)
奋(d处先兴奋)Leabharlann 图2 偏转一次原因分析
兴奋不能逆突 触结构传递到 左神经元(只有 d处兴奋)
刺激点
用相同 强度刺 激同时 处理a、 c两点
图1
原因分析
图2 原因分析
若ab≥bc，c点产生的兴奋同时传到b、
d，a、c产生的兴奋在ab段相遇后传导 若ab＝cd，电流表指
中断，电流表指针不偏转；若bc＞ab， 针偏转一次；若
刺激点 a点 e点
图1
原因分析
图2
原因分析
两次方向相反 两极处先后兴
兴奋可通过突
的偏转
奋(b处先兴奋) 两次方向相反 触传递，两极
两次方向相反 两极处先后兴 的偏转
处先后兴奋(b
的偏转
奋(b处先兴奋)
处先兴奋)
刺激点 c点
cd之间
图1 不偏转
原因分析 两极同时兴奋
两次方向相反 两极处先后兴
的偏转
[专题集训] 1．神经纤维受到刺激时，细胞膜上Na＋通道打开，膜外大量Na＋顺浓度梯 度流入膜内，Na＋通道很快就进入失活状态，与此同时，K＋通道开放，膜 内K＋在浓度差和电位差的推动下又向膜外扩散。下图表示用电表测量膜内 外的电位差，已知电表指针偏转方向与电流方向相同，下列相关的叙述， 正确的是( )
2020高考生物人教版一轮复习练习：高考加强课(十五)膜电位的测定及兴奋传导与传递的相关实验探究含解析
高考加强课(十五)膜电位的测定及兴奋传导与传递的相关实验探究一、膜电位的测量及电流表指针偏转问题的分析【考题范例】如图表示用电表测量神经纤维某部位在受到一次刺激前后膜内外的电位变化，下列有关说法正确的是()A．神经纤维在静息状态下膜内外的电位差为30毫伏B．左图装置测得的电位对应于右图中的B点的电位C．神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位D．兴奋在神经纤维上的传导是单向的[审答提示](1)神经纤维在静息状态下是外正内负，动作电位相反。
(2)神经纤维形成静息电位的主要原因是K＋通道打开，K＋外流，动作电位产生的主要原因是细胞膜上的Na＋通道开放，Na＋内流造成的，动作电位恢复到静息电位的过程，该过程中Na＋通道多处于关闭状态，K＋通道多处于开放状态。
解析：选C。
神经纤维在静息状态下膜内外的电位差为60毫伏，故A错误；左图装置测得的电位对应于右图中的A点的电位，故B错误；神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位，故C正确；兴奋在神经纤维上的传导是双向的，在神经元之间的传递是单向的，故D错误。
【备考锦囊】1．关于膜电位测量及曲线变化的分析电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据试题中的提示得出。
2．关于兴奋传导与电流表指针偏转问题的分析(1)指针偏转原理下面图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c”时灵敏电流计的指针变化如下：(2)在神经纤维上①刺激a点，b点先兴奋，d点后兴奋，电流表指针发生两次方向相反的偏转。
②刺激c点(bc＝cd)，b点和d点同时兴奋，电流表指针不发生偏转。
(3)在神经元之间(ab＝bd)①刺激b点，由于兴奋在突触间的传递速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流表指针发生两次方向相反的偏转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同一神经纤维上膜电位的测定及电流表偏转问题辨析1.神经细胞在静息时具有静息电位，受到适宜刺激时可迅速产生能传导的动作电位，这两种电位可通过仪器测量。
下列选项均为测量神经纤维静息电位示意图，正确的是( )A．B．C．D．2.若在图甲所示的神经纤维上给予一适当的刺激，则电流表偏转的顺序(如图乙)依次是( )A．②→①→②→③→②B．②→③→②→①C．③→②→①→②D．③→②→①3.如图甲是蛙坐骨神经纤维某位置上给予刺激示意图，图乙①～③中反应电表变化的顺序是( )A．①②③②B．②①③②C．③②①②D．②③②①4.若在图1所示神经的右侧给予一适当的刺激，则图2中电流表偏转的顺序依次是(电流表指针偏转方向与电流方向一致)( )A．②→①→②→③→②B．①→②→①→②→①C．③→②→③→②→③D．③→②→①→②→③5.将记录仪(R)的两个电极(a和b)置于一条结构和功能完好的神经纤维表面(如图)，给该神经纤维一个适宜的刺激使其产生兴奋，可在R上记录到电位变化。
下列对两电极电位高低的描述中，不正确的是( )①记录仪指针第一次偏转时，a点的电位高于b点②兴奋从a点传导到b点的方式是局部电流③记录仪指针第二次偏转时，b点的电位高于a点④b点兴奋时Na＋外流A．①②③B．①②④C．②③④D．①③④6.某神经纤维静息电位的测量装置及结果如图1所示，图2是将同一测量装置的微电极均置于膜外。
下列相关叙述不正确的是( )A．图1中膜内的钾离子浓度比膜外高B．图2测量装置所测电压为＋70 mVC．图2中若在C处给予适宜刺激，B处用药物阻断电流通过，则能测到电位变化D．图2中若在A处给予适宜刺激(B处未处理)，能测到电位的双向变化7.某神经纤维静息电位的测量装置及其测量结果如图1所示。
如果该神经纤维在B处用药物普鲁卡因处理，使电流在此处不能通过，将微电极均置于B两侧的膜外，然后在A处给一个适宜刺激(如图2所示)，那么测量的结果是( )A．B．C．D．8.图1的神经纤维上有A，B，C三个点，现将一个灵敏电流计连接到神经纤维细胞膜的表面A，B 两点，若在C处给一强刺激，则电流变化情况为图2中的( )图1A．B．C．D．图29.将记录仪(R)的两个电极置于某一条结构和功能完好的神经表面，如下图，给该神经一个适宜的刺激使其产生兴奋，可在R上记录到电位的变化。
能正确反映从刺激开始到兴奋完成这段过程中电位变化的曲线是( )A．B．C．D．10.河豚毒素是一种强力的神经毒素，目前并没有有效的解毒剂，它会和神经细胞的细胞膜上的钠离子通道结合，阻止钠离子内流。
如图所示用河豚毒素处理神经纤维，给A处适宜的刺激，图中膜外的ab两点间的电位差(即电势差)U ab随时间的曲线图正确的是( )A．B．C．D．11.将记录仪(R)的两个电极置于一条结构和功能完好的神经纤维的适当位置(如图所示)，给该神经纤维一个适宜的刺激使其产生兴奋，可在R上记录到电位的变化。
能正确反映从刺激开始到兴奋完成这段过程中电位变化的曲线是( )A．B．C．D．12.神经电位的测量装置如下图甲所示，其中箭头表示施加适宜刺激，阴影表示兴奋区域。
用记录仪记录a、b两电极之间的电位差，结果如下图乙所示。
若将记录仪的a、b两电极均置于膜外，其他实验条件不变，则测量结果是哪一个选项( )A．B．C．D．13.如图表示在神经纤维内Y和Z点插入微电极及灵敏电压计，在X处施以足够的刺激后，记录电极所记录的膜电位变化；下图中①至④为可能记录到的膜电位变化图。
下列各项的叙述中，正确的是( )A．电位变化为图①；记录电极为YB．电位变化为图②；记录电极为ZC．电位变化为图③；记录电极为ZD．电位变化为图④；记录电极为Y14.以枪乌贼的粗大神经纤维作材料，如图所示，在神经纤维的表面，放置两个相距2～3厘米的电极a和b，在图中的刺激点给予较强的电刺激。
依据观测到的电流表指针偏转情况所绘出的曲线是( )A．B．C．D．15.图甲为某一神经纤维示意图，将一电流表的a、b两极置于膜外，在X处给予适宜刺激，测得电位变化如图乙所示。
下列说法正确的是( )A．未受刺激时，电流表测得的为静息电位B．动作电位传导方向与神经纤维膜外局部电流方向相同C．在图乙中的t3时刻，兴奋传导至b电极处D． t1～t2，t3～t4电位的变化分别是Na＋内流和K＋外流造成的16.用图1装置测量神经元的膜电位，测得的膜电位变化如图2所示，下列选项正确的是( )①图2显示的是膜外电位变化②钠离子大量内流发生在cd段③a至b段为静息电位④将刺激点移到X处，显示的膜电位变化相反A．①②B．①③C．②④D．③④17.用图甲装置测量神经元膜电位，测得的膜电位变化如图乙所示，据此判断下列叙述不正确的是( )A．图乙显示的是由于刺激导致的膜外电位的变化B．钠离子大量内流是发生在b～c段，钾离子大量外流是发生在c～d段C．将图甲中刺激点移到X处，显示的膜电位变化幅度不变D．图乙中的横坐标可以表示时间，加大刺激强度膜电位变化幅度增大18.用图甲装置测量神经元膜电位，测得的膜电位变化如图乙所示，据此判断下列叙述正确的是( )A．图乙显示的是膜内电位B．钠离子大量内流是发生在cd段C． a至b段为动作电位D．将图甲中刺激点移到X处，显示的膜电位变化幅度相同19.以枪乌贼的粗大神经纤维作材料，在神经纤维某处的细胞膜内外放置电极a和b(如图)，在图中M点给予一次适宜刺激，通过电压表测量神经细胞膜内、外电位差(膜内外电位差＝膜外电位－膜内电位)，坐标图中符合实验结果的曲线是( )A．①B．②C．③D．④20.如图为神经纤维受刺激后所测得的膜电位变化，A，B，C，D为四种测量方式，其中能测出这种膜电位变化的是( )A．B．C．D．21.取出枪乌贼的粗大神经纤维，进行如图所示的实验。
将电流计的两个微型电极a、b分别置于神经纤维膜外，同时在c处给以一个强刺激，电流计的指针将( )A．不会发生偏转B．发生一次偏转C．发生两次方向相同的偏转D．发生两次方向相反的偏转22.如图中神经纤维上有A，B，C，D四个点，且AB＝BC＝CD。
现将一个电流计分别连接到神经纤维细胞膜的表面①AB之间、②BD之间、③AD之间。
在C处给一强刺激，其中电流计指针能够发生两次相反方向偏转的有( )A．①②B．①③C．②③D．①②③23.以枪乌贼的粗大神经纤维作材料，如下图所示。
图中箭头表示电流方向，下列说法错误的是( )A．在a点左侧刺激，依次看到现象的顺序是1、2、3、4B．在b点右侧刺激，依次看到现象的顺序是1、3、2、4C．在a、b两点中央刺激会出现1或4现象D．在a、b两点中央偏左刺激，依次看到现象的顺序是1、3、2、424.将记录仪的两个电极分别放置在神经纤维膜外的a、c两点，c点所在部位的膜已被损伤，其余部位均正常。
下图是刺激前后的电位变化，以下说法不正确的是( )A．兴奋的产生与膜对Na＋的通透性改变有关B．被损伤部位c点的膜外电位为负电位C．兴奋传到b点时记录仪的指针将向左侧偏转D．结果表明兴奋在神经纤维上以电信号形式传导25.将电流计的两个电极分别放置在a、c两点，且ab＝bc，c点所在部位的膜已被损伤，其余部位均正常。
下列各图是刺激前后电流计的偏转状况，以下说法正确的是( )A．静息时c处膜外的电位为正电位B．兴奋传到b点时电流计会向右偏转C．图丙a处的膜外钾离子浓度比膜内低D．若改为刺激b点，电流计不会偏转26.给离体的神经纤维连接一灵敏电流计，并给予如图所示的适当刺激，图①②③表示电流计指针的偏转情况。
下列有关说法正确的是( )A．电流计指针发生四次方向相反的偏转B．图①中的a和图③中的b电极处的膜均处于未兴奋状态C．图①中的b和图③中的b电极处的膜均处于兴奋状态D．电流计指针偏转的顺序依次是①→②→③→①27.如图表示连接有电流表的一段神经纤维，且bc与cd的距离相等，下列说法错误的是( )A．刺激a点时，d点膜电位为外正内负B．当兴奋从a点传至d点时，b点膜电位为外正内负C．刺激c点时，电流表的指针发生偏转一次D．当兴奋从a点传至d点时，电流表发生两次方向相反的偏转28.如图表示用微电表测定神经纤维ab及对其上的某处刺激后记录的某一时刻膜电位图，下列有关说法正确的是( )A．神经冲动正从b端向a端传导B．①⑤处均没有发生Na＋的跨膜转运C．③⑤处均有K＋外流，且速度相同D．③处电表指针即将右偏，④处电表相反29.下图为蛙后肢坐骨神经的示意图，如果在电极a的左侧给一适当的刺激，则( )A． ab之间会产生电流，方向为a→bB．相应的膜内侧电流方向为b→aC．兴奋在整个神经纤维中的传导方向与膜内侧电流方向一致D．电流计指针会发生两次相同的偏转30.取出枪乌贼完整无损的粗大神经纤维置于适宜环境中，进行如图实验。
G表示灵敏电流计，a、b为两个微型电极，阴影部分表示开始发生局部电流的区域。
下列关于该图的叙述错误的是( )A．静息状态时的电位，A侧为正，B侧为负B．局部电流在A侧由未兴奋部位流向兴奋部位C．刺激c处，兴奋在B侧传导方向与电流方向相同D．刺激c处，电流计指针只发生一次偏转31.以下是测量神经纤维膜电位变化情况的示意图，相关叙述错误的是( )A．图甲中指针偏转说明膜内外电位不同，测出的是动作电位B．图甲中的膜内外电位不同，主要是由于K＋外流形成的C．图乙中刺激神经纤维会引起指针发生两次方向相反的偏转D．图乙中产生的兴奋会以局部电流的形式向两侧快速传导32.如图表示用电表测量膜内外的电位差。
当神经纤维受到刺激时，细胞膜上Na＋通道打开，膜外Na＋顺浓度梯度大量流入膜内，此后Na＋通道很快就进入失活状态，同时K＋通道开放，膜内K＋在浓度差和电位差的推动下向膜外扩散。
下列相关叙述中正确的是( )A．神经纤维在静息状态下，电表不能测出电位差B．受刺激后膜外Na＋大量流入膜内，兴奋部位膜两侧的电位是外正内负C．神经纤维受刺激时，兴奋传导方向与膜外局部电流方向相同D．从神经纤维受刺激到恢复静息状态，电表指针两次通过0电位33.如图1、2表示用电表测量神经纤维某部位在受到一次刺激前后膜内外的电位变化，下列有关说法正确的是( )A．神经纤维受刺激时，兴奋传导方向与膜外局部电流方向相同B．图②中的B点时，K＋大量流出细胞膜C．神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位D．神经纤维在静息状态下，电流表不能测出电位差34.如图表示用电表测量神经纤维某部位在受到一次刺激前后膜内外的电位变化，下列有关说法正确的是( )A． AC段Na＋内流消耗了能量B．图1装置测得的电位对应于图2中的B点的电位C．神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位D．若增大神经元周围模拟溶液中Na＋浓度，则C点位置下移35.如图表示用电表测量神经纤维某部位在受到一次刺激前后膜内外的电位变化，正确的说法是( )A．神经纤维在静息状态下膜内外的电位差为＋30毫伏B．左图装置测得的电位对应于右图中的B点的电位C．适当降低细胞外液中的Na＋浓度，将导致C点的电位增大D．神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位36.微电流计连接的两个电极分别放在神经纤维膜的表面，并在图示位置给予一个足够强度的刺激。
