防坠落装置介绍
施工升降机防坠器工作原理
施工升降机防坠器是一种安全装置，用于避免施工升降机在运行中发生坠落事故。
其工作原理通常包括以下几个方面：1. 重力式防坠器：当升降机突然下坠时，由于防坠器的设计原理，重量锤子会向下移动并自动锁死升降机，并通过钢丝绳来限制升降机的下降距离，避免产生严重的坠落事故。
2. 液压式防坠器：该类型的防坠器使用的是液压油缸，当升降机发生下坠时，防坠器内部的活塞可以自动移动并锁死升降机，起到限制下降速度和距离的作用，从而避免更严重的事故。
3. 电磁式防坠器：当升降机出现下降速度超过规定范围的情况时，电磁防坠器会将制动器加紧并立即起到制动止跌的作用，从而有效保护乘客的人身安全。
在上述三种防坠器中，重力式防坠器应用最为广泛，使用方便，并且性价比高。
但对于大型施工升降机，液压式和电磁式防坠器通常更为可靠和安全。
除了这些常见的施工升降机防坠器，还有一些新型的安全装置，例如：1. 机械式安全卡环：在升降机运行的每个阶段都设有一个机械式安全卡环，当升降机发生异常情况时，该安全卡环即会马上启动并起到保护作用。
2. 摆线减速器：可以降低升降机在下降过程中的速度，从而达到避免坠落和碰撞的目的。
3. 倾斜控制系统：可以实时检测升降机的倾斜状态，并利用计算机技术对其进行精确控制，以确保升降机稳定运行。
这些新型的安全装置主要通过机械、电子等方式来检测和控制升降机的运行状态，从而提高升降机的安全性和稳定性。
一般来说，随着科技的进步，越来越多的创新安全装置将被应用到施工升降机中，以更好地确保施工作业的人员安全。
除了施工升降机的防坠器和其他安全装置，对施工升降机的操作人员的要求也是至关重要的。
以下是操作人员需要遵守的一些基本要求：1. 操作人员必须具备相关职业资格证书，并按照规章制度进行操作。
2. 在操作升降机之前，应认真检查设备是否完好，特别是对防坠器、安全卡环等安全装置进行检查。
3. 在运行升降机时，操作人员必须立即停止升降机并排除问题，如果发生紧急情况，应当立即通知相关人员予以解决。

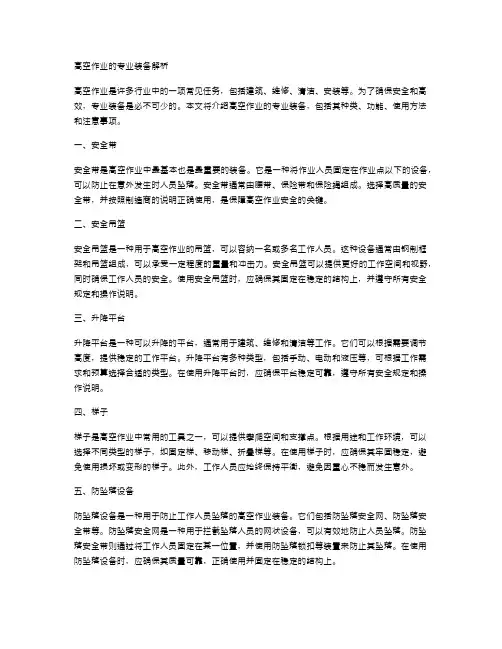

高空作业的专业装备解析
高空作业的专业装备解析高空作业是许多行业中的一项常见任务，包括建筑、维修、清洁、安装等。
为了确保安全和高效，专业装备是必不可少的。
本文将介绍高空作业的专业装备，包括其种类、功能、使用方法和注意事项。
一、安全带安全带是高空作业中最基本也是最重要的装备。
它是一种将作业人员固定在作业点以下的设备，可以防止在意外发生时人员坠落。
安全带通常由腰带、保险带和保险绳组成。
选择高质量的安全带，并按照制造商的说明正确使用，是保障高空作业安全的关键。
二、安全吊篮安全吊篮是一种用于高空作业的吊篮，可以容纳一名或多名工作人员。
这种设备通常由钢制框架和吊篮组成，可以承受一定程度的重量和冲击力。
安全吊篮可以提供更好的工作空间和视野，同时确保工作人员的安全。
使用安全吊篮时，应确保其固定在稳定的结构上，并遵守所有安全规定和操作说明。
三、升降平台升降平台是一种可以升降的平台，通常用于建筑、维修和清洁等工作。
它们可以根据需要调节高度，提供稳定的工作平台。
升降平台有多种类型，包括手动、电动和液压等，可根据工作需求和预算选择合适的类型。
在使用升降平台时，应确保平台稳定可靠，遵守所有安全规定和操作说明。
四、梯子梯子是高空作业中常用的工具之一，可以提供攀爬空间和支撑点。
根据用途和工作环境，可以选择不同类型的梯子，如固定梯、移动梯、折叠梯等。
在使用梯子时，应确保其牢固稳定，避免使用损坏或变形的梯子。
此外，工作人员应始终保持平衡，避免因重心不稳而发生意外。
五、防坠落设备防坠落设备是一种用于防止工作人员坠落的高空作业装备。
它们包括防坠落安全网、防坠落安全带等。
防坠落安全网是一种用于拦截坠落人员的网状设备，可以有效地防止人员坠落。
防坠落安全带则通过将工作人员固定在某一位置，并使用防坠落锁扣等装置来防止其坠落。
在使用防坠落设备时，应确保其质量可靠，正确使用并固定在稳定的结构上。
总之，高空作业的专业装备对于保障工作人员的安全和提高工作效率至关重要。
本文介绍了五种常见的专业装备及其功能和使用方法，包括安全带、安全吊篮、升降平台、梯子和防坠落设备。
施工升降机防坠安全器工作原理
施工升降机防坠安全器工作原理引言施工升降机是用于在建筑工地等高空作业场所进行人员和物品运输的重要设备。
为了保证施工升降机的安全可靠性，防止人员和物品从升降机上坠落，需要配备相应的防坠安全器。
本文将详细解释与施工升降机防坠安全器工作原理相关的基本原理。
施工升降机防坠安全器概述施工升降机防坠安全器是一种用于保护人员和物品免受意外坠落伤害的装置。
它主要通过感知升降机运行状态，一旦检测到异常情况，即刻启动相应的措施来保护人员和物品的安全。
施工升降机防坠安全器基本组成施工升降机防坠安全器通常由以下几个基本组成部分组成：1.感知装置：用于感知升降机运行状态，包括速度、位置等参数。
2.控制装置：根据感知装置提供的信息，判断是否需要启动保护措施，并控制相应的动作。
3.保护措施：一旦控制装置判断需要启动保护措施，将会触发相应的动作来保护人员和物品的安全。
施工升降机防坠安全器工作原理施工升降机防坠安全器的工作原理可分为感知、判断和保护三个阶段。
感知阶段在感知阶段，感知装置会实时监测升降机的运行状态，包括速度、位置等参数。
常用的感知装置包括传感器、编码器等。
传感器通常通过测量升降机运行过程中产生的物理信号来获得相关参数。
加速度传感器可以通过测量升降机运行过程中产生的加速度信号来获取速度信息。
编码器则通过在升降机导轨上安装编码器传感器，并通过计算导轨上标记点之间的距离变化来获取位置信息。
判断阶段在判断阶段，控制装置会根据感知装置提供的信息对升降机运行状态进行判断，并决定是否需要启动保护措施。
一般来说，当升降机运行速度过快、位置超出安全范围或者其他异常情况发生时，控制装置会判断出存在危险，并触发相应的保护措施。
保护阶段在保护阶段，一旦控制装置判断需要启动保护措施，将会触发相应的动作来保护人员和物品的安全。
常见的保护措施包括紧急制动、报警提示等。
紧急制动是指通过刹车装置迅速减速或停止升降机运行，以防止进一步的危险。
报警提示则是通过声光信号等方式提醒人员注意危险情况。
建筑施工预防高空坠落的措施
建筑施工预防高空坠落的措施在建筑施工过程中，高空坠落事故是一种发生频率较高、危害较大的事件。
因此，采取必要的措施以预防高空坠落事故的发生十分重要。
下面就建筑施工预防高空坠落的措施进行详细介绍。
安全防护装置在施工过程中，必须设置安全防护装置以预防高空坠落事故。
常用的安全防护装置包括了安全网、安全护栏、安全带等。
其中，安全护栏和安全带是两种最常用的安全防护装置。
安全护栏安全护栏是建筑施工中常用的安全防护装置，通过安装在高处的护栏，有效的防止人员误触掉落或跌落。
当安放在较高的高度时，应在现场安装人员的督促下进行。
安全带安全带是另一种重要的安全防护装置。
当作业人员在高处工作时，可以将其固定在安全带上，以起到防止跌落的作用。
使用安全带时，必须确保其可以承受人员体重，而且要严格按照使用说明书进行操作。
应急措施即使在完善的防护装置下，在高处作业时，仍不能完全排除高空坠落的风险。
因此，当发生坠落事故时，及时采取应急措施将是至关重要的。
常见的应急措施包括紧急救援和急救等。
紧急救援在建筑施工中，针对高空坠落事故的紧急救援措施十分必要。
当出现高空坠落事故时，必须立即通知现场的救援员或其他安全管理人员进行紧急救援。
急救在高空坠落事故中，伤员往往需要尽快接受急救处理，以降低后果的严重度。
应急救人员必须熟悉急救技能，并随时准备应对紧急情况。
经验分享建筑施工防护措施的实施需要全体员工的共同努力和严格执行，才能真正地发挥出其效果。
在施工过程中，建筑施工的负责人还应及时组织针对性培训，提高员工的安全意识。
此外，还要合理规划施工时间表，尽可能减少在高处作业的时间和次数；同时还要合理组织施工，以尽可能减少施工区域内的人员数量。
这样既可以避免施工过程中对周围环境产生影响，同时还能保证高处作业工作的安全自保。
结论建筑施工过程中，采取必要的防护措施以预防高空坠落事故的发生是非常重要的，在实践的过程中，各种安全防护设施都必须随时检查保养，所有的安全设施都必须完好并且能够正常工作。

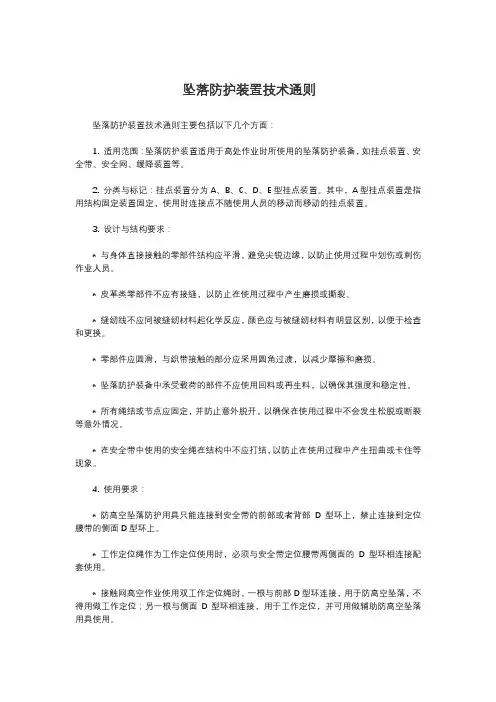

坠落防护装置技术通则
坠落防护装置技术通则坠落防护装置技术通则主要包括以下几个方面：1. 适用范围：坠落防护装置适用于高处作业时所使用的坠落防护装备，如挂点装置、安全带、安全网、缓降装置等。
2. 分类与标记：挂点装置分为A、B、C、D、E型挂点装置。
其中，A型挂点装置是指用结构固定装置固定，使用时连接点不随使用人员的移动而移动的挂点装置。
3. 设计与结构要求：* 与身体直接接触的零部件结构应平滑，避免尖锐边缘，以防止使用过程中划伤或刺伤作业人员。
* 皮革类零部件不应有接缝，以防止在使用过程中产生磨损或撕裂。
* 缝纫线不应同被缝纫材料起化学反应，颜色应与被缝纫材料有明显区别，以便于检查和更换。
* 零部件应圆滑，与织带接触的部分应采用圆角过渡，以减少摩擦和磨损。
* 坠落防护装备中承受载荷的部件不应使用回料或再生料，以确保其强度和稳定性。
* 所有绳结或节点应固定，并防止意外脱开，以确保在使用过程中不会发生松脱或断裂等意外情况。
* 在安全带中使用的安全绳在结构中不应打结，以防止在使用过程中产生扭曲或卡住等现象。
4. 使用要求：* 防高空坠落防护用具只能连接到安全带的前部或者背部D型环上，禁止连接到定位腰带的侧面D型环上。
* 工作定位绳作为工作定位使用时，必须与安全带定位腰带两侧面的D型环相连接配套使用。
* 接触网高空作业使用双工作定位绳时，一根与前部D型环连接，用于防高空坠落，不得用做工作定位；另一根与侧面D型环相连接，用于工作定位，并可用做辅助防高空坠落用具使用。
* 防高空坠落防护用具的挂点必须是安装牢固的部件，一般情况下不得“低挂高用”。
* 上下支柱和高空作业，必须使用防坠落防护用具。
* 更换防坠落防护用具时，必须先装设好新的防坠落防护用具后，再撤除旧的防坠落防护用具。
* 任何时候严禁出现无高空坠落防护用具的现象。
* 在使用基于安全系绳的抓绳器时，在同一时间内，只允许一个人使用安全系绳上下。
* 安全绳禁止作为吊绳来使用。
杆塔作业防坠落装置主要技术规定
杆塔作业防坠落装置主要技术规定一、总体要求和原则1.为规范杆塔作业防坠落装置推广应用，统一导轨型式、材料材质、安装尺寸、关键部件，以确保防坠落装置安全可靠、通用互换，方便运行维护。
2.本规定杆塔作业防坠落装置是指永久性导向型防坠落装置，不包括施工、检修过程中临时采取的防高空坠落设施。
3.钢管杆塔、30m及以上杆塔和110kV及以上新建线路杆塔应装设杆塔作业防坠落装置。
4.杆塔作业防坠落装置采用单侧全程安装（包括杆塔垂直部分、曲臂、横担、地线支架），杆塔横担部分可采用与垂直部分同一型式不同腹板厚度的导轨，并与垂直导轨采用同一自锁器。
5.新建线路杆塔作业防坠落装置应与杆塔设计、制造、安装、验收、投运一并考虑，做到“五同时”。
二、杆塔作业防坠落装置应满足的标准6.杆塔作业防坠落装置应符合企业标准Q/GDW162《杆塔作业防坠落装置》要求，以及国家、行业和公司相关标准、规程、规范要求。
7.杆塔防坠落装置的生产厂家必须具有国家相关部门（省级及以上技术监督部门）颁发的生产许可证或企业标准已在质量监督检验部门备案以及必须通过省级或省级以上产品鉴定机构的鉴定；产品必须经过国家授权认可的检测机构进行的型式试验，并且试验合格。
三、装置选型及主要参数8.为规范防坠落装置产品，在调研的基础上，对比分析，推荐出符合我国国情、安全可靠、技术先进、经济适用的统一产品型式。
9.导轨选型应确保导轨设计强度、刚度，且不易积灰、积雪（冰），保证全天候使用。
垂直（含倾斜）导轨宜采用T型导轨；水平导轨宜采用T型导轨。
10. 自锁器选型。
结合T型导轨，自锁器推荐采用杠杆式原理。
11.转向器选型。
转向器应具有防脱和定位功能，材质宜采用Q345热浸镀锌钢材。
推荐采用转盘式。
12.连接件选型。
垂直导轨与杆塔连接件推荐在导轨端采用夹具连接，在杆塔端采用螺栓连接，也可在导轨端采用螺栓另端采用夹具连接；倾斜导轨与杆塔连接件两端均采用夹具连接。
水平T型导轨与杆塔连接件两端均采用夹具连接，个别地方可增设支撑件。
防坠安全器
防坠安全器防坠安全器是一种在高空工作中使用的安全设备，一般被用于建筑、电力、通讯、航空、架线、桥梁等各种高空作业或登高活动中。
它主要的作用是在工作人员意外坠落时通过弹力和阻力作用来减缓、甚至停止下坠的速度，保护人员的安全。
防坠安全器根据构造方式和作用方式的不同可分为多种类型，比如多点式安全器、锁扣式安全器、卡环式安全器、安全带式安全器、网式防坠安全器等，不同的安全器适用于不同的高空作业。
其中，比较常用的多点式安全器是由两根钢丝绳或带子和一个联锁装置组成的，工作人员穿戴好安全带并将钢丝绳或带子固定在高处的固定装置上，当工作时在钢丝绳或带子的另一端挂上联锁装置，联锁装置自动夹住钢丝绳或带子，当工作人员失足坠落时，联锁装置即刻启动，防止钢丝绳或带子因失去张力而断裂，同时使工作人员减速停止下坠，达到防坠目的。
锁扣式安全器则是通过一个一次性的锁扣来连接工作人员和安全带，当工作人员有意或无意间翻身时，锁扣能自动锁定，以防止工作人员失去平衡坠落。
而卡环式安全器则是在安全带上面加装一个卡环，在工作时将卡环与固定装置连接，当工作人员失足坠落时，卡环自动锁住固定装置，起到防坠作用。
另外一个较为常用的防坠安全器是网式防坠安全器，它是一款比较便携的装备，为每名工作人员提供了足够的空间，能保证工作人员的安全，它由弹性绳、绳索和涨紧装置等部件组成，网式防坠安全器的使用方法也非常简单，只需将其固定在作业区域上方几米到几十米高处的固定装置上即可。
为了确保每名工作人员的安全，防坠安全器使用时需要经过专业人士的操作和维护。
首先，在使用前需要对安全装置进行检查和测试，确保其符合相关的安全标准和规定，并有效地保证工作人员的安全；其次，在使用过程中需要对防坠装置的使用情况及时监测和检查，并按照规定及时更换或进行维修。
在高空作业时，一定要保持冷静和集中精力，正确使用防坠安全器，这样才能确保每名工作人员的安全。
防坠安全器是一种比较常见的高空安全装备，越来越多的企业将其列入了高空安全保障的重要部分。
防坠落装置技术规范书
2.2 技术要求和性能参数2.2.1 一般要求1）刚性导轨及其安装附件的产品正常寿命与杆塔结构寿命相同，自锁器和速差式自控器的产品正常寿命不小于3 年，系带、连接器及其他等部件的产品正常寿命按照GB 6095 的规定执行。
2）除本招标文件规定的技术要求外，其他技术参数须满足《国家电网公司新建线路杆塔作业防坠落装置通用技术规定（试行）》（国家电网公司基建[2010]184号）的要求。
3）防坠落装置应在不同型式杆塔及部位均能有效锁止。
防坠落装置的导轨在不同型式的杆塔及部位均能安装。
4）作业人员及可能携带备品、备件的质量总和最大为100kg。
5）作业人员使用防坠落装置时应佩戴全身系带。
6）防坠落装置与杆塔连接应安全可靠、构造简单，不改变或影响杆塔的正常使用，不损害杆塔结构。
7）防坠落装置螺栓采用6.8级，导轨与杆塔连接应全部使用1螺栓1 平垫圈1 普通螺母1 薄螺母（与铁塔要求一致）。
其中，从塔脚基础顶面以上钢管塔12m、角钢塔10m高度范围内（长短腿铁塔以最短腿的塔脚计算）连接部件的所有连接螺栓，应使用防卸螺栓（应与普通螺母同厚度）。
8）防坠落装置中与作业人员身体接触的部件，其材料应避免对皮肤产生刺激、导致过敏等现象。
9）防坠落装置中的所有金属部件必须采取防腐措施，如热浸镀锌等。
10）本工程铁塔在一个塔腿上安装防坠落装置，垂直和倾斜导轨采用T 型，水平导轨采用不锈钢钢绞线。
11）单回路角钢塔的塔身导轨利用主材脚钉孔采用螺栓连接，并采取防松措施，横担导轨可采用夹具连接。
防坠落装置导轨与塔厂放样后的铁塔加工图配合制作。
12）双回路钢管塔的塔身导轨安装在爬梯杆上，采用夹具与爬梯杆连接，不需要焊接，防坠落装置导轨与塔厂放样后的铁塔加工图配合放样制作。
13）铁塔施工图中脚钉间距按铁塔放样后的尺寸进行布置，导轨的安装孔间距不宜大于1600mm,除安装用孔外，不得出现多余的孔。
14）塔身垂直导轨外平面与角钢肢背或肢尖距离为100mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二.两种形式
按导轨和防坠器配合形式 导轨内置式 和
导轨外置式
防坠装置是属于特种防护用品，根据国家安 监总局1号令,特种防护用品必须要经过安监 部门认可的检测机构的检测和国家安全生产 监督管理总局的鉴定。我公司的防坠落装置 是至今唯一通过国家安监总局鉴定的防坠落 保护产品。
三.自锁原理
防坠器的自锁原理是利 用偏心凸轮旋转自锁的 原理.
T型导轨得到了评审和鉴定专家的认可,国网 的评估报告也给予充分的肯定。
六.特点
1.安装简便：不需改变原杆塔结构，采用专用附件 固定，可在杆塔任意部位安装。
2.安全可靠：偏心轮锁定可靠，防坠器配合导轨载 荷≥15kN；防坠器能自动调节复位，保证有效锁 止。
3.操作方便：上下无需手的辅助，轻松自如。 4.冲击力小：制动迅速，经真人和人模试验，冲击
力小于4000N。 5.防盗性能好：导轨采用钢质或高强度铝合金材料，
同时采用防盗螺栓固定，不易被盗。
七.试验
干 燥 状 态 下
滑移<10mm
喷 水 状 态 下
滑移<25mm
涂 油 状 态 下
滑移<60mm
八.相关标准
国网公司企业标准Q/GDW 162-2007 《杆塔作业防坠落装置》
浙江省电力公司企业标准Q/ZDJ49-2006 《电力高空作业防坠落技术要求》 安全带国家标准GB6095/6096 天弘公司企业标准Q/NBTH09-2004 《导轨式防坠落装置》
本防坠器还能从水平导 轨移动时的不锁定状态 自动在垂直导轨上复位, 保证了下滑时可靠锁定.
四.装置组成
防坠落产品是由多个部件组成的一套装置 它是由 导轨 防坠器 安全带 组成的
五.T 型结构优势
T型导轨和U型导轨结构装置相比： 操作更方便. 结构更简单. 便于安装固定. 更方便维护. 更便于除冰和清除污秽.
10KV到110KV的线路杆塔和变电构架上应用。
以上有不当之处，请大家给与批评指正， 谢谢大家！
23
一.产品概况
防坠落安全保护装置是浙江省公司 的科技项目,由宁波天弘电力器具有限公 司和绍兴电力局共同研制完成。
防坠落装置分临时性装置和永久性 装置。 固定导轨结构的防坠落装置 分导轨内置式(T型)和外置式(U型)两种。 以上两种结构防坠装置的专利我们于04 年7月申请，05年9月授权。
产品经过浙江省安监局和省电力公 司的联合评审,通过国家安监总局的鉴定, 鉴定意见认为：“T”型导轨的内置式的 结构更合理,且便于安装和维护，更便于 清理冰雪，因此我们今天主要就以“T” 型结构的导轨内置式防坠装置进行完善 和推广。
垂直、水平导轨连接，并使防坠器向上下和水平方向 自行滑动。工人将防坠器套在导轨上即可移动并得到 塔上作业全程坠落保护。
酒杯塔上作业的防坠方案
在酒杯塔上布设垂直和水平导轨通过转向 器将曲臂及横担之间导轨连接,实现塔上作业全 程保护。
水泥杆上安装方案
防在 坠原 导爬 轨梯
中 间 加 装
十.应用范围
防坠落装置的技术标准
1、防坠和导轨锁止静荷载大于15kN，不滑 移且不变形。
2、导轨和铁塔可靠安装，保证静荷载为15kN 不被破坏。
3、防坠器配合导轨经100kg佩重，1m冲击距 离进行冲击试验，锁止可靠且完好无损。
4、锁止距离（滑移距离），应不大于0.20m。 5、安全带及连接绳应符合GB6095标准。 6、坠落冲击力小于6000N。
应用范围广： 输电线路铁塔、钢管杆、水泥杆；发电
厂、变电所的构架；移动通讯塔或其它高 处工作的场所。
十一.安装使用
目前除了贵州、海南、西藏没有安装外，其它省、市（区）都 有安装我们的防坠装置。
08年国网带电作业比武选用我们的防坠装置，由此国网系统的 网、省公司教培中心（学校）大都安装了我们的装置。
九.安装
铁塔，钢管杆只要加一简 单夹具就能很好的固定。
铁塔主材安装简图
干字型铁塔上作业的防坠方案:
在干字型塔上布设垂直和水平导轨、通过转向器将垂直、水平导 轨连接，并使防坠器向上下和水平方向自行滑动。工人将防坠器套 在导轨上即可移动并得到坠落保护。
猫头型铁塔上作业的防坠方案: 在猫头型塔上布设垂直和水平导轨、通过转向器将
