QJZ-200S、300S、400S(智能)矿用隔爆兼本质安全型真空电磁起动器使用说明书
在开关使用安装前，应仔细阅读本使用说明书QJZ — / 1140（660）S200300400矿用隔爆兼本质安全型双速电动机真空电磁起动器使 用 说 明 书哈尔滨煤矿电器厂在开关使用安装前，应仔细阅读本使用说明书一、用途及使用条件1、用途：QJZ— 200、300、400 /1140（660）S矿用隔爆兼本质安全型双速电动机真空电磁起动器（以下简称起动器）适用于煤矿井下和其它周围介质含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、1140V或660V，电流至200A、300A、400A的线路中，对三相鼠笼型双速感应电动机进行起动和停止控制。
起动器使用PIR — 400SH智能型单片机综合保护器，具有过载、相不平衡、漏电闭锁、短路等保护及相应的故障显示。
显示采用10×5汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。
起动器的控制电路使用XD-3型本质安全型先导组件，使其远方控制电路为本质安全型电路。
2、工作条件a、环境温度－5～40℃；b、海拔高度不超过2,000m，气压为0.8×105 ~ 1.1×105 Pa；c、周围空气相对湿度不大于95%（+25℃）；d、在有沼气爆炸性混合物的矿井中；e、在无显著摇动与冲击振动的地方；f、在无破坏绝缘的气体或蒸汽的环境中；g、与水平面的安装倾斜度不超过15°；h、在无滴水的地方；i、污染等级3级；j、防护等级IP54；k、安装类别Ⅲ 类。
3、防爆型式及防爆标志防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]Ⅰ4、产品型号及其含义起动器的型号及其含义如下：Q J Z — 200、300、400 / 1140（660） S5、执行标准：Q/HMD 017－2008 矿用隔爆兼本质安全型双速电动机真空电磁起动器MT/T592-1996 矿用隔爆型低压交流双速真空电磁起动器GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求；GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”；GB3836.3-2000 爆炸性气体环境用电气设备第3部分：增安型“e”；GB3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”。
QJZ2-400(315、200)矿用隔爆兼本质安全型真空电磁起动器说明书.
QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司2008年 7 月注意事项1 安装使用前请详细阅读使用说明书！2 严禁带电开盖！3 严禁损伤防爆面！4 在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
5 在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
6 起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2.型号的组成及代表意义Q J Z 2–□ / □额定工作电压，V额定工作电流，A真空隔爆兼本质起动器起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： Q/320123LFC31-2008 MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2. 矿井大气压力（80～110）kPa（在地面使用时海拔高度不超过2000m）；3. 相对湿度不大于95％（＋25℃时）；4. 在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5. 在无破坏绝缘的气体或蒸汽的环境中；6. 在无显著摇动和冲击振动的地方；7. 在与水平面安装倾斜度不超过15º；8. 能防止滴水的地方；9. 污染等级：3级；10.安装类别：Ⅲ类。
三结构概述起动器由安装在撬形底架上的方形隔爆外壳和芯架小车组成，如图1，如图2所示。
隔爆外壳分上、下腔两部分。
上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压底式引入装置。
QJZ-200双速双回路真空电磁起动器说明书
QJZ-2×200／1140SA矿用隔爆兼本质安全型双速双回路真空磁力起动器一、概述：QJZ一2×200／1140SA矿用隔爆兼本质安全双速双回路真空磁力起动器(以下简称起动器)适用于含有甲烷及煤尘爆炸危险的煤矿井下，可分别控制二台三相交流双绕组双速电动机，也可以同时控制二台双绕组双速电动机是煤矿井下大功率双速驱动输送机、皮带输送机、刨煤机等的必备电控设备。
该起动器采用快速开门结构和可靠的闭锁装置，结构合理，操作方便等优点。
起动器因采用了先进的真空接触器和电子保护单元，分断能力高，电寿命长，功能齐全，CMOS逻辑保护单元及固体显示单元，在国内居领先地位。
起动器内所有零部件和线路符合有关技术标准；并通过严格的质量控制，因此使起动器保养费用低，可大大减少因起动器出现故障而导致的停产事故。
二、工作条件：1、海拨高度不超过2000米；2、周围介质温度不高于+40％、不低于-20℃；3、周围空气相对湿度不大于95％(25℃)；4、安装面与垂直的倾斜度不超过l5度；．5、须能防止雨和雪侵入起动器内部。
三、外形尺寸见图l：图l 外形图四、主要性能和技术参数：1、额定电压：ll40V或660V线路电压不低于额定值的75％不高于额定值的l l0％，起动器能可靠工作。
2、额定电流：2×200A3、频率：50-60赫4、电流整定范围与方式：10-200A有级粗调、无级时钟式细调5、主回路真空接触器性能指标：(1)接通能力：2500A 100次(2)通断能力：2000A 25次(3)极限分断能力：4500A 3次(4)电寿命：AC3负荷>60万次 AC4负荷>6万次6、隔离换向开关分断能力2500A7、控制双速电动机功率范围：(ηCOSO=0．75)1140V 2×(15-300KW) 660V 2 ×(9-170KW)8、控制方式：(1)本质安全型先导回路：最高开路电压24V最大短路电流l39mA；(2)远控、近控选择；(3)单机、双机控制选择；(4)手动切换、自动切换功能选择；(5)手动测试选择。
QJZ矿用隔爆兼本质安全型真空电磁起动器说明书新
QJZ矿⽤隔爆兼本质安全型真空电磁起动器说明书新执⾏标准：Q/JYKD102-2007MT111-1998QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器使⽤说明书Ex d[ib]Ⅰ河南省济源市矿⽤电器有限责任公司⽬录⼀、⽤途与特点 (1)⼆、适⽤范围 (1)三、型号说明 (1)四、主要性能和技术参数 (1)五、结构特征 (2)六、操作⽅法与⼯作原理 (5)七、使⽤和维护 (15)⼋、标志、包装、运输及贮存 (16)九、电器元件明细表 (17)⼗、订货须知 (8)⼗⼀、常见故障及处理⽅法 (9)安装使⽤之前，请详细阅读本《安装使⽤说明书》，并按规定要求操作使⽤！在使⽤和维修时，不得改变与本安电路有关的电⽓元件的要求、规格及参数！⼀、⽤途与特点1、QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器（以后简称起动器），适⽤于煤矿井下交流50Hz，电压380V、660V、1140V，额定电流⾄400A的线路中，直接或远距离对三相交流异步电动机进⾏起动、停⽌、保护并可在电动机停⽌时进⾏换向。
2、起动器采⽤平移式快开门结构，本体为推拉式结构并有内置导轨，可⽅便地拉出本体，控制元件独⽴安装在⼀块⾯板上能够快速更换。
核⼼保护部分采⽤ZKJB-K1型中⽂智能化综合保护器作控制单元，具有漏电闭锁、过载保护、短路保护、断相保护、⽋压保护、过电压保护、程控保护等功能。
3、起动器采⽤全中⽂液晶显⽰，能够显⽰起动器的多种参数，如起动器整定参数、绝缘电阻值、⼯作电流值、⼯作电压值及⼯作和故障类型、故障参数等。
它的最⼤优点是可使电流值在0-400（315、200）A之间连续可调，精度可达安培级，分辨率1A。
当线路出现过流、短路、漏电闭锁、⽋压、缺相、程控失败等故障时，能⾃动切断供电电路并显⽰、记忆故障类型及故障参数，同时将起动器闭锁并提供有关故障⽂字信息，只有排除故障并⼈⼯复位后才能重新合闸送电。
QJZ-200、315、400说明书智能 3207-01

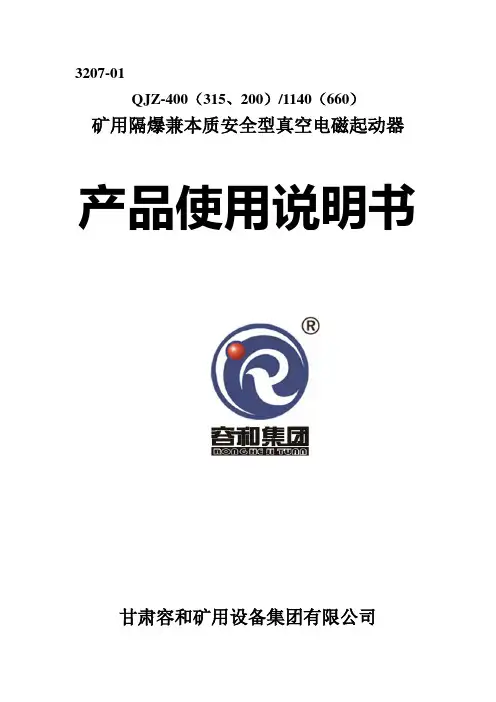

3207-01QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2008.09.06出版1 用途及使用范围1.1QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（315A）、550KW（400A）以内的三相鼠笼异步电动机。
起动器配备智能保护器，显示为液晶汉显。
起动器可进行远方控制和联控，并可在停机时进行换向，出厂时电源接至1140V。
通过变换控制变压器接线并拨动漏电转换开关至660V位置后，亦可用作控制额定电压为660V，额定电流为相应范围内的电动机。
1.2 起动器的工作条件如下：a.海拔高度为2000 m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。
1.3 起动器具有欠压保护、短路保护、断相与不平衡保护和漏电闭锁功能，并且具有显示功能，故障记忆功能、试验功能等。
1.4起动器型号含义：2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD 014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。
3. 防爆型式矿用隔爆兼本质安全型; 防爆标志 Exd〔ib〕I .4 结构和性能概述4.1 起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。
矿用隔爆型真空电磁启动器QJZ安全技术操作规程

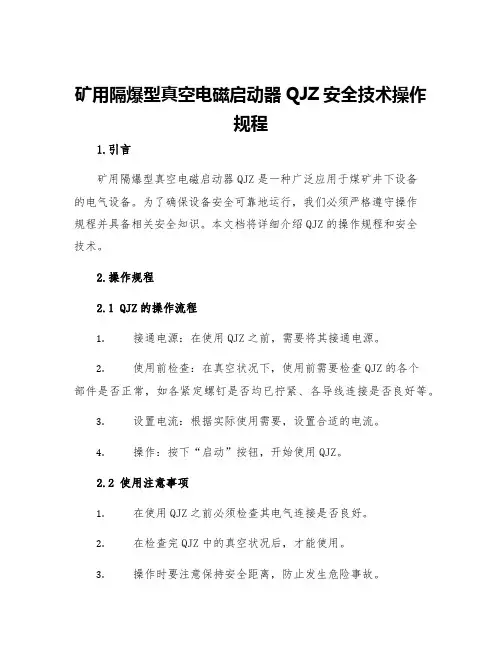

矿用隔爆型真空电磁启动器QJZ安全技术操作规程1.引言矿用隔爆型真空电磁启动器QJZ是一种广泛应用于煤矿井下设备的电气设备。
为了确保设备安全可靠地运行，我们必须严格遵守操作规程并具备相关安全知识。
本文档将详细介绍QJZ的操作规程和安全技术。
2.操作规程2.1 QJZ的操作流程1.接通电源：在使用QJZ之前，需要将其接通电源。
2.使用前检查：在真空状况下，使用前需要检查QJZ的各个部件是否正常，如各紧定螺钉是否均已拧紧、各导线连接是否良好等。
3.设置电流：根据实际使用需要，设置合适的电流。
4.操作：按下“启动”按钮，开始使用QJZ。
2.2 使用注意事项1.在使用QJZ之前必须检查其电气连接是否良好。
2.在检查完QJZ中的真空状况后，才能使用。
3.操作时要注意保持安全距离，防止发生危险事故。
4.在停止使用QJZ后，需要先切断电源并等待5分钟左右，让其冷却，才能拆卸。
3.安全技术3.1 QJZ的安全保护装置为了保障QJZ的安全使用和安全性能，其配置有多种安全保护装置，主要包括：1.过热保护：当温度过高时，QJZ会自动停机，防止因过热而引发安全事故。
2.过流保护：当电流过大时，QJZ会自动停机，防止因过流而引发安全事故。
3.短路保护：当QJZ产生短路时，会自动切断电源，防止短路现象引发安全事故。
4.漏电保护：当QJZ产生漏电时，会自动切断电源，防止漏电现象引发安全事故。
5.紧急停机：在发生突发情况时，按下紧急停机键，可以立即切断电源。
3.2 安全操作技能1.操作前，要认真了解设备的启动、停止和保护装置功能，对常见故障问题有一定的了解。
2.在使用前要检查QJZ电气连接是否良好，保证其连接牢固可靠。
3.在检查QJZ的真空状态后，才能使用，防止出现危险。
4.操作过程中要保持足够安全距离，以防事故的发生。
5.发现故障时，应及时切断电源，查明原因，并进行维护和修理，不得擅自操作。
6.操作结束后，先切断电源并等待数分钟，待设备冷却后再拆卸。
QJZ1-1200-1140(660)-6 路真空电磁起动器说明书.
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------43 技术特性-------------------------------------------------------------------------------------------43.1 主要性能--------------------------------------------------------------------------------------43.2 主要参数---------------------------------------------------------------------------------------44 尺寸、重量-----------------------------------------------------------------------------------------54.1 外形尺寸---------------------------------------------------------------------------------------54.2 重量---------------------------------------------------------------------------------------------55 安装、调试----------------------------------------------------------------------------------------55.1安装-------------------------------------------------------------------------------------------- 55.2调试-------------------------------------------------------------------------------------------- 56 操作使用--------------------------------------------------------------------------------------------96.1 起停控制-------------------------------------------------------------------------------------96.2 安全使用须知-------------------------------------------------------------------------------- 107 故障分析与排除---------------------------------------------------------------------------------- 108 安全保护装置与处理---------------------------------------------------------------------------- 109 保养、维修---------------------------------------------------------------------------------------- 1010 运输、贮存--------------------------------------------------------------------------------------- 1111 开箱及检查--------------------------------------------------------------------------------------- 1112 定货规范-------------------------------------------------------------------------------------------1113 其他事项-------------------------------------------------------------------------------------------1114 附表和附图--------------------------------------------------------------------------------------12附表：主要部件选配表--------------------------------------------------------------------------12 附电气原理图：QJZ1-1200/1140（660）-6起动器电气原理图1 概述1.1 产品特点QJZ1-1200/1140（660）-6矿用隔爆兼本质安全型六回路真空电磁起动器（以下简称起动器）主要用于煤矿井下电压1140（660）V，频率50HZ，额定电流400A供电线路中，作为综合机械化采煤系统的电气控制设备。
QJZ-2×400-1140S双速真空电磁起动器安全操作规程(word版)
ＱJZ-2×400/1140S双速真空电磁起动器安全操作规程ＱJZ-2×400/1140S双速真空电磁起动器第一条:合闸准备1、对双速电机及其远方控制按钮（LAB1-3压扣）、联锁、闭锁回路进行正确的电气连接。
2、A5主机板上的三组预置开关K1、K2、K3每组每次只能选择一种运行方式。
3、运输机在安装调试过程中,A5主机板上的三组预置开关K3置于近控或远控,K2置于机尾或机头,K1置于手动位置。
（一般不采用集控方式）。
4、运输机在正常运行过程中,A5主机板上的三组预置开关K3置于近控或远控,K2置于双机,K1置于自动位置。
5、右手姆指依次按下ＴA5、TA6急停按钮,左手拉出隔离换向开关Q1或Q2的辅助手柄,向上或向下扳至合闸位置。
1140V主回路及控制回路有电,微机系统自检。
显示板A电源红色发光管、B主机绿色发光管、及其它相对应的工作方式绿色发光管显示正常信息。
将辅助手柄复位,真空断路器KM1-4具备合闸条件。
第二条:合闸操作1、通过声光信号或扬声通讯装置发出开车信号,确认得到正确的回复后,可进行如下操作。
2、用手动单机近控（或远控）方式依次对真空断路器KM1－4所控制的电动机高低速转向进行确认,是否符合运输机正常运转时的要求。
3、机头、机尾电动机,高低速转向相反时,可将Q1或Q2换向器进行反向操作。
或改变电动机的任意两相接线。
改变电机接线时,要严格执行停送电措施。
4、手动单机低速运行:A5主机板预置开关K3置于近控（或远控）、K2K置于机头或机尾、K1置于手动位置,按下近控TA1按钮,（或远方低速起动按钮）KM1或KM3真空接触器吸合,机头或机尾电动机低速运行,显示正常信息。
5、手动单机高速运行:A5主机板预置开关K3置于近控或远控,K2置于机头或机尾,K1置于手动位置。
按下近控TA2按钮（或远方高速起动按钮）,KM2或KM4真空接触器吸合,机头或机尾电动机高速运行。
显示正常信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给起动器送电后，再合上外壳右侧中部的隔离开关，就可以进行起动
、停止操作；若有故障见故障分析表，排除故障后再进行起动、停止 操作。
ZHONGMEI
QJZ真空电磁起动器使用与调试注意事项
按电气原理图接好电源线及有关 的辅助线；接线的号码要正确； 出厂电压见接线腔盖上标贴,如 与实际使用电压不符，请将变压 器接线换接到相应电压端子上， 同时将漏电检测线(17#)接到 JDB保护器相应电压 的端子上 。 本体采用的DH系列换向开关， 换向旋转角为45°用户使用时应 注意。
QJZ真空电磁起动器起动器主要由真空接触器，隔离换向开关，JDB 保护器、变压器、熔断器、本安液位控制器等组成。 起动器外壳为圆柱形，具有凸出的底和盖，壳身上部为接线箱，用以 引进电源电缆和引出电缆到电动机；在接线箱上焊有套管，用压紧螺 母或压紧法兰盘使橡皮垫圈压紧电缆以达到隔爆要求；起动器外壳右 边有手柄用以分断和关合隔离开关或使之换向；还有起动和停止按钮 ，停止按钮和隔离开关手柄联锁，只有停止按钮按下后隔离开关手柄 才能转动；外壳盖与隔离开关手柄联锁，当隔离开关关合时不能打开 盖，只有当隔离开关手柄用闭锁杆锁在分断位置时，底板正面设备均 不带电，这时才能打开外盖。 起动器使用JDB型综合保护器具有过载、短路、断相、漏电闭锁等保
ZHONGMEI
THANK YOU .
井下，在交流50Hz、电压1140V或660V供电系统中，对额定电流 400A以下的三相鼠笼型电动机直接起动、停止或远距离起动、停 止控制，同时对电动机及其有关电路进行保护。
• QJZ真空电磁起动器的控制器采用了16位微控制器，经过抗干扰处
理，工作可靠、操作方便、保护精度高、反应速度快。能完成漏电 闭锁，起停控制, 过载、短路、缺相等多种保护以及欠压、过压显 示。
和停止额定电压1140V，50Hz、额定容量75~590kW范围内的矿
用隔爆型三相鼠笼式感应电动机，并可在停止时进行换向。在必要 时也允许使用机壳外的隔离开关手柄手动操作停止电动机。
• 改换控制变压器的接线并重新设置工作电压、工作电流后可用作控
ZHONGMEI 制额定电压为660V的电动机。
QJZ真空电磁起动器结构特征
ZHONGMEI
护功能。
QJZ真空电磁起动器工作原理
起动前：隔离换向开关QS打到正或反转时控制变压器有电，在主回路 负荷侧不漏电时，JDB综合保护器触点3、4闭合为起动作准备。 起动：用本机近控时，短接本体上的2号与9号接线端子；用外接远控 按钮时断开2号与9号接线端子；（出厂时为近控）按起动按钮，中间 继电器KA线圈吸合，KA-1闭合KM接触器线圈得电，KM-2闭合自保 ，KM-3打开保护器上漏电检测17号线；接触器主触头闭合电机运转 。咨询 四零零 零八六零五三七 停止：按停止按钮，接触器线圈失电释放电机停止运转；KM-3闭合 漏电检测投入；在下一次起动前，如负荷侧对地绝缘电阻小于规定值 (1140V时40KΩ +20%，660V时22KΩ +20%)则JDB综合保护器3、4 触点不能闭合，起动器不能起动，起到漏电闭锁作用。
• QJZ真空电磁起动器具有电流检测功能，输出DC1~5mA电流信号
或200~1000Hz脉冲信号。
• QJZ真空电磁起动器具有漏电/短路和过载/缺相两路故障接点信号
输出。
• 可选择数据通信接口与控制系统联接。根据用户需要可配备RS485、Device Net等接口模块。
ZHONGMEI
QJZ真空电磁起动器使用、操作方法
使用前的准备和检查 使用前应检查各电器元件，是否在运输途中受振损坏、脱落和受潮现 象；如有上述情况发生，需经处理后方可使用。 电源线与接线柱是否可靠固定，并保持规定的电气间隙和爬电距离。
使用与操作方法
按电气原理图连接好电源线、控制线以及相关配件。 按电气原理图检查连接线是否正确，确保无误后可送电。
• 真空接触器、隔离开关、继电器、电子器件、接插端子等均采用国
内外知名厂商优质产品。快开门及大板模块结构，配线简洁。确保
整机性能优越，操作方便，工作可靠，易于维修。
• QJZ真空电磁起动器适用于含有爆炸性气体（甲烷）和煤尘的煤矿
中，但周围介质中不含有破坏金属和绝缘的活动性化学物质。
ZHONGMEI
QJZ真空电磁起动器使用条件
QJZ真空电磁起动器使用说明
山东中煤工矿集团 zmjt01
Logo
Contents
1 QJZ真空电磁起动器概述 2 QJZ真空电磁起动器使用条件 3 QJZ真空电磁起动器结构特征 4 QJZ真空电磁起动器工作原理 5 QJZ真空电磁起动器使用
ZHONGMEI
QJZ真空电磁起动器产品概述
• QJZ真空电磁起动器适用于含有爆炸性气体（甲烷）和煤尘的煤矿
• （1）海拔高度不超过2000m； • （2）运行环境温度；-5~+40℃； • （3）周围空气相对湿度不大于95%（+25℃）； • （4）须能防止水和液体进入起动器腔内；
பைடு நூலகம்
• （5）无剧烈振动、颠簸以及与垂直平面倾斜在15°以下的环境中
。
• QJZ真空电磁起动器起动器主要用于直接起动、停止或远距离起动
• 采用液晶显示器，显示电压、电流、绝缘电阻和电网频率等数值，
故障发生时自动给出过载、短路、缺相、漏电、欠压、过压等故障 的汉字指示，显示直观、易懂。 使用前门上的设置按钮可方便地 设置运行参数和程控状态。 使用前门上的远控/近控旋钮可方便 地执行远控/近控转换。
ZHONGMEI
QJZ真空电磁起动器产品概述
