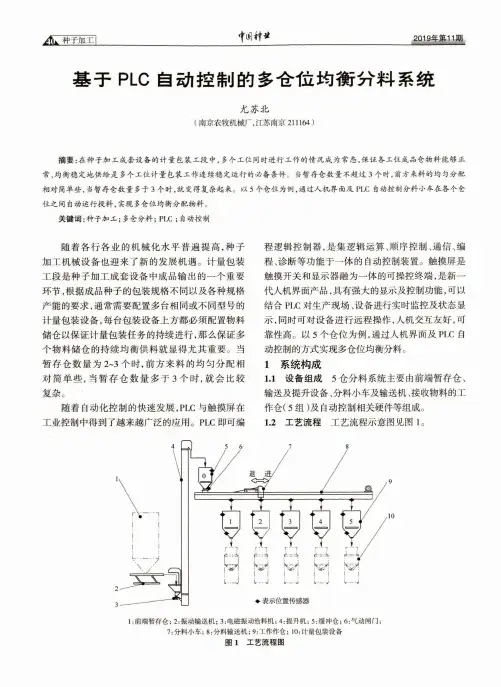

基于plc自动控制的多仓位均衡分料系统
种子加工彳Ii 1村社2019年第11期基于P L C 自动控制的多仓位均衡分料系统尤苏北(南京农牧机械厂，江苏南京211164 )摘要：在种子加工成套设备的计量包装工段中，多个工位同时进行工作的情况成为常态，保证各工位成品仓物料能够正 常、均衡稳定地供给是多个工位计量包装工作连续稳定运行的必备条件。
当暂存仓数量不超过3个时，前方来料的均匀分配 相对简单些，当暂存仓数量多于3个时，就变得复杂起来。
以5个仓位为例，通过人机界面及PLC 自动控制分料小车在各个仓 位之间自动运行投料，实现多仓位均衡分配物料。
关键词：种子加工；多仓分料；PLC ;自动控制随着各行各业的机械化水平普遍提高，种子 加工机械设备也迎来了新的发展机遇。
计量包装 工段是种子加工成套设备中成品输出的一个重要 环节，根据成品种子的包装规格不同以及各种规格 产能的要求，通常需要配置多台相同或不同型号的 计量包装设备，每台包装设备上方都必须配置物料 储仓以保证计量包装任务的持续进行，那么保证多 个物料储仓的持续均衡供料就显得尤其重要。
当 暂存仓数量为2~3个时，前方来料的均匀分配相 对简单些，当暂存仓数量多于3个时，就会比较 复杂。
程逻辑控制器，是集逻辑运算、顺序控制、通信、编 程、诊断等功能于一体的自动控制装置。
触摸屏是 触摸开关和显示器融为一体的可操控终端，是新一 代人机界面产品，具有强大的显示及控制功能，可以 结合PLC 对生产现场、设备进行实时监控及状态显 示，同时可对设备进行远程操作，人机交互友好，可 靠性高。
以5个仓位为例，通过人机界面及PLC 自 动控制的方式实现多仓位均衡分料。
1系统构成1.1设备组成5仓分料系统主要由前端暂存仓、 输送及提升设备、分料小车及输送机、接收物料的工随着自动化控制的快速发展，PLC 与触摸屏在 工业控制中得到了越来越广泛的应用。
PLC 即可编作仓（5组）及自动控制相关硬件等组成。
1.2工艺流程工艺流程示意图见图1。

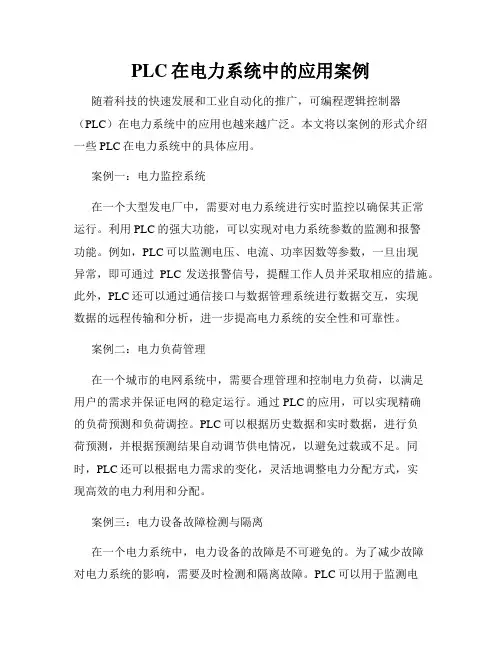

PLC在电力系统中的应用案例
PLC在电力系统中的应用案例随着科技的快速发展和工业自动化的推广，可编程逻辑控制器（PLC）在电力系统中的应用也越来越广泛。
本文将以案例的形式介绍一些PLC在电力系统中的具体应用。
案例一：电力监控系统在一个大型发电厂中，需要对电力系统进行实时监控以确保其正常运行。
利用PLC的强大功能，可以实现对电力系统参数的监测和报警功能。
例如，PLC可以监测电压、电流、功率因数等参数，一旦出现异常，即可通过PLC发送报警信号，提醒工作人员并采取相应的措施。
此外，PLC还可以通过通信接口与数据管理系统进行数据交互，实现数据的远程传输和分析，进一步提高电力系统的安全性和可靠性。
案例二：电力负荷管理在一个城市的电网系统中，需要合理管理和控制电力负荷，以满足用户的需求并保证电网的稳定运行。
通过PLC的应用，可以实现精确的负荷预测和负荷调控。
PLC可以根据历史数据和实时数据，进行负荷预测，并根据预测结果自动调节供电情况，以避免过载或不足。
同时，PLC还可以根据电力需求的变化，灵活地调整电力分配方式，实现高效的电力利用和分配。
案例三：电力设备故障检测与隔离在一个电力系统中，电力设备的故障是不可避免的。
为了减少故障对电力系统的影响，需要及时检测和隔离故障。
PLC可以用于监测电力设备的状态，例如变压器的温度、电机的电流等。
一旦发现设备异常，PLC可以根据预设的逻辑和规则，自动采取相应的控制措施，例如切断故障设备的供电，以保护整个电力系统的正常运行。
这种基于PLC的故障检测和隔离能够大大提高电力系统的可靠性和安全性。
案例四：电力系统节能优化为了减少能源消耗和提高电力系统的效率，可利用PLC实现电力系统的节能优化。
PLC可以监测电力系统各个节点的用电情况，并根据不同的电力需求和工况，自动调节供电方式和电力分配方式，以达到节能的效果。
此外，PLC还可以通过控制电力设备的启停，实现对无效运行的设备进行节能管理。
通过这种基于PLC的节能优化措施，可以有效降低电力系统的运行成本，提高能源利用效率。

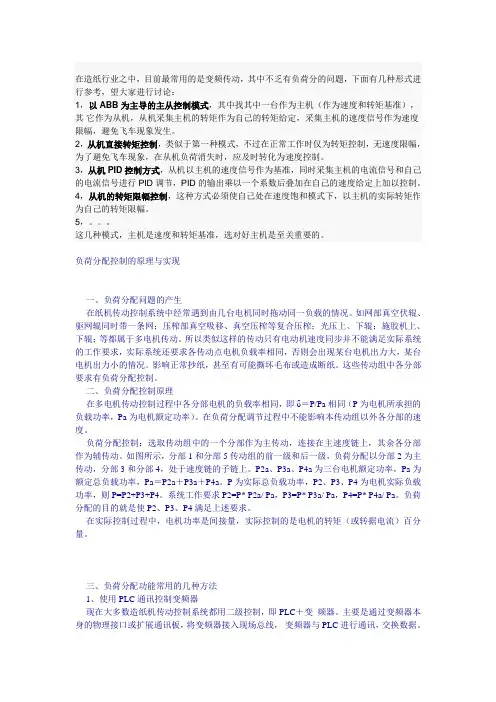

负荷分配
在造纸行业之中，目前最常用的是变频传动，其中不乏有负荷分的问题，下面有几种形式进行参考，望大家进行讨论：1，以ABB为主导的主从控制模式，其中找其中一台作为主机（作为速度和转矩基准），其它作为从机，从机采集主机的转矩作为自己的转矩给定，采集主机的速度信号作为速度限幅，避免飞车现象发生。
2，从机直接转矩控制，类似于第一种模式，不过在正常工作时仅为转矩控制，无速度限幅，为了避免飞车现象，在从机负荷消失时，应及时转化为速度控制。
3，从机PID控制方式，从机以主机的速度信号作为基准，同时采集主机的电流信号和自己的电流信号进行PID调节，PID的输出乘以一个系数后叠加在自己的速度给定上加以控制。
4，从机的转矩限幅控制，这种方式必须使自己处在速度饱和模式下，以主机的实际转矩作为自己的转矩限幅。
5，。
这几种模式，主机是速度和转矩基准，选对好主机是至关重要的。
负荷分配控制的原理与实现一、负荷分配问题的产生在纸机传动控制系统中经常遇到由几台电机同时拖动同一负载的情况。
如网部真空伏辊、驱网辊同时带一条网；压榨部真空吸移、真空压榨等复合压榨；光压上、下辊；施胶机上、下辊；等都属于多电机传动。
所以类似这样的传动只有电动机速度同步并不能满足实际系统的工作要求，实际系统还要求各传动点电机负载率相同，否则会出现某台电机出力大，某台电机出力小的情况。
影响正常抄纸，甚至有可能撕坏毛布或造成断纸。
这些传动组中各分部要求有负荷分配控制。
二、负荷分配控制原理在多电机传动控制过程中各分部电机的负载率相同，即δ＝P/Pa相同（P为电机所承担的负载功率，Pa为电机额定功率）。
在负荷分配调节过程中不能影响本传动组以外各分部的速度。
负荷分配控制：选取传动组中的一个分部作为主传动，连接在主速度链上，其余各分部作为辅传动。
如图所示，分部1和分部5传动组的前一级和后一级，负荷分配以分部2为主传动，分部3和分部4，处于速度链的子链上。
P2a、P3a、P4a为三台电机额定功率，Pa为额定总负载功率，Pa＝P2a＋P3a＋P4a。
基于PLC的电力系统无功补偿系统设计
基于PLC的电力系统无功补偿系统设计摘要无功功率补偿装置在电力系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
本设计主要功能是可检测出当前电网的电流电压并可显示，计算出当前的功率因数及无功补偿量，并利用PLC编程控制投切电容实现对电网的无功补偿并显示当前投切状态。
本设计中我们的投切控制原理可以用九区图来说明。
无功超上限投入电容器，超下限切除电容器。
电压超上限调制变压器分接头降低电压，电压超下限调制变压器分接头升高电压。
本设计中我们首先要计算出补偿容量并通过它来控制投切。
关键字：电力系统；功率因数；无功补偿；九区图；PLC如需此论文Word版本，单片机程序/单片机技术支持，请访问: 嵌入式应用软件园。
The Design of Reactive Power Compensation System Based on thePLC in Electric Power SystemAbstractThe reactive power compensation system the function which undertakes in the electric power system is enhances the electrical network the power factor，Reduces the power supply transformer and the delivery conduit loss, enhances the power supply efficiency, the improvement power supply environment. Therefore the reactive power compensation system occupies an essential extremely important position in the electric power supply system. The reasonable choice compensation system, may achieve the maximum limit reduced network the loss, causes the electrical network quality enhancement.This design main function is may examine the current electrical network the electric current voltage and may demonstrate that, calculates the current power factor and the idle work compensates the quantity, and compensates the algorithm according to the idle work to throw using PLC cuts the electric capacity realization to compensate and the demonstration to the electrical network idle work current throws cuts the condition.In this design we throw cut the control principle to be possible to use nine area charts to explain. Idle work ultra upper limit investment capacitor, ultra lower limit excision capacitor. The voltage ultra upper limit modulation transformer tapping reduces the voltage, the voltage ultra lower limit modulation transformer tapping boosting. In this design we first must calculate the compensation capacity and control through it throw cut.Keywords：Electric power system; Power factor; The reactive power compensation; Nine area charts；PLC目录引言 (6)第1章绪论 (7)1.1 方案比较及本设计总体方案 (7)1.1.1 电力系统传统的智能控制方案 (7)1.1.2 中低压电网自动化PLC实现 (8)1.2 本设计的总体方案 (8)第2章硬件部分的设计 (11)2.1 控制面板 (11)2.2 互感器 (12)2.3 相位判别检测电路 (14)2.4 主要模块介绍 (15)2.4.1 模拟量输入接口模块： (15)2.4.2 中央处理器模块(CPU) (18)2.5 无功补偿装置 (18)第3章软件部分的设计 (20)3.1 投切部分的软件设计 (20)3.2 A/D转换 (22)3.3 各部分的梯形图与程序 (23)3.4 PLC编程器 (28)结论和展望 (29)致谢 (30)参考文献 (31)附录A 附图及附表 (32)附录B 引用的外文文献及其译文 (35)附录C 主要参考文献的题录及摘要 (38)附录D 主要程序 (40)插图清单图1-1 无功补偿控制系统的框架图 (9)图1-2 无功功率补偿原理图 (10)图2-1 控制面板的外观图 (11)图2-2 电流互感器原理线路图 (12)图2-3 电压互感器原理线路图 (13)图2-4 互感器与运放的连接电 (13)图2-5 相位检测波形图 (14)图2-6 计数器编程梯形图 (14)图2-7 相位检测和判别的接线图 (15)图2-8 相位判别电路 (14)图2-9 模拟量输入端接线图 (17)图2-10 PLC与模拟量输入扩展模块之间的数据通信 (18)图2-11 无功补偿装置 (19)图3-1 控制策略图 (20)图3-2 无功电压实时控制流程图 (21)图3-3 模拟量输入编程梯形图 (22)图3-4 FX-32MR与FX-4AD的硬件连接图 (23)图3-5 COSθ的编程梯形图 (24)图3-6 实际的无功功率值 (24)图3-7 需要补偿的无功功率值 (24)图3-8 判断投和切梯形图 (24)图3-9 电容器投入 (25)图3-10 电容器切除 (26)图3-11 预设值设定梯形图 (27)图3-12 手持编程器功能 (28)表格清单表2-1 Fx-4AD 的技术指标 (16)引言电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。
基于plc对供配电系统的设计
毕业设计（2012 届）题目基于plc的供配电监控系统的设计学院物理电气信息学院专业电气工程与自动化年级2008级学生学号***********学生姓名罗瑞东指导教师胡钢墩基于plc的供配电监控系统的设计摘要供配电监控系统是整个变电站的命脉，它对变电站内各用电设备进行集中监视和管理。
随着综合性、多功能变电站的不断发展，对供配电系统的可靠性提出了更高的要求，因此，对变电站中供配电系统的实时监测更加关注。
本论文以35kV变电站主控楼的供配电系统为基础，设计并实现了一套能完成自动监控的供配电系统。
选用PLC作为现场级的控制设备，工控组态软件作为主控楼供配电监控系统的监控平台，运用PLC 编制监控程序，通过组态王的监控界面来实现对供配电系统的监控。
本论文的主要内容如下:综述了本课题的研究现状、发展趋势及意义等，选取了35kV变电所工程作为论文研究基础，并将变电所主控楼的供配电系统单独列出，作为本次研究关注的对象，对其主回路及控制回路进行了详细设计和描述。
接着，设计plc硬件电路连接，并通过编写PLC控制程序，设置MCGS组态软件，解决了本次课题的关键问题，即实现了PLC对主控楼供配电系统的监测和控制。
最后，对课题的研究和工程的应用进行了全面总结。
关键词：PLC，组态软件，监控系统，供配电目录第一章绪论 (5)1.1 课题的研究现状 (5)1.2 监控系统的发展趋势 (6)1.3 课题的研究内容 (6)1.4课题的研究意义 (7)第二章 PLC和HMl基础 (9)2.1 可编程控制器基础 (9)2．1. 1 可编程控制器的产生和应用 (9)2．1．2 可编程控制器的组成和工作原理 (9)2. 1. 3 可编程控制器的分类及特点 (12)2. 1. 4 西门子S7-200 PLC简介 (12)2．2人机界面基础 (12)2．2 .1 人机界面的定义 (12)2．2 .2人机界面产品的组成及工作原理 (13)2．2．3人机界面产品的特点 (13)2. 2. 4组态王 (13)第三章系统的理论分析及控制方案确定 (15)3.1基本硬件设备的选型 (15)3.2变电站主控楼供配电系统的电气主接线设计 (15)3.3变电站主控楼供配电系统控制回路的设计 (16)3.3.1控制回路的动作过程 (18)第四章 PLC控制系统硬件设计 (20)4.1 PLC控制系统设计的基本原则和步骤 (20)4．1 .1 PLC控制系统设计的基本原则 (20)4. 1. 2 PLC控制系统设计的一般步骤 (22)4.2 PLC的选型与硬件配置 (24)4．2. 1 PLC型号的选择 (24)4．2 .2 S7-200 CPU的选择 (25)4.2.3 I／O点分配及电气连接图 (25)第5章供配电监控系统的软件设计 (27)5.1 plc程序设计方法 (27)5．2 编程软件STEP7-Micro／WIN概述 (28)5.2.1 梯形图的语言特点 (28)5.2 PLC 的控制流程 (28)5.2.2 PLC程序编制 (30)5.2.3梯形图程序 (30)5.3人机界面(HMI)设计 (31)5.3.1 组态王的通信参数设置 (31)5.3.2 新建工程与组态变量 (32)5.3.3 组态画面 (33)5.3.4 监控系统界面 (34)第6章总结与展望 (36)第一章绪论1.1课题的研究现状国际上现流行的供配电管理系统和配电自动化主要是针对中低压系统而言的(称为馈线自动化)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈基于PLC的负荷分配系统
根据工厂电站负荷分配的特点，以工业汽轮发电机组为控制对象，介绍了基于PLC的负荷分配控制方案的具体实现方法及其功能。
标签：汽轮发电机组；负荷分配；PLC
孤岛运行中的工业汽轮发电机组，因为生产需要，其负荷波动会比较大，造成严重的负荷分配不均现象。
为了既能保证生产用电又能合理分配使用汽轮发电机组，一般采用负荷分配的方法让机组稳定运行。
1 负荷分配控制方式
1.1 采用负荷分配器的特点
采用负荷分配的方法有很多。
对于有多台汽轮发电机组的工厂，对负荷分配的要求会比较高，一般要采用专门的负荷分配器组成负荷分配系统，如WOODWAED公司DSLC和MSLC。
每台机组配一个DSLC，再与工厂母线上MSLC通迅进行负荷分配。
这些产品功能强大，性能好，而且稳定，但是价格昂贵，每台DSLC需要六万元左右。
1.2 采用PLC的经济性
PLC广泛应用于工业汽轮机的过程控制系统中。
对于只有两台机组的工厂，它的负荷分配控制就容易得多了。
采用PLC来进行负荷分配就能满足工厂用电的要求。
这样便无须使用昂贵的负荷分配器，节省成本。
而且现场也不需安装负荷分配器的机柜，节省空间。
2 负荷分配系统组成
2.1 机组系统组成
假设只有两台额定功率分别为G1和G2的1#机组和2#机组，那么1#机组采用频率控制，用于稳定频率。
2#机组则采用负荷控制。
而负荷分配系统主要由调速器及PLC组成。
调速器采用WOODWORD 505，PLC则采用西门子S7-300，搭配PROFACE触摸屏组成人机界面系统。
2.2 505调速器组态
505调速器具极多路可组态的触点输入、继电器输出和模拟量输入/输出通道。
由于是应用于发电机，故应组态发电机断路器状态、网侧开关状态触点输入。
当网侧开关断开时机组便处于频率控制模式，只有当网侧开关和发电机断路器都合上时，机组才处于负荷控制模式。
用于频率控制的1#机组网侧开关点取电厂
与外电网断路器的开关点，发电机断路器测点取自身的发电机断路器状态点。
而用于负荷控制模式的2#机组，505网侧开关测点则要取频率控制机组的发电机断路器状态点，发电机断路器测点取自身发电机断路器状态点。
因为孤岛运行中的汽轮发电机组，它的网侧开关是断开的，故1#机组可处于频率控制模式。
而两台机组的发电机断路器都是闭合的，故2#机组可处于负荷控制模式。
此外，2#机组还应采用辅助控制模式。
在505上组态辅助控制使能、辅助远程控制使能、辅助升、辅助降等触点输入，利用辅助控制实现负荷分配功能。
在模拟量输入/输出方面，两台机组的505都组态一个功率输出点，输出4～20mA信号至2#机组的PLC，方便功率运算。
2#机组505还应组态一个辅助远程给定值输入信号以接受经PLC运算后的功率目标值。
2.3 PLC控制系统
两台机组的过程控制系统均采用西门子S7-300，所有505的信号都可以经过PLC进行处理。
除了具有基本的功能外，2#机组的PLC还具有模拟量输入/输出功能，向505输入/输出4～20mA功率信号。
2.4 人机界面组态
人机系统方面，采用PROFACE触摸屏，主要在2#机组上增加负荷分配功能画面。
画面中有辅助控制使能、辅助远程控制使能、辅助升和辅助降等功能按钮、机组功率显示及辅助远程给定值。
通过RS232或TCP/IP协仪与PLC进行通讯，实现负荷分配控制。
具体功能画面如图1。
3 系统控制方式
3.1 手动调节方式
当在人机界面上投入辅助控制使能按钮时，505便进入辅助控制模式，可在人机界面上手动点击辅助升或辅助降按钮改变2#机组的负荷给定目标值。
同时，1#机组的负荷也会随着2#机组负荷相应地改变，最终达到负荷分配目的。
3.2 自动调节方式
当人机界面上的辅助控制使能和辅助远程控制使能按钮都投入时，负荷分配系统便处自动模式。
假设负荷分配之前机组所带负荷分别为P1和P2，则工厂总负载P=P1+P2。
这时将负荷按比例重新分配，2#机组所得的负荷为P22=P2*（G1+G2）/P，将P22送至505辅助远程给定值，在S7-300 PLC程序中具体实现如图。
图2 PLC程序运算
基于这样的运算，当厂内负荷突然降低时，1#机组的负荷为P11=P-P22，可有效地防止逆功率情况的发生。
3.3 联锁切换
工厂电站总会由于生产或检修等原因而启动或停止其中一台汽轮发电机组，这时，处于运行中的机组应当为频率控制模式才能稳定地运行。
如果停2#机组，那么处于频率运行的1号机组便可承担全厂负荷并且稳定频率。
如果停1#机组，那么负荷控制的2#机组便会由于1#机组的发电机断路器断开而转换为频率控制模式，保证厂内生产用电。
4 结束语
采用基于PLC的双机组负荷分配系统，能对机组负荷自动跟踪，在保证厂内生产用电的情况下，实现单机-联机运行的无忧切换。
虽然基于PLC的负荷分配系统与专门的负荷分配器有一定的差距，但是在一般的工厂用电中，它是可以满足生产要求的，同时还可以节省大量的成本。
参考文献
[1]《WOODWORD 505 DIGITAL GOVERNORS》产品说明书[Z].
[2]周善龙.热工仪表及自动控制系统[M].化学工业出版社.
[3]王付生.电厂热工自动控制与保护[M].中国电力出版社.
[4]廖常初.S7-300/400 PLC应用技术[S].
作者简介：叶永杰（1989-），男，广东阳江人，广州广重企业集团有限公司助理工程师，主要从事热能动力设备电气设计及调试方面工作。
