2011年8月23日电气试题答案
2011年注册电气工程师(发输变电)《专业基础考试》真题及详解【圣才出品】
2011年注册电气工程师（发输变电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意）1．图示电路中，已知R1=10Ω，R2=2Ω，U S1=10V，U S2=6V。
电阻R2两端的电压U 为（）。
A．4VB．2VC．-4VD．-2V【答案】C【考点】基尔霍夫电压定律【解析】如题1解图所示，根据基尔霍夫电压定律可得：U S1+U=U S2，代入数据得：U R2=U=U S2-U S1=6-10=-4V。
因其与图中所标电压方向相反，故取负值。
2．图示电路中，测得U S1=10V，电流I=10A。
流过电阻R的电流I1为（）。
A．3AB．-3AC．6AD．-6A【答案】B【考点】基尔霍夫电流定律【解析】如题2解图所示，易得：I2=10/5=2A，I3=10/2=5A，根据基尔霍夫电流定律可得：10-I2+I1=I3，解得：I1=-3A。
3．图示电路中，已知U S=12V，R1=15Ω，R2=30Ω，R3=20Ω，R4=8Ω，R5=12Ω，电流I为（）。
A．2AB．1.5AC．0.8AD．0.5A【答案】C【考点】星-三角等效变换【解析】如题3解图所示。
对图示电路作星—三角等效变换：R13=R3+R1+R3×R1/R4=72.5ΩR34=R4+R3+R4×R3/R1=38.7ΩR14=R4+R1+R4×R1/R3=29Ω则等效电阻为：X∑=29∥[72.5∥30+38.7∥12]=14.83Ω，电流为：I=U/R∑=12/14.83=0.81A。
4．图示电路中，已知U S=12V，I S1=2A，I S2=8A，R1=12Ω，R2=6Ω，R3=8Ω，R4=4Ω。
取结点③为参考结点，结点①的电压U n1为（）。
A．15VB．21VC．27VD．33V【答案】A【考点】节点电压方程【解析】设节点3电压为0，即将节点3接地，列节点电压方程为：解方程可得：U1=15V，U2=21V。
2011年电气工程师考试公共基础真题答案（网友版）
2011年电气工程师考试公共基础真题答案（网友版）第一篇：2011年电气工程师考试公共基础真题答案(网友版) 2011 年电气工程师考试公共基础真题答案（网友版）1.B2.A3.D4.D5.A6.D7.B8.B9.D 11.D 12.A 13.D 14.C 15.A 16.C 17.B 18.C 20.C 21.C 22.D 23.B 24.B 25.B 26.C 27.C 28.D 30.D 31.B 32.B 33.A 34.D 35.B 36.D 37.B 38.D 40.A 41.C 42.A 43.B 44.C 45.C 46.B 47.D 48.B 50.C 51.B 52.C 53.B 54.B 55.A 56.B 57.B 58.C 60.B 61.B 62.B 63.B 64.D 65.B 66.C 67.B 68.C 70.B 71.A 72.C 73.C 73.C 75.C 76.B 77.B 78.C 80.D 81.A 82.C 83.C 84.B 85.A 86.C 87.C 88.D 90.C 91.D 92.D 93.C 94.C 95.D 96.A 97.C 98.B 100.D 101.C 102.C 103.A 104.B 105.A 106.C 107.C 109.C 110.B 111.B 112.B 113.C 114.D 115.B 116.B 117.D 119.A10.B 19.B 29.C 39.A 49.B 59.A 69.B 79.C 89.C 99.A 108.C 118.B第二篇：2006年注册电气工程师考试专业知识真题及答案1、101开关的型号为：SW6—110，其中的S表示：________，W表示：________，110表示：__________。
2、按滑环碳刷运行中产生的火花程度划分为：_______、_________、_________、_________、_________;当出现3级火花时，_________ 再继续运行。

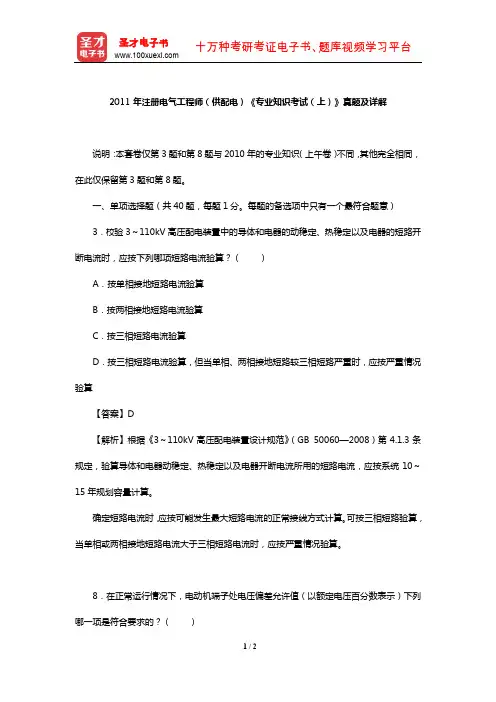

2011年注册电气工程师(供配电)《专业知识考试(上)》真题及详解【圣才出品】
2011年注册电气工程师（供配电）《专业知识考试（上）》真题及详解说明：本套卷仅第3题和第8题与2010年的专业知识（上午卷）不同，其他完全相同，在此仅保留第3题和第8题。
一、单项选择题（共40题，每题1分。
每题的备选项中只有一个最符合题意）3．校验3～110kV高压配电装置中的导体和电器的动稳定、热稳定以及电器的短路开断电流时，应按下列哪项短路电流验算？（）A．按单相接地短路电流验算B．按两相接地短路电流验算C．按三相短路电流验算D．按三相短路电流验算，但当单相、两相接地短路较三相短路严重时，应按严重情况验算【答案】D【解析】根据《3～110kV高压配电装置设计规范》（GB 50060—2008）第4.1.3条规定，验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流，应按系统10～15年规划容量计算。
确定短路电流时，应按可能发生最大短路电流的正常接线方式计算。
可按三相短路验算，当单相或两相接地短路电流大于三相短路电流时，应按严重情况验算。
8．在正常运行情况下，电动机端子处电压偏差允许值（以额定电压百分数表示）下列哪一项是符合要求的？（）A．＋10％、－10％B．＋10％、－5％C．＋5％、－10％D．＋5％、－5％【答案】D【解析】根据《供配电系统设计规范》（GB 50052—2009）第5.0.4条规定，正常运行情况下，用电设备端子处电压偏差允许值宜符合下列要求：①电动机为±5％额定电压；②照明：在—般工作场所为±5％额定电压；对于远离变电站的小面积一般工作场所，难以满足上述要求时，可为＋5％、－10％额定电压；应急照明、道路照明和警卫照明等为＋5％、－10％额定电压；③其他用电设备当无特殊规定时为±5％额定电压。
电工考试题及答案2011
电工考试题及答案2011一、选择题1. 电工工作必须具备的基本条件是：A. 身体健康B. 学历要求高C. 具备工作经验D. 具备电工操作证书2. 进行电工工作时，必须戴好的防护用品是：A. 安全帽B. 手套C. 护目镜D. 手表3. 电工在进行电路连接前，首先应该：A. 切断电源B. 检查电路是否带电C. 进行接地操作D. 拔掉插头4. 在进行高空作业时，电工应该：A. 衣着整齐B. 确保工具的固定C. 戴好安全帽D. All of the above5. 电工在进行电线维修时，应该：A. 直接用手接触电线B. 使用绝缘工具C. 增加电流D. 使用金属工具二、判断题1. 电工操作中，电流的路径可以是多样的。
( )2. 为了确保工作安全，电工在操作电气设备时，使用工具时应该注意绝缘。
( )3. 电工在进行高空作业时，可以不戴安全帽。
( )4. 电工在进行电线维修时，可以使用湿手进行操作。
( )5. 进行电工作业时，清理现场是很重要的。
( )三、填空题1. 电工工作中，首要考虑的是保证____安全。
2. 电工应该具备良好的____素质。
3. 电工进行高空作业时，要注意防止____下落。
4. 电工在进行电线维修时，应该使用____工具。
5. 进行电工作业时，要保持工作场所的____。
四、实际操作题1. 请描述电工在进行电路连接操作时的详细步骤。
2. 请列举3种常见的电工工作事故，并说明预防措施。
3. 请简要介绍电工在高空作业中应该注意的安全事项。
4. 请说明电工在进行电线维修时的安全操作注意事项。
5. 请列举进行电工作业时必备的常用工具，并简要说明其用途。
答案：一、选择题1. A2. D3. A4. D5. B二、判断题1. √2. √3. ×4. ×5. √三、填空题1. 人员2.职业3. 工具4. 绝缘5. 整洁四、实际操作题（请根据实际操作题的要求进行详细回答）以上为2011年电工考试的题目及答案，希望对您有所帮助。
电气类专业学业水平习题及参考答案
电气类专业学业水平习题及参考答案一、单选题（共41题，每题1分，共41分）1.采用直读式仪表测量电阻的方法为()A、比较法B、直接法C、对比法D、间接法正确答案：B2.二极管的伏安特性有()A、输入特性B、阻抗特性C、正向和反向伏安特性D、输出特性正确答案：C3.电力线路中，电阻R主要反映线路带压运行后产生的()。
A、电晕损耗B、电场效应C、磁场效应D、热效应正确答案：D4.发电机容许在不同的功率因数下运行，但受条件限制：高于额定功率因数时主要受()。
A、转子电流不应超过容许值B、应受到稳定极限的限制C、定子电流不应超过容许值D、应受动稳定的限制正确答案：C5.整流的作用是()A、把交流电变成直流电B、把交流电变成交流电C、把直流电变成交流电D、把直流电变成直流电正确答案：A6.励磁机的接线方式分为自励式和（）A、他励式B、都正确C、三角形D、星形正确答案：A7.电力系统无功不足时，会造成()。
A、频率升高B、电压降低C、电压升高D、频率降低正确答案：B8.串联电阻电路的总功率等于各个电阻消耗的功率()。
A、之差B、乘积C、之值D、之和正确答案：D9.电力系统中能实现无差调节的调频方式是()。
A、一次调频B、都不能C、二次调频D、都可以正确答案：C10.一台降压电力变压器，若二次电压过低需进行改变分接头调压，则应使()A、增大B、减小C、可增大可减小D、不变正确答案：A11.氢冷发电机组运行时，氢气压力要()定子冷却水压力。
A、不确定B、低于C、等于D、高于正确答案：D12.装有三相一次自动重合闸装置的线路上，发生永久性故障，断路器切断短路电流的次数。
是()A、二次B、五次C、一次D、三次正确答案：A13.按绕组与铁心的安装位置，变压器可分为()和壳式两种。
A、立体式B、箱式C、水平式D、心式正确答案：D14.电度表又称()A、电流表B、功率表C、电能表D、电压表正确答案：C15.直流发电机的空载转矩是指()A、输出功率相对应的转矩B、电磁功率相对应的转矩C、空载损耗相对应的功率D、输入功率相对应的转矩正确答案：C16.万用表不能测量下列哪一项()A、功率B、电阻C、电流D、电压正确答案：A17.下列哪一项不是磁电系仪表的特点()A、准确度高B、刻度均匀C、功率消耗小D、只能测交流正确答案：D18.负反馈放大电路以降低电路的()来提高电路的其他性能指标。
2011年注册电气工程师考试《供配电》专业基础考试真题及答案
2011年电气工程师考试《供配电》专业基础考试真题及答案一、单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意。
）1.图示电路中，已知Ω=101R ，Ω=22R ，V U S 101=，V U S 62=。
电阻2R 两端的电压U 为：（ ）。
（高频考点，第13页）（A ）4V （B ）2V （C ）-4V （D ）-2V 答案：C2.图示电路中，测得V U S 101=，电流A I 10=。
流过电阻R 的电流1I 为：（ ）。
（高频考点，第13页）（A ）3A （B ）-3A （C ）6A （D ）-6A 答案：B3. 图示电路中，已知V U S 15=，Ω=151R ，Ω=302R ，Ω=203R ，Ω=84R ，Ω=125R 。
电流I 为：（ ）。
（高频考点，第21页）（A ）2A （B ）1.5A （C ）1A （D ）0.5A 答案：C4. 图示电路中，已知V U S 12=，A I S 21=，A I S 82=，Ω=121R ，Ω=62R ，Ω=83R ，Ω=44R 。
取结点③为参考结点，结点①的电压1n U 为：（ ）。
（高频考点，第22页）（A ）15A （B ）21A （C ）27A （D ）33A 答案：A5. 图示电路中，电流I 为：（ ）。
（高频考点，第13页）（A）-2A （B）2A （C）-1A （D）1A答案：D6. 图示电路中的电阻R阻值可变，R为下列哪项数值时可获得最大功率？（）（高频考点，第24页）（A）Ω610（D）Ω12（B）Ω15（C）Ω答案：D7. 图示电路中的R、L串联电路为日光灯的电路模型。
将此电路接于50Hz的正弦交流电压源上，测得端电压为220V，电流为0.4A，功率为40W。
电路吸收的无功功率Q为：（）。
（高频考点，第39页）（A ）76.5Var （B ）78.4Var （C ）82.4Var （D ）85.4Var 答案：B8. 如图所示电路中的R 、L 串联电路为荧光灯的电路模型。
2011年电气工程师考试供配电专业真题试卷(下午)(考生版)
2011年电气工程师考试供配电专业真题试卷(下午)（考生版）试卷题量：40题试卷总分：40分试卷限时：90分钟测评/引用码：56uZMjn一、单项选择题回答1-5题，某一除尘风机拟采用变频调速，技术数据为：在额定风量时交流感应电动机计算功率P=900kW，电机综合效率ηMl00=0．92，变频器效率ηFl00=0．976。
50%额定风量工作时，电机效率ηM50=0．8，变频器效率，ηF50=0．92。
20%额定风量工作时ηM20=0．65，变频器效率ηF20=0．9。
工艺工作制度：年工作时间6000小时，额定风量下工作时间占40%，50%额定风量下工作时间占30%，20%额定工作量下占30%；忽略电网损失。
请回答下列问题，并列出解答过程：1、采用变频调速，在上述工艺工作制度下，该风机的年耗电量与下述哪项值相近?（ ）A、2645 500kW·hB、2702 900kW·hC、3066 600kW·h DD、4059 900kW·h2、若不采用变频器调速，风机风量Qi的改变采用控制风机出口挡板开度的方式，在上述工艺工作制度下，该风机的年耗电量与下列哪个数值最接近?(设风机扬程为Hi=1．4-0．4×Qi2，式中Qi和Hi均为标幺值。
提示：Pi=PQiHi／ηMi)（ ）A、3 979 800kW·hB、4 220 800kW·hC、4 353 900kW·hD、5 388 700kW·h3、若变频器调速设备的初始投资为84万元，假设采用变频器调速时的年耗电量是2 156 300kWh，不采用变频器调速时的年耗电量是3 473 900kW·h，若电价按0．7元／kWh计算，仅考虑电价因素时预计初始投资成本回收期约为多少个月?（ ）A、10个月B、11个月C、12个月D、13个月4、说明除变频调速方式外，下列风量控制方式中哪种节能效果好?（ ）A、风机出口挡板控制B、电机变极调速加风机出口挡板控制C、风机入口挡板控制D、电机变极调速加风机入口挡板控制5、说明下列哪一项是采用变频调速方案的缺点?（ ）A、调速范围B、起动特性C、节能效果D、初始投资回答6-10题，图示为一座ll0kV／35kV／10kV变电站，ll0kV和35kV采用敞开式配电装置，10kV采用户内配电装置，变压器三侧均采用架空套管出线。
2011年电气考试笔试答案Microsoft Word 文档 (2)
电气技术比武笔试题姓名：得分一、选择题（每小题0.5分，30题，共15分）1. 人站立或行走在有电流流过的地面时，两脚间所承受的电压称( B )电压。
A、接触；B、跨步；C、接地； D 、相同。
2. 考验变压器绝缘水平的一个决定性试验项目是( B )。
A、绝缘电阻试验；B、工频耐压试验；C、变压比试验；D、升温试验。
3. 变压器二次侧突然短路时，短路电流大约是额定电流的( D ).A、1～3； B、4～6； C、6～7； D、10～25。
4、三绕组变压器的分接头装在( A )。
A、高、中压侧；B、中、低压侧；C、高、低压侧；D、高、中、低压各侧。
5、变压器并列运行的条件之一，即各台变压器的一次电压与二次电压应分别相等，但可允许误差在( B )以内。
A、±2%；B、±5%；C、±10%；D、±15%。
6、产生串联谐振的条件是（C ）。
A. XL＞Xc B. XL＜Xc C. XL＝Xc D. XL≥Xc E. XL≤Xc7、阻值随外加电压或电流的大小而改变的电阻叫（ D ）。
A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻8、在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( B )。
A. 等于零B. 不等于零C. 增大D. 减小9、在纯电感电路中, 没有能量消耗, 只有能量( C )。
A. 变化 B. 增强 C. 交换 D. 补充10、对称三相电势在任一瞬间的( D )等于零。
A. 频率 B. 波形 C. 角度 D. 代数和11、电压互感器的一次绕组的匝数( B )二次绕组的匝数。
A. 大于 B. 远大于 C. 小于 D. 远小于12、三极管基极的作用是( B )载流子。
A. 发射 B. 输送控制 C. 收集 D. 放大13、二极管的主要特性就是( C )。
A. 整流 B. 稳压 C. 单向导通 D. 反向击穿14、建筑电气安装图一般用( B )表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气试题答案
一、名词解释：
1、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
2、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
3、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
4、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
5、电力系统：电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。
二、填空题
1. 发电机在运行中失去励磁后，其运行状态是由＿＿＿＿进入异步运行。
答案：同步
2. 并列发电机时，同步表指针转动不稳，有跳动现象，其原因可能是＿＿＿＿＿＿＿＿＿＿＿＿。
答案：同期继电器或同步表内机构有卡涩。
3、在发电机并列操作中，发电机升压到90%左右时，要检查三相电压是否平衡，其目的是＿＿＿＿。
答案：防止发电机升压过程中超压
4、变压器空载合闸时，励磁涌流的大小与＿＿＿＿有关。
答案：合闸初相角。
5、为了确保发电机转子的运行安全，运行中应加强对定子三相电流的＿＿＿＿和定子＿＿＿＿的变化情况进行监视。
答案：平衡电压
6、发电厂中所有高压动力均需设＿＿保护，当电动机电源网络的接地电流大于5A时对大容量的电动机才考虑装设＿＿保护。
答：相间；接地
7、在发电厂中，高压熔断器一般作为电压互感器的＿＿＿保护，其熔丝电流一般为＿＿＿安。
答：短路0.5
8、发电机失磁后转入异步运行，发电机将从系统吸收＿＿＿＿功率，供给转子、定子建立磁场，向系统输出＿＿＿＿功率。
答案：无功有功
9、遇有电气设备着火时，应立即将有关＿＿＿＿的电源＿＿＿＿，然后进行＿＿＿＿。
答案：设备切断灭火。
10、运行中的电压互感器二次线圈不许＿＿＿＿。
电流互感器其二次线圈不许＿＿＿＿。
答案：短路开路
11、发电机正常运行时，定子层间线圈允许最高温度为＿＿＿，定子铁芯齿部允许最高温度＿＿。
答案: 90℃; 120℃;
12、用一个手指接触约3秒电动机外壳手感很热，其电机外壳温度约为＿＿＿℃。
答案：70℃
13、发电机正常运行中有关参数的监视调整应遵循如下规定：发电机定子电压正常变动范围为额定值的＿＿＿＿，若超出此范围，监盘人员应先通过调整＿＿＿＿,使电压恢复至正常范围。
力率一般不应超过迟相的＿＿＿＿，即无功不低于有功的＿＿＿＿，频率正常变动范围＿＿＿＿HZ.
答案：±5％; 发电机无功; 0.95; 1/3; 50±0.2
14、继电保护及自动装置的投入和解除顺序：先投入＿＿＿＿回路；＿＿＿＿回路；＿＿＿＿回路；最后投入＿＿＿＿。
解除顺序相反。
答案：交流电压; 交流电流; 直流回路;保护压板
15、当发电机进风温度低于40℃时，每降低1℃允许定子电流升高额定值的＿＿＿＿。
答案：0.5％
16、UPS不间断电源装置由＿＿＿路电源向配电屏供电，当逆变器不再由充电器提供电源，此时＿＿＿投入且不间断提供电流。
答案：三; 直流电源
17、运行中汽轮机突然关闭主汽门，发电机将变成＿＿＿＿运行。
答案：同步电动机
18、发电机同期并列时：当同步表频率表指向正，待并发电机频率比电网频率高，反之则偏低，亦可通过同步表指针旋转来判断，同步表指针顺时针旋转表示待并发电机频率比电网频率＿＿＿＿，反之比电网频率＿＿＿＿。
答案：高；低
19、距离保护的闭锁装置包括有：⑴＿＿＿＿＿＿＿＿＿、⑵＿＿＿＿＿＿＿＿。
答案：电压断线闭锁振荡闭锁
20、运行中的变压器＿＿＿＿与＿＿＿＿不得同时停用。
答案：瓦斯保护；差动保护
三、选择题
1. 万用表的转换开关是实现（ A ）。
Ａ、各种测量种类及量程的开关Ｂ、万用表电流接通的开关Ｃ、接通被测物的测量开关2. 值班人员巡视高压设备（A ）。
Ａ、一般由二人进行Ｂ、值班员可以干其它工作Ｃ、若发现问题可以随时处理3. 接受倒闸操作命令时（A ）。
Ａ、要有监护人和操作人在场，由监护人接受
Ｂ、只要监护人在场，操作人也可以接受
Ｃ、可由变电站（所）长接受
4. 变电站（所）设备接头和线夹的最高允许温度为（A ）。
Ａ、 85 ℃Ｂ、 90 ℃Ｃ、 95 ℃
5. 电流互感器的外皮最高允许温度为（ B ）。
Ａ、 60 ℃Ｂ、 75 ℃ C 、 80 ℃
6. 电力变压器的油起（C ）作用。
Ａ、绝缘和灭弧Ｂ、绝缘和防锈Ｃ、绝缘和散热
7. 发电机变为同步电动机运行时，最主要的是对（ C ）造成危害。
Ａ、发电机本身；Ｂ、电力系统；Ｃ、汽轮机尾部的叶片； D、汽机大轴。
8. 同步发电机运行时，定子三相电流任意两相电流的算数差不超过额定值( Ｃ)%。
同时任意相电流不得超过额定值。
Ａ、20 Ｂ、15 Ｃ、10 D、5
四、问答题
1、哪些原因会引起主变压器差动保护动作？
⑴、变压器内部及其套管引出线故障。
⑵、保护二次线故障。
⑶、电流互感器开路或短路。
2、发电机启动升压过程中为什么要监视转子电流和定子电流？
监视转子电流的目的：
⑴、监视转子电流和与之对应的定子电压，可以发现励磁回路有无短路。
⑵、额定电压下的转子电流较额定空载励磁电流显著增大时，可以粗略判定转子有匝间短路或定子铁心有局部短路。
⑶、电压回路断线或电压表卡涩时，防止发电机电压升高，威胁绝缘。
发电机启动升压过程中，监视定子电流的目的：是为了判断发电机出口及主变压器高压侧有无短路。
3、对备用电源自投入装置（BZT）有哪些基本要求？
⑴、只有在备用电源正常时，BZT装置才能使用。
⑵、工作电源不论何种原因断电，备用电源应能自动投入。
⑶、为防止将备用电源合闸到故障上，BZT只允许动作一次。
⑷、备用电源必须在工作电源切除后才能投入。
⑸、BZT的动作时间应尽可能短。
⑹、当电压互感器的熔断器之一熔断时，不应误动作。
4、谈谈发电机失磁对发电机本身有何危害？
⑴因转差出现的差频电流，使转子过热损坏。
⑵定子过电流引起过热。
⑶引起机组振动及发电机周期性超速。
⑷定子端部漏磁引起过热。
5、发电机正常启动前应做哪些试验？
（1）测量发电机各部分绝缘电阻
（2）主开关、灭磁开关及厂用电开关的拉合闸试验
（3）自动调节励磁装置有关动作试验
（4）调速电机转向试验
（5）与汽机的保护联动试验。
