电缆故障测试仪工作原理介绍
QTQ02型电缆故障综合测试仪及其应用
1 电缆探测器用途及基本原理
由振荡器产生一个音频信号电流，流经被测 电缆，此电流在被测系统周围产生磁场，磁力线 透过大地传到地面，在地面上用一探测线圈拾取 磁场，经接收器选频放大以后用耳机加以监听， 通过检验这一磁场的变化就可以判断地下金属管 线的位置。利用同样原理可以在电缆护层外检验 内部芯线的障碍部位。
QTQ02型电缆故障综合测试仪及其应用
1、电缆探测器用途及基本原理 2、QTQ02型电缆探测器介绍 3、QT测地下电缆的走向及埋深。 （2）探测地下金属管线（油管、汽管、水管）的走
向及埋深。 （3）探测架空电缆芯线障碍的部位。 （4）如配置一具测量探针（接地规），便可以测量
2 电缆探测器介绍
1. 振荡器 2. 接收器 3. 一号探头 4. 二号探头
3 电缆探测器使用方法 1.芯线放音法探测地下电缆的路由及埋深
1.芯线放音法探测地下电缆的路由及埋深 （1）将振荡器放在电缆的一端，一个输出端子接到另一根
地气棒上；选一根良好芯线为放音线，接到另一个输出 端子上，这根放音线的远端接到一根地气棒上，使放音 电流构成回路（如下图）。 （2）顺时针旋转“输出控制”接通电源，同时调节“电表 灵敏度控制”，使表针有明显数值，并防止电表撞针。
T-C300市话电缆故障综合测试仪概述
1.特点 2.技术指标
2 电桥测试法
1. 工作原理 2. 兆欧表和欧姆表功能 3. 电桥测距接线方法 4. 电桥测试 5. 计算故障距离 6. 测试技巧与注意事项
1.工作原理 2.兆欧表和欧姆表功能
1. 工作原理
仪表采用的是比例计算法，测出芯线从测量点到故障点 电阻和全长电阻的比值，再乘以电缆全长，即得到故障距离。
电缆故障测试仪使用说明书
而不同 计算时需要比较烦琐的参数输入 而 DC-380 系列仪表采用的是比例算法 通
过测出芯线故障点到测量点电阻和全长电阻的比值 再乘以电缆全长 即得到故障距
离 因为电缆全长范围内温度基本相同 线径一般也相同 如果电缆由不同线径电缆
分段组成 仪表可以分段输入 所以不需要校准即可得到较准确的结果
为了实现测试的自动化 本仪器设计了如下的电桥
2.6 背光
当光线暗淡 看不清波形时 可使用仪器的背光功能 具体操作如下 按 状态 至
增至 XX 闪烁 再按 自动 即可开启背光 如要背光消失 重复上述步聚即可 在按亮
背光后 若在 30 秒内无按键 背光自动消失 二 电桥测试法
当发生绝缘不良故障时 故障电阻很高 远大于电缆波阻抗 脉冲反射微弱 无法
仪器经过分析 即可显示结果 如图 3 为
断线距离 3180 米 增益 50
断线距离 3196 米 增益 54
图3
图4
在全自动状下 仪器带有多点判断功能
每按一次 自动 键,仪器即对故障线路做一次全自动测试 并在屏幕显示本线路最
明显的一个故障点的波形 在最后一行显示故障距离和故障性质 若测试的线路除这一个故
由于绝缘电阻很高 测试电流很小 因此电压降也很小 而线路上的正常通话
拨号 振铃等信号很强 用常规的方法测试误差很大 需要采用许多V 兆欧表功能 可以测量绝缘电阻和环路电阻 用户在现场可
以使用它们代替兆欧表和万用表 测试结果仅供参考 不作计量使用
2.1 兆欧表功能
6 改变 用于数据输入
7 移动 用于数据输入时移位或功能选择时移动选项
8 认定 对选项或输入数据进行确认
9 测量 按下该键 仪器开始进入测量状态
测试导引线

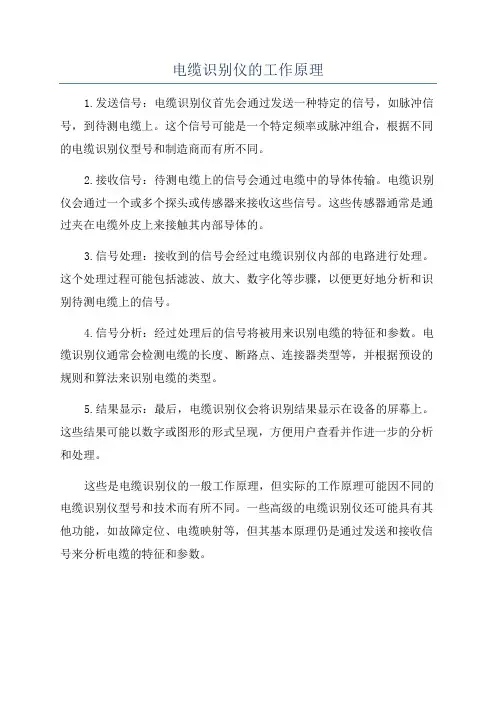

电缆识别仪的工作原理
电缆识别仪的工作原理
1.发送信号：电缆识别仪首先会通过发送一种特定的信号，如脉冲信号，到待测电缆上。
这个信号可能是一个特定频率或脉冲组合，根据不同的电缆识别仪型号和制造商而有所不同。
2.接收信号：待测电缆上的信号会通过电缆中的导体传输。
电缆识别仪会通过一个或多个探头或传感器来接收这些信号。
这些传感器通常是通过夹在电缆外皮上来接触其内部导体的。
3.信号处理：接收到的信号会经过电缆识别仪内部的电路进行处理。
这个处理过程可能包括滤波、放大、数字化等步骤，以便更好地分析和识别待测电缆上的信号。
4.信号分析：经过处理后的信号将被用来识别电缆的特征和参数。
电缆识别仪通常会检测电缆的长度、断路点、连接器类型等，并根据预设的规则和算法来识别电缆的类型。
5.结果显示：最后，电缆识别仪会将识别结果显示在设备的屏幕上。
这些结果可能以数字或图形的形式呈现，方便用户查看并作进一步的分析和处理。
这些是电缆识别仪的一般工作原理，但实际的工作原理可能因不同的电缆识别仪型号和技术而有所不同。
一些高级的电缆识别仪还可能具有其他功能，如故障定位、电缆映射等，但其基本原理仍是通过发送和接收信号来分析电缆的特征和参数。
电缆故障检测仪说明书
电缆故障检测仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。
因而，电缆故障测试仪是维护各种电缆的重要工具。
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
如配备声测法定点仪，可准确测定故障的精确位置。
2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
5．具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6．具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8．具有根据不同的被测电缆随时修改传播速度功能。
9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。
二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。
电缆故障测试仪说明书
电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。
它通过发送特定的电信号到电缆中，然后分析接收到的信号来定位并诊断电缆的故障位置。
本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。
2. 功能特点- **故障定位**：电缆故障测试仪能够快速准确地定位电缆中的故障位置，包括断路、短路、击穿等。
- **故障诊断**：通过分析被测试电缆中接收到的信号，电缆故障测试仪可以判断故障的类型和严重程度，并提供相应的建议和解决方案。
- **多功能显示**：电缆故障测试仪具备直观清晰的显示屏，显示电缆故障的位置、长度、类型等信息，方便用户进行故障判读和定位。
- **便携式设计**：电缆故障测试仪采用轻巧便携的设计，便于操作和携带，适用于各种场合和环境。
- **数据存储和导出**：电缆故障测试仪可以存储测试数据，并支持数据导出和打印，方便用户进行数据分析和报告生成。
3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。
确保连接稳固，并注意连接的极性。
3.2 设置参数根据实际情况，设置电缆故障测试仪的参数，包括信号频率、传输速率等。
根据需要，也可以选择故障定位的范围和精确度。
3.3 开始测试按下测试仪的启动键，开始进行电缆故障测试。
待测试结束后，仪器会自动显示测试结果。
3.4 故障定位解读根据显示屏上的测试结果，判定故障的类型和位置。
在定位过程中，可以根据需要调整参数和重新进行测试。
3.5 数据存储与导出如需保存测试数据，可将数据存储到电缆故障测试仪内部存储器中。
也可通过USB接口将数据导出到电脑进行进一步分析和处理。
4. 注意事项- 在测试过程中，要确保被测试电缆与测试仪之间的连接牢固可靠，以免影响测试结果的准确性。
- 在测试前，请按照测试仪的要求进行正确的仪器设置，包括参数的选择和校准等。
- 使用电缆故障测试仪时，请阅读并遵守相关安全操作规范，以保证人身安全和设备的安全。
电缆路径探测仪的工作原理
电缆路径探测仪的工作原理
电缆路径探测仪是一种常见的电力设备，用于寻找埋在地下的电力线路及其故
障位置，以便对故障进行修复。
本文将介绍电缆路径探测仪的工作原理。
探测原理
电缆路径探测仪主要是通过感应探头和信号处理器来探测埋在地下的电力线路。
探头中有一个发射线圈和一个接收线圈，发射线圈中通电产生交变磁场，接收线圈接收地下电缆中的电信号，并将信号转换为电压，然后通过信号处理器进行分析处理。
工作流程
电缆路径探测仪的工作流程如下：
1.准备工作：选用合适的探头，将探头放置在地面上，并将探头与信号
处理器连接。
2.开始探测：探测人员按下探测仪的开始按钮，发射线圈通电产生磁场。
3.信号接收：地下电缆中的电信号接收到后，会通过接收线圈接收并转
换为电压信号，然后传送到信号处理器进行分析处理。
4.分析处理：信号处理器将接收到的信号进行分析处理，然后将处理结
果通过显示屏或发声器告诉探测人员。
5.结束探测：探测人员在探测完毕后，将探头收回，关闭探测仪。
注意事项
使用电缆路径探测仪时需要注意以下几点：
1.避免在干燥的环境中使用，以免探头容易磨损。
2.保持探头的清洁，使用前清洁探头表面的污垢。
3.当探头发生损坏时，需要及时更换探头。
结论
电缆路径探测仪是一种高效的电力设备，通过感应探头和信号处理器来探测埋
在地下的电力线路，确保故障修复的成功。
使用时需要注意探头的清洁和损坏的更换，以保证探测仪的稳定性和准确性。
电缆故障测试仪的工作原理
电缆故障测试仪的工作原理
YDL-206电缆故障测试仪
陕西意联电子科技
仪器组成框图
仪器系统组成框图见图一。
当软件测量方法选择“内触发”时，有0.2μs、2μs、4μs三种测试脉冲宽度可供选择。
其幅度大约为250VPP的测试脉冲信号加到被测电缆上和主机的输入电路上。
测试波形通过内部信号处理及数据处理电路后显示到屏幕上。
并同时在状态显示栏中显示电缆的介质（电缆类型）、电波传播速度、采样频率、故障距离、测试日期等。
软件选择“闪络法”时，内部脉冲信号断开，仪器处于外触发等待状态。
当冲击高压测试系统加到被测电缆的冲击高压使故障点闪络放电时，形成单次闪络波形并经过电流取样器输入仪器，仪器开始采样。
这以后的工作与低压脉冲的相同，并显示出测试结果波形。
图一YDL-206电缆故障检测仪系统组成框图
测试原理
电缆故障一般分为两大类：低阻、开路故障和高阻故障。
仪器根据雷达测距原理，向电缆发射一个低压脉冲或高压脉冲。
当遇到特性阻抗不匹配的地方时，就会产生反射波，仪器以极高的速度将发射波形和反射波形采集下来并显示在屏幕上，用双游标卡在波形的两个特征拐点上。
仪器根据电波在电缆中的传播速度，便可测算出故障点到测试点的距离。
S=VT/2
S：故障点距测试端的距离。
V：电波在电缆中的传播速度。
T：电波在电缆中故障点与测试端间一个来回传播所需的时间。
这样，在V和T已知的情况下，就可计算出S，即故障点距测试点的距离。
这一切只需要稍加人工干预（用双游标卡在波形的特征拐点上）就可由计算机自动完成，测试电缆故障迅速准确。
电缆故障测试仪原理
电缆故障测试仪原理电缆故障测试仪是维护种电缆的重要工具，它能够迅速地找准故障点并及时排除故障，确保电缆线路的正常运行，保证有线通信和输送的畅通。
目前市场上常用的电缆故障测试仪多属于智能型，其工作原理及组成介绍如下：1、电缆故障测试仪的基本原理根据故障的探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储的功能，可捕获和显示单次瞬态波形。
HT-TC电缆故障测试仪采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数。
当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D工作，其采样、存储、处理和显示与前述过程相同。
LCD显示屏上应有反射回波。
2、电缆故障测试仪的组成电缆故障测试仪是以微处理器为核心，控制信号的发射、接收及数字化处理过程。
微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD显示。
也可根据需要由通讯口与PC机通讯。
脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。
此脉冲经发射电路转换成高幅值的发射脉冲，送至被测电缆上。
高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，送微处理器进行处理。
键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由仪器完成某一测试功能。
智能电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆故障测试仪工作原理介绍
电缆故障测试仪是维护种电缆的重要工具，它能够迅速地找准故障点并及时排除故障，确保电缆线路的正常运行， 保证有线通信和电力输送的畅通。
目前市场上常用的电缆故障测试仪多属于智能型，其工作原理及组成介绍如下：
1、电缆故障测试仪的基本原理
根据故障的探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。
HT-TC 电缆故障测试仪采用数字存储技术，利用高速A/D 转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU 微处理器处理后，送至LCD 显示控制电路，变为时序点阵信息，于是在LCD 屏幕上显示当前采样的波形参数。
当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D 工作，其采样、存储、处理和显示与前述过程相同。
LCD 显示屏上应有反射回波。
2、电缆故障测试仪的组成
电缆故障测试仪是以微处理器为核心，控制信号的发射、接收及数字化处理过程。
仪器的工作原理方框图如图所示。
微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD 显示。
也可根据需要由通讯口与PC 机通讯。
微处理器
脉冲发生器 高速A/D 存储器 电 源 输入电路 键盘 被测电缆 LCD 液晶显示器 工作原理方框图
脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。
此脉冲经发射电路转换成高幅值的发射脉冲，送至被测电缆上。
高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，最后送微处理器进行处理。
键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。
以上介绍涉及到的一款产品是HT-TC电缆故障测试仪，它是华天电力全新打造的一款高性价比电缆故障检测仪器，能对电缆的高阻闪络故障、高低阻性的接地、短路和电缆的断线、接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
