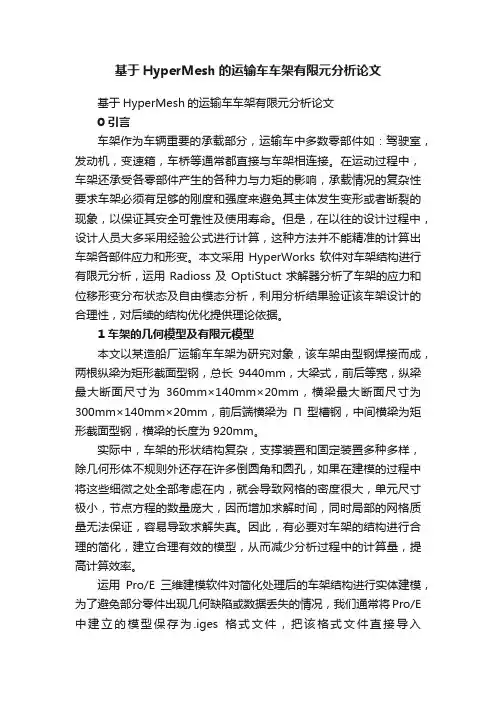

基于HyperMesh的运输车车架有限元分析论文基于HyperMesh的运输车车架有限元分析论文0 引言车架作为车辆重要的承载部分，运输车中多数零部件如：驾驶室，发动机，变速箱，车桥等通常都直接与车架相连接。
在运动过程中，车架还承受各零部件产生的各种力与力矩的影响，承载情况的复杂性要求车架必须有足够的刚度和强度来避免其主体发生变形或者断裂的现象，以保证其安全可靠性及使用寿命。
但是，在以往的设计过程中，设计人员大多采用经验公式进行计算，这种方法并不能精准的计算出车架各部件应力和形变。
本文采用HyperWorks软件对车架结构进行有限元分析，运用Radioss及OptiStuct求解器分析了车架的应力和位移形变分布状态及自由模态分析，利用分析结果验证该车架设计的合理性，对后续的结构优化提供理论依据。
1 车架的几何模型及有限元模型本文以某造船厂运输车车架为研究对象，该车架由型钢焊接而成，两根纵梁为矩形截面型钢，总长9440mm，大梁式，前后等宽，纵梁最大断面尺寸为360mm×140mm×20mm，横梁最大断面尺寸为300mm×140mm×20mm，前后端横梁为Π型槽钢，中间横梁为矩形截面型钢，横梁的长度为920mm。
实际中，车架的形状结构复杂，支撑装置和固定装置多种多样，除几何形体不规则外还存在许多倒圆角和圆孔，如果在建模的过程中将这些细微之处全部考虑在内，就会导致网格的密度很大，单元尺寸极小，节点方程的数量庞大，因而增加求解时间，同时局部的网格质量无法保证，容易导致求解失真。
因此，有必要对车架的结构进行合理的简化，建立合理有效的模型，从而减少分析过程中的计算量，提高计算效率。
运用Pro/E三维建模软件对简化处理后的车架结构进行实体建模，为了避免部分零件出现几何缺陷或数据丢失的情况，我们通常将Pro/E 中建立的模型保存为.iges格式文件，把该格式文件直接导入HyperMesh中进行后续的网格划分。
英文论文翻译
1 前言在汽车三大总成之中，汽车车身代表着汽车开发的水平，在汽车开发中占有主体地位。
由于在车辆行驶过程中，车身结构会在各种振源的激励下产生振动，若这些振源的激励频率接近了车身整体或局部的固有频率，便会发生共振现象，产生剧烈振动和噪声，甚至造成结构破坏。
因此，为了提高汽车的安全性、稳定性和舒适性，就必须对车身结构的固有频率进行分析，并可以通过对其结构的设计来避开各种振源的激励。
文中就是采用有限元分析的方法，对某车型的车身地板进行模态分析，分析其固有频率及振型，为实际生产提供参考依据。
2 车身地板有限元模型的建立车身地板是典型的凹凸槽板结构，而对其的模拟建模有两种方法，一是按凹凸槽的真实形状建模；二是按照文献中提到的方法，即用在凹凸槽处加加强梁的平板结构来模拟，使加强梁的截面参数与实际结构相一致，文中原始模型采用第一种方法。
2.1建模2.1.1平面问题及薄板弯曲车身地板的CAD模型是在Catia软件里创建完成的。
车身的大部分零件是薄板冲压件，板材的厚度h远小于其平面尺寸。
薄板的变形与载荷的作用方式有关，当载荷平行于中面（平分薄板厚度的平面）且沿厚度方向不变，可认为是平面应力问题；若载荷垂直于中面，则将引起薄板的弯曲变形。
以薄板的中面为x-y平面，垂直于中面的轴为z轴。
在平面应力问题中只有平行于x-y平面的三个应力分量：σσττ=,,x y xy yz这三个分量沿厚度h不变，它们只是x和y的函数，与坐标z无关，而其余分量为零。
平面应力的物理方程为：薄板弯曲变形后，中面由平面变成曲面，称为弹性曲面。
中面内各点在垂直于中面的方向的位移w称为挠度。
当w远小于厚度t时，即满足时，可以认为中面无线应变也无角应变，此时称为薄板弯曲的小挠度问题。
若挠度w接近厚度t的量级，就不能再认为弹性曲面内纤维的长度不变，问题将变为非线性的，这种情况称为薄板弯曲的大挠度问题。
工程中的大部分问题是将薄板的弯曲视为小挠度问题，这样可使问题大大简化。

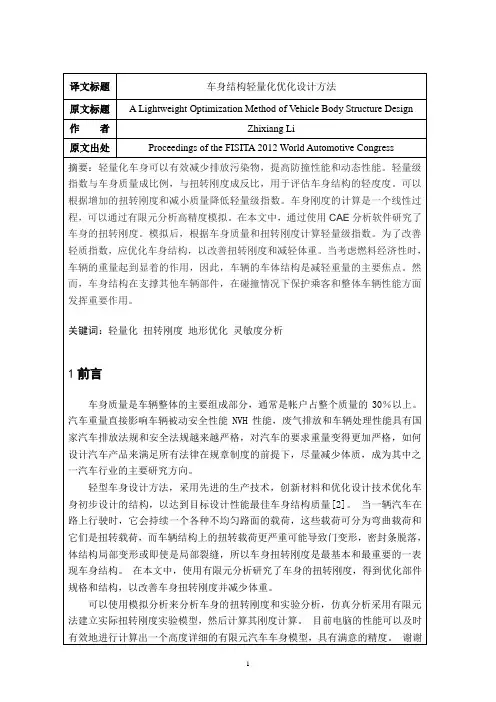

车身结构轻量化优化设计方法外文文献翻译、中英文翻译、外文翻译
到CAE方法它将节省大量的测试成本，及时指导车身的设计结构，提出优化方法; 有限元法已经成为在车身特性设计和分析过程中不可或缺的[3]。
在结构优化过程中，首先，敏感性分析应该是对的以设计变量的灵敏度来确定目标[4]然后根据灵敏度修改设计变量以获得最佳设计目标与约束条件。
设计变量的灵敏度与A轻量级优化方法相关其目标函数是由客观因素的变化来衡量的单位设计变量的变化，灵敏度分析是opti的基础可以根据敏感度进行结构分析，优化结构分析，这将节省大量的计算时间并改进优化因此，在工业中期望提供一种改进的轻型汽车车身结构，特别是车身框架，其保持所需的强度，刚度和稳定性特性，以满足乘客安全和车辆性能标准。
此外，身体结构应当可使用现有技术和材料制造，以实现减轻重量而不增加成本。
此外，主体结构应该能够减少总成分，以进一步降低成本和制造时间。
2灵敏度分析的基本理论从结构分析可以分为动态分析和静态分析两个方面，结构敏感性分析也可以分为动力敏感性分析和静态敏感性分析。
动态灵敏度分析包括特征值灵敏度分析，传递函数灵敏度分析和动态响应敏感性分析。
静态敏感性分析可以是压力，位移等。
对于车辆，灵敏度分析是指车身刚度强度，自由模式和敏感性分析的应变能，部分结构参数包括材料厚度和横截面转动惯量[5 |。
有两种计算灵敏度的方法，推导方法和伴随结构的方法。
直接推导法，是亲由胡力构成R.Kapoor M.P，然后由许多人开发和推广人们在广泛的领域。
直接推导法具有明显的物理意义概念，简单的数学理论方便计算可扩展从一阶敏感度到高阶灵敏度，因此是广泛的在工业领域[6]。
3 BIW扭转刚度分析汽车BIW的有限元模型由769 862组成元素包括三角形元素和四边形元素重量为371.2公斤。
为了比较车辆扭转刚度试验过程中的有限元分析模型需要使用直径为50 mm的梁单元进行模拟测试设备如图有限元边界条件分析模型如图1所示。
3，左右后方的震动塔都很硬点被限制在X，翻译DOF左右前方震动吸收塔受限于X方向DOF。
基于ANSYS的FSAE赛车车架的有限元分析

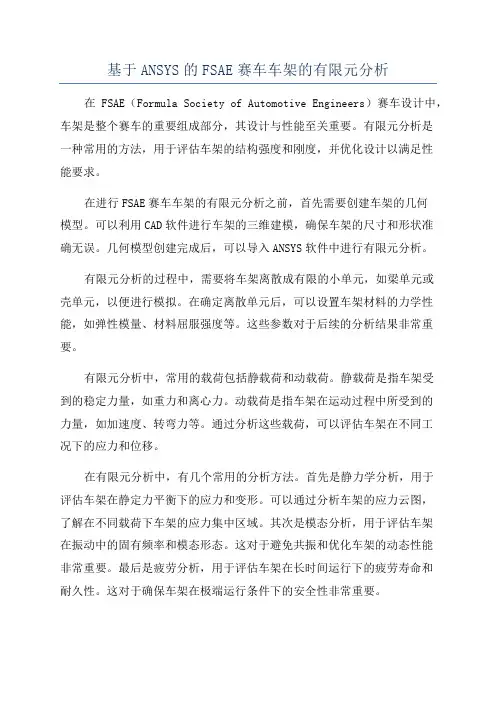

基于ANSYS的FSAE赛车车架的有限元分析在FSAE（Formula Society of Automotive Engineers）赛车设计中，车架是整个赛车的重要组成部分，其设计与性能至关重要。
