数字特斯拉计
WT-3A型数字式毫特斯拉计
WT-3A 型数字式毫特斯拉计WT-3A 数字式毫特斯拉计是我们专为教学、科研和生产单位用于测量各种磁场而研制的一种新型测量仪器，广泛用于测量形状各异的磁钢表面磁场；扬声器音圈间隙磁场；各种螺线圈所产生的磁场等。
本仪器采用集成电路，霍尔探头测量。
磁场读数为数字显示，N.S 极直接区分，具有机构简单，读数稳定，操作方便，使用方便，便于携带等特点。
一．主要技术指标1、测量范围：1毫特~2000毫特（即10高斯~20000高斯）2、分辨率：1毫特（mT ）即10高斯（Gs ）3、测量精度：±1%4、 电 源：220V 、50Hz二．使用方法1、 将测量导线的航空插头插入毫特斯拉计的插座，（航空插头的槽口必须对准查座的槽口里推入；拆下航空插头时必须摄着插头外表的弹簧圈方向可向外拉下，切不可拉导线，拉导线是不可能拉下航空插头的，反而把插头里的接线拉断，导致仪器失灵，不能工作）。
2、 接通电源，打开电源开关，指示灯亮，同时三个数码管亮。
3、 用“调零”旋钮将数字显示调到零点，即000（3个0）4、 将测量探头轻轻平贴于待测量磁钢表面或把探头插入音圈中央，磁场强度随着各个被测点，直接显示数字，这个数字为毫特斯拉计（乘以10即为高斯），正值表示为N 极，负极表示为S 极。
注意：1、 霍尔探头薄而脆，不能受击，不能挤压。
测量时必须轻轻平放在磁钢表面。
2、 霍尔探头涂有颜色标记为N 极，另一面为S 极。
（即将涂有标记颜色标记面紧贴磁钢测量得正值为N 极，负极表示为S 极，建议采用不涂标记一面测量正值为N 极，负极表示为S 极）。
备注：实际使用时，为保护探头，使用尼龙芯棒作为测试护具。
磁悬浮原理
磁悬浮原理实验目的1.观察自稳定的磁悬浮物理现象；2.深化学生对磁悬浮的原理的认识；3.培养动手观察思考能力，锻炼较强的耐心。
实验原理1. 磁学基本知识磁性：物质能吸引铁、钴、镍等金属的特性。
磁体：具有磁性的物体。
磁极：磁体上磁性最强的部分就是磁极。
当把两块磁铁放在一起相互靠近时，有时候互相吸引，有时候相互排斥。
现在人们都知道磁体有两个极，一个称N极，一个称S极。
同性极相互排斥，异性极相互吸引。
磁极是由环形电流元产生。
磁力是由于电荷运动所产生的基本力。
地球也是一个大磁体，它的两个极分别在接近地理南极和地理北极的地方。
因此地球表面的磁体，可以自由转动时，就会因磁体同性相斥，异性相吸的性质指示南北。
地球磁场的磁极和地理上的南北级方向正相反，而且和地球南北极并不重合，两者之间有一个11度左右的夹角，叫磁偏角。
此外地球磁场的磁极位置不是固定的，它有一个周期性变化。
地磁场强度很弱,在最强的两极其强度不到10-4(T), 平均强度约为0.6×10-4(T)。
2. 磁悬浮磁悬浮就是运用磁体“同性相斥，异性相吸”的性质，使磁体具有抗拒地心引力的能力悬浮起来，即“磁性悬浮”。
目前世界上有三种类型的磁悬浮。
一是以德国为代表的常导电式磁悬浮，二是以日本为代表的超导电动磁悬浮，这两种磁悬浮都需要用电力来产生磁悬浮动力。
而第三种，就是我国的永磁悬浮，它利用特殊的永磁材料，不需要任何其他动力支持。
（1）电磁悬浮系统（electromagnetic levitation )：简称EML技术。
它的主要原理是利用高频电磁场在金属表面产生的涡流来实现对金属球的悬浮。
将一个金属样品放置在通有高频电流的线圈上时，高频电磁场会在金属材料表面产生一高频涡流，这一高频涡流与外磁场相互作用，使金属样品受到一个洛沦兹力的作用。
在合适的空间配制下，可使洛沦兹力的方向与重力方向相反，通过改变高频源的功率使电磁力与重力相等，即可实现电磁悬浮。
SHT-6A数字式特斯拉计(高斯计)技术手册
一、概述 SHT-6A 型数字式高斯计是用来测量磁场强度的
仪器。该产品适用于矿山、冶金、采矿工程、磁性材 料生产工厂等部门，用于对磁性体表面磁场和缝隙磁 场的检测。本仪器设计新颖、性能稳定、轻巧便携， 其主要特点如下：
1. 超 低 功 耗 单 片 机 技 术 ， 极 低 的 关 机 功 耗 （<5uA）；
B
5、零点清除：仪器普通测量状态下，将仪器探头 放在零磁场处，按“Zero”键清除零点。注意，交
流和直流测量模式的零点需要分别清除。
6、测量值超过当前量程将显示“OL”。
7、供电电源电压低于 3V 将显示电池低电标志 + 。
8、注意事项 1) 测量时打开探头保护帽，测量结束安上保
护帽。
2) 霍尔探头不得受应力、冲击或碰撞。
液晶显示屏或驱 动 IC 损坏；
解决办法 安装、重新安 装或更换电 池； 1.尝试将探头 重新清零； 2.检查探头连 接； 3. 返厂维修。 返厂维修。
更换新电池。
正常使用温 度范围是 0～ 40℃。 返回制造单 位维修。
显示 OL。
按清除零点键 后显示值不变 为零或者读数 无规律变化。 测量过程中仪 器间歇显示电 池标志。 液晶显示字段 模糊。
液晶显示出现 乱码。
原因 未装电池、电池 极性装反或电池 电力极度不足。 1. 探头零点过大 2. 探 头 没 有 和 仪 器连接； 3.探头损坏。
探头故障。
需要更换电池。
环境温度过低。
3) 新旧电池不可以混用，安装电池时注意电
池性。
4) 仪器长期不用时，应取出电池。
5) 本仪器保修一年（不包括探头）。
备注：“毫特斯拉（mT）”、“特斯拉（T）”
华鸣HM100 智能型数字特斯拉计使用说明书
使用说明书HM100智能型数字特斯拉计华鸣仪器设备有限公司制造目录一般安全性概要 (3)前言 (4)第一章入门 (5)1.1使用装置前的准备 (5)1.2开始操作 (5)第二章特性功能 (6)2.1调零功能 (6)2.2采样保持功能 (6)2.3极性指示及超量程指示 (6)2.4单位切换功能 (6)2.5背光 (7)2.6电池电量及节能功能 (7)2.7量程自动切换及指示功能 (7)第三章工作说明3.1概述 (8)3.2工作原理 (8)3.3传感器使用方法 (9)3.4外观说明 (10)3.5主要技术参数 (10)3.6操作步骤 (11)第四章一般故障分析4.1一般故障解决 (13)4.2维修及注意点 (13)第五章保修条例 (14)联系信息 (15)一般安全性概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有合格的专业人员才能执行维修程序。
避免起火和人身伤害。
怀疑产品出现故障时，请勿进行操作。
如果您怀疑此产品已被损坏，可请合格的维修人员进行检查或与华鸣仪器设备有限公司联系。
请勿在潮湿的环境中操作。
请勿在易燃易爆的环境中操作。
请保持产品表面的清洁与干燥。
安全性术语和符号警告：警告性声明指出可能危害生命安全的行为。
注意：注意性声明指出可能导致此产品和其它财产损坏的条件和行为。
作测试时，必须用正确的功能和量程！前言非常感谢您购买HM100智能型数字特斯拉计您在使用本装置前，请仔细阅读本手册，本手册向您介绍了很多重要的信息和使用中应注意的事项。
阅读完后，请妥善保管，以便将来参考使用。
我们希望您对新设备完全满意，并希望能为您提供长久和有效的服务。
我们真诚地希望您以后继续选用我公司的产品！特别说明由于产品的不断更新发展,我们保留在没有事先通知的情况下,对本公司产品进行变动、修改的权力。
本手册虽经详细检查及校对，仍可能发生文字错误与技术描述疏漏的情况，恳请使用者及同行不吝赐教指正，以利于本手册的修改工作，力求手册内容的正确性。
数字特斯拉计操作指导
1.0设备名称：特斯拉计
2.0设备型号：HT208
3.0生产厂商: 上海亨通磁电科技有限公司
4.0设备编号：BH94144
5.0原理图（如图1）：
图1
6.0设备的试验能力：用于磁场磁感应强度的检测。
被测磁场为交流或直流磁场，量程范围：
DC：0-200-2000mT（灵敏度0.01 mT、0.1 mT）,AC：0-200-2000mT（灵敏度0.01 mT、0.1 mT）。
7.0设备的环境要求:
工作环境温度：5℃ to +40℃；
工作环境湿度：20%-80%（无凝露）
8.0辅助设备和辅料: 5号电池4节；
9.0操作：
9.1认识面板（如图2.1），装好电池，安装传感器（如图2.2）；
图2.1
图2.2
9.2按下面板上的“电源开关”，选择合适的量程。
如图3
图3
9.3将霍尔传感器保护套旋开，然后将霍尔传感器的有效位置靠近被测材料表面（如
图4.1，图4.2）；
图4.1
图4.2
9.4选择峰值保持测量，读数（如图5）；
图5
9.6仪器在测试完毕后传感器的护套旋上，将电池取出。
9.7测试过程中的注意点：
9.7.1对传感器的保护，在使用过程中，传感器不可受力，撞击或挤压；
9.7.2在测试时尽量减少外部磁场的影响，尽量不在可能产生磁场干扰的仪器附近进行产品的检测；
10.0 设备的维护保养
N.N.
11.0设备的点检
N.N.
12.0设备故障判断和排除
N.A.
13.0 设备的校验
N.A.
14.0 相关的文件表式
N.A.。

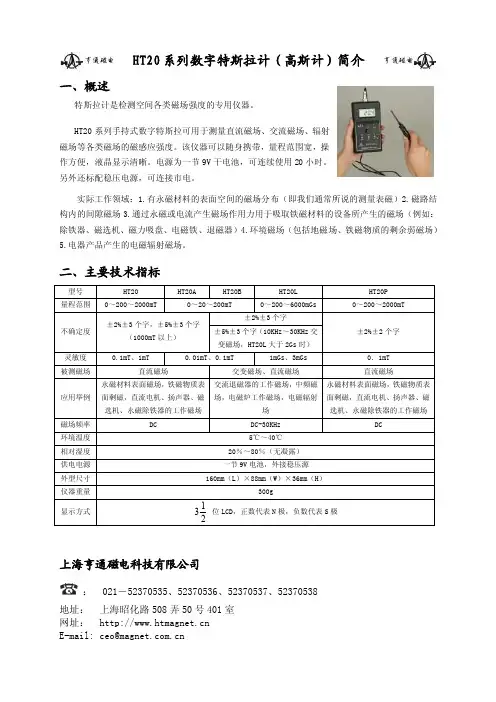

HT20系列数字特斯拉计（高斯计）简介
一、概述特斯拉计是检测空间各类磁场强度的专用仪器。
HT20系列手持式数字特斯拉可用于测量直流磁场、交流磁场、辐射磁场等各类磁场的磁感应强度。
该仪器可以随身携带，量程范围宽，操作方便，液晶显示清晰。
电源为一节9V 干电池，可连续使用20小时。
另外还标配稳压电源，可连接市电。
实际工作领域：1.有永磁材料的表面空间的磁场分布（即我们通常所说的测量表磁）2.磁路结构内的间隙磁场3.通过永磁或电流产生磁场作用力用于吸取铁磁材料的设备所产生的磁场（例如：除铁器、磁选机、磁力吸盘、电磁铁、退磁器）4.环境磁场（包括地磁场、铁磁物质的剩余弱磁场）5.电器产品产生的电磁辐射磁场。
二、主要技术指标上海亨通磁电科技有限公司： 021－52370535、52370536、52370537、52370538 地址： 上海昭化路508弄50号401室 网址： E-mail:**************.cn一、概述HT100系列数字特斯拉计是检测磁体直流磁感应强度的专用仪器，是磁性测量领域中用途最为广泛的测量仪器之一，它与以往的相应产品相比具有独特的稳定性、操作使用方便、显示清晰读数可靠等优点。
特斯拉计是检测空间各类磁场强度的专用仪器。
实际工作领域：1.有永磁材料的表面空间的磁场分布（即我们通常所说的测量表磁）2.磁路结构内的间隙磁场3.通过永磁或电流产生磁场作用力用于吸取铁磁材料的设备所产生的磁场（例如：除铁器、磁选机、磁力吸盘、电磁铁、退磁器）4.环境磁场（包括地磁场、铁磁物质的剩余弱磁场）5.电器产品产生的电磁辐射磁场。
二、主要技术指标上海亨通磁电科技有限公司： 021－52370535、52370536、52370537、52370538地址：上海昭化路508弄50号401室网址： E-mail:**************.cn。
数显特斯拉计使用方法
数显特斯拉计使用方法
宝子们，今天来唠唠数显特斯拉计咋用哈。
这个数显特斯拉计呢，拿到手先得看看它有没有电，就像咱手机一样，没电可啥都干不了。
一般在它的某个小角落能看到电量显示之类的标识，如果电量不足，就赶紧给它充充电或者换上新电池。
然后呢，要找到探头。
这个探头可重要啦，就像是它的小触角一样。
要保证探头的线没有破损或者弯折得太厉害，不然可能会影响测量的准确性哦。
接下来就是测量啦。
把探头靠近你要测量磁场的地方。
注意哈，要尽可能地靠近，但是也别碰到那些可能会损坏探头的东西。
比如说你要测一个小磁铁周围的磁场，就慢慢地把探头朝着磁铁挪过去。
这时候呢，数显特斯拉计的屏幕上就会开始显示数字啦。
这个数字就是磁场的强度啦。
不过呢，要多测几个点哦，因为磁场在不同的位置可能强度不一样。
就像一个调皮的小精灵，在不同地方玩不同的把戏。
要是测量的时候发现数字跳来跳去的，先别慌。
这可能是周围有其他磁场干扰呢。
你可以试着把周围一些可能产生磁场的东西拿远一点，像手机啊、小电器之类的。
测量完了之后，要好好把数显特斯拉计收起来。
把探头的线整理好，别让它乱成一团麻。
可以找个小盒子或者小袋子把它装起来，放在一个安全的地方，这样下次要用的时候就能很快找到啦。
宝子们，数显特斯拉计的使用方法就是这么简单又有趣，多试几次就会很熟练啦。
高斯计特斯拉计使用详细说明书
修复日期
注意：此时仍处于“峰值测量”状态。 例：原峰值为 1500MT；当要测定新峰值预计新峰值<1500MT,如 800MT>。
注意:仪器在测试完毕后，请将传感器上的护套插上,并最好将电池拿出来。 0.1MT=1GS 1T=10000GS.
保修服务条例
尊敬的用户: 感 谢您 关心 和使 用华 鸣产 品,您 在使 用华 鸣产 品的 过程 中遇 到任 何问 题 ,请 致
6、 置零 在非保持的状态下将传感器远离磁场，如显示屏上显示不为 0，可按 Zear 键 使之为零。
注意：如测量中需要转换量程，都必须重新调零，之后重新测量; 或 者测量之前先全部调零。 当重复按峰值保持测量按键时，可选择普通测量或峰值保持测量。
普通测量
峰值保持测量
7、 测量
将霍尔传感器护套打开，然后使霍尔传感器有效位置（横向传感器）或
机、退磁机、微波炉、焊接机、电机等周围请不要使用。 建议您定期进行校准工作。 四.维修及注意点 1. 当仪器在测量状态时，如调零不起作用或测量磁体无读数，则应首先检 查供电电源是否正常，其次检查传感器是否损坏，如传感器表面无损坏、 接线完好，则可能仪器内部出现故障，建议客户将仪器寄回本公司进行 检修。 2. 传感器切不可受力、撞击或受挤压，以免损坏。 3. 调零时传感器应放置在远离磁场的地方，否则会造成测量误差。 4. 仪器保修期为 12 个月。注：传感器为易损件不在保修范围。 5. 仪器应避免在不符合使用环境条件下使用。 6. 如在测量时发现测量数值确实有偏差，则可用工具旋转传感器手柄上的 电位器进行微调以达到正确的测量结果。
F 垂直)中运动时,因为受到洛仑兹力( B)的作用而使轨迹发生偏移,并在材料
两侧(3.4)产生电荷积累形成垂直于电流方向的外加磁场方向的电场 ,最终
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字特斯拉计
1.目的：规范设备操作，确保检测质量和人身安全。
2.适用范围：适用于对本型号的数字特斯拉计的操作。
3.责任人：设备操作人员。
4.程序：
4.1、工作原理，本系列仪器的工作原理为半导体霍尔效应原理。
电路采用精密恒流源，低漂移的放
大器，高稳定度的供电电源，最后由数字电压表显示测量值。
霍尔效应原理：
一块半导体单晶薄片的纵向二端通以电流I，此时半导体中的电子沿着和H相反方向运动。
当放入垂直于半导体平面的磁场B中，则电子会受到磁场力F的作用而发生偏移（即所谓劳仑兹力）使在薄片的一个端面上产生了电子积累，造成二横端面之间建立了电场，即产生了电场力Fe，而起到阻止电子偏转的作用。
当磁场力F=电场力Fe时，电子的积累达到动态平衡，就产生了一个稳定的霍尔电势V这一现象称之霍尔效应。
其基本关系式为：V=K*I*B
其中：
I：工作电流
B：磁通密度
K：元件灵敏度
V：霍尔电压
4.2、仪器连接，首先连接传感器，将霍尔传感器的五芯插头与特斯拉计（也叫高斯计）相对应的插
孔连接，然后将锁紧圈向右旋转锁紧传感器；其次是特斯拉计的供电连接，供电连接有两种方式，操作者可根据实际情况选取连接方式。
一种是通过仪器提供的9V干电池对仪器进行供电，另一种是通过仪器提供的外接电源连接到220V的电源插板上进行供电。
4.3、将仪器通电，即按下仪器电源开关，使电源开关处于按下状态，表示仪器已经通电开启。
4.4、量程选择，当量程开关为凸起状态时：仪器测量范围为0-200mT；当量程开关为按下状态时：仪
器测量范围为0-2000mT。
操作者应根据自己的测量情况选择合适的量程。
4.5、霍尔传感器调零，开机后显示屏应该显示“000”，若不为零，则需调零，即调整“调零旋钮”
至显示为零，若显示屏显示“000”则直接进行测量操作。
4.6、测量，将霍尔传感器前端盖子旋开，传感器头部的凹陷圆点标示为传感器的有效位置，即为测
量面，仪器所显示的数值为测量面所指示点的磁感应强度。
例如：测量一块永磁体时，将该测量面轻轻放在被测位置上，此时显示的数值即为被测位置的磁场。
4.7、认真完成测量数据记录。
4.8、测量结束时，关闭电源，即按下电源按钮，使电源按钮处于凸起状态，即表示电源已经关闭，
拔掉电源插头，仪器归位，整理工作台。
4.9、注意：
4.9.1、被测磁场的磁力线方向垂直穿过传感器前端霍尔元件。
4.9.2、更换传感器，首先，将传感器与机器连接的五芯插头从机器顶端旋开后并拔出，将新传感器
插入并旋紧；然后，按下机器面板上‘校准/测量’按钮，机器进入‘校准’状态；此时LCD屏上会显示三位数的数值，查询该数值是否与传感器手柄末端数值相同。
相同则可继续使用，反之则将仪器面板上方的“校准旋钮”调整到以传感器手柄末端数值为准即可。
4.9.3、更换电池，当电池显示出弱点状态，如显示符号‘LOBAT’即表示可更换电池；将仪器背面下
方电池盖打开，将里面原装电池小心取出换上新电池即可。
