ConceptPCI: physical cell identity跳频:1)只有pusch有跳频?2)调频分为模式1/模式2,类型1/类型2 以及所谓的pattern都什么意义?1. 是的,上行基本上都是LVRB的方案,相比DVRB就少了频率分集的增益,因此用HOPPING来弥补.3. Pattern 是使用跳频时,PRB映射的计算方法,公式请参考36.211-5.3.42. 模式是指“Inter-TTI/subframe Hopping“和“Intra-TTI Hopping".TYPE1/2是跳频时资源分配方式的不同,TYPE1由UL-GRANT和subframe index, slot index决定。

Type2由UL-GRANT和上面3里面的pattern来决定。

请参考36.213-8.4UE如果正在通过PUSCH发送上行数据,那么L1,L2层的上行控制信令就需要与PUSCH的数据复合在一起,通过PUSCH进行传输。

也就是说,对于同一个UE而言,PUCCH和PUSCH不能同时进行传输,因为这样会破坏上行的单载波特性。

PUSCH的存在,表明已经分配了上行的资源,因而SR不需要在PUSCH中传输。

需要通过PUSCH进行传输的信令包括HARQ和CQI(包括RI,PMI等)。

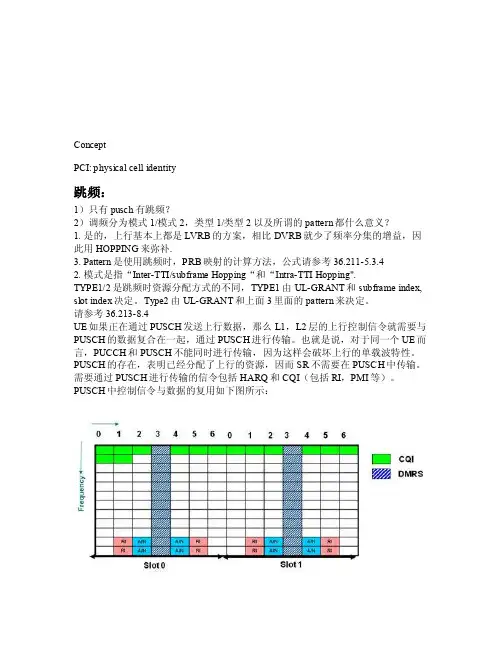

PUSCH中控制信令与数据的复用如下图所示:从上图可以看出,PUSCH中的复用,控制部分(ACK/NACK,RI等)在每个子帧的前后两个时系内都存在,这样的配置使得当Slot之间存在跳频的时候,控制信令能够获得频率增益。

ACK,NACK围绕在DMRS的两侧,最高频率端的位置,最多占据4个SC-FDMA符号。

DMRS的两侧可以使得 ACK,NACK获得最精确的信道估计。

RI的位置在ACK,NACK的两侧,无论在相应的子帧内,对应位置上的ACK,NACK是否真正传输了数据。

也就是说,即使ACK,NACK没有传输数据,RI也不能占据相应的位置(此时ACK,NACK位置发送的将是未被打孔的数据,如下所述)。

LTE-物理层介绍

LTE-物理层介绍

下行
上行
DwPTS
GP
UpPTS
12
概述(续)——资源网格(Resource Grid)
• • • •
用来描述每个时隙中传输的信号 每个网格中有 NRBNscRB 个子载波(频域)和 Nsymb个符号(时域) NRB由传输带宽决定,并满足 6 ≤ NRB ≤ 110 资源网格中的每一个元素就叫做资源元素(Resource Element),它是 上下行传输中的最小资源单位
one s
lot, N symb
ol 个
符号
RB N sc 个子载波, 1
E-UTRAN概述
下行信道 上行信道 硬件实现架构
• • • • • • 下行的时隙结构 同步信号 参考信号 下行物理信道的基本处理过程 各个信道的具体处理过程 OFDM基带信号的生成
15
• 三种下行参考信号
• 小区专用参考信号 • MBSFN参考信号 • UE专用参考信号
• 一个下行天线端口上只能传一个参考信号
• 小区专用参考信号,支持配置1,2,4个天线端口 • MBSFN参考信号,在天线口4上发送 • UE专用参考信号,在天线口5上发送
19
下行传输(续)——参考信号2
• 小区专用参考信号
下行传输
• 物理信号
• LTE的下行传输是基于OFDMA的
• Reference signal • Synchronization signal
• 物理信道
• Physical Downlink Shared Channel, PDSCH • Physical Broadcast Channel, PBCH • Physical Multicast Channel, PMCH

华为LTE物理层介绍

华为LTE物理层介绍

符号传输周期 T Tg 符号积分时间Ts
X(k) X(k)
多经时延τ
Y(k) Y(k)
path1 path2
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page13
OFDM Symbol Duration
Ts=Tg+Tu. With a certain Prefix length Tg, the OFDM symbols shall be as long as possible to lower the overhead of the Prefix.
HUAWEI Confidential
Page 14
OFDM Sub-carrier Spacing
Since frequency flat fading is desired on each sub-carrier, subcarrier spacing shall be smaller than channel coherence bandwidth:
Mathematical Model
e− jω0t
积分
d0
e jω 0 t
ˆ d 0
e j ω 1t
d1
e − jω1t
S(t) 积分
ˆ d 1
fi = fc + i T
HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential
Page 7
S/P
……
P/S
信道
Coded symbol rate= R Sub-carrier Mapping CP insertion
DFT

LTE E-UTRAN物理层介绍

LTE E-UTRAN物理层介绍

LTE物理资源结构

One downlink slot Tslot
RE(Resource Element)为最小的资源单
位,时域上为一个符号,频域上为一个子 载波。
DL N symb OFDM symbols
DL RB k N RB N sc 1

RB(Resource Block)为业务信道资源分


LTE物理层概述

复用与信道编码

LTE中传输块的信道编码方案为Turbo编码,编码速率为R=1/3,它由两个8状 态子编码器和一个Turbo码内部交织器构成。 在Turbo编码中使用栅格终止(Trellis Termination)方案。在Turbo编码 之前,传输块被分割成多个段,每段的大小要与最大信息块大小6144bit保 持一致。使用24bit长的循环冗余校验(Cyclic Redundancy Check,CRC)来 支持错误检测。
REG(资源元组)示意图 1Tx or 2Tx configured l=0 l=1 l=2 k = 83
RS
REG

RBG用于业务信道的资源分配
4Tx configured l=0 l=1 l=2
一个RBG是一组RB组成
分组的大小和系统带宽有关 System Bandwidth
DL N RB
One slot, Tslot=15360Ts
30720Ts
Subframe #0 One subframe, 30720Ts DwPTS GP
Subframe #2
Subframe #3
Subframe #4
Subframe #5
Subframe #7
Subframe #8

LTE技术物理层描述v0.2.0

LTE技术物理层描述v0.2.0

.内部资料,不得外传LTE 技术物理层描述重庆重邮信科股份有限公司C H O N G Q I N G C H O N G Y O U I N F O R M A T I O N T E C H N O L O G Y C O .,L TD .文档控制1)文档更新记录2)文档审核记录3)文档发行范围目录1引言 (3)1.1编写目的 (3)1.2预期读者和阅读建议 (3)1.3文档约定 (3)1.4参考资料 (3)2术语、定义和缩略语 (4)2.1术语、定义 (4)2.2缩略语 (4)3LTE标准概述 (4)4LTE总体结构 (5)5LTE基本技术 (7)5.1OFDM (7)5.2DFTS-OFDM (9)5.3MIMO (11)5.3.1空间复用(Spatial Multiplexing) (11)5.3.2发射分集(Transmit Diversity) (12)5.4预编码(P RECODING) (15)6LTE物理层 (16)6.1与其它层的关系 (16)6.1.1协议结构 (16)6.1.2给高层的服务 (16)6.2总体描述 (17)6.3物理信道 (18)6.3.1帧结构 (18)6.3.2物理信道分类 (19)6.3.3基带信号处理通用过程 (19)6.4信道编码、复用和交织 (21)6.4.1CRC计算 (21)6.4.2码块分割与码块附加CRC (21)6.4.3信道编码 (22)6.4.4速率匹配 (24)6.4.5码块级联 (25)7LTE下行 (26)7.1下行时隙结构和物理资源 (26)7.2下行物理信道的通用处理过程 (27)7.2.1加扰 (27)7.2.2调制 (28)7.2.3层映射 (28)7.2.4预编码 (29)7.2.5到资源单元的映射 (33)7.3下行OFDM基带信号的产生 (33)7.4下行物理信道和物理信号 (33)7.4.1下行物理信道 (33)7.4.2下行物理信号 (36)7.5PDSCH的发送方式 (37)7.5.1单天线发射 (37)7.5.2发送分集 (37)7.5.3开环空间复用 (38)7.5.4闭环空间复用 (38)7.5.5MU-MIMO (38)8LTE上行 (38)8.1上行时隙结构和物理资源 (38)8.2上行物理信道和物理信号 (39)8.2.1上行物理信道 (39)8.2.2上行参考信号 (44)8.3上行SC-FDMA基带信号的产生 (44)9总结 (45)1引言1.1编写目的该文档主要参考LTE协议及一些技术文献,结合作者及同事的理解总结而成。

LTE物理层介绍

LTE物理层介绍
• 高阶调制的缺点:越是高性能(速率高)的调制方式,其对信号质 量(信噪比)的要求也越高
Page11
AMC的基本原理
• 基于信道质量的信 息反馈,选择最合 适的调制方式,数 据块大小和数据速 率
– 好的信道条件 – 减少 冗余编码,甚至不需 要冗余编码
– 坏的信道条件 – 增加 更多冗余编码
Page12
空口速率提升最后一招-增大带宽
制式
GSM EDGE
上下行 时隙配比
/
调制 方式
8PSK
多天线技术
/
TD HSDPA
WCDMA HSPA
WCDMA HSPA+
TD - LTE
2:4
16QAM 智能天线
/
16QAM
/
/
64QAM 2×2MIMO
2:2
64QAM 2×2MIMO
TD - LTE LTE - A (4G)
时隙级 快速调度
OFDMA
调制 解调
射频 收发
空口速率提升技术之一: 高阶调制和AMC(自适应调制编码)
Page9
调制的用途
• 用途1:把需要传递的信息送上射频信道 • 用途2:提高空中接口数据业务能力
Page10
空口速率提升技术-高阶调制
• 高阶调制的优点:TD - LTE可以采用64QAM调制方式,比TD - SCDMA 采用的16QAM速率提升50%
结合复用和智能天线技术,进行多路波束赋形发送,既提 高用户信号强度,又提高用户的峰值和均值速率
应用场景
无法布放双通道室分系统 的室内站 信道质量不好时,如小区 边缘 信道质量高且空间独立性 强时 信道质量高且空间独立性 强时。终端静止时性能好

LTE的物理层技术-OFDM

LTE的物理层技术-OFDM

LTE的关键物理层技术LTE的关键物理层技术主要有:正交频分的多载波传输(OFDM)、多入多出(MIMO)、高阶调制(LTE最高64QAM)。

OFDM的特点正交频分传输是一种多载波传输技术,整个传输信号由很多子载波组成,各子载波之间互为正交(而传统的频分复用技术的各载波是不正交),来避免子载波之间的互相干扰。

与传统的频分复用相比,正交频分复用技术使得子载波可以排列更紧密,频谱效率更高。

(CDMA系统中的各码道之间也是互相正交的。

正交信号之间的互相干扰是可以消除的)OFDM的作用OFDM的引入主要是为了抗信道衰弱。

无线信道由于信号在传输过程中的各种反射、折射、多谱LE频移,使接收到的信号的幅度和相位产生剧烈的变化,就会产生严重的衰弱现象。

在同样的衰弱情况下,较窄的信道带宽,在整个传输带宽内,它的衰弱可能是比较一致的,称为平坦衰落(从时域的角度看,也称为慢衰落);而较宽的信道带宽,在整个传输带宽内,它的衰弱可能是变化的,称为不平坦衰落(从时域的角度看,也称为快衰落)。

平坦衰落由于在传输信道带宽内信号变化是一致的,在产生衰落时可以用较简单的均衡技术来恢复;而不平坦衰落导致的传输失真的恢复比较困难。

由于LTE要求的传输速率相当高,它的信道带宽必然比较宽(20M,而LTE-A 可以达到100M);并且,LTE系统需要支持这种使用环境,最高移动速度达到500公里每小时(LTE -TDD支持的最高速度是300公里)(衰落最严重的情况是市区内高速运动)。

因此,LTE系统的信道衰落比较严重(在高速率的传输系统中,OFDM已成为一种趋势)。

OFDM在抗多径衰落方面有着先天的优势。

OFDM把较宽的带宽分割成很多子载波(LTE中子载波带宽15K),因此,在每个子载波内,衰落是平坦的。

这样,就可以通过简单的均衡技术来达到较好的效果。

OFDM技术的主要特点∙1.高速数据先经过串并转换,再调制到各子载波。

这样子载波上的码速率就很低,可以有效降低码间串扰。

最全面LTE物理层总结

最全面LTE物理层总结

9 | UMTS_Trans_Intro | Oct 2007
All Rights Reserved © Alcatel-Lucent 2007, #####
物理层相关参数
子帧格式:LTE支持两种基本的工作模式,即频分双工(FDD)和时分双工(TDD); 支持两种不同的无线帧结构,即Type1和Type2帧结构,帧长均为10ms。前者适用于 FDD工作模式,后者适用于TDD
Physical Layer Introduction
Zhu Xiaoqiang 2011.3.7
All Rights Reserved © Alcatel-Lucent 2006, #####
目录 LTE的性能需求指标 与LTE物理层相关的协议编号及内容
物理信道的种类
传输信道与物理信道的映射 物理层相关参数 物理信道结构
物理信道结构
16 | UMTS_Trans_Intro | Oct 2007
All Rights Reserved © Alcatel-Lucent 2007, #####
上行共享信道PUSCH 信道功能:物理上行共享信道,即主要传输UE的数据和控制信息的物理信道, 既可以传输数据也可复用传输控制信息包括(CQI and/or PMI), HARQ-ACK 和 RI(rank indication)秩信息 PUSCH系统结构 信道编码:加循环校验冗余CRC、码块分段、加CRC校验、turbo编码、速率 匹配、码块级联、复用、信道交织过程 基带SC-FDMA处理:加扰、调制映射、传输与编码(DFT)、RE映射、SCFDMA信号产生
5 | UMTS_Trans_Intro | Oct 2007
All Rights Reserved © Alcatel-Lucent 2007, #####
