基于朗威DISLab自制教具探究阿基米德原理
基于朗威DISLab自制教具探究阿基米德原理用日常生活中常见的材料制成阿基米德原理演示仪，并引进朗威智能信息采集系统，仪器易于操作，精确度高，能获取连续的多组数据，同一组仪器可以进行浮力的一系列实验，不需要重新设计仪器，实现数据的即时处理与直观呈现，方便省时，在真实实验的基础上实现了信息技術与物理实验教学的整合[1]。
一、实验系统介绍（一）朗威智能信息采集系统的简介DIS是英文Digital Information System （数字化信息系统）的缩写。
DISLab 是数字化信息系统实验室的简称。
朗威智能信息采集系统包含传感器、探头、数据采集器和“朗威物理”软件，其中软件包括专用软件和通用软件，它们共同构成了基于数据实时采集和实时处理的完整的现代化实验教学平台。
它集物理量测量、智能化数据分析、数据记录和自动控制等功能于一体，实现了对物理实验的实时控制及对实验数据的自动化采集和处理。
（二）自制阿基米德原理演示仪1.升降台的制作升降台是将两个针管用塑料管连通，一个里面装满水并排空空气，通过推拉其中一个针管中的活塞推动另一个针管中的活塞达到灵活、连续升降的目的。
2.阿基米德原理教具制作用铝管制成的支架，横杆长25.2cm，竖杆高50.0cm。
升降杆是用橡胶棒制成的，与升降台原理基本一样，都是通过推拉针管来调节高度，不同的是使用升降杆时将一个力传感器固定在升降杆上，另外一个力传感器固定在一个竖杆上，支架是可拆卸的。
二、利用朗威DISLab与自制阿基米德原理演示仪的实验过程实验仪器：朗威数字化信息系统、自制升降台、溢水杯、小桶、重物。
第一步：将两个力传感器插入数据采集器的两个通道中，再将数据采集器连接在电脑上，打开朗威数字化信息系统的通用软件，打开“计算表格”然后，设置变量“Fx”。
第二步：将小桶挂在I号力传感器上，对应变量F1，现在给溢水杯中倒液体直至有液体向外溢出，然后对两个力传感器进行调零（调零后小桶自身的重力以及桶中液体的重力对实验结果将不会造成影响）。
朗威DISLab数字化信息系统实验室物理培训22页
QUCS（Quite Universal Circuit Simulator)电路仿真软件
可在qucs.sourceforge/index.html下载 直流模拟，交流模拟，散射参数模拟，谐
波平衡分析模拟，噪声分析模拟等，完全可 以满足物理学电子专业学生自主学习的需要。
11
教学中的应用方式一
⑴作为学生预习或者复习电学实验一种工具。 普通物理实验——“惠斯登电桥”

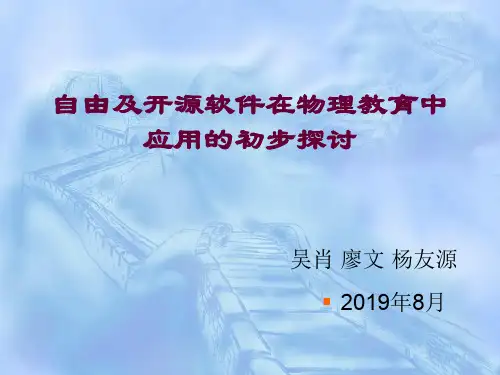

自由及开源软件在物理教育中 应用的初步探讨
吴肖 廖文 杨友源 2019年8月
摘要
本论文不但介绍了自由及开源软件的 起源和概念，还对它们在教育中应用的 优势及局限性进行了探讨。此外，我们 更对自由及开源软件如何在物理教育中 发挥有效的应用进行了具体的举例说明。
1
自由及开源软件介绍
﹡自由及开源软件(Free and Open source software) 是一种提供用户使用的自由和公开源代码的软件， 它允许任何人自由的运行、拷贝、扩散以及修改和 完善 自由及开源软件的概念首先由美国麻省理工学 院(M．IT)的理查德．斯托曼(Richard Stallman)于 八十年代中后期提出，他认为自由及开源软件是全 人类共同的财富，应该自由传播。此后，他成立了 第一个自由及开源软件组织一一自由软件基金会 (GNU)，并拟订了一份公用版权法律文本(通用公共 许可证)，对自由及开源软件进行了界定。
频率比为2：3 相位差为pi/3
频率比为9：11 相位差为pi
结论
从近期各文献关于信息技术在科学或物理教育上的研究和以上三个自由 及开源软件在物理教学中的应用例子，我们可再一进步肯定和引证自由及 开源软件有着巨大的应用潜力：
⑴自由及开源软件在其功能上并不逊于商业软件，而且比大多数商业软件 小巧。例如Scilab是与Matlab类似的科学计算软件，Matlab可实现的大多 数功能Scilab都能实现。但Matlab非常庞大，对硬件的要求也较高，价格 极为昂贵。相比之下，Scilab具有明显的优势。
《朗威数字化信息系统的研究与思考》论文
朗威数字化信息系统实验室的研究和思考摘要：社会发展日新月异，各行各业的数字化和信息化程度越来越高，对人的能力发展提出更多方面的要求，比如：借助各种手段使用各种工具收集信息的能力；对各类信息进行分类、比较、分析和综合等方面的能力。
这些要求使作为高中的基础教育也要相应的做出改革和适应，所以数字化信息化的教学方式不断被引入各学科的课堂教学中，所以应用朗威数字化信息系统就是大环境发展的一个方向。
关键字：数字化；朗威；应用Abstract：The society develops rapidly and digital and information degree is more and more high.There are more demands for human’s development og abilities,such as the ability of collecting information and classification, comparison, analysis and synthesis. These requirements as the foundation of high school education also have to reform and adapt to it..Then the digital way of teaching have been used in the classrooms.,so using DISLab is a direction of the development.Keywords:Digital；DISLab；application前言：目前世界各国都对信息技术与中学学科课程整合给予了极大的关注. 例如美国著名的“2061”计划就提出了信息技术与各学科相整合的思想, 倡导具体课程与现代技术的结合, 以提高学习的质量和效率. 我国2003 年颁布的《普通高中物理课程标准》中对此也作了强调:“重视将信息技术应用到物理实验室, 加快中学生物理实验软件的开发和应用, 诸如通过计算机实时测量、处理实验数据, 分析实验结果等. ”1DISLab就是在这样的背景下被开发和引入到中。
朗威数字化信息系统实验实例正文
2
上海市中小学数字化实验系统研发中心 山东省远大网络多媒体有限责任公司
朗威®DISLab
实验实例
43、水在加热过程中的温度曲线…………………….…………………………………………P50 44、液体蒸发使温度下降………………………………………………………………………P50 45、摩擦做功使温度升高………………………………………………………………………P51 46、气体压缩温度升高…………………………………………………………………………P52 47、红外线热效应………………………………………………………………………………P52 48、热辐射研究…………………………………………………………………………………P53 49、热传导………………………………………………………………………………………P55 50、水的冷却规律………………………………………………………………………………P56 51、热胀冷缩……………………………………………………………………………………P57 52、固体熔化时温度的变化规律………………………………………………………………P57 53、沸点与压强的关系…………………………………………………………………………P58 54、液体内部压强………………………………………………………………………………P59 55、阿基米德定律………………………………………………………………………………P60 56、玻意耳定律…………………………………………………………………………………P61 57、查理定律……………………………………………………………………………………P62 58、串联电路中电流的规律……………………………………………………………………P63 59、并联电路中电流的规律……………………………………………………………………P64 60、串联电路中电压的规律……………………………………………………………………P64 61、电流的热效应与电阻的关系………………………………………………………………P65 62、电容充放电与串并联………………………………………………………………………P66 63、欧姆定律……………………………………………………………………………………P67 64、导体的伏安特性……………………………………………………………………………P69 65、伏安法测金属丝的电阻率…………………………………………………………………P70 66、伏安法测电池的电动势和内阻……………………………………………………………P70 67、补偿法测量电池电动势……………………………………………………………………P71 68、研究电源的输出功率与电源效率…………………………………………………………P72 69、描绘小灯泡的伏安特性曲线………………………………………………………………P73 70、小电机的伏安特性曲线……………………………………………………………………P75 71、分压与限流电路……………………………………………………………………………P76 72、恒压源 恒流源……………………………………………………………………………P77 73、伏安法测电阻……………………………………………………….……………………...P78 74、复杂电路分析（一、二）………………………………………….………………………P79 75、用磁传感器研究地球磁场…………………………………………………………………P80 76、通电螺线管的磁感强度测量………………………………………………………………P81 77、匀强磁场研究………………………………………………………………………………P82 78、通电螺线管的磁感强度与电流的关系……………………………………………………P83 79、直线电流的磁场……………………………………………………………………………P84 80、安培力测量…………………………………………………………………………………P85 81、用单匝线圈研究电磁感应现象……………………………………………………………P86 82、楞次定律……………………………………………………………………………………P87 83、法拉第电磁感应定律………………………………………………………………………P87 84、电磁阻尼……………………………………………………………………………………P88 85、微弱磁通量变化时的感生电流……………………………………………………………P89 86、用磁传感器测量转速………………………………………………………………………P90 87、自感现象……………………………………………………………………………………P91

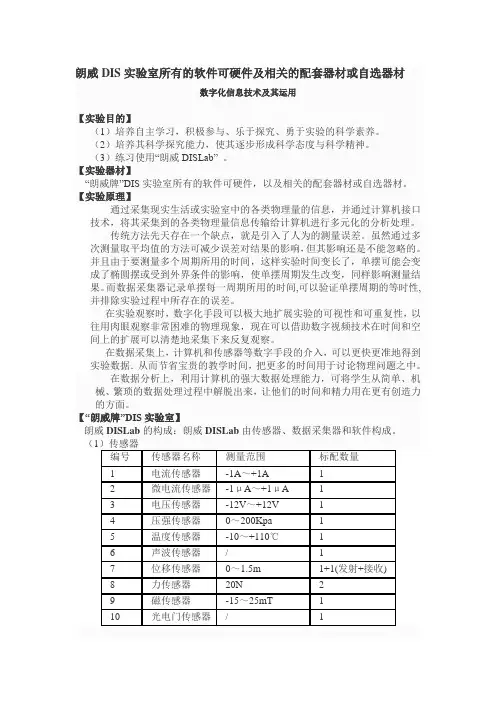

朗威DIS实验室所有的软件可硬件及相关的配套器材或自选器材
（2）数据采集器朗威DISLab数据采集器与计算机以串行方式通信，采用四路并行输入，可同时接插四种传感器。
数据采集器四个输入口的序号由左至右依次为1、2、3、4，与数据通道序列号相对应。
（3）朗威DISLab软件朗威DISLab软件由以下三大功能模块组成：物理量显示、数据记录与计算、坐标绘图及图线分析。
物理量显示：接入传感器后，软件会自动打开该传感器对应的窗口，显示出该传感器所属的数据通道序号、类别、物理量量程及单位。
数据记录与计算：当某一通道接入传感器后，通过朗威DISLab软件主界面上的“计算表格”窗口，弹出该传感器所测物理量的代码和通道序号，并自动建立记录数据的空格列，然后采用自动或手动的方式记录所测实验收据，记录完毕输入相应的计算公式，就可获得实验结果。
坐标绘图及图线分析：利用朗威DISLab软件主界面上的“坐标绘图”窗口，可针对直接来自传感器或取自计算表格的数据绘制相应的数据曲线，还可对获得的数据曲线做进一步的分析和处理，如多种拟合、求导等。
【实验内容】1．如图所以将单摆光电门放置于单摆的平衡位置，使摆线挡光而不是摆球挡光。
2．运行专用软件，设置计时方式为“时刻—隔次”。
3．摆动单摆，按“开始”键，观察光电门工作是否正常。
4．如光电门正常工作，使单摆小振幅摆动，再按“开始”键开始测量。
测量多组数据后停止测量。
5．按“数据记录”把数据记录到表格中进行数据分析，并得出结果。
【实验数据及处理】从上面可以看出来由公式可求出加速度g的值，其中摆长与小球的半径之和L = 0.796 m，由数据处理可得，加速度g = 9.846m/s2 ,与金华重力加速度的值相比比较符合.从上面的数据中t2-t1都是1.78上下浮动.说明单摆的等时性.【实验感想】通过本次实验熟悉了高中物理实验的基本内容。
熟练掌握了仪器的基本使用，研究了仪器的基本结构。
在实验过程中仍然碰到了一些问题，但是通过这些实验，使我明白了要为学生演示实验，使需要十倍于一般的理解和十倍的认识。
浓度对化学反应速率影响的一种实验创新
浓度对化学反应速率影响的一种实验创新摘要：《化学反应原理》教材中用来验证浓度对反应速率影响的实验药品使用酸性高锰酸钾溶液与不同浓度的草酸溶液反应，笔者在研究中发现了一些不妥之处。
文章主要针对这些缺点，结合朗威数字化信息系统实验室的色度传感器做了一个数字化的验证实验，并提出用溴水与葡萄糖为反应物的实验探究。
关键词：浓度反应速率实验创新朗威色度传感器化学反应速率是用来衡量化学反应快慢的一个物理量。
在其众多影响因素中，浓度是一个十分重要的外因。
许多教材设计采用草酸与酸性高锰酸钾溶液反应的实验，来考察该因素的影响：通过观察高锰酸钾溶液颜色的褪色，测量反应时间，从而定量地比较出浓度因素的影响，同时还可以计算反应速率。
但笔者在亲身实践中发现，不同浓度的高锰酸钾和草酸的反应中存在两个不利因素：1.物质色彩干扰：大学教材《定量分析化学简明教程》[1]中提到：酸性高锰酸钾与草酸反应过程中，MnO4-将被还原为Mn3+、Mn4+和Mn2+分别呈橙红色、棕黄色、肉色。
故溶液在反应过程中会呈现不同颜色变化。
因此高锰酸钾溶液褪色判断可能因人而异。
可能出现计时误差。
当然这个影响不会太大；2.颠覆性的干扰:该反应可能存在一些异常现象。
当使用酸浓度太高或者高锰酸钾浓度太大的时候，加入草酸后，草酸浓度小的反而先褪色。
如此则颠覆了这个实验的结论。
基于以上原因，笔者认为这个实验不适于用来验证浓度对化学反应速率的影响。
创新性实验设计1反应的选择那么要设计采用什么反应来验证更为合适呢？笔者通过文献查阅和实验验证，参考美国化学教材《CHEMISTRY》[2]使用甲酸和溴水的反应，其原理是：HCOOH+Br2→2HBr+CO2↑（1）考虑到甲酸属于危险化学品，不利于进行学生实验；虽然溴也是危险化学品，但高中化学考试说明中明确规定萃取和分液是必做实验的第一个实验。
因此笔者设计将甲酸改为葡萄糖，采用不同浓度的葡萄糖溶液与一定浓度的溴水反应来设计验证实验。
浅谈数字化实验室在化学中的应用
浅谈数字化实验室在化学中的应用化学是一门实验科学，化学实验作为化学课程的重要组成，对于培养学生的思维能力具有特殊的价值，它使化学知识与实验中的思维能力培养得到和谐的统一。
随着科学的发展和时代的进步，越来越多的新科技、新材料被应用到化学研究中来，在化学实验教学中，绿色化学、微量化学的理念不断深入人心，新方法层出不穷，大大地丰富了实验教学的手段。
数字化实验正是在这样的环境下出现的一种新的实验手段，是化学实验的有益补充。
一、数字化实验的内涵界定及其构成数字化实验是基于传感器技术的数字化实验设备和计算机等数字化设备的使用，并通过图像、刻度、表格、视频等多种形式来动态地显示化学变化或物理现象的整个过程，能对变化过程的数据进行直观、形象的处理的实验方法。
数字化实验设备从输入、接收、转化、处理并输出，主要包括这么几类设备： 1.信息收集装置主要为各类传感器：如氧气浓度传感器、二氧化碳浓度传感器等气体浓度传感器；pH传感器（其实质为H+浓度传感器）；温度传感器；力传感器；光电门等运动传感器。
通过这些传感器的使用，对实验过程需要测量的物理量进行数据采集，并通过内置的芯片，将信息从模拟信号转化成电信号。
2.数据接收传输装置数据采集装置将不同传感器中获得的电信号转化成数字信号并将其传输到实验的处理终端。
其作用就是将各种信息汇总转化并编译的过程，使之适合于各种数据处理装置，为进一步储存和处理信息做准备。
3.数据处理装置主要为个人计算机或手持式微机、智能手机（理论上只要有相应软件的支持，任何有计算能力的设备都可以），将得到的信息在相应的应用软件上进行储存、处理，并能通过多种形式使之呈现。
二、数字化实验的发展现状随着现代信息技术的发展，各种数字化设备在生产和生活中被广泛的使用，技术不断进步，且这些设备的生产成本亦不断降低，为学校课堂开展数字化实验创造了良好条件。
而且在当今的学校教育中，计算机的教学和使用越来越普遍，广大的中小学生对计算机的使用也非常熟悉，对数字化实验在计算机平台上的操作必然能非常快速地掌握，对于广大的师生而言，计算机的操作并不是障碍。
朗威DISLab数字化信息系统试验室物理培训
图9 电源的整流滤波电路
图10 不同的负载电阻整流后的输出波形
SCILAB科学计算软件
下载。 Scilab内含大量各类的数学函数、统计函数、 线性代数处理、矩阵处理、多项式计算、积 分微分、二十多类数学难题或方程式的求解。 另外，它亦提供约70项信号处理的过滤、采 样及转换等方法。它主要有三个功能：数值 计算、计算结果可视化以及图形化动态模型 仿真。这三个功能在物理教学中有着广泛的 应用
数值计算
利用Scilab计算出不同初始条件下单摆的 角度与角速度，并绘制出不同扰动系数下 单摆在相空间的轨迹图，以观察从有序到 混沌的变化过程。
扰动系数m=0
扰动系数m=0.17
扰动系数m=4.89
计算结果可视化
利用Scilab计算表征干涉光强的矩阵，并将其 作为颜色索引向量，绘制出牛顿环的干涉图像， 实现数据的可视化。
教学中的应用方式二
⑵用于老师进行电子电路等课程的教学 一种电子电路的画图工具。其模拟结果呈 现物理规律。在QUCS的网站上有许多已经 做好的例子，可供老师下载直接教学之用。
12
教学中的应用方式三
⑶用于学生自主设计开发电路。学生在自行 设计一些电路时，QUCS可以立即反馈设计 电路的实验结果，帮助学生在最短时间内判 断电路的正确与否。
谢谢！请多指教
11
教学中的应用方式一
⑴作为学生预习或者复习电学实验一种工具。 普通物理实验——“惠斯登电桥”
参数设定：Param=Rmeasure Start=100 ohm ;Stop=1kohm;point=100 Param=Rbranch; Start=500 ohm;Stop=1.5kohm,point=3
2
自由及开源软件的杰出代表
