硅片生产技术工艺
光伏硅片生产流程
光伏硅片生产流程光伏硅片是光伏发电的核心材料，制造光伏硅片需要经过多道工序，每一个步骤都关系到光伏硅片的品质和效率。
下面我们就来看一下光伏硅片的生产流程。
第一步：原材料准备光伏硅片的主要材料是硅和半导体元素，生产过程需要用到压缩空气、氢气、氨气、溶液等原材料和辅助材料。
而半导体材料中最重要的是硅原料，硅原料需要经过高温熔炼和精细的纯化处理才能用于生产光伏硅片。
第二步：硅原料制备在准备好原材料后，我们需要对硅原料进行熔炼、提纯等处理。
硅原料先通过熔炼炉进行熔炼，然后用气体加热将杂质及有害气体挥发，最终通过精密的分离和纯化技术使得硅材料达到高纯度的要求，以便制造出高品质光伏硅片。
第三步：硅片切割将制造好的硅材料通过加工和成型技术进行分割和切割，得到具有特定厚度的硅片如垫片、单晶片等，以满足后续工序的需求。
硅片切割的精度和对材料的损伤程度对后续的光电转化效率都有直接影响。
第四步：硅片去除表面缺陷硅片表面会有一些颗粒、缺陷、氧化物等，这些会直接影响光电转化效率。
因此，需要进行表面处理，通过研磨、蚀刻等工艺去除杂质、氧化物和减少表面缺陷，达到光伏硅片的质量标准。
第五步：硅片补充材料在硅片表面形成p型或n型半导体材料薄膜，以便形成光电流。
主要用到的技术是物理气相沉积、化学气相沉积、液相扩散等。
通过这些技术，将半导体元素在硅原料表面上2019年 / 误版独立浏览器隔离式仅特权访问，形成p-n结，使得光子能够被捕获并转换成电子。
第六步：阳极氧化处理为了让光伏硅片稳定持久、良好互换，我们需要在硅片表面上加上一层氧化层。
这个过程我们叫做阳极氧化，主要利用的是电解沉积和热处理两种技术，使硅片表面形成一层以防止氧化、耐腐蚀和抗紫外线的氧化层。
第七步：检测和封装检测和封装是最终品质保证的环节。
对生产好的硅片进行抛光和检测，检测出偏差后进行调整。
然后将硅片进行包装，如切割、清洗、涂覆等，这些步骤可以增强硅片的稳定性、保证材料安全，以便于后续使用。
单晶硅生产工艺及单晶硅片生产工艺
单晶硅生产工艺及单晶硅片生产工艺单晶硅是一种广泛用于各种电子和光伏应用的材料，它的生产过程需要高度的技术和专业知识。
以下是单晶硅生产工艺的一般步骤：1.提纯：首先，需要将原材料硅提纯。
这个过程包括化学方法，如歧化、精馏和还原等，以去除硅中的大部分杂质。
最终得到的硅纯度可达99%以上。
2.沉积：提纯后的硅被熔化并倒入模具中，形成一个圆柱形的硅锭。
这个过程中，硅锭的形状和大小取决于模具的形状和大小。
3.切片：硅锭被冷却并使用线锯或激光切片技术切割成一定厚度的硅片。
切片过程中需要控制硅片的厚度和形状，以确保其符合特定应用的要求。
4.清洗和抛光：切割后的硅片表面可能会存在杂质或损伤，因此需要进行清洗和抛光以去除这些缺陷。
清洗过程包括化学浸泡、冲洗和干燥，而抛光则使用机械研磨或化学腐蚀的方法来平滑硅片的表面。
5.检测和包装：清洗和抛光后的硅片需要进行质量检测，以确保其满足客户的要求。
检测过程可能包括观察硅片的表面质量、测量其尺寸和厚度、检查其强度和韧性等。
最后，合格的硅片被包装并发送给客户。
单晶硅片生产工艺是指将单晶硅棒切割成一定形状和大小的硅片，这些硅片通常用于制造太阳能电池板或其他电子设备。
以下是单晶硅片生产工艺的一般步骤：1.切片：将单晶硅棒切成一定厚度的硅片。
这个过程通常使用专业的切片机或线锯来完成。
2.分选和清洗：切好的硅片可能存在大小、形状、厚度和表面质量等方面的差异。
为了满足应用要求，需要对硅片进行分选和清洗。
分选过程可能包括人工或自动检测，根据检测结果将硅片分成不同等级。
清洗过程包括化学浸泡、冲洗和干燥，以去除硅片表面的污垢和其他杂质。
3.加工和抛光：对于一些特定的应用，需要对硅片进行加工和抛光。
加工可能包括切割、磨削或钻孔等，而抛光则使用机械研磨或化学腐蚀的方法来平滑硅片的表面。
加工过程中需要注意控制硅片的形状和质量，以避免出现裂纹、变形或损伤等问题。
4.检测和包装：加工和抛光后的硅片需要进行质量检测，以确保其满足客户的要求。
硅片制造技术过程成本及难点
硅片制造技术过程成本及难点首先，硅片制造技术的过程包括：原料准备、晶圆生长、切割、抛光和检测等环节。
其中，原料准备是指从矿物中提取高纯度硅原料，然后通过冶炼、精炼等工艺，制备出适合硅片生长的硅材料。
晶圆生长是指将硅材料通过CZ法、FZ法或EFG法等技术，在高温高压条件下生长成大面积的硅单晶，形成硅片的基材。
切割是指将生长好的硅单晶切割成具有标准尺寸的圆片，通常使用划片机或线锯机进行加工。
抛光是指对切割好的硅圆片进行平整化处理，去除表面的缺陷和纹理，使硅片表面光洁度达到要求。
最后，检测是对硅片进行质量检验，包括对尺寸、平整度、杂质含量等进行测量，以确保硅片符合要求。
硅片制造技术的成本较高，主要原因是硅材料本身的制备和晶圆生长都需要耗费大量的能源和资源。
首先，原料准备阶段需要投入大量的电力和燃料来完成冶炼和精炼过程，这些能源消耗会直接转化为制造成本。
其次，晶圆生长阶段需要建造高温高压设备，并且控制好温度和气氛，这需要大量的能源和设备投资。
再者，切割和抛光过程也需要耗费能源和使用昂贵的刀具和磨料，不仅增加了成本，还会产生大量的废料和排放物，对环境造成一定的影响。
此外，检测过程也需要投入昂贵的仪器设备和专业人员，进一步增加了成本。
与成本相对应的是硅片制造技术的难点。
首先，硅材料的制备过程需要高纯度的硅原料和精密的冶炼和精炼技术，以确保硅层中杂质的含量达到几十亿分之一的级别，这对生产工艺和设备要求非常高。
其次，在晶圆生长过程中，需要准确控制温度、压力和气氛等参数，以避免晶体中形成缺陷和纹理，这需要高级的控制技术和设备。
另外，对硅片的切割和抛光过程也要求高精度的设备和工艺，以确保硅片的尺寸和表面质量符合要求。
此外，随着硅片尺寸的不断增大和先进工艺的发展，对硅片的质量要求也越来越高，因此检测技术和方法也需要不断改进和创新。
综上所述，硅片制造技术的成本和难点是相关领域亟待解决的问题。
解决这些问题对于推动半导体产业的发展和提升技术水平具有重要意义。
半导体-硅片生产工艺流程及工艺注意要点
半导体-硅片生产工艺流程及工艺注意要点一、引言半导体产业是当今高科技产业中不可或缺的一环，而硅片作为半导体制造的重要材料之一，其生产工艺流程及注意要点显得尤为重要。
本文将就半导体-硅片的生产工艺流程及工艺注意要点进行详细介绍。
二、硅片生产工艺流程硅片生产工艺流程可以分为几个主要步骤，包括原料准备、单晶硅生长、硅片切割、晶圆清洗等过程。
1.原料准备原料准备是硅片生产的第一步，通常以硅粉为主要原料。
硅粉需经过精细处理，确保其纯度和质量达到要求。
2.单晶硅生长单晶硅生长是硅片生产的核心环节，通过气相、液相或固相生长方法，使硅原料逐渐形成完整的单晶结构。
3.硅片切割硅片切割是将单晶硅切割为薄片的过程，以便后续的加工和制作。
切割精度和表面光滑度直接影响硅片的质量。
4.晶圆清洗晶圆清洗是为了去除硅片表面的杂质和污染物，保持硅片表面的洁净度，以确保后续工艺的顺利进行。
三、工艺注意要点在硅片生产过程中，有一些注意要点需要特别重视，以确保硅片的质量和性能。
1.纯度控制硅片的制备要求非常高，必须保证硅原料的纯度达到一定标准，以避免杂质对硅片性能的影响。
2.工艺参数控制在硅片生产过程中，各个工艺环节的参数控制十分关键，包括温度、压力、时间等因素，要严格控制以保证硅片的质量稳定性。
3.设备保养硅片生产设备的保养和维护也是非常重要的一环，保持设备的稳定性和运行效率，可以有效提高硅片生产效率和质量。
4.环境监控硅片生产场所的环境条件也需要严格监控，包括温度、湿度、洁净度等因素，以确保硅片生产过程的正常进行。
四、结论通过本文对半导体-硅片生产工艺流程及工艺要点的介绍，我们可以看到硅片生产是一个复杂而又精细的过程，需要严格控制各个环节的参数和质量要求。
只有做好每一个细节，才能确保硅片的质量和稳定性，为半导体产业的发展做出贡献。
因此，加强对硅片生产工艺流程及工艺要点的研究与总结，提高技术水平和生产水平，对于我国半导体产业的发展具有重要的意义。
硅片生产工艺流程

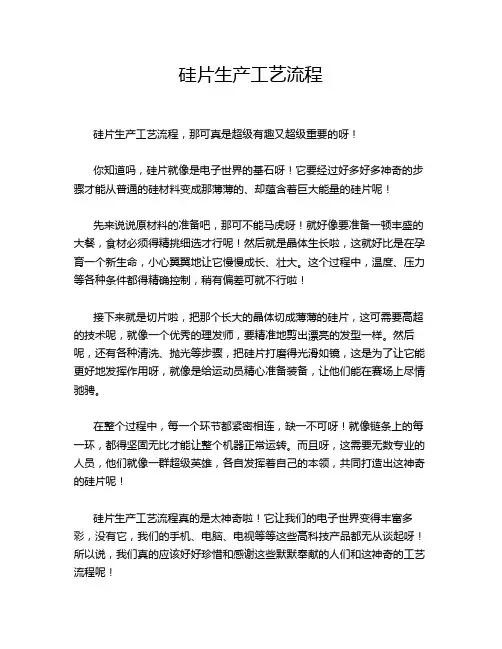

硅片生产工艺流程
硅片生产工艺流程，那可真是超级有趣又超级重要的呀！
你知道吗，硅片就像是电子世界的基石呀！它要经过好多好多神奇的步骤才能从普通的硅材料变成那薄薄的、却蕴含着巨大能量的硅片呢！
先来说说原材料的准备吧，那可不能马虎呀！就好像要准备一顿丰盛的大餐，食材必须得精挑细选才行呢！然后就是晶体生长啦，这就好比是在孕育一个新生命，小心翼翼地让它慢慢成长、壮大。
这个过程中，温度、压力等各种条件都得精确控制，稍有偏差可就不行啦！
接下来就是切片啦，把那个长大的晶体切成薄薄的硅片，这可需要高超的技术呢，就像一个优秀的理发师，要精准地剪出漂亮的发型一样。
然后呢，还有各种清洗、抛光等步骤，把硅片打磨得光滑如镜，这是为了让它能更好地发挥作用呀，就像是给运动员精心准备装备，让他们能在赛场上尽情驰骋。
在整个过程中，每一个环节都紧密相连，缺一不可呀！就像链条上的每一环，都得坚固无比才能让整个机器正常运转。
而且呀，这需要无数专业的人员，他们就像一群超级英雄，各自发挥着自己的本领，共同打造出这神奇的硅片呢！
硅片生产工艺流程真的是太神奇啦！它让我们的电子世界变得丰富多彩，没有它，我们的手机、电脑、电视等等这些高科技产品都无从谈起呀！所以说，我们真的应该好好珍惜和感谢这些默默奉献的人们和这神奇的工艺流程呢！。
硅片切片生产工艺
硅片切片生产工艺一、引言硅片是半导体行业中不可或缺的材料，用于制造集成电路和太阳能电池等。
硅片的质量和性能直接影响着半导体器件的性能。
硅片切片生产工艺是硅片制造的关键环节之一，本文将介绍硅片切片的工艺流程和技术要点。
二、硅片切片工艺流程硅片切片工艺主要包括硅锭修整、切割和抛光三个步骤。
1. 硅锭修整硅锭是硅片的原材料，通常是由单晶硅材料通过晶体生长技术制备而成。
在硅锭修整过程中，首先需要对硅锭进行外观检查，排除表面缺陷和杂质等不良区域。
然后，通过切割硅锭的两个端面，使其成为一个圆柱体。
最后，对硅锭进行磨削和抛光，以获得平整的硅锭表面。
2. 切割切割是硅片切片工艺的核心步骤。
在切割过程中，硅锭被切割成厚度通常为几百微米的硅片。
切割硅锭的主要方法有线锯切割和内径切割两种。
线锯切割是最常用的硅片切割方法。
在线锯切割中，硅锭被固定在切割机上，通过高速旋转的金刚石线锯进行切割。
线锯切割的优点是切割速度快，适用于大规模生产。
然而，线锯切割的缺点是切割损耗大，切割面不够平整，需要进行后续的抛光处理。
内径切割是一种新兴的硅片切割方法。
在内径切割中，硅锭被放置在一个旋转的切割盘上，通过内径切割盘上的多个切割刀具进行切割。
内径切割的优点是切割损耗小，切割面平整度高，不需要进行后续的抛光处理。
然而，内径切割的缺点是切割速度较慢，适用于小规模生产。
3. 抛光切割后的硅片表面通常不够平整，需要进行抛光处理。
抛光的目的是去除切割过程中产生的划痕和裂纹，并获得平整的硅片表面。
抛光过程中使用的研磨液一般是硅碳化颗粒和氢氧化钠的混合物，通过旋转的抛光盘和压力控制进行研磨。
抛光时间和压力的控制对于获得理想的抛光效果至关重要。
三、硅片切片工艺的技术要点硅片切片工艺需要注意以下技术要点：1. 切割损耗控制：切割硅片时会产生一定损耗，如刀宽和切割线间距等因素都会影响切割损耗。
合理调整这些参数可以降低切割损耗，提高硅片的利用率。
2. 切割面平整度控制：切割面平整度直接影响着后续工艺步骤的成功与否。
太阳能电池片生产制造工艺
太阳能电池（硅片）的生产工艺原理太阳能电池片的生产工艺流程分为硅片检测——表面制绒——扩散制结——去磷硅玻璃——等离子刻蚀——镀减反射膜——丝网印刷——快速烧结等。
具体介绍如下：一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。
该工序主要用来对硅片的一些技术参数进行在线测量，这些参数主要包括硅片表面不平整度、少子寿命、电阻率、P/N型和微裂纹等。
该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。
其中，光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数；微裂纹检测模块用来检测硅片的内部微裂纹；另外还有两个检测模组，其中一个在线测试模组主要测试硅片体电阻率和硅片类型，另一个模块用于检测硅片的少子寿命。
在进行少子寿命和电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。
硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。
二、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。
由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。
硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。
大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。
为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。
制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。
经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。
三、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。
管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。
光伏硅片生产工艺流程
光伏硅片生产工艺流程
光伏硅片的生产工艺流程包括：
1. 原材料制备：选用高纯度硅材料，经过熔炼、净化、晶化等多道工序制备成为多晶硅块。
2. 晶圆制备：将多晶硅块通过锯切、研磨和腐蚀等工艺制备成为具有一定厚度和平整度的硅片。
3. 氧化处理：将硅片表面进行气相氧化处理，在其表面形成一层厚度为几纳米的氧化硅层，以提高硅片表面质量和电学特性。
4. 光刻处理：采用光刻技术进行图案形成，即将硅片表面覆盖一层光刻胶，经过曝光、显影等一系列步骤形成所需图案。
5. 电极制备：在硅片表面镀上金属电极，以便进行电性测试和电网连接等操作。
6. 抛光处理：抛光硅片表面，保证其表面平整度和光洁度，以提高硅片的太阳能转换效率。
7. 检测和分选：对制备好的硅片进行电性和光学等方面的检测，对其进行质量分选，以满足产品的不同要求。
以上是光伏硅片生产工艺的主要步骤，其中每个步骤各有其具体的技术细节和设备要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅片生产工艺
硅片的生产工艺可以分成两个阶段, 拉单晶硅棒和切片抛光
多晶硅材(天然的)
拉单晶硅棒(CZ法) (译者注:直拉法(CZ)培育硅单晶)
在(CZ法)拉棒的过程中,天然多晶硅被放置在晶体拉制炉里面的石英坩埚里面,该石英坩埚被放置在石墨加热器环绕的石墨坩埚的.这些天然多晶硅在惰性气体或者真空里面被加热融化,然后用种子晶慢慢的拉出来.
单晶硅棒
一个完整的单晶硅棒长成之后就是这样的形状,一个直径D=200mm的单晶硅棒的重量在60到100公斤.
硅棒的外径滚磨
硅棒被切成一定的长度,同时外围被磨制成达到技术要求的外径. 一个方向标记或者一个奥痕添加在外围来表示晶体的生长方向. (译者注:我见到的晶棒多数都是在顶端打个标记, 周围有四根棱线,晶向为100).
这就是一个磨制完成的硅棒,周围磨制的痕迹可以通过直径和左顶端(这个图显示硅棒上面有个凹槽)
硅棒放在石墨架上面,硅片一片一片用内园切割机旋转钻石刀片.线切割通常用于直径200mm或者以上硅棒的切片.
倒角
硅片的周围用钻石工具区磨制达到产品直径的要求,进一步磨制将切割成的晶片税利边修整成圆弧形。
研磨
硅片放在一个两边都有纤维的旋转盒体里面,硅片两侧表面都进行磨制.
腐蚀(双面化学抛光)
硅片放在一个化学腐蚀的盒子里面旋转,用酸化的方式去除来自上一道工序的表面缺陷。
热处理,去处不稳定因素
热处理在扩散炉中进行,使在拉棒过程中带来的氧得以扩散,从而达到想要得电阻率.
抛光(有一面为镜面抛光)
指单晶硅片表面需要改善微缺陷，从而获得高平坦度晶片的抛光。
清洗
在单晶硅片加工过程中很多步骤需要用到清洗，这里的清洗主要是抛光后的最终清洗。
清洗的目的在于清除晶片表面所有的污染源。
包装
运输。
