PE管材挤出模头的一般知识
挤出模头设计讲解
挤出模头设计的基本要求
➢1）要有正确的出口截面形状 ➢从模头挤出的异型材型坯的截面形状——不 是产品的最终截面形状——近似 ➢型坯挤出模头后受牵引经过气隙进入定型模 中，其至少还将受到3种不能忽略的作用：离 模膨胀、拉伸变形和冷却收缩，这些作用将 会改变型坯截面的形状和尺寸
挤出模头设计的基本要求
3 挤出机的性能
➢挤出机机型和规格不同，机筒和螺杆的结构 等方面都存在有差异。这些差异会影响被塑 化的模塑料的结构形态，及其所表现出来的 熔体黏弹性性能
4 型材挤出的速度
➢ 塑料异型材挤出的速度是挤出模具（包括模头和定型 模）设计的一个十分重要的参数。对于模头来说，随 着挤出速度的提高，熔体剪切速率γ，将提高，体积流 量Q将增加，模头压力降△p将增大。剪切速率γ 的提 高也将改变熔体的黏弹性状况，很明显，分流引起的 拉伸流动会强烈；熔体入口效应、离模膨胀等弹性现 象也都会增强，超过一定界限（临界剪切速率Y。）还 将会出现熔体破裂现象。因此，在较低挤出速度下已 获得平衡（料坯均匀挤出，截面形状正确）的挤出模 头，提高挤出速度后，将可能失去平衡，出现出料不 均现象和型坯形状的畸变
➢PVC-U模塑料熔体的性能，是由其复杂的配方 体系所决定的。模塑料配方不但决定着塑料熔 体的黏度，而且也影响着塑料熔体的弹性效应， 因此是影响挤出模头结构设计的重要因素。
➢ 挤出模塑料配方对挤出模头设计的影响，还 可能是这样的情况：对于一个已经实现均匀出 料的挤出模头，这时若模塑料的成分出现波动， 就会改变模塑料的黏弹性状况，破坏原先流道 保证的均匀出料的平衡状态。因此，挤出模头 的结构设计需要对模塑料成分的波动有更好的 适应性，能让均匀出料的平衡状态在型材挤出 过程中保持稳定。
➢(2) PVC-U模塑料配方的影响 ： （ PVC-U模塑料需
PE管生产工艺模具的注意事项

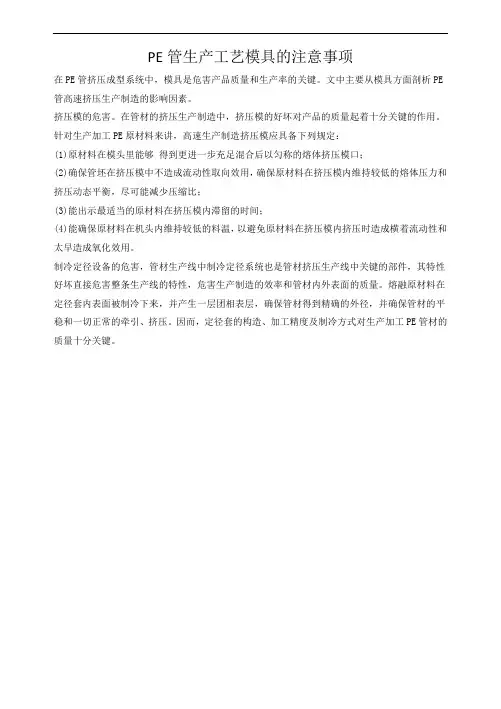

PE管生产工艺模具的注意事项
在PE管挤压成型系统中，模具是危害产品质量和生产率的关键。
文中主要从模具方面剖析PE 管高速挤压生产制造的影响因素。
挤压模的危害。
在管材的挤压生产制造中，挤压模的好坏对产品的质量起着十分关键的作用。
针对生产加工PE原材料来讲，高速生产制造挤压模应具备下列规定：
(1)原材料在模头里能够得到更进一步充足混合后以匀称的熔体挤压模口；
(2)确保管坯在挤压模中不造成流动性取向效用，确保原材料在挤压模内维持较低的熔体压力和挤压动态平衡，尽可能减少压缩比；
(3)能出示最适当的原材料在挤压模内滞留的时间；
(4)能确保原材料在机头内维持较低的料温，以避免原材料在挤压模内挤压时造成横着流动性和太早造成氧化效用。
制冷定径设备的危害，管材生产线中制冷定径系统也是管材挤压生产线中关键的部件，其特性好坏直接危害整条生产线的特性，危害生产制造的效率和管材内外表面的质量。
熔融原材料在定径套内表面被制冷下来，并产生一层团相表层，确保管材得到精确的外径，并确保管材的平稳和一切正常的牵引、挤压。
因而，定径套的构造、加工精度及制冷方式对生产加工PE管材的质量十分关键。
知识点六 挤出成型
知识点六挤出成型挤出成型是一种广泛应用于塑料、橡胶等高分子材料加工的重要工艺。
它通过将原材料加热熔融，并在挤出机的作用下，使其通过特定形状的模具，从而获得具有连续截面形状的制品。
挤出成型的原理相对较为简单，但实际操作中却涉及到众多复杂的因素。
首先，原材料被加入到挤出机的料筒中。
料筒内部通常设置有加热装置，将物料加热至熔融状态。
与此同时，螺杆在电机的驱动下旋转，对物料进行搅拌、混合和输送。
螺杆是挤出机的核心部件之一，其设计和参数对于挤出过程的稳定性和产品质量有着至关重要的影响。
螺杆的螺距、螺槽深度以及旋转速度等因素都会影响物料的输送、塑化和挤出量。
在挤出过程中，物料在螺杆的推动下逐渐向前移动，并在机头处汇聚。
机头是连接挤出机和模具的部分，其作用是将物料均匀地分配到模具的各个部位。
模具则决定了最终产品的形状和尺寸。
挤出成型的优点众多。
其一，它具有较高的生产效率，可以实现连续化生产，大大提高了产量。
其二，能够生产出各种复杂截面形状的制品，如管材、板材、棒材、薄膜等，满足了不同领域的需求。
其三，挤出成型的工艺相对较为简单，易于操作和控制，生产成本相对较低。
然而，挤出成型也并非完美无缺。
在生产过程中，可能会出现诸如挤出不均匀、制品表面粗糙、尺寸偏差等问题。
这些问题往往与原材料的性质、挤出机的参数设置、模具的设计以及加工工艺等因素有关。
为了获得高质量的挤出制品，需要对各个环节进行严格的控制和优化。
在原材料的选择方面，要确保其质量稳定、性能符合要求。
对于挤出机的参数设置，需要根据不同的材料和产品要求进行调整，例如螺杆的转速、加热温度等。
模具的设计和制造精度也直接影响着制品的质量，需要精确计算和加工。
此外，挤出成型后的制品还需要进行适当的后处理，如冷却、牵引、切割等。
冷却过程的均匀性对于制品的性能和尺寸稳定性有着重要影响。
牵引速度的控制则关系到制品的拉伸程度和尺寸精度。
在实际应用中，挤出成型在塑料管材生产中发挥着重要作用。
初级挤塑工应知应会
初级挤塑工应知应会初级挤塑工应知应会，这是每个挤塑工入门必须掌握的知识和技能。
挤塑工作是一项高难度和高风险的工作，只有掌握了一定的技能和知识，才能够有效地保证生产的质量和安全性。
本文将从挤塑工工作的概括、挤塑工的技能和知识、挤塑工作的注意事项三个方面阐述初级挤塑工应知应会的内容。
一、挤塑工作的概括挤塑工作是一项加工塑料成型的手工作业，是通过挤出机将塑料加热到一定的温度后，通过加压将塑料推动到模具中进行成型。
挤塑工作可分为加工前的准备工作和加工中的操作工作两部分。
加工前的准备工作包括准备模具和挤出机、调整挤出机的温度、角度和速度、准备好所需的原材料等。
加工中的操作工作包括观察机器状态、调整挤出机的温度和速度、加料和清理料斗、观察模具的运作和清理模具等。
二、挤塑工的技能和知识1. 熟悉挤出机的结构和原理挤塑工要熟悉挤出机的各种结构，包括发动机、减速器、温控系统、模头等，理解它们的工作原理和操作程序。
2. 熟悉原材料的特性和制品质量标准挤塑工必须掌握所用原材料的各种特性，包括塑料的种类、厚度、耐温、强度等，同时还需了解合格的制品和不合格的制品之间的差别，以便在加工中能够更好的把握工艺参数，保证制品的质量标准。
3. 熟悉操作流程和安全操作规程挤塑工需要了解与操作相关的所有过程和规程，并严格按照操作流程和安全操作规程进行操作。
同时还要按照制定的戴手套、戴口罩、戴护目镜等安全防护措施，确保人员的安全。
三、挤塑工作的注意事项1. 保证设备及环境的整洁和卫生挤塑工作需要在干燥、通风、清洁的环境中进行，保持设备和环境的整洁和卫生是保证产品质量的基础。
另外，每次操作完毕必须仔细检查设备和生产现场，将设备和生产环境清理干净。
2. 执行严格的操作规程在操作过程中，必须严格执行操作规程，确保各种工艺参数和操作流程的合理性。
特别是在调整机器参数和换模处理时，必须要做到安全稳妥，不得擅自更改机器的参数和流程。
3. 注重个人安全防护在操作过程中，要注重个人安全防护。
挤出机模头
挤出机模头挤出机模头是塑料加工行业中至关重要的一部分，它扮演着将塑料颗粒加热融化并挤出成型的关键角色。
挤出机模头的设计和制造对产品的质量、生产效率以及能耗等方面都有着重要影响，因此在塑料加工过程中，选择合适的挤出机模头至关重要。
首先，挤出机模头通常由进料口、螺杆、机筒以及模具等部分构成。
进料口的设计需要考虑塑料颗粒的均匀输送，避免出现堵塞或者不均匀加热的情况。
螺杆的设计则需要根据不同的塑料原料，调整螺杆的螺距、压力等参数，以确保塑料颗粒被充分融化并进行均匀挤出。
机筒的材质需要具备耐高温、耐磨损等特性，以保证挤出机的稳定运行。
而模具则决定了最终产品的形状和尺寸，需要根据产品的要求进行精准设计和加工。
在选择挤出机模头时，除了考虑其结构设计外，还需要考虑生产工艺、原料特性以及产品要求等因素。
不同的塑料原料需要不同类型的挤出机模头来加工，例如对于高粘度的塑料，需要选择高压力、高温度的挤出机模头，以确保塑料能够充分熔化并顺利挤出。
同时，在生产过程中，需要对挤出机模头进行定期清洗和维护，以保证其长期稳定运行。
另外，在挤出机模头的设计中，还需要考虑如何有效控制生产过程中的能耗和废品率。
通过优化挤出机模头的结构设计，提高加热效率和塑料流动性，可以降低生产过程中的能耗，减少废品率，提高生产效率。
同时，合理选择工艺参数，如挤出速度、温度等，也可以对产品的质量和成型效果产生重要影响。
总的来说，挤出机模头作为塑料加工产业中的关键设备，其设计和选择对产品质量、生产效率以及能耗等方面都有着重要影响。
通过合理选择挤出机模头、优化生产工艺以及加强设备维护等措施，可以提高塑料制品的生产质量，降低生产成本，推动塑料加工行业的可持续发展。
1。
PE管材挤出操作
四、管材的成型工艺
1、原料的预处理：聚烯烃是非吸水性材料，通常水分含量相当低， 可以满足挤出的需要。但当聚烯烃含吸湿性颜料，如炭黑时，对湿度 敏感，含水量增大。水分不仅导致管材内外表面粗糙，而且导致熔体 中出现气泡。通常，对于含炭黑的聚烯烃管材料应进行干燥处理。一 般通过除湿干燥处理。 2、温度的控制：挤出成型温度是促成成型物料塑化和塑料熔体流动 的必要条件，它对挤出成型过程中物料塑化和制品质量和产量均有十 分重要的影响。在挤出成型过程中，物料从粒状固态进入挤出机后， 要完成输送、压实、熔融、均化直到高温熔融型坯从机头中挤出。一 般的温度在160℃-220℃。 3.压力控制：塑料在挤出过程中需要的挤出压力，主要来至克服其在 机筒、螺槽、机头和口模等零部件中的流动阻力机自身内部的粘度摩 擦。一般讲，增加熔体压力，将降低挤出产量，而使产品密实，有利 于提高管材的质量。但压力过大，会带来安全问题。因此要密切关注 熔体压力。
5.2机器操作注意事项
a、机器开启前要检查机器外观是否有损伤或其它问题, 如有应向有 关部门或负责人员报告。必要时关闭主开关。
b、只有在所有保护设备、急停设备、隔音设备及吸料设备均工作正 常的前提才可运作机器。
c、开机前, 确保没有人在机器的转动部件上。向所有操作人员发出 警报, 避免采用任何可能产生危险的工作方式。
2. 机头部分的作用：
3. A、使熔融物料由螺旋运动变为直线运动。 B、产生必要的 成型压力，保证制品密实。 C、使物料通过机头得到进一步 塑化。
4. D.通过机头成型所需的断面形状和尺寸的制品。
5. 定径套的作用：保证成品具有正确的几何形状、尺寸和光滑 的表面。
6. 真空冷却的作用：通过定径套冷却定型后，进一步在真： 高密度聚乙烯（HDPE）：PE80，PE100 中密度聚乙烯（MDPE）（PE-RT是其中的一种） 低密度聚乙烯（LDPE） 线性低密度聚乙烯（LLDPE） 2.聚丙烯： 均聚聚丙烯（PP-H) 无规共聚聚丙烯（PP-R） 嵌段共聚聚乙烯（PP-B)
pe管材的生产工艺流程
pe管材的生产工艺流程PE管材的生产工艺流程PE管材是一种常用的塑料管材，具有耐腐蚀、耐高温、抗冲击等优点，在建筑、农业、化工等领域得到广泛应用。
下面将介绍PE管材的生产工艺流程。
一、原材料准备PE管材的主要原材料是聚乙烯（PE）树脂颗粒。
在生产之前，需要将PE树脂颗粒进行筛选和干燥处理，以保证原材料的质量和稳定性。
二、挤出成型挤出是PE管材生产的核心工艺。
首先，将经过干燥处理的PE颗粒放入挤出机的料斗中，通过螺杆的旋转将PE颗粒加热熔化。
然后，将熔融的PE材料从模头中挤出，形成长条状的管材。
三、冷却和固化挤出的PE管材经过冷却后，需要进行固化。
一般采用水浴冷却的方式，将挤出的管材放入冷却水槽中进行冷却。
冷却后的管材会逐渐固化，增强其结构强度和稳定性。
四、切割和打包冷却固化后的PE管材需要进行切割和打包。
首先，将管材进行定尺切割，根据不同的需求，可以切割成不同长度的管材。
然后，将切割好的管材进行分类、堆放，并进行包装，以便进行运输和储存。
五、质量检验生产过程中，需要对PE管材进行严格的质量检验，以确保产品的质量和安全性。
质量检验包括外观检查、尺寸检测、物理性能测试等。
只有通过了质量检验的PE管材才能出厂销售。
六、产品应用经过上述工艺流程生产的PE管材可以应用于各个领域。
在建筑领域，PE管材可用于给排水系统、暖通空调系统等。
在农业领域，PE管材可用于灌溉系统、排水系统等。
在化工领域，PE管材可用于输送化学品和液体等。
总结：PE管材的生产工艺流程包括原材料准备、挤出成型、冷却和固化、切割和打包、质量检验以及产品应用等环节。
通过严格的生产工艺和质量检验，可以确保PE管材的质量和安全性。
PE管材在各个领域的应用广泛，为社会的发展和进步做出了重要贡献。
PE管材挤出成型作业指导书
PE管材挤出成型作业指导书一混配料的配置及烘干配料员应严格按照生产计划单的配方进行配置，不得混入绳头、纸屑、铁屑等杂物。
严格按照工艺单的要求进行搅拌烘干。
二挤出成型1挤出机管胚挤出1.1管材挤出温度参照如下工艺温度。
既：a.下料段温度控制在60--120。
C范围内;b.料筒温度控制在180--200。
C范围内;c.机头温度控制在190--210。
C范围内;&口模温度控制在200--220。
C范围内；e.熔体温度一般不得超过200℃f.停机后重新升温开机，应分段加热；第一段将各区温度设置在与工艺温度相差50-6(ΓC,满值后稳定60min进行第二段加热，将各区温度设置在工艺温度范围，满值后稳定30minβ1.2螺杆a.螺杆转速应匹配生产速度，满足管材的尺寸要求。
扭矩不得高于85%ob.料筒应不定时予以清洗。
c.开机时挤出机转速应设置为零启动，主机加速过程中应缓慢提速，密切注意管胚和主机扭矩的变化，确保管胚稳定，严禁超出扭矩限制。
1.3模头口模及芯模尺寸a.严格按照生产实际选择模具。
b.模头生产时不允许漏料。
2真空定径及冷却2.1真空定径设备中心必须与挤出机中心线一致；2.2水质清洁，无颗粒杂物等；2.3定径套、真空箱及冷却水箱每月彻底清洗一次，去掉各类杂物；2.4高位水箱及到定径套的水路每季度清洗一次，对照开机验证表严格逐条验证：a.重点检杳真空定径水槽托轮和其他转动部分及水泵、真空泵是否工作正常；b.真空度根据不同管材规格在∙0.06~0.015MPa之间调节；c.PE管管坯从模头挤出，经由定径套进入真空箱，管材的外径，壁厚，表面质量初步定型。
所以定径套一定要保持水路畅通，无堵塞，表面无损伤、杂物。
不漏气；d.PE管管坯从熔融状态转为固态，需要释放出大量的热，因此冷却效果的好坏直接关系到生产效率的高低和产品性能的好坏。
根据成型调节水量大小，确保成型稳定、冷却充分。
3标识严格按照生产计划单的要求打印管材标识，标识必须清晰、完整，标识间距离符合标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P E管材挤出模头的一
般知识
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
PE管材挤出模头的一般知识
在目前的管材市场上，PE管材以较高的速度正在赶上和超过PVC管材的用量。
在生产中和现在或将来的项目中很有必要了解生产PE管材的重要部件—挤出模头。
现在常用的两种挤出模头为螺旋芯棒式模头和筛篮式模头。
现就这两种模头分别作以论述，供大家参考。
在管材挤出线中，无论PVC管材还是PE管材，模头对于产品质量都起着非常关键的作用，其作用是使挤出机挤出来的熔融物均匀地通过整个模头断面。
管材模头与挤出产品的要求相适应，对于整条生产线的工作效率与经济性，具有决定性的作用。
对模头的两点基本要求是：
1、模头必须适应所加工的材料；
2、模头必须严格按照挤出量和管材的断面尺寸进行设计。
一、聚烯烃模头的发展过程
对聚烯烃的挤出，从支架式模头发展到后来常用的螺旋式模头和筛篮式模头。
其目的都是尽可能消除由模头支架所引起的合模线，使进入模头的物料很好的混合，熔体更加均化。
1、支架式模头
模头的分流体部分为支架式，生产小口径管材的模头为十字支架式，生产大口径管材的模头多为六条筋或八条筋。
这种模头的最大缺点就是如果前边的压缩段的压力太小的话，合流线有时消除的就不太好。
从而必须有足够高的压力使这些分离的料流再融合。
这要求具有相对高强度的结构，因此模头的整体重量很高。
这种模头一般多用于PVC管材的挤出。
2、带破料板的支架式模头
最简单的方法是将一破料板放在支架之后，由支架所引起的几道料流被分成众多更小的料流。
因此，机械应力从支架部分向前推移，而合模线大体上被大量小的料流消除。
这种PE模头多用于低密度聚乙烯、小口径管材生产中。
以前我公司在西厂生产的低密度PE 排水灌溉用管材所用模头就为此种模头。
现在这类模头已经趋于淘汰，在一些私营小厂还在用。
3、螺旋芯棒式模头和筛篮式模头
带破料板的支架式模头在现有的中高密度聚乙烯管材生产中已很少使用。
而多用螺旋芯棒式模头和筛篮式模头。
这两种机头已较好地解决了消除合模线的问题。
螺旋芯棒式模头的核心是螺旋芯棒，筛篮式模头模头的核心部分是带有大量孔眼的管状体，即网叠。
现把这两种常用模头的结构及工作原理分别说明。
二、螺旋芯棒式模头的结构及工作原理
图1螺旋芯棒式模头的结构及工作原理
螺旋芯棒式模头又叫螺旋分流体模头。
对于螺旋分流体模头，进入模头的熔体料流，首先通过分流体系--有的是若干星型孔或其他分流系统，分流到机头四周。
然后熔体进入螺旋状环绕在芯模外面的流道。
螺旋流道的深度随着靠近模头流出端而逐渐减小。
同时，芯模与模头体型腔之间的间隙则逐渐增大。
在这一区段，料流内部出现轴向与径向流动的重叠。
沿着模头流出方向，径向流动的比例降低，而轴向流动的比例，则持续提高，最终全部的熔体沿轴向流动。
采用这种方式，分流体流道的流动印记沿管材断面四周均匀分布，这就意味着不会出现局部的强度损失。
沿管材断面四周熔体分流的质量受多种因素的影响。
这些因素包括机头的几何尺寸，如流道的数量、流道缠绕扭曲角度、螺旋的螺距、螺槽深度与宽度、间隙宽度、所加工的原料，特别是其粘度，以及挤出量和物料温度。
借助于计算机程序和操作者的经验，可以对螺旋分流体进行优化设计，以适应特定的应用范围。
在这种情况下，壁厚分布非常均匀。
这种模头除了很好地消除合料线外，还在以下几方面有优势：
1、机械应力和热应力较低，制品有良好地机械强度。
2、结构坚固，故适合高粘度材料的挤出，同时模头的装拆和操作简便。
3、芯棒上易钻孔，故易采用内冷系统。
以上的这些优点使螺旋芯棒式模头得到越来越广泛地应用。
这种模头的缺点是：由于其相对复杂的结构，这种类型模头对原料的改变较敏感。
即使是粘度和流变特性的细小变化都会引起螺旋体中流动情况的改变，管径的变化也有相似的影响。
因此，要设计好螺旋的几何形状，使模头具有尽可能宽的加工范围，以适应不同的材料和挤出量。
三、筛篮式模头的结构及工作原理
在筛篮式模头上，料流首先通过支架或带有多星孔的料流分流体系。
紧接着熔体流过多孔区段。
这个元件，即筛篮，在这里料流不是沿轴向流过，而是沿径向从里向外流过。
由于筛篮具有一定的长度，在机头直径较小的情况下，提供了很大的过流面积。
因此，在相对较小的机头尺寸下，多孔区段的压力降低了。
在筛篮区段内，熔体料流两次改变流向，然后变成轴向。
单股料流之间能良好的混合，熔体更加均化。
借助于一个阻滞元件以及相邻的松弛缓冲区，实现料流之间的融合。
由于筛篮的断面面积比较大，筛篮式机头的机头压力要明显低于其他的结构形式。
物料受到的负荷比较小，物料温度也比较低，可以较容易地提高挤出量。
这种机头的最大优点是适应性比较好即使在很高的挤出量时，也能实现良好的均化；管材管径及壁厚的变化，PE原料的型号、物料粘度、背压的变化下，都能生产出高质量的管材。
这种模头的最大缺点是模头内所有物料的融合、生产中清理、拆装模头不如螺旋芯棒式机头好和方便。
我公司现用的PE管生产线是巴登震雄生产的，所用机头为筛篮式机头。
生产实践中可以明显的看出这种机头的适应性较强，无论PE80、PE100还是PE63。
我们另买一专用机头挤出PP-R管材，解决了经常清理机头的不便。
总之，这两种模头各有利弊，建议在选购PE管材模头时，取长补短，根据自己的生产情况选用。
生产原料的牌号不固定，生产量较大，不经常更换管材颜色而清理拆装模头时，最好选用筛篮式模头。
要求管材壁厚较均匀、生产原料的牌号较固定，常更换管材颜色而清理拆装模头时，最好选用螺旋芯棒式模头。
