电三表使用方法.ppt
大电流)，被测电流不能超过电流表的量程。 4、不允许把电流表直接接到电源的两极上。
电流表接线方式
1、正确的接线方式： +A -
电流表(A)
电阻(R)
2、错误的接线方式：
电阻(R)
A 电流表(A)
+A-
电流可用内接法 2、功率表
电三表使用方法
1、电压表：并联在电路中 2、电流表：串联在电路中 3、功率表：功率表可内接在电路中，
也可外接在电路中
电三表的公式转换
1、欧姆定率： U=IR
U R=
I
2、功率： W=UI COSФ
电压表使用说明
注意事项： 1、测电压时，必须把电压表并联在被测电路
两端。 2、“+”“-”接线柱不能接反。 3、正确选择量程。被测电压不超过电压表的
量程，使用时接一正一负，并联在电路中。
电压表接线方式如图
1、正确的接线方式：
•
电阻R •
V
电压表V
2、错误的接线方式： V
电压表V
电阻R
电流表使用说明
注意事项： 1、电流表与被测用电器串联，不允许将电流
表与用电器并联。 2、电流表接进电路时，应当使电流从其“+”
接线柱流入，从“-”接线柱流出。 3、注意观察电流表的量程(允许滑测量的最
电流表接线方式
1、正确的接线方式： +A -
电流表(A)
电阻(R)
2、错误的接线方式：
电阻(R)
A 电流表(A)
+A-
电流可用内接法 2、功率表
电三表使用方法
1、电压表：并联在电路中 2、电流表：串联在电路中 3、功率表：功率表可内接在电路中，
也可外接在电路中
电三表的公式转换
1、欧姆定率： U=IR
U R=
I
2、功率： W=UI COSФ
电压表使用说明
注意事项： 1、测电压时，必须把电压表并联在被测电路
两端。 2、“+”“-”接线柱不能接反。 3、正确选择量程。被测电压不超过电压表的
量程，使用时接一正一负，并联在电路中。
电压表接线方式如图
1、正确的接线方式：
•
电阻R •
V
电压表V
2、错误的接线方式： V
电压表V
电阻R
电流表使用说明
注意事项： 1、电流表与被测用电器串联，不允许将电流
表与用电器并联。 2、电流表接进电路时，应当使电流从其“+”
接线柱流入，从“-”接线柱流出。 3、注意观察电流表的量程(允许滑测量的最
合集下载
多用电表的使用(课堂PPT)
最下面的一条刻度线分布不
均匀（开始阶段较密集），
是20用21/5来/8 测交流电压的．
4
二、多用电表
选择开关
将多用电表的选择开关转到 电流（压）档，多用电表相 当于一个电流（压）表，其 使用方法和读数与电流（压） 表相同．电流（压）档上标 示为量程。
当选择开关旋转到电阻档， 就可以测电阻了．欧姆档上 标示为倍率．
2021/5/8
1
1 表头 2 转换开关
2021/5/8
5 机械零点调节旋纽
6 “Ω”调零旋纽
3 黑表笔
4 红表笔
2
只为 一次纵 容，便 身在红 尘中 无题 花凋零 ，风雨 弄琴弦 。 在水情 犹 在 ，锦瑟 诉华年 。 ——题记 如一 束花的 物我两 忘，在 夕阳里 ，被定 格被抽 象。
那 淡雅， 别致了 沧桑， 描摹着 繁华， 心在路 上，方 向却遥 远。握 一段于 红尘之 外 的 时光， 草木一 秋，无 喜无悲 ，那是 曾几何 时的平 静，停 滞了千 山万水 ，看荷 莲 化 外，风 轻云淡 。一场 无期的 花事， 在梵念 的轮回 里远去 ，何为 今生， 何为来 世， 一 片融入 心灵的 雪，寒 冷了前 尘旧事 ，这一 季，守 望了岁 岁年年 ！ 走进红 尘 的 某一个 角落， 与诗韵 的你不 期而遇 ，便把 玫瑰溢 香的花 瓣剥离 了宿命 ，掩藏 在 字 里行间 ，就成 了枫桥 夜泊， 刻印着 扉页的 似水流 年。可 是，裁 剪岁月 的窗花 ， 贴 在了脚 步的漂 泊，一 纸离殇 ，一纸 告别， 在一盏 苦茗里 醒来， 水天一 色，物 是 人 非，种 下韶华 的悲欢 离合， 等候着 黄昏的 长吁短 叹，酌 一杯自 我的无 奈，醉 卧 在 流连忘 返里， 春去又 秋来， 花落又 花开！ 守 一份峥 嵘，等 来了归 鸿孤影 ， 带 去了几 许疲惫 ，却殇 惘了思 念，云 里雾里 ，凄凉 着感慨 着，走 不出那 风花雪 月。 西 窗里， 手捧一 本蒹葭 的小书 ，沐浴 着残秋 的暖阳 ，读飞 舞凋零 ，品忘 我肆意 ，

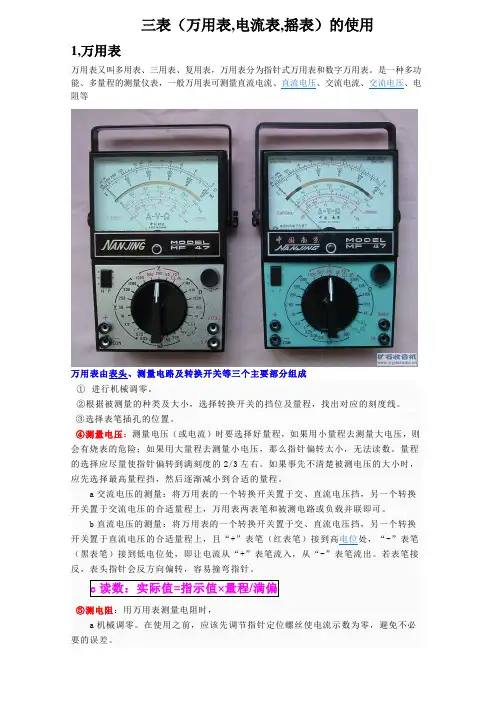

高压进网实操考试---三表的使用
三表（万用表,电流表,摇表）的使用1,万用表万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表。
是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻等b选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
c欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
2,钳形电流表①钳形电流表是由电流互感器和电流表组合而成，可以在不切断电路的情况下来测量电流，不能测量裸导体。
②测量时要戴绝缘手套,站在绝缘垫上(或是穿绝缘靴),不能接触其他设备,观察表针时,要注意与带电体有足够的安全距离③使用前选择合适的量程，注意交流.直流的档位，不知道被测电流大小，先调到最大档测量，后在转换档位，直到读数精确，读出被测电流大小。
④测量时不能转换档位，要退出被测导线后调整档位。
3,摇表(兆欧表)摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成①校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
②被测设备与线路断开，对于大电容设备还要进行放电。
③选用电压等级符合的摇表。
测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
多用电表的使用ppt课件
注意:
(1)将电压表并联在待测电路两端. (2)量程应大于小灯泡两端电压的估计值. (3)红表笔接高电势(正极),黑表笔接低电势（负极）. (4)读数时先看量程再看小格,要正视表针.
2.测量电流 （电流表）
步骤: (1)选档; (2)测量; (3)读数.
注意: (1)将电流表串联在待测电路中. (2)量程应大于通过小灯泡电流的估计值. (3)电流应从红表笔流入电表. (4)读数时先看量程再看小格,要正视表针.
会看到什么现象？
E,r
R1
A
B
指针先偏转，然后又缓慢回到“∞”刻度
原因：电容器在通电瞬间有充电电流，稳定后断路)
（1）最小电分压度表为“和1”电的流：估表读的到估下读一位方。法：
（2）最小分度为“2”的：按1/2估读，超过半格的加 上最小分度的1/2，不足半格的舍弃。 （3）最小分度为“5”的：按“五分之几”估读，接近 于最小分度的“五分之几”就加上最小分度的“五分
0.2
0.4
A
3 0.6
─
0.6 3─3源自读数：读数：1
2
0
5
10
V
3 15
─ 3 15
读数：
所选择 的档位
直流电压2.5V 直流电流100mA
指针读数
a
b
3.测量电阻 欧姆表的使用步骤
多用表测电阻
选择适当的倍率 （根据电阻的大致值，旋转选择开关至欧姆档） 测量时指针尽可能达中间位置
欧姆调零 测量
将选择开关旋转到“off”档或交流高压档，拔出表笔 长期不用应取出电池。
4多用电表测量二极管
(1)二极管的单向导电性 二极管是一种半导体元件. 导电特点:
电流从正极流入时电阻较小; 电流从正极流出时电阻较大.
(1)将电压表并联在待测电路两端. (2)量程应大于小灯泡两端电压的估计值. (3)红表笔接高电势(正极),黑表笔接低电势（负极）. (4)读数时先看量程再看小格,要正视表针.
2.测量电流 （电流表）
步骤: (1)选档; (2)测量; (3)读数.
注意: (1)将电流表串联在待测电路中. (2)量程应大于通过小灯泡电流的估计值. (3)电流应从红表笔流入电表. (4)读数时先看量程再看小格,要正视表针.
会看到什么现象？
E,r
R1
A
B
指针先偏转，然后又缓慢回到“∞”刻度
原因：电容器在通电瞬间有充电电流，稳定后断路)
（1）最小电分压度表为“和1”电的流：估表读的到估下读一位方。法：
（2）最小分度为“2”的：按1/2估读，超过半格的加 上最小分度的1/2，不足半格的舍弃。 （3）最小分度为“5”的：按“五分之几”估读，接近 于最小分度的“五分之几”就加上最小分度的“五分
0.2
0.4
A
3 0.6
─
0.6 3─3源自读数：读数：1
2
0
5
10
V
3 15
─ 3 15
读数：
所选择 的档位
直流电压2.5V 直流电流100mA
指针读数
a
b
3.测量电阻 欧姆表的使用步骤
多用表测电阻
选择适当的倍率 （根据电阻的大致值，旋转选择开关至欧姆档） 测量时指针尽可能达中间位置
欧姆调零 测量
将选择开关旋转到“off”档或交流高压档，拔出表笔 长期不用应取出电池。
4多用电表测量二极管
(1)二极管的单向导电性 二极管是一种半导体元件. 导电特点:
电流从正极流入时电阻较小; 电流从正极流出时电阻较大.
三相表培训教材PPT课件
电电电 电电
RS485 电电电 电电电
电
电电电 电电电
• 第18页/共38页源自19页/共38页• 第20页/共38页
• 有功功率测量 各相的有功功率是通过对去直流分量后的电流 电压信
号进行乘法 加法 数字滤波等 一系列数字信号处理后得到的电流、电压采样数据谐波信 息计算得到的有功功率。
• 原理图如下图所示
第27页/共38页
剪脚的作用是什么？
• 1、引脚过长容易引起桥连。 • 2、引脚过长在高压下会产生尖端放电。 • 什么是“尖端放电”？ • （对孤立导体）导体表面有电荷堆积时，电荷密度与导体表面
的形状有关。在凹的部位电荷密度接近零，在平缓的部位小， 在尖的部位最大。当电荷密度达到一定的量值后，电荷产生的 电场会很大，以至于把空气击穿（电离），空气中的与导体带 电相反的离子会与导体的电荷中和，出现放电火花，并能听到 放电声。
• 1、在大电流通过时线路内阻会增大，从而引起发热造成表计烧毁。
•
根据热量计算公式: Q=I2Rt，在电流相同时，电阻越大发热量越大，时间越长发热量越大。
• 2、螺钉有脱落的危险。
第33页/共38页
参数设置。
• 1、参数它也是“配件”。
第34页/共38页
校表
• 1、正确的使用三相校验装置校验精度。 • 2、学会安全用电。
• 我们通常用的三相电可以这样理解（实际情况也是这样）： 三个不同的发电机，发的都是交流电，电流电压都是正弦 波，但是这三个发电机的正弦波在同一瞬间正弦波的值却 不一样，一个如果是零度的正弦波，第二个就是120度， 第三个就是240度，当然第三个与第一个也相差120度。 它们的这种差值是固定的，这种角度的差值就叫相位差， 所谓三相电，就是存在三个相位差的电源。
RS485 电电电 电电电
电
电电电 电电电
• 第18页/共38页源自19页/共38页• 第20页/共38页
• 有功功率测量 各相的有功功率是通过对去直流分量后的电流 电压信
号进行乘法 加法 数字滤波等 一系列数字信号处理后得到的电流、电压采样数据谐波信 息计算得到的有功功率。
• 原理图如下图所示
第27页/共38页
剪脚的作用是什么？
• 1、引脚过长容易引起桥连。 • 2、引脚过长在高压下会产生尖端放电。 • 什么是“尖端放电”？ • （对孤立导体）导体表面有电荷堆积时，电荷密度与导体表面
的形状有关。在凹的部位电荷密度接近零，在平缓的部位小， 在尖的部位最大。当电荷密度达到一定的量值后，电荷产生的 电场会很大，以至于把空气击穿（电离），空气中的与导体带 电相反的离子会与导体的电荷中和，出现放电火花，并能听到 放电声。
• 1、在大电流通过时线路内阻会增大，从而引起发热造成表计烧毁。
•
根据热量计算公式: Q=I2Rt，在电流相同时，电阻越大发热量越大，时间越长发热量越大。
• 2、螺钉有脱落的危险。
第33页/共38页
参数设置。
• 1、参数它也是“配件”。
第34页/共38页
校表
• 1、正确的使用三相校验装置校验精度。 • 2、学会安全用电。
• 我们通常用的三相电可以这样理解（实际情况也是这样）： 三个不同的发电机，发的都是交流电，电流电压都是正弦 波，但是这三个发电机的正弦波在同一瞬间正弦波的值却 不一样，一个如果是零度的正弦波，第二个就是120度， 第三个就是240度，当然第三个与第一个也相差120度。 它们的这种差值是固定的，这种角度的差值就叫相位差， 所谓三相电，就是存在三个相位差的电源。
《用电表的使用》课件
《用电表的使用》ppt课件
目录
• 电表的基本知识 • 电表的安装与使用 • 电表的维护与保养 • 电表的安全使用 • 电表的节能环保
01
电表的基本知识
电表的定义与作用
总结词
电表是用于测量电能的仪表，具有准确计量和监测电量的作 用。
详细描述
电表是一种测量电能量的仪表，它可以准确地计量和监测家 庭或工业场所的用电量。通过电表，用户可以了解自己的用 电情况，合理安排使用计划，节约能源，降低用电成本。
节能电表的推广与应用
总结词
政策支持、市场需求、技术进步、经济效益
详细描述
随着国家对节能减排的重视和支持力度加大，节能电表得到了广泛的推广和应用。同时，市场需求和技术进步也 为节能电表的发展提供了有力支持。此外，节能电表的应用能够带来显著的经济效益，如降低能源成本、减少能 源浪费等。
环保电表的发展趋势
对于触电者，应保持呼吸道通畅 ，观察心跳和呼吸情况，等待专
业救援人员到来。
在等待救援人员到来之前，应避 免盲目施救，以免造成更多伤害
。
05
电表的节能环保
节能电表的特点与优势
总结词
高效节能、准确度高、稳定性好、寿命长
详细描述
节能电表采用先进的设计和制造工艺，具有高效节能的特点，能够减少能源浪 费。同时，它具有高准确度和稳定性，能够保证计量的准确性和可靠性。此外 ，节能电表的寿命长，可降低更换成本和维护成本。
电表的分类与原理
总结词
电表有多种分类方式，其工作原理基于电磁感应定律。
详细描述
电表有多种分类方式，如单相电表、三相电表、智能电表等。无论哪种类型的电 表，其工作原理都基于法拉第电磁感应定律。当电流通过电表时，会产生磁场， 从而驱动电表的测量机构转动，最终以数字形式显示用电量。
目录
• 电表的基本知识 • 电表的安装与使用 • 电表的维护与保养 • 电表的安全使用 • 电表的节能环保
01
电表的基本知识
电表的定义与作用
总结词
电表是用于测量电能的仪表，具有准确计量和监测电量的作 用。
详细描述
电表是一种测量电能量的仪表，它可以准确地计量和监测家 庭或工业场所的用电量。通过电表，用户可以了解自己的用 电情况，合理安排使用计划，节约能源，降低用电成本。
节能电表的推广与应用
总结词
政策支持、市场需求、技术进步、经济效益
详细描述
随着国家对节能减排的重视和支持力度加大，节能电表得到了广泛的推广和应用。同时，市场需求和技术进步也 为节能电表的发展提供了有力支持。此外，节能电表的应用能够带来显著的经济效益，如降低能源成本、减少能 源浪费等。
环保电表的发展趋势
对于触电者，应保持呼吸道通畅 ，观察心跳和呼吸情况，等待专
业救援人员到来。
在等待救援人员到来之前，应避 免盲目施救，以免造成更多伤害
。
05
电表的节能环保
节能电表的特点与优势
总结词
高效节能、准确度高、稳定性好、寿命长
详细描述
节能电表采用先进的设计和制造工艺，具有高效节能的特点，能够减少能源浪 费。同时，它具有高准确度和稳定性，能够保证计量的准确性和可靠性。此外 ，节能电表的寿命长，可降低更换成本和维护成本。
电表的分类与原理
总结词
电表有多种分类方式，其工作原理基于电磁感应定律。
详细描述
电表有多种分类方式，如单相电表、三相电表、智能电表等。无论哪种类型的电 表，其工作原理都基于法拉第电磁感应定律。当电流通过电表时，会产生磁场， 从而驱动电表的测量机构转动，最终以数字形式显示用电量。
2.9多用电表的使用PPT课件
7
(二)使用
3.测量电阻：
(4)测量二极管的反向电阻
①机械调0(左侧0):
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管负极, 红表笔接触二极管正极,.
⑤读数:将指针示数乘以倍率得测
量值. 2020年10月2日
8
(二)使用
3.测量电阻：
(5)应用:判断二极管的正负极; 判断二极管的好坏.
正向导通时,电阻约为几百欧姆;
二 极
反向截止时,电阻约为几百千欧.
管 正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大).
2020年10月2日
9
(二)使用
思考与讨论:
两位同学用过多用电表后,分别把选择开关放 在图示的位置.你认为谁的习惯好些?为什么?
Rx
4
123Ω
2020年10月2日
1.50kΩ 5
(二)使用
3.测量电阻：怎样用多用电表测量二极管的
正反向电阻?测量中应注意什么?
(1)二极管的单向导电性
二极管是一种半导体元件. 导电特点:
电流从正极流入时电阻较小; 电流从正极流出时电阻较大.
(2)欧姆表中电流的方向
电流从欧姆表的黑表笔流出, 经过被测电阻,从红表笔流入.
2020年10月2日
I
Rx
6
(二)使用
3.测量电阻：
(3)测量二极管的正向电阻
①机械调0(左侧0):
②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管正极, 红表笔接触二极管负极,.
使用多用电表 (共25张)PPT课件
(4)测电流、电压时，由于电表内阻的影响，测得的电流、 电压值均小于真实值。
(5)读数时的观测易形成偶然误差，要垂直表盘正对指针 读数。
七、注意事项 (1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插
入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向。 (2)区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左
(3)多用电表的电阻挡： 电阻挡是根据闭合电路欧姆定律制成的，它的原理如 图所示。电阻R是可变电阻，也叫调零电阻。
2．二极管的单向导电性 (1)晶体二极管是由半导体材料制成的，它有两个极，即
正极和负极，它的符号如图实－10－4甲所示。 (2)晶体二极管具有单向导电性(符号上的箭头表示允许电
流通过的方向)。当给二极管加正向电压时，它的电阻很小，电 路导通，如图乙所示；当给二极管加反向电压时，它的电阻很 大，电路截止，如图丙所示。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得
到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按
的顺序进行操作，再完成读数测量．
ADC
A．将K旋转到电阻挡“×1 k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
的情况下电路中必须连有灯泡或其他用电器，不能只连 接一个二极管，否则极易烧(1))用如 图所示的多用电表测量电阻，要用到
选择开关K和两个部件S、T.请根据
下列步骤完成电阻测量：
(1)旋动部件____S____，使指针对准电 流的“0”刻线． (2)将K旋转到电阻挡“×100”的位 置． (3)将插入“＋”、“－”插孔的表 笔短接，旋动部T件______，使指针对 准电阻的0_刻___线____(填“0刻线”或 “∞刻线”)．
多用电表的使用ppt课件
欧姆计的内阻大小,可以直接从它的中
点刻度值读得
5 .欧姆计内电池用旧了,对测量结果 的影响
——偏大 即对应的电阻Rx比真实值偏大
6 .多用电表不用时,旋钮应放 在哪里
—交流电压最大量程处或 “OFF”档
怎样用多用电表测电阻
➢欧姆计的构造
表头G: 内阻Rg、满偏电流Ig 电 源: 电动势E、内阻r 可变电阻R:---调零电阻
+G
Rg Ig
E
r
R
红表笔
ห้องสมุดไป่ตู้
黑表笔
➢欧姆计的原理:
由闭合电路的欧姆定律有:
I E x RgrRRx
Rx与Ix11对应
满偏电流:
I E g RgrR
+ Ix -
Rg E r
红表笔
Rx
R
11 对 应
黑表笔
➢刻度的标定:
1 .当I=Ig时,
Rx=o;
E
r
+ -Ig
Rg
R
红表 笔
黑表 笔
2 .当I=0,
I=0 + -
Rx = ∞
E
Rg
r
R
红表笔
黑表笔
I (3).当 x
E RgrRRx
时,刻度值为Rx；
特别地:当I=Ig/2时,Rx= Rg+r+R=R0 此 电阻也叫中值电阻
3 .重新选档 倍率不同 时,欧姆计应重 新进行欧姆调零 为什么
因为这时表头中的Rg改变了,只有改变R才能 使当Rx=0,电流到满偏
+G
Rg
E
r
R
红表笔
黑表笔
4 .欧姆计的中值电阻：当I=Ig /2时有Ig /2=E/ Rx+Rg+R+r
点刻度值读得
5 .欧姆计内电池用旧了,对测量结果 的影响
——偏大 即对应的电阻Rx比真实值偏大
6 .多用电表不用时,旋钮应放 在哪里
—交流电压最大量程处或 “OFF”档
怎样用多用电表测电阻
➢欧姆计的构造
表头G: 内阻Rg、满偏电流Ig 电 源: 电动势E、内阻r 可变电阻R:---调零电阻
+G
Rg Ig
E
r
R
红表笔
ห้องสมุดไป่ตู้
黑表笔
➢欧姆计的原理:
由闭合电路的欧姆定律有:
I E x RgrRRx
Rx与Ix11对应
满偏电流:
I E g RgrR
+ Ix -
Rg E r
红表笔
Rx
R
11 对 应
黑表笔
➢刻度的标定:
1 .当I=Ig时,
Rx=o;
E
r
+ -Ig
Rg
R
红表 笔
黑表 笔
2 .当I=0,
I=0 + -
Rx = ∞
E
Rg
r
R
红表笔
黑表笔
I (3).当 x
E RgrRRx
时,刻度值为Rx；
特别地:当I=Ig/2时,Rx= Rg+r+R=R0 此 电阻也叫中值电阻
3 .重新选档 倍率不同 时,欧姆计应重 新进行欧姆调零 为什么
因为这时表头中的Rg改变了,只有改变R才能 使当Rx=0,电流到满偏
+G
Rg
E
r
R
红表笔
黑表笔
4 .欧姆计的中值电阻：当I=Ig /2时有Ig /2=E/ Rx+Rg+R+r
《电工三表的使用》课件
学习目标
01
掌握电工三表的基本原 理和电路组成。
02
熟悉电工三表的正确使 用方法和操作中的应用实例 。
04
掌握电工三表常见故障 的排查和维修方法。
02
电工三表概述
万用表
总结词
多功能测量工具
详细描述
万用表是一种多功能测量工具，可以用来测量电流、电压、电阻等电学参数。 它具有测量精度高、使用方便、携带轻便等特点，是电工必备的测量仪表之一 。
钳形电流表
总结词
方便的电流测量工具
详细描述
钳形电流表是一种方便的电流测量工具，其外形像一个钳子，可以直接夹住导线 来测量电流。它具有操作简单、携带方便、测量准确等特点，广泛应用于电工现 场测量。
兆欧表
总结词
高电压绝缘电阻测试设备
详细描述
兆欧表是一种高电压绝缘电阻测试设备，用于测量电气设备的绝缘电阻。它具有输出电压高、测量范围广、精度 高、使用安全等特点，是电工检测电气设备绝缘性能的重要工具之一。
01
确保在安全的环境下使用电工三表，避免在高压或大电流环境
下操作，以免造成设备损坏或人员伤亡。
避免测量带电线路
02
在使用电工三表测量线路时，应确保线路已经断电或不带电，
以防止触电事故。
正确使用探棒和导线
03
使用探棒和导线时应遵循正确的操作方法，避免因操作不当导
致设备损坏或人员受伤。
维护与保养
01
02
03
定期清洁
定期清洁仪表外壳和表面 ，保持清洁卫生。
检查电池
定期检查仪表电池是否完 好，如有问题应及时更换 。
存放干燥处
仪表应存放在干燥的环境 中，避免潮湿和霉变对仪 表造成损害。
三用电表使用方法
sanwa
YX-360TR
250
三用電表-機械零點調整
將三用電表平放於桌面上。 將選擇範圍開關置於電阻檔，將兩測棒碰觸短路。 旋轉電阻零點調整旋紐使指針歸零(電阻刻度為零) 觀測指針讀數時，眼睛必須在刻度盤的正上方，利用反射鏡使鏡中的指針與實際的指針重疊在一起，以消除觀測誤差的產生。 又稱為歸零調整 只要換檔(歐姆檔)就必須歸零調整的程序
反射鏡
B
A
C
D
第一條刻度線
電阻阻值測量的判讀
mA
I(負載電流)
sanwa
YX-360TR
–
+
+
1.5V2
內部電阻
負載電流(LI)刻度
負載電壓(LV)刻度
V (負載電壓)
mA
歐姆檔內部等效電路
二極體具單向導電特性。 將三用電表置於歐姆檔10位置。 利用測棒交替接觸二極體兩端。 指針僅有一次偏轉，則於偏轉時，黑色探棒為二極體的P極(陽極)，紅色探棒為二極體的N極(陰極)。 指針兩次都偏轉，則表示二極體短路毀損。 指針兩次都不偏轉，則表示二極體開路毀損。
sanwa
YX-360TR
+
+
ACV
DCV
DCmA
–COM
直流電壓測量檔 DCV(direct current volt) 共有七檔分別為1000V、250V、50V、10V、2.5V、0.5V、0.25V 每檔的數值即為該黨所能測量的最大電壓值
交流電壓測量檔 ACV (alternate current volt) 共有五檔分別為1000V、500V、250V、50V、10V。 每檔的數值即為該黨所能測量的最大電壓值。 測量增益分貝值時亦使用此ACV檔測量配合分貝刻度判讀為應注意下列事項 以ACV10V檔為基準不同檔時應加調整差數。 負載電阻應為600為基準若阻值不同應加負載調整差數。
