实验指导书课程名称软件工程导论学院信息工程学院班级学号姓名2018年2 月24 日系统业务流程图的符号：基本符号系统符号2．选择流程图中的基本流程图模板3．用鼠标选拉图标进行绘图二、实验结果：工资管理系统流程图：总务办公管理系统流程图：火车票预订系统流程图：据流，从问题描述中提取数据流图的四种成分；然后依据“自顶向下、从左到右、由粗到细、逐步求精”的基本原则进行绘制。
数据流图的符号：2．选择“软件和数据库”中的“数据流模型图”模板3．用鼠标选拉图标进行绘图二、实验结果：工资管理数据流图：总务办公管理系统流程图：火车票预订系统流程图：实验过程与结果：绘制工资支付系统的功能结构图：工资支付系统的功能结构图一、操作步骤：1．运行Microsoft Office Visio 20102．选择“流程图”中的“基本流程图”模板3．用鼠标选拉图标进行绘图根据数据流图和数据字典，绘制工资管理系统的数据库模型图：工资支付系统的数据库模型图一、操作步骤：1. 运行Microsoft Office Visio 20102. 选择“软件和数据库”中的“数据库模型图”模板3. 用鼠标选拉图标进行绘图（1）绘制实体（表）输入表名输入字段名和数据类型选择主键（2）绘制关系选择外键二、实验结果：1、总务办公管理系统（1）功能结构图：（2）数据库模型图（3）实体表（4）关系2、火车票预订系统（一）功能结构图：（二）数据库模型图（三）实体表（四）关系实验过程与结果：一、操作步骤：1．运行Microsoft Office Visio 20102．选择“软件和数据库”中的“UML模型图”模板3．鼠标点击选择“UML用例”，展开UML用例图的图标4．用鼠标选拉图标进行绘图5．描述用例用例名称验证用户身份用例编号简要说明验证用户所输入的“用户名“和“密码“是否有效参与者图书管理员、系统管理员、图书借阅员、图书借阅者当前状态等待审查使用频率较高前置条件已输入有效的“用户名“和“密码“后置条件登录进入系统基本操作流到“用户信息“数据表中检索是否存在相应的“用户名“和“密码“备选操作流如果“用户名“和“密码“有误，显示提示信息。
软件工程-Visio的使用
软件工程
第一次实验要求
实验序号：1
实验项目名称：结构化分析---Visio的使用
实验内容：根据作业一的需求描述，利用结构化分析方法，建立系统的分析模型。
实验要求：
1.熟悉Visio的使用。
根据所给的PDF文件，完成练习，并命名为Viso练习+
学号+名字，准备提交；
2.根据作业一的需求描述，使用数据流图完成其功能建模（包括顶层和细化的
分层）。
3.使用E_R图完成数据建模。
4.对加工使用流程图表达清楚其详细流程。
（任选2—3个加工完成）
5.完成分析后，请根据实验报告模板，完成实验报告。
6.实验报告提交时间：另行通知
7.实验报告命名方式：学号的后两位+名字+实验序号，例如： 19号李云的第
一次实验报告：19李云1
8.实验报告提交方式：请将您的报告按照要求命名后，在规定的时间之前将电
子版提交到班长处,班长收齐后，将实验报告提交到我的邮箱：danshui119@qq.con并在邮件主题里注明：软件工程第*次实验报告。
软件工程实验报告
实验报告（2013-2014 第二学期）课程：软件工程学号：班级：计科201201姓名：实验名称：结构化分析设计方法成绩：一、实验目的1．系统的功能描述、性能描述方法；2．握需求分析工具数据流图、数据字典等；掌握系统需求分析的步骤和方法；3．和学会使用一个结构化的软件分析和设计的软件工程工具：VISIO 2003 简体中文版；4．利用工具软件绘制：DFD，HIPO，PAD，流程图。
二、实验内容软件工程的基本思想是面对复杂的问题，让软件的开发按照工程的概念、原理、技术和方法模式来实施，有计划地按照要求分阶段实现。
针对大型项目开发，为了保证软件产品质量，提高软件开发效率，在进行详细设计、程序设计之前，必须先确定软件总体结构。
软件总体结构设计的方法主要有结构化设计、面向数据结构的设计和面向对象的设计，其中结构化设计方法是应用最广泛的一种，它是建立良好程序结构的方法，提出了衡量模块质量的标准是“高内聚、低耦合”。
另外，结构化设计（structured design，SD）方法是一种面向过程的设计方法或面向数据流的设计方法，它可以与结构化分析（structured analysis，SA）方法、结构化程序设计（structured programming）方法前后呼应，形成了统一、完整的系列化方法。
结构化设计方法以需求分析阶段获得的数据流图为基础，通过一系列映射，把数据流图变换为软件结构图。
三、实验步骤1．从程序中执行visio程序2．学习帮助中的入门教程本教程讲授关于 Microsoft Office Visio 环境：如何创建和共享图表，如何创建形状、模具和模板，如何建立一些常见图表类型。
在每一讲中：播放动画以观看所执行的步骤。
自行按照步骤指导来创建图表。
（1）开始创建图表。
（2）移动形状和调整形状的大小。
（3）添加文本。
（4）连接形状。
设置形状格式。
（5）保存和打印图表。
3．创建自己的流程图，例子如下：（1）画出图书预定系统DFD图。
软件工程 结构化分析 实验报告

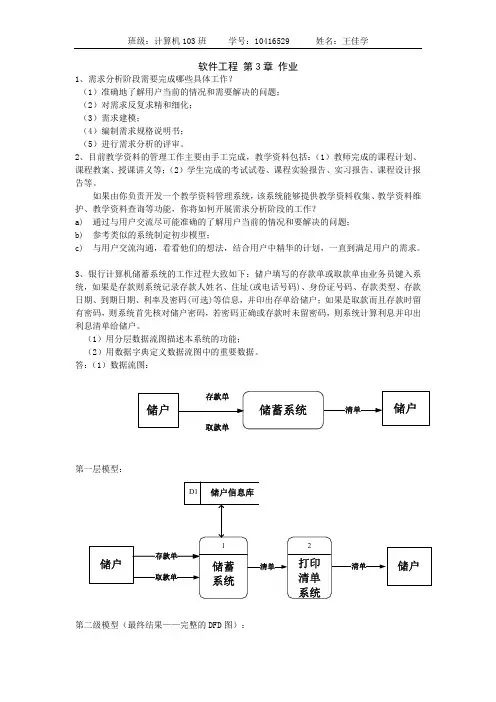

软件工程第3章作业1、需求分析阶段需要完成哪些具体工作？（1）准确地了解用户当前的情况和需要解决的问题；（2）对需求反复求精和细化；（3）需求建模；（4）编制需求规格说明书；（5）进行需求分析的评审。
2、目前教学资料的管理工作主要由手工完成，教学资料包括：（1）教师完成的课程计划、课程教案、授课讲义等；（2）学生完成的考试试卷、课程实验报告、实习报告、课程设计报告等。
如果由你负责开发一个教学资料管理系统，该系统能够提供教学资料收集、教学资料维护、教学资料查询等功能，你将如何开展需求分析阶段的工作？a)通过与用户交流尽可能准确的了解用户当前的情况和要解决的问题；b)参考类似的系统制定初步模型；c)与用户交流沟通，看看他们的想法，结合用户中精华的计划，一直到满足用户的需求。
3、银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款人姓名、住址(或电话号码)、身份证号码、存款类型、存款日期、到期日期、利率及密码(可选)等信息，并印出存单给储户；如果是取款而且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印出利息清单给储户。
（1）用分层数据流图描述本系统的功能；（2）用数据字典定义数据流图中的重要数据。
答：（1）数据流图：第一层模型：第二级模型（最终结果——完整的DFD图）：答：（2）4、目前住院病人主要由护士护理，这样做不仅需要大量护士，而且由于不能随时观察危重病人的病情变化，还会延误抢救时机。
某医院打算开发一个以计算机为中心的患者监护系统。
医院对患者监护系统的基本要求是：随时接收每个病人的生理信号(脉搏、体温、血压、心电图等)，定时记录病人情况以形成患者日志，当某个病人的生理信号超出医生规定的安全范围时向值班护士发出警告信息；此外，护士在需要时还可以要求系统印出某个指定病人的病情报告。
请分层次画出描述本系统功能的数据流图。
结构化分析实验报告
淮海工学院计算机工程学院实验报告书课程名：《软件工程》题目：结构化分析实验学号：姓名：一、实验目的与要求通过示例掌握结构化系统分析的方法综合运用DFD,DD,E-R图等工具建立系统的概念数据模型二、实验内容或题目建立餐饮服务管理系统的概念数据模型，画出相关的DFD图、E-R图，规划数据字典，并进行简单的概要设计。
三、实验步骤与源程序1.餐饮服务管理系统1）总体说明餐饮服务管理系统是酒店管理系统的一个部分，主要完成中西餐、咖啡厅、酒吧等顾客消费的消费信息记录、资源分配以及员工的信息管理等工作。
2）系统相关角色系统管理员，员工，部门经理，采购员，顾客，供货商等等3）相关功能说明（1）餐饮收银管理登记管理：客人到来以后进行登记，可以修改或者删除登记信息，客人可以要求合台或者换台。
消费管理：能够录入、修改或者删除客人的消费信息。
订餐管理：订餐信息登记，包括订餐时间、就餐时间、订餐桌数、人数、订餐详情、取消订餐、订餐查询。
主窗体：显示当前桌台、包房的占用情况，显示客人消费状态。
结算管理：客人结账的时候可以分类打折或者全面打折，计算开发票金额，打印账单，结账方式也有多种方式，如现金付款、支票付款、信用卡付款、免费、挂帐等自动统计。
日统计管理：可以对今日收银进行概览，方式多样，如按类别统计、按菜品统计、按帐单统计、按包房统计等等，可显示日销售项目排行榜，可打印销售日报表。
二级库存管理（主要管理酒水饮料的日常库存）：这里主要是指前台的酒水饮料管理，包括入库、入库查询、入库统计，退货、退货查询、退货统计，库存动态，销售查询、销售统计，库存盘点、盘点查询、盘点统计。
菜谱管理：对菜品进行管理，如菜品类别维护、特色菜维护、菜品明细维护、酒水饮料维护，价格维护、套餐维护、菜谱打印、商品单位维护。
各消费类别和消费项目可任意增加、修改与删除，按照自己业务情况任意设置。
（2）采购库存管理该库存管理系统是后勤部门对所有资源的管理。
软件工程结构化分析实验
软件工程结构化分析实验软件工程结构化分析实验文档1·引言本实验旨在通过软件工程的结构化分析方法，对一个特定的软件系统进行分析，以获得对系统的深入理解和准确描述。
本文档将介绍实验的背景、目的、相关的法律名词及附件。
2·背景在这一章节中，我们将介绍需要分析的软件系统的背景信息，并详细描述问题的范围和目标。
3·需求分析在这一章节中，我们将通过与用户和利益相关者的讨论和沟通，明确系统的功能需求和非功能需求。
这些需求将帮助我们进一步理解问题并设计合适的软件解决方案。
4·系统分析这一章节将介绍对系统进行结构化分析的方法和工具。
我们将通过使用数据流图、数据字典等手段，对系统的数据流、数据存储、处理流程等进行详细分析。
4·1 数据流图在这一小节中，我们将介绍如何使用数据流图来描述系统的功能、输入输出以及数据的流动。
我们将详细解释图中的各种符号和箭头的含义，并给出示例来说明如何绘制数据流图。
4·2 数据字典在这一小节中，我们将介绍数据字典的作用和结构。
我们将详细解释如何定义和描述系统中的数据项，包括数据的名称、类型、长度等信息，并给出示例来说明如何编写数据字典。
5·结构化设计这一章节将介绍如何基于分析结果进行结构化设计。
我们将使用结构图、模块化设计等方法和工具，来将系统划分为模块并定义它们之间的接口。
5·1 结构图在这一小节中，我们将介绍如何使用结构图来描述系统的模块结构和模块之间的关系。
我们将详细解释各种结构图的符号和表示方法，并给出示例来说明如何绘制结构图。
5·2 模块化设计在这一小节中，我们将介绍如何将系统分解为模块，并定义模块之间的接口和功能。
我们将详细解释模块化设计的原则和步骤，并给出示例来说明如何进行模块化设计。
6·结论在这一章节中，我们将总结整个实验的过程和结果。
我们将对实验的目标是否达到进行评估，并对可能的改进和未来工作进行展望。
(上课)软件工程实验一word版本
(上课)软件工程实验一实验指导书课程名称软件工程导论学院信息工程学院班级学号姓名2018年 2 月 24 日基本符号系统符号实验过程与结果：2．选择流程图中的基本流程图模板3．用鼠标选拉图标进行绘图二、实验结果：工资管理系统流程图：总务办公管理系统流程图：火车票预订系统流程图：实验过程与结果：一、操作步骤：1．运行Microsoft Office Visio 20102．选择“软件和数据库”中的“数据流模型图”模板3．用鼠标选拉图标进行绘图二、实验结果：工资管理数据流图：总务办公管理系统流程图：火车票预订系统流程图：实验过程与结果：绘制工资支付系统的功能结构图：工资支付系统的功能结构图一、操作步骤：1．运行Microsoft Office Visio 20102．选择“流程图”中的“基本流程图”模板3．用鼠标选拉图标进行绘图根据数据流图和数据字典，绘制工资管理系统的数据库模型图：工资支付系统的数据库模型图一、操作步骤：1. 运行Microsoft Office Visio 20102. 选择“软件和数据库”中的“数据库模型图”模板3. 用鼠标选拉图标进行绘图（1）绘制实体（表）输入表名输入字段名和数据类型选择主键（2）绘制关系选择外键二、实验结果：1、总务办公管理系统（1）功能结构图：（2）数据库模型图（3）实体表（4）关系2、火车票预订系统（一）功能结构图：（二）数据库模型图（三）实体表（四）关系实验过程与结果：一、操作步骤：1．运行Microsoft Office Visio 20102．选择“软件和数据库”中的“UML模型图”模板3．鼠标点击选择“UML用例”，展开UML用例图的图标4．用鼠标选拉图标进行绘图5．描述用例用例名称验证用户身份用例编号简要说明验证用户所输入的“用户名“和“密码“是否有效参与者图书管理员、系统管理员、图书借阅员、图书借阅者当前状态等待审查使用频率较高前置条件已输入有效的“用户名“和“密码“后置条件登录进入系统基本操作流到“用户信息“数据表中检索是否存在相应的“用户名“和“密码“备选操作流如果“用户名“和“密码“有误，显示提示信息。
软件工程结构化分析实验
软件工程结构化分析实验软件工程结构化分析实验1. 引言软件工程是一个涉及到软件开发过程的学科，它包括开发、维护和管理软件的方法和工具。
在软件工程中，结构化分析是一个重要的步骤，它旨在理解和描述软件系统的功能和结构，并将其转化为具体的设计和实现。
本实验旨在通过一个具体的例子，介绍软件工程中的结构化分析方法和技术，并通过使用简单的工具和技术，展示结构化分析的过程和结果。
2. 实验目标本实验的目标是让学生了解和掌握软件工程中的结构化分析方法和技术，并通过实际操作和实验，掌握实际应用结构化分析的能力。
3. 实验内容本实验的内容包括以下几个部分：3.1. 问题定义通过和客户的沟通和交流，明确软件系统的需求和功能。
3.2. 系统描述描述软件系统的各个功能模块和组件，以及它们之间的关系和交互。
3.3. 数据流图绘制根据系统描述，使用数据流图描述系统中的数据流和处理过程。
3.4. 数据字典编制编制系统中使用的各种数据的定义和描述，包括输入数据、输出数据和中间数据。
3.5. 结构化文档编写根据数据流图和数据字典，编写结构化文档，描述系统的各个模块和组件。
4. 实验步骤本实验的步骤如下：1. 确定一个软件系统的需求和功能。
2. 根据系统的需求和功能，绘制系统的数据流图。
3. 编制系统的数据字典，包括输入数据、输出数据和中间数据的定义和描述。
4. 根据数据流图和数据字典，编写结构化文档，描述系统的各个模块和组件的功能。
5. 完成实验报告，包括实验目标、实验内容、实验步骤和实验结果等。
5. 实验结果本实验的结果包括以下几个部分：1. 确定了一个软件系统的需求和功能。
2. 绘制了系统的数据流图。
3. 编制了系统的数据字典。
4. 编写了结构化文档，描述了系统的各个模块和组件的功能。
6. 实验通过本实验，我对软件工程中的结构化分析方法和技术有了更深入的了解。
通过实际操作和实验，我不仅掌握了相关的工具和技术，还提高了自己的实践能力和解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
淮海工学院计算机工程院实验报告书
课程名：《软件工程》
题目：实验1结构化分析实验
学号： 2014140093
班级： Z计121
姓名：薛慧君
实验1结构化分析实验
实验目的和要求
1、通过实验，加深理解传统软件工程方法；
2、通过实验，掌握结构化软件工程分析与建模方法；
3、掌握数据流图、数据字典的创建方法，建立软件功能模型；
4、通过实验，初步掌握需求分析文档的编写方法。
实验环境
硬件环境：配置性能较好的台式计算机每人1台，并具备网络环境
软件环境：Micresoft Visio
实验学时
2学时，必做实验
实验题目
机票预定系统
1．系统简介
航空公司为给旅客乘机提供方便，需要开发一个机票预定系统。
各个旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码（护照号码）、旅行时间、旅行始发地和目的地，航班舱位要求等）输入到系统中，系统为旅客安排航班。
当旅客交付了预订金后，系统打印出取票通知和帐单给旅客，旅客在飞机起飞前一天凭取票通知和帐单交款取票，系统核对无误即打印出机票给旅客。
此外航空公司为随时掌握各个航班飞机的乘载情况，需要定期进行查询统计，以便适当调整。
2．技术要求和限制条件
（1）在分析系统功能时要考虑有关证件的合法性验证（如身份证、取票通知和交款发票）等。
（2）对于本系统还应补充一下功能：
1．旅客延误了取票时间的处理
2．航班取消后的处理
3．旅客临时更改航班的处理
（3）系统的外部输入项至少包括：旅客、旅行社和航空公司。
实验过程与实验结果
数据流图
顶层数据流图：
0层数据流图：
1层数据流图：
数据字典
(1) 旅客信息
名字：旅客信息
描述：旅客的个人信息，用于对旅客的确认
定义：旅客信息=姓名+性别+工作单位+身份证号码+旅行时间+旅行目的地
位置：输入到旅行社端（client端）
(2) 订票旅客清单
名字：订票旅客清单
描述：已订票的旅客的记录
定义：订票旅客清单=旅客信息的合集
位置：输入到旅行社端（Client端）
(3) 订票信息
名字：订票信息
描述：旅客的旅行时间和目的地，用于确定旅客的航班
定义：订票信息=旅客旅行时间+旅客旅行目的地
位置：传输到航空公司端（Server端）
(4) 航班机票信息
名字：航班机票信息
描述：旅客的航班信息，根据旅客的旅行时间和目的地确定
定义：航班机票信息=旅客机票时间+旅客机票班次
(5) 取票通知
(6) 售出机票信息
(7) 取票通知
实验体会
通过本次实验我掌握了：
（1）数据流图（DFD）是一种图形化技术，它描述信息流和数据从输入移动到过程中所经的变换。
（2）数据流图有四种基本符号：正方形（表示数据源的源点或终点）、圆角矩形（代表变换数据的处理）、开口矩形（代表数据存储）和箭头（表示数据流）。
其中符号不同代表的内容也不同，所以在使用的时要特别注意符号的使用。
画数据流的基本目的就是利用它作为交流信息的工具，所以在分析时要把对现有系统的认识和目标系统的设想用数据流图描绘出来，以便供人审查。
（3）数据字典是关于数据的信息的集合，也就是对数据流图中包含的所有元素的定义的集合。
