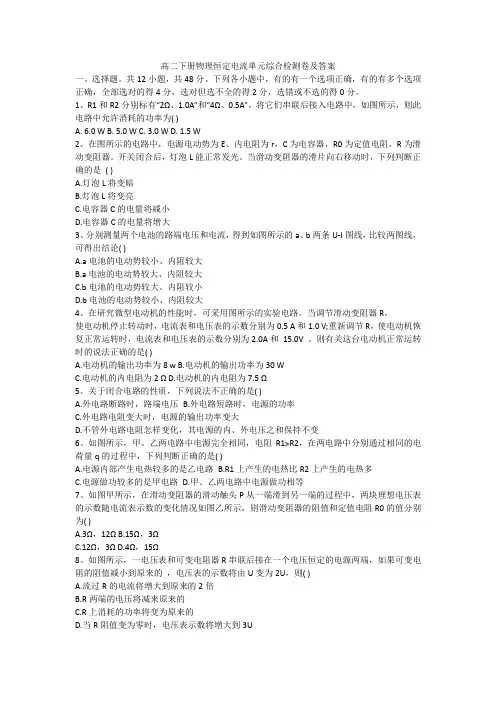

高二下册物理恒定电流单元综合检测卷及答案
高二下册物理恒定电流单元综合检测卷及答案一、选择题。
共12小题，共48分。
下列各小题中，有的有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但选不全的得2分，选错或不选的得0分。
1、R1和R2分别标有“2Ω、1.0A”和“4Ω、0.5A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的功率为( )A. 6.0 WB. 5.0 WC. 3.0 WD. 1.5 W2、在图所示的电路中，电源电动势为E、内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器。
开关闭合后，灯泡L能正常发光。
当滑动变阻器的滑片向右移动时，下列判断正确的是( )A.灯泡L将变暗B.灯泡L将变亮C.电容器C的电量将减小D.电容器C的电量将增大3、分别测量两个电池的路端电压和电流，得到如图所示的a、b两条U-I图线，比较两图线，可得出结论( )A.a电池的电动势较小、内阻较大B.a电池的电动势较大、内阻较大C.b电池的电动势较大、内阻较小D.b电池的电动势较小、内阻较大4、在研究微型电动机的性能时，可采用图所示的实验电路。
当调节滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分别为0.5 A和1.0 V;重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和15.0V 。
则有关这台电动机正常运转时的说法正确的是( )A.电动机的输出功率为8 wB.电动机的输出功率为30 WC.电动机的内电阻为2 ΩD.电动机的内电阻为7.5 Ω5、关于闭合电路的性质，下列说法不正确的是( )A.外电路断路时，路端电压B.外电路短路时，电源的功率C.外电路电阻变大时，电源的输出功率变大D.不管外电路电阻怎样变化，其电源的内、外电压之和保持不变6、如图所示，甲、乙两电路中电源完全相同，电阻R1>R2，在两电路中分别通过相同的电荷量q的过程中，下列判断正确的是( )A.电源内部产生电热较多的是乙电路B.R1上产生的电热比R2上产生的电热多C.电源做功较多的是甲电路D.甲、乙两电路中电源做功相等7、如图甲所示，在滑动变阻器的滑动触头P从一端滑到另一端的过程中，两块理想电压表的示数随电流表示数的变化情况如图乙所示，则滑动变阻器的阻值和定值电阻R0的值分别为( )A.3Ω，12ΩB.15Ω，3ΩC.12Ω，3ΩD.4Ω，15Ω8、如图所示，一电压表和可变电阻器R串联后接在一个电压恒定的电源两端，如果可变电阻的阻值减小到原来的，电压表的示数将由U变为2U，则( )A.流过R的电流将增大到原来的2倍B.R两端的电压将减来原来的C.R上消耗的功率将变为原来的D.当R阻值变为零时，电压表示数将增大到3U9、如图所示电路的三根导线中有一根是断的。
高中物理稳恒电流题20套(带答案)及解析
高中物理稳恒电流题20套(带答案)及解析一、稳恒电流专项训练1．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）． 【答案】3．8×10-3m 【解析】 【分析】 【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率． 设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件2．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ． （a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明） 【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】 （1）（a ）电流QI t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ= 柱体体积V Sl = 柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆ 又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．3．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．4．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．5．（18分） 如图所示，金属导轨MNC 和PQD ，MN 与PQ 平行且间距为L ，所在平面与水平面夹角为α，N 、Q 连线与MN 垂直，M 、P 间接有阻值为R 的电阻；光滑直导轨NC 和QD 在同一水平面内，与NQ 的夹角都为锐角θ。
高中物理稳恒电流题20套(带答案)含解析
高中物理稳恒电流题20套(带答案)含解析一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．环保汽车将为2008年奥运会场馆服务．某辆以蓄电池为驱动能源的环保汽车，总质量3310kg m =⨯．当它在水平路面上以v =36km/h 的速度匀速行驶时，驱动电机的输入电流I =50A ，电压U =300V ．在此行驶状态下 （1）求驱动电机的输入功率P 电；（2）若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P 机，求汽车所受阻力与车重的比值（g 取10m/s 2）；（3）设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积．结合计算结果，简述你对该设想的思考．已知太阳辐射的总功率260410W P =⨯，太阳到地球的距离，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%．【答案】（1）31.510W P =⨯电（2）/0.045f mg = （3）2101m S = 【解析】试题分析：⑴31.510W P IU 电==⨯⑵0.9P P Fv fv 电机===0.9/f P v =电/0.045f mg =⑶当太阳光垂直电磁板入射式，所需板面积最小，设其为S ，距太阳中心为r 的球面面积204πS r =若没有能量的损耗，太阳能电池板接受到的太阳能功率为P '，则00P S P S '= 设太阳能电池板实际接收到的太阳能功率为P ， 所以()130%P P =-'由于15%P P =电，所以电池板的最小面积()00130%P SP S =- 220004π101?m 0.70.150.7r P PS S P P ===⨯电考点：考查非纯电阻电路、电功率的计算点评：本题难度中等，对于非纯电阻电路欧姆定律不再适用，但消耗电功率依然是UI 的乘积，求解第3问时从能量守恒定律考虑问题是关键，注意太阳的发射功率以球面向外释放3．如图所示的电路中，R 1＝4Ω，R 2＝2Ω，滑动变阻器R 3上标有“10Ω，2A”的字样，理想电压表的量程有0～3V 和0～15V 两挡，理想电流表的量程有0～0.6A 和0～3A 两挡．闭合开关S ，将滑片P 从最左端向右移动到某位置时，电压表、电流表示数分别为2V 和0.5A ；继续向右移动滑片P 至另一位置，电压表指针指在满偏的13，电流表指针也指在满偏的13．求电源电动势与内阻的大小．（保留两位有效数字）【答案】7.0V ，2.0Ω． 【解析】 【分析】根据滑动变阻器的移动可知电流及电压的变化，是可判断所选量程，从而求出电流表的示数；由闭合电路欧姆定律可得出电动势与内阻的两个表达式，联立即可求得电源的电动势． 【详解】滑片P 向右移动的过程中，电流表示数在减小，电压表示数在增大，由此可以确定电流表量程选取的是0～0.6 A ，电压表量程选取的是0～15 V ，所以第二次电流表的示数为13×0.6 A ＝0.2 A ，电压表的示数为13×15 V ＝5 V 当电流表示数为0.5A 时，R 1两端的电压为U 1＝I 1R 1＝0.5×4 V ＝2 V回路的总电流为I 总＝I 1+12U R ＝0.5+22A ＝1.5 A由闭合电路欧姆定律得E ＝I 总r+U 1+U 3， 即E ＝1.5r+2+2①当电流表示数为0.2 A 时，R 1两端的电压为U 1′＝I 1′R 1＝0.2×4V ＝0.8 V回路的总电流为I 总′＝I 1′+12U R ＝0.2+0.82A ＝0.6A 由闭合电路欧姆定律得E ＝I 总′r+U 1′+U 3′， 即E ＝0.6r+0.8+5②联立①②解得E ＝7.0 V ，r ＝2.0Ω 【点睛】本题考查闭合电路的欧姆定律，但解题时要注意先会分析电流及电压的变化，从而根据题间明确所选电表的量程．4．如图所示，闭合电路处于方向竖直向上的磁场中，小灯泡的电阻为10Ω，其它电阻不计．当磁通量在0. 1s内从0.2Wb均匀增加到0.4Wb过程中，求：①电路中的感应电动势；②如果电路中的电流恒为0.2A，那么小灯泡在10s内产生的热量是多少．【答案】（1）2V（2）4J【解析】（1）当磁通量发生变化时，闭合电路中要产生感应电动势，根据法拉第电磁感应定律，感应电动势大小为：0.40.220.1E V Vt∆Φ-===∆（2）当小灯泡上的电流为I=0.2A时，根据焦耳定律，10s钟内产生的热量为：Q=I2Rt=0.22×10×10J=4J5．在如图所示的电路中,电源电动势E=3V,内阻r=0.5Ω,定值电阻R1=9Ω,R2=5.5Ω,电键S断开．①求流过电阻R1的电流;②求电阻 R1消耗的电功率;③将S闭合时,流过电阻R1的电流大小如何变化?【答案】(1)0.2A；(2)0.36W；(3)变大【解析】试题分析：（1）电键S断开时，根据闭合电路的欧姆定律求出电流；（2）根据211P I R=求出1R消耗的电功率；（3）将S闭合时回路中的总电阻减小，根据闭合电路的欧姆定律分析电流的变化．（1）电键S断开时，根据闭合电路的欧姆定律得：12EIR R r=++，解得：I=0.2A（2）根据211P I R=，得210.290.36P W=⨯=（3）将S闭合时，2R被短接，回路中的总电阻减小，根据闭合电路的欧姆定律：EI R r=+，可知电流变大，即流过电阻1R 的电流变大 【点睛】本题主要考查了闭合电路的欧姆定律，解决本题的关键就是要知道闭合电路的欧姆定律的表达式，并且知道回路中的电阻变化了，根据闭合电路的欧姆定律可以判断电流的变化．6．利用如图所示的电路可以测量电源的电动势和内电阻。
人教版高中物理选修3-1《恒定电流》单元测试【解析版】
人教版高中物理选修3-1《恒定电流》单元测试【解析版】人教版高中物理选修3-1《恒定电流》单元测试【解析版】题号一二三四总分得分一、单选题（本大题共10小题，共40.0分）1.如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A. R1：R2=3：1B. 把R1拉长到原来的3倍长后电阻等于R2C. 将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D. 将R1与R2并联后接于电源上，则电流比I1：I2=1：32.关于导体的电阻及电阻率的说法中，正确的是（）A. 由R=U可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比I=知，导体的电阻与长度l、电阻率ρ成正比，与横截面积S成反比B. 由R=ρlSC. 将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D. 将一根电阻丝均匀拉长为原来2倍，则电阻丝的电阻变为原来的2倍3.如图四个灯泡L1，L2，L3，L4完全一样，规格都是12V、12W，在AB两端加上60V的电压，则经过L3的电流是（）A. 1AB. 2AC. 1.67AD. 1.25A4.在如图所示的电路中，电阻R1=4Ω，R2=6Ω，R3=3Ω，电流表内阻不计，在A、B两点间加上9V的电压时，电流表的读数为（）A. 0B. 1 AC. 1.5AD. 2 A5.有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在△t时间内，通过导线的横截面积的自由电子数目可表示为（）A. nvs△t B. nv△t C. I△teD. I△tse6.铅蓄电池的电动势为2V，这表示（）A. 电路中每通过1C的电量，电源就把2J的电能转化为化学能B. 蓄电池两极的电压为2VC. 蓄电池在1秒内将2J的化学能转化为电能D. 蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5V)的大7.小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是（）A. 随着所加电压的增大，小灯泡的电阻减小B. 对应P点，小灯泡的电阻为R=U1I2C. 对应P点，小灯泡的电阻为R=U1I2?I1D. 对应P点，小灯泡的功率为图中梯形PQON所围的面积8.在如图所示电路中，当滑动变阻器滑片P向上移动时，则（）A. A灯变亮、B灯变亮、C灯变亮B. A灯变暗、B灯变亮、C灯变暗C. A灯变亮、B灯变暗、C灯变暗D. A灯变暗、B灯变暗、C灯变亮9.如图为某种角速度计，当整个装置绕轴OO′在水平面内转动时，元件A（可在光滑水平杆上滑动）相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器（传感器内阻无限大）接收相应的电压信号，通过电压信号就可以测量出对应的角速度。

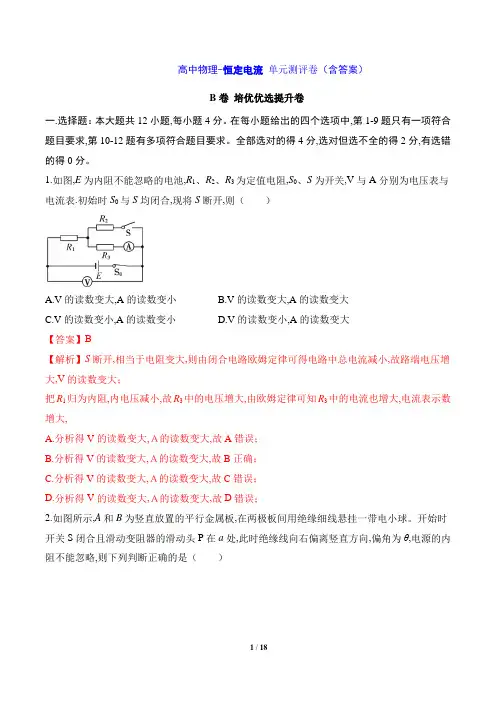

高中物理-恒定电流 单元测评卷(含答案)
高中物理-恒定电流单元测评卷（含答案）B卷培优优选提升卷一.选择题：本大题共12小题,每小题4分。
在每小题给出的四个选项中,第1-9题只有一项符合题目要求,第10-12题有多项符合题目要求。
全部选对的得4分,选对但选不全的得2分,有选错的得0分。
1.如图,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,V与A分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则（）A.V的读数变大,A的读数变小B.V的读数变大,A的读数变大C.V的读数变小,A的读数变小D.V的读数变小,A的读数变大【答案】B【解析】S断开,相当于电阻变大,则由闭合电路欧姆定律可得电路中总电流减小,故路端电压增大,V的读数变大；把R1归为内阻,内电压减小,故R3中的电压增大,由欧姆定律可知R3中的电流也增大,电流表示数增大,A.分析得V的读数变大,Ａ的读数变大,故A错误；B.分析得V的读数变大,Ａ的读数变大,故B正确；C.分析得V的读数变大,Ａ的读数变大,故C错误；D.分析得V的读数变大,Ａ的读数变大,故D错误；2.如图所示,A和B为竖直放置的平行金属板,在两极板间用绝缘细线悬挂一带电小球。
开始时开关S闭合且滑动变阻器的滑动头P在a处,此时绝缘线向右偏离竖直方向,偏角为θ,电源的内阻不能忽略,则下列判断正确的是（）A.小球带负电B.当滑动头从a向b滑动时,细线的偏角θ变小C.当滑动头从a向b滑动时,电流表中有电流,方向从下向上D.当滑动头停在b处时,电源的输出功率一定大于滑动头在a处时电源的输出功率【答案】B【解析】A.根据题图电路可知A板电势高于B板电势,A、B间电场强度方向水平向右。
小球受力平衡,故受电场力也水平向右,即小球带正电,所以A项错误；B.当滑动头从a向b滑动时,电阻值减小,路端电压减小,故R1两端的电压减小,极板间电场强度随之减小,小球所受电场力减小,故细线的偏角变小,所以B项正确；C.当极板间电压减小时,极板所带电荷量将减小而放电,又由于A板原来带正电,故放电电流从上向下流过电流表,所以C项错误；D.由于电源的内电阻与外电阻的关系不确定,所以无法判断电源的输出功率的变化规律,所以D 项错误。
高中物理恒定电流单元测试卷(有答案)
恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。
要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。
高中物理选修3-1第二章《恒定电流》单元测试
3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒定电流单元测试题
一、选择题
1．对于欧姆定律,理解正确的是（）
A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比
B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．从U =IR可知，导体两端的电压随电阻的增大而增高
D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零
2．关于电动势，下列说法正确的是（）
A．电源两极间的电压等于电源电动势
B．电动势越大的电源，将其他形式的能转化为电能的本领越大
C．电动势的数值等于内外电压之和
D．电源电动势与外电路的组成有关
3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。
要把它改装成一个量程为10V的电压表，则应在电流表上（）
A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻
C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻
4．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）
A．三只电阻两端的总电压为18V B．电路中的电流为0．6A
C．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω
5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）
A.小于4.2V
B.等于4.2V
C.大于4.2V
D.不能确定
6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）
A.R1上的火柴棒先掉下来
B.R2上的火柴棒先掉下来
C.R1和R2上的火柴棒同时掉下来
D.无法判断哪根先掉
7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）
A.应选用电流表外接电路，此时测量值比真实值大
B.应选用电流表外接电路，此时测量值比真实值小
C.应选用电流表内接电路，此时测量值比真实值大
D.应选用电流表内接电路，此时测量值比真实值小
8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K
后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，则出现此种情况的原因可能是（R1、R2阻值相差不大）（）
A．AB段断路B．BC段断路
C．AB段短路D．BC段短路
9、如图所示的电路中，电源电动势为E ，内阻为r ，R1和R2是
两个定值电阻。
当滑动变阻器的触头向a滑动时，流过R1的电流
I1和流过R2的电流I2的变化情况为（）
A、I1增大，I2减小
B、I1减小，I2增大
C、I1增大，I2增大
D、I1减小，I2减小
10、如图所示的电路中，已知电流表的内阻R A比定值电
阻R小很多（R A<<R）。
当开关s断开时，电流表的示数
为3.0A；当开关s闭和时，电流表的示数为1.0A。
标准
电阻R0=6Ω，则电流表的内阻R A等于（）
A、2Ω
B、3Ω
C、12Ω
D、18Ω
11、在如图所示的电路中，电键S1、S2、S3、S4均闭合，C是极板
水平放置的平行板电容器，极板间悬浮着一个油滴P，断开哪一个
电键后P会向下运动？（）
A、S1
B、S2
C、S3
D、S4
12．由门电路构成的一简单控制电路如图，其中R’为光敏电阻，光照
时电阻很小，R为变阻器，L为小灯泡。
其工作情况是：当光敏电
阻受到光照时，小灯L不亮，不受光照时，小灯L亮。
该逻辑电路
是____门电路，要增大该控制电路的灵敏度，可使华东变阻器的阻值______(增大或变小) 13．用如图所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：
(a)电流表(量程0.6A、3A) (b)电压表(量程3V、15V)
(c)定值电阻(阻值1Ω、额定功率5W) (d)定值电阻(阻值10Ω、额定功率10W)
(e)滑动变阻器(阻值范围0～10Ω、额定电流2A)
(f)滑动变阻器(阻值范围0～100Ω、额定电流1A)．那么
(1)要正确完成实验，电压表的量程应选择________V，电流表的量程应选择________A；R0应选择________Ω的定值电阻，R应选择阻值范围是________Ω的滑动变阻器．
(2)引起该实验系统误差的主要原因是______________________．
14、在一次实验时某同学用游标卡尺测量（如图），示数为cm。
在一次实验时某
A
R S
R
R L
5V
R’
同学用螺旋测微器测量（如图），示数为 mm 。
15、某电阻额定电压为3V （阻值大约为10Ω）。
为测量其阻值，实验室提供了下列可选用的器材：
A ：电流表A 1（量程300mA ，内阻约1Ω）
B ：电流表A 2（量程0.6A ，内阻约0.3Ω）
C ：电压表V 1（量程3.0V ，内阻约3k Ω）
D ：电压表V 2（量程5.0V ，内阻约5k Ω）
E ：滑动变阻器R 1（最大阻值为10Ω）
F ：滑动变阻器R 2（最大阻值为1k Ω）
G ：电源E （电动势4V ，内阻可忽略）
H ：电键、导线若干。
（1）为了尽可能提高测量准确度，应选择的器材为（只需添器材前面的字母即可）：电流表_______，电压表_________，滑动变阻器________。
（2）画出该实验电路图。
16、在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V ，1.5 W”的小灯泡、导线和开关外，还有：
A ．直流电源6 V(内阻不计)
B ．直流电流表0～300 mA(内阻约为5 Ω)
C ．直流电压表0～10 V(内阻约为15 kΩ)
D ．滑动变阻器10 Ω，2 A 实验要求小灯泡两端的电压从零开始变化并能进行多次测量． (1)画出实验电路图．
(2)试将实物图所示器材连成实验电路．
17，（1）把一个量程为5mA 的电流表改装成欧姆表RX1档，电流表内阻50欧姆，电池电动势1.5V ，经过调零之后测电阻，档欧姆表指针指到满偏的3/4时，被测电阻的阻值是_____ （2）．用如图1所示的多用电表测量电阻，要用到选择开关K 和两个部件S 、T 。
请根据下列步骤完成电阻测量:
①旋动部件________，使指针对准电流的"0"刻线。
②将K 旋转到电阻挡"×l00"的位置。
③将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。
④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。
A．将K旋转到电阻挡"×1k"的位置
B．将K旋转到电阻挡"×10"的位置
C．将两表笔的金属部分分别与被测电阻的两恨引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准
三、计算题
18、如图所示，电源电动势为E=30V，内阻为r=1Ω，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，
求：1、流过电灯的电流是多大？
2、电动机两端的电压是多大？
3、电动机输出的机械功率是多少。
19、如图所示的电路中，电阻R1=9Ω，R2=15Ω，电源的电动势E=12V，内电阻r=1Ω，安培表的读数I=0.4A。
求：1、流过电阻R1的电流是多少？
2、电阻R3的阻值是多大？
3、电阻R3消耗的电功率是多少？
20、在图中的电路中，若R1=4Ω，R3=6Ω，电池内阻r=0.6Ω，则电源
产生的总功率为40W，而输出功率为37.6W。
求1、电源内阻上消耗的电功率是多少？
2、电源电动势
3、电阻R2。
恒定电流单元测试题答案
题号 1 2 3 4 5 6 7 8 9 10 11 答案 A CD C BCD C C B AD B C C
二、填空与实验题
12,非变小
13、（1）3，0.6，1，0～10。
（2）由于电压表的分流作用造成电流表读数总是比电池实际输出电流小。
14、10.405 cm，8．077 mm
15、（1）A，C，E
（2）分压或限流都可，电流表要外接
16、
实物图略
17(1)100 (2)S T 0 ADC
三、计算题（17题8分，18题、19题10分）
18、（1）2A （2）22V （3）36W
19、（1）0.6A （2）30Ω（3）1.2W
20、（1）2.4W （2）20V （3）7Ω。
