塔式起重机简介
塔式起重机简介
5、按 升 高 方 式 分
5.2.2、 内爬式 塔机安装在建筑物内 部，支承在建筑物电梯井内 或某一开间内，依靠安装在 塔身底部的爬升机构，使整 机沿建筑物内通道上升。 内爬式塔机(见图112)主要应用于超高层建筑的 施工，塔身高度固定，塔机 重较轻，利用建筑物的楼 层进行爬升，在塔机起升卷 筒的容绳量内，其爬升高度 不受限制。但塔机全部重量 支承在建筑物上，建筑结构 需作局部加强，与建筑设计 联系比较密切。其爬升须与 施工进度协调。施工结束后， 需用特设的屋面起重机或辅 助起重设备将塔机解体卸至 地面。
四、塔机安装拆卸的安全注意事项：
1、对拆装人员的要求 1)、参加塔机装拆人员，必须经过专业培训 考核，持有效的操作证上岗。 2)、装拆人员应严格按照塔机的装拆方案和 操作规程中的有关规定、程序进行装拆。 3)、装拆作业人员应严格遵守施工现场安全 生产的有关制度，正确使用劳动保护用 品。
2、对塔机装拆的管理要求 1)、装拆塔机的施工企业，必须具备装拆 作业的资质、并安装拆塔机资质的等级进行 装拆相对应的塔机。 2)、施工企业必须建立塔机的装拆专业班 组并且配有起重工（装拆工）、电工、起重 指挥、塔机操纵司机和维修钳工等组成。 3)、进行塔机装拆，施工企业必须编制专 项的装拆施工方案的安全操作技术的书面和 口头交底，并履行签字手续。
6、夹轨器：轨道式起重机必须安装夹轨器， 保证非工作状态下起重机不能在轨道上移 动。 7、缓冲器：大车（小车）轨道末端需安装挡 架，缓冲器安装在挡架或起重机上，当起 重机与轨道末端挡架相撞击时，缓冲器必 须保证起重机能比较平稳的停车而不至于 产生猛烈的冲击。 8、挡板：在轨道上行驶的起重机，在台车架 上需安装排障挡板，挡板与轨道之间的间 隙不得大于5mm。 9、滑轮组：人手可触及的滑轮组，应设置保 护装置。
塔式起重机使用一般规定模版
塔式起重机使用一般规定模版一、塔式起重机概述塔式起重机是一种具有很高起重高度和较大起重能力的起重机。
它通常用于在建筑工地和工业领域进行重物的吊装和搬运。
塔式起重机由塔座、塔身、起重臂、起重钩、反重锤等部分组成，能够实现垂直和水平方向上的吊装操作。
二、塔式起重机使用规定模板1.操作前准备：（1）准备操作人员：必须由持证上岗的专业起重机操作员进行操作。
（2）检查设备状态：确保塔式起重机处于良好状态，各部件齐全，并进行必要的维护和检修。
（3）检查工作场地：确保工作区域平整、无障碍物，并且具备所需的工作空间。
2.操作过程：（1）设定信号指示：与信号人员沟通，确保能够准确地接收到操作指令。
（2）开启电源：打开塔座电源开关，并确保电源线路连接正常。
（3）起重臂操作：控制台上的操作杆用于控制起重臂的升降和回转等操作。
（4）起重钩操作：根据需要，使用控制台上的按钮控制起重钩的上升、下降和弯曲等操作。
（5）根据信号操作：根据信号指示，控制起重机的行驶、转向、停止和起重等操作。
（6）安全预防措施：在操作过程中，必须保持安全，防止超载和碰撞，并根据需要采取必要的防护措施，如安装防碰撞器等。
3.操作结束：（1）停止运行：在完成作业后，及时停止起重机的运行，并关闭电源开关。
（2）清理工作场地：清理工作现场，将起重机放置在指定停放位置，并清理起重机周围的物品和设备。
（3）检查设备状况：对起重机的各部件进行检查，确保设备处于正常状态，并及时进行必要的维护和修理。
（4）报告上级：向相关负责人报告工作进展和起重机的状态，以便及时处理异常情况和问题。
三、塔式起重机使用注意事项1.安全第一：在操作起重机时，必须始终注重安全，严格按照操作规程进行操作，并时刻关注周围环境和人员的安全。
2.严禁超载：起重机的吊装能力有限，使用前必须明确目标物的重量，并确保不超过起重机的最大承载能力。
3.合理设置起重高度：根据吊装物的高度和工作环境的要求，合理设置起重机的起重高度，并采取相应的安全措施。
塔式起重机(修改版)
现场检验关键点
1、塔机安装现场基本要求 塔式起重机尾部与周围建筑物安装距离（0.6m） 群塔作业时相邻两塔机间的最小架设距离（2.0m） 塔机自由端高度应符合说明书要求 塔机的任何部位距输电线的安全距离 2、塔式起重机基础 测量基础尺寸 压重式基础主要检查压重数量及放置方式是否符合要求 特殊基础应用专项设计方案。
安全保护装置
1、载荷限制装置 2、运动限位装置 3、小车断绳保护装置
4、小车防坠装置
5、钢丝绳防脱装置
6、报警装置
7、风速仪
8、安全警示装置
塔机的安全监测
卷扬机 卷扬机
高度传感器 转接电源箱 角度传感器 起重量传感器 幅度传感器 监控屏及无线 收发模块
起重力矩限制器
（二）塔身
大多数塔式起重机的塔身都是空间桁架结构，由一个个标准节叠 加而成。对上回转塔式起重机来说，塔身是不回转的；对下回转 的，塔身则是与臂架同时回转的，标准节有两种形式，一种是焊 接成整体的形式，另一种是将标准节焊接成四片，在安装时用高 强螺栓将其连接成整体
其区别是前者主肢在回转一周内承受交变载荷。而无论上、下回 转，塔身均承受较大的压、弯、扭转、剪切载荷作用，强度、刚 度、稳定及抗疲劳能力的都十分重要。
报警装置、风速仪及安全警示装置
1、报警装置 塔机应装有报警装置 2、风速仪 对臂架铰点超过50m的塔机应配备风速仪，当风速大 于工作允许风速时，应能发出停止作业的警报。 3、安全警示装置 电铃 警示灯 当塔顶高度大于30m时且高于周围建筑物的塔机，应 在塔顶及起重臂端部安装红色障碍指示灯

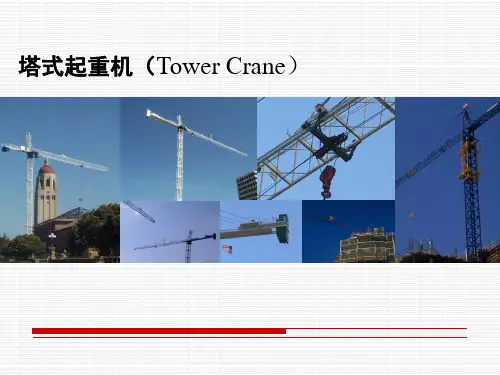

塔式起重机（Tower Crane）
【目录】
1 塔机简介 2 塔机型号的编制方法 3 分类
塔式起重机介绍
塔式起重机介绍塔式起重机是臂架安置在垂直的塔身顶部的可回转臂架型起重机。
塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。
一、塔式起重机的主要特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。
②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。
③司机室视野开阔，操作方便。
④结构较简单、维护容易、可靠性好。
2 、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。
②②拆卸、运输和转移不方便。
③③轨道式塔式起重机轨道基础的构筑费用大。
二、塔式起重机的分类与型号1、塔式起重机的分类①按可否进行移动，分为固定式塔机和移动式塔机。
②按行走装置不同，移动式塔机又可分为轨道式、汽车式、轮胎式和履带式四种。
③按固定方式不同，固定式塔机又可分为有压重固定式和无压重固定式二种。
④按回转部位，分为上回转式塔机和下回转式塔机。
⑤按变幅方式，分为吊臂变幅式塔机和小车变幅式塔机。
⑥按安装形式，可分为自升式、整体快速拆装式和拼装式三种。
目前应用最广的是自升式和快速拆装式塔机。
前者为上回转形式，后者为下回转形式。
为了扩大塔机的应用范围，满足各种工程施工的要求，自升式塔机一般设计成一机四用的形式，即轨道行走自升式塔机、固定自升式塔机、附着自升式塔机和内爬升式塔机。
2、塔式起重机的型号根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号80------最大起重力矩（吨·米）H------更新、变型代号其中更新、变型代号用汉语拼音字母（大写印刷体）表示；主要参数代号用阿拉伯数字表示，它等于塔式起重机额定起重力矩（单位为kN·m）×10-1；组、型、特性代号含义如下：QT上回转式塔式起重机QTZ 上回转自升式塔式起重机QTA 下回转式塔式起重机QTK 快速安装式塔式起重机QTP 内爬升式塔式起重机QTG 固定式塔式起重机QTQ 汽车式塔式起重机QTL 轮胎式塔式起重机QTU 履带式塔式起重机另外，现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号。
塔式起重机概述
（一）塔机的组成；由金属结构、工作机构、电气系统和安全装置等组成。
金属结构，由起重臂、平衡臂、塔帽、回转总成、顶升套架、塔身、底架和附着装置等。
工作机构；包括起升、行走、变幅、回转、液压顶升等。
电气系统；由驱动、控制等电气装置组成。
安全装置；包括起重量限止器、起重力矩限止器、起升高度限位器、幅度限位器、回转限位器、小车断绳保护装置、钢丝绳防脱装置、报警装置、风速仪等。
塔式起重机的优点；
1、工作高度高，有效起升高度大，特别有利于分层、分段安装作业，能满足建筑物垂直运输的全高度。
2、塔式起重机的起重臂较长，其水平覆盖面广（工作幅度大）。
3、塔式起重机有多种工作速度，多种作业性能，生产效率高。
4、塔式起重机的驾驶室一般设在与起重臂同等高度的位置，司机视野开阔。
5、塔式起重机的结构较为简单，维修保养方便。
2、塔式起重机的分类
塔式起重机的分类有多种，基本上可按架设方式、变幅方式、旋转部位和行走方式区分。
按变幅方式；塔机主要有小车变幅式和动臂式变幅式二种。
按臂架支承形式小车变幅式塔机又可分为平头式塔机，和非平头式塔机。目前咱们巴州地区使用的这二种都有。
3、平头式塔机
平头式塔机最大的特点是；无塔帽和臂架拉杆。由于臂架采用无拉杆式，此种设计形式很大程度上方便了空中变臂和拆臂。避免了空中安装拆除拉杆的复杂性及危险性。
4、按回转方式
塔机又可分为上回转式和下回转式塔机。
上回转式塔机将回转总成、平衡重、工作机构均设置在上端。工作时只有起重臂、塔帽、平衡臂一同回转。优点是；能够附着，达到较高的工作高度。由于塔身不回转，可简化塔身下部结构，顶升加节方便。
下回转塔式起重机是将回转总成、平衡重（配重）、工作机构等均设在了下端，其优点是；塔身所受弯矩较少，重心低，稳定性好，安装维修方便。缺点是；对回转支承要求高，使用高度受到限止，驾驶室一般设在下回转台上，操作视线不开阔。
QTZ63C塔式起重机简介
QTZ63C塔式起重机QTZ63C塔式起重机是满足GB/T9462<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩63t·m ，最大起重量为6吨，有TC5610、TC5013、TC4516等类型。
该机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
QTZ63C（5211）技术参数【起升机构】:起升机构(1560Kg)采用YZTDF225L2-4/8/32型三速电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。
使起升获得三种不同的起升速度，启制动平稳，冲击小。
当采用2绳时速度可达80m/min、40m/min、1 0m/min，采用4绳时可达40m/min、20m/min、5m/min。
在减速箱输入轴端装有液压推杆制动器（YWZ3-315/45）(见图4-13)。
在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整,控制可靠、操纵简单、维修方便。
【回转机构】:回转机构是为塔机上部回转提供动力的传动装置，该装置由尾部带制动器的力矩电机、行星减速器、小齿轮、回转限位器等组成；安装在上支座上，其小齿轮与回转支承的大齿圈啮合。
减速器输入端带有一个常开状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。
回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。
【变幅机构】:变幅机构(320Kg)采用双速电机YDEJ132-4/8-3.3/2.2驱动，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得23/46m/min两种速度在起重臂架上来回高速运行。
电机尾部带有一盘式制动器，当小车电机断电时延时制动。
QTZ63塔吊简介
技术性能表
序号
名称
单位
参数
1
起重力矩
千牛。米
630
2
最大起重量
吨
6
3
起升高度（独立式）
米
37.5
4
起升高度（附着式）
米
140
5
塔顶高度（独立式）
米
45.6
6
底盘宽度
功率kW
3.3/2.2
转速r/min
1500/750
减速器
摆线针轮减速机
制动器
液压推杆制动器
钢丝绳
6×19-7.7-170-I-甲-镀-右交
顶升机构
电动机
型号
Y132S-4
功率kW
5.5
液压泵站
流量L/min
10
压力MPa
20
2、该机为基础固定、外墙附着，独立起升高度40米，附着时为140米。
3、该机臂长56米，最大幅度56米，可以根据施工需要组成为臂长50米，最大幅度50米（去掉一块1.9吨小配重，去掉起重臂第九节）和臂长44米，最大幅度44米（再去掉一块2.2吨配重和起重臂第八节）。
4、该机工作速度高，调整性能好，工作平稳。起升机构采用三速电机通过换倍率可获得多种速度及每分钟小于5米的慢就位速度，实现了重载低速、轻载高速、安全可靠。回转机构采用绕线式电机、行星减速机、配置液力偶合器，可获得0-0.6r/min回转速度，承载能力高，起制动平稳，运行可靠。变幅机构采用双速电机蜗杆蜗轮减速器传动。安装在起重臂的斜腹杆间，结构紧凑维修方便。
3000
塔式起重机 资料
B 额定起重量是指在各种工作幅度下允许吊起 的最大重量。
随着幅度的加大，相应的额定起重量则减少，一 般把塔机最大臂长时最大幅度处的额定起重量作 为塔机起重能力的重要指标之一。
C 最大起重量是指塔机在正常工作条件下允 许吊起的最大重量。
一般是滑轮组钢丝绳倍率最大时的起重量。
D 起升高度是指空载时自支承面（地面或轨 道面）至吊钩支承面的最大垂直距离。
塔机基础知识
主讲人：韩明君
一、塔机的特点及分类
塔式起重机（塔机﹑塔吊）在建筑工程中 应用广泛，主要承担垂直运输和水平运输， 特别适用于高层建筑的施工。
塔机的类型和品种非常多，结构型式也多 种多样，充分了解塔机的性能和结构特点， 可有效避免因安装方法和安装顺序以及因操 作不当而导致的安全事故。
A 按照安装方式分行走式、固定式
当预报有强对流气象现象时（雷电、强阵风等） ，最好不要顶升作业。
夜间顶升作业时，要有充分、合理的照明方可进 行。
7.3.2 顶升前检查
每次顶升前应作如下项目的检查，只有条件许可 才可以进行顶升作业。
气象条件良好。 需要加入的标准节已悬挂在引进梁上。
顶升横梁就位，且制动板已安放在顶升横梁挂靴 内。
塔机顶升时相对于顶升套架后片塔机前后应处于 平衡状态。即塔机顶升以上部分的重心应落在液 压油缸的轴心上。
将液压泵站操纵杆推到《向上顶升》位置，向上 顶升，直到回转下支座四条支腿刚刚离开鱼尾板 为止。此时检查是否平衡，具体就是观察回转下 支座支腿与过渡节主角钢是否在同一垂线上。
如果下支座四条支腿与过渡节主角钢在同一垂线 上，说明平衡良好。
液压泵站操纵杆搬向《向上》位置，液压油缸带动 套架以上部分向上运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、按 升 高 方 式 分
5.2.2、 内爬式
塔机安装在建筑物内
部，支承在建筑物电梯井内
或某一开间内，依靠安装在
塔身底部的爬升机构，使整
机沿建筑物内通道上升。
内爬式塔机(见图1-
12)主要应用于超高层建筑的
施工，塔身高度固定，塔机
自重较轻，利用建筑物的楼
层进行爬升，在塔机起升卷
筒的容绳量内，其爬升高度
（1）塔身中的通道，一般都要设直立梯或斜梯，设置在塔身内
部。最顶部的塔身节或回转固定支座上设平台
（2）凡需安装、检修操作的处所，都应设可靠的通道和平台。
四、塔吊的金属结构
➢ 塔机的液压系统
➢ 塔机液压系统中的主要元器件是液压泵、液压油缸、控制元件、油管和 管接头、油箱和液压油滤清器等。
➢ 液压泵和液压马达是液压系统中最为复杂的部分，液压泵把油吸入并通 过管道输送给液压缸或液压马达，从而使液压缸或马达得以进行正常运 作。液压泵可以看成是液压的心脏，是液压的能量来源。
四、塔吊的金属结构
1.5、平衡臂
平衡臂的作用：
（1）放置配重，产生后倾力矩以便在工作状态减少由吊重引起
的前倾力矩，在非工作状态减少强风引起的前倾力矩，并保证其
抗倾翻稳定性；
（2）在采用可摆动塔顶撑杆时，平衡臂还要对塔顶撑杆起支持
作用；在采用固定塔顶时，平衡臂则是靠塔顶来支持的；
1.6、吊臂
吊臂可分为两类：
附着式塔机是我国目前应用最广 泛的一种安装形式，塔机由其他 起重设备安装至基本高度后，即 可由自身的顶升机构，随建筑物 升高将塔身逐节接高，附着和顶 升过程可利用施工间隙进行，对 工程进度影响不大，且建筑物仅 承受由塔机附着杆件所传递的水 平载荷，一般无需特别加固。施 工结束后，塔机的拆卸可按安装 逆程序进行，不需另设拆卸设备。
轨道式塔式起重机
下回转塔机
2.按变幅方式分主要有
（1）小车变幅式
（2）动臂变幅式装式（下回转式）
（2）非快速安装式（上回转
式）
4.按底架固定情况分
（1）固定式
（2）轨行式
5.升高方式分
（1）固定高度
（2）自升式
自升式
（1）附着式
（2）内爬式
下回转式塔机
动臂变幅式塔式起重机
➢ 一个液压顶升接高的全过程是：
➢ 移动平衡重，使塔身不受不平衡力矩，起重臂就位，朝向与引进轨道方 位相同并加以锁定，吊运一个塔身标准节安放在摆渡小车上;
➢ 顶升; ➢ 定位销就位并锁定，提起活塞杆，在套架中形成引进空间; ➢ 引进标准节; ➢ 提起标准节，推出摆渡小车; ➢ 使标准节就位，安装联接螺栓; ➢ 微微向上顶升，拔出定位锁使过渡节与已接高的塔身联固成一体。
不受限制。但塔机全部重量
支承在建筑物上，建筑结构
需作局部加强，与建筑设计
联系比较密切。其爬升须与
施工进度协调。施工结束后，
需用特设的屋面起重机或辅
助起重设备将塔机解体卸至
地面。
三、塔吊的组成
按作用和工作性质区分，塔式起重机一般由下列部分组成：
– 1、结构 – 由底架、塔身、
回转支座、塔顶、 平衡臂、吊臂、 司机室、梯子与 平台、顶升套架 和横梁部分组成。
五、塔吊的安装与拆卸
（一）安装
1.
安装塔机基础
2.
安装基础节
3. 安装塔身（标准节）
4.
安装爬升机构
5. 安装上、下转台（含司机室）
6.
安装塔帽
7. 起重臂组装→变幅钢丝绳穿绕
8.
安装平衡臂
9. 吊装部分平衡重（配重）
10. 安装起重臂
11. 吊装全部剩余配重
12. 电气接线
13. 穿绕起升钢丝绳、装吊钩
三、塔吊的组成
– 2、机构
– 由起升机构、回转机构、变幅机构、液压机构等部分组成。
三、塔吊的组成
– 3、电气 – 由电源、电线与电缆、控制与保护、电动机等部分组成。 – 4、安全装置 – 由超载限制器、行程限位器、安全止挡和缓冲器、应急装置、
非工作状态安全装置、环境危害预防装置等部分组成。
➢ 塔机型号的编制方法 为了快速有效地区别各种塔机的品种规格，我们应当了解我国塔机的型 号编制方法。 塔式起重机是起（Q）重机大类的塔（T）式起重机组，故前两个字母 为QT；特征代号看你强调什么特征，如块装式用K，自升式用Z，固定 式用G，下回转用X等等。 例如： QTK400—代表起重力矩400kN·m的块装式塔机。 QTZ800B—代表起重力矩800kN·m的自升式塔机，第二次改型设计。
14. 吊装爬升部件等等其他附件
15. 调整各限位及安全装置
16. 整机调试。
• 安装塔帽 • 吊装塔帽，用螺栓与回转塔身相连。
•平衡臂安装、部分配重安装
• 起重臂安装：在地面上安装好，然后用吊车吊装。
塔式起重机简介
一、塔吊简介：
（一）名称由来 英文名称
――tower(塔) crane（起重机）， 名称因该类起重机 的外型象“塔”而 来 （二）主要用途 主要用于起升高度 大，作业半径大的 工业、民用建筑施 工，、水利、港口、 造船等施工作业。
二、塔吊的分类
1.按回转支承位置分
上回转塔机
5.1、固定高度
无附着装置安
装到一个固定的独
立高度使用及所有
附着式塔式起重机
在无附着的时候都
可成为固定高度的
塔式起重机，另外
快装式塔式起重机，
均为固定高度的塔
式起重机。
5、按 升 高 方 式 分
5、按 升 高 方 式 分
5.2、自升式
5.2.1、附着式
塔机安装在建筑物一侧，底座固 定在专门的基础上或将行走台车 固定在轨道上，随着塔身的自行 加节升高，每间隔一定高度用专 用杆件将塔身与建筑物连接，依 附在建筑物上。
（1）动臂变幅式
（2）小车水平变幅式
小车水平变幅臂架，为了减轻自重，截面大部分为三角形，极少
数者用矩形截面，而且又多采用正三角形断面，用方钢管或槽钢
制成的下弦杆做运动小车的轨道，上弦杆用钢管或圆钢等制成。
四、塔吊的金属结构
1.7、司机室
为了便于司机操作，塔式起重机的司机室必须与回转部分一同回
转。
1.8、通道与平台
四、塔吊的金属结构
1.1、底架
底架是塔式起重机中承受全部载荷的最底部结构件.
1.2、塔身
大多数塔式起重机的塔身都是空间桁架结构.
塔身节的连接，主要有高强度螺栓、抗剪螺栓、横向销轴、瓦套连接等。
1.3、回转支座
一般由回转平台、回转支承、固定支座（或为底架）组成。
1.4、塔顶
塔顶的型式一般可分为刚性的和可摆动的两种，主要作用是支承吊臂。
