LED透明屏P10和P3.91区别比较
LED透明屏P10和P3.91区别比较
LED透明屏P10那个公司好？其实想了解这个问题，下面一起来看看。
P 代表像素间距，代表灯珠间距是10mm。
间距越小，单位面积灯珠数量多，像素点密度大，图像越清晰，播放效果越好，当然价格也越贵。
LED透明屏P10和P3.91区别比较：
1 点间距：两者的点间距不同，P3.91点间距是3.91mm，P10点间距是10mm。
2 亮度：亮度分为三个档次，低亮产品（800-1500CD），常规产品（2500-3500CD），高亮产品（4500-5500CD）。
P3.91透明屏三个档次产品都有，而P10透明LED显示屏只具有后两种产品，这主要是由其安装位置及显示环境决定。
3 观看距离：，P后面数字不但代表产品间距，也可以简单的看成该型号产品的观看距离，例如P3.91透明屏的观看距离是≥3.91M，P10透明显示屏是≥10M。
4 通透率：点间距越大通透率越高，间距越大灯条之间的距离越远，通透率自然越高，所以P3.91通透率比P10通透率低一些。
P10透明屏的通透率可高达80%以上。
5 安装位置：P3透明屏因为间距小，点密度大，像素高。
屏体面积比较小是会选用，主要安装位置是玻璃橱窗，如珠宝店、服装品牌店位置；P10透明LED显示屏点间距大，观看距离比较远，像素低。
面积较大的屏会选用，主要安装在玻璃幕墙、室内中庭位置，如商业中心幕墙、室内观光电梯、室内商场中
庭位置.。
p3.91户外表贴参数
产品别名：p3.91全彩屏,舞台租赁专用屏,公园专用屏,银行证券专用屏二、模组参数：尺寸（W×H×T）250mm×250mm×16mm 封装方式：SMD2525点间距（mm）3.91 mm 像素点（点数/ m2）65536点数/m2分辨率（W×H）64点× 64 点重量（kg/个）_0.350_kg/个三、管芯参数：1R1G1B（结构说明：每个像素点内采用1 红1 纯绿1 纯蓝，共1 颗LED 发光管。
专业分析序号分析项目专业分析内容1 配色分析为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/ 3 : 6 : 12 项目中心波长亮度芯片测试条件纯红LED 620nm 350 mcd 晶元25 ℃纯绿LED 520nm 550 mcd 晶元25 ℃纯蓝LED 470 nm 85 mcd 晶元25 ℃四、LED广告机屏体参数：说明技术指标参数1、技术参数1）最佳视距：≥ 4-32m2）最佳视角：水平110 度，110 度3）环境温度：存贮-20℃～+ 60 ℃，工作-20℃～+ 60 ℃4）相对湿度：60 %～90 %RH5）屏体厚度：≤ 100cm＋维护厚度70 cm6）标准箱体尺寸：_500_ mmX _500mmX_80_mm(宽X高X厚)7）标准箱体分辨率：128_点X_128点8）标准箱体重量：_10KG2、供电参数1）工作电压：AC220V±10％，50Hz（三相五线制）2）屏体平均功耗：350 W/m23）屏体最大功耗：_850 W/m23、控制系统1）控制主机：联想开天主机或同档次计算机以上2）操作系统：WIN 98/ 2000/ NT/XP3）控制方式：独立播放异步控制4、主要技术参数1）驱动器件：采用LED专用驱动器件2）驱动方式：1/16扫，恒流驱动3）换帧频率：≥60 帧/秒4）刷新频率：≥2400 帧/秒（保证画面在摄象机录像时候无抖动）5）灰度/颜色：红绿蓝各1024级，可显示16.7M颜色6）白平衡亮度：≥5000_cd/m27）亮度调节方式：自动/手动≥256级可调8）视频信号：PAL/NTSC9）视频输入/输出方式：八路输入/八路输出10）控制系统采用：PCTV非线性编辑卡＋DVI显卡＋全彩控制卡＋光纤传输11）对地漏电：＜3.5mA11）平均无故障时间：≥10000小时12）寿命：10万小时13）平整度：任意相邻像素间≤0.5mm，模块拼接间隙<1mm14）均匀性：像素光强、模块亮度均匀15）电源开关：自动开关16）开关电源负荷：5V/40A/5V60A17）计算机显示模式：800×600，1024×76818）有效通讯距离：≤120m（国标超五类双绞线，无中继）≤300m（多模光纤传输），≤10公里（单模光纤传输），5、软件LED通用播放软件（MDK）6、保护技术1）防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能2）防水等级：IP657、播放内容文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF ／RM／RA／RMJ／ASF．．．）。

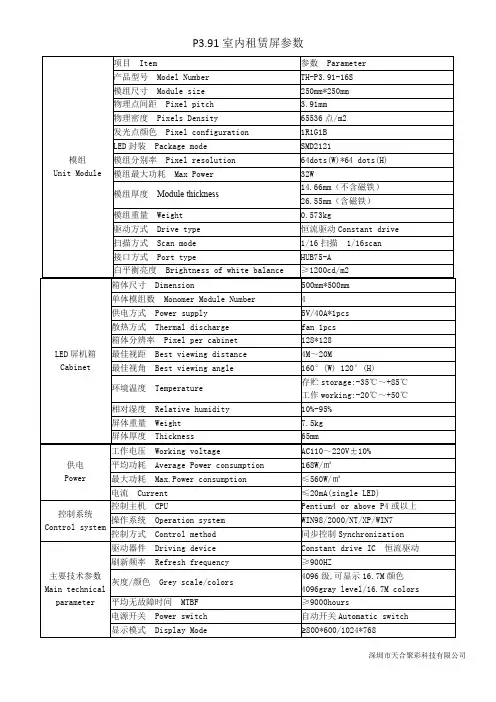

P3.91室内全彩租赁屏参数-中英文
P3.91室内租赁屏参数模组Unit Module 项目Item参数Parameter产品型号Model Number TH-P3.91-16S模组尺寸Module size250mm*250mm物理点间距Pixel pitch 3.91mm物理密度Pixels Density65536点/m2发光点颜色Pixel configuration1R1G1BLED封装Package mode SMD2121模组分别率Pixel resolution64dots(W)*64dots(H)模组最大功耗Max Power32W模组厚度Module thickness14.66mm（不含磁铁）26.55mm（含磁铁）模组重量Weight0.573kg驱动方式Drive type恒流驱动Constant drive 扫描方式Scan mode1/16扫描1/16scan接口方式Port type HUB75-A白平衡亮度Brightness of white balance≥1200cd/m2LED屏机箱Cabinet 箱体尺寸Dimension500mm*500mm单体模组数Monomer Module Number4供电方式Power supply5V/40A*1pcs散热方式Thermal discharge fan1pcs箱体分辨率Pixel per cabinet128*128最佳视距Best viewing distance4M～20M最佳视角Best viewing angle160°(W)120°(H)环境温度Temperature存贮storage:-35℃～+85℃工作working:-20℃～+50℃相对湿度Relative humidity10%-95%屏体重量Weight7.5kg屏体厚度Thickness65mm供电Power 工作电压Working voltage AC110～220V±10%平均功耗Average Power consumption168W/㎡最大功耗Max.Power consumption≤560W/㎡电流Current≤20mA(single LED)控制系统Control system 控制主机CPU Pentium4or above P4或以上操作系统Operation system WIN98/2000/NT/XP/WIN7控制方式Control method同步控制Synchronization主要技术参数Main technical parameter 驱动器件Driving device Constant drive IC恒流驱动刷新频率Refresh frequency≥900HZ灰度/颜色Grey scale/colors4096级,可显示16.7M颜色4096gray level/16.7M colors平均无故障时间MTBF≥9000hours电源开关Power switch自动开关Automatic switch显示模式Display Mode≥800*600/1024*768深圳市天合聚彩科技有限公司。
