给水管材丶附件和设备
聚乙烯管（PE）
耐腐蚀、不结垢；质量轻； 外形美观、内外壁光滑； 螺纹连接； 使用寿命长：可达50年以上。
四、给水管道的连接
1、管件：管件是管道之间、管道与附件及设备之 间的连接件。 2、管件的作用：连接管路、改变管径、改变管 路方向、接出支线管路、封闭管路
3、管件的分类
按 材 料 分 铸铁管件 钢制管件 铜质管件 塑料管件 按 接 口 形 式 螺纹连接 法兰连接 承插连接 卡箍连接 按 管箍 管 弯头 件 三通 用 四通、堵头等 途
气压给水设备工作过程 供水过程：在启始压力p2的作用下水 被压送至给水管网，随着水量的减少， 罐中压力也降低，当压力降至最小工 作压力p1时，压力信号装置动作，水 泵启动。 水泵供水过程：水泵启动后同时向管 网和水罐供水，随着罐中水位的上升， 压力也上升，当压力升至最大压力p2 时，压力信号器动作，水泵停泵，水 罐向管网供水。
给水管材、附件与设备
一丶概念
管道是建筑设备中用到的最常见的材料，因此又称管材，包括 管子、管件和附件。管子用于输送各类介质，管件又称管道配件， 用于管材的连接、分支(或汇合)和改向。各种不同管材有各自相 应的管道配件，有螺纹接头(多用于塑料管、钢管)、法兰接头、 承插接头(多用于铸铁管、塑料管)等几种形式。
管材的通用标准
管子与管路附件的公称直径 公称直径也称公称通径，是为了使管子、附件、阀门等相互 连接而规定的标准直径，以字母 DN 表示，其后注明公称直径数 值(mm) 一般情况下，公称直径既不等于管子的实际内径，也不等于 实际外径，公称直径相同的管道、管件、阀门可以互相连接，并 具有互换性。 例如：DN50表示公称直径为50mm的管子、管件或阀门等。
输送 冷水
输送 冷热水
建筑给排水管材、附件及设备
旋塞阀的塞子和塞体 是一个配合很好的圆 锥体，其锥度一般为 1：6和1：7。
（4）球阀
用于快速启闭管路
工作原理：同旋塞严密性、启闭性 较旋塞好 适用范围： 温度、压力不 高的管路启闭 结构： （5）节流阀 （略）
（6）蝶阀 用于大直径、低参数管路 工作原理：靠圆盘形阀心旋转启闭 特点：质轻、尺寸短但严密性较差
弯头用于管搂转弯的地方；法兰用于使管子与管子 相互连接的零件，连接于管端，三通管用于三根管 子汇集的地方；四通管用于四根管子汇集的地方； 异径管用于不同管径的两根管子相联接的地方。
管箍及管堵
碳钢管箍
直通管箍
管堵
弯头
90度异径弯头
异径弯头
汇合处连接管件
等径三通 等径四通
异径三通
异径四通
变径管件
异径管箍
补心
节点碰头
活接头
根母
连接方式
焊接管道
沟槽连接
焊接管件
卡箍连接管件
连接方式
法兰盘
法兰垫
衬塑钢制法兰管件
螺纹连接
承插连接
卡 套 式 连 接
1.螺纹连接管件 A.类别:按材质分,有可锻铸铁(玛钢)件和软钢 件等;按表层分,有黑铁件和白铁件。一般为内 丝。
B.适用 范围: P<1.0MPa t<150℃
弹簧式式安全阀：
1. 保护罩 2. 调整螺杆 3. 阀杆 4. 弹簧 5. 阀盖 6. 导向套 7. 阀瓣 8. 反冲盘 9. 调节环 10.阀体 11.阀座
安全阀
(10)减压阀
用于降低并稳定介质压力 类别:活塞式、波纹管式等。 工作原理:介质通过小孔节流降压。 结构:
常见减压阀的结构
（1）弹簧薄膜式
排水管材器具
浙江建设 职业
技术学院
2－2建筑排水常用管材、附件及卫生器具
2.1 排水管材及附件
二、附件 －地漏
扣碗式地漏
洗衣机专用地漏
浙江建设 职业
技术学院
多通道地漏
2－2建筑排水常用管材、附件及卫生器具
2.1 排水管材及附件
二、附件
通气帽
存水弯
检查口清扫口
浙江建设 职业
技术学院
雨水斗
伸缩节
螺
纹
消 音
U-PVC塑料排水管材、管件
系
列
2－2建筑排水常用管材、附件及卫生器具
2.1 排水管材及附件
常用机制铸铁管及柔性卡箍连接排水管件
浙江建设 职业
技术学院
2－2建筑排水常用管材、附件及卫生器具
2.1 排水管材及附件
浙江建设 职业
技术学院
结构：内层upvc管；中层铝带；外层防腐涂料。
特点：
1、铝层及防腐涂层阻隔紫外线，提高抗老化能力。
4、宾馆卫生间器具布置
浙江建设 职业
技术学院
谢谢！
2、管材表面金属抗冲击性。内层耐腐蚀性 3、外层铝带防火性能好，阻燃性强。
铝塑复合排水管
4、管材粘接
品种：
铝合金upvc复合排水管，
铝合金upvc复合雨水管，
铝合金upvc中空发泡复合排水管，
铝合金upvc螺旋复合排水管，
铝合金upvc压力复合排水管
2－2建筑排水常用管材、附件及卫生器具
2.1 排水管材及附件
2－2建筑排水常用管材、附件及卫生器具
2.2 卫生器具
浙江建设 职业
技术学院
作用： 供人体、物品清洗，收集和排除生活生产中产 生的污(废)水。
管材、器材和卫生器具
螺纹连接、热熔连接、法兰连接、粘接。
PE管给水管
UPVC管:实际上就是一种塑料管,接口处一般用胶粘 接,UPVC管的抗冻和耐热能力都不好,所以很难用作热 水管,由于其强度不能适用与水管的承压要求，所以冷 水管也很少使用。大部分情况下，PVC管适用于电线管 道和排污管道。另外，近年内科技界发现，能使PVC变 得更为柔软的化学添加剂酞，对人体内肾，肝，睾丸 影响甚大，会导致癌症，肾损坏，破坏人体功能再造 系统，影响发育。所以建议不要购买。
承插
好
低
砂垫层 基 础
较快
较高
较大范围内取代 钢砼平口管
基础较差时需处理
玻璃钢 管
承插、法 兰
好
低
砂垫层 基 础
快
高
压力管、经济较 发达地区、 地基较好地 区 覆土较浅、管径 较小的雨水 管 中小污水管、小 口径非开挖 施工广泛使 用
逐步被推广
基础较差时需处理
PVC-U
承插
好
低
砂垫层 基 础
快
低
室内排水应用 较多
（3）塑料管
塑料管与传统金属管相比，具有重量轻、耐腐蚀、 卫生安全、水流阻力小，安装方便等特点。 2000年6月1日起，新建住宅中禁止使用镀锌钢管 做给水管，推广应用PAP管、PE-X管、PP-R管等塑料管 道。同时，淘汰沙模铸造铸铁排水管用于室内排水管道 ，推广应用硬聚氯乙烯塑料管（CPVC管）。 塑料管的连接方式：
1.1
பைடு நூலகம்
管材、附件及水表
1.1.1 室内给排水常用的管材 常用的管材有钢管、铸铁管、塑料管、石棉水泥管等。 （1）钢管： 分为焊接钢管和无缝钢管。钢管的连接方法有： 螺纹连接、法兰连接、焊接。 焊接钢管又称为有缝钢管，是水、煤气输送钢管 中应用最为广泛的一种。它分为镀锌钢管（白铁管） 和非镀锌钢管（黑铁管）两种。
常用管材、附件及卫生器具介绍
种颜色、投资省和节能等优点。但塑
料管也有强度低、耐温性差、立管产 生噪音、暴露于阳光下管道易老化、 防火性能差等缺点。
塑 料 管
混凝土管
2.1.2 排水管材及连接
混凝土管
最大优点是节约金属管材；缺点是耐腐蚀性
差，内表面不光滑，抗压强度低。直径在400mm以
下者为混凝土管，用于室外排水支管；400mm以上
一般装于横管，尤其是各层横支管连接卫生器
存 水 弯
检 查 口 清 扫 口 地 漏
具较多时，横支管起点均应装置清扫口(有时
亦可用能供清掏的地漏代替)。 当连接2个及2个以上的大便器或3个及3个以上 的卫生器具的污水横管、水流转角小于135° 的污水横管，均应设置清扫口。清扫口安装 不应高出地面，必须与地面平齐。为了便于 清掏，清扫口与墙面应保持一定距离，一般
应用如图2-1所示。配件用可锻铸铁制成，抗蚀
铸 铁 管 塑 料 管 其 他
性及机械强度均较大，也分镀锌和非镀锌两种， 钢制配件较少。室内生活给水管道应用镀锌配件， 镀锌钢管须用螺纹连接。多用于明装管道。
1：管箍；2 ：异径管箍；3：活接头；4：补心；5： 90°弯头；6： 45°弯头；7：异径弯头； 8：内管 箍；9：管塞；10：等径三通11：异径三通； 12：根
和添加剂渗出，只适用于输送温度不超过45℃的
铸 铁 管
给水系统中。 聚乙烯管（PE管）耐腐蚀且韧性好，连接方法 为熔接、机械式胶圈压紧接头。
塑 料 管
其
他
2.1.1 给水管材及连接 钢 管
• 聚丁烯管（PB管）是一种半结晶热塑性树脂，
耐腐蚀、抗老化、保温性能好，具有良好的抗拉、
抗压强度，耐冲击、高韧性，可随意弯曲，使用
建筑给排水管道及附配件

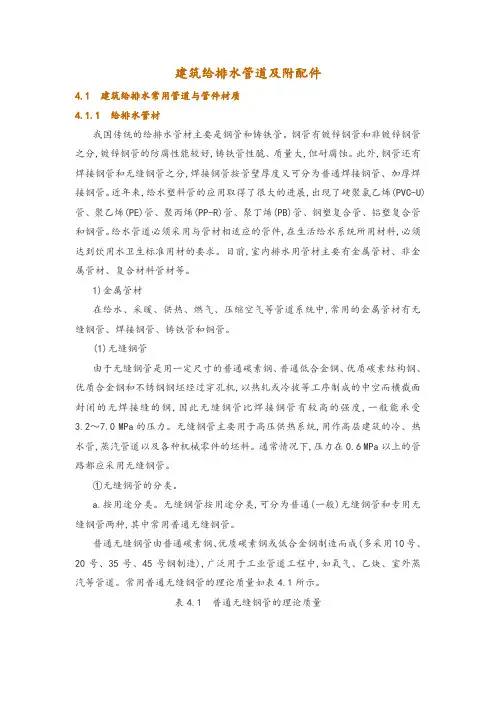

建筑给排水管道及附配件4.1 建筑给排水常用管道与管件材质4.1.1 给排水管材我国传统的给排水管材主要是钢管和铸铁管。
钢管有镀锌钢管和非镀锌钢管之分,镀锌钢管的防腐性能较好,铸铁管性脆、质量大,但耐腐蚀。
此外,钢管还有焊接钢管和无缝钢管之分,焊接钢管按管壁厚度又可分为普通焊接钢管、加厚焊接钢管。
近年来,给水塑料管的应用取得了很大的进展,出现了硬聚氯乙烯(PVC-U)管、聚乙烯(PE)管、聚丙烯(PP-R)管、聚丁烯(PB)管、钢塑复合管、铝塑复合管和钢管。
给水管道必须采用与管材相适应的管件,在生活给水系统所用材料,必须达到饮用水卫生标准用材的要求。
目前,室内排水用管材主要有金属管材、非金属管材、复合材料管材等。
1)金属管材在给水、采暖、供热、燃气、压缩空气等管道系统中,常用的金属管材有无缝钢管、焊接钢管、铸铁管和铜管。
(1)无缝钢管由于无缝钢管是用一定尺寸的普通碳素钢、普通低合金钢、优质碳素结构钢、优质合金钢和不锈钢钢坯经过穿孔机,以热轧或冷拔等工序制成的中空而横截面封闭的无焊接缝的钢,因此无缝钢管比焊接钢管有较高的强度,一般能承受3.2～7.0 MPa的压力。
无缝钢管主要用于高压供热系统,用作高层建筑的冷、热水管,蒸汽管道以及各种机械零件的坯料。
通常情况下,压力在0.6 MPa以上的管路都应采用无缝钢管。
①无缝钢管的分类。
a.按用途分类。
无缝钢管按用途分类,可分为普通(一般)无缝钢管和专用无缝钢管两种,其中常用普通无缝钢管。
普通无缝钢管由普通碳素钢、优质碳素钢或低合金钢制造而成(多采用10号、20号、35号、45号钢制造),广泛用于工业管道工程中,如氧气、乙炔、室外蒸汽等管道。
常用普通无缝钢管的理论质量如表4.1所示。
表4.1 普通无缝钢管的理论质量b.按照制造方法分类。
无缝钢管按制造方法分类,可分为冷轧无缝钢管和热轧无缝钢管两种。
冷轧无缝钢管有外径5～220 mm的各种规格,通常长度为3.0～10.0 m;热轧无缝钢管有外径32～630 mm的各种规格,通常长度为3.0～12.0 m。
(完整版)给排水管道、附件、设备连接图例汇总
表3.0.1管道图例序号名称图例备注1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管11 废水管可与中水源水管合用12 压力废水管13 通气管14 污水管15 压力污水管16 雨水管17 压力雨水管18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管23 管道立管X：管道类别L：立管1：编号24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。
表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。
如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀表3.0.3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开表3.0.4管件序名称图例备注号1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件表3.0.5阀门序名称图例备注号1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器表3.0.6给水配件序名称图例备注号1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头表3.0.7消防设施序名称图例备注号1 消火栓给水管2 自动喷水灭火给水管3 室外消火栓4 室内消火栓(单白色为开启面口)5 室内消火栓(双口)6 水泵接合器7 自动喷洒头(开式)8 自动喷洒头(闭下喷式)9 自动喷洒头(闭上喷式)10 自动喷洒头(闭上下喷式)11 侧墙式自动喷洒头12 侧喷式喷洒头13 雨淋灭火给水管14 水幕灭火给水管15 水炮灭火给水管16 干式报警阀17 水炮18 湿式报警阀19 预作用报警阀20 遥控信号阀21 水流指示器22 水力警铃23 雨淋阀24 末端测试阀25 末端测试阀26 推车式灭火器注：分区管道用加注角标方式表示：如XH1、XH2、ZP1、ZP2……。
建筑排水管材卫生器具
综上所述，塑料管得以广泛应用。
UPVC管的连接方式：
焊接、承插粘接。
一、常用的排水管材及管件
一、常用的排水管材及管件
塑料管管件
柔性接口机制球墨铸铁排水管。
4
排水铸铁管接口形式：承插式接口
5
排水铸铁管：
1
（不可承压）用于排除室内生活污水、屋面雨水以及振动不大场所的生产污废水。
2
高层建筑排水管：
3
第7章 建筑雨水排水系统 7.1 雨水外排水系统
第7章 建筑雨水排水系统 7.2 雨水内排水系统
7.2.3 内排水系统组成
第7章 建筑雨水排水系统 7.2 雨水内排水系统
7.2.3 内排水系统组成
第7章 建筑雨水排水系统 7.1 雨水外排水系统
立管 接纳雨水斗或悬吊管的雨水，与排出管连接。 排出管 将立管的水输送到地下管道中，雨水排出管设 计时，要留有一定的余地。 埋地横管 密闭系统一般采用悬吊管架空排至室外的，不 设埋地横管；敞开系统，室内设有检查井，检查井 之间的管为埋地敷设。
第7章 建筑雨水排水系统 7.1 雨水外排水系统
新课导入：
学习内容
排水管材的性能及应用；管附件的种类和作用
1
卫生器具的种类及安装
2
雨水排水系统的分类和组成
3
01
熟悉排水管材的性能及应用
02
熟悉卫生器具的种类，掌握其安装要求
03
了解雨水排水系统的分类和组成
教学目标:
1
工业废水还可用陶瓷管、玻璃钢管、玻璃管等。
3
2
塑料管、铸铁管、钢管和带釉陶土管。
屋面雨水系统
外排水系统
内排水系统
檐沟外排水
