外挂架受力计算
外挂架受力计算一、荷载计算（外挂架间距按1.7m计算）1、计算外挂架自重W（∟50*5）∟50*5角钢重量：3.77kg/m；除DE、FD杆件采用∟50*5外，其余杆件均为2∟50*5；节点钢板厚8mm。
W=3.77*(2*2+1.35*2+2.41*2+1.21*2+0.68+1)*1.3=76.6kg2、外挂架受力计算简图：见右F1、F2、F3、F4及q的计算数值如下：①、 F1(大模板自重)F1=150*3*1.7+76.6/2=803.3kg②、 F2(外排脚手架自重)F2=3.84*(8*1.7+8+1.4)+700*0.05*0.5*1.7+75+8*1+76.6/2=239.4kg③、 F3(下挂脚手架自重及大模板上口操作平台之下传重量.其中操作平台站2人,重150kg)F3=3.84*(3*1.7+3.8+1.4)+3*1+700*0.05*(0.5+0.7)*1.7+75* (2+1)=339kg④、 F4(大模板上口操作平台的脚手架自重)F4=3.84*(2*1.7+2*3)+6*1=42kg⑤、 q(每榀外挂架上承受的均布荷载,按3人225kg外加270kg的脚手板自重计)q=700*0.05*1.7+(75*3+270)/1.35=59.5+366.7=426.2kg/m 二、求各点反力由∑Y=0，得：N A’=803.3+239.4+339+42+426.2*1.35=1999.1kg=19991N 由∑M C=0,有:239.4*1.35+42*0.675+339*0.35+426.2*1.352/2- N A*2=0N A=429.3kg=4293N(此为拉力)由∑X=0，得：N C=429.3kg=4293N(此为压力)三、计算各杆件内力1、将所有反力转化为节点力，如右图所示：F2’=239.4+(426.2*1.35)/4=383.2kgF4’=42+(426.2*1.35)/2+339*0.35/0.675=505.5kgF1’=803.3+(426.2*1.35)/4+339*0.325/0.675=1110.4kg2、节点法求各杆件的内力①、取节点BN BD=383.2*2.41/2=461.8kg(此为压力)N BF=383.2*1.35/2=258.7kg(此为拉力)②、取节点FN FD= F4’=505.5kg(此为压力)N FA= N BF =258.7kg(此为拉力)③、取节点A由∑X=0，有：N A- N FA- N DA*1.35/2.41=0即:429.3-258.7-1.35/2.41* N DA=0，故: N DA=304.6kg(此为拉力)由∑Y=0，有：1999.1-1110.4-304.6*2/2.41- N AE=0故: N AE=635.9kg(此为拉力)④、取节点CN DC=635.9*2.41/2=766.3kg(此为压力)复核:766.3*1.35/2.41=429.3kg，结果正确！⑤、复核节点D：由∑X=0，带入数值：（766.3-461.8）*1.35/2.41-304.6*1.35/2.41=0由∑Y=0，带入数值：(766.3-461.8)*2/2.41+304.6*2/2.41-505.5=0四、强度复核1、螺栓强度复核穿墙钩头螺栓直径32mm，则有效直径de=28.7168mm，有效面积Ae=647.35mm2(查表可知)，f=190N/mm2，fy=110N/mm2。
外挂防护架专项施工方案含计算书
???????外挂防护架计算书工程信息：工程名称：未命名工程；方案编制人：张工；编制日期：2019-11-28。
施工单位：建科研施工；建设地点：和平西桥；地上层数：13；地下层数：3层；建筑高度：40米；建筑面积：10000m2；建设单位：建科研建设公司；设计单位：建科研设计院；监理单位：建科研监理公司；勘查单位：建科研勘察院；总工期：360天；结构类型：框架；计算依据：依据《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）、《钢结构设计规范》（GB50017-2003）编制。
一、参数信息：1、基本参数三角架纵向间距l a为：1.2m；三角架宽度l为：1m；外防护架搭设高度：15m；立杆步距：1.5m；立杆纵距：1.5m；三角架高度h：1.6m。
2、材料参数三角架的横杆采用1根钢管(48×3.0)；斜杆采用2根角钢(5号50×5×5.5)；腹杆采用2根槽钢(8号槽钢)；防护钢管采用48×3.5。
3、荷载参数本外架使用过程中，每榀三角架的自重荷载为1kN；安全网自重为0.005kN/m2；脚手板采用冲压钢脚手板，自重为0.3kN/m2；钢模板荷载为1kN/m2；施工均布荷载为1kN/m2。
二、外挂架计算外防护架计算，以单榀三角架为计算单元，将挂架视为桁架，视各杆件之间的节点为铰接点，各杆件只承受轴力作用。
计算时将作用在挂架上的所有荷载转化为作用在节点上的集中力，进行计算。
1、荷载计算(1)操作人员荷载q1＝1kN/m2；(2)外防护架自重每米立杆的自重为0.1393kN/m；每一开间内的立杆排数由l a/b＝1.2/1.5＝1，得到立杆排数为2。
外防护架自重为q2＝2×15×0.1393/(1.2×1)＝3.48kN/m2(3)安全网自重q3＝1.2×15×0.005/(1.2×1)＝0.07kN/m2(4)脚手板自重q4＝0.3kN/m2；(5)钢模板传递过来的荷载q5＝1kN/m2；(6)每榀三角架自重q6＝1/(1.6×1)＝0.62kN/m2；总荷载为q＝1.2×(q2+ q3+ q4+ q5+q6)+ 1.4×q1＝7.96kN/m2。
外挂架悬挂结构计算
东方雅苑外挂架及安全防护施工方案外挂架悬挂结构计算（计算位置见外挂架布置图）
1.1荷载
作用在外挂架上的荷载有外挂架自重、大模板荷载、外防护架荷载、施工荷载、风荷载等。
外挂架自重：5360N（包括外防护架）
大钢模自重：23000N
施工荷载：1.5KN／m2：1500*9＝13500N
风荷载：10800N
P＝52660N＝52.66KN
1.2计算简图及受力分析
外挂架悬挂结构为一排钩头穿墙螺栓组成，如图中A、B两点。
作用于A悬挂点、B支撑点荷载P是包括1.1中所述的全部荷载值。
P对悬挂点的结构作用，可用一个弯矩Mp＝P、a和一个沿墙面的剪力V＝P来描述。
其中弯矩Mp，由两点组成点力矩来承担，即N*h＝Mp，所以NA＝NB＝Mp／h＝P*a／h
其中NA为拉力（N），NB为压力（N）；a＝500mm
第 1 页共1 页。
外挑架计算

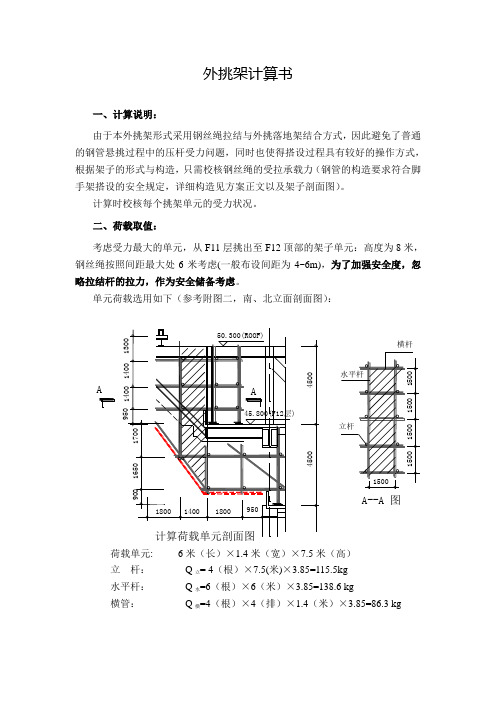

外挑架计算书
扣件：Q
=4（排）×2（列）×10（个）×1.5=120 kg
扣
=2×6×2=24 kg
密目网：Q
网
施工荷载：Q
=200Kg/m2×1.5×1.4=420kg（只须考虑操作面）
活
恒载：Q恒=484.4kg
总荷载：Q总=1.2×484.4+1.4×420=1169.3kg。
三、钢丝绳拉力(建筑工业出版社97年版:《参考建筑施工安全手册》)：
φ15的钢丝绳(6×37型钢丝绳：1400级)设计拉力承载力为:
P=119.5 kN=12193.9kg，即钢丝绳的破断拉力为12193.9 kg；
钢丝绳的安全承载拉力为P K=（αP）/K，其中：
α为考虑钢丝绳的不均匀受力的破断拉力破断拉力系数，取α=0.82；
K为钢丝绳的使用安全系数，按照起重吊索：取K=8.0（高限）；
所以：P K=0.82×12193.9/8.0=1249.9 kg＞1169.3kg =Q总
钢丝绳的承载力符合要求.
三、选择与钢丝绳配套的卡扣：
φ15的钢丝绳配套的卡扣为 2 。
1 号，横销直径为M24，其安全荷重为21.0kN，（合2142.9kg）.
即，钢丝绳卡扣的安全荷重2142.9 kg＞1169.3kg
所以，配套的卡扣符合要求。
卡扣按照方案的要求，选用骑马式扣子，钢丝绳的扣接固定方式如下：。
外挂架计算书
外挂架计算书一、计算单元的选取：根据本工程的实际情况，外挂架三角支架的最大间距按2.0m 考虑。
外挂架提升单元最大为4.2m。
计算主要考虑三角架的受力以及螺栓受力，三角架的计算按最大间距2.0m作为计算依据。
二、荷载传递和受力分析：1、荷载传递：架体自重+施工活荷载+风荷载→三角支架→螺栓→剪力墙砼2、荷载分析：（1）架体包括三角支架的自重G1= GⅠ+ GⅡ+ GⅢ+ GⅣGⅠ：三角架10#槽钢自重：GⅠ=1.8×10.007Kg/m=180NGⅡ：三角架所用钢管自重：GⅡ=6.6×3.84Kg/m=253.5NGⅢ：三角架10#槽钢自重：GⅢ=1.8×10.007Kg/m=180NGⅣ：木板及扣件自重：GⅣ=800NG1=3383.5N=3.384KN（2）施工活载：三角架承受的施工活荷载为G活，其构成为大模板自重、施工人员操作自重等。
G M=310 Kg/m2×9 =27.9KN（按最大块3m考虑自重）GⅠ=2.0 KNG活= G M+ GⅠ=29.9 KN（3）风载：风载按楼层最高，受力最不利的情况考虑。
基本风压按：W=0.45 KN/m2迎风面积与挡风面积比值，即挡风系数取值按u s =1.3 =1.3×1.2×0.65=1.024风压高度变化系数u 2=1.5W k =0.7 u 2 u s W=0.7×1.024×1.5×0.45 Kg/m 2=0.48 Kg/m 2 作用架体风荷载：F 风=0.48 KN ×7.5×2=7.2 KN（4）三角架的受力分析图：在计算时按下图进行受力分解计算：按6杆式三角形桁架计算内力，计算简图如下：AH BHR AV =2(N 1+N 2)R AH = R BH = L 2 (N 1+N 2)/h+L N 1/hS 1=S 2= N 1ctg θ1S 3=- N 1csc θ1S 5=-(N 1+N 2)S 4= R BH sec θ1S 7= S 4 sin θ1= R BH tg θ1S 6=( S 7+ R AV - N 2)/ sin θ2三、受力计算：（一）受力计算：（1）N 1取G 1即N 1=3.384 KN（2）N 2取大模自重和施工荷载G 活，N 2=1.4×29.9 KN=41.86 KN（3）风荷载只作用于穿墙螺栓，在验算穿墙螺栓抗拔时应用到风载。
高层建筑外挂脚手架施工方案(含计算书)
目录1。
编制依据 --------------------------------------------------------------------------------------------------- 12.工程概况 ---------------------------------------------------------------------------------------------------- 13.施工准备 ---------------------------------------------------------------------------------------------------- 13。
1方案选型 ------------------------------------------------------------------------------------------- 1 3。
2人员准备 ------------------------------------------------------------------------------------------- 2 3。
3材料准备 ------------------------------------------------------------------------------------------- 23.4其它准备--------------------------------------------------------------------------------------------- 34.地下室脚手架及基坑防护 -------------------------------------------------------------------------------- 3 5。
外挂架承载能力计算书
一、工程概况本工程为门头沟S1线区域组团01-11地块及曹各庄、桥户营村7地块7-1#、7-2#、7-3#、7-4#、7-5#楼，标准层高为2800mm的剪力墙结构。
地下每栋楼各2层，7-1#、7-2#、7-3#楼地上28层，7-4#、7-5#楼地上十八层。
二、外挂架施工方案三角挂架是外墙模板施工中安装校正及拆除等作业的操作平台。
外挂架除阳台位置不设外，其余按外墙横向最上排穿墙孔位置安装一榀，外挂架最大间距不大于1200mm。
施工时分段组装整体提升使用。
对局部狭长空间，无法放置外挂架时，可根据实际开间尺寸，设计外挂施工平台（由施工现场自行设置）。
外挂架与墙体连接采用T型螺栓（T28）。
外挂架安装前应根据外墙板分段宽度按钩头螺栓位置用连杆组装成片，满铺跳板，并与每榀外挂架连接固定，外侧安装防护拦及安全网，高度不应低于外墙模板挑平台护拦；（见下图1）安装外挂架平台应确保每一个钩头螺栓钩头全部入槽后再脱钩，避免出现钩头倒置现象；外挂架受力前混凝土强度应不低于7.5MPa。
（图1）三、外挂架安全使用及保证措施作业前应做好安全交底和安全教育工作，大模板吊环、外挂架挂点及其钩栓为重点防护部位。
吊装前应严格检查吊装绳索、卡具及每块模板上的吊环是否完整有效，严禁吊装有隐患吊环的模板；外挂架应严格检查挂点部位是否开焊，钩头螺栓是否有开裂现象，应检查各杆件间的焊点及连接螺栓有无开焊或松动。
严禁有隐患的外挂架上墙。
吊装时应设专人指挥，统一信号，密切配合。
指挥、拆除和挂钩人员必须站在安全可靠的地方方可操作，严禁人员随大模板起吊。
四、外挂架受力计算外挂架用于支撑外墙模板，同时也作为施工操作平台用。
外挂架之间用φ48×3.5mm的架子管连接，上面铺上δ=50mm的木脚手板，外侧安装防护栏杆。
其侧视图如图1。
外挂架的计算，以单榀为计算单元，按铰接式桁架进行计算。
1、外挂架结构简图：图1图21．杆件号⑥、⑧选用[10#槽钢，其余杆件全部选用φ48×3.5mm钢管。
外挂架计算书
外墙挂架设计计算说明：1：混凝土强度按C30考虑。
2：外挂架最大间距按1.2m计算，外挂架宽度按1.4m计算，挂钩螺栓采用φ28圆钢，外挂架材料为φ48×3.5钢管。
3: 设定挂架上承受模板荷载，且模板荷载按大钢模板计算。
4: 安全系数按5考虑。
一、荷载计算1；外挂架自重a.每榀挂架自重：1.50 KNb.跳板自重: 5.0*0.050*1.2*1.3=0.39 KN合计: F2’=1.2*1.89=2.27 KN2: 模板荷载:a.钢管支撑自重：9*0.384*1.2*2=0.83 KNb.密目尼龙网重：9*0.77*1.2=0.84 KNc.钢管碗扣件自重：1.25*18=0.23 KN合计: F3=1.2*1.9=2.28 KN3: 模板荷载:按每个开间1.2m计算: F1=1.2*5.1*135*1.2=9.92 KN4: 施工荷载: F2’’=2.50*1.2*1.4*1.4=5.88 KN5: 风荷载: F4=0.45*1.62*1.3*1.62*1.2*1.4*0.5=1.29KN/m二、内力计算1: 内力简图<见挂架图>模板荷载为集中荷载F1=9.92KN操作平台上荷载按均布荷载计算，化为集中荷载为:F2= F2’+ F2’’ =2.27+5.88=8.15KN2: 内力计算(1): 支座反力R A V= F1+F2+F3=9.92+8.15+2.28=20.35KNR BH=(1/2*1.29*6.5-1/2*1.4*8.15-1.4*2.28)/2.45=-1.93KNR AH=-[(1/2*6.5+2.45)*1.29-1/2*1.4*8.15-1.4*2.28]/2.45=0.64KN (2)杆件的内力:a.内力计算：按桁架进行计算，各杆件内力值：N5 = F3/ Cos 30°=2.64KNN1 = F4*6.5-N5* Sin30°=7.07KNN2 = N1= 7.07KNN3 = N4Cos30°= 3.35KNN4 = R BH /Sin30°= -3.86KNN6 = F2 = 8.15 KNN7 = N5 +N4 =-1.22 KNN8 = 0KNb.截面验算：（a）、杆件①②③⑦皆为拉杆，最大内力N1 = 7.07KN，允许应力乘以0.9折减系数。
住宅楼外挂架施工方案-secret
目录一、编制依据 (1)二、概况 (1)工程概况 (1)三、施工部署 (1)人员及职责 (1)四、外挂架设计、与施工 (2)结构施工外脚手架的选择 (2)外挂架设计 (2)外挂架组装 (8)外挂架提升 (8)五、外挂架安装注意事项 (11)六、附录 (12)一、编制依据1.1设计图纸1.2施工组织设计JGJ3—2003《高层钢筋砼结构设计与施工规程》JGJ20—84《大模板多层住宅设计与施工规程》1.5《建筑施工安全检查标准》〔JGJ59-99〕《建筑施工扣件式钢管脚手架安全技术标准》〔JGJ130-2001〕《建筑施工高处作业安全技术标准》〔JGJ80-91〕现行《建筑施工标准大全》1.9建委《2009》87号文二、概况工程概况1.北京市房山区窦店产业基地04-03地块，距北京市区约32公里。
本项目为窦店产业基地回迁安置用房，本地块主要功能为住宅和本地块的商业配套。
9#楼总建筑面积18077.73㎡，层数地下1层地上15层，建筑高度43.35m，可居住户数225户。
三、施工部署人员及职责外挂架施工领导小组：施工过程中，对外挂架的安装及使用，安全员进行不定期的进行检查，发现有安全质量隐患的及时进行整改处理，外挂架在作业面上不得带有安全质量隐患进行施工。
如有重大安全隐患及事故严格按照安全生产应急预案执行。
四、外挂架设计、与施工按照项目总体的施工部署，根据本工程建筑外立面形式的实际特点，结构施工阶段采用承重外挂架。
．1本工程为剪力墙结构，结构施工过程中使用承重外挂架，作为外脚手架，利用上排大模板的穿墙螺栓孔，用钢管连接成为一个整体，外挂架搭设高度6.7米，最上排水平杆高于作业面1.5米，外挂架支腿间距1200，脚手架外侧用密目安全网封闭，挂架最下部满铺脚手板，并封大眼安全网1道，防止坠落重物伤人。
外挂架遇窗口位置时设置抱口架，采用短立杆加U形托上下垫50×100mm木方，U形托必须与窗口顶紧，同时在窗口内侧加设2排水平杆，水平杆长度超出窗口两侧300mm，并与立杆进行有效拉接。
外挂架承载能力计算书
一、工程概况本工程结构形式为全现浇钢筋混凝土剪力墙结构，地上最高21层，标准层层高2.85m。
本工程结构工程施工时，外墙安全防护和外墙支大模板时使用工具型脚手架——外挂架。
外挂架由大模板生产厂家设计制造，与大模板同时进场。
外挂架在首层墙体完成后安装、使用。
至21层结构完成时拆除。
外挂架组装由现场架子工负责。
二、外挂架结构设计：1、结构由三角型架，大、小横杆、立杆，安全防护拦杆、安全网、操作平台封板、钩头螺栓、保险螺栓、吊钩等组成。
2、外挂架最大间距为1.2，每组外挂架最多5个。
3、三角型架，是由50×5角钢焊接而成，架的一侧设有2个附墙支座，三角斜撑和加强斜杆采用φ48×3.5钢管连接，供安装时用十字扣件相互连接。
4、大、小横杆、立杆，安全拦杆，均采用φ48×3.5钢管用十字扣件连接成整体。
5、钩头螺栓采用φ32圆钢制作，拉杆形状为L型，长端有M32螺纹，配M32双螺母和钢垫片。
6、保险螺栓采用M12×150螺栓，每组挂架设2个用于外挂架支座与穿墙拉杆固定。
7、吊钩使用φ16圆钢焊接成环，每组设两个。
8、安全网从外挂架内侧顶部开始向下水平设置密眼安全网，绕过外挂架底部后到墙边架子处绑扎。
9、50mm厚的脚手板及挡脚板（200高），做为操作人员通道及防止物体坠落。
三、搭设方法及提升：根据砼试块强度报告，确定外墙墙体砼强度不小于7.5Mpa后，利用塔吊配合，在外墙上排大模板穿墙螺栓孔用钩头螺栓固定外挂架。
1、首先将钩头螺栓从墙外穿入预留孔内，上垫片，带上双螺母，逐次按平面布置图安装。
2、挂上三角型架，上紧双螺母将外挂架调至垂直，底部连接小横杆，小横杆间距不大于1000mm，同时搭设立杆及剪刀撑，立杆底部必须与三角架小横杆连接，立杆间距不大于1500mm，安全防护拦杆高度4000mm，从下往上兜安全网。
3、操作平台脚手板要用8#铅丝与挂架绑扎牢固，封闭要严密（封板时要将吊环预留在外，以备吊装用）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外挂架计算书
已知条件：外挂架宽度按1.4m计算，外挂架最大间距按1.8m计算，挂钩螺栓采用υ28圆钢，外挂架材料水平杆、斜杆为υ48×3.5钢管，竖杆为10#槽钢，采用焊缝成型外挂架。
一、荷载计算：
以每榀外挂架承重1.8m范围荷载计算：
１、模板自重：以外模高度按2800mm计算，模板重量按1350N/m2，荷载为2.8×1.8×1350=6804N=6.8KN。
２、操作人员荷载：1.8m间距内最多允许３人同时操作，每人按750N计，总计2.25KN。
３、自重及工具荷载：外挂架自重、脚手板、护栏钢管、零星材料等，最大重量按３ＫＮ计。
二、计算简图：
１、模板自重考虑为主要分布于脚手架内侧荷载，将均布荷载化为节点集中荷载：Ｆ1=2.8×1.8×1.35/2=3.4KN
２、操作人员及工具荷载视为在外挂架宽度方向均匀分布荷载，化为节点集中荷载：Ｆ２=(2.25+3)/3=1.75KN
计算简图如下图所示：
8
四
即：ＦA=Ｆ1+Ｆ２=5.15KN，ＦB=5.15KN，ＦC=1.75KN ３、内力计算：
按桁架进行计算，各杆件内力值：
N1=F c tg32°=1.09KN
N2= N1=1.09KN
R BH=(F B×0.7+F C×1.4)/2.2=2.75
N4=R BH/sin32º=5.19 KN
N3= N4Cos32º=4.40KN
N5=F c/ cos32º=2.06 KN
N6= F B=5.15 KN
N7=F1/cos32º=4 KN
R A V= F B +N3+ N7 Cos32º=12.94KN
R AH= N2+ N7 Sin32º=3.21KN
R BH= N4 Sin32º=2.75 KN
４、截面验算：
（１）、杆件①②③⑦皆为拉杆，最大内力N3=4.40KN，允许应力乘以0.9折减系数。
⑦杆件为υ48×3.5钢管，Ａ7＝489mm2。
③杆为10#槽钢A3=1274 mm2
强度：σ7=N7/Ａ7 =4000/489=8.17N/mm2<0.9f=0.9×215=193.5N/mm2 σ3=N3/Ａ3 =4400/1274=3.45N/mm2<0.9f=0.9×215=193.5N/㎜2 杆件⑦计算长度取Ｌ7＝1130mm，又查表回转半径I7=2.45cm。
杆件③计算长度取Ｌ3＝2200mm，又查表回转半径I3=1.42cm。
杆件长细比：λ7=L7/I7=1130/24.5=46.12<[λ]=400。
λ3=L3/I3=2200/14.2=155<[λ]=400。
故在强度和长细比方面均满足要求。
（２）、杆件④⑤⑥为压杆，N4=5.19KN，N5= 2.06KN
该杆在平面外计算长度：
L0= L1（0.75+0.25 N5/ N4）=2280(0.75+0.25×2.06/5.19)=1936mm。
杆件长细比：λ=L0/I=1936/24.5=79.02<[λ]=150
强度：由长细比查表得稳定系数ψ=0.688
σ=N/ψＡ=5190/(0.688×489)=15.4 N/mm2<0.9f=0.9×215=193.5N/㎜2
（3）、杆件⑧为零杆。
５、 焊缝强度验算：
节点焊缝验算（节点处取最大内力值验算）：
６、 支座A 外挂架螺栓验算： 1.采用υ28挂钩螺栓 。
受拉：R AH=3.21KN，A=615mm2
σ= R AH /Ａ=3210/615=5.22N/mm2<0.9f=0.9×215=193.5N/mm2。
受剪：τ= R A V /Ａ=12940/615=21.04N/mm2<[τ]=125 N/mm2，满足要求。
2.外挂架钩头采用4个M16×40螺栓通过挂板同[10连接，螺栓受剪。
M16螺栓A=201mm2
受剪：τ= R A V /4Ａ=12940 /（4×201）=16.09N/ mm2 <[τ]=125 N/mm2故满足要求。
