《电力电子技术》考试大纲
电力电子技术考试大纲
《电力电子技术》课程学习指导资料编写：张瑾适用专业：电气工程及其自动化适用层次：专升本（业余）四川大学网络教育学院二00 三年十一月《电力电子技术》课程学习指导资料编写：张瑾审稿：审批：本课程学习指导资料根据该课程教学大纲的要求，参照现行采用教材《电力电子技术》（郭世明，黄念慈主编，西南交通大学出版社，2002年）以及课程学习光盘，并结合远程网络业余教育的教学特点和教学规律进行编写，适用于电气工程及其自动化专业（专升本）学生。
第一部分课程的学习目的及总体要求一、课程性质、地位与学习目的电力电子技术是电类专业本科学生必须掌握的一门重要专业技术基础课程。
电力电子技术是研究采用电力电子器件实现对电能的控制和变换的科学，是介于电气工程三大主要领域——电力、电子和控制之间的交叉学科，在电力、工业、交通、航空航天等领域具有广泛的应用。
电力电子技术的应用已经深入到工业生产和社会生活的各个方面，成为传统产业和高新技术领域不可缺少的关键技术，可以有效地节约能源。
本课程的目的，是使学生在从应用的角度熟悉典型电力电子器件的工作原理、外特性及功能的基础上，熟悉和掌握电力电子技术的基本理论、基础知识，掌握各类电力电子电路的电路结构、工作原理，掌握电力电子变流电路的分析方法，并了解电力电子技术在工程技术领域中的应用。
二、课程的总体要求本课程主要包括器件、电路、应用这三方面的内容，通过对本课程的学习，要求学生：1．电路为主线——在熟悉电力电子器件外特性、额定参数及极限参数的基础上，注重分析研究由各类器件所组成的各种电力电子变流电路；着重掌握主电路的组成和工作原理，不同负载对电路工作特性的影响以及主电路的参数计算与元件选择；熟悉了解典型触发、驱动和缓冲保护电路的组成、工作原理和特点。
2．重视分析方法——波形分析是电力电子电路的基本分析方法，只有画出各种状态下的波形，才能加深对电路原理的定性理解，并在此基础上进行分析。
因此，要把它作为主要学习内容，这样才能抓住各种电力电子电路分析方法的共性。
哈尔滨理工大学《电力电子技术》2020年考研专业课复试大纲
电力电子技术
适用专业名称：电力电子与电力传动、电工理论与新技术、电气工程
一、考试目的与要求
测试考生掌握电力电子技术的基本原理和基本方法，以及分析电能变换电路的能力。
考生应全面了解电力电子技术的基本内容、最新技术和发展方向，理解晶闸管、可关断晶闸管、电力场效应晶体管和绝缘栅双极晶体管等的开关原理、工作特性和电气参数，掌握单\三相整流电路、有源逆变电路、无源逆变电路、直流和交流变流电路的工作原理、波形分析和定量计算等，掌握PWM控制技术和软开关技术的基本原理。
二、试卷结构（满分50分）
题型比例：
1．单项选择或填空题约20%
2．简答题约20%
3．计算题约20%
4．分析题约20%
5．综合题约20%
三、考试内容与要求
（一）绪论
电力电子技术概念、发展史及其应用（了解）
（二）电力电子器件
电力电子器件概述（了解，核心）
二极管、普通晶闸管及典型全控器件的原理、特性（理解，核心）
功率集成电路与集成电力电子模块（了解，核心）。
《电力电子技术》课程复习与考试提纲
《电力电子技术》课程复习与考试提纲绪论什么是电力电子技术？1）电力电子技术的定义2）电力变换的类型3）电力电子技术的分类、学科组成、重要特征。
一、电力电子器件课后习题：第1题，第3题、第4题、第8题、第9题1）电力电子器件的概念、特征，与信息电子器件的区别。
2）电力电子器件的分类，3）电力二极管的分类。
4）晶闸管的静态工作特性，参数计算。
5）4种全控型器件的优缺点比较。
6）电力电子器件驱动电路的任务.7）缓冲电路的定义、作用。
二、整流电路课后习题：第2题，第3题、第5题、第7题、第11题、第13题、第26题1）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
2）单相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
3）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，优缺点。
4）三相可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
5）三相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
6）逆变、有源逆变的定义，逆变的条件。
三、直流斩波电路课后习题：第2题、第3题、第5题1）直流斩波电路的定义。
2）buck电路的电路结构，工作原理，波形，参数计算。
（电流连续、断续情况下）3）boost电路的电路结构，工作原理，波形，参数计算。
四、交流电力控制电路和交交变频电路课后习题：第1题、第6题、第7题1）交流电力控制电路和交交变频电路的定义、分类。
2）单相交流调压电路不同负载情况下的电路结构，工作原理，波形，参数计算。
3）单相交交变频电路的电路结构，工作原理，输入输出特性。
五、逆变电路课后习题：第1题、第2题、第3题、第4题、第5题1）有源逆变与无源逆变的的区别。

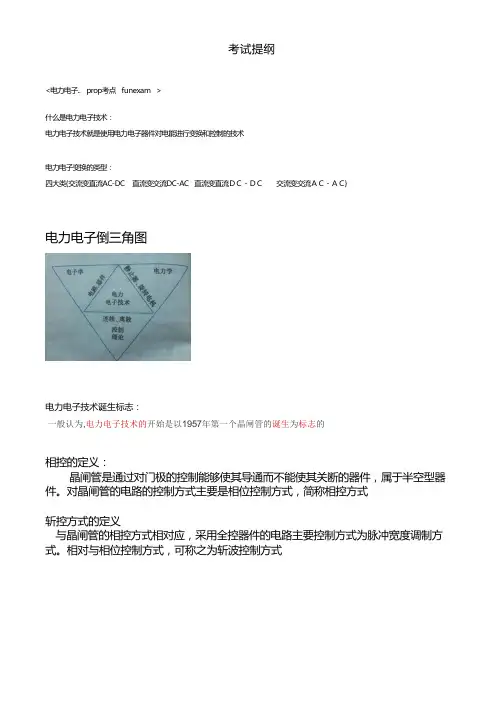

考试提纲
考试提纲<电力电子.. prop考点 funexam >什么是电力电子技术：电力电子技术就是使用电力电子器件对电能进行变换和控制的技术电力电子变换的类型：四大类{交流变直流AC-DC 直流变交流DC-AC 直流变直流ＤＣ－ＤＣ 交流变交流ＡＣ－ＡＣ}电力电子倒三角图电力电子技术诞生标志：一般认为,电力电子技术的开始是以1957年第一个晶闸管的诞生为标志的相控的定义：晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半空型器件。
对晶闸管的电路的控制方式主要是相位控制方式，简称相控方式斩控方式的定义与晶闸管的相控方式相对应，采用全控器件的电路主要控制方式为脉冲宽度调制方式。
相对与相位控制方式，可称之为斩波控制方式整流电路 rectifier1、单相桥式全控整流电路（电阻性负载）串联RLC支路为纯电阻电路，即为单相桥式全控整流电路的电阻性负载情况，将电阻设置为2Ω，并设置仿真结束时间为0.06s，仿真模型电路如图3：图3α=30°时，可得到仿真结果如图：改变α的值分别为60°（图5），90°（图6），120°（图7），得到的仿真结果分别如图：图5图6图72、单相桥式全控整流电路（阻-感性负载）串联支路为R和L时，为单相桥式全控整流电路的阻-感性负载情况，将L设置为1e-3，R设置为2Ω，其他参数设置与电阻性负载情况相同，建立的仿真模型电路如图8：取α=30°时，仿真结果如图9：图9当α分别取60°（图10），90°（图11），120°（图12）时，仿真结果分别如图：图10图11图12三相桥式全控整流电路<prop变压器漏感>变压器漏感对整流电路影响的一些结论（1） （1） 出现换相重叠角g，整流输出电压平均值Ud降低。
（2） （2） 整流电路的工作状态增多（3） （3） 晶闸管的di/dt减小，有利于晶闸管的安全开通。

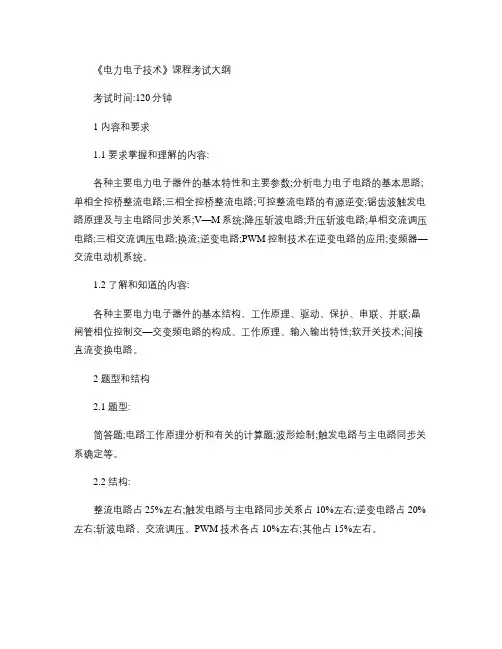

《电力电子技术》课程考试大纲
《电力电子技术》课程考试大纲
考试时间:120分钟
1 内容和要求
1.1 要求掌握和理解的内容:
各种主要电力电子器件的基本特性和主要参数;分析电力电子电路的基本思路;单相全控桥整流电路;三相全控桥整流电路;可控整流电路的有源逆变;锯齿波触发电路原理及与主电路同步关系;V—M系统;降压斩波电路;升压斩波电路;单相交流调压电路;三相交流调压电路;换流;逆变电路;PWM控制技术在逆变电路的应用;变频器—交流电动机系统。
1.2 了解和知道的内容:
各种主要电力电子器件的基本结构、工作原理、驱动、保护、串联、并联;晶闸管相位控制交—交变频电路的构成、工作原理、输入输出特性;软开关技术;间接直流变换电路。
2 题型和结构
2.1 题型:
简答题;电路工作原理分析和有关的计算题;波形绘制;触发电路与主电路同步关系确定等。
2.2 结构:
整流电路占25%左右;触发电路与主电路同步关系占10%左右;逆变电路占20%左右;斩波电路、交流调压、PWM技术各占10%左右;其他占15%左右。
专业课考试大纲
“电力电子技术”考试大纲本课程考试的主要内容：电力电子器件、电力电子电路、电力电子系统及其控制，着重学习电能变换电路的基本工作原理，电力电子器件特性及使用注意事项。
重点考察学生对本门课程的基本内容和重点内容的掌握程度；考察学生运用所学知识综合分析问题、解决问题的能力；考察学生运用所学理论知识处理实际问题的能力。
试题主要类型1.答题时间：90分钟。
2.题型：概念题、分析简答题和计算题。
考查要点绪论了解：描述电力电子学的发展史、电力电子技术在未来科学技术中的地位和作用。
掌握：电力电子技术的定义、电力变换的四种基本类型、电力电子技术的应用。
第1章电力电子器件了解：电力电子器件的损耗、应用电力电子器件的系统组成、各类器件的主要参数、新型电力电子器件、电力电子器件的驱动、电力电子器件的保护、电力电子器件的串并联及使用注意事项。
掌握：电力电子器件的特征、电力电子器件的分类、各类器件的结构及工作原理。
重点掌握：晶闸管的结构、工作原理、参数选择方法。
应用：对于各种电力变换的工作波形，选择晶闸管的参数。
第2章整流电路了解：相控电路的驱动控制。
理解：电容滤波的不可控整流电路、整流电路的谐波和功率因数、大功率可控整流电路。
掌握：各种桥式整流电路的电路结构、控制角的移相范围、逆变失败及其原因。
重点掌握：可控整流电路的工作过程、波形分析、各物理量的计算、变压器漏抗对整流电路的影响、换相重叠角等物理量的计算、有源逆变的条件。
第3章直流斩波电路了解：升降压斩波电路。
理解：直流斩波电路可看作直流变压器。
掌握：升、降压斩波电路的工作原理及应用。
重点掌握：降压斩波电路和升压斩波电路的电路结构、工作过程、工作波形、电流连续时输出电压和输出电流平均值的计算。
第4章交流电力控制电路和交交变频了解：斩控式交流调压电路的结构和特性、交流电力控制电路的谐波情况、三相交流调压电路的各种电路结构、三相三线星形联结交流调压电路的工作原理、支路控制三角联结交流调压电路及其典型应用TCR、交流电力电子开关及TSC、交流调功电路原理及应用。
燕山大学电力电子技术研究生入学考试大纲
燕山大学电力电子技术考研专业课复习大纲一、课程性质电力电子学是专门研究利用电力电子器件对电能进行变换及控制的一门科学，是电气工程领域中电力、电子及控制三大技术领域的技术交叉与融合。
本课程作为电气工程类专业（应用电子技术、工业自动化、电力系统自动化等专业）本科生必修的技术基础课，不仅是后续专业课程的先修基础，也为电力电子与电气传动学科的硕士研究生提供基础技术知识。
二、基本要求1.了解电力电子技术的应用范围和发展动向。
2.掌握晶闸管SCR、Power MOSFET、IGBT等电力电子器件的结构、原理、特性、参数和应用方法。
3.掌握各种基本电能变换电路（整流电路、直流斩波电路、交流—交流变换电路、逆变电路等）的拓扑构成、工作原理、波形分析和控制方法，掌握电力电子电路主要参数的设计、计算方法。
4.掌握PWM技术的原理和控制特性。
5.了解软开关技术的基本原理。
6.了解常见组合变换电路的基本原理与应用。
三、主要内容（一）绪论电力电子技术的基本概念、学科地位、基本内容和发展历史，电力电子技术的应用范围以及电力电子技术的发展动向。
（二）电力电子器件电力电子器件的发展概况与分类特点；功率二极管及其正、反向恢复特性；晶闸管结构与工作原理，阳极伏安特性、动态开关特性，主要静态、动态参数，门极伏安特性及触发控制要求；Power MOSFET、IGBT等电力电子器件的原理与应用特点；缓冲电路原理。
（三）可控整流电路单相半波可控整流电路、单相桥式全控整流电路、单相桥式半控整流电路、三相半波可控整流电路、三相桥式全控整流电路，变压器漏抗对整流电路的影响，整流电路的的谐波与功率因数，大功率可控整流电路接线形式及特点；有源逆变工作原理与特点，逆变失败原因与预防措施；晶闸管—直流电动机可逆拖动系统工作原理与特性；相控电路的触发控制电路。
（四）直流斩波电路基本斩波电路（升压斩波、降压斩波、升降压斩波）的电路拓扑、工作原理，电流可逆斩波、H桥型可逆斩波、多相多重斩波等组合斩波电路的原理拓扑。
电力电子技术I考试大纲
《电力电子技术Ⅰ》课程考试大纲一、课程性质及要求（一）课程性质电力电子技术又称为电力电子学或半导体变流技术，它是一门跨学科的利用电力电子器件对电能进行变换和控制的技术，包括对电压、电流、频率和相位的变换。
电力电子技术由三部分内容组成,即电力电子器件、电力电子电路、电力电子系统及其控制。
本课程着重学习电能变换电路的基本工作原理。
《电力电子技术I》是自动化专业的一门重要的专业基础课，是学生学习专业课和从事本专业的科研、生产工作必备的理论基础.（二)要求通过本课程的学习，使学生掌握电能变换的基本概念和基本方法,熟悉各种电力电子器件的特性和使用方法，熟悉各种电力电子电路的结构、工作原理，掌握各种电力电子电路的电气性能、波形分析方法和参数计算，熟悉各种PWM技术的工作原理和控制特性，了解软开关技术的基本原理，具有一定的电力电子电路实验和调试的能力。
同时,了解电力电子技术的工程应用和发展动向，为《运动控制》、《开关电源技术》、《灵活交流输电》、《高压直流输电》等后续课程打好基础.《电力电子技术I》课程为考试课程，总成绩中卷面成绩占70%，平时成绩占15%，实验成绩占15%.二、考试内容及要求(一）考试内容1、绪论2%考核知识点：电力电子技术的基本概念、学科地位、基本内容和发展历史、电力电子技术的应用范围和发展前景.考核要求：了解电力电子技术的基本概念、学科地位、基本内容和发展历史、电力电子技术的应用范围和发展前景。
2、电力电子器件(13％）考核知识点：各种二极管、半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件：GTO、电力MOSFET、IGBT，功率集成电路和智能功率模块。
考核要求：掌握半控型器件—晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，熟练掌握器件的选取原则,掌握典型全控型器件，了解电力电子器件的串并联，了解电力电子器件的保护。
3、整流电路(25%）考核知识点：单相可控整流电路的工作原理、波形分析及计算,续流二极管的作用及有关波形分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熟练掌握各种电力电子器件的半导体结构特点、工作原理、开关特性和电气参数，建立电力电子器件与普通电子器件相区别的概念。
2、了解和掌握电力电子器件驱动触发电路、保护电路及控制电路的工作原理及特点。
熟练掌握单相、三相整流电路和有源逆变电路的基本原理、波形分析和各种负载对电路工作的影响，并能对上述电路进行设计计算。
掌握无源逆变电路的工作原理、电路结构、换流方法、波形分析和参数计算。重点理解三相电压型逆变电路的工作特点及波形分析和计算方法，建
立纵相换流的概念。
2、了解什么是电压型逆变电路，什么是电流型逆变电路，及其逆变输出波形的特点。
3、了解掌握交流调压的工作原理和特点，并能进行综合分析判断和选择关键知识点。
4、了解掌握交交变频电路的工作原理和变频范围，并能进行综合分析判断和选择关键知识点。
7、了解电力电子技术的发展动向。
二、试卷结构（满分100分）
内容比例：
1、电力电子器件部分约10分
2、电力电子器件的驱动和保护控制部分约10分
3、相控整流和有源逆变电路部分约30分
4、无源逆变电路、交流调压电路、交交变频电路部分约20分
5、直流DC-DC变流电路、SPWM逆变电路部分约20分
6、电力电子技术的发展动向约5分
掌握无源逆变电路、交流调压电路、交-交变频电路的工作原理、电路结构、换相方法、波形分析和参数计算。
掌握直流-直流变流电路的工作原理、控制方法、波形分析和计算方法。
5、掌握SPWM型逆变电路的工作原理、控制方法、波形分析及SPWM技术的参数计算和谐波分析。
6、理解和掌握电力电子电路中电磁转换过程、相位控制技术和PWM控制技术的特点。
7、扩展部分约5分
题型比例：
客观题约40分
1、单项选择题约15分
2、填空题约15分
3、判断题约10分
主观题约60分
4、计算题约35分
5、波形分析题约15分
6、证明题约10分
三、考试内容与要求
（一）电力电子器件
考试内容
电力二极管Power Diode、晶闸管TH、电力晶体管GTR、可关断晶闸管GTO、电力场效应管MOSFET和绝缘栅双极型晶体管IGBT。
2、掌握单相单极性控制和单相双极性控制的工作原理，波形分析和计算方法（平均模型法参见林渭勋所著《现代电力电子技术》）。
3、了解典型SPWM逆变电路的谐波含量特点，改善波形质量提高直流电压利用率的方法。
4、了解三相SPWM逆变电路的工作原理和波形特点，
（七）电力电子技术的发展动向
考试内容
现代电力电子技术中发展动向。
3、了解整流电路的谐波对电网的影响及不同相数整流电路中谐波的含量，掌握什么是基波因数和功率因数的计算方法。
4、了解大功率整流的特点。
5、综合运用以上内容进行合理地分析判断、选择、公式证明、波形分析和计算。
（四）无源逆变电路、交流调压电路、交-交变频电路
考试内容
无源逆变电路、交流调压电路、交-交变频电路。
4、综合运用以上内容进行合理地分析判断和选择。
（三）单相、三相整流电路和有源逆变电路
考试内容
单相、三相整流电路和有源逆变电路。
考试要求
1、熟练掌握晶闸管单相、三相整流电路和有源逆变电路的基本原理、波形分析和各种负载对电路工作的影响，并能对上述电路进行计算。
2、熟练掌握变压器漏感对整流电路的影响，并能分析计算。
考试要求
1.了解SVPWM逆变技术、SPWM整流技术、软开关技术、FPM技术、LLC谐振技术等发展动向，对发展状况有基本了解。
2.建立电力电子系统控制的慨念。
（八）扩展部分
考试内容
电磁学的相关知识。
考试要求
1、了解磁性元器件的三种励磁方式，能够识别哪种电力电子电路存在直流磁化现象。
2、了解典型电路所用磁性元件的励磁曲线
（二）电力电子器件驱动触发电路、保护电路及控制电路
考试内容
电力电子器件驱动触发电路、保护电路及控制电路。
考试要求
1、了解和掌握光耦隔离和磁隔离驱动电路的工作原理和特点、典型的相控锯齿波触发电路的特点及如何与电网同步。
2、了解和掌握电力电子电路中过流和过压产生的原因及保护电路。
3、了解相控和PWM控制电路的原理及控制特点（如SPWM技术调制比和载波比控制电路如何实现）。
电气工程科目代码及名称考试大纲电力电子技术考试目的与要求研究生入学考试的目的在于考察考生在本科学习阶段对电力电子技术专业基础课的掌握程度了解考生是否适应以后对研究生课程的继续学习
《电力电子技术》考试大纲
适用专业名称：电气工程
科目代码及名称
考试大纲
9电力电子技术
考试目的与要求
研究生入学考试的目的在于考察考生在本科学习阶段对电力电子技术专业基础课的掌握程度，了解考生是否适应以后对研究生课程的继续学习。
3.对以上内容能够综合运用相关理论进行合理地分析、判断、证明、波形分析和计算。
（六）SPWM型逆变电路
考试内容
SPWM型逆变电路的工作原理、控制方法、波形分析及SPWM技术的参数计算和谐波分析。
考试要求
1、建立SPWM技术中等效面积原理的概念、明确什么是调制波、什么是载波、调制比、载波比、什么是同步调制和异步调制等概念。
考试要求
1、掌握基本原理：各种器件的半导体结构特点、开关特性、电气参数，并了解器件在工作时将会产生哪些功率损耗。
2、掌握基本计算：额定电压和额定电流是如何标定的，不同电流波形的平均值和有效值如何计算，器件中电流的波形系数如何计算，在具体应用环
境条件下如何选择器件。
3、综合运用以上内容进行合理地分析、证明、计算、判断和选择。
参考书目：
《电力电子技术》（第五版）王兆安刘进军机械工业出版社2009年
直流斩波电路、带隔离的直流-直流变流电路。
考试要求
1.掌握BUCK电路、BOOST电路及BUCK—BOOST电路的工作原理、波形分析和计算方法，建立PWM调制的基本概念。
2.掌握带隔离高频变压器电路的工作原理励磁方式、波形分析和计算公式（能够运用电磁规律推导计算公式）。
