CJTK型隔离开关操动机构
3 CJTK A/B型电动操动机构结构
电源空 气开关
“合闸/分闸/ 停止”按钮
“远方/就地” 转换按钮
“远方/就地” 转换按钮
分、合闸 接触器
电动机 保护器
电动机保 护器
分、合闸 接触器
交直流转换 模块
“合闸/分闸/ 停止”按钮
交直流转 换模块
电源空 气开关
图A
图A
图B
CJTKA型电动操动机构二次元件布置图
电动机保护器 GDH-III
3 电气元件 — 按钮 文字符号
SB
图形符号：
常开按钮
常闭按钮
复合按钮
电气元件 — 行程开关
图 形 符 号
常开触头
常闭触头
文字符号
SP
电气元件--电源空气开关
文字 符号
QF
图 形 符 号
三极 单极
电气元件 — 热继电器 文字符号：
GDH
图形符号
热元件
常开触头
常闭触头
2 CJTK A/B型电动操动机构基本参数
参 数 CJTKA电动操动机构
90° 135° 180°
CJTKB电动操动机构
90° 135° 180°
主轴转角 输出扭矩（N· m） 电动机电压 功 率
700-1200 AC380V、DC220V、DC110V 550W、370W AC220V、DC220V、DC110V 10A F9/10A；Y0F9/5A
闸按钮SB1-2端子，如不 通，可能是此回路的合闸 按钮、合闸接触器21、12 接点绝缘或KM1线圈断线 等。或者SP1接点绝缘。
合闸正常分闸继电器不吸合
查找方法：
说明公用回路完好，用电 阻档测量至KM2—22至分 闸按钮SB2-2端子，如不 通，可能是此回路的分闸 按钮、分闸接触器21、12 接点绝缘以及KM2线圈断 线等。也有可能SP2接点 绝缘。
接触器不动作或有异常声音 可能原因： ①接触器线圈接触不良； ②接触器线圈断线或烧毁； ③接触器触头烧毁或动静触头间有异物； ④控制回路断路。 处理方法： ①检查接触器接线是否存在虚接； ②清理接触器和电磁铁吸合接触面； ③按照二次图纸及“电机检查”方式进行回路检查。
分合闸继电器KM1、KM2均不吸合
控制电压 接线端子额定电流 辅助开关额定电流
加热器
分合闸时间（s） 重 量 7.5±1 80kg
AC220V/80W
7.5±1 5±1 60kg 5±1
3 CJTK A/B型电动操动机构结构
机械减 速传动 手动闭锁
远控 切换 合闸 按钮 电动机
停止 按钮
分闸 按钮 二次 元件
加热器 辅助 开关
CJTKB型电动操动机构结构图
CJTKA/B型电动操动机构 及常见故障处理
2012年11月
CJTKA/B型电动操动机构及常见故障处理
主要内容
结构及 技术参数
二次元件 及符号
电气控 制原理
故障分析 及处理
1 CJTK A/B型电动操动机构概述
CJTKA/B型电动操动机构用于隔离开关或接地开关的分、合闸 操作，可进行远方控制，也可以就地电动控制或利用手柄进行人力
③电动操作主刀闸合、分各5次动作应可靠。
！ 动机的电源，电动操作时，务必取下手柄，以免发生意
外。通电操作前，应先手动操作将刀闸摇至分合闸中间 位置，才能进行电动分合操作。
注意事项：在检查或用摇把操动时，必须先切断电
6 CJTK A/B型电动操动机构故障查找方法
准备工作
1 2 3
将手摇操动机构到分合闸中间位置； 选择开关SA拨至“就地”位置； 推荐用万用表“电阻档”检查电路故障。
KM1、KM2、M的接线端绝缘或断线 。
电机逆转 按分合闸按钮，电机均转动方向相反， 只需将QF1-2/4 接线对调即可；若按分合闸按钮，电机只朝一个方向转 动，将KM1-2/4或KM2-2/4两接线对调 。
手 动 分 合 到 位 电 动 不 到 位
处理方法
合闸：调整合闸限位开关SＰ1位置 分闸：调整分闸限位开关SＰ２位置
X2
接线端子排
直流电机
5
6 7 8 9 10 11
SP2 分闸行程开关
SP1 合闸行程开关 KM2 分闸接触器 QF1 电机电源空开 QF2 控制电源空开 QF3 加热器电源空开 KM1 合闸接触器
16
17 18 19 20 21 22
M
EH SA ZH AUS WSK GDH
加热器
远方就地转换开关LAY7-22×2 交直流转换模块 辅助开关 温湿度控制器
故障部位判断方法
合上电机电源QF1、控制电源QF2，按分合闸按钮SB1、 SB3，继电器吸合而电机不转则为电机回路故障，查电 机回路；分合闸继电器不吸合，查控制回路。
电动操作不动作
可能原因 ①电动机电源或控制电源断相、电源没有接通，或与 电动操动机构所需电源实际不符；②控制回路或电动 机回路不通,接头有松动，存在虚接 ； ③空开或二 次元件故障。④“远方、就地”转换开关位置不对。
就地 远方
操作拒动处理方法
①检查电机电源，控制电源是否已经提供电源并 与电动操动机构所需电源一致；
②检查电机回路与控制回路是否断路，试验时
45#、46#及48#、49#是否短接（需要接联锁时 将短接线拆除）；
③检查机构行程开关是否正常转换，“远方、就
地“是否处于正确位置； ④将虚接线压紧。
电机不转 无电源或只有一相电源，用电阻档分别测量QF1-2/4至电 机接线盒内接 线柱是否通路，如不通路，说明QF1-2/4、
图B CJTKB 型电动操动机构二次元件布置图
二次电气元件文字符号表
序号 代 号 名 称 序 号 代 号 名 称
1
2
SB1 合闸按钮LAY7-11B/ R
SB2 分闸按钮LAY7-11B/G
12
13 RL 照明灯 接线端子排
3
4
SB3 停止按钮LAY7-11B/ B
SP3 手动闭锁限位
14
15
X1
④检查电缆引入口封堵、输出轴与箱体防水应良好；
⑤检查二次接头无锈蚀、连接牢固； ⑥检查加热器和温度控制器应完好；
⑦检查电动机有无卡涩和摩擦等异常现象，直流电动
机，可拆卸更换碳刷架及碳刷，更换电动机，应做好 其相对位置接线端子的标记，更换相同型号的电动机， 并做相应电气试验和通电试运转。
课后作业：
1 分/合闸继电器不吸合 热继电器接点绝缘 2 分/合闸继电器不吸合 停止按钮接点熔化 3 分闸继电器不吸合 KM1 常闭接点绝缘
操作。电动操动机构系电动机驱动，通过机械减速装置将力矩传递
给机构主轴，通过钢管连接使隔离开关或接地开关分合闸。 电动机为220V交直流电动机或选用三相380V交流异步电动机， 机械减速传递系统采用集成的双涡轮蜗杆减速装配，密封式结构。 隔离开关电动操动机构既可以远方操作，也可以进行就地电动操
作和就地手动操作。
分或合闸继电器不自保
查找方法 此故障出在KM1或KM2
闭锁接线端子，如不
通，可能是此回路的 接线端绝缘或断线
机构箱其他元件检修
其他电气二次元件主要是检查，发现问题进行更换；
①检查接触器触点有无烧伤，动作是否正确可靠；
②检查热继电器及控制按钮有无卡滞或接触不良； ③检查电源控制开关分合应可靠，端子接线牢固；
4 分/合闸继电器不吸合 QF2 空开坏，接点不通 5 分/合闸继电器不吸合 手动闭锁开关触点绝缘 6 电机缺相 KM 常开接点绝缘
Байду номын сангаас故 障 点 查 找
谢谢
电气元件安装接线图
电气元件安装接线图
X1
X2
电气元件安装接线图
5 电动操动机构检查维护事项
检查电动操动机构箱的密封情况，固定是否牢固； 检查联轴销、螺栓有无锈蚀和缺损； 检查接线端子和电气二次元件有无烧损； 测量二次回路及电动机绝缘电阻； 检查箱门关闭是否可靠。
检修后调试
机构全部装复以后，将输出轴和传动轴
连接好，调整合格，再次检查所有紧固件
‘’ 应无松动。在所有摩擦表面涂上润滑脂。
先用手动操作慢分慢合，并检查手动、
电动操作相互闭锁开关是否动作，辅助开
关的切换是否在分合闸进行到4/5时可靠切 换。确定运转良好，用1000V兆欧表测量二 次回路绝缘，应大于2MΩ。
调试质量标准为：
①限位挡板（行程开关）、辅助开关通断位置与主刀通 断位置一致。调节时应将电动机运动惯性考虑在内； ②隔离开关主刀闸转角为（900、1350、1800）时，定 位螺钉距限位挡板应有0～3mm间隙；
电气元件 — 交流接触器
文字 符号
KM
图 形 符 号
线圈 主接点 辅助接点
电气元件 — 转换开关
文字符号
图形符号：
SA
电气元件 — 辅助开关
文字符号
AUS
4 电动操作机构动作原理
直流电动机回路原理图
交流三相电机回路原理图
CJTKA/B型电动操动机构控制回路原理图
空气开关安装接线图
切换开关安装接线图
说明故障发生在公用回
路，用电阻档测量QF2-2
至43端子，如不通，查 热偶GDH接点是否绝缘；
查行程开关SP3接点是否
绝缘、断线；查停止按 钮SB3是否完好；查49、
48 是否开路。
如通路，查是否损坏或 虚接线。
分闸正常合闸接触器不吸合
查找方法:
说明公用回路完好，用电
阻档测量至KM2—21至合
GW7F-252型隔离开关维护检修手册V1.0(试行)
使用下列标准、规程及技术资料最新版本的可能性。
GB/T11022
高压开关设备和控制设备标准的共用技术要求
GB1985
高压交流隔离开关和接地开关
GB/T311.1
高压输变电设备的绝缘配合
DL/T486
高压交流隔离开关和接地开关
DL/T593
高压开关设备和控制设备标准的共用技术要求
GB 26860
电力安全工作规程 发电厂和变电站电气部分
1 适用范围及引用文件
1.1 适用范围
本大纲适用于电力系统 252kV 三柱水平翻转式(GW7F-252)户外隔离开关的维护、检修工作。 1.2 引用文件
下列标准、规程及技术资料所包含的条文，通过在本导则中引用，而构成为作业导则的条文。本导则
出版时，所有版本均为有效。由于所有标准、规程及技术资料都会被修订，使用本导则的各方应积极探讨
DL/T 596
电力设备预防性试验规程
Q/CSG 114002
南方电网公司 电力设备预防性试验规程GB50150—2006
电气装置安装工程电气设备交接试验标准
GBJ 147—1990
电气装置安装工程高压电器施工及验收规范
DL/T664—1999
带电设备红外诊断技术应用导则
DL 5009.3—1997 电力建设安全工作规程（变电所部分）
1.1 适用范围.......................................................................................................................................... 3 1.2 引用文件.......................................................................................................................................... 3 2 技术参数表................................................................................................................................................. 4 3 检修维护周期及项目 ................................................................................................................................. 6 3.1 C 类检修项目及周期 ...................................................................................................................... 6 3.2 B 类检修项目与周期 ......................................................................................................................... 9 3.3 A 类检修项目及周期 .................................................................................................................... 10 4 维护及检修准备工作 ............................................................................................................................... 12 4.1 C1 类检修项目要求 ......................................................................................................................... 12 4.2 C2 类检修项目要求 ......................................................................................................................... 13 4.3 B 类检修项目要求 ........................................................................................................................... 13 4.4 A 类检修项目要求 ...................................................................................................................... 15 4.5 成本估算........................................................................................................................................... 16 4.6 停电维护及检修准备要求 ............................................................................................................... 16 4.7 停电维护及检修危险点及预控措施 .............................................................................................. 16 4.8 停电维护及检修工作流程 ............................................................................................................... 17 5 维护及检修质量标准 ............................................................................................................................... 19 5.1 C1 类检修质量标准 .................................................................................................................... 19 5.2 C2 类检修质量标准 ...................................................................................................................... 23 5.3 B 类检修质量标准 ........................................................................................................................ 25 5.4 A 类检修质量标准 ........................................................................................................................... 30 6 山东泰开相关资料性附录 ......................................................................................................................... 43 附录 A GW7F-252 型隔离开关结构与动作原理 .............................................................................. 43 附录 B CJTK 电动机构结构与动作原理........................................................................................... 46 附录 C 螺栓螺钉紧固力矩值企业标准 （单位：N·m） ................................................................ 56 附录 DGW7F-252 型隔离开关维修报告 .............................................................................................. 56 附录 E GW7F-252 型隔离开关大部件吊装图 ..................................................................................... 58 附录 F 全寿命周期成本 LCC 的计算 ................................................................................................ 58
CJ系列电动机操动机构安装使用说明书
CJ系列电动机操动机构安装使用说明书0SR.412.039江苏省如高高压电器有限公司2007年8月CJ系列电动机操动机构安装使用说明书1主要用途与适用范围CJ系列电动机操动机构（简称操动机构），属户外产品，供操作高压隔离开关之用，可进行远方控制，也可就地用电动控制或用摇把进行人力操作。
2产品的工作条件和工作环境2.1环境温度： -50℃～+50℃；2.2海拔不超过2000m；2.3风速不超过34m/s；2.4覆冰厚度: 不超过10mm；2.5地震烈度: 不超过8度；2.6空气污秽程度：适用于Ⅳ、Ⅲ级及以下污秽地区；2.7无频繁激烈振动，无易燃易爆和化学腐蚀物质。
2.8阳光辐射强度1000W/m2(晴天中午)。
2.9不适用于具有大量导电气体、尘埃或足以降低其电气性能及有爆炸危险的场所；2.10不适用非水平安装的场所；2.11电源电压变化范围：额定电压的85％～110％。
3主要规格及技术参数主要技术参数见表1表14产品结构特点4.1 CJ系列机构采用电动机驱动蜗轮蜗杆减速装置，带动输出轴工作，输出轴采用垂直安装，具有噪音小的特点。
4.2 CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合的方式，使机构主轴限制在准确的位置。
4.3 CJ系列机构箱内设有远、近控开关，可实现就地电动分、合闸操作和远方遥控操作；并可用摇把进行人力分、合闸操作，通过摇把的插入与拔出，自动的实现手动与电动相互闭锁。
4.4 CJ 系列机构采用了先进、可靠、免维护的电子式电动机保护器，该保护器是根据隔离开关电动机构的运行特点设计的，采用电流检测技术，无需外电源，对电动机运行中的对称性故障（如过载、堵转等）及非对称性故障（如断相、电流不平衡）有可靠保护功能。
4.5 CJ系列机构内正常装有8常开、8常闭的辅助开关，由转轴带动辅助开关切换，在隔离开关处于合闸或分闸位置时，发出相应的信号。
4.6 CJ系列机机构箱采用三面开门结构，极其便于安装维护，打开前门后，从箱内两侧拧开蝶形螺母后，即可打开两侧门。
GW22A-252Ⅲ说明书
GW22A-252Ⅲ型隔离开关安装维修使用说明书编号：0TK.466.5028山东泰开隔离开关有限公司二○一二年十一月目录一、概述 (3)二、使用环境 (3)三、产品特点 (4)四、产品分类与技术参数 (5)五、产品结构与动作原理 (6)六、包装和发运 (9)七、验货和储存 (9)八、卸货和吊装 (10)九、安装与调试 (11)十、安装现场验收前的验收和微调 (14)十一、随机文件 (15)十二、订货须知 (15)一、概述………………………………………………………………………………1.产品用途GW22A-252D(W)Ⅲ型单柱垂直断口单臂伸缩钳夹式户外三相高压交流隔离开关，（以下简称GW22A-252Ⅲ型隔离开关）是在额定频率50Hz，额定电压252kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。
同时还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。
2.产品规格型号说明（举例说明）G W 22 A - 252 D (W) / J 3150- 50 -Ⅲ3.符合标准◆GB 1985-2004 《高压交流隔离开关和接地开关》◆GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》◆DL/T 486-2000 《高压交流隔离开关和接地开关订货技术条件》◆DL/T 593-2006 《高压交流隔离开关和接地开关》二、使用环境…………………………………………………………………………◆环境温度为-50℃～+50℃；◆海拔不超过2000m（2500m及以上可按用户要求提高产品适应能力）；◆风压不超过700Pa（相当于风速不超过34m/s）；◆地震烈度不超过9度；◆覆冰厚度不超过20mm；◆环境污秽等级为Ⅲ、Ⅳ级；◆安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。
隔离开关及其操动机构
– 操动机构：包括支持绝缘子和操作绝缘子。实现带电
– –
传支动 持机 底构 座： ：部通的由接分过动拐受和手作臂操接动提、动地、供联机部电能杆构绝缘部分分动源、的的、。轴力绝气齿矩缘动或，。、操将传 动 机 构液作运压绝动向缘传操 动隔子动离组给开成触关。头，
以将完导成电隔部离分开、关绝的缘分子、、合传闸动动机作构机。、操动机
拉杆绝缘子 支柱绝缘子
基座
动触头
静触头 转轴
二、隔离开关的主要结构类型
GN2－35隔离开关
GN22－12隔离开关
GN27－40隔离开关
二、隔离开关的主要结构类型
• （2）GN30－10型旋转式户内高压隔离开关
开关主体通过两组绝缘子固定在开关底座上下两个面上， 上下两个面之间由固定在开关底座上的隔板完全分开，通 过旋转触刀，从而实现开关的合闸与分闸。
– 关合与开断小电流电路：关合和开断电压互感器、 避雷器电路；电容电流；空载电力线路；空载变 压器等。
一、隔离开关的基本知识
• 2、对隔离开关的基本要求：
– 具有明显的断点。 – 应有可靠的绝缘。 – 具有足够的热稳定、动稳定。 – 操作性能好。 – 结构简单、动作可靠。 – 带接地刀闸的隔离开关必须装设连锁机构
二、隔离开关的主要结构类型
动触头 传动装置
静触头 导电折架 支持瓷柱
接地开关
操动瓷柱
底座
二、隔离开关的主要结构类型
– GW10－252型单柱式隔离开关 单柱垂直伸缩式户外交流高压隔离开关。
导电关节
静触头
导电闸刀 绝缘支柱 操动机构
传动装置 底座
三、隔离开关的使用知识
– 1.检查和维护 – 2.交操运接作行验中注收检意时查事检：查项绝：缘子完整，无裂纹、无放电现象；

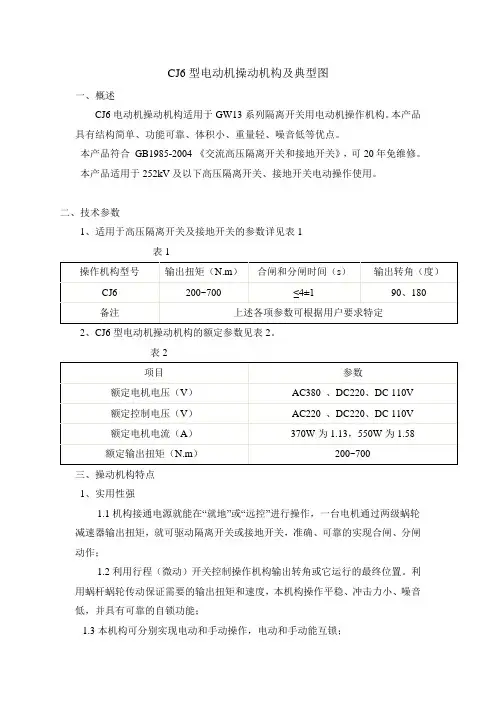

CJ6型电动机操动机构及典型图
CJ6型电动机操动机构及典型图一、概述CJ6电动机操动机构适用于GW13系列隔离开关用电动机操作机构。
本产品具有结构简单、功能可靠、体积小、重量轻、噪音低等优点。
本产品符合GB1985-2004 《交流高压隔离开关和接地开关》，可20年免维修。
本产品适用于252kV及以下高压隔离开关、接地开关电动操作使用。
二、技术参数1、适用于高压隔离开关及接地开关的参数详见表1表12、CJ6型电动机操动机构的额定参数见表2。
表2三、操动机构特点1、实用性强1.1 机构接通电源就能在“就地”或“远控”进行操作，一台电机通过两级蜗轮减速器输出扭矩，就可驱动隔离开关或接地开关，准确、可靠的实现合闸、分闸动作；1.2 利用行程（微动）开关控制操作机构输出转角或它运行的最终位置。
利用蜗杆蜗轮传动保证需要的输出扭矩和速度，本机构操作平稳、冲击力小、噪音低，并具有可靠的自锁功能；1.3 本机构可分别实现电动和手动操作，电动和手动能互锁；1.4 利用时间继电器控制电机自动断电，防止误操作；1.5 箱体为不锈钢板焊接结构。
其外形美观、结构合理，具有可靠的防水、防尘、防腐及防锈蚀性能。
对各种地域均能适应，轻巧美观。
2、经济性2.1 只需电源电压就能操作，不需要其它附属设备；2.2 机构零部件标准化程度高，便于加工制造；2.3 产品价格合理。
3．维护、检查简单3.1 本操作机构结构简单，维护方便易行，零部件具有互换性；3.2 机构内的轴承及两级蜗轮减速器都是密封式结构，采用油脂润滑，可不加油，免维护；3.3 打开正门或侧门，可方便实施维护和检查。
4．结构概述及动作说明4.1 电动操作部分这部分由1台交流电动机、两级蜗轮减速器和电器控制元件组成。
电动机的动力通过第一级蜗轮减速器、第二级蜗轮减速器、由输出轴传递给隔离开关或接地开关，实现分闸、合闸动作。
输出轴的旋转角度靠两个行程开关控制电动机实现，动作时间误差±1秒。
4.2 手动操作部分手动操作时，把正面箱门打开，逆时针转动与电气旋钮开关固定在一起的闭锁板，至露出手柄插入孔，把手柄插入，通过手摇可操作机构分、合闸。
隔离开关操动机构简介 图文 民熔
隔离开关操动系统概述操动系统●操动系统包括操动机构、传动机构、提升机构，缓冲装置和二次控制回路等几个部分。
定义:操动机构是独立于高压开关(包括断路器、隔离/接地开关、负荷开关、旁路开关、直流转换开关等)本体以外的对高压开关进行操作的机械操动装置。
其主要任务是将其他形式的能量转换成机械能(力和行程或力矩和转角)，使高压开关准确地进行分、合闸操作。
操动机构的基本构成:操作能源系统、分闸与合闸控制系统、传动系统及辅助装置四个部分遵循的标准:操动机构没有专门的标准，其功能要求包含在相应的本体标准中。
动机构的基本要求:1.合闸操作:有足够的合闸力，不仅在正常情况下能可靠关合断路器，而且在关合有短路故障的线路时，操动机构也能克服短路电动力的阻碍使断路器可靠合闸。
2.保持合闸:可靠地将断路器保持在合闸位置，不会由于电动力、机械振动及某些偶然故障(如波压机构突然失压)等原因引起触头分离。
(防慢分装置)3.分闸操作:不仅能根据需要接受自动或遥控指令使断路器快速电动分闸，而且在紧急情况下可在操动机构上进行手动分闸。
满足断路器分闸速度特性要求，在分闸时动触头的分闸速度和分闸时间要符合规定值，分闸终了时应满足触头开距要求，并要减小冲击振动等。
4.防跳跃和自由脱扣:防跳跃是指当断路器关合有预伏短路故障电路时，不论操动机构有无自由脱扣，断路器都应自动分闸，防止出现“跳跃”现象。
自由脱扣是指操动机构在合闸过程中接到分闸命令时，机构将不再执行合闸命令而立即分闸。
隔离开关操动机构简介，知识分享，看完让你受益匪浅，上海民熔防跳跃包括电气和机械两种方法，电气方法是设置防跳跃控制回路，机械方法是加装自由脱扣装置。
“跳跃”现象:是指断路器在关合有预伏短路故障的线路时，继电保护装置会快速动作，指令操动机构立即自动分闸，这时若合闸命令尚未解除，斷路器会再次合闸于故障线路，如此反复会造成断路器多改合分短路电流，使触头严重烧损，甚至引起断路器爆炸事故。
GW23A-252Ⅲ说明书
图1.2双静装配图
1旋转绝缘子2动侧底座3电动机操动机构4手动操作机构
5支柱绝缘子6主闸刀7静触头8静侧底座
图1单极示意图
2.隔离开关与接地开关的联锁（图2）
接地开关和隔离开关的机械联锁是通过安装在中相底座主、地刀转轴上的联锁板实现的，联锁装置具有足够的机械强度。隔离开关在合闸位置时，底架中的联锁使接地开关不能合闸；反之，当接地开关处于合闸位置时，也可通过联锁防止隔离开关合闸。
环境污秽等级为Ⅲ、Ⅳ级；
安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。
特殊使用条件由用户和制造厂协商解决。
三、产品特点…………………………………………………………………………
GW23A-252Ⅲ型隔离开关是我公司在GW23A-252型隔离开关基础上，自行研制开发的符合国电公司隔离开关完善化要求的新型隔离开关，专门针对隔离开关长期运行中出现的瓷瓶断裂、操作失灵和部件损坏变形、导电回路过热、锈蚀等主要问题进行了完善改进，着重提高其产品质量和运行可靠性。主要有以下特点：
GW23A-252Ⅲ型隔离开关
安 装 维 修 使 用 说 明 书
编号：
山东泰开隔离开关有限公司
二○一二年十一月
一、概述………………………………………………………………………………2
二、使用环境…………………………………………………………………………2
三、产品特点…………………………………………………………………………3
90°
五、产品结构与动作原理……………………………………………………………
1.隔离开关的结构
GW23A-252Ⅲ型隔离开关（单极总装示意图见图7，三极总装示意图见图8、）是双柱水平断口单臂伸缩式结构，由三个单极组成。主要包括：底座、支柱绝缘子、旋转绝缘子、主闸刀、静触头、操动机构等，也可根据需要单侧或两侧配装接地开关。
隔离开关控制回路常见问题及处理措施
隔离开关控制回路常见问题及处理措施摘要：目前我国经济发展迅速，电力企业为我国发展做出了很大贡献。
为保证电力系统安全稳定运行，避免不必要的经济损失，需要对隔离开关控制回路进行有效的故障处理和定期维护，保证其功能完好。
分析隔离开关控制回路常见问题，分析产生原因并完善处理措施。
关键词：隔离开关；控制回路；问题；处理措施引言高压隔离开关是变电站电气系统中重要的开关电器，它与高压断路器配套使用，在电网运行中起到重要作用：一是隔离电源，使检修的设备与电力系统隔离，保证工作人员和设备的安全；二是倒闸操作，改变系统运行方式；三是用来断开小电流电路和旁（环）路电流。
但无论电力系统处于什么状态，隔离开关都应可靠动作。
而隔离开关是否可靠动作，不仅依赖于良好的机械性能，还要看它的控制回路是不是符合生产要求。
如果隔离开关的控制回路存在安全隐患，将有可能引发严重的安全事故。
220kV变电站所用隔离开关的控制回路并不复杂，但在设计及调试阶段的一些细节问题上应引起设计人员和调试人员的重视。
本文就220kV傍浦变电站在调试过程中发现在隔离开关控制回路原无故障的情况下，反复出现分/合闸不正常的故障现象，找出故障原因并提出了电气控制回路的改进方案。
1隔离开关电动操动机构工作原理隔离开关电动操动机构控制回路如图1所示。
（1）电动分闸。
按下分闸按钮（SB2），分闸接触器（KM2）线圈接通，分闸接触器常开（动合）接点闭合并自锁，使电动机启动，电动机驱动齿轮蜗轮减速装置，操动机构主轴逆时针转动，带动与主轴相连的隔离开关分闸。
当主轴接近分闸终点位置时，装在蜗轮上的弹性压片使终点限位开关（SP2）分开，切断分闸接触器的控制电源，接触器常开（动合）接点断开，切断电动机电源，机械限位装置使电动操动机构限制在分闸位置。
图1 CJTKA／B型电动操动机构控制回路原理（2）电动合闸。
按下合闸按钮（SB1），合闸接触器（KM1）线圈接通，合闸接触器常开（动合）接点闭合并保持，使电动机启动，电动机驱动齿轮蜗轮减速装置，操动机构主轴顺时针转动，带动与主轴相连的隔离开关分闸。
操动机构原理介绍及检修
一、隔离/接地开关用操动机构
1.电动操动机构
示例
CJG1
CJG2
CJG6
CJA6
CJG3~5 CJ6系列
CJG1电动操动机构
技术参数
额定输出力矩：
200N·m
输出拐臂转角：
130º
电动机额定电压： DC220,AC220
控制回路额定电压： DC220,DC110
电动机额定功率： 100W
电动合闸/分闸时间： <9s
电动机额定功率： 180W
电动合闸/分闸时间： ≤4s
广泛用于国内各电站，并出口到香港、
新加坡、马来西亚等国家和地区。
CJG3电动操动机构结构紧凑、合理、性能稳定、工作可 靠，属国内领先、世界先进水平。
技术参数
输出转角：
90º
电动机额定电压： DC220,AC220
控制回路额定电压： DC220,DC110
分、合闸 辅助开关切换 位置指示器切换 缓冲器吸收余能
输出轴正、反转
减速装置
齿轮或蜗轮蜗杆
3.电动弹簧操动机构
示例
CTG1 CTA3
CTG2
CTG3
CJG7
图 3 传动原理示意图（分闸位置）
206a.合闸缓冲器 206b.分闸缓冲器 301.电机
302. 蜗杆 303.
蜗轮 304. 弹簧拉杆 305.挂簧拐臂 306.传动销 307.输出凸轮
用于兰州东、大唐彬长、甘肃永登 变等多个工程。
CJA2电动操动机构结构紧凑，操作方便，性能可靠， 属国内领先、世界先进水平。
CJ6A电动机操动机构
技术参数
额定扭矩：
300～1200N·m
控制回路电压: AC220/DC220
CJTK型隔离开关操动机构
电气元件 — 交流接触器
文字 符号
KM
图 形 符 号
线圈 主接点 辅助接点
电气元件 — 转换开关
文字符号
图形符号：
SA
电气元件 — 辅助开关
文字符号
AUS
4 电动操作机构动作原理
直流电动机回路原理图
交流三相电机回路原理图
CJTKA/B型电动操动机构控制回路原理图
空气开关安装接线图
切换开关安装接线图
分或合闸继电器不自保
查找方法 此故障出在KM1或KM2
闭锁接线端子，如不
通，可能是此回路的 接线端绝缘或断线
机构箱其他元件检修
其他电气二次元件主要是检查，发现问题进行更换；
①检查接触器触点有无烧伤，动作是否正确可靠；
②检查热继电器及控制按钮有无卡滞或接触不良； ③检查电源控制开关分合应可靠，端子接线牢固；
2 CJTK A/B型电动操动机构基本参数
参 数 CJTKA电动操动机构
90° 135° 180°
CJTKB电动操动机构
90° 135° 180°
主轴转角 输出扭矩（N· m） 电动机电压 功 率
700-1200 AC380V、DC220V、DC110V 550W、370W AC220V、DC220V、DC110V 10A F9/10A；Y0F9/5A
③电动操作主刀闸合、分各5次动作应可靠。
！ 动机的电源，电动操作时，务必取下手柄，以免发生意
外。通电操作前，应先手动操作将刀闸摇至分合闸中间 位置，才能进行电动分合操作。
注意事项：在检查或用摇把操动时，必须先切断电
6 CJTK A/B型电动操动机构故障查找方法
准备工作
1 2 3
将手摇操动机构到分合闸中间位置； 选择开关SA拨至“就地”位置； 推荐用万用表“电阻档”检查电路故障。
