隔离开关操作机构控制及闭锁回路
隔离开关操作顺序和原则 (图文) 民熔
隔离开关
隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。
隔离开关的所有触点都暴露在空气中，并有明显的断开点。断路器不能断开或断开电流。否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，
操作时，隔离开关的正确操作顺序如下：
1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。
2当线路停止送电时，必须依次拉合隔离开关。停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。送电运行顺序与停电运行顺序相反。这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。
三。操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。
4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。
5隔离开关应在主控制室操作。当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。
6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。开关操作必须按顺序进行。当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。只有在检查正确后，才能释放锁止装置进行操作。
隔离开关1的工作原理。室内隔离开关有单极式和三级式。一般为隔离开关式结构，常用线接触接触接触。它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。
2隔离开关工作原理
（1） 开合动作要果断、迅速。操作结束时，注意不要用力过大，目测动触头位置是否符合要求。
（2） 用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。打开时，顺序相反。
（3） 无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。
220kV隔离开关电气闭锁回路的分析

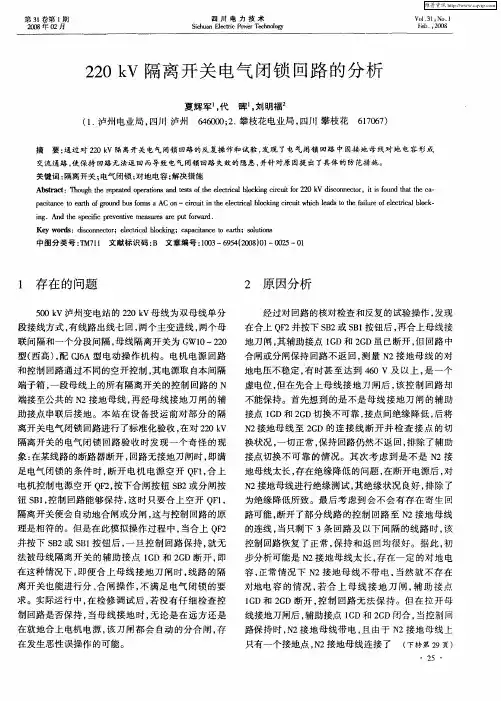

第３ｌ卷第１期 ２００８年０２月 四川电力技术 Ｓｉｃｈｕａｎ Ｅｌｅｃｔｒｉｃ Ｐｒｏｖｅｒ Ｔｅｃｈｎｏｌｏｇｙ Ｖｏ１．３ｌ，Ｎｏ．１ Ｆｅｂ．，２００８
２２０ ｋＶ隔离开关电气闭锁回路的分析
夏辉军 ，代晖 ，刘明福
（１．泸州电业局，ｌ￣ｔ）ｌＩ泸州 ６４６０００；２．攀枝花电业局，四川攀枝花６１７０６７）
摘要：通过对２２０ ｋＶ隔离开关电气闭锁回路的反复操作和试验，发现了电气闭锁回路中因接地母线对地电容形成
交流通路，使保持回路无法返回而导致电气闭锁回路失效的隐患，并针对原因提出了具体的防范措施。
关键词：隔离开关；电气闭锁；对地电容；解决措施
Ａｂｓｔｒａｃｔ：ｎｌｏｕ ｔｈｅ ｒｅｐｅａｔｅｄ ｏｐｅｒａｔｉｏｎｓ ａｎｄ ｔｅｓｔｓ ｏｆ ｔｈｅ ｅｌｅｃｔｒｉｃａｌ ｂｌｏｃｋｉｎｇ ｃｉｒｃｕｉｔ ｆｏｒ ２２０ ｋＶ ｄｉｓｃｏｎｎｅｃｔｏｒ，ｉｔ ｉｓ ｆｏ／ｍｄ ｔｈａｔ ｔｈｅ ｃａ—
ｐａｃｉｔａｎｃｅ ｔｏ ｅａｒｔｈ ｏｆ ｇｒｏｕｎｄ ｂｕｓ ｆｏｒｍｓ ａ ＡＣ Ｏｎ—．ｃｉｒｃｕｉｔ ｉｎ ｔｈｅ ｅｌｅｃｔｒｉｃａｌ ｂｌｏｃｋｉｎｇ ｃｉｒｃｕｉｔ ｗｈｉｃｈ ｌｅａｄｓ ｔｏ ｔｈｅ ｆａｉｌｕｒｅ ｏｆｅｌｅｃｔｒｉｃａｌ ｂｌｏｃｋ．．
ｉｎｇ．Ａｎｄ ｔｈｅ ｓｐｅｃｉｆｉｃ ｐｒｅｖｅｎｔｉｖｅ ｍｅａｓｕｒ．ｅｓ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ．
Ｋｅｙ ｗｏｒｄｓ：ｄｉｓｃｏｎｎｅｃｔｏｒ；ｅｌｅｃｔｒｉｃａｌ ｂｌｏｃｋｉｎｇ；ｃａｐａｃｉｔａｎｃｅ ｔｏ ｅａｒｔｈ；ｓｏｌｕｔｉｏｎｓ
中图分类号：ＴＭ７１ｌ文献标识码：Ｂ文章编号：１００３—６９５４（２００８Ｄ１一ＯＯ２５—０１
１存在的问题
５００ ｋＶ泸州变电站的２２０ ｋＶ母线为双母线单分
段接线方式，有线路出线七回，两个主变进线，两个母
联间隔和一个分段间隔，母线隔离开关为ＧＷ１０—２２０
GIS组合电器220kV隔离开关用三工位电动机操动机构
- 1 -
2 产品概述
2.1 规格
适用于GIS隔离开关操作单元部分，该电动机构可用于驱动两工位隔离（简称DS）、接地开关（简称ES）和三工位隔离接地开关（简称 EDS）。
该产品具有体积小，结构简单，动作灵活、可靠性高，机械寿命长、免维护、低噪音等特点。
2.2使用条件：
2.2.1 使用场所：户内、户外；
2.2.2 周围空气温度： -20℃~+60℃；
2.2.3 使用相对湿度30~90%，月平均不大于90%（25℃）；保管相对湿度10~90%.
2.2.4 水蒸气压日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa；
2.2.5周围没有腐蚀性或可燃性气体，无严重污秽及剧烈震动的场所。
2.3 主要技术参数：
2.3.1输出角度： 60°（二工位）、 60°+ 60°（三工位）
88°（二工位）、 88°+ 88°（三工位）
2.3.2额定输出扭矩： 200N·m（转角为60°，堵转扭矩400 N·m）
300N·m（转角为88°，堵转扭矩600 N·m）
2.3.3 输出方式： 花键轴，花键m=0.75，齿数z=36。
输出轴的取向（以正视机构前面板为取向）：左侧、右侧
2.3.4 防护等级：IP40。
2.3.5 额定工作电压：DC220V（工作电压范围85%~110%）。
2.3.6 操作方式：电动和手动。
2.3.7 电动机：额定功率300W，额定时间间隔不得小于30S，正向转及反向转的寿命均不低于3万次，工频耐压2kV 1min，雷电冲击耐压4.5 kV。
2.3.8 电动操作动作时间间隔：2次/分钟。
2.3.9 手动操作力：小于250N。
2.3.10 引用规范：
GB1985-2004《高压交流隔离开关和接地开关》。
GB/T11022《高压开关设备和控制设备标准的共用技术要求》。
【熟视无睹】电气互锁、电气自锁、电气闭锁
【熟视无睹】电气互锁、电气自锁、电气闭锁
奥科远电器
电气自锁与电气互锁作为电气最基础的二次线保护方式，是每个电工都必须学会并且熟练运用的，而电气闭锁是一种装置，但人们常常把电气闭锁和电气互锁混淆了……接下来我们一起了解一下这三个名词的一点相关知识。
首先对自锁和互锁的概念要清楚：
自锁：依靠断路器、接触器自身辅助触头而保持接触器线圈通电的现象。
互锁：利用断路器、接触器常闭辅助触头作为相互制约的控制关系。
一、电气互锁
电气互锁：（电气人常说的“电气闭锁”）指的是常用电源工作的时候，备用电源不得投入运行，常用电源停止工作后，备用电源自动投入运行。常用电源恢复供电后可以自动切换到常用电源（当然也可以不切换），电气实现这种功能称为电气互锁，也可以叫电气联锁的。
电气控制中互锁主要是为保证电器安全运行而设置的，它主要是由两电器件互相控制而形成互锁的。
1主要手段
它实现的手段主要有三个： 一个是电气互锁;
二是机械互锁;
三是电气机械联动互锁;
2互锁原理
将两个继电器的常闭触电接入另一个继电器的线圈控制回路里。这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。但也可以用机械联杆实现这一动作。三是电气机械联动互锁。如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。
电气互锁就是通过继电器、接触器的触点实现互锁，比如电动机正转时，正转接触器的触点切断反转按钮和反转接触器的电气通路。机械互锁就是通过机械部件实现互锁，比如两个开关不能同时合上，可以通过机械杠杆，使得一个开关合上时，另一个开关被机械卡住无法合上。电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。机械互锁可靠性高，但比较复杂，有时甚至无法实现。通常互锁的两个装置要在近邻位置安装。
二、电气自锁
户外27.5隔离开关说明书
GW1-27.5系列户外交流高压隔离开关
1.概述
1.1 用途及特点
GW1-27.5系列型户外交流高压隔离开关（以下称隔离开关）是专为电气化铁路研制的单极、双极高压隔离开关。该产品适用于额定频率为50Hz、额定电压为27.5kV的电气化铁路牵引供电系统，是供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用，也可用于分、合很小的电容电流和电感电流。
1.2 型号说明
GW1-2×27.5D/额定电流（A）带接地刀额定电压（kV）高海拔地区1250GY户外型高压隔离开关产品设计序号"1"表示垂直打开方式双极,单极此位置不标数字
1.3 使用环境条件
海拔高度：不超过1000m；超过1000米时额定绝缘水平值按GB11022-2011的2.3.2规定修正。
环境温度：-30℃～+45℃；
风 速：不超过35m/s；
地震裂度：不超过8度；
覆冰厚度：不大于10㎜；
污秽等级：Ⅳ级（依用户要求）；
1.4本公司对文中描述保留解释权。 本产品在不断改进中，恕不再通知用户。
2.主要技术规格和技术参数
本系列隔离开关满足GB1985-2004《高压交流隔离开关和接地开关》、TB/T3150-2007《电气化铁路高压交流隔离开关和接地开关》等标准规定的各项要求。主要技术规格和技术参数见下表：
表1 主要技术规格和技术参数
序号 项目 单位 参数值 参数值
1 系统标称电压 kV 27.5 2×27.5
2 设备额定电压 kV 31.5 2×31.5
3 额定电流 A 1250 1600 2000 2500 1250 1600 2000 2500
4 额定峰值耐受电流 kA 80 80 80 80 80 80 80 80
5 额定短时耐受电流（4 s） kA 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5
6 额定短时工频
《电器学》名词解释
《电器学》名词解释
一，隔离开关 ：disconnect or，isolating switch，isolator
隔离开关隔离开关是高压开关电器中使用最多的一种电器， 顾名思义， 是在电路中起隔离作 用的它本身的工作原理及结构比较简单， 但是由于使用量大，
工作可靠性要求高， 对变电所、 电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负 荷电流的情况下分、合电路通常与断路器配合使用。
隔离开关的配置
１、 断路器的两侧均应配置隔离开关， 以便在断路器检修时形成明显的断口与电源隔离。 ２、中性点直接接地的普通变压器，均应通过隔离开关接地。 ３、在母线上的避雷器和电压互感器，宜合用一组隔离开关，保证电器和母线的检修安 全，每段母线上宜装设 1-2 组接地刀闸。 ４、接在变压器引出线或中性点的避雷器可不装设隔离开关。 ５、当馈电线路的用户侧没有电源时，断路器通往用户的那一侧可以不装设隔离开关。 但为了防止雷电过电压，也可以装设。
隔离开关选型
额定电压： 额定电压： 隔离开关额定电压（KV）=回路标称电压*1.2/1.1
倍。 额定电流: 额定电流 额定电流标准值应大于最大负载电流的 150%。 额定热稳定电流： 额定热稳定电流： 选择大于系统短路电流的额定热稳定电流值。
操作范围
一般规定隔离开关允许操作范围 1、正常时拉合电压互感器和避雷器。 2、拉合 220kV 空载母线。 3、拉合电网没有接地故障时的变压器中性点。 4、拉合经开关或隔离开关闭合的旁路电流。 5、户外垂直分合式三联隔离开关，拉合电压在 220kV 及以上励磁电流不超过 2A 的空 载变压器和电容电流不超过 5A 的空载线路。 6、10kV 户外三联隔离开关拉合不超过 15A 的负荷电流。 7、10kV 隔离开关拉合不超过 70A 的环路均衡电流。
改进
将隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。但是在 操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是 开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。为防止隔离开关操 作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止 误操作，减少不必要的事故发生。
隔离开关控制回路原理(图文)民熔
隔离开关
隔离开关又称闸刀开关，是变电站重要的一次设备。操作频繁，结构相对简单，无特殊灭弧装置，无灭弧能力。闭锁电路可避免恶性误操作事故的发生。信号电路将信号传输到监控后台，及时发现缺陷_
隔离开关的主要功能：
1隔离电源
2改变操作模式
三。分合闸小电容电流和电感电流_
隔离开关品牌
建议民荣电气股份有限公司
隔离开关主要部件：1。支撑底座2。导电部分3。绝缘体4。传动机构5。控制机构隔离开关控制电路
在道岔机械联锁和电气闭锁的“五防”中，与隔离开关有关的误操作有三种：隔离开关的一般闭锁逻辑为：带负荷合闸、带电合闸、带接地开关合闸
1对于双母线连接，只有当母联断路器及其两侧隔离开关闭合时，母线才可反转；
2除倒母线外，断路器间隔内的隔离开关应在断路器分闸后分闸和合闸；
三。合上隔离开关时，应将隔离开关两侧的接地开关分开，拆除接地线，包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线；
4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开，只有当旁路母线接地开关分离时才能闭合；
5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开，旁路母线上的所有接地开关分开，间隔线路侧的接地开关（主变每侧的接地开关）分开时可以闭合。 目前使用的技术措施和装置包括：
1变电站自动化系统五防子系统；
2微机防误闭锁装置；
三。电气锁闭；
4电磁锁定；
5机械联锁；
6机械程序锁定。
目前用于隔离开关操作的技术措施和装置有：1；
2微机防误闭锁装置；
电气锁定3；
4电磁锁定；
5机械联锁；
6机械程序锁定。
浅谈变电站双母线单分段接线方式隔离开关电气闭锁回路
浅谈变电站双母线单分段接线方式隔离开关电气闭锁回路
隔离开关电气闭锁回路是变电站二次回路的重要部分，是保证工作人员不发生恶性电气误操作的有效手段，因此电气工作人员必须熟悉隔离开关电气闭锁回路的原理，才能正确实现倒闸操作、异常处理，防止误操作的发生。
标签：隔离开关，闭锁回路，防止误操作
1、前言
《中国南方电网有限责任公司电力事故事件调查规程》中定义恶性电气误操作，包括以下三种情况：（1）带负荷拉（合）隔离刀闸（电力调度管理规程、电气操作导则等规程制度允许的情况除外）；（2）带电挂（合）接地线（接地刀闸）；（3）带接地线（接地刀闸）合开关（刀闸）。近年来，公司不断出现恶性误操作事件，不断冲击着电网的安全运行。其中有解除隔离开关闭锁回路，短接隔离开关闭锁回路等跳过隔离开关闭锁回路进行操作，导致的恶性电气误操作事件。
2、隔离开关电气闭锁回路
2.1、220kV隔离开关控制回路的闭锁关系（以双母线单分段接线方式为例，图一）。
2.1.1Ⅰ、Ⅱ、Ⅲ母隔离开关闭锁小母线（N I、N II、N III）
根据接地开关分布情况，构成220kV隔离开关闭锁小母线（N I、N II、N III），以母线形式经各间隔断路器端子箱，供各间隔隔离开关使用。
2.1.2正常线路（主变）间隔操作1G（2G、3G）需满足条件：
a、正常操作线路（主变）间隔1G隔离开关送电需满足条件：①取交流电（～220V）→②MCB3（控制电源空气开关）→③线路（主变）间隔DLA、DLB、DLC断路器处断开位置，常闭辅助触点闭合→④线路（主变）间隔1GD、3GD1接地开关在拉开位置，常闭辅助触点闭合→⑤线路（主变）间隔2G隔离开关在拉开位置，常闭辅助触点闭合→⑥1G操作机构箱→隔离开关闭锁小母线N I（N
II）（1G在I段母线时接N I，1G在II段母线时接N II）。
N I、N II→⑦1GD2在拉开位置其常闭辅助触点闭合→⑧IGD在拉开位置其常闭辅助触点闭合→⑨2GD2在拉开位置其常闭辅助触点闭合→⑩IIGD在拉开位置其常闭辅助触点闭合→⑩接零线N，以下N I、N II都与零线N接通，不再讲述导通回路。满足以上条件便可以操作1G隔离开关。
隔离开关的操作闭锁回路
1 隔离开关的操作闭锁回路
为了保证平安，隔离开关与相应的断路器、接地刀闸之间必需装设闭锁装置以防止误操作。隔离开关的操作闭锁装置有机械闭锁和电气闭锁两种，以下主要介绍电气闭锁。
1、电气闭锁装置：电气闭锁装置通常采纳电磁锁实现操作闭锁。在每个隔离开关的操作机构上装有一把电锁，全厂（站）备有2～3把电钥匙作为公用。只有在相应断路器处于跳闸位置时，才能用电钥匙打开电锁，对隔离开关进行合、跳闸操作。
目前，我国生产的电磁锁有户内DSN和户外DSW型两种。
2、电气闭锁回路：隔离开关的电气闭锁回路与电气一次接线方式有关，最简洁的单母线馈线隔离开关闭锁回路如下图所示。
为了保证平安运行，一般高压成套配电装置的闭锁装置应具有以下“五防”功能：
a)防止带负荷拉、合隔离开关；
b)防止误分、合断路器；
c)防止带接地误合断路器或隔离开关；
d)防止带电挂接地线或合接地刀闸；
e)防止误入带电间隔。
优点：电气闭锁装置具有防止误拉、合闸的优点； 2 缺点：操作较麻烦，增加了连接用掌握电缆的数目，而且其触点和连线上的缺陷不易被发觉，屋外配电装置的电气闭锁装置因气候等因素会影响直流系统绝缘。
隔离开关控制回路常见问题及处理措施
隔离开关控制回路常见问题及处理措施
摘要：为保证电力系统安全稳定运行，避免不必要的经济损失，需要对隔离开关控制回路进行有效的故障处理和定期维护，保证其功能完好。分析隔离开关控制回路常见问题，分析产生原因并完善处理措施。
关键词：隔离开关；控制回路；常见问题；处理措施
在电力系统中，隔离开关是电网的重要组成元件，其日常操作和安全性能，对电力系统的运行有着重要意义。隔离开关作为一种特殊开关，具备电源隔离作用，可以保证检修工作中的人身安全和设备安全，通过与断路器的配合，可以使供电回路实现稳定运行。为确保电力系统安全稳定运行，就要对控制回路进行有效的故障分析和处理，降低电网安全隐患，保障电网设备的正常运行。
1.隔离开关控制回路原理分析
以变电站隔离开关为例，隔离开关的回路主要由两部分组成，电机控制回路和电机电源回路。
控制回路主要分为就地手动分合闸、就地电动分合闸和远方遥控分合闸，通过该间隔端子箱的刀闸操作把手“远方/就地”切换。主要由隔离开关闭锁回路，端子箱操作把手、五防装置，测控接点，分合按钮，接触器等部分组成。闭锁回路主要是断路器闭锁隔离开关，隔离开关于地刀相互闭锁，通过在控制回路中串接断路器、隔离开关、地刀的常开常闭接点实现闭锁。另外还有母联的GBM和旁路的PBM。
电机电源回路是主回路，其组成包括电机、控制回路中的接触器开出的接点和电源空开，行程开关等。在实际运行中，电机受控制回路的控制进行正转和反转，操作隔离开关的分合闸。将分合闸接触器的各一对接点串接在电源回路中，合闸接点用正序的ABC，分闸回路则将其反序ACB将回路接通，利用电机正转和反转分合刀闸。后台监控机利用线路测控装置，对隔离开关遥控分闸、合闸进行控制。隔离开关分合闸到位后，电源回路必须断开，否则电机将一直运转直至烧毁，为了防止上述情况的发生，在电源回路中串接隔离开关行程开关，隔离开关分合闸到位，则行程开关断开，电机停止运转。
在隔离开关操作中，为防止隔离开关带负荷拉合刀闸，或者出现带电合地刀等错误操作，将电气闭锁环节加入其中的控制回路，只有五防条件满足的情况下，才通过该环节实现电动操作刀闸。
