CST273智能数字压力校验仪操作说明
使用ConST273校准智能压力变送器
使用ConST273校准智能压力变送器随着DCS系统在现代化的企业的广泛应用，智能压力变送器也越来越多的被用户选用。
智能变送器通信所用的HART协议具有数字信号和4~20mA控制信号互不干扰能同时传输的优点，使得控制和智能通信能同时进行，给操作使用带来极大方便，具有最大的安全性。
这是其他通信协议所不能比拟的，因此世界上近80%的仪表供应商都使用HART协议。
公司的ConST273和ConST318都具备了HART通讯功能，可以取代罗斯蒙特275型手持式HART通讯器对智能变送器进行调校。
本文详细介绍HART协议的概念、375 与275手操器比较、ConST273校准智能压力变送器的过程和方法。
一、HART协议的概念HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是美国ROSEMOUNT公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。
HART装置提供具有相对低的带宽，适度响应时间的通信，经过10多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。
HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。
由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。
在HART协议通信中主要的变量和控制信息由4-20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。
二、智能压力变送器代表性产品1.罗斯蒙特（Rosement）11512. 费希尔-罗斯蒙特（Fisher-Rosement）3051，3. 霍尼威尔（Honeywell）ST3000，4. 川仪/横河（Centum）EJA系列，5. 德国哈特曼布劳恩（Hartmann&Braun）公司AS系列6. ABB7. Siemens8. E+H三、375 与275手操器比较375 field communicator就是以前的Rosement的275HART手操器，Rosement被EMERSON 收购后就成了Emerson的了，它的用处就是可以在现场直接挂接在支持HART协议的仪表的端子上进行组态（如量程、输出形式等等）和检测仪表问题（如仪表自检、实测压力等）。

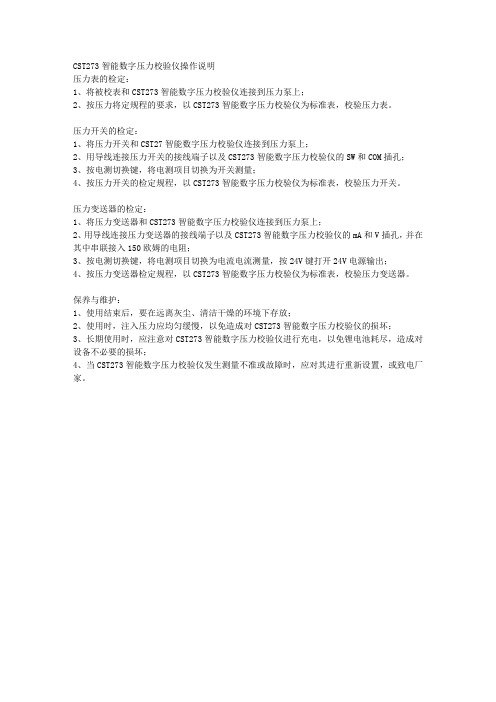

CST273智能数字压力校验仪操作说明
CST273智能数字压力校验仪操作说明
压力表的检定：
1、将被校表和CST273智能数字压力校验仪连接到压力泵上；
2、按压力将定规程的要求，以CST273智能数字压力校验仪为标准表，校验压力表。
压力开关的检定：
1、将压力开关和CST27智能数字压力校验仪连接到压力泵上；
2、用导线连接压力开关的接线端子以及CST273智能数字压力校验仪的SW和COM插孔；
3、按电测切换键，将电测项目切换为开关测量；
4、按压力开关的检定规程，以CST273智能数字压力校验仪为标准表，校验压力开关。
压力变送器的检定：
1、将压力变送器和CST273智能数字压力校验仪连接到压力泵上；
2、用导线连接压力变送器的接线端子以及CST273智能数字压力校验仪的mA和V插孔，并在其中串联接入150欧姆的电阻；
3、按电测切换键，将电测项目切换为电流电流测量，按24V键打开24V电源输出；
4、按压力变送器检定规程，以CST273智能数字压力校验仪为标准表，校验压力变送器。
保养与维护：
1、使用结束后，要在远离灰尘、清洁干燥的环境下存放；
2、使用时，注入压力应均匀缓慢，以免造成对CST273智能数字压力校验仪的损坏；
3、长期使用时，应注意对CST273智能数字压力校验仪进行充电，以免锂电池耗尽，造成对设备不必要的损坏；
4、当CST273智能数字压力校验仪发生测量不准或故障时，应对其进行重新设置，或致电厂家。
压力校验台操作规程
压力校验台操作规程1 设备加压前的准备工作，打开电源总开关，打开电脑同时打开数字压力计，压力监控仪。
气压控制仪、真空控制仪、根据需要选择打开。
注意：使用时只能打开其中的一个电源。
（如果被检表是油压和气压的话打开气压控制仪关掉真空控制仪如果被检表是真空的话关掉气压控制仪打开真空控制仪）检查压力给进器监控仪是否工作正常，选择合适的压力模块，模块选择和被检表量程接近。
（注意下介质开关的选择气压对应气压真空对应真空油压对应油压）2 压力加压前的准备工作，取一块被检压力表、根据被检压力表的量程选择合适的智能压力模块。
（如果被检表是变送器的话通过表棒和精密数字压力计连接红色接正白色接负）注意：如果量程是0.6MPa以上、那么请选择”油压”。
如果压力小于或等于0.6MPa以下、那么请选择“气压”。
接上被检压力表和标准模块，把数字模块和精密数字压力计用通讯线连接好，连接前关闭精密数字压力计，注意：严禁带电操作。
连好后请打开精密数字压力计，这是精密数字压力计应该全部显示零，如果显示不为零。
气压：请打开气压手动阀门，然后按“校零键”进行校零。
油压：请检查油压“复位”按纽指示灯是否处于亮的状态。
如果是亮的，那么说明油压高压泵已经复位。
如果不亮，请按住“复位”按纽让油压高压泵复位、注意：请按住不要松开，等“复位”按纽指示灯亮了以后再松开按键。
然后请打开油压手动阀门。
如果精密数字压力计显示不为零，那么请按“校零”键校零。
校好零后请关上阀门。
检查数显表的显示值应该在0.7 mpa─0.95mpa 之间.如果和此值偏离太远，说明系统有问题，请检查或联系售后电话。
检查压力介质选择开关是否在气压位置。
如果不是指示气压，请选择到气压，注意：此项非常重要，关闭气压阀门，打开电脑检定软件，先登录，进入压力检定界面，选择被检表数，根据需要选择其它信息根据实际填入，注意：检定介质0─0.6mpa 请选择气压0─0.6mpa以上请选择油压，注意，此项非常重要，其它全部填好请进入下一步，进入测试界面，请点击测试开始，这时电脑提示请重起仪表，请把精密数字压力计关掉，再打开就可以了，再点测试开始，这时软件开始工作，同时模块压力值和电脑上显示的是同步的，（如果是压力表请手动调整压力）点击压力确认，数据将会被采集到电脑上，同时系统升压到下一点，当压力值接近当前压力值时，请把开关打到手动档位。
使用ConST273校准普通压力变送器
使用ConST273校准普通压力变送器压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表，而且其输出信号与压力变量之间有一给定的连续函数关系(通常为线性函数)。
主要用于工业过程压力参数的测量和控制，差压变送器常用于流量的测量。
北京康斯特仪表科技股份有限公司生产的ConST273智能数字压力校验仪一方面提供来了精确的压力测量，另一方面提供了压力变送器的供电电源和信号测量功能，是压力变送器的校验的理想选择。
下面我们以校验2线制压力变送器（4~20mA）举例说明。
使用ConST273校准普通压力变送器的步骤：（１）按照基本连接图，连接好压力变送器。
ConST273电测有5个插孔，从左往右分别是SW,V,mA,COM,24V。
24V接变送器正极，mA接变送器负极。
图一、基本连接（2 ）按下键给变送器供电，ConST273同时显示压力标准值和被检变送器的电流值，在变送器通大气状态下，显示变送器的零点输出值，如图二所示。
图二、压力变送器零点输出值（3 ）参照压力变送器检定规程，以校准1只0~100kPa，准确度为0.5级的变送器为例。
校准点设置如下：0，25kPa，50kPa，75kPa，100kPa；对应的电流输出理论值为4 mA，8 mA，12 mA，16 mA，20 mA。
（4 ）利用压力泵进行加压，分别至上述校准点，记录各点的电流输出值，完成正反行程校验，再计算基本误差和回差。
（5）如果基本误差或回差超差，则需对变送器进行校准。
首先调整零点值，将压力变送器通大气，调整变送器零点调钮，直至在允许误差范围内（小于0.08 mA）；然后加压至100 kPa，调整变送器满度调钮，，直至在允许误差范围内（小于0.08 mA）。
调整完毕后，需重复第四步，直至基本误差和回差合格。
压力表校验器操作说明书
于5次），使油泵内充分吸入油液，将手轮旋进 3、检定压力
几扣。
表时应该选择
3 关闭油杯阀门，可进行压力表的检修，
相对适合的接
顺时针方向旋动手轮，使其达到校验压力观察标 头。
4 准压力表指示稳定并轻敲被检表进行升压示值检
定。
逆时针方向旋转手轮，使其达到校验压力观察标 5 准压力表指示稳定并轻敲被检表进行降压示值检
1 （变压器油）在油杯不少于2/3位置，选择合适 处注意要密封,
的精密压力表和连接头装在油杯的左边，将被检 绝不可漏油，
压力表装在油杯的右边。
否则校验不准
压力表安装完毕后，打开油杯阀门，将手轮缓慢 。
逆时针方向旋出油泵丝杆，进行吸油，摇手轮应 2、旋转手轮
2
缓慢，丝杆摇出的长度不适宜达到尽端，吸油结 时需缓慢加压 束应稍停留一下，上下压手动泵试压几次（不少 或减压。
定。
完成压力表的检修工作后，回旋手轮，降压至接 6 近零位前，打开油杯阀门，完全消除压力，以便
指针归为零位。
卸下压力表后，摇动丝杆手轮，使之回到初始位 7 置，擦拭机台，做好相应的日常保养。
安全事项
批准 JM/FM230108 Rev.01
审核
制表
共1页 工作配置图
安全事项 田明清
九牧集团检测中心
标题： 作业名称
压力表校验器操作说明书
操作（保养）说明书
压力表校验器
使用机器 压力表校验器
操作说明
机器规格 YJY-60A
文件编号 页次 版次 发布日期
品质
注意
事项
操
作
说
明
工作配置图
NO.
作业顺序
操作注意要点
压力测定器的使用方法
压力测定器的使用方法
压力测定器是一种用于测量压力的仪器，广泛应用于工业、医疗、科研等领域。
正确使用压力测定器可以保证测量结果的准确性，同时也能延长仪器的使用寿命。
下面将介绍压力测定器的使用方法。
一、准备工作
1.选择合适的压力测定器：根据需要测量的压力范围和精度要求选择合适的压力测定器。
2.检查仪器：检查仪器是否完好无损，仪表盘是否清晰可读，连接管路是否松动或漏气。
3.连接管路：将压力测定器与被测压力系统连接，注意连接口径和连接方式是否匹配。
二、测量操作
1.打开被测压力系统：打开被测压力系统，使其处于正常工作状态。
2.调整零点：将压力测定器置于零点位置，调整零点，使指针指向零刻
度。
3.读取压力值：观察指针位置，读取压力值。
注意读数时要垂直于指针，避免视角偏差。
4.记录数据：记录测量数据，包括测量时间、测量位置、测量值等信息。
5.关闭被测压力系统：测量完成后，关闭被测压力系统，拆除连接管路。
三、注意事项
1.避免超量程使用：使用时应避免超过仪器的量程范围，否则会损坏仪器。
2.避免过度震动：使用时应避免过度震动，以免影响测量精度。
3.避免过度压力：使用时应避免过度压力，以免损坏仪器。
4.定期校准：定期校准压力测定器，以保证测量精度。
5.正确存放：存放时应避免受潮、受热、受冷等情况，以免影响仪器性能。
以上就是压力测定器的使用方法，正确使用压力测定器可以保证测量结果的准确性，同时也能延长仪器的使用寿命。
希望本文对您有所帮助。
智能压力效验仪的使用说明
1、压力校验仪在使用时，请将仪器拧入手操压力泵上“标准仪表"接口。
压力校验仪
2、快接头用所配高压软管连接被检仪器即可校验。
3、电源开、关键：按“开"键打开，LCD 显示测量状态；按“关"键，仪表关机，切断电源。
4、校零键：测量前，按一下：“校零"键，仪表自动将传感器的零点数值采集并送处理器CPU进行处理，保证仪表所测数据为实际压力值。
5、压力键：开机后LCD右下角显示该仪表的压力单位，若使用中按“单位"键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2"中任何一种单位时，按一下“压力"键，仪表自动切换到出厂时设置压力单位档上。
需要显示测量电流时，在仪表显示单位为MPa(或KPa)时，按一下“压力"键，面板上对应的电流指示灯亮，即为测量电流状态。
压力校验仪的压力量程与压力泵的配置：压力校验仪的压力量程根据用户的要求配置，如果的带真空的压力校验仪，压力量程最大在-95KPa~2.5MPa，这款压力校验仪只需要配置内置式压力泵，一般0~6MPa以内的压力校验仪都可以配置内置式压力表，而超过这个量程的压力就需要配置外置泵了。
压力表校验器的操作步骤
压力表校验器的操作步骤由于的用途最近几年来取得了专门大程度的拓展，除用来校验压力表外，还在其它压力测量仪表的校验和压力容器和密闭管路的承压实验等方面取得了普遍的应用。
总之，应用最为普遍的压力校验仪器无愧应数这种。
压力表校验器利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。
旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。
查验压力表时：(1)打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。
(2)关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。
查验真空表时：(1)清除校验器内部传压介质。
(2)关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。
(3)关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。
压力表校验步骤/流程Posted by结构图：1.手摇螺杆泵2.油泵3.单项阀门4.导管5.底座安装：1.校验器应放在便于操作的工作台上，必需维持水平。
2.校验器的工作环境温度为+20±10℃，周围空气不得含有侵蚀性气体。
3.校验器不得受震动；工作台上需铺上橡皮垫。
4.利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。
旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。
利用：5.操作步骤：查验压力表时：（1）打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。
（2）关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。
查验真空表时：（1）清除校验器内部传压介质。
（2）关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。
（3）关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。
