工地扬尘在线监测系统说明书模板
工地扬尘噪声在线监测系统

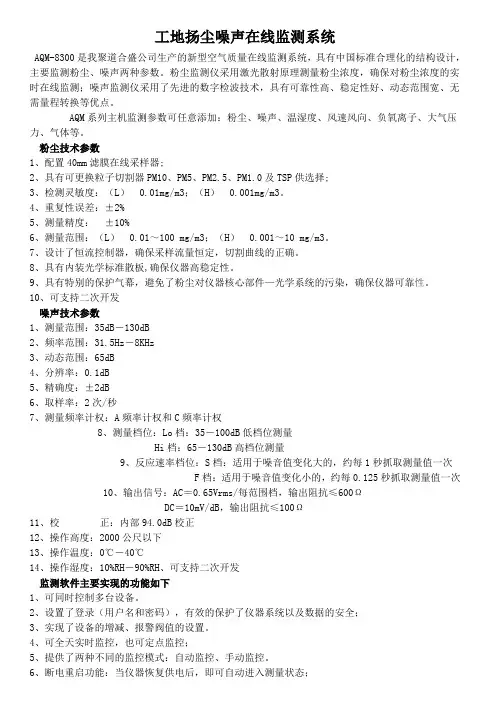

工地扬尘噪声在线监测系统AQM-8300是我聚道合盛公司生产的新型空气质量在线监测系统，具有中国标准合理化的结构设计，主要监测粉尘、噪声两种参数。
粉尘监测仪采用激光散射原理测量粉尘浓度，确保对粉尘浓度的实时在线监测；噪声监测仪采用了先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽、无需量程转换等优点。
AQM系列主机监测参数可任意添加：粉尘、噪声、温湿度、风速风向、负氧离子、大气压力、气体等。
粉尘技术参数1、配置40mm滤膜在线采样器;2、具有可更换粒子切割器PM10、PM5、PM2.5、PM1.0及TSP供选择;3、检测灵敏度：（L） 0.01mg/m3；（H） 0.001mg/m3。
4、重复性误差：±2%5、测量精度：±10%6、测量范围：（L） 0.01～100 mg/m3；（H） 0.001～10 mg/m3。
7、设计了恒流控制器，确保采样流量恒定，切割曲线的正确。
8、具有内装光学标准散板,确保仪器高稳定性。
9、具有特别的保护气幕，避免了粉尘对仪器核心部件—光学系统的污染，确保仪器可靠性。
10、可支持二次开发噪声技术参数1、测量范围：35dB－130dB2、频率范围：31.5Hz－8KHz3、动态范围：65dB4、分辨率：0.1dB5、精确度：±2dB6、取样率：2次/秒7、测量频率计权：A频率计权和C频率计权8、测量档位：Lo档：35－100dB低档位测量Hi档：65－130dB高档位测量9、反应速率档位：S档：适用于噪音值变化大的，约每1秒抓取测量值一次F档：适用于噪音值变化小的，约每0.125秒抓取测量值一次10、输出信号：AC＝0.65Vrms/每范围档，输出阻抗≤600ΩDC＝10mV/dB，输出阻抗≤100Ω11、校正：内部94.0dB校正12、操作高度：2000公尺以下13、操作温度：0℃－40℃14、操作湿度：10%RH－90%RH、可支持二次开发监测软件主要实现的功能如下1、可同时控制多台设备。
南京市建设工地扬尘智能监控指导手册(试行)

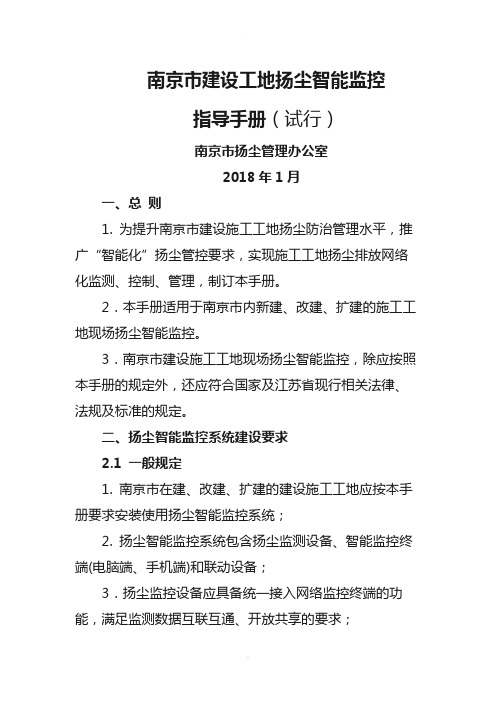

南京市建设工地扬尘智能监控指导手册（试行）南京市扬尘管理办公室2018年1月一、总则1. 为提升南京市建设施工工地扬尘防治管理水平，推广“智能化”扬尘管控要求，实现施工工地扬尘排放网络化监测、控制、管理，制订本手册。
2．本手册适用于南京市内新建、改建、扩建的施工工地现场扬尘智能监控。
3．南京市建设施工工地现场扬尘智能监控，除应按照本手册的规定外，还应符合国家及江苏省现行相关法律、法规及标准的规定。
二、扬尘智能监控系统建设要求2.1 一般规定1. 南京市在建、改建、扩建的建设施工工地应按本手册要求安装使用扬尘智能监控系统；2. 扬尘智能监控系统包含扬尘监测设备、智能监控终端(电脑端、手机端)和联动设备；3．扬尘监控设备应具备统一接入网络监控终端的功能，满足监测数据互联互通、开放共享的要求；4．扬尘智能监控系统应在项目开工前完成安装及调试工作，并于整个施工期间24 小时监控；5. 扬尘智能监测系统使用期间要定期开展扬尘监测设备的运行维护工作;6．扬尘监控数据应接受监管部门的监督，确保上传数据真实、有效。
2.2 扬尘智能监控系统组成2.3 扬尘智能监控系统性能参数2.3.1 监测设备1．根据当前工地扬尘防治要求，监控系统必须要监测的项目为：PM10、PM2.5、温度、湿度、风速、风向及噪声。
监测点PM10的浓度值作为工地扬尘管控的主要指标。
2．颗粒物（PM10、PM2.5）传感器技术指标：测量参数：PM10、PM2.5测量原理：光散射测量范围：0～1000 μg/m3检出限：5μg/m3采样周期：3～5 分钟工作温度：-30 ℃～+50 ℃3．其他参数传感器技术指标应符合以下标准：4．显示设备：（1）外壳防护等级应满足防护等级IP65 适应恶劣环境的箱体设计；（2）环境亮度自动调节，显示内容在昼夜间均可保持清晰。
注：施工单位自行采购的扬尘智能监控系统，需要第三方检测机构提供该系统颗粒物（PM10、PM2.5）监测数据与大气颗粒物国标法（微量振荡天平法或β射线法专业设备）监测数据的比对测试报告，长期测试误差控制在15%以内，比对时间不少于15 天。
