地下水监测系统
地下水资源监测系统实施方案
地下水资源监测系统实施方案一、背景介绍地下水作为重要的水资源之一，在人类生活和生产中发挥着重要作用。
为了科学、有效地管理和保护地下水资源，建立一套完善的地下水资源监测系统是必不可少的。
本方案旨在设计和实施一个功能齐全、可靠且可持续的地下水资源监测系统，帮助相关部门进行地下水资源的动态监测和管理。
二、目标与任务1.目标：建立地下水资源监测系统，实现对地下水资源的全面、准确监测，助力科学的水资源管理决策。
2.任务：(1)设计并构建监测系统硬件平台，包括传感器、数据采集装置、通信设备等。
(2)开发监测系统软件平台，包括数据采集、分析、存储和展示功能。
(3)建立地下水监测网点，分布在环境敏感地区和水资源重要保护区域。
(4)对监测数据进行分析和评估，撰写监测报告。
(5)提供监测数据支持水资源管理部门的决策制定。
(6)定期维护和更新监测系统设备和软件以确保其正常运行。
三、实施步骤1.系统设计与布局(1)根据地下水资源特点和监测需求，确定监测参数，包括地下水位、地下水质量等。
(2)设计并布置监测井网，确定监测井的位置和数量，确保足够的空间覆盖范围。
(3)配置传感器和数据采集装置，安装在监测井内进行数据采集。
2.硬件设备的采购与安装(1)根据系统设计需求，购买传感器、数据采集装置、通信设备等硬件设备。
(2)对硬件设备进行测试和调试，保证其正常工作。
(3)安装硬件设备，并进行防护措施，以确保其稳定运行和可靠性。
3.软件平台开发与应用(1)开发监测系统软件平台，包括数据采集、分析、存储和展示功能。
(2)配置数据库和数据服务器，存储和管理监测数据。
(3)开发数据分析和决策支持工具，帮助水资源管理部门进行地下水资源评估和决策制定。
4.监测数据采集与分析(1)配置定期采集频率，定时采集监测数据，确保数据的准确性和连续性。
(2)对采集的数据进行质量控制和处理，确保数据的可信度。
(3)进行数据分析和评估，绘制监测数据图表和报告，为水资源管理部门提供决策支持。
地下水监测系统教学
某地质灾害预警区地下水监测系统案例分析
监测目的
实时监测地质灾害预警区地下 水水位、压力等参数，预防地
质灾害的发生。
数据分析
通过数据分析软件，对采集的 数据进行实时处理、分析和预 警。
系统构成
该系统包括地下水水位计、压 力传感器、数据采集与传输设 备等。
实施效果
该系统有效提高了地质灾害预 警的准确性和及时性，降低了 因地质灾害造成的人员伤亡和
通过对地下水资源的监测和分析，可 以合理开发利用地下水资源，促进水 资源的可持续利用。
地下水监测系统可以及时发现异常情 况，如水位骤降、水质恶化等，及时 发出预警，为应急处置提供支持。
地下水监测系统的组成和功能
监测设备
包括水位计、水质分析仪、流量计等设备 ，用于实时监测地下水的水位、水质、流 量等参数。
用需求。
地下水监测系统的应用前景和挑战
应用前景
地下水监测系统在环境保护、水资源 管理、地质灾害预警等领域具有广泛 的应用前景，能够为政府决策和社会 发展提供科学依据。
挑战
地下水监测系统在实际应用中面临诸 多挑战，如设备安装和维护困难、数 据安全和隐私保护等问题，需要加强 技术研发和政策支持。
地下水监测系统的未来发展方向和趋势
地下水监测系统在城市供水中的应用
城市供水是地下水监测系统的重要应用领域之一。通过实时监测地下水位、水质 和水温等参数，可以及时掌握城市供水水源的状况，确保供水安全。
地下水监测系统还可以为城市供水规划提供数据支持，帮助决策者制定合理的供 水方案，优化水资源配置。
地下水监测系统在农业灌溉中的应用
在农业灌溉领域，地下水监测系统发挥着重要作用。通过对 地下水位、水质和水温的监测，可以指导农民合理安排灌溉 时间和水量，提高灌溉效率，减少浪费。
地下水动态监测、地下水动态监测系统
定期检测地下水水质，评估地下水污染状况及变化趋势。
详细描述
通过采集地下水样本，利用化学分析、光谱分析等手段，对地下水中的溶解氧、 浊度、总硬度、氨氮等指标进行检测，评估地下水的水质状况及变化趋势，为 地下水资源的保护和治理提供依据。
地下水流速与流向监测
总结词
测定地下水流速与流向，了解地下水流动规律。
数据分析应采用统计学、水文学等相关学科的方法和技术，对地下水动态 变化进行深入分析。
数据处理与分析技术应具备可视化功能，能够将处理后的数据以图表、报 表等形式呈现，便于理解和应用。
04
地下水动态监测系统的 应用与案例分析
城市地下水动态监测
城市地下水动态监测是保障城市供水 安全的重要手段，通过对地下水位、 水质等指标的实时监测，及时发现和 解决地下水污染、过度开采等问题。
工业区地下水动态监测
工业区地下水动态监测是保障工业生产安全的重要手段，通过对地下水位、水质等指标的实时监测， 预防和解决地下水污染、地面沉降等问题。
案例分析：上海市某工业区通过建立地下水动态监测系统，及时发现和处理了工业废水渗漏问题，避 免了地下水资源的进一步污染。
地下水污染治理中的地下水动态监测
重要性
地下水动态监测对于了解地下水资源 的状况、评估其质量和数量、预测其 未来变化趋势以及制定合理的管理措 施等方面都具有重要意义。
地下水动态监测的目的与任务
目的
地下水动态监测的主要目的是了解和掌握地下水的动态变化情况，为地下水资源的管理和保护提供科学依据。
任务
地下水动态监测的任务包括长期、连续地观测和记录地下水的各项指标，分析其变化规律和影响因素，评估其质 量和数量，预测其未来变化趋势等。
数据共享与智能化管理

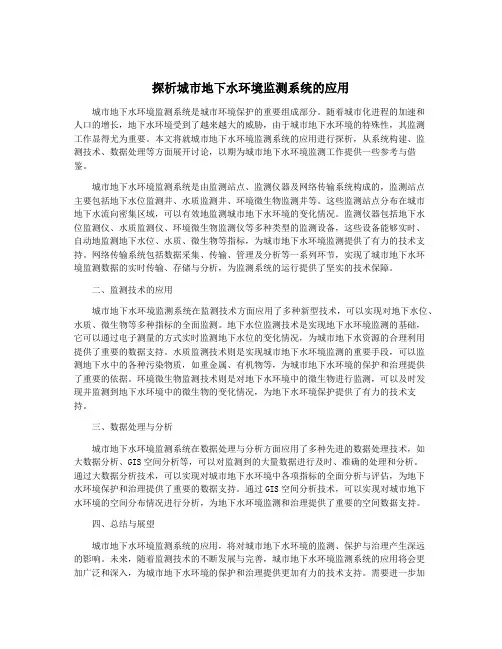

探析城市地下水环境监测系统的应用
探析城市地下水环境监测系统的应用城市地下水环境监测系统是城市环境保护的重要组成部分。
随着城市化进程的加速和人口的增长，地下水环境受到了越来越大的威胁，由于城市地下水环境的特殊性，其监测工作显得尤为重要。
本文将就城市地下水环境监测系统的应用进行探析，从系统构建、监测技术、数据处理等方面展开讨论，以期为城市地下水环境监测工作提供一些参考与借鉴。
城市地下水环境监测系统是由监测站点、监测仪器及网络传输系统构成的，监测站点主要包括地下水位监测井、水质监测井、环境微生物监测井等。
这些监测站点分布在城市地下水流向密集区域，可以有效地监测城市地下水环境的变化情况。
监测仪器包括地下水位监测仪、水质监测仪、环境微生物监测仪等多种类型的监测设备，这些设备能够实时、自动地监测地下水位、水质、微生物等指标，为城市地下水环境监测提供了有力的技术支持。
网络传输系统包括数据采集、传输、管理及分析等一系列环节，实现了城市地下水环境监测数据的实时传输、存储与分析，为监测系统的运行提供了坚实的技术保障。
二、监测技术的应用城市地下水环境监测系统在监测技术方面应用了多种新型技术，可以实现对地下水位、水质、微生物等多种指标的全面监测。
地下水位监测技术是实现地下水环境监测的基础，它可以通过电子测量的方式实时监测地下水位的变化情况，为城市地下水资源的合理利用提供了重要的数据支持。
水质监测技术则是实现城市地下水环境监测的重要手段，可以监测地下水中的各种污染物质，如重金属、有机物等，为城市地下水环境的保护和治理提供了重要的依据。
环境微生物监测技术则是对地下水环境中的微生物进行监测，可以及时发现并监测到地下水环境中的微生物的变化情况，为地下水环境保护提供了有力的技术支持。
三、数据处理与分析城市地下水环境监测系统在数据处理与分析方面应用了多种先进的数据处理技术，如大数据分析、GIS空间分析等，可以对监测到的大量数据进行及时、准确的处理和分析。
通过大数据分析技术，可以实现对城市地下水环境中各项指标的全面分析与评估，为地下水环境保护和治理提供了重要的数据支持。
地下水监测系统（超低功耗RTU）
地下水监测系统（超低功耗RTU）地下水监测系统-----------超低功耗RTU（GPRS/WIFI/RS485)针对国内现阶段地下水监测的“高标准、高质量、高优化”的要求，北京安控科技股份有限公司自主研发的一款精简、高可靠及经济型的数据采集仪E3805_eco水文水资源监测终端机，结合高质量、高性能的传感器SMR02型地下水水位传感器使用。
配合地下水监测部门合理的监测点部署、科学的数据分析，真正实现了地下水监测现场的全面感知，数据的可靠传输，中心的智能处理。
系统建设地下水监测系统使用可靠的传感器执行现场情况测量，通过微功耗智能数据采集仪将数据送达数据中心，根据客户需求定制数据分析展示软件平台，结合客户选点监测点的布置可真正地实现了现场全面感知，数据可靠传送，中心智能处理。
用户层服务器层传输层感知层系统结构图（图1-1）卓越品质免市电供应, 内建使用寿命10 年锂电池，可连续运转5 年以上。
3G/GPRS/CDMA 5 频段800/850/1700/1900/2100 MHz 全球覆盖电信网络大容量存储，并循环式记录，固态Flash容量: 16MB。
数据采集仪和水位传感器均具备全密闭IP68 等级防水坚固外壳, 数据采集仪设备可连续浸水 5 米深。
工作温度-30~85°C, 工作湿度：0~100% RH1~3 秒线上即时测量高稳定度、零漂移自动采集数据，云计算存储操作，可随时随地监控现场状况。
?支持标准Modbus RTU/TCP通讯协议，免费提供软件开发接口。
易操作、易维护2.4’背光LCD 显示屏幕, 可实时显示传感器及I/O 数值, 系统及通讯状态, 单位等;显示内容自行选择设定。
软、硬件模块化设计便于二次开发。
提供基于Windows平台数据库访问中间件ODBC资料自动采集软件，提供ODBC方式，供MYSQL/SQL等数据库存取。
AQCFG配置软件界面友好，配置方便。
支持远程管理功能，可以实现远程参数设置。
地下水资源监测系统实施方案
地下水资源监测系统实施方案一、概述地下水是我国主要的水源之一，随着城市化进程的加快和人口的增加，对地下水的需求也越来越大。
然而地下水的开采和利用必然会对地下水环境产生影响，因此需要对地下水进行监测和管理，以保证其可持续利用。
二、地下水资源监测系统的意义地下水资源监测系统是保障地下水安全和可持续利用的重要工具。
通过监测地下水位、水质、水量等关键指标，可以了解地下水的动态变化，及时发现异常情况，提前进行预警和预测，为地下水资源管理和保护提供基础数据。
三、地下水资源监测系统的内容（一）监测点的建立和选择：根据地下水分布特点、利用情况、地质地形等因素，建立适宜的监测点，选择监测参数，制定采样计划。
（二）监测设备和方法：选择合适的监测设备和方法，包括水位计、水质分析仪、流量计等，确保数据质量可靠。
（三）数据采集和处理：采用自动化数据采集技术，实时、连续地记录地下水位、水质、水量等关键指标，将数据传输到监测中心进行处理和分析。
（四）监测结果分析和应用：根据监测结果，分析地下水变化趋势、污染情况等，进行水资源评价和管理，制定合理的地下水开采方案，提高地下水利用效率。
四、地下水资源监测系统的实施方案（一）建立监测网络：根据地下水分布特点和利用情况，建立地下水资源监测网络，确定监测点的数量、位置和监测参数。
（二）采用先进技术：选择现代化的监测设备和方法，采用数据传输和处理技术，实现自动化、数字化监测。
（三）建立监测中心：建立地下水资源监测中心，对采集的数据进行处理、分析和评价，形成水资源动态监测系统。
（四）建立应急预案：制定地下水资源应急预案，对可能出现的突发事件进行预测、预警和应对，保证地下水资源的安全和可持续利用。
（五）加强人才培养：加强地下水资源监测和管理人才的培养，提高水资源管理和保护的专业化水平。
总之，地下水资源监测系统是保障地下水安全和可持续利用的重要手段，其实施方案需要全面、科学和可操作性。
通过地下水资源监测系统的建立和运行，可以为地下水资源管理和保护提供可靠数据和信息支持。
国家地下水监测系统数据治理技术和体系
第 6 期2023 年 12 月NO.6Dec .2023水利信息化Water Resources Informatization0 引言国家地下水监测工程共建设国家级地下水自动监测站 20 469 个，建成覆盖全国的国家地下水自动监测系统，监测站网密度和频次显著提高，水位、水温、水质等自动监测信息通过地下水监测站 RTU 设备由公网每日发送至国家地下水监测系统接收平台。
2022 年，国家地下水自动监测系统共约产生 2.46 亿条数据，自运行以来累计接收及发送的数据量超过 12 亿条。
现代化水文监测技术带来了海量监测数据，数据的处理和管理面临巨大挑战[1]。
地下水监测工程虽然建设了大量站点，但监测站仍存在分布不均匀的情况，部分地下水超采区站点密度不足或密度处于 GB/T 51040—2014《地下水监测工程技术规范》[2]规定的密度下限。
另外，国家地下水监测工程要求地下水自动监测系统数据月到报率和交换率不低于 95%，完整率不低于 90%，虽然目前国家地下水监测系统实际运行“三率”高于《地下水监测工程技术规范》要求，但仍无法实现所有监测站点全部到报。
地下水自动监测在采集、传输、解析数据的过程中，虽然单站异常率较低，但由于总站数多，实时监测数据量较大，故异常数据总量仍较大。
为确保监测数据可以为治理考核、科学评价提供坚实基础，避免由于舍弃数据或数据不准确带来的成果偏差，充分发挥工程和数据效益，地下水监测数据和数据应用必须做到提质增效及精益求精。
目前，地下水数据处理还存在经验、认知、方法不足的情况，地下水数据治理尚未形成数据治理体系，存在的主要技术问题包括：1） 海量历史数据和实时数据整合处理难度大、复杂性高。
地下水监测数据来源多样，包括历史人工监测、国家站自动监测、地方站监测、外部委共享交换等数据，由于不同时期的建设标准不一致，地下水监测历史上还存在大量未整编数据，实时入库的数据须在某一规则下与历史资料在完整性、一致性、准确性、合理性、代表性[3]等维度相衔接，地下水数据治理缺少完整的治理体系且无可借鉴的规则和技术经验。
地下水监测系统方案地下水监测方案
监测指标与频次确定
监测指标
包括水位、水温、水质（如pH值、 溶解氧、浊度、总硬度等）以及其他 相关参数。
监测频次
根据地下水动态变化规律和实际需要 ，合理确定不同监测指标的采样频次 和时间间隔。
数据采集与传输方案
数据采集方式
采用自动化或半自动化的方式进行数据采集，如使用水位计、温 度计、水质分析仪等设备进行实时监测。
数据传输方式
根据实际情况选择有线或无线传输方式，确保数据传输的稳定性和 可靠性。
数据处理与存储
建立完善的数据处理和存储系统，对采集到的数据进行处理、分析 和存储，以便后续的监测数据分析和评估。
04
地下水监测系统实施
法规与标准更新
关注相关法规和标准的更新动态，确保地下水监测系统的合法性和规 范性。
05
地下水监测系统案例分析
案例一：某地区地下水监测系统建设
监测点布设
根据该地区的地理、地质和水文条件，合 理设置监测点位，确保覆盖整个区域。
监测目的
实时监测某地区地下水的水位、水 质、水温等参数，评估地下水资源 的状况，为水资源管理和保护提供
结论总结
地下水监测系统方案实施后，地下水 的水质和水量得到了有效监测，为水 资源管理和保护提供了科学依据。
地下水监测系统的建设和管理需要综 合考虑多种因素，包括技术、经济、 环境和社会等方面，以确保系统的可 持续性和有效性。
该方案采用了先进的技术手段和设备， 提高了监测的准确性和可靠性，为决 策者提供了更加全面和及时的信息。
该方案的实施对于保护地下水资源、 保障人民健康和促进可持续发展具有 重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 朴归信息科技由来自爱尔兰利默瑞克大学的海归博士组建。 团队 在物联网顶层设计，基于Hadoop的快速开发平台以及CPU底层 驱动级大数据处理有一系列核心技术。尤其公司提出的物联网顶 层设计，得到了IEEE院士Mohsen Guizani的肯定（Wireless Communications IEEE, 23, pp. 10-16, 2016）。" • 朴归科技是南京秦淮区321人才企业。团队有国家科技支撑计划、 欧盟平行线2020、爱尔兰IRC、国家自然科学基金等项目经验， 能担任物联网云平台和大数据平台的研发，其中包括协议、终端 设备、移动开发、企业级应用开发、云计算和数据挖掘算法研发。 尤其是地下水监测系统的研发
WELL COVERED AND EFFICIENT 地下水监测解决方案
地下水监测系统产品
• Android • Android平台是采用Volley插件开发， 具有很优秀的扩展性。目前地下水监 测系统Android支持"H地下水埋深 ","C瞬时水温","PJ当前降水量","PT 降水量累计值","Z瞬时河道水位 ","WP1水压","VT电源电压"在线监 测。
高精度投入式水位计
• 水位计是用来测量河流、湖泊、水库、水池、水井等水位的一种 地下水监测系统智能仪表。研发的是24位0.1%的高精度IP68防 水投入式水位计。 投入式水位计基于水体静压与水体高度成正 比的原理，采用扩散硅或陶瓷敏感元件将静压信号转换成电信号， 地下水监测系统产品 再经温度补偿和线性修正后，对外输出标准的水位模拟量信号。 投入式水位计具备精确度高、稳定性好、防水性能强、安装方便 等特点，可广泛用于各种水体的水位测量，并可适应较小的安装 空间。但由于设备投入式的安装方式，其测量精度易受水温和含 沙量的影响。
• 水文监测大数据平台是地下水位、雨量等监测参数的统一平台，平台采用地下水监测系统云平 台技术，支持万台数据并发和实时状态展示，可以图形化的展示监测数据，并实现数据查询， 统计分析等功能，朴归云平台支持B/S系统访问，和Android远程访问，符合市、省或国家级 的综合监测平台数据接口规范，方便对接。
地下水监测系统产品
• 产品特性 • 地下水监测系统水文遥测终端机支持实时 在线或定时唤醒的工作模式； 控制系统具 有隔离DO输出、隔离的485接口、420mA输出；模拟量、脉冲、数字量输入； 支持远程参数设置和程序升级； 产品采用 32位处理器和实时操作系统； 产品采用 低功耗设计，可市电供电、太阳能供电、 电池供电； 通过Web浏览器查看相对应 地点地下水监测系统水文实时信息
地下水监测系统产品
• 地下水监测系统水文遥测终端机支持实时 在线或定时唤醒的工作模式； 控制系统具 有隔离DO输出、隔离的485接口、420mA输出；模拟量、脉冲、数字量输入； 支持远程参数设置和程序升级； 产品采用 32位处理器和实时操作系统； 产品采用 低功耗设计，可市电供电、太阳能供电、 电池供电； 通过Web浏览器查看相对应 地点地下水监测系统水文实时信息
高精度投入式水位计
地下水监测系统产品
顶级制作-风场气象动态水联网平台
顶层设计
地下水监测系统产品云平台
Hale Waihona Puke 地下水监测系统产品• 地下水监测系统介绍 • 地下水监测系统由地下水位遥测终端一体机、Gprs或NB-IoT通信网络、水文监测大数据管理 平台组成 • 万台设备实时在线的实施案例； 积累了物联网平台运维的市场经验和产品研发实力。 • 地下水位遥测终端一体机，主要由朴归1802型遥测终端机、投入式水位计等组成。1802遥测 终端机是一款低功耗、IP68高防护等级、可以连接多种传感器的监测设备，采用Gprs或NBIoT通信，适用于不具备供电条件、井下等恶劣环境下的数据采集、存储、传输等。该设备安 装于地下水位监测井内。 • 遥测终端机将采集到的来自水位计的信号通过GPRS或NB-IoT传输到监测中心，完成流量数据 的上报功能，供上位机分析处理，是连接现场地下水监测系统设备和监测中心之间纽带。
