最新煤矿地表沉陷岩移观测设计
矿井岩移观测方案
矿井岩移观测方案矿井岩移是指由于围岩应力作用及其与巷道交界面的相互作用引起的岩体破裂、滑动或变形现象。
岩移是矿山开采过程中的一个重要问题，可能导致采掘安全事故和资源浪费。
为了监测矿井岩移情况，制定合理的观测方案至关重要。
观测方案应包括观测的目标、观测的方法、观测设备的选择、观测频率和观测时机等。
1.观测目标：观测目标是了解矿井岩移的发生、发展和演化特征，预测岩移危险性，指导矿山安全生产。
观测目标应明确，并根据具体情况确定。
2.观测方法：观测方法可采用定点观测法、连续观测法和间歇观测法。
-定点观测法：选取固定点位，通过测量点位的位移变化来判断岩移情况。
可以采用GPS定位技术、激光测距技术等。
-连续观测法：通过安装传感器设备，实现对岩体位移的实时连续监测。
传感器设备可以是应变计、位移传感器、倾角传感器等。
-间歇观测法：按照规定的频率进行岩体位移观测，可以利用全站仪进行岩壁测量、侧向位移测量等。
3.观测设备选择：观测设备的选择应根据具体的岩移类型和观测方法来确定。
例如，对于断裂岩体的观测，可以选用应变计观测设备，对于滑移岩体的观测，可以采用位移传感器等设备。
4.观测频率和观测时机：观测频率应根据岩移的发展情况和特点来确定。
对于稳定的岩体，观测频率可以适当降低；而对于危险性较大的岩体，观测频率应增加。
观测时机可选择在矿山生产前、生产过程中和生产后等时期。
5.数据分析与报告：观测数据的分析是观测方案的重要组成部分。
观测数据应按照一定的方法进行处理和分析，得到有意义的结果。
观测结果应及时编制观测报告，向有关部门和人员进行通报和解释。
总之，矿井岩移观测方案应该根据具体情况确定观测目标、选择合适的观测方法和设备、确定观测频率和观测时机，并对观测数据进行分析和报告。
这样可以为矿山安全生产提供有效的监测和预警手段，保障人员和设备的安全。
唐阳煤矿230综采面地表岩移观测设计
唐阳煤矿230综采面地表岩移观测设计摘要：对于煤矿来讲，一方面要实现安全高效的生产，另一方面，又要考虑到地面村庄、道路与桥梁等地物的保护问题。
因此，如何实现开采保护直接关系到矿山可持续发展。
没有达到充分采动，使确定的地表岩移参数有局限性。
为了准确地确定唐阳矿区地表岩移参数，做好矿区的“三下”开采设计，及塌陷土地赔偿、综合治理等项工作，监测采动区地表岩移数据，准确的岩移参数，分析辛庄村内建筑物采动影响程度，对唐阳煤矿安全生产具有重要指导意义。
关键词：煤矿；“三下”开采；岩移参数；指导意义一、地表岩层移动观测项目提出230工作面采宽为140m，长度为592m，工作面煤3为气煤;总煤厚4.5～6.0m，平均5.2m，煤层结构简单，煤层倾角在10゜至15゜之间，平均12゜。
煤层普式硬度系数f=3。
上山埋深为342m，下山埋深为396m，平均埋深为369m，地势平坦，地面标高在+40.0~+42.6m。
四周均未采动。
该项目研究目标：确定首采区230综采面地表岩层移动参数及地表移动规律，做到预测预报，确保安全生产。
二、综采面观测站设计及布设为了充分反映地表移动与变形规律，分别沿矿体走向和主断面布设观测线。
为保证其观测质量，观测线应有足够的长度。
1、观测站设计（1）设计所用参数的确定唐阳煤矿煤系地层上覆岩性可定为中硬，参照《煤矿测量手册》及以前开展的地表岩移观测数据，并类比地质采矿条件类似矿山，走向、上山及下山移动角值均取75゜，并考虑调整值20゜。
（2）平面位置设计(a)走向观测线的设计根据最大下沉值，在倾向主断面上确定出地表最大下沉点，通过该点沿矿体走向做剖面线，即得到走向观测线平面位置，并且依据移动角值确定开采影响范围的边界点。
230综采面地表岩移观测站沿走向布设一条观测线。
(b)倾向观测线的设计倾向观测线位于主断面内，和走向观测线垂直，在走向主断面图上自开切眼用(δ-Δδ)角和Φ角向工作面推进方向划线交地表于E点，倾向线必须在工作面推进方向上超过E点的位置。
济三煤矿123上04面岩移观测站设计

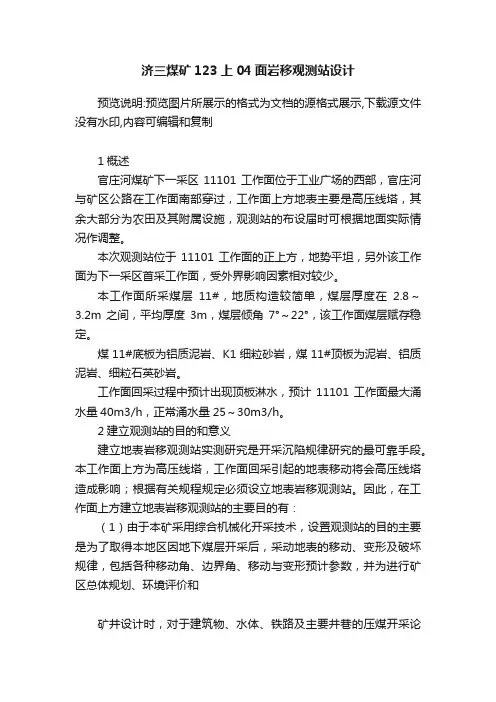

济三煤矿123上04面岩移观测站设计预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1概述官庄河煤矿下一采区11101工作面位于工业广场的西部，官庄河与矿区公路在工作面南部穿过，工作面上方地表主要是高压线塔，其余大部分为农田及其附属设施，观测站的布设届时可根据地面实际情况作调整。
本次观测站位于11101工作面的正上方，地势平坦，另外该工作面为下一采区首采工作面，受外界影响因素相对较少。
本工作面所采煤层11#，地质构造较简单，煤层厚度在2.8～3.2m之间，平均厚度3m，煤层倾角7°～22°，该工作面煤层赋存稳定。
煤11#底板为铝质泥岩、K1细粒砂岩，煤11#顶板为泥岩、铝质泥岩、细粒石英砂岩。
工作面回采过程中预计出现顶板淋水，预计11101工作面最大涌水量40m3/h，正常涌水量25～30m3/h。
2建立观测站的目的和意义建立地表岩移观测站实测研究是开采沉陷规律研究的最可靠手段。
本工作面上方为高压线塔，工作面回采引起的地表移动将会高压线塔造成影响；根据有关规程规定必须设立地表岩移观测站。
因此，在工作面上方建立地表岩移观测站的主要目的有：（1）由于本矿采用综合机械化开采技术，设置观测站的目的主要是为了取得本地区因地下煤层开采后，采动地表的移动、变形及破坏规律，包括各种移动角、边界角、移动与变形预计参数，并为进行矿区总体规划、环境评价和矿井设计时，对于建筑物、水体、铁路及主要井巷的压煤开采论证提供评价依据；（2）为安全合理的留设保安煤柱提供技术参数，也为安全合理开采保安煤柱提供理论依据；（3）为开展建筑物、水体、铁路及主要井巷煤柱的开采提供变形预计方法，以便在进行“三下”采煤时，为合理布设工作面和选定开采顺序、制订建（构）筑物及河堤加固保护措施提供依据；（4）由于综合机械化开采地表沉陷变形的特殊规律，为了寻求在观测站布设方法、观测手段、研究内容及分析方法等方面的合理性。
煤矿地表岩移观测招标技术要求
煤矿地表岩移观测招标技术要求一、项目背景。
咱们这煤矿啊，地下一采动，地表就像个调皮的小孩，到处晃悠（岩移嘛）。
为了搞清楚这地表岩移到底是咋回事，啥规律，可不能糊里糊涂的，所以就有了这个地表岩移观测项目，这可关系到咱煤矿的安全、生产规划啥的，重要得很呢！二、观测区域及范围。
1. 具体区域。
要把咱煤矿开采影响到的地表范围都给划进去。
这个范围啊，得根据现有的开采计划，从那些已经开采的区域，一直到未来几年可能开采的区域周边，就像给这些区域盖上一个“观测大网”。
简单来说，就是从[具体的起始坐标，比如X1，Y1]到[结束坐标，比如X2，Y2]这片地方，具体坐标以咱煤矿现有的图纸为准哈。
2. 特殊区域关注。
那些靠近居民区、重要建筑物（像村里的祠堂、学校啥的）还有铁路、公路的地方，得重点观测。
这些地方要是因为岩移出了啥问题，那可就麻烦大啦。
三、观测内容。
1. 位移观测。
水平位移。
要能精确地测量地表在东西方向和南北方向上的移动距离。
就像看一个小蚂蚁在平面上是怎么横着爬、竖着爬的一样，得知道这地表在水平面上到底跑哪儿去了。
测量的精度呢，怎么着也得达到[X]毫米，这可不是随便说说的，是为了能准确掌握岩移情况。
垂直位移。
也就是地表是往上拱了还是往下陷了，这个更得小心测量。
毕竟地表下陷太多的话，可能就会有房子开裂、道路变形这些事儿。
测量精度要达到[Y]毫米，这样咱们心里才有底。
2. 变形观测。
要观测地表的倾斜情况。
就好比看一个桌子是不是歪了，是朝哪个方向歪的，歪了多少度。
这倾斜的测量精度要达到[Z]度，这样就能知道地表有没有“站不稳”的趋势。
还有地表的曲率变形也得测。
想象一下地表像个弯曲的板子，哪里弯得太厉害，哪里弯得比较平缓，这个曲率的测量精度也要达到[具体精度数值]。
四、观测方法及技术要求。
1. 观测点设置。
观测点得像棋盘上的棋子一样，有规律地分布在观测区域内。
一般的区域呢，每隔[具体间距，比如50米]就得设一个点。
1105工作面地表岩移观测设计方案
3-3-2盘州市煤炭开发总公司盘县老沙田煤矿1105采煤工作面地表岩移观测设计方案编制单位：地测科编制日期：2021年04月05日老沙田煤矿会审意见表老沙田煤矿1105采煤工作面地表岩移观测设计方案对煤矿地下开采导致的地面沉陷进行观测站设计并进行地表移动观测与分析，对于保障煤矿安全生产、预测地表沉陷范围、降低开采成本具有重要意义。
进行了地表移动站设计，采用实地观测法对采煤工作面进行地表移动观测，以获取本矿区特有条件下，因地下煤层开采后，引起的地表移动、变形及破坏规律，并计算获得各种移动角、边界角、最大下沉角、充分采动角等数据，提出适用于本矿的地表移动参数及预计方法，为矿区规划、环境评价、矿井设计、以及安全合理的留设保安煤柱提供理论依据。
一、采煤工作面地表岩移观测老沙田煤矿地面工业广场，有2020年8月2日由中介公司卫星定位坐标共4个GPS点，点位保存完好，成果可靠，可作为本项目连接测量工作的起算数据。
1105采煤工作面对应地表部分基本为坡地、山林，观测站埋设比较困难，地形陡峭，工作难度大，观测线尽可能布置成直线，根据实际地形条件，观测站、控制点距离可适当调整。
因此布设方案拟定为：沿走向每50m布设一个控制点，布设三条走向观测线（A、B、C），布置14个控制点，每条长度约200m，尽可能布置成直线，贯穿整个1105采煤工作面对应地表位置，受地形及工作面斜长影响，不布置倾向观测线。
（具体见1105采煤工作面地表移动观测布设图）二、观测内容、方法及精度要求（一）观测的主要内容地表移动观测的基本内容是在地下开采过程中，定期地、重复地测定观测线上各测点在不同时期内空间位置变化。
（二）观测的方法及精度要求地表移动观测工作可分为：观测站的连接测量、全面观测、控制点联测、地表破坏的测定和编录。
1、连接测量为了确定观测站与开采工作面之间的相互位置关系，应在观测站的所有控制点与矿区控制网之间进行测量，以确定控制点的平面位置和高程。
充填工作面地表移动观测技术设计

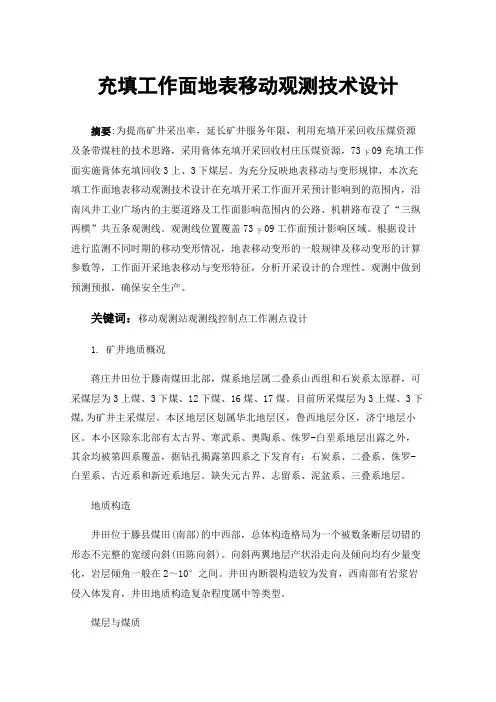

充填工作面地表移动观测技术设计摘要:为提高矿井采出率，延长矿井服务年限，利用充填开采回收压煤资源及条带煤柱的技术思路，采用膏体充填开采回收村庄压煤资源，73下09充填工作面实施膏体充填回收3上、3下煤层。
为充分反映地表移动与变形规律，本次充填工作面地表移动观测技术设计在充填开采工作面开采预计影响到的范围内，沿南风井工业广场内的主要道路及工作面影响范围内的公路、机耕路布设了“三纵两横”共五条观测线。
观测线位置覆盖73下09工作面预计影响区域。
根据设计进行监测不同时期的移动变形情况，地表移动变形的一般规律及移动变形的计算参数等，工作面开采地表移动与变形特征，分析开采设计的合理性。
观测中做到预测预报，确保安全生产。
关键词：移动观测站观测线控制点工作测点设计1. 矿井地质概况蒋庄井田位于滕南煤田北部，煤系地层属二叠系山西组和石炭系太原群，可采煤层为3上煤、3下煤、12下煤、16煤、17煤。
目前所采煤层为3上煤、3下煤,为矿井主采煤层。
本区地层区划属华北地层区，鲁西地层分区，济宁地层小区。
本小区除东北部有太古界、寒武系、奥陶系、侏罗-白垩系地层出露之外，其余均被第四系覆盖，据钻孔揭露第四系之下发育有：石炭系、二叠系、侏罗-白垩系、古近系和新近系地层。
缺失元古界、志留系、泥盆系、三叠系地层。
地质构造井田位于滕县煤田(南部)的中西部，总体构造格局为一个被数条断层切错的形态不完整的宽缓向斜(田陈向斜)。
向斜两翼地层产状沿走向及倾向均有少量变化，岩层倾角一般在2～10°之间。
井田内断裂构造较为发育，西南部有岩浆岩侵入体发育，井田地质构造复杂程度属中等类型。
煤层与煤质本井田含煤地层为石炭-二叠纪月门沟群太原组（C2P1t）及二叠纪月门沟群山西组(P1-2)。
含煤地层平均总厚为310m，共含煤19层，煤层平均总厚8.96m，含煤系数2.89%。
山西组含煤3层，其中3下煤层全区可采，3上煤层大部可采，2煤层局部可采，可采总厚度6 .96m左右，可采煤层的含煤系数为6.3 %。
矿区沉陷参数和位移、沉陷观测方案
***煤业有限公司煤矿关于矿区沉陷参数和位移、沉陷观测方案编制：审核：矿长：编制单位：××煤矿地测科20XX年1月会审意见1、会审日期：2、会审意见会审单位及人员签字：矿区沉陷参数和位移、沉陷观测方案说明：为了获得工作面最煤矿可靠的地表移动参数，掌握该工作面地质采矿条件下的地表移动规律，我矿建立了工作面地表移动观测站，进行工作面地表移动的观测和研究工作。
一、进行地表移动观测的意义和任务1.进行地表移动观测站的意义《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》第一章第十二条中规定：煤炭开采必然伴随着发生围岩及地表移动和变形。
各矿区的围岩及地表移动规律及有关参数具有地区特征，获取和积累有关围岩及地表移动的科学数据，是煤矿企业工程技术和有关业务主管部门的职责。
每个矿区应有计划、有目的在开展上述科学试验与现场勘测，综合分析，求取参数，总结规律，用于解决本矿区的开采沉陷问题。
生产矿井必须解决好建筑物下、铁路下和水体下（简称“三下”）安全、合理地开采煤炭和留设保护煤柱，必须开展地表移动和岩层移动的观测工作，掌握地表和岩层移动的基本规律。
为此，拟在+1653m井口沿冲沟上方及65#、61#、60#、59#煤层在此段地表采空区。
进行地表移动变形观测，研究开采引起的地表移动变化和破坏规律，以及地表移动与变形对地面建筑物的影响。
2.进行地表移动观测的任务煤矿开采引起岩层和地表移动的过程非常复杂，是地质、水文、开采、地形等多种因素综合影响的结果。
通过进行地表移动观测可以获取并确定以下数据，并获取相关关系：①分析特定采矿条件、地质条件与地表移动和变形的关系。
②地表在移动过程中的移动和变形特点及分布规律。
③地表移动和变形中的动态移动变化规律。
④用实测的移动变形参数确定矿区范围内建筑物的受破坏程度，有效地减少建筑物下压煤量，合理确定工作面的尺寸，提高煤炭采出率。
二、进行地表移动变形观测所依据的规程规定1.《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》，煤炭工业管理局制定，2000年。
3131首采工作面地表移动沉陷观测方案
3131首采工作面地表移动沉降观测实施方案一、设计地表移动观测站的目的和任务建立龙门峡南煤矿首采面的地表移动观测站，通过数据采集、处理、分析，获得该工作而地质采矿条件下准确可靠的地表移动变形参数和地表移动变形规律，为下一步的生产决策服务。
二、测区概况3131工作面地面位于邓家瓦厂、石朝门一带，地形为坡地，植被为灌木,地表有少量民房、交错小路和部分碎石公路,无高压铁塔、大的积水体。
相邻岩层有龙潭组、栖霞组。
3131工作面东与+478m北西翼回风大巷基本平行，西部为3133 工作面，中部为+400北西翼底板抽放巷。
3131工作面位于二叠系下统茅口组（Pim）,该段岩层岩性主要为薄层状粉晶灰岩，显水平层理，岩层倾向北西298。
，倾角25°〜29° , f=8〜10,其上覆岩层为龙潭组一段岩层，下覆岩层为栖霞组岩层。
3131工作面沉降观测整个测区面积约，经度107° 00' 〃 ~107。
01，”,纬度 30。
36' " "30。
37'"。
三、沉降观测方案1、精度要求（1）观测点及基点的初始值采用GPS四等平面控制测量。
（2）沉降观测采用5秒导线测量精度观测。
（3）高程控制采用5秒导线测量精度观测三角高程。
2、基准点的布设（1）基准点须埋设在工作面的沉降范围以外，位置稳定、易于长期保存的地方。
基准点采用混凝土浇筑永久点，并且基准点必须要有检核条件。
基准点不能少于3个。
（2）基准点应定期复测，复测周期应视基准点所在位置的稳定情况而定，在点位稳定后宜每季度或每半年复测一次。
当观测点变形测量成果出现异常或外界因素影响时，应及时进行复测，并对其稳定性、可靠性进行分析。
（3）基准点埋设后，应达到稳定后方可开始观测。
稳定期应根据观测要求与地质条件确定，标准埋石稳定期不宜小于10天。
（4）工作基点应在变形区域外相对稳定且不受施工影响的地点选埋，这些点应形成闭合环、节点网或附合路线。
煤矿开采工作面地表岩移观测站设计及地表移动分析
4210工作面地表移动观测站观测线布物探测绘有限公司,工程师,主要从事与测绘学院大地测量学与测量工程专
(3)动盆地线之间
2,3。
结果表明:走向线方向最大下沉点位于B120,下沉值为1007mm;同时倾斜值趋近于0,符合沉降最大下沉点附近倾斜趋近于0,负曲率的规律;同时水平变形曲线和曲率曲线相似,符合一般般规律。
(下转第228页)图2走向线变形曲线图
图3倾向线变形曲线图
189
Science&Technology Vision科技视界
生雷雨。
图1K指数在不同阈值条件下的雷雨概率
3结论
(1)桂林机场春季午后雷雨发生时,K指数>20℃的占比极高,达到91.7%。
(2)桂林机场春季午后K指数>39℃时对应的雷雨日数最多。
(3)桂林机场春季午后K指数>39℃时雷雨发生概率为最高,达到50.0%;其次是K指数在37-39℃时雷雨发生概率为20.0%。
【参考文献】
[1]王艳兰,王军君,伍静,王娟,刘国忠,李向红.广西3次强对流天气对比分析[J].干旱气象,2015,33(4):635-643. [2]梁维亮,屈梅芳,赖珍权,翟丽萍.广西雷暴天气预报指标研究[J].气象研究与应用,2014,35(3):15-19.。
煤矿地表沉陷岩移观测设计
煤矿222a01工作面地表沉陷观测设计2020年11月10日由于222a01工作面是大兴石板箐煤矿二采区C2煤层首采工作面，同时我矿对C2煤开采对地表的影响没有具体的观测资料数据，因此对该工作面应布设地表岩移观测站，详细了解222a01工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。
通过此次观测得到一系列技术资料和数据，为以后C2煤的合理、安全开采提供可靠依据，解决本采区的安全开采问题，并为留设保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。
为此我们对222a01工作面地表沉陷此设计。
呈上审批：编制：总工：矿长：目录本要求以《煤矿测量规程》和《工程测量规范》为标准制定，仪器以全站仪为主。
精度达到相应的要求。
二采区C2煤层首采工作面地表岩移观测技术要求 (1)一、前言 (1)二、工作面概况 (1)三、基本要求 (2)四、建立观测网 (3)1、建立观测基准点： (3)2、建立工作控制点网： (3)3、设置观测点线： (3)4、控制点和观测点的设置应符合下列要求： (4)五、施工标准 (4)六、观测工作 (6)七、观测资料的整理与分析 (8)八、成果的提交 (9)附录1：《222@01工作面地质说明书》 (10)附录2：观测站设计图 (10)222a01工作面地表岩移观测技术要求一、前言由于222a01工作面是大兴石板箐煤矿首采工作面，同时我矿对C2煤开采对地表的影响没有可靠完整的资料数据，因此对该工作面应布设地表岩移工作站，详细了解222a01工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。
通过此次观测得到一系列技术资料和数据，为以后C2煤的合理、安全开采提供可靠依据，为留设村庄、保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。
二、工作面概况首采222a01工作面的大概情况：顺槽长度1300米，工作面长度为520米。
煤层倾角平均为1°。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内蒙古友恒煤炭有限责任公司益民煤矿5201工作面地表岩移观测设计部门：地测科2016-1-112345由于5201工作面是益民煤矿5-2煤层首采工作面，同时我矿对5-2煤开采对地表6的影响没有具体的观测资料数据，因此对该工作面应布设地表岩移观测站，详细了7解5201工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安8排。
通过此次观测得到一系列技术资料和数据，为以后5-2煤的合理、安全开采提9供可靠依据，解决本采区的安全开采问题，并为留设村庄、建筑物保护煤柱提供技10术资料数据，从而最大程度地保护地表生态环境。
为此我们对5201工作面地表沉陷11此设计。
12呈上审批：1314编制：1516本要求以《煤矿测量规程》和《工程测量规范》为标准制定，仪器以全站仪为主。
如使用其它仪器，如RTK但必须精度达到相应的要求。
总工：1718矿长：19202122目录235201工作面地表岩移观测技术要求 024一、前言 025二、工作面概况 026三、基本要求 (1)27四、建立观测网 (2)281、建立观测基准点： (2)292、建立工作控制点网： (2)303、设置观测点线： (2)314、控制点和观测点的设置应符合下列要求： (3)32五、施工标准 (3)33六、观测工作 (6)34七、观测资料的整理与分析 (7)35八、成果的提交 (8)36附录1：《5201工作面地质说明书》 (9)37附录2：观测站设计图 (9)38395201工作面地表岩移观测技术要求40一、前言41由于5201工作面是益民煤矿首采工作面，同时我矿对5-2煤开采对地表的影响没42有可靠完整的资料数据，因此对该工作面应布设地表岩移工作站，详细了解5201工43作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。
通过44此次观测得到一系列技术资料和数据，为以后5-2煤的合理、安全开采提供可靠依45据，为留设村庄、建筑物保护煤柱提供技术资料数据，从而最大程度地保护地表生46态环境。
47二、工作面概况48首采5201工作面的大概情况：顺槽长度1300米，工作面长度为250米。
煤层倾49角平均为1°。
采动区域的四角坐标为：5051 工作面采动面积为0.325km 2,采深在105—130米范围内。
详情请参阅附录《井上52 下对图》以及地质说明书。
53 三、基本要求54 1、通过此次观测掌握由于开采引起的地表与岩层移动的基本规律，确定以下内容： 55 ①．采矿、地质条件与地表移动和变形的关系。
56 ②．地表移动和变形的分布及其主要参数。
57 ③．通过观测总结出5-2煤层的移动角β、γ(或λ)、δ；边缘角β0、γ0(或λ0)、58 δ0；裂缝角β′、γ′(或λ′)、δ′；最大下沉角θ；充分采动角ψ1、ψ2、ψ3；59 超前影响角ω；最大下沉速度滞后角φ的值等。
60 ④．地表、岩层在开采过程中的移动和移动时间的关系。
61 ⑤．地表建筑物破坏形式及破坏规律。
62 ⑥．地表裂缝、台阶与开采关系。
63 ⑦．采煤结束后地表岩层的稳定期。
64 2、为了获得全面的客观的可靠资料，在设置观测站时，选择有代表性的地方设置。
65 因此就5201工作面而言应在全煤区段设置两条东西向观测线（横向）；南北向观测66 线设置一条线（纵向），位于以采煤横断面全煤区中点的连线。
67通过对各观测站资料的综合分析，为制定留设保护煤柱技术规定提供资料。
683、地表观测站必须按要求进行定期观测。
每次观测工作结束后，应及时进行总结，69并提供资料。
704、设置观测站前必须编写观测站设计，并报请矿方相关部门主管单位审批。
71观测站设计由文字说明和图纸两部分组成。
文字部分包括观测站设计书。
图纸包72括井上、下对照图（包括观测线和观测点的位置）、观测线剖面图（包括观测线长73度的确定）。
745、本技术要求的依据为：《煤矿测量规程》，《工程测量规范》。
7576四、建立观测网771、建立观测基准点：78本工程必须布设至少3个稳固可靠的点作为基准点；并且基准点的数据必须从国79家四等网以上的点位以四等导线标准联测取得。
802、建立工作控制点网：81本工程的工作控制点网应选在比较稳定的位置。
并且控制点尽可能地在观测线上。
82并且工作控制点网必须以基准点为起始边组成闭合导线网。
施测标准为一级导线。
833、设置观测点线：84①、变形观测线设制为2条横线和1条纵线，两条横线应在全煤区，且距离至少85相距50米；一条纵线位于工作面中部全煤区。
变形观测点应设立在变形体上能反映86变形特征的位置，并且应设置成直线。
在每条观测线上工作面以内，布设两个岩移87观测点。
88②、横向观测线和纵向观测线的长度，由于没有相当的数据可供参考，由施工方89根据相应的资料进行设计确定。
90③、观测线上点的距离为15—20米。
91④、每条观测线用二级导线进行施测。
对于不设测站的观测点以DJ2级仪器一次92对中两个测回。
934、控制点和观测点的设置应符合下列要求：94①．埋设的控制点和观测点必须用全站仪按设计标定，并应尽可能使观测点中心95位于控制点连线的方向上；96②在非冻土地区，测点的埋设深度应不小于0．6m。
在冻土地区，测点的底面一般97应在冻结线0．5m以下。
测点采用浇注式或混凝土预制件；98③．当地表至冻结线下0．5m内有含水层时，一般应采用钢管式测点；99④．埋设的测点应便于观测和保存。
如预计地表下沉后测点可能被水淹没，则点100的结构应便于加高；101⑤．在一般情况下，倾斜观测线上观测点编号应自下山向上山方向顺序增加，走102向观测线上观测点编号应按工作面推进方向顺序增加。
103五、施工标准104基准点、工作控制网和地表岩移观测分别用四等导线、一级导线和二级导线。
105其成果资料要达到下表值：106度（km）(″)四等导线101—21:10000±2.51/40000一级导线50.51:30000±51/20000二级导线30.251:20000±101/10000 107108109导线水平角观测的技术要求应符合下表：110等级测角中误差（″）测回数方位角最大闭合差（″）DJ1DJ2DJ6四等导线 2.568—5一级导线5—4610二级导线10—2420111水平角的观测限差应不超过下表的规定：112仪器级别半测回归零差（″）一测回内2c互差（″）同一方向值各测回互差（″）DJ1696DJ28139DJ618—24113三角高程测量的技术要求应符合下表：114经由路线仪器级别测回数倾斜角互差（″）指标差互差（″）对向观测高差较差（mm）附合或环线闭合差（mm）中丝法三丝法三、四等点DJ1DJ2421015100S50一、二级导线DJ2211515 115六、观测工作1161、观测所用仪器必须具有国家有相关资质的机构单位所出据的检验合格证。
1172、观测的基本要求：118①、每次观测前应采用相同的观测线路和观测方法。
119②、使用同一台仪器和设备。
120③、固定主测人员。
121④、尽可能在基本相同的环境和条件下工作。
1223、在观测站各点埋设10~15天后，即可进行观测。
1234、基准点与工作控制网连测后，应对观测站的各测点进行开采前的最初两次全面124观测。
工作网按闭合导线平差后的资料为成果，观测线以附合导线的平差后的资料125为成果。
1265、当地表下沉达到50~l00mm时，应开始进行采动后的第一次全面观测。
127为了获得地表移动过程的全部资料，在一般情况下除应进行采动后第一次和地表128移动稳定后的最后一次全面观测外，还须在活跃期(即缓倾斜地表每月下沉值大于12950mm，采动线经过观测线一月内)，进行不少于四次全面观测，并适当加密高程测量。
130为了求得较精确的下沉速度，还应在活跃期对最大下沉点附近的数个点，增加高131程测量次数。
1326、在地表移动的初始期和衰退期，一般可根据开采深度、回采工作面推进速度和133顶板岩性等具体条件，每隔1~3个月测量一次各观测点的高程。
当地表下沉值达到134l0mm时，即进入地表移动的初始期以后，应按时进行高程测量。
衰退期的水准测量135直到六个月内的下沉值不超过30mm时为止。
1367、进行采动后全面观测时，对一条观测线上所有点的导线测量应尽可能在一日内137完成。
每条观测线观测前必须对控制点进行检查角检查。
138对控制点的发生疑问时，应及时与矿区基准点进行连测检查。
最后一次全面观测，139必须从矿区基准点开始。
140此外，还应测量地表受采动影响后产生的裂缝位置和塌陷要素，并注明发现日期。
1418、每次观测时，还必须实测回采工作面位置、煤层厚度，采高，并记录采矿、地142质和水文地质情况等。
143七、观测资料的整理与分析1441、每次观测工作结束后，应及时完成下列计算工作：145①．检查外业手簿；146②．计算所有观测点的高程；147③．计算相邻点间的水平距离在观测线方向上的投影长度；148④．按观测线计算各种移动与变形，包括各观测点的下沉值W及水平移动值U；相149邻各点间的垂直变形(倾斜i与曲率κ)与水平变形ε(拉伸与压缩)；测点的下沉速150度Vω(可只计算个别观测点)。
1512、采动后每次观测求得的各观测点高程附合差和边长附合差，应进行近似平差，152并按平差结果计算各种移动和变形值。
1533、观测计算完成后，应按设计要求绘制移动与变形曲线及其它图标，各种移动与154变形曲线的垂直比例尺应根据具体情况确定，以在地质断面图上能清楚地表示为宜。
1554、地表移动和变形的主要参数和各种移动值的求得，应根据最后一次全面观测的156结果进行。
1575、一个观测站结束后，应及时编写技术总结。
多个观测站结束后，应进行综合分158析，以总结矿区地表移动和变形的基本规律。
1596、内业计算的取位应符合下表规定。
160边长和高程（m）各种改正数（mm）下沉值（mm）倾斜（mm ）曲率（10-3/m）水平移动（mm）水平变形（mm）下沉速度（mm/d）0.001 0.1 1.0 0.1 0.01 1.0 0.1 0.1八、成果的提交1611、每次观测结束后应及时提交外业观测记录和数据成果1622、整个工程结束后，施工方必须提交以下资料：163①.所有外业观测的原始记录手薄，不得有涂写和篡改。
保证观测结果是真实可164靠的。
165②.每一次观测的数据都有内业计算平差结果和精度评定，以及每次观测线剖面166图和点位坐标变化的曲线图、表。
为技术总结报告提供数据依据。
167③.技术总结报告。
其主要内容应包括：168本工作面的地质、地形概况。
169观测线变动前后的剖面图。
