水轮机的基本工作参数
水轮机的基本工作参数
水轮机是将水能转换为旋转机械能的一种水力机械，它包括引水部件、导水部件、工作部件和泄水部件四部分，其关键是它的工作部件，即水轮机转轮。
水流流经水轮机时，水流能量发生改变的过程，就是水轮机的工作过程。
反映水轮机工作过程特性值的一些参数，称为水轮机的基本参数，水轮机的参数包括结构参数、工作参数以及综合参数等。
水轮机的工作参数是表征水流通过水轮机，水流的能量转换为转轮的机械能过程中的一些特征数据。
水轮机的基本工作参数有：工作水头H 、流量Q 、出力N 、效率η、转速n 和转轮直径D 1。
１、工作水头H
水流从是从高处流向低处，这是水流流动的客观规律，当某河段修建水电站装置水轮机后，水流便由水轮机进口经水轮机流向出口，这就是说在水轮机进口和出口存在着能量差，其大小可以根据水流能量转换规律来确定。
水轮机工作水头就是指水轮机进、出口处水流的总比能之差。
水轮机的工作水头是水轮机的重要工作参数，其大小表示水轮机所利用水流单位能量的多少。
2、流量Q
单位时间内通过水轮机某一既定过流断面的水流体积，称为水轮机的流量。
通常以Q 表示，其单位为米3/秒。
水轮机流量为水轮机的另一个重要工作参数，其大小同样表示水轮机利用能量的多少。
3、出力N 和效率η
具有一定水头和流量的水流在流经水轮机时便可以做功，在单位时间内所做的功，在工程上称为出力或功率。
单位时间内水轮机主轴所输出的功，称为水轮机的出力。
水流输入给水轮机的出力为：
)(81.9kW QH N sr =
由于水流经水轮机时有摩擦、漏水等损失，实际水流输入给水轮机的出力，不能被水轮机全部利用并传输出去。
真正输出的出力小于输入的出力。
故水轮机输出出力为：
)(81.9kW QH N N sr ηη==
式中：η为水轮机的效率，水轮机的轴出力N 与输入给水轮机的水流出力
N sr之比，称为水轮机的总效率。
它表示水轮机对水流的有效利用率，水流流经水轮机时损失越小，有效利用率越大，即效率越高。
同样，出力和效率也是水轮机两个主要工作参数，其大小表示水轮机做功的多少。
4、转速n
水轮机转速是水轮机转轮单位时间内旋转的次数，常用n表示，转速的单位为r/min。
5、转轮直径D1
水轮机转轮直径是一个很重要的尺寸，水轮机其他部件的尺寸都与转轮直径有关，所以直径大，厂房的尺寸就大，工程的投资也就大。
但直径小，可能达不到设计出力，水轮机直径D1的尺寸，国家已有标准系列，选择D1时应以满足水轮机设计出力为准。
水轮机组运行参数
机组运行参数
1水轮发电机组技术参数
1.1水轮机技术参数
1.2发电机技术参数
1.2.2水轮发电机各部温度整定
1推力轴承双螺杆泵及高压减载装置基本参数
3发电机中性点接地变参数
2调速器系统主要技术参数
2.1调速柜设备主要参数：
2.2调速器技术参数
4主变技术参数
1.1.主变技术参数
1.1.1.主变主要技术参数
1.1.
2.冷却条件变化时负载特性表
1.1.3.主变分接开关技术参数。
1.1.4.主变冷却器主要技术参数
1.2.18kV 干式变主要技术参数1.2.1.18kV 干式变额定值
5.1快速闸门
5.2 快速闸门液压系统见表1－2
6压缩空气系统主要技术参数
7技术供水减压阀
7.2泄压安全阀
7.3滤水器主要参数
8、10kV 干式变参数
1.2.3.10kV 干式变额定值
1.2.4.干式变压器过负荷能力。
1.2.5.干式变线圈温度与风机运行状态关系表
1.2.6.照明变有载调压装置主要技术参数
1设备主要技术参数
1.1500kV GIS设备主要参数。
1.1.1SF6气室中含水量PPM参数（见表1）：
1.1.2500kV GIS组合电器设备参数（见表3）：
1.1.3隔离开关、检修接地开关、快速接地开关、电压互感器、电流互感器、SF6/空气出线套管性能参数（见表3～表6）
1.2发电机出口断路器GCB主要技术参数
1.3封闭母线IPB。
水轮机复重点

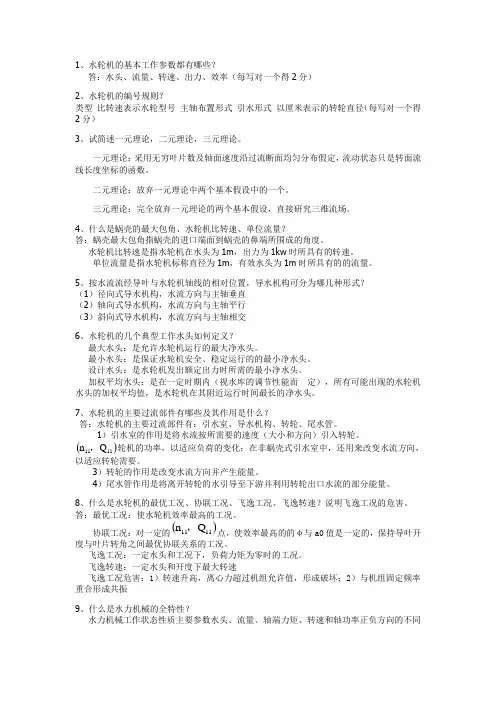

1、水轮机的基本工作参数都有哪些？答：水头、流量、转速、出力、效率（每写对一个得2分）2、水轮机的编号规则？类型 比转速表示水轮型号 主轴布置形式 引水形式 以厘米表示的转轮直径（每写对一个得2分）3、试简述一元理论，二元理论，三元理论。
一元理论：采用无穷叶片数及轴面速度沿过流断面均匀分布假定，流动状态只是转面流线长度坐标的函数。
二元理论：放弃一元理论中两个基本假设中的一个。
三元理论：完全放弃一元理论的两个基本假设，直接研究三维流场。
4、什么是蜗壳的最大包角、水轮机比转速、单位流量？答：蜗壳最大包角指蜗壳的进口端面到蜗壳的鼻端所围成的角度。
水轮机比转速是指水轮机在水头为1m ，出力为1kw 时所具有的转速。
单位流量是指水轮机标称直径为1m ，有效水头为1m 时所具有的的流量。
5、按水流流经导叶与水轮机轴线的相对位置，导水机构可分为哪几种形式？（1）径向式导水机构，水流方向与主轴垂直（2）轴向式导水机构，水流方向与主轴平行（3）斜向式导水机构，水流方向与主轴相交6、水轮机的几个典型工作水头如何定义？最大水头：是允许水轮机运行的最大净水头。
最小水头：是保证水轮机安全、稳定运行的的最小净水头。
设计水头：是水轮机发出额定出力时所需的最小净水头。
加权平均水头：是在一定时期内（视水库的调节性能而 定），所有可能出现的水轮机水头的加权平均值，是水轮机在其附近运行时间最长的净水头。
7、水轮机的主要过流部件有哪些及其作用是什么？答：水轮机的主要过流部件有：引水室、导水机构、转轮、尾水管。
1）引水室的作用是将水流按所需要的速度（大小和方向）引入转轮。
()1111Q n ，轮机的功率，以适应负荷的变化；在非蜗壳式引水室中，还用来改变水流方向，以适应转轮需要。
3）转轮的作用是改变水流方向并产生能量。
4）尾水管作用是将离开转轮的水引导至下游并利用转轮出口水流的部分能量。
8、什么是水轮机的最优工况、协联工况、飞逸工况、飞逸转速？说明飞逸工况的危害。
