人教版选修3-1第二章第八节 多用电表的原理 习题2 word版含答案
选修3-1第二章第八节《多用电表的原理》
课后巩固提升（40分钟）
1．关于多用电表面板上的刻度线，下列说法中正确的是()
A．直流电流刻度线和直流电压刻度线都是均匀的，可共用同一刻度线
B．电阻刻度线是均匀的，且每一挡的测量范围都是0～∞
C．交流电压刻度线是均匀的
D．电阻刻度线上的零欧姆刻度线与直流电流刻度的最大刻度线相对应
2．关于多用电表，下列说法不正确的是()
A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的
B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡靠外部电源提供电流，欧姆挡靠内部电源提供电流D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的
3．关于多用电表表面上的刻度线，下列说法中错误的是()
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应．
4.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，
用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度的4/5处。
现用
该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为()
A．4R B．5R
C．10R D．16R
5．如图所示为多用电表电阻挡的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是()
A．它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻挡对应的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋R g＋R
6．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________ (填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________。
7．多用电表的示意图如图所示，正确操作如下．
(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为________．
(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为________．
(3)若选择开关的位置如箭头c所示，则测量的物理量是________，测量结果为________．
(4)若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该为：
________________________________________________________________________.
(5)全部测量结束后，应将选择开关拨到________挡或者________．
(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．
8.如图所示为一可供使用的多用电表，S为选择开关，Q为电阻挡调零旋钮。
现在要用它检测两个电阻的阻值(图中未画电阻)。
已知阻值分别为R1＝60Ω，R2＝470kΩ，下面提出了在测量过程中一系列可能的操作，请你选出能尽可能准确地测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理顺序填写在后面的横线上。
A ．旋动S 使其尖端对准电阻挡×1k
B ．旋动S 使其尖端对准电阻挡×100
C ．旋动S 使其尖端对准电阻挡×10
D ．旋动S 使其尖端对准电阻挡×1
E ．旋动S 使其尖端对准
F ．将两表笔分别接到R 1的两端，读出R 1的阻值，随后即断开
G ．将两表笔分别接到R 2的两端，读出R 2的阻值，随后即断开
H ．两表笔短接，调节Q 使表针对准电阻挡刻度盘上的0，随后即断开
所选操作及其顺序为(用字母代号填写)：________。
(操作：步骤可以重复选用)
参考答案
1. AD 解析：通过认识多用电表的面板，记准各刻度盘刻度线的特点即可得出A 、D 选项正确．
2.B 解析：多用电表内只有一个表头。
对于多用电表，电流都是从红表笔流进，从黑表笔流出。
其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的，所以A 、C 、D 选项正确，B 选项错误。
3.D
4.D 解析：由闭合电路的欧姆定律得：调零时有E ＝I g R 内；指针偏转至满刻度的4/5时有E ＝4I g (R ＋R 内)/5；指针偏转到满刻度的1/5时有E ＝I g (R x ＋R 内)/5。
联立三式可解得R x ＝16R 。
D 正确，A 、B 、C 错误。
5.C 解析：多用电表是根据闭合电路的欧姆定律制成的，A 对；电流从黑表笔出，红表
笔进，B 对；“∞”刻度在刻度盘的左端，C 错；当多用电表指针指在中间位置时，I g 2
＝E R g ＋R ＋r ＋R x ，I g ＝E R g ＋r ＋R
.所以R x ＝R g ＋R ＋r ，即中心刻度值为r ＋R g ＋R ，D 对． 6.乙电阻 50.0mA
解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流。
由图知选择量程为100mA ，故指针指示读数为50.0mA 。
7. (1)直流电压 1.25 V(2)直流电流 50 mA(3)电阻 1.7 kΩ(4)选用欧姆表“×1 k”倍率，重新调零，将红黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得到测量值(5)“OFF” 交流电压500 V 挡(6)红 “＋”
解析：多用电表可以测直流电压、电流，交流电压、电阻．测电压、电流时，同电压表、电流表的使用方法相同，选择的挡位是最大量程；而选择测电阻挡位时，指针指示的数乘以倍率得到测量值．
8.AHGDHFE(或DHFAHGE)
解析：多用电表测量电阻时，量程的选择以指针指中央附近时读数较准确，由表盘中值示数约为150可知，测R1＝60Ω的电阻时，只能选“×1”挡；测R2＝470kΩ时，应选择“×1k”挡，并且在每次选定量程后，都必须将两表笔短接，进行电阻挡调零，所以题目中所给操作H需重复选用。
在测量过程中对R1与R2测量的先后没有什么限制，但测量完毕后，功能选择开关必须旋离电阻挡，拨至交流高压挡或“OFF”处，所以合理的操作及顺序为AHGDHFE或DHFAHGE。

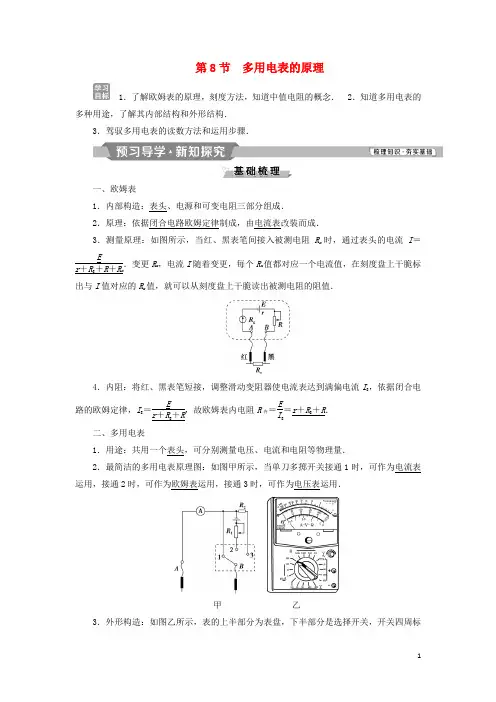

2024_2025学年高中物理第二章恒定电流第8节多用电表的原理学案新人教版选修3_1
第8节多用电表的原理1．了解欧姆表的原理，刻度方法，知道中值电阻的概念．2．知道多用电表的多种用途，了解其内部结构和外形结构．3．驾驭多用电表的读数方法和运用步骤．一、欧姆表1．内部构造：表头、电源和可变电阻三部分组成．2．原理：依据闭合电路欧姆定律制成，由电流表改装而成．3．测量原理：如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I＝Er＋R g＋R＋R x．变更R x，电流I随着变更，每个R x值都对应一个电流值，在刻度盘上干脆标出与I值对应的R x值，就可以从刻度盘上干脆读出被测电阻的阻值．4．内阻：将红、黑表笔短接，调整滑动变阻器使电流表达到满偏电流I g，依据闭合电路的欧姆定律，I g＝Er＋R g＋R，故欧姆表内电阻R内＝EI g＝r＋R g＋R．二、多用电表1．用途：共用一个表头，可分别测量电压、电流和电阻等物理量．2．最简洁的多用电表原理图：如图甲所示，当单刀多掷开关接通1时，可作为电流表运用，接通2时，可作为欧姆表运用，接通3时，可作为电压表运用．甲乙3．外形构造：如图乙所示，表的上半部分为表盘，下半部分是选择开关，开关四周标有测量功能区域及量程．运用前应当调整“指针定位螺丝”，使其指针指到零刻度．不运用的时候应当把选择开关旋转到OFF位置．判一判(1)当红、黑表笔短接时，调整调零电阻，使电流表指针满偏，在电流满偏处标电阻“0”．( )(2)多用电表是电压表、电流表、欧姆表共用一个表头改装而成的．( )(3)对于多用电表表盘上的刻度线，直流电流刻度线和直流电压刻度线都是匀称的，可以共用一刻度线，电阻刻度线是不匀称的，欧姆表指针偏转角越大，表明被测电阻越小．( )(4)用多用电表测电压U时电流从红表笔流入多用电表，测电阻R时电流从红表笔流出多用电表．( )(5)用多用电表无论是测电压、电流，还是测电阻，红表笔的电势都高于黑表笔的电势，且都是靠外部供应电流的．( )提示：(1)√(2)√(3)√(4)×(5)×做一做如图所示是欧姆表的工作原理图．(1)若表头的满偏电流为I g＝500 μA，干电池的电动势为1．5 V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中．电流刻度0 50 μA100 μA200 μA250 μA300 μA400 μA500 μA 电阻刻度∞0(2)这个欧姆表的总内阻为________Ω，表针偏转到满刻度的3时，待测电阻为________Ω．提示：(1)对应电流“0”刻度和满偏电流“500 μA”的电阻刻度分别为“∞”和“0”．由闭合电路的欧姆定律得，调零时：I g＝ER g＋r＋R0，所以欧姆表的总内阻R内＝R g＋r＋R0＝EI g ＝3 000 Ω．测量电阻R x时：I＝ER内＋R x，R x＝EI－R内，当I＝50 μA时，R x＝1．550×10－6Ω－3 000 Ω＝3×104Ω－3×103Ω＝2．7×104Ω．同理可求出电流为100 μA、200 μA、250 μA、300 μA、400 μA时，对应的电阻分别为：1．2×104Ω、4．5×103Ω、3×103Ω、2×103Ω、750 Ω．(2)当表针偏转到满刻度的13处时，R x ＝E I －R 内＝1．5500×10－63Ω－3 000 Ω＝6 000 Ω．答案：(1)2．7×104Ω 1．2×104Ω 4．5×103Ω 3×103Ω 2×103 Ω 750 Ω (2)3 000 6 000欧姆表的原理1．欧姆挡测电阻的原理如图所示(1)测量原理：闭合电路的欧姆定律．(2)欧姆表由电流表改装而成：通过表头的电流为I ＝ER x ＋R ＋R g ＋r，R x 与电流I 一一对应，故可以将表盘上的电流值改为电阻值，就可以从表盘上干脆读出电阻的数值，这样就制成了一个欧姆表．(3)欧姆表的内阻：式中R ＋R g ＋r 为欧姆表的内阻．(4)欧姆调零：式中R 为变阻器，也叫调零电阻．通过调整它，可以使欧姆表指针指向“0”位置．2．刻度标注 刻度 标注方法标注位置 “0” 红、黑表笔相接，调整调零旋钮，使指针满偏，被测电阻R x ＝0满偏电流I g 处 “∞” 红、黑表笔不接触，表头指针不偏转，被测电阻R x ＝∞电流为零处 中值电阻R x ＝r ＋R ＋R g刻度盘正中心“R x ”红、黑表笔接R x ，I x ＝E（r ＋R ＋R g ）＋R x ，R x 与I x 一一对应与R x 对应电流I x处1．若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1．5 V ，那么该欧姆表的内阻为________Ω．待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中心，则待测电阻的阻值为________Ω．若指针指在满刻度的34处，则待测电阻的阻值为________Ω．解析：将红、黑表笔短接，调整调零电阻的阻值，当电流表指针满偏时I g ＝ER g ＋r ＋R 0，欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝1．55×10－3Ω＝300 Ω．当电流为12I g 时，有12I g ＝E R 内＋R x 1，即R 内＋R x 1＝2EI g ＝600 Ω，故R x 1＝300 Ω．当电流为34I g 时，有34I g ＝E R 内＋R x 2，即R 内＋R x 2＝4E3I g ＝400 Ω，故R x 2＝100 Ω．答案：300 300 100 2．如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA ，内阻R g＝100 Ω，调零电阻最大值R ＝50 k Ω，串联的固定电阻R 0＝500 Ω，电池电动势E ＝1．5 V ，用它测量电阻R x ，能精确测量的阻值范围是( )A ．30～80 ΩB ．3～8 k ΩC ．30～80 k ΩD ．300～800 k Ω解析：选B ．欧姆表的中值电阻旁边刻度最匀称，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R 内，由闭合电路欧姆定律可知，满偏时：I g ＝E R 内，半偏时：12I g ＝ER 内＋R 中，联立解得：R 中＝R 内＝E I g ＝1．5300×10－6Ω＝5 000 Ω＝5 k Ω，欧姆表的中值电阻为5 k Ω，欧姆表能精确测量的阻值范围是：3～8 k Ω．多用电表的改装和运用如图所示，分别把电流表、欧姆表、电压表的电路示意图组合在一起，就是最简洁的多用电表的电路．1．电流表的改装原理：由同一表头并联不同电阻改装而成的量程不同的电流表．2．电压表的改装原理：由同一表头串联不同电阻改装而成的量程不同的电压表．3．欧姆表的改装原理：将对应R x的电流刻度值改为电阻值，即为欧姆表．4．电流进、出电表的流向(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出；(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍旧是“红进、黑出”；(3)运用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流仍旧是“红进、黑出”．命题视角1 对多用电表改装原理的考查(多选)如图所示是简化的多用电表的电路图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的争论，请你推断下列说法正确的是( )A．S与1或2连接时，多用电表就成了电流表，且前者量程较大B．S与3或4连接时，多用电表就成了电流表，且前者量程较大C．S与3或4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表[思路点拨] 电流表——表头并联电阻；电压表——表头串联电阻；欧姆表——必需有电源．[解析] S与1连接时，电阻R1起分流作用，S与2连接时，电阻R1＋R2起分流作用，所以S与1或2连接时，多用电表就成了电流表，由于前者分流电阻较小，所以前者量程较大；S与3或4连接时，表头与分压电阻串联，多用电表就成了电压表，由于R3＜R4，所以前者量程较小；S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻．综上所述，正确答案为A、D．[答案] AD命题视角2 对多用电表的运用规则考查(2024·徐州高二检测)如图所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则( )A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表[解析] 题图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．[答案] B命题视角3 多用电表在推断电路故障时的运用如图是某同学连接的试验实物图．闭合开关后A、B两灯都不亮．他采纳下列两种方法对故障缘由进行排查．(灯泡A、B的规格均为2．5 V、1 W，滑动变阻器为10 Ω、1 A)(1)应用多用电表的直流电压挡进行检查，那么选择开关应置于________挡．A．2．5 V B．10 VC．50 V D．250 V该同学的测试结果见表1，则在测试a、b间直流电压时，红表笔应当接触________．(选填“a”或“b”)测试点电压示数a、b 有示数b、d 有示数c、d 无示数d、f 有示数测量点表针偏转状况c、dd、ee、f表2依据测量结果，可以推断故障是 ( )A．灯A短路B．灯B短路C．c、d段断路D．d、f段断路(2)将开关断开，再选择欧姆挡测试，测量结果见表2，那么检查出的结果是( )A．灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路[解析] (1)由实物图示可知，电源由4节干电池组成，电源电动势E＝6 V，用多用电表直流电压挡测量时，应选满偏电压为10 V的较合适．依据电流应从红表笔流入，黑表笔流出的原则，红表笔应连电源正极，即接a．可用解除法确定电路故障，接a、b时有示数，说明从电源正极到a处，电源负极至b处，无断路；b、d有示数，说明a与d之间未断路；c、d无示数，说明e、f、b间有断路；d、f有示数，说明f、b间无断路，故可确定断路在d、f间．另外不行能是A或B灯短路，因为一只灯短路，并不影响另一灯发光．(2)依据c、d，d、e，e、f间的示数，说明灯A、B均未断路，而d、e间电阻无穷大，说明d、e间断路．[答案] (1)B a D (2)D多用电表测量电流和电压是利用并联电阻分流和串联电阻分压原理，而测量电阻是利用闭合电路的欧姆定律．但不论测量哪个物理量，运用多用电表时，都要使电流从“＋”接线柱流入，“－”接线柱流出．运用时，红、黑表笔肯定要与电表的“＋”“－”插孔相对应，这种插法是不变的．【题组突破】1．如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断的导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并视察多用电表指针指示的示数．在下列选项中，符合操作规程的是( )A．直流10 V挡B．直流0．5 A挡C ．直流2．5 V 挡D ．欧姆挡解析：选A ．因为被检测的电路为含电源电路，所以选用欧姆挡肯定不行以．由于电路中电源电动势为6 V ，所以选用直流2．5 V 挡也担心全．估测电路中电流，最大值可能为I max ＝65A ＝1．2 A ，所以选用直流0．5 A 挡也不对，只有选用直流10 V 挡．2．把一量程6 mA 、内阻100 Ω的电流表改装成欧姆表，电路如图所示，现备有如下器材： A ．电源E ＝3 V(内阻不计)； B ．变阻器0～100 Ω； C ．变阻器0～500 Ω； D ．红表笔； E ．黑表笔．(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA 刻度处换成电阻刻度，其电阻值应为________． 解析：(1)两表笔干脆接触时，调整变阻器的阻值使电流达到满偏I g ＝ER g ＋R 0，解得R 0＝400 Ω，故变阻器应选C ．(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N 端，黑表笔接M 端．(3)电流I ＝2 mA 时，有I ＝ER g ＋R 0＋R x，解得R x ＝1 000 Ω．答案：(1)C (2)N M (3)1 000 Ω[随堂检测]1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的运用和连接，下列叙述正确的是( )A ．测电阻前要使红、黑表笔相接，调整调零电阻，使表头的指针指最左端B ．红表笔与表内电池正极相连接，黑表笔与表内电池负极相连接C ．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D ．测电阻时，表针偏转角度越大，待测电阻值越大解析：选C ．每次测量电阻之前都要进行电阻调零，使指针指向最右端电阻为零处，所以A错误．由欧姆表内部结构可知B错误，C正确．测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错误．2．以下是欧姆表原理的电路示意图，正确的是( )解析：选C．选项B的欧姆表中没有可调电阻，B错；选项D电流表的负极接到了电源的正极，D错；红表笔应接电源的负极，黑表笔应接电源的正极，A错，C对．3．某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V的蓄电池为电源，导线及其接触均完好．修理人员运用已调好的多用电表直流50 V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍旧和图乙相同，可推断发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．解析：(1)多用电表直流50 V的量程读中间匀称部分，共50格每格1 V应当估读到0．1 V，指针在11～12之间，读数为11．5 V．开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的．(2)两表笔接b、c之间，闭合开关后测试电压与接a、c间时相同，说明a、b之间是通路，b、c之间是断路，故障器件是小灯．答案：(1)11．5(11．2～11．8) 蓄电池(2)小灯4．(2024·宿州高二检测)一欧姆表中的干电池电动势为1．5 V，某同学把两表笔短接时，满偏电流为3．0 mA，接着，两支表笔与R＝500 Ω的电阻连接时，通过R的电流为多大？解析：设欧姆表内阻为R内，由闭合电路欧姆定律可得：E＝I g R内I＝ER＋R内联立并代入数据解得：I＝1．5 mA．答案：1．5 mA[课时作业] [学生用书P143(单独成册)] 一、单项选择题1．关于多用电表表盘上的刻度线，下列说法正确的是( ) A．电阻刻度是匀称的B．电阻刻度是不匀称的C．直流电流刻度线是不匀称的D．直流电压刻度线是不匀称的解析：选B．由I＝Er＋R＋R x，电流I与对应的待测电阻阻值R x不成正比，电阻的刻度线是不匀称的，刻度值越大处刻度线越密，故A错误，B正确；直流电流刻度线和直流电压刻度线都是匀称的，可以共用一刻度，故C、D错误．2．(2024·天门校级检测)如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照光敏电阻时，表针的偏角为θ1；用手掌拦住光线，表针的偏角为θ2，则可推断( ) A．θ1＞θ2B．θ1＝θ2C．θ1＜θ2D．不能确定解析：选A．有光时电阻小，则偏角大，无光时电阻大，则偏角小，则θ1＞θ2．3．甲、乙两同学运用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发觉指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是( ) A．甲选挡正确，操作也正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：选D．选择开关旋到“×100”挡，指针偏角太小，说明所测电阻阻值较大，所选量程太小，应选择较大的量程，重新选挡后要重新欧姆调零，故D正确，A、B、C错误．4．某个多用电表的表盘如图所示，若表头满偏电流为1 mA ，内阻为1 k Ω，所用电池的电动势为1．5 V ，内阻为0．5 Ω，运用“×1”欧姆挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处．若A 、B 、C 、D 、E 平分表示刻度的那段圆弧AE ，则测电阻时，刻度D 处对应的电阻阻值是( )A ．1 500 ΩB ．1 000 ΩC ．500 ΩD ．0解析：选C ．欧姆表内阻：R ＝E I g ＝1．50．001 Ω＝1 500 Ω，刻度D 对应的阻值：R x ＝E I D－R ＝⎝ ⎛⎭⎪⎪⎫1．50．0014×3－1 500 Ω＝500 Ω． 5．(2024·南昌联考)如图所示的电路为欧姆表原理图，把欧姆表调零后测量一个阻值为R ＝10 Ω的电阻时，指针偏转至满刻度的35处，现测量一个电阻R x ，指针偏转至满刻度的15处，则电阻R x 的阻值为( )A ．4 ΩB ．20 ΩC ．30 ΩD ．60 Ω解析：选D ．设电动势为E ，内阻为R g ，满偏电流为I g ，欧姆表调零时：I g ＝E R g ，测一阻值为R ＝10 Ω的电阻时：35I g ＝E 10＋R g ，测一未知电阻时：15I g ＝E R x ＋R g，解得：R x ＝60 Ω． 6．一个用满偏电流为3 mA 的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω解析：选A ．设欧姆表的内阻为R 内，由欧姆定律知：3×10－3 A ＝E R 内，1．5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1．5 V ，又1×10－3 A ＝ER 内＋R x，所以R x ＝1 000 Ω． 二、多项选择题7．(2024·衡水中学高二月考)下列关于多用电表欧姆挡的说法中，正确的是( )A ．表盘刻度是不匀称的，从零刻度处起先，刻度值越小处，刻度越密B ．红表笔是与表内的电源的正极相连的C ．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D ．为了减小误差，应尽量使指针指在中间刻度旁边解析：选CD ．由多用电表欧姆挡的工作原理可知表盘刻度是不匀称的，且刻度值越大，刻度越密；红表笔是与电表内部电源的负极相连；在测量时肯定要先进行欧姆调零，再测量电阻，同时为了减小误差，要尽量使指针指在中间刻度旁边．8．(2024·丽水测试)如图所示为欧姆表的原理图，表头内阻为R g ，调零电阻接入电路中的电阻值为R ，电池的电动势为E ，内阻为r ，则下列说法中正确的是( )A ．它是依据闭合电路欧姆定律制成的B ．接表内电池负极的应是红表笔C ．电阻的“∞”刻度一般在刻度盘的右端D ．调零后刻度盘的中心刻度值是r ＋R g ＋R解析：选ABD ．其原理为闭合电路欧姆定律，故A 正确；接表内负极的是红表笔，故B 正确；欧姆表零刻度线在最右侧，最大刻度线在最左侧，C 错误；调零后刻度盘的中心刻度值是R g ＋r ＋R ，故D 正确．9．(2024·西城区测试)如图所示为一个多量程多用电表的简化电路图，单刀多掷开关S 可以与不同接点连接．下列说法不正确的是( )A ．当S 接1或2时为直流电流挡，接1时量程较小B ．当S 接1或2时为直流电压挡，接1时量程较大C ．当S 接3或4时为直流电流挡，接3时量程较大D ．当S 接5或6时为直流电压挡，接5时量程较小解析：选ABC ．当开关S 旋到位置1、2是电流表，接1时分流电阻小，则其分流大，则量程大，则A 、B 错误；接3或4为欧姆表，则C 错误；当开关S 转到5、6位置为电压表，串联电阻越大，则量程越大，则D 正确．三、非选择题10．(2024·枣庄校级考试)现有一多用电表，其欧姆挡的“0”刻度线与中值刻度线之间的刻度模糊，若用“×100”的欧姆挡，经调零后，规范测量某一待测电阻R ，指针所指的位置与“0”刻度线和中值刻度线间的夹角相等，如图所示，则该待测电阻R ＝________Ω．解析：欧姆表调零时，I g ＝E R 内，由图示欧姆表可知，中心刻度值为：15×100 Ω＝1 500 Ω，指针在中心刻度线时：12I g ＝E R 内＋1 500 Ω，欧姆表指针所指的位置与“0”刻度线和中值刻度线间的夹角相等，则电流：I ＝34I g ＝E R 内＋R，解得R ＝500 Ω． 答案：50011．如图所示为一简洁欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 k Ω，电池的电动势E ＝1．5 V ，内阻r ＝0．5 Ω，图中与接线柱A 相连的表笔颜色应是________色，按正确运用方法测量电阻R x 的阻值时，指针指在刻度盘的正中心，则R x ＝________k Ω．若该欧姆表运用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确运用方法再测上述R x ，其测量结果与原结果相比较________(填“变大”“变小”或“不变”)．解析：回路中电流方向满意红进黑出，所以与A 相连的表笔颜色是红色；当两表笔短接(即R x＝0)时，电流表应调至满偏电流I g，设此时欧姆表的内阻为R内，此时由关系I g＝ER内得R内＝EI g ＝5 kΩ；当指针指在刻度盘的正中心时I＝I g2，有I g2＝ER内＋R x，代入数据可得R x＝R内＝5 kΩ；当电池电动势变小、内阻变大时，欧姆表得重新调零，由于满偏电流I g不变，由公式I g＝ER内，欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由I＝ER内＋R x＝I g R内R内＋R x＝I g1＋R xR内，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了．答案：红 5 变大12．(2024·松江区联考)如图所示的电路，1、2、3、4、5、6为连接点的标号，在开关闭合后，发觉小灯泡不亮，现用多用电表检查电路故障，须要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的状况下，应当选用多用电表的________挡，在连接点1、2同时断开的状况下，应当选用多用电表________挡．(2)在开关闭合状况下，若测得5、6两点间的电压接近电源的电动势，则表明______________可能有故障．(3)将小灯泡拆离电路，请在空白处补充完整用多用电表检测小灯泡是否有故障的详细步骤：旋转选择旋钮，使指针指到欧姆挡；解析：(1)在1、2两点接好的状况下，应当选用多用电表的电压挡，若选电流挡易造成表头烧坏、电源短路；若选欧姆挡则有可能造成短路、指针倒转．在1、2同时断开的状况下，应选用欧姆挡，干脆测量某段电路的电阻即可．(2)电压表示数接近电动势，只有一种可能，即电压表与灯泡串联接入电路，电压表内阻极大，分得大部分电压，说明开关或连接点5、6两点断路．(3)调到欧姆挡；将红黑表笔相接，进行欧姆挡调零；测量小灯泡的电阻，假如电阻无穷大，表明小灯泡有故障(灯丝断或灯座接触不良)．答案：(1)电压欧姆(2)开关或连接点5、6 (3)将红、黑表笔相接，进行欧姆挡调零；测量小灯泡的电阻，假如电阻无穷大，表明小灯泡有故障．。
新课标人教版高中物理选修3-1第二章恒定电流第8节多用电表的原理 练习【含解析】
第8节多用电表的原理一、欧姆表1．内部构造：由表头、电源、可变电阻三部分组成．2．原理：欧姆表是依据闭合电路欧姆定律制成的，简单结构如图所示．当红、黑表笔间接入被测电阻R x时，通过表头的电流I＝ER g＋R＋r＋R x．改变R x，电流I随着改变，每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的电阻值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量电压、电阻、电流等物理量．2．最简单的多用电表原理图：如图(1)所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．3．外部结构名称：如图(2)是一种多用电表外形图，表的上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到“OFF”挡，或交流电压最高挡．►基础巩固1．关于多用电表表面上的刻度线，下列说法中错误的是(D)A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应．2．(多选)下列说法中正确的是(AB)A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小解析：由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．3．多用电表调到欧姆挡时，其内部等效电路是下列图中的(C)解析：多用电表调到欧姆挡时，其内部有电源、电流表表头及调零可变电阻，并且黑表笔应与电池的正极相连接，红表笔应与电池的负极相连接，故内部等效电路是C 图．4．利用多用电表不可以测量的物理量是(B)A ．电流B ．电能C ．电压D ．电阻解析：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程，当不能测量电能．故选B.5．如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是(C)A ．它是根据闭合电路欧姆定律制成的B ．接表内电池负极的应是红表笔C ．电阻挡对应的“∞”刻度一般在刻度盘的右端D ．调零后刻度盘的中心刻度值是r ＋R g ＋R解析：多用电表是根据闭合电路的欧姆定律制成的，A 对；电流从黑表笔出，红表笔进，B 对；“∞”刻度在刻度盘的左端，C 错；当多用电表指针指在中间位置时，I g 2＝E R g ＋R ＋r ＋R x，I g ＝E R g ＋r ＋R.所以R x ＝R g ＋R ＋r ，即中心刻度值为r ＋R g ＋R ，D 对．6．(多选)欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的做法是(AC)A．测电阻前要使红黑表笔相接，调节欧姆调零旋钮，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时，若所选量程相同，表针偏转角度越大，待测电阻值越大解析：测电阻前都要进行欧姆调零，A正确；由欧姆表内部结构可知红表笔与表内电池负极相接，黑表笔与表内电池正极相接，B错误，C正确；测电阻时，若所选量程相同，表针偏转角越大，说明通过表头的电流越大，待测电阻越小，D错误．7．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定(C)A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500ΩD．1 500 Ω＜R＜2 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定：1 000 Ω＜R＜1 500 Ω，故选C.►能力提升8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝__________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．解析：由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r，指针指中央，I ＝12I g ＝150 μA ，R x ＝5 k Ω；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 答案：红 5 变大。
2019-2020高中物理第二章恒定电流第8节多用电表的原理讲义+习题(含解析)新人教版选修3-1
第8节多用电表的原理孩心累养定位＞»1 •知道欧姆表测量电阻的原理。
2. 了解欧姆表的内部结构和刻度特点。
3. 了解多用电表的基本结构，知道多用电表的测量功能。
01 h课前自主学习KEQfANZIgjUX 氐）Q一、欧姆表1. 原理依据如闭合电路的欧姆定律，由口02电流表改装而成的。
2. 内部构造由翌表头、©4电源和©5可变电阻三部分组成（如图）。
二、多用电表1. 用途共用一个表头，可分别测量口°!电压、也电流、曲电阻。
2. 最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为©5欧姆表使用，接通3时，可作为□匹电压表使用。
|判一狗⑴欧姆表指针偏角越大，表明被测电阻越大。
（）（2）欧姆表红表笔接表内电源的正极。
（）(3) 欧姆表测电阻时，指针偏角偏大，应换大倍率挡。
( )(4) 多用电表所有刻度都是均匀的。
()(5) 用多用表无论是测电压还是测电流时电流总是从红表笔流入， 从黑表笔流出。
()提示：⑴ X (2) X (3) X ⑷ X (5) V02 k 课堂探究评价 KETAWUTAHIUPNQIA=仔细观察下列图片，认真参与“师生互动”。
活动1：我们知道电流表可以看成显示电流的特殊电阻 R g ,如图甲，当接入电路的电阻R 变化时，电流就变化，电流表示数I 和电阻R 有什么关系？ 提示：由闭合电路欧姆定律得 I =，所以电流表示数I 和接入的电阻阻值 R 一 r 十R 十R一对应。
活动2:由活动1的结论可知，将电流刻度换成电阻刻度，就能用电流表测电阻值，图 乙的表盘应该如何标定电阻的最大值和最小值？提示：由1=晶可知，电流越大，电阻越小，电阻允许的变化范围是 o 〜R 。
当r 十R g 十R电流为0时，A 、B 间断开，电阻为无穷大，所以电流的 0刻度标为电阻的当电流达到满偏刻度时，电阻应最小，所以标为0。
2018-2019年高中物理人教版选修3-1：2.8多用电表的原理同步练习- Word版含解析
2.8多用电表的原理同步练习一、单选题1.关于欧姆表及其使用中的问题，下列说法中正确的是A. 接欧姆表内电源负极的应是黑表笔B. 换挡后，都要重新调节调零电阻，使指针指到满刻度C. 表盘刻度最左边所表示的电阻阻值的零D. 表盘上所标明的电阻阻值刻度是均匀的【答案】B【解析】解：A、欧姆表内部有电源，与被测电阻组成了闭合回路，为使指针从左向右移动，则电源负极的应是红表笔相连，故A错误；B、每次换挡后都必须重新进行短接调零，故B正确；C、表盘刻度最左边表示电流为零，而电阻阻值则为无穷大，故C错误；D、电流，电流与电阻不成反比，所以刻度盘上的刻度是不均匀的，左边密右边疏，故D错误；故选：B．2.用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正插孔，黑表笔插入多用表的负插孔，则A. 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表B. 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表C. 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表D. 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表【答案】C【解析】解：用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表；故C正确故选：C3.在使用多用电表测电阻时，一同学选用“”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是A. 换用“”挡，直接测量B. 换用“”挡，直接测量C. 换用“”挡，重新调整欧姆零点后测量D. 换用“”挡，重新调整欧姆零点后测量【解析】解：欧姆表的零刻度在右边，所以指针偏角大说明待测电阻较小，为了准确应换 挡，且重新调零后测量，故ABD 错误C 正确．故选：C4. 如图所示，其中电流表A 的量程为 ，表盘均匀划分为30个小格，每一小格表示 ， 的阻值等于电流表内阻的； 的阻值等于电流表内阻的2倍 若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是A. 将接线柱 1、2 接入电路时，每一小格表示B. 将接线柱 1、2 接入电路时，每一小格表示C. 将接线柱 1、3 接入电路时，每一小格表示D. 将接线柱 1、3 接入电路时，每一小格表示【答案】C【解析】解：AB 、当接线柱1、2接入电路时，电流表A 与 并联，根据串并联电路规律可知， 分流为 ，故量程为 ；故每一小格表示 ；故AB 错误；CD 、当接线柱1、3接入电路时，A 与 并联后与 串联，电流表的量程仍为 ；故每一小格表示 ；故C 正确，D 错误；故选：C 。

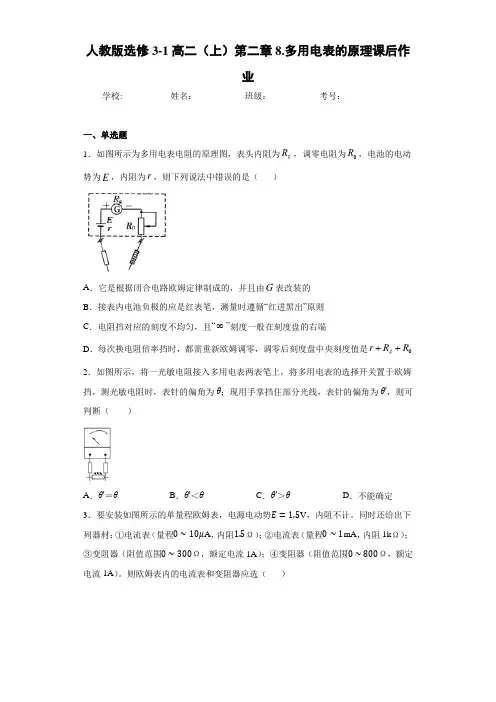

高中人教版选修3-1高二(上)第二章8.多用电表的原理课后作业[答案解析]
![高中人教版选修3-1高二(上)第二章8.多用电表的原理课后作业[答案解析]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/fc363615aa00b52acec7cac9.webp)
人教版选修3-1高二（上）第二章8.多用电表的原理课后作业学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示为多用电表电阻的原理图，表头内阻为g R ，调零电阻为0R ，电池的电动势为E ，内阻为r ，则下列说法中错误的是（ ）A ．它是根据闭合电路欧姆定律制成的，并且由G 表改装的B ．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C ．电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D ．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是0g r R R ++ 2．如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，测光敏电阻时，表针的偏角为θ；现用手掌挡住部分光线，表针的偏角为θ′，则可判断（ ）A ．θ′＝θB ．θ′＜θC ．θ′＞θD ．不能确定 3．要安装如图所示的单量程欧姆表，电源电动势E =1.5V ，内阻不计。
同时还给出下列器材：①电流表（量程0∼10μA ，内阻1.5Ω）；②电流表（量程0∼1mA ，内阻1k Ω）；③变阻器（阻值范围0∼300Ω，额定电流1A ）；④变阻器（阻值范围0∼800Ω，额定电流1A ）。
则欧姆表内的电流表和变阻器应选（ ）A ．②③B ．①③C ．①④D ．②④二、实验题 4．图甲为多用电表的示意图，其中S 、T 、K 为三个可调节的部件，现用此电表测量一阻值约为200Ω的定值电阻，测量的某些操作步骤如下：（1）调节可调______部件，使电表指针停在______位置．（2）调节可调部件K ，使它的尖端指向______位置．（3）将红、黑表笔分别插入“+”、“-”插孔，笔尖相互接触，调节可调______部件，使电表指针指向______位置．（4）用多用电表测量另一电阻时，电表读数如图乙所示，该电阻的阻值是______． （5）测量结束后应调节______部件，使它的尖端指向______位置．能力提升5．图a 是某同学组装完成的简易多用电表的电路图，图中E 是电池，12345R R R R R 、、、、是定值电阻，6R 是可变电阻，表头G 是满偏电流为250μA ，内阻为480Ω，其表盘如图b 所示，最上一行刻度的正中央刻度值为“15”．图a 中虚线方框内为换档开关，A 端和B 端分别与两表笔相连，该多用电表有5个档位，和5个档位分别为：直流电压1V 档和5V 档；直流电流1mA 档和2.5mA 档，欧姆×100挡．(1)若用欧姆×100Ω档测二极管的反向电阻，则图（a）中的A端应与________（填“红”或“黑”）色表笔连接后，再将此表笔金属部分与二极管的__________（填“正”或“负”）极相接触，测得的示数如图b，则读数为__________（保留两位有效数字）．(2)某次测量时该多用电表指针位置如图b所示，若此时B端是与“1”相连的，则多用电表的读数为____________．(3)根据题中所给的条件可得E=_______V,5R=__________Ω．(4)若该表的欧姆×100Ω档使用一段时间后，电池内阻不能忽略且变大，电动势变小，但将两表笔短接时调节6R，指针仍能满偏，按正确使用方法进行测量，其测量结果与最初时的该表测量结果相比将_______．A．偏大B．偏小C．不变D．无法确定参考答案1．C2．B3．D⨯T 右侧零刻度线15.0kΩK OFF挡4．S 左边的零刻度线105．黑负 6.0×103Ω0.57mA 1.5 4000 A。

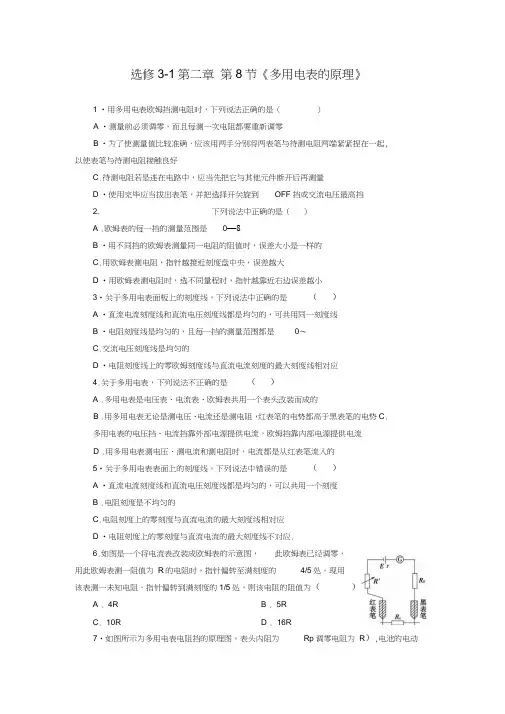

高中物理人教版选修3-1第二章第八节多用电表的原理同步练习2
