铝合金车轮设计及结构分析

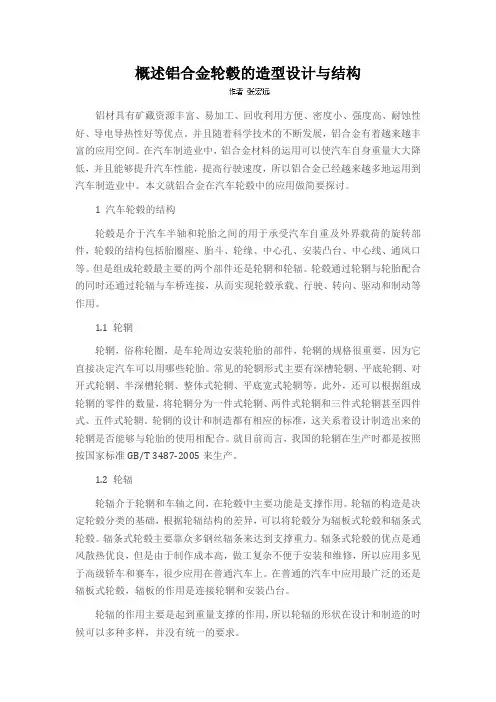

概述铝合金轮毂的造型设计与结构
概述铝合金轮毂的造型设计与结构铝材具有矿藏资源丰富、易加工、回收利用方便、密度小、强度高、耐蚀性好、导电导热性好等优点。
并且随着科学技术的不断发展，铝合金有着越来越丰富的应用空间。
在汽车制造业中，铝合金材料的运用可以使汽车自身重量大大降低，并且能够提升汽车性能，提高行驶速度，所以铝合金已经越来越多地运用到汽车制造业中。
本文就铝合金在汽车轮毂中的应用做简要探讨。
1 汽车轮毂的结构轮毂是介于汽车半轴和轮胎之间的用于承受汽车自重及外界载荷的旋转部件，轮毂的结构包括胎圈座、胎斗、轮缘、中心孔、安装凸台、中心线、通风口等。
但是组成轮毂最主要的两个部件还是轮辋和轮辐。
轮毂通过轮辋与轮胎配合的同时还通过轮辐与车桥连接，从而实现轮毂承载、行驶、转向、驱动和制动等作用。
1.1 轮辋轮辋，俗称轮圈，是车轮周边安装轮胎的部件，轮辋的规格很重要，因为它直接决定汽车可以用哪些轮胎。
常见的轮辋形式主要有深槽轮辋、平底轮辋、对开式轮辋、半深槽轮辋、整体式轮辋、平底宽式轮辋等。
此外，还可以根据组成轮辋的零件的数量，将轮辋分为一件式轮辋、两件式轮辋和三件式轮辋甚至四件式、五件式轮辋。
轮辋的设计和制造都有相应的标准，这关系着设计制造出来的轮辋是否能够与轮胎的使用相配合。
就目前而言，我国的轮辋在生产时都是按照按国家标准GB/T 3487-2005来生产。
1.2 轮辐轮辐介于轮辋和车轴之间，在轮毂中主要功能是支撑作用。
轮辐的构造是决定轮毂分类的基础，根据轮辐结构的差异，可以将轮毂分为辐板式轮毂和辐条式轮毂。
辐条式轮毂主要靠众多钢丝辐条来达到支撑重力。
辐条式轮毂的优点是通风散热优良，但是由于制作成本高，做工复杂不便于安装和维修，所以应用多见于高级轿车和赛车，很少应用在普通汽车上。
在普通的汽车中应用最广泛的还是辐板式轮毂，辐板的作用是连接轮辋和安装凸台。
轮辐的作用主要是起到重量支撑的作用，所以轮辐的形状在设计和制造的时候可以多种多样，并没有统一的要求。
基于有限元分析的轿车铝合金车轮设计
本科学生毕业设计基于有限元分析的轿车铝合金车轮设计院系名称：汽车与交通工程学院专业班级：车辆工程07-1班学生姓名：沈维梁指导教师：石美玉职称：教授黑龙江工程学院二○一一年六月The Graduation Design for Bachelor's DegreeBased on Finite Element Analysis Design of Car Alloy WheelsCandidate：Shen WeiliangSpecialty：Vehicle EngineeringClass：B07-1Supervisor：Prof. Shi MeiyuHeilongjiang Institute of Technology2011-06·Harbin摘要轻量化是世界汽车工业发展的主要趋势，轻质材料铝及其合金等的使用是一种有效的途径。
目前，大部分汽车车轮已使用铝及其合金做作为材料，利用现代设计方法，在此基础上进一步实现车轮的轻量化则是本文的研究所在。
在研究了CAD软件Pro /E以及有限元分析软件ANSYS的功能及其主要特点后，着重进行了了应用ANSYS对铝合金车轮进行结构强度分析的具体过程。
首先使用Pro/E软件，按照轮辋的国家标准，建构车轮的实体模型;然后把模型导入ANSYS，按2005年中国汽车行业标准中的汽车轻合金车轮的性能要求和实验方法所规定的疲劳实验要求施加荷载;然后进行强度分析和模态分析，分析结果表明，车轮的最大应力远小于铝合金的许用应力，车轮的固有频率满足要求，存在进一步改进的可能和必要。
最后，改进车轮模型，改进结果表明，车轮的重量有了显著的减少。
利用CAE分析技术有助于提高汽车车轮的设计水平、缩短设计周期、减少开发成本。
该方法具有普遍性，适用于指导任何其言型号车轮的设计和分析。
关键词：铝合金车轮；结构设计；有限元分析；强度分析；模态分析ABSTRACTLightweight is the main trends of the world's automotive industry, lightweight materials such as the use of aluminum and its alloys is an effective way. At present, most automotive aluminum and its alloy wheels have been used to do as a material, using modern design methods, based on the further realization of this lightweight wheels is the Institute of this article.In the study of the CAD software Pro / E and ANSYS finite element analysis software functions and the main characteristics, the Emphasis was the application of ANSYS, the structural strength of aluminum alloy wheel analysis of the specific process.First ，uses the Pro / E software, according to the rim of the national standards, building wheel solid model; then the model into ANSYS, by 2005 China's auto industry standard in automotive light-alloy wheels and performance requirements and test methods under the fatigue test requirements defined load and then the strength analysis and the results showed that the wheel is much less than the maximum stress allowable stress of aluminum alloy, there is further improvement possible and necessary. Then, the improved wheel models, improved results show that the weight of the wheels have been significantly reduced.The results show that the use of CAE analysis technology helps improve the design of automobile wheel level, shorten design cycles, reduce development costs. The method is universal, applicable to any of his words and models to guide the design and analysis of the wheel.Key words: Aluminum Alloy Wheels; Structural Design; Finite Element Analysis; Strength Analysis; Modal Analysis目录摘要 (I)Abstract ............................................................................................................... I I 第1章绪论. (1)1.1课题研究的目的意义 (1)1.2铝合金车轮行业现状及发展趋势 (1)1.2.1铝合金车轮的发展及其现状 (1)1.2.2铝合金车轮的发展趋势 (3)1.3国内外研究方法 (4)1.4主要研究内容 (5)第2章车轮三维模型的建立 (6)2.1 Pro/E软件基础 (6)2.2车轮Pro/E模型的建立 (7)2.2.1车轮构造、种类及装配 (7)2.2.2 车轮三维模型建立过程 (9)2.3 本章小结 (15)第3 章车轮强度静态分析 (16)3.1 ANSYS软件基础 (16)3.2 Pro/E与ANSYS的接口创建 (17)3.3车轮几何模型的简化 (18)3.4 A356的材料特性 (18)3.5边界条件的处理 (18)3.6载荷的处理 (19)3.7车轮弯曲疲劳试验有限元模型 ............................................... 错误！未定义书签。
低压铸造铝合金车轮设计要点
低压铸造铝合金车轮设计要点铝合金车轮具有质量轻、能耗低、散热快、减震性好、安全可靠、外观漂亮、图案丰富以及平衡性好等优点，被整车制造企业和广大车主所青睐。
我国铝合金轮毂的生产大多采用低压铸造工艺。
该工艺是在20世纪80年代后期由中信戴卡公司引进，经过20多年的发展，已经比较成熟。
但真正意义上的开发设计工作是在最近几年，随着我国整车制造水平的提升，才开始与整车开发同步进行设计。
车轮设计要点铝合金车轮的设计包括外观设计和工程设计。
车轮外观要与整车外观相匹配，车轮不仅是外观件，还是重要的安全部件，因此外观设计时就必须考虑工程要求。
一般情况下，在车轮进行外观设计时，工程人员也要参与，与造型设计师共同完成外观设计工作，以缩短车轮的开发周期。
现以大众车轮设计为例，具体分析低压铸造铝合金车轮设计中关注的要点。
大众车轮执行德国大众标准和欧盟的设计规范，主要考虑的方面有整车造型、车轮装配、车轮生产工艺和车轮试验。
1.整车造型车轮是整车的时尚装饰，是对整车外形设计的一种延伸，因此车轮造型作为整车造型的一部分，必须与整车的造型风格协调一致，给人以美感。
2.车轮装配车轮最终要装配到整车上，装配时与之相配合的零部件有轮胎、平衡块、刹车鼓、安装盘、安装螺栓和气门嘴。
铝合金车轮设计时注意的装配要点如下：（1）轮胎与铝合金车轮装配的轮胎一般情况下是无内胎的子午线轮胎，在轮胎与车轮轮辋之间形成一个封闭的空间。
大众车轮的轮辋结构执行欧洲轮辋标准——ETRTO标准，该标准对轮辋各部位的结构、尺寸做出了明确规定，在车轮设计时必须严格遵守。
同时，为防止车辆行驶过程中路肩石划伤车轮表面（路肩石的高度标准为150mm），要求车轮正面不能超出轮胎外侧面，一般要缩进2.5mm以上。
（2）平衡块平衡块的作用是使车轮在高速旋转下保持平衡，避免车辆在行驶过程中抖动和方向盘振动，提高车辆的舒适性。
车轮设计时，要求平衡块与刹车鼓之间的间隙不小于3mm。
（3）刹车鼓在车辆行驶过程中，车轮是旋转的，刹车鼓是静止的，因此在车轮设计时要保证车轮内表面与刹车鼓之间有一定的间隙，一般控制在3mm以上。
《铝合金轮毂的力学性能及有限元分析》范文
《铝合金轮毂的力学性能及有限元分析》篇一一、引言随着汽车工业的快速发展，铝合金轮毂因其轻量化、高强度、耐腐蚀等优点，逐渐成为现代汽车的重要部件。
了解铝合金轮毂的力学性能及其在各种工况下的应力分布，对于提高轮毂的设计水平、保障行车安全具有重要意义。
本文将针对铝合金轮毂的力学性能进行探讨，并运用有限元分析方法对其力学行为进行深入研究。
二、铝合金轮毂的力学性能铝合金轮毂的力学性能主要表现在其抗拉强度、屈服强度、延伸率及硬度等方面。
这些性能参数决定了轮毂在承受外力时的变形程度和抗破坏能力。
1. 抗拉强度与屈服强度：铝合金轮毂的抗拉强度和屈服强度是评价其承载能力的重要指标。
抗拉强度表示轮毂在拉伸过程中能够承受的最大力，而屈服强度则反映了轮毂在应力作用下的塑性变形能力。
2. 延伸率：延伸率是衡量铝合金轮毂塑性变形能力的重要参数。
高延伸率的轮毂在受到冲击时能够更好地吸收能量，降低破坏风险。
3. 硬度：铝合金轮毂的硬度与其耐磨性、抗冲击性密切相关。
适当的硬度可以保证轮毂在使用过程中不易磨损、不易变形。
三、有限元分析方法在铝合金轮毂中的应用有限元分析是一种有效的数值模拟方法，可用于研究铝合金轮毂在各种工况下的应力分布、变形及破坏模式。
通过建立轮毂的有限元模型，可以对其进行分析和优化。
1. 建立有限元模型：根据铝合金轮毂的实际结构，建立精确的有限元模型。
模型中应包括轮毂的各部分结构、材料属性及边界条件等。
2. 施加载荷及约束：根据轮毂在实际使用中可能承受的载荷，如重力、刹车力、侧向力等，在有限元模型上施加相应的载荷及约束。
3. 求解及后处理：通过有限元软件进行求解，得到轮毂在各种工况下的应力分布、变形及破坏模式。
对结果进行后处理，提取所需的数据及图表。
四、铝合金轮毂的力学行为分析通过有限元分析，可以深入了解铝合金轮毂在各种工况下的力学行为。
例如，在高速行驶过程中，轮毂所受的应力分布情况；在刹车过程中，轮毂的变形及应力集中情况等。
铝合金车轮的制造工艺技术(PPT 42页)
