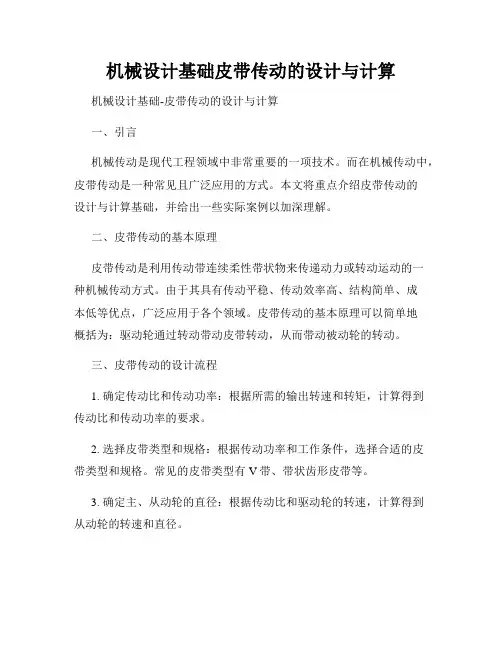

机械设计基础带传动装置设计案例要点
一、电动机的选择
二、传动比的分配
三、计算传动装置的运动和动力参数
四、带传动的设计
机械设计基础课后习题答案全
7-1解：（1）先求解该图功的比例尺。 （2 ）求最大盈亏功。根据图7.5做能量指示图。将和曲线的交点标注， ，，，，，，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-” 号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.6）如下：首先自向上做 ，表示区间的盈功；其次作向下表示区间的亏功；依次类推，直到画完最后一个封闭 矢量。由图知该机械系统在区间出现最大盈亏功，其绝对值为： （3 ）求飞轮的转动惯量 曲轴的平均角速度：； 系统的运转不均匀系数：； 则飞轮的转动惯量：
图7.5图7.6 7-2 图7.7 图7.8 解：（1）驱动力矩。因为给定为常数，因此为一水平直线。在一个运动循环中，驱
动力矩所作的功为，它相当于一个运动循环所作的功，即： 因此求得： （2）求最大盈亏功。根据图7.7做能量指示图。将和曲线的交点标注， ，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏 功的数值大小按比例作出能量指示图（图7.8）如下：首先自向上做，表示区间的盈功； 其次作向下表示区间的亏功；然后作向上表示区间的盈功，至此应形成一个封闭区间。 由图知该机械系统在区间出现最大盈亏功。 欲求，先求图7.7中的长度。如图将图中线1和线2延长交于点，那么在中， 相当于该三角形的中位线，可知。又在中，，因此有： ，则
根据所求数据作出能量指示图，见图7.8，可知最大盈亏功出现在段，则 。 （3）求飞轮的转动惯量和质量。 7-3解：原来安装飞轮的轴的转速为，现在电动机的转速为，则若将飞轮 安装在电动机轴上，飞轮的转动惯量为： 7-4解：（1）求安装在主轴上飞轮的转动惯量。先求最大盈亏功。因为是最大动能与最小 动能之差，依题意，在通过轧辊前系统动能达到最大，通过轧辊后系统动能达到最小，因此： 则飞轮的转动惯量： （2）求飞轮的最大转速和最小转速。
机械设计基础重点
机械设计基础重点文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
自由度F=3n-2PL-PH（n：活动机构，pl:低副（通过面接触）ph:高副（通过点或线接触））F必须大于0曲柄摇杆机构有急回特性（反行程摆动速度必然大于正行程）和死点位置（从动件出现卡死和运动不确定现象，死点应加以克服，利用构件的惯性来保证机构顺利通过死点） 凸轮与从动件之间依靠弹簧力、重力、沟槽接触来维持。凸轮从动件的三种常用运动规律为：等速运动、等加速等减速运动和摆线运动。 常见间隙机构：槽轮机构（运动系数T必须>0，径向槽的系数z大于等于3，T 总小于1/2,如使T大于1/2，须在构件1安装多个圆角），棘轮，不完全齿轮，凸轮间隙运动间隙（凸优点：运转可靠，工作平稳，可用作高速间隙运动）。 在机器中安装飞轮的目的：调节机器速度的周期性波动（非周期性波动通过调速器调节）一般把飞轮安装在机器的高速轴上。 调节机器速度波动目的：机器速度的波动带来一系列不良影响，如在运动副中产生动压力，引起机械振动，降低机器效率和产品质量等。因此，必须设法调节其速度，使速度波动限制在该类机器容许的范围内. 静平衡条件： P53 动平衡：P54 螺纹连接的主要类型：螺栓、双头螺柱、螺钉、螺母、垫圈。常用的连接螺纹为单线三角形右旋螺纹。细牙螺纹特点：螺距较小，细牙普通螺纹的螺栓的抗压强度较高。一般适用薄壁零件及受冲压零件的联接。但细牙不耐磨，易滑扣不宜经常拆卸，故广泛适用粗牙。 螺纹连接防松原理：1、利用摩擦力（在螺纹间保持一定的摩擦力，且摩擦力尽 可能不随载荷大小而变化）2、机械方法（1.用机械装置把螺母和螺栓连在一起2.
机械设计基础习题及答案10带、链传动
习题与参考答案 一、单项选择题(从给出的A 、B 、C 、D 中选一个答案) 1 带传动是依靠 B 来传递运动和功率的。 A. 带与带轮接触面之间的正压力 B. 带与带轮接触面之间的摩擦力 C. 带的紧边拉力 D. 带的松边拉力 2 带张紧的目的是 D 。 A. 减轻带的弹性滑动 B. 提高带的寿命 C. 改变带的运动方向 D. 使带具有一定的初拉力 3 与链传动相比较，带传动的优点是 A 。 A. 工作平稳，基本无噪声 B. 承载能力大 C. 传动效率高 D. 使用寿命长 4 与平带传动相比较，V 带传动的优点是 D 。 A. 传动效率高 B. 带的寿命长 C. 带的价格便宜 D. 承载能力大 5 选取V 带型号，主要取决于 A 。 A. 带传递的功率和小带轮转速 B. 带的线速度 C. 带的紧边拉力 D. 带的松边拉力 6 V 带传动中，小带轮直径的选取取决于 C 。 A. 传动比 B. 带的线速度 C. 带的型号 D. 带传递的功率 7 中心距一定的带传动，小带轮上包角的大小主要由 D 决定。 A. 小带轮直径 B. 大带轮直径 C. 两带轮直径之和 D. 两带轮直径之差 8 两带轮直径一定时，减小中心距将引起 D 。 A. 带的弹性滑动加剧 B. 带传动效率降低 C. 带工作噪声增大 D. 小带轮上的包角减小 9 带传动的中心距过大时，会导致 D 。 A. 带的寿命缩短 B. 带的弹性滑动加剧 C. 带的工作噪声增大 D. 带在工作时出现颤动 10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 C 。 A. F elim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim )1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+= 11 设计V 带传动时，为防止 A ，应限制小带轮的最小直径。
《机械设计基础》复习重点、要点总结
《机械设计基础》 第1章机械设计概论 复习重点 1. 机械零件常见的失效形式 2. 机械设计中，主要的设计准则 习题 1-1 机械零件常见的失效形式有哪些？ 1-2 在机械设计中，主要的设计准则有哪些？ 1-3 在机械设计中，选用材料的依据是什么？ 第2章润滑与密封概述 复习重点 1. 摩擦的四种状态 2. 常用润滑剂的性能 习题 2-1 摩擦可分哪几类？各有何特点？ 2-2 润滑剂的作用是什麽？常用润滑剂有几类？ 第3章平面机构的结构分析 复习重点 1、机构及运动副的概念 2、自由度计算 平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。 3.1 运动副及其分类 运动副：构件间的可动联接。（既保持直接接触，又能产生一定的相对运动） 按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。 3.2 平面机构自由度的计算 一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为 F=3n-2P L-P H (1-1)下面举例说明此式的应用。 例1-1 试计算下图所示颚式破碎机机构的自由度。 解由其机构运动简图不难看出，该 机构有3个活动构件，n=3；包含4个转 动副，P L=4；没有高副，P H=0。因此， 由式(1-1)得该机构自由度为 F=3n-2P L-P H =3×3-2×4-0=1
机械设计基础习题与答案
第一章 平面机构的自由度和速度分析 题1-1 在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。试绘制该机构的运动简图，并计算其自由度。 题1—2 图示为冲床刀架机构，当偏心轮1绕固定中心A 转动时，构件2绕活动中心C 摆动，同时带动刀架3上下移动。B 点为偏心轮的几何中心，构件4为机架。试绘制该机构的机构运动简图，并计算其自由度。 题1—3 计算题1－3图a ）与 图b ）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。 A B C 1 2 3 4 a) 曲柄摇块机构 A B C 1 2 3 4 b) 摆动导杆机构 题解1－1 图
题1－3图a）题1－3图b） 题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。 题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。 题1—5图题解1—5图
题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。 第二章 连杆机构 题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。试问： （1）若此机构为曲柄摇杆机构，且AB 为曲柄， 求l AB 的最大值； （2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。 题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由； （2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。 题2-3 图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置， 并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。 A C D 题2-1图
《机械设计基础》第六版重点复习资料
《机械设计基础》知识要点 绪论；基本概念：机构，机器，构件，零件，机械 第1章：1）运动副的概念及分类 2）机构自由度的概念 3）机构具有确定运动的条件 4）机构自由度的计算 第2章：1）铰链四杆机构三种基本形式及判断方法。 2）四杆机构极限位置的作图方法 3）掌握了解：极限位置、死点位置、压力角、传动角、急回特性、极位夹角。 4）按给定行程速比系数设计四杆机构。 第3章：1）凸轮机构的基本系数。 2）等速运动的位移，速度，加速度公式及线图。 3）凸轮机构的压力角概念及作图。 第4章：1）齿轮的分类（按齿向、按轴线位置）。 2）渐开线的性质。 3）基本概念：节点、节圆、模数、压力角、分度圆，根切、最少齿数、节圆和分度圆的区别。 4）直齿轮、斜齿轮基本尺寸的计算；直齿轮齿廓各点压力角的计算；m = p /π的推导过程。 5）直齿轮、斜齿轮、圆锥齿轮的正确啮合条件。 第5章：1）基本概念：中心轮、行星轮、转臂、转化轮系。 2）定轴轮系、周转轮系、混合轮系的传动比计算。 第9章：1）掌握：失效、计算载荷、对称循环变应力、脉动循环变应力、许用应力、安全系数、疲劳极限。 了解：常用材料的牌号和名称。 第10章: 1）螺纹参数d、d1、d2、P、S、ψ、α、β及相互关系。 2）掌握：螺旋副受力模型及力矩公式、自锁、摩擦角、当量摩擦角、螺纹下行自锁条件、常用螺纹类型、螺纹联接类型、普通螺纹、细牙螺纹。 3）螺纹联接的强度计算。 第11章: 1）基本概念：轮齿的主要失效形式、齿轮常用热处理方法。 2）直齿圆柱齿轮接触强度、弯曲强度的计算。 3）直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮的作用力（大小和方向）计算及受力分析。 第12章: 1）蜗杆传动基本参数：m a1、m t2、γ、β、q、P a、d1、d2、V S及蜗杆传动的正确啮合条件。 2）蜗杆传动受力分析。 第13章: 1）掌握：带传动的类型、传动原理及带传动基本参数：d1、d2、L d、a、α1、α2、F1、F2、F0 2）带传动的受力分析及应力分析：F1、F2、F0、σ1、σ2、σC、σb及影响因素。 3）弹性滑动与打滑的区别。 4）了解：带传动的设计计算。 第14章: 1）轴的分类（按载荷性质分）。 2）掌握轴的强度计算：按扭转强度计算，按弯扭合成强度计算。 第15章: 1）摩擦的三种状态：干摩擦、边界摩擦、液体摩擦。 第16章: 1）常用滚动轴承的型号。 2）向心角接触轴承的内部轴向力计算，总轴向力的计算。 滚动轴承当量动载荷的计算。滚动轴承的寿命计算。 第17章: 1）联轴器与离合器的区别 第一章平面机构的自由度和速度分析 1、自由度：构件相对于参考系的独立运动称为自由度。 2、运动副：两构件直接接触并能产生一定相对运动的连接称为运动副。构件组成运动副后，其运动受到约束，自由度减少。
机械设计基础齿轮传动设计例题
例1 设计用于带式输送机传动装置的闭式单级直齿圆柱齿轮传动。传递功率P=2.7kW ，小齿轮转速n 1=350r/min ，传动比i=3.57。输送机工作平稳，单向运转，两班工作制，齿轮对称布置，预期寿命10年，每年工作300天。 解：1. 选择齿轮精度等级、材料、齿数 1）带式输送机属于一般机械，且转速不高，故初选择8级精度。 2）因载荷平稳，传递功率较小，可采用软齿面齿轮。参考表5-6，小齿轮选用45钢调质处理，齿面硬度220~250HBS ，σHLim1=595MPa ， σFE1=230MPa ；大齿轮选用 45钢正火处理，齿面硬度170~200HBS ， σ HLim2=520MPa ，σFE2=200MPa 。 3）初选小齿轮齿数z 1=24，则z 2=iz 1=3.57×24=85.68，取z 2=87。故实际传动比i=z 2/z 1=87/24=3.62，与要求的传动比3.57的误差小于3%。 对于齿面硬度小于350 HBS 的闭式软齿面齿轮传动，应按齿面接触强度设计，再按齿根弯曲强度校核。 2. 按齿面接触强度设计 设计公式5-48 1d ≥1）查表5-8，原动机为电动机，工作机械是输送机，且工作平稳，取载荷系数K=1.2。 2）小齿轮传递的转矩 11 2.7 9550955073.671 350 P N m n T =?= ?= ? 3）查表5-13，齿轮为软齿面，对称布置，取齿宽系数φd =1。
4）查表5-10，两齿轮材料都是锻钢，故取弹性系数Z E =189.8 MPa 1/2。 5）两齿轮为标准齿轮，且正确安装，故节点区域系数Z H =2.5，取重合度系数Z ε=0.9。 6）计算许用接触应力 N W X HLim H H Z Z Z S σσ??=?? ①应力循环次数 小齿轮N 1=60n 1jL h =60×350×1×(2×8×300×10)=10.08×108 大齿轮N 2= N 1/i=10.08×108/3.62=2.78×108 ②据齿轮材料、热处理以及N 1、N 2，查接触疲劳寿命系数图表，不允许出现点蚀，得接触疲劳寿命系数Z N1=1，Z N2=1，两齿轮均为软齿面故ZW=1，ZX=1。 ③一般传动，取安全系数S H =1.1。 ④计算许用接触应力 11115951540.91.1N W X HLim H H MPa Z Z Z S σσ???===??2222 5201427.71.1N W X HLim H H MPa Z Z Z S σσ???===?? 取小值[σ H2]代入计算。 7）计算 1 81.56mm d 8）计算主要尺寸 ①模数m=d 1/z 1=81.56/24=3.4mm 查表5-2，取标准值m=4mm 。 ②分度圆直径d 1=mz 1=4×24=96mm
机械设计基础习题答案
平面机构及其自由度 1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。 解 1）取比例尺 绘制其机构运动简图（图b）。 l 图 b） 2）分析其是否能实现设计意图。 GAGGAGAGGAFFFFAFAF
GAGGAGAGGAFFFFAFAF 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+?-?='-'-+-=F p p p n F h l 因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。 3）提出修改方案（图c ）。 为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
GAGGAGAGGAFFFFAFAF 图 c 1） 图 c 2） 2、试画出图示平面机构的运动简图，并计算其自由度。 解：3=n ，4=l p ，0=h p ，123=--=h l p p n F 解：4=n ，5=l p ，1=h p ，123=--=h l p p n F 3、计算图示平面机构的自由度。
GAGGAGAGGAFFFFAFAF 解：7=n ，10=l p ，0=h p ，123=--=h l p p n F
机械设计基础知识点总结
n P t P α γ C D A B ω P 12δδt h s = 12ωδt h v = 2=a 21222δδt h s =12 1 24δδωt h v =22 124t h a δω=2122)(2δδδ-- =t t h h s )(4121 2δδδω-=t t h v 22124t h a δ ω-=绪论：机械：机器与机构的总称。机器：机器是执行机械运动的装置，用来变换或传递能量、物料、信息。机构：是具有确定相对运动的构件的组合。用来传递运动和力的有一个构件为机架的用构件能够相对运动的连接方式组成的构件系统统称为机构。构件：机构中的（最小）运动单元一个或若干个零件刚性联接而成。是运动的单元，它可以是单一的整体，也可以是由几个零件组成的刚性结构。零件：制造的单元。分为：1、通用零件，2、专用零件。 一：自由度：构件所具有的独立运动的数目称为构件的自由度。 约束：对构件独立运动所施加的限制称为约束。运动副：使两构件直接接触并能产生一定相对运动的可动联接。高副：两构件通过点或线接触组成的运动副称为高副。低副：两构件通过面接触而构成的运动副。根据两构件间的相对运动形式，可分为转动副和移动副。F = 3n- 2PL-PH 机构的原动件（主动件）数目必须等于机构的自由度。复合铰链：三个或三个以上个构 件在同一条轴线上形成的转动副。由m 个构件组成的复合铰链包含的转动副数目应 为（m-1）个。虚约束：重复而不起独立限制作用的约束称为虚约束。计算机构的自由度时，虚约束应除去不计。局部自由度: 与输出件运动无关的自由度，计算机构自由度时可删除。 二：连杆机构：由若干构件通过低副（转动副和移动副）联接而成的平面机构，用以实现运动的传递、变换和传送动力。优点：(1)面接触低副，压强小，便于润滑，磨损轻，寿命长，传力大。(2)低副易于加工，可获得较高精度，成本低。(3)杆可较长，可用作实现远距离的操纵控制。(4)可利用连杆实现较复杂的运动规律和运动轨迹。缺点：(1)低副中存在间隙，精度低。(2)不容易实现精确复杂的运动规律。铰链四杆机构：具有转换运动功能而构件数目最少的平面连杆机构。整转副：存在条件：最短杆与最长杆长度之和小于或等于其余两杆长度之和。构成：整转副是由最短杆及其邻边构成。类型判定：(1）如果：lmin+lmax ≤其它两杆长度之和，曲柄为最短杆；曲柄摇杆机构：以最短杆的相邻构件为机架。双曲柄机构：以最短杆为机架。双摇杆机构：以最短杆的对边为机架。(2)如果： lmin+lmax ＞其它两杆长度之和；不满足曲柄存在的条件，则不论选哪个构件为机架，都为双摇杆机构。急回运动：有不少的平面机构，当主动曲柄做等速转动时，做往复运 动的从动件摇杆，在前进行程运行速度较慢，而回程运动速度要快，机构的这种性质就是所谓的机构的“急回运动”特性。 压力角：作用于C 点的力P 与C 点绝对速度方向所夹的锐角α。传动角：压力角的余角γ，死点：无论我们 在原 动件上施加 多大的力都不能使机构运 动，这种位置我们称为死点γ=0。解决办法：（1）在机构中安装大质量的飞轮，利用其惯性闯过转折点；（2）利用多组机构来消除运动不确定现象。即连杆BC 与摇杆CD 所夹锐角。 三：凸轮: 一个具有曲线轮廓或凹槽的构件。从动件: 被凸轮直接推动的构件。机架: 固定不动的构件(导路)。凸轮类型：(1)盘形回转凸轮(2)移动凸轮 (3)圆柱回转凸轮 从动件类型：(1)尖顶从动件(2)滚子从动件(3)平底从动件(1)直动从动件 (2)摆动从动件 1基圆：以凸轮最小向径为半径作的圆，用rmin 表示。2推程：从动件远离中心位置的过 程。推程运动角δt ；3远休止：从动件在远离中心位置停留不动。远休止角δs ；4回程:从动件由远离中心位置向中心位置运动的过程。回程运动角δh ；5近休止:从动件靠近中心位置停留不动。近休止角δs ˊ；6行程:从动件在推程或回程中移动的距离，用 h 表示。7从动件位移线图：从动件位移S2与凸轮转角δ1之间的关系曲线称为从动件位移 线图。1.等 速运动规 律: 1、特点：设计简单、匀速进给。始点、末点有刚性冲击。适于低速、轻载、从动杆质量不大，以及要求匀速的情况。 2、等加速等减速运动规律: 推程等加速段运动方程： 推 程 等减速段运动方程： 柔 性冲击:加速度发 生有限值的突变（适用于中速场合） 3、简谐运动规律: 柔性冲击 四：根切根念：用范成法加工齿轮时，有时会发现刀具的顶部切入了轮齿的根部，而把齿根切去了一部分，破坏了渐开线齿廓，如图这种现象称为根切。 根切形成的原因：标准齿轮：刀具的齿顶线超过了极限啮合点N 。 不根切的条件可以表示为： 不根切的最少齿数为： 标准齿轮：指m 、α、ha*、c* 均取标准值，具有标准的齿顶高和齿根高，且分度圆齿厚s 等于齿槽宽e 的齿轮。 成型法：加工原理：成形法是用渐开线齿形的成形铣刀直接切出齿形。加工：(a) 盘形铣刀加工齿轮。(b)指状铣刀加工齿轮。缺点：加工精度低；加工不连续，生产率低；加工成本高。优点：可以用普通铣床加工。 范成法：加工原理：根据共轭曲线原理，利 用一对齿轮互相啮合传动时，两轮的齿廓互为包络线的原理来加工。加工：(a)齿轮插刀:是一个齿廓为刀刃的外齿轮。(b)齿条插刀（梳齿刀）:是一个齿廓为刀刃的齿条。原理与用齿轮插刀加工相同，仅是范成运动变为齿条与齿轮的啮合运动。(c)滚刀切齿:原理与用齿条插刀加工基本相同,滚刀转动时，刀刃的螺旋运动代替了齿条插刀的展成运动和切削运动。 九：失效：机械零件由于某种原因不能正常工作时，称为失效。类型：（1）断裂。在机械载荷或应力作用下(有时还兼有各种热、腐蚀等因素作用)，使物体分成几个部分的现象，通常定义为固体完全断裂，简称断裂。静力拉断、疲劳断裂。（2）变形。由于作用零件上的应力超过了材料的屈服极限，使零 1 1PN PB ≤2 sin sin * α α mz m h a ≤ α 2* min sin 2a h z = )]cos(1[212δδπt h s -=)sin(2112δδπδωπt t h v =)cos(2122122δδπ δωπt t h a =
机械设计基础习题及答案
机械设计基础复习题（一） 一、判断题：正确的打符号√，错误的打符号× 1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。( ) 2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。( ) 3．若力的作用线通过矩心，则力矩为零。( ) 4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。( ) 5．带传动中，打滑现象是不可避免的。( ) 6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。 ( ) 7．标准齿轮分度圆上的齿厚和齿槽宽相等。( ) 8．平键的工作面是两个侧面。( ) 9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。( ) 10．螺纹中径是螺纹的公称直径。（） 11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。( ) 12．在运动副中，高副是点接触，低副是线接触。( ) 13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。( ) 15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。( ) 16．周转轮系的自由度一定为1。( ) 17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。( ) 18．代号为6205的滚动轴承，其内径为25mm。( ) 19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。( ) 二、填空题 1．直齿圆柱齿轮的正确啮合条件是相等，相等。 2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为 。 3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的 加以限制。 4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。6．轴上零件的轴向固定方法有、、、等。7．常用的滑动轴承材料分为、、三类。8．齿轮轮齿的切削加工方法按其原理可分为和两类。9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。 10．带传动的主要失效形式是、及带与带轮的磨损。11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。闭式蜗杆传动必须进行以控制油温。12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。
机械设计基础总复习
《机械设计基础》试题库 一、填空题： 1、两个构件接触而组成的可动的联接，称为＿＿＿＿＿＿；两构件上能够直接接触而构成的表面称为＿＿＿＿＿＿＿＿。 2、由＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿的基本杆组称为Ⅱ级组，而由＿＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿＿所组成，而且都有＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的构件的基本杆组，称为Ⅲ级组。 3、转动副中的总反力的方位，可根据如下三点来确定＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。 4、飞轮实际上是一个＿＿＿＿＿＿＿＿＿。它可以用＿＿＿＿＿＿＿＿＿的形式，把能量＿＿＿＿＿＿＿＿＿或＿＿＿＿＿＿＿＿＿＿＿＿。 5、对于齿面硬度大于HRC45(或相当于424HBS)的齿轮,可采用以下热处理方式＿＿＿＿＿＿＿＿＿。其加工方式为＿＿＿＿＿＿＿＿＿。 6、两个构件接触而组成的可动的联接，称为＿＿＿＿＿＿＿＿＿＿；两构件上能够直接接触而构成的表面称为＿＿＿＿＿＿＿＿＿＿。 7、运动副根据其所引入的约束的数目进行分类，如：引入两个约束的运动副，称为＿＿＿＿级副。根据构件运动副的接触情况进行分类，＿＿＿＿＿＿＿＿＿＿称为高副，＿＿＿＿＿＿＿＿＿＿则称为低副。 8、转动副中的总反力的方位，可根据如下三点来确定＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。 9、在机械稳定运转阶段，有以下三种稳定运转情况＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿。而在＿＿＿＿＿＿＿＿＿＿＿＿情况下，不需要进行速度调节。 10、为了不使斜齿轮传动产生过大的轴向推力，设计时，一般取螺旋角β=＿＿＿＿＿＿＿＿＿＿＿＿。对于人字齿轮，螺旋角β可
新版《机械设计基础》课后习题参考答案
机械设计基础习题参考答案 机械设计基础课程组编 武汉科技大学机械自动化学院
第2章 平面机构的自由度和速度分析 2-1画运动简图。 2-2 图2-38所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。 4 3 5 1 2 解答：原机构自由度F=3?3- 2 ?4-1 = 0，不合理 ，
2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。 b) a) A E M D F E L K J I F B C C D B A 解答：a) n=7; P l=9; P h=2，F=3?7-2 ?9-2 =1 L处存在局部自由度，D处存在虚约束 b) n=5; P l=6; P h=2，F=3?5-2 ?6-2 =1 E、B处存在局部自由度，F、C处存在虚约束2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。 B D C A (a) C D B A (b) 解答：a) n=4; P l=5; P h=1，F=3?4-2 ?5-1=1 A处存在复合铰链 b) n=6; P l=7; P h=3，F=3?6-2 ?7-3=1 B、C、D处存在复合铰链 2-5 先计算如图所示平面机构的自由度。并指出图中的复合铰链、局部自由度和虚约束。
A B C D E 解答： a) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 C 处存在复合铰链。 b) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 B D E C A c) n=3; P l =3; P h =2，F=3?3 -2 ?3-2 = 1 D 处存在局部自由度。 d) n=4; P l =5; P h =1，F=3?4 -2 ?5-1 = 1 A B C D E F G G' H A B D C E F G H I J e) n=6; P l =8; P h =1，F=3?6 -2 ?8-1 = 1 B 处存在局部自由度，G 、G'处存在虚约束。 f) n=9; P l =12; P h =2，F=3?9 -2 ?12-2 = 1 C 处存在局部自由度，I 处存在复合铰链。
机械设计基础复习资料
机械设计基础复习 概念类 1机器一般由哪几部分组成一般机器主要由动力部分传动部分执行部分控制部分四个基本部分组成。 2机器和机构各有哪几个特征构件由各个零件通过静连接组装而成的，机构又由若干个构件通过动连接组合而成的，机器是由机构组合而成的。机器有三个共同的牲：（1）都是一种人为的实物组合；（2）各部分形成运动单元，各单元之间且有确定的相对运动；（3）能实现能量转换或完成有用的机械功. 3零件分为哪两类零件分为；通用零件、专用零件。机器能实现能量转换，而机构不能。 4什么叫构件和零件组成机械的各个相对运动的实物称为构件，机械中不可拆的制造单元体称为零件。构件是机械中中运动的单元体，零件是机械中制造的单元体。 5什么叫运动副分为哪两类什么叫低副和高副使两个构件直接接触并产生一定可动的联接，称运动副。 6空间物体和平面物体不受约束时各有几个自由度构件在直角坐标系来说，且有6个独立运动的参数，即沿三个坐标轴的移动和绕三个坐标轴转动。但在平面运动的构件，仅有3个独立运动参数。 7什么叫自由度机构具有确定运动的条件是什么机构具有独立的运动参数的数目称为构件的自由度。具有确定运动的条件是原动件的数目等于机构的自由度数目。 8运动副和约束有何关系低副和高副各引入几个约束运动副对成副的两构件间的相对运动所加的限制称为约束。引入1个约束条件将减少1个自由度。 9转动副和移动副都是面接触称为低副。点接触或线接触的运动副称为高副。 10机构是由原动件、从动件和机架三部分组成。 11当机构的原动件数等于自由度数时，机构就具有确定的相对运动。 12计算自由度的公式：F＝3n-2P L-P H(n为活动构件；P L为低副；P H为高副) 13什么叫急回特性一般来说，生产设备在慢速运动的行程中工作，在快速运动的行程中返回。这种工作特性称为急回特性。用此提高效率。 14凸轮机构中从动件作什么运动规律时产生刚性冲击和柔性冲击当加速度达到无穷大时，产生极大的惯性力，导致机构产生强烈的刚性冲击，因此等速运动只能用于低速轻载的场合。从动件按余弦加速度规律运动时，在行程始末加速度且有限值突变，也将导致机构产生柔性冲击，适用于中速场合。 15齿轮的基本参数有哪几个模数、齿数、压力角、变位系数、齿宽 16什么叫重合度齿轮连续传动的条件是什么啮合线长度与基圆齿距的比值称为重合度；只有当重合度大于1时齿轮才能连续传动；重合度的大小表明同时参与啮合的齿对数目其值大则传动平稳，每对轮齿承受的载荷也小，相对提高了其承载能力。 17斜齿轮正确啮合的条件：是法面模数和法面压力角分别相等而且螺旋角相等，旋向相反。 18什么叫定轴轮系每个齿轮的几何轴线都是固定的轮系称为定轴轮系。定轴轮系的传动比等于各对传动比的连入乘积，其大小等于各对啮合轮中所有从动齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积的比值。 19螺纹自锁的条件是什么自锁的条件；螺纹升角小于或等于磨擦角。 20蜗杆与蜗轮的回转方向的判定----“左右手定则”：左旋用左手，右旋用右手握住蜗杆的轴线四指的指向为蜗杆的转向，姆指的反向就为蜗轮的转向。 21平键的工作面是哪个面平键的联接多以键的侧面为工作面 22联轴器和离合器有何不同联轴器连接时只有在机器停止运转，经过拆卸后才能使两轴分离；离合器连接的两轴可在机器运转过程中随时进行接合或分离。 23什么是带传动的紧边和松边带传动的受力分析：绕上主动轮的一边，拉力增加，称为紧边；绕上从动轮的一边，拉力减少，称为松边。 24什么叫打滑和弹性滑动各是什么因素引起的是否可避免当带所传递的有效圆周力大于极限值时带与带轮之间发生显著的相对运动这种现象称为打滑；由于传动带是弹性体受拉后将产生弹性变形，使带的转速低于主动轮的转速的现象称为弹性滑动。弹性滑动是不可避免的，打滑是由于过载引起的应当避免的。25轮齿的失效形式有哪几种形式轮齿折断和齿面损伤。后者又分为齿面点蚀、胶合、磨陨和塑性变形。开式齿轮传动主要失效形式是齿面磨损和轮齿折断。 26轴的分类：（1）.既受弯矩同时又受扭矩的轴称为转轴（2）.只受弯矩的称为心轴（3）.只受转矩或
《机械设计基础》试题库_V带传动(完整资料)
【最新整理，下载后即可编辑】 第13章带传动和链传动 习题与参考答案 一、判断题： 1．限制带轮最小直径的目的是限制带的弯曲应力。 A．正确 B. 错误 2．同规格的窄V带的截面宽度小于普通V带。 A．正确 B. 错误 3．带传动接近水平布置时，应将松边放在下边。 A．正确 B. 错误 4．若设计合理，带传动的打滑是可以避免的，但弹性滑动却无法避免。 A．正确 B. 错误 5．在相同的预紧力作用下，V带的传动能力高于平带的传动能力。 A．正确 B. 错误 6．带传动中，实际有效拉力的数值取决于预紧力、包角和摩擦系数。 A．正确 B. 错误 7．带传动的最大有效拉力与预紧力、包角和摩擦系数成正
比。 A．正确 B. 错误 8．适当增加带长，可以延长带的使用寿命。 A．正确 B. 错误 9．在链传动中，如果链条中有过渡链节，则极限拉伸载荷将降低。 A．正确 B. 错误 10．链轮齿数越少，越容易发生跳齿和脱链。 A．正确 B. 错误 11．在链传动中，链条的磨损伸长量不应超过1%。 A．正确 B. 错误 12．为了使各排链受力均匀，因此链的排数不宜过多。 A．正确 B. 错误 13．齿形链上设有导扳，内导板齿形链的导向性好。。 A．正确 B. 错误 二、选择题： 1．选取V带型号，主要取决于（）。 A.带传动的功率和小带轮转速 B.带的线速度 C.带的紧边拉力
2．设计带传动时，考虑工作情况系数K 的目的是（）。 A A.传动带受到交变应力的作用 B.多根带同时工作时的受力不均 C.工作负荷的波动 3．V带的楔角为40°，为使带绕在带轮上能与轮槽侧面贴合更好，设计时应使轮槽楔角（）。 A.小于40° B.等于40° C.大于40° 4．在下列传动中，平均传动比和瞬时传动比均不稳定的是（）。 A．带传动 B. 链传动 C. 齿轮传动 5．用张紧轮张紧V带，最理想的是在靠近（）张紧。 A.小带轮松边由外向内 B.小带轮松边由内向外 C.大带轮松边由内向外 6．带在工作时受到交变应力的作用，最大应力发生在（）。 A.带进入小带轮处 B.带离开小带轮处 C.带进入大带轮处
机械设计基础试题及答案
A卷 一、简答与名词解释(每题5分，共70分) 1. 简述机构与机器的异同与其相互关系 答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。相互关系：机器一般由一个或若干个机构组合而成。 2. 简述“机械运动”的基本含义 答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。 3. 机构中的运动副具有哪些必要条件？ 答. 三个条件：①两个构件；②直接接触；③相对运动。 4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。平面自由构件的自由度为3。 5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？ 答. 机构具有确定运动条件：自由度＝原动件数目。原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构
件破坏。 6. 铰链四杆机构有哪几种基本型式？ 答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？ 答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。α＋γ≡900。压力角（传动角）越小（越大），机构传力性能越好。偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置 8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？ 答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径 r T 相等时：ρ=r T ，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。 在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。增大凸轮轮廓半径或限制滚子半径均有利于避免实际轮廓变尖现象的发生。 9. 渐开线齿廓啮合有哪些主要特点？ 答. ①传动比恒定；②实际中心距略有改变时，传动比仍保持不变（中
江苏自考机械设计基础复习重点
第一部分机械原理 第一章平面机构组成原理及其自由度分析 １机构是一种具有确定运动的认为实物组合体。机构的组成要素是构件和运动副。 ２零件与构件的区别：零件是加工单元体，而构件是运动单元体。 ３面接触的运动副称为低副，点或线接触的运动副称为高副。 根据组成平面低副的相对运动性质又可将其分为转动副和移动副。 ４每个转动副或移动副都引入二个约束；每个高副都引入一个约束。 ５机构运动简图：用国标规定的简单符号和线条代表运动副和构件，(读懂) 并按一定的比例尺表示机构的运动尺寸，绘制出机构的简明图形称为机构运动简图。 ６机构运动简图绘制步骤中注意：选择适当的长度比例尺μ（μ＝实际尺寸（ｍ）/图示长度（mm））,该比例尺与制图中的比例正好相反。 7 平面机构自由度计算公式（重点）：（见P14例1.1.13）F=3n-2PL-PH F－平面机构的自由度；n－活动构件数（不包括机架）；PL－低副数；PH－高副数。 8 机构具有确定运动的条件：机构原动件数＝机构的自由度F。 9 复合铰链：k 个构件在同一处组成复合转动副，则其转动副数为（k-1）个。 10 局部自由度：点或线接触的运动副，如凸轮副、齿轮副等。 11 虚约束；重复的约束，只需记住简单的几种形式。 12 高副低代：以低副来代替高副。通常用一构件两低副来代替一个高副或简称为一杆两低副。 这部分参考书上练习题P20题1.1.3。（b）（c） 第二章平面连杆机构 １平面四杆机构中最基本的型式――铰链四杆机构，即所有运动副都为转动副。 ２铰链四杆机构根据两连架杆是曲柄还是摇杆分为三种基本形式：曲柄摇杆机构，双曲柄机构和双摇杆机构。 ３铰链四杆机构中相邻两构件作整圈转动的条件：①此两构件中必有一２构件是最短构件； ②该最短构件与最长构件的长度之和应小于或等于其余两构件长度之和，即lmin+lmax≤l余1+l 余2 ４铰链四杆机构的类型及其判别条件：（重点） 当lmin+lmax≤l余1+l余2时： 机架为最短杆时，属双曲柄机构； 机架为最短杆的邻杆时，属曲柄摇杆机构； 机架为最短杆的对面杆时，属双摇杆机构； 当lmin+lmax＞l余1+l余2时：只属于双摇杆机构。 ５平面四杆机构的急回特性：在四杆机构中摇杆回程的平均速度大于工作行程的平均速度的这种性质称为急回特性。急回特性的大小用行程速比系数K表示： K=(180+θ)/(180-θ)或θ＝180度（K-1）/(K+1)。 θ－极位夹角，指摇杆处于两个极限位置时，对应的曲柄所在的两个位置之间所夹的锐角。极位夹角θ越大，K值也越大。 ６具有急回特性的机构类型：曲柄摇杆机构、偏置的曲柄滑块机构（重点:画极限位置）、摆动导杆机构等。 而对心曲柄滑块机构不具有急回特性。
机械设计基础答案
《机械设计基础》作业答案 第一章平面机构的自由度和速度分析1－1 1－2 1－3 1－4 1－5 自由度为： 或： 1－6 自由度为 或： 1－10 自由度为： 或： 1－11
1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1－14：求出题1-14图正切机构的全部瞬心。设s rad /101=ω，求构件3的速度3v 。 1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。 构件1、2的瞬心为P 12 P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心 1－16：题1-16图所示曲柄滑块机构，已知： s mm l AB /100=，s mm l BC /250=，s rad /101=ω，求机构全部瞬心、滑块速度3v 和连杆角速度2ω。 在三角形ABC 中，BCA AB BC ∠=sin 45sin 0，52sin =∠BCA ，5 23cos =∠BCA ， 045sin sin BC ABC AC =∠，mm AC 7.310≈ 1－17：题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘，圆盘中心C 与凸轮回转中心的距离mm l AC 15=，mm l AB 90=，s rad /101=ω，求00=θ和0180=θ时，从动件角速度2ω的数值和方向。 00=θ时 方向如图中所示 当0180=θ时
方向如图中所示
第二章 平面连杆机构 2-1 试根据题2-1图所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。 （1）双曲柄机构 （2）曲柄摇杆机构 （3）双摇杆机构 （4）双摇杆机构 2-3 画出题2-3图所示各机构的传动角和压力角。图中标注箭头的构件为原动件。 2-4 已知某曲柄摇杆机构的曲柄匀速转动，极位夹角θ为300，摇杆工作行程需时7s 。试问：（1）摇杆空回程需时几秒？（2）曲柄每分钟转数是多少？ 解：（1）根据题已知条件可得： 工作行程曲柄的转角01210=? 则空回程曲柄的转角02150=? 摇杆工作行程用时7s ，则可得到空回程需时： （2）由前计算可知，曲柄每转一周需时12s ，则曲柄每分钟的转数为 2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆100，且mm l mm l AD CD 1000,500==。（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）＇计算此机构的最小传动角。
