基础工程-沉井基础
沉井基础施工方法
沉井基础施工方法引言：沉井基础是建筑工程中常见的基础形式之一。
它通常用于建筑物的地下部分，为上部结构提供承载和稳定的支撑。
沉井基础施工方法的正确选择和实施对于保证建筑物的稳定性和安全性至关重要。
本文将介绍沉井基础的常见施工方法及其步骤。
一、立井施工方法1.选址和准备在进行沉井基础施工前，需要仔细选择井的位置，并且确保井口周围没有其他设施和障碍物。
然后，需要对选定的位置进行挖掘，一般要深入土层中达到基础所需的深度。
2.钻井施工钻井是立井施工的关键步骤。
钻井的目的是将土壤挖掘出来，为后续的井施工创造条件。
常用的钻井方法有手动钻孔和机械钻孔。
在进行钻井时，需要注意安全措施，例如佩戴防护装备和小心处理地下管道等。
3.井筒施工井筒施工是指在钻井完成后，将井筒放入钻孔中。
井筒的材质通常为钢筋混凝土或钢材。
井筒的尺寸应根据建筑物的需求进行设计，并确保与地下水位以及土壤的性质相适应。
4.地下水处理当施工过程中遇到地下水时，必须采取措施将其排出。
根据实际情况，可以使用抽水泵或开挖防水措施来控制地下水位。
5.填料或灌浆填料或灌浆是为了填补井筒与土壤之间的空隙，以增加基础的稳定性。
填料材料可以选择砂土、砾石或混凝土。
填料或灌浆的方式可以通过压力喷射或人工灌注来完成。
二、挖井施工方法1.选址和准备与立井施工一样，选址和准备也是必要的步骤。
在挖井施工中，必须确定井的位置，并确保井口周围没有障碍物。
2.挖井挖井是挖井施工的核心步骤。
挖井可以使用手动挖掘或机械挖掘，具体取决于工程的规模和要求。
在挖井过程中，需注意土体的均匀清理和作业人员的安全。
3.井壁排水和支护挖井施工中，土壤的松动会导致井壁塌方和水的渗入。
为了避免这种情况，需要采取井壁排水和支护的措施。
井壁排水可通过排水管或泵进行，支护则可使用支撑材料如钢支撑或混凝土衬砌。
4.井底处理挖井至预定深度后，需要对井底进行处理，以保证基础的稳定性。
常用的处理方式包括井底加固和地下水处理。

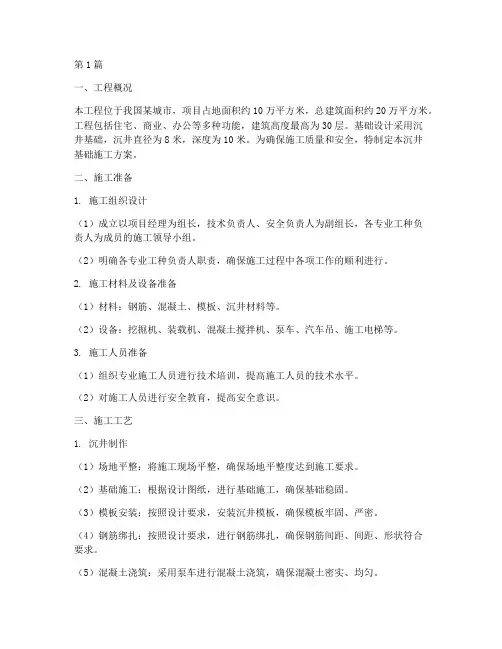

工程中沉井基础施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，项目占地面积约10万平方米，总建筑面积约20万平方米。
工程包括住宅、商业、办公等多种功能，建筑高度最高为30层。
基础设计采用沉井基础，沉井直径为8米，深度为10米。
为确保施工质量和安全，特制定本沉井基础施工方案。
二、施工准备1. 施工组织设计（1）成立以项目经理为组长，技术负责人、安全负责人为副组长，各专业工种负责人为成员的施工领导小组。
（2）明确各专业工种负责人职责，确保施工过程中各项工作的顺利进行。
2. 施工材料及设备准备（1）材料：钢筋、混凝土、模板、沉井材料等。
（2）设备：挖掘机、装载机、混凝土搅拌机、泵车、汽车吊、施工电梯等。
3. 施工人员准备（1）组织专业施工人员进行技术培训，提高施工人员的技术水平。
（2）对施工人员进行安全教育，提高安全意识。
三、施工工艺1. 沉井制作（1）场地平整：将施工现场平整，确保场地平整度达到施工要求。
（2）基础施工：根据设计图纸，进行基础施工，确保基础稳固。
（3）模板安装：按照设计要求，安装沉井模板，确保模板牢固、严密。
（4）钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、间距、形状符合要求。
（5）混凝土浇筑：采用泵车进行混凝土浇筑，确保混凝土密实、均匀。
2. 沉井下沉（1）沉井注水：在沉井顶部设置注水口，通过注水使沉井下沉。
（2）下沉控制：在沉井下沉过程中，严格控制下沉速度，确保沉井均匀下沉。
（3）下沉观测：定期对沉井下沉情况进行观测，确保沉井下沉符合设计要求。
3. 沉井接底（1）接底处理：在沉井底部设置接底板，接底板厚度根据地质情况确定。
（2）接底施工：按照设计要求，进行接底施工，确保接底板与沉井底部紧密结合。
4. 沉井抽水及封底（1）抽水：在沉井底部设置抽水口，通过抽水将沉井内积水排出。
（2）封底施工：在沉井底部设置封底板，确保封底板与沉井底部紧密结合。
四、施工质量控制1. 材料质量控制：严格按照国家相关标准，对进场材料进行检验，确保材料质量符合要求。

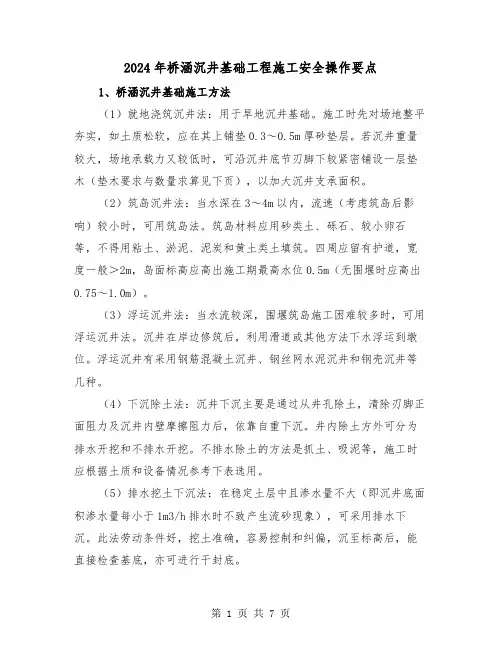

2024年桥涵沉井基础工程施工安全操作要点(三篇)
2024年桥涵沉井基础工程施工安全操作要点1、桥涵沉井基础施工方法（1）就地浇筑沉井法：用于旱地沉井基础。
施工时先对场地整平夯实，如土质松软，应在其上铺垫0.3～0.5m厚砂垫层。
若沉井重量较大，场地承载力又较低时，可沿沉井底节刃脚下较紧密铺设一层垫木（垫木要求与数量求算见下页），以加大沉井支承面积。
（2）筑岛沉井法：当水深在3～4m以内，流速（考虑筑岛后影响）较小时，可用筑岛法。
筑岛材料应用砂类土、砾石、较小卵石等，不得用粘土、淤泥、泥炭和黄土类土填筑。
四周应留有护道，宽度一般＞2m，岛面标高应高出施工期最高水位0.5m（无围堰时应高出0.75～1.0m）。
（3）浮运沉井法：当水流较深，围堰筑岛施工困难较多时，可用浮运沉井法。
沉井在岸边修筑后，利用滑道或其他方法下水浮运到墩位。
浮运沉井有采用钢筋混凝土沉井、钢丝网水泥沉井和钢壳沉井等几种。
（4）下沉除土法：沉井下沉主要是通过从井孔除土，清除刃脚正面阻力及沉井内壁摩擦阻力后，依靠自重下沉。
井内除土方外可分为排水开挖和不排水开挖。
不排水除土的方法是抓土、吸泥等，施工时应根据土质和设备情况参考下表选用。
（5）排水挖土下沉法：在稳定土层中且渗水量不大（即沉井底面积渗水量每小于1m3/h排水时不致产生流砂现象），可采用排水下沉。
此法劳动条件好，挖土准确，容易控制和纠偏，沉至标高后，能直接检查基底，亦可进行干封底。
（6）不排水挖土下沉法：当沉井内有大量涌水或大量翻砂，土质结构不稳定，不排水或排水需要较多设备和时间时，则宜采用不排水除土下沉法。
水中除土的方法选择见前页。
2、桥涵施工沉井下沉注意要点沉井施工技术比较复杂，施工难度大，环境条件差，因此，应特别注意施工。
为避免出现安全事故，沉井下沉时，应注意以下要点：①正确掌握土层情况。
在下沉过程中，应做好下沉测量记录，随时分析和检验土的质量与沉井重量关系。
②沉井在正常下沉时，应均匀除土，不使内隔墙底部受到底土顶托。
基础工程06沉井基础
图5.9 封底和盖板示意
12
5.沉井基础
Hunan University
5.2
沉井的施工
旱地沉井施工：平整场地，制造第一节沉井、 旱地沉井施工：平整场地，制造第一节沉井、拆模
及抽垫、挖土下沉、接高沉井、井顶围堰、 及抽垫、挖土下沉、接高沉井、井顶围堰、地基检验 和处理、封底、充填井孔、浇筑顶盖。 和处理、封底、充填井孔、浇筑顶盖。
5.沉井基础
Hunan University
2 沉井作为天然地基基础计算 地基强度：沉井作为深基础时， 地基强度：沉井作为深基础时，一般要求下沉到坚
实的土层或岩层上。地基强度须满足： 实的土层或岩层上。地基强度须满足：
F + G ≤ Rj + Rf 式中： 式中：
F—作用于沉井顶面处荷载 作用于沉井顶面处荷载 G—沉井自重 沉井自重 Rf—井侧总摩阻力 井侧总摩阻力 Rj—沉井底部地基土的总反力 沉井底部地基土的总反力 Rj = fa A ( fa为基底土承载力特征值 为基底土承载力特征值)
图5.14 浮运沉井施工示意图
19
5.沉井基础
Hunan University
浮式沉井： 浮式沉井：双壁钢壳
直径21.4米 直径21.4米 21.4 净高13.6米 净高13.6米 13.6
20
5.沉井基础
Hunan University
5.2.4 沉井下沉过程中遇到 的问题及处理
沉井偏斜大多发生在下沉不深时， 偏斜→沉井偏斜大多发生在下沉不深时，导致偏斜原因有 多种；纠偏的方法有：除土、压重、 多种；纠偏的方法有：除土、压重、顶部施加水平力 即沉井下沉过慢或停沉；原因（侧阻过大、 难沉→即沉井下沉过慢或停沉；原因（侧阻过大、踏面过 大、孤石树根等）；解决方法（射水、加重井壁、减小踏 孤石树根等）；解决方法（射水、加重井壁、 ）；解决方法 小型爆破） 面、小型爆破） 沉井产生较大的倾斜或超沉， 突沉→沉井产生较大的倾斜或超沉，突沉常发生于软土地 区；主要原因是井壁侧阻较小 在粉、细砂层中下沉沉井，易出现流砂现象； 流砂→在粉、细砂层中下沉沉井，易出现流砂现象；主要 原因是土中动水压力的水头梯度大于临界值；防治措施有： 原因是土中动水压力的水头梯度大于临界值；防治措施有： 采用井点降水及不排水除土， 采用井点降水及不排水除土，或向井内回灌水 21

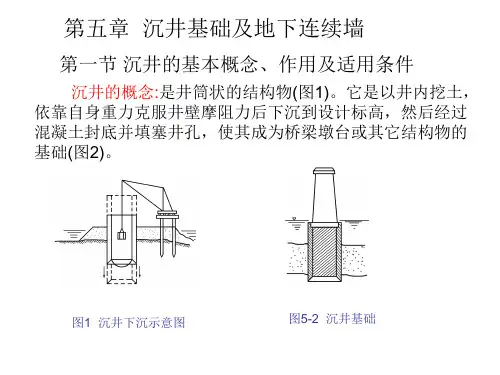

沉井基础(1)
圆端形沉井：控制下沉、受力条件、阻水冲刷均较矩形 者有利，但沉井制造较复杂。对平面尺寸较大的沉井，可在 沉井中设置隔墙，使沉井由单孔变成双孔或多孔
(二) 1.按沉井的平面形状：
常用的有圆形、圆端形 和矩形等。根据井孔的布置 方式，又有单孔、双孔及多 孔的分别。
沉井平面形式 a)单孔沉井；b)双孔沉井；c)多孔沉井
圆形沉井：沉井在下沉过程中易控制方向；使用抓泥斗 挖土，要比其他类型的沉井，更能保证其刃脚均匀地支承在 土层上；在侧压力作用下，井壁只受轴向力(侧压力均布时)， 或稍受挠曲(侧压力非均布时)；对水泥方向正交或斜交均有
沉井的缺点：施工期较长；对粉细砂类土在井内抽水 易发生流砂现象，造成沉井倾斜；沉井下沉过程中遇到的大 孤石、树干或井底岩层表面倾斜过大，均会给施工带来一定 困难。
沉井
根据经济合理、施工上可能的原则，一般在下列情况， 可以采用沉井基础：
1.上部荷载较大，而表层地基土的容许承载力不足，做 扩大基础开挖工作量大，以及支撑困难，但在一定深度下有 好的持力层，采用沉井基础与其他深基础相比较，经济上较
2.带钢气筒的浮运沉井
带钢气筒的浮运沉井适用于水深流急的巨型沉井。它主 要由双壁的沉井底节、单壁钢壳、钢气筒等组成。双壁钢沉 井底节是一个可以自浮于水中的壳体结构；底节能上能下的 井壁采用单壁钢壳，它一般由6mm厚的钢板及若干竖向肋骨 角钢构成，并以水平圆环作承受壁外水压时的支撑，钢壳沿 高度可分为几节，在接高时拼焊，单壁钢壳既是防水结构， 又是接高时灌注沉井外圈混凝土的模板一部分；钢气筒是沉 井内部的防水结构，它依据压缩空气排开气筒内水提供浮式 沉井在接高过程中所需的浮力。同时在悬浮下沉中可以通过 在气筒充气或放气及不同气筒内的气压调节使沉井可以上浮、 下沉及调正偏斜，落入河床后如偏移过大，还可将气筒全部
地下结构工程施工技术第八章沉井基础
04 沉井基础的工程实例
工程概况
01
工程名称
某市地铁车站
02
工程地点
市区中心地带
03
04
工程规模
车站长度约400米，宽度约20 米，深度约10米
施工环境
周边建筑物密集，地下管线复 杂
施工过程
沉井制作
在施工现场浇筑沉井结构，包 括刃脚、隔墙和井孔。
封底处理
对沉井底部进行混凝土浇筑， 确保底部稳定。
02 沉井基础的施工工艺
施工准备
场地准备
清理施工现场，整平场地， 确保施工环境安全。
测量定位
根据设计图纸，确定沉井 的位置和尺寸，进行测量 定位。
施工组织设计
制定详细的施工计划，明 确各阶段的任务、时间节 点和人员分工。
沉井制作
制作模板
混凝土浇筑
根据设计图纸制作沉井模板，确保尺 寸准确、结构牢固。
对沉井进行承载力检测， 确保其承载能力符合设
计要求。
整理施工过程中的技术 资料、质量检测记录等， 提交验收报告，完成验
收工作。
03 沉井基础的设计与计算
结构设计
结构设计原则
沉井结构设计应遵循安全、经济、合理的原则， 确保满足工程要求和使用功能。
井壁厚度计算
根据沉井的跨度和荷载大小，计算出所需的井壁 厚度，以确保沉井结构的稳定性。
地下结构工程施工技术第八章沉井 基础
目 录
• 沉井基础概述 • 沉井基础的施工工艺 • 沉井基础的设计与计算 • 沉井基础的工程实例
01 沉井基础概述
定义与特点
定义
沉井基础是一种地下结构工程技术，通过在地面上预制井筒状的结构物，并在 其内部挖土，利用自身重量和井壁与土的摩擦力，使井筒逐渐下沉至设计标高， 最后用混凝土封底并填塞孔隙，形成地下结构的基础。
公路工程基础工程之沉井基础
2、用空气幕下沉沉井
用空气幕下沉是通过向沿井壁四周预埋的气
管中压入高压气流，气流沿喷气孔射出再沿沉井
外壁上升，在沉井周围形成一空气“帷幕”（即
空气幕），使井壁周围土松动或液化，摩阻力减
小，促使沉井下沉。
空气幕沉井在构造上增加了一套压气系统。
适用于砂类土、粉质土及粘性土地层，对于卵石
土、砾类土及风化岩等地层不宜使用。
5、接高沉井 当首节沉井下沉至一定深度（井顶露出地面 不小于0.5 m，或露出水面不小于1.5 m）时，停 止除土，接筑下节沉井。凿毛顶面，立模，对称 均匀浇筑混凝土，强度达设计要求后再拆模继续 下沉。 6、设置井顶防水围堰 若沉井顶面低于地面或水面，应在井顶接筑 临时性防水围堰，围堰的平面尺寸略小于沉井， 其下端与井顶上预埋锚杆相连。常见的有：土围 堰、砖围堰和钢板桩围堰。
二、水中沉井施工 1、水中筑岛 当水深小于3m，流速≤1.5m/s时，可采用砂 或砾石在水中筑岛，周围用草袋围护；若水深或 流速加大，可采用围堤防护筑岛；当水深较大或 流速较大时，宜采用钢板桩围堰筑岛。岛面应高 出最高施工水位0.5 m以上。围堰筑岛时，围堰 距井壁外缘距离应满足一定要求。其余施工方法 与旱地沉井施工相同。
（4）、井孔：挖土排土的工作场所和通道。最 小边长≥3m；井孔对称布置，以便对称挖土，保 证沉井均匀下沉。
（5）、凹槽：位于刃脚内侧上方，高约1.0m， 深度一般为150－300mm。用于沉井封底时使井壁 与封底混凝土较好地结合，使封底混凝土底面反 力更好地传给井壁。 （6）、射水管：当沉井下沉较深，土阻力较大 时，井壁中预埋射水管组；如使用泥浆润滑套施 工，应有预埋的压射泥浆管路。
竹筋混凝土沉井：用耐久性差但抗拉力好的竹筋
代替部分钢筋，用于我国南方盛产竹材地区：如
基础工程(第二版)沉井
11.08.2021
.
19
11.08.2021
式中：W为基底的截面模量。
11.08.2021
.
25
求得z0、tgω，代入式(5-3)和式(5-4)，进而求得
zx6AHhz(z0 z)
d
2
3dH
A
当有竖向荷载N及水平力H同时作用时，则基底边缘
处的压应力为
m ax m in
N A0
3AHd
式中A0——基础底面积。
离地面或最大冲刷线以下z深度处基础截面上的弯矩
地基经检验及处理合乎要求后，应立即进行封底。如 封底是在不排水情况下进行，则可用导管法浇注水下混凝 土，待混凝土达设计强度后，再抽干井孔中的水。
11.08.2021
.
17
11.08.2021
.
18
三、水上沉井的施工
水上施工沉井有两种方法，如果水的流速不大，水 深在3或4m以内，可用水中筑岛的方法；如果水深较大， 筑岛法很不经济，且施工也困难，可改用浮运法施工， 沉井在岸边做成，利用在岸边铺成的滑道滑入水中，然 后用绳索引到设计墩位。
.
30Leabharlann 由朗金土压力理论可知 zxco4s(ztgc) 式中 为土的重度，和c分别为内摩擦角和粘聚力。
桥梁结构中，根据试验可知出现最大的横向抗力大 致在深度 z=h/3和z=h处h 3x，即12c4os3htgc
hx12c4oshtgc 式中hx/3 ——相应于z=h/3深度处的土横向抗力；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.沉井基础
Hunan University
下沉系数K1、抗浮稳定系数K2
下沉系数:在确定沉井的外形尺寸和壁厚时，应保证沉井
在各种施工阶段能克服四壁摩阻力R1而顺利下沉，即下沉系数 K1应满足：
K1 G 1.10 ~ 1.25 Rt
G—各种施工阶段沉井的自重； Rt—沉井井壁土的摩阻力。
>0.5m
最高施工水位
防护围堰
最高施 工水位
φ /2) b>Htg( 45H
有围堰防护土岛 围堰筑岛 图5.13 水中筑岛下沉沉井
b)
c)
18
5.沉井基础
Hunan University
5.2.2 水中沉井施工
2.浮运沉井
水深筑岛困难时采用，岸边制作，滑入水中， 井壁为空体浮于水面，就位后灌注砼下沉至河床。
h2
FH
其中： Cz = mz
l
C0 =mh
h1
h
沉井底面受到的抗力：
d / 2 C01 C0 d tan
2
FV e
max
h
Z0
即土的横向抗力沿深度呈二次抛物线 变化，若基底竖向地基系数C0不变，
O
λ
x
Z1
zx
29 图5.17 非岩石地基计算示意
d/2
式中C0按桩基计算方法确定，但不得 a) 小于10 m0。
Hunan University
5.1.3
沉井基础的构造
0.8~1.5 m
刃脚： 井壁下端楔 状部分，利于切 入土中加速下沉
一般底面(踏面)厚 100～200 mm，以型钢 加强，高1m以上，砼强 度等级≥C20
角钢
<0.15 m
>45
>0.5 m
图5.5 刃脚构造示意
8
>0.5 m
5.沉井基础
图5.2 沉井的平面形式
5
5.沉井基础
Hunan University
5.1.3沉井基础的构造
沉井组成： • 刃脚 • 井壁 • 内隔墙 • 井孔 • 凹槽 • 封底 • 盖板
图5.3 沉 井 的 一 般 构 造
6
5.沉井基础
Hunan University
5.1.3
沉井基础的构造
井壁: 沉井的主要部分，下沉过程起挡土、挡水及压
25
5.沉井基础
Hunan University
井侧总摩阻力Rf：可假定井侧总摩阻力Rf沿深度成
梯形分布，距地面5m范围内按三角形分布，5m以下 为常数，故总摩阻力为
H F
h-2.5m h
Rf ＝U(h－2.5)q
h0
G Rt Rj
式中：
U—沉井周长 q—单位面积摩阻力加权
f f f f
5.接高沉井 6.设臵井顶防水围堰 7.基底检验和处理 8.封底 9.井孔填充和顶板浇筑
17
5.沉井基础
Hunan University
5.2.2 水中沉井施工
1.水中筑岛
水流速不大，水深 ≤3～4m时采用
<2~3m
b>2.0m 最高施工水位
>0.5m
最高施工
无围堰防护土岛
>0.5m
a)
b>2.0m
Hunan University
将此代入上述各式得
土体横向抗力：
zx
6FH z z0 z Ah
FV 3FH d A0 A
基底边缘处压应力：
max min
式中A0为基底面积。
离地面下深度z处截面弯矩为：
M z FH h z zxb1 z z1 dz1
0 2
h
式中b1为基础计算宽度，W为基底截面模量。
b1h2 4 h 6dW z0 2 b1h 3 h
其中：
b1h3 18Wd A , 2 3 h
,
tan
6 FH Amh
Ch mh C0 C0
30
5.沉井基础
z d
min
b)
d/2
0
1
Z
5.沉井基础
Hunan University
上述各式z0和ω为未知数，可由静力平衡导得：
X 0
FH ZX b1dz FH b1m tan z z 0 z dz 0
0 0
h
h
M 0
联立求解可得：
FH h1 zxb1 z dz d W0 0
h 2h2 3h3 4h4
1 1
f
a
平均值，可按表书5-1取 值。
图5.15 井壁摩组力分布假设
26
5m
5.沉井基础
Hunan University
3 考虑土体弹性抗力的沉井设计与计算
基本假定：
① 地基土为弹性变形介质，水平向地基系数随深度 成正比例增加(即m法) ② 不考虑基础与土之间的粘着力和摩阻力 ③ 沉井刚度与土刚度之比为无限大，横向力作用下 只产生转动而无挠曲变形
Hunan University
5.1.3
沉井基础的构造
隔墙：加强沉井整体刚度
内隔墙的间距一 般不大于5~6m， 厚度一般为 0.5~1.0m 一般要求隔墙底 高出刃脚底面 0.5~1.0m
顶盖 井壁 隔墙 凹槽 刃脚 封底 井孔
图5.6 隔墙构造示意
9
5.沉井基础
Hunan University
3
5.沉井基础
Hunan University
5.1.1 沉井的作用及适用条件
特点： 下基深，hmax=220m，适用于深水，整体性强， 稳定性好，承载力大 造价高，施工期长，不排水施工时难于克服刃脚 下孤石、沉船、树干等障碍物，易发生流砂现象 适用条件： 上部荷载较大 在山区河流中冲刷大 河水较深，采用扩大基础施工围堰有困难
5.沉井基础
Hunan University
基础工程
电子教案
1
5.沉井基础
Hunan University
5.沉井基础
2
5.沉井基础
Hunan University
5.1
概述
a)
b)
图5.1 沉井基础示意
沉井：带刃脚的井筒状构造物，用人
工或机械方法清除井内土石，主要借 自重克服井壁与土层的摩阻力，逐节 下沉至基底设计标高的基础。
应高出施工最高水位0.5m以上，在岛上浇筑沉井。
浮运沉井：水深筑岛困难时采用，岸边制作，滑入
水中，井壁为空体可浮于水面，就位后灌注砼下沉至 河床。
13
5.沉井基础
Hunan University
5.2.1 旱地沉井施工
1 清理场地 2 制造第一节沉井
铺垫木 立模板绑钢筋 注混凝土、养生 拆模及抽垫 土内模制造沉井刃脚
1 沉井尺寸设计
沉井高度
沉井底面标高，主要根据上部荷载、水文地质条件及各土 层的承载力等确定。 沉井作为基础，其顶面应埋入地面0.2m或地下水位以下0.5m。
沉井平面形状和尺寸
沉井平面形状应根据上部建筑物的平面形状决定。 为防止下沉过程中少许偏斜对建筑物的影响，要求留有襟边， 其宽度不得少于下沉总深度的2%，且不得小于20cm。
0 z
FHb1 z 3 FH h z 2 z0 z 2hA
31
5.沉井基础
重作用，为深基础的护壁和建筑物的基础。
a)
b)
c)
d)
图5.4 沉井立面形状 a) 柱形; b) 阶梯形; c) 阶梯形; d) 锥形
一般：厚0.8～1.5m，每节高≤5m，砼强度等级≥C15。
例：湘江大桥（一桥）8#墩，上节厚2.6m，下节3.0m，
22×12×5m，下沉12.6m
7
5.沉井基础
min
h
Z0
FV e FH l M FH FH
l
λ
x
Z1
zx
则深度z处沉井水平位移Δx为： a) Δx = (z0z)· tanω
28 图5.16 非岩石地基计算示意
d/2
b)
d/2
max
z d
0
1
Z
5.沉井基础
Hunan University
沉井受到的横向抗力σzx
F H σzx =ΔxCz =Cz (z0 z)· tanω
图5.10 制造第一节沉井实例
14
5.沉井基础
Hunan University
5.2.1 旱地沉井施工
3 拆模及抽垫 拆模顺序：井孔模板、外侧模板、隔墙支撑及模板、刃
脚面支撑及模板 抽垫顺序：内壁下、短边下、长边下对称同步。长边下 是隔1根撤1根，最后以定位桩为中心由远而近对称撤除
Ⅰ
桥中线
刃脚下木垫板（底模）
顶盖 井壁 隔墙 凹槽 刃脚 封底 井孔
图5.9 封底和盖板示意
12
5.沉井基础
Hunan University
5.2
沉井的施工
旱地沉井施工：平整场地，制造第一节沉井、拆模
及抽垫、挖土下沉、接高沉井、井顶围堰、地基检验 和处理、封底、充填井孔、浇筑顶盖。
水上筑岛：水流速不大，水深≤3～4m时采用，砂岛
4
5.沉井基础
Hunan University
5.1.2 沉井的分类
下沉方式：就地制造下沉沉井(一般沉井)、浮运沉井 制作材料：砼沉井，钢筋砼沉井，竹筋沉井（南昌赣江
