脑与脊髓血管造影
脑与脊髓血管造影
吉训明
北京市脑血管病中心 首都医科大学脑血管病研究所 首医大宣武医院介入放射诊疗中心
适 应 证 ：
脑动脉瘤（AN） 脑动静脉畸形（CAVM） 脑动静脉瘘（CAVF） 颈动脉海绵窦瘘（CCF） 硬脑膜动静脉瘘（DAVF） 脊髓血管畸形 颈动脉狭窄血管内成形及支架 脑血栓溶栓治疗 头颈部高血运肿瘤术前栓塞 腰椎间盘突出 颅内恶性肿瘤动脉内超选化疗
Direct percutaneous puncture
Direct percutaneous puncture
Pre-
After-
Direct puncture
Pre- emb.
After- emb.
After operation
Chemotherapy
Pre-
After-
III型
IV型
V型
病例：女性，10岁，多发瘘口DAVF， 行MDS+NBCA栓塞治疗。
脑动静脉畸形的血管构筑
NBCA注射过程
栓塞术后
可脱性球囊 Magic BDTE 2F/3F同轴微导管
TCCF典型外观
栓塞术后1天外观效果
Pre-embolization
After-embolization
After CAS
stent
1 year after
8 months after
Acute stroke
32, male TIAs
1 year after
4 mons after
1 year after
• GDC栓塞模式图
Integris 3D-RA acquisition
Roll movement 30°/s - 180°
Propeller movement onstruction
Balloon remodeling
Cognard分型示意图
I型
I Ia型
I Ib型
I Ia+ I Ib型
Cognard分型示意图
脑及脊髓血管造影基本方法
介入中心导管室
摆台：干净、东西要放置有序
导管室中央控制台
双侧腹股沟消毒、铺巾 右侧腹股沟穿刺点 导丝
穿刺针
颅内外血管正常解剖
主动脉弓及弓上血管分支
正常颈内动脉
Willis 环
Willis 环
急性颈内动脉闭塞
急性颈内动脉闭塞
急性大脑前动脉闭塞
急性大脑前动脉闭塞
急性基底动脉顶端闭塞
急性基底动脉顶端闭塞
急性基底动脉顶端闭塞
颈内动脉急性闭塞
颈内动脉急性闭塞
颈内动脉急性闭塞
颈内动脉急性闭塞
硬脊膜动静 脉瘘
血管内支架
血管内支架保护伞
血管内支架保护伞
Pre-CAS
Recurrent dizziness, no pulse of left arm, blood pressure difference is 25 mmHg
吉训明
北京市脑血管病中心 首都医科大学脑血管病研究所 首医大宣武医院介入放射诊疗中心
适 应 证 ：
脑动脉瘤（AN） 脑动静脉畸形（CAVM） 脑动静脉瘘（CAVF） 颈动脉海绵窦瘘（CCF） 硬脑膜动静脉瘘（DAVF） 脊髓血管畸形 颈动脉狭窄血管内成形及支架 脑血栓溶栓治疗 头颈部高血运肿瘤术前栓塞 腰椎间盘突出 颅内恶性肿瘤动脉内超选化疗
Direct percutaneous puncture
Direct percutaneous puncture
Pre-
After-
Direct puncture
Pre- emb.
After- emb.
After operation
Chemotherapy
Pre-
After-
III型
IV型
V型
病例：女性，10岁，多发瘘口DAVF， 行MDS+NBCA栓塞治疗。
脑动静脉畸形的血管构筑
NBCA注射过程
栓塞术后
可脱性球囊 Magic BDTE 2F/3F同轴微导管
TCCF典型外观
栓塞术后1天外观效果
Pre-embolization
After-embolization
After CAS
stent
1 year after
8 months after
Acute stroke
32, male TIAs
1 year after
4 mons after
1 year after
• GDC栓塞模式图
Integris 3D-RA acquisition
Roll movement 30°/s - 180°
Propeller movement onstruction
Balloon remodeling
Cognard分型示意图
I型
I Ia型
I Ib型
I Ia+ I Ib型
Cognard分型示意图
脑及脊髓血管造影基本方法
介入中心导管室
摆台：干净、东西要放置有序
导管室中央控制台
双侧腹股沟消毒、铺巾 右侧腹股沟穿刺点 导丝
穿刺针
颅内外血管正常解剖
主动脉弓及弓上血管分支
正常颈内动脉
Willis 环
Willis 环
急性颈内动脉闭塞
急性颈内动脉闭塞
急性大脑前动脉闭塞
急性大脑前动脉闭塞
急性基底动脉顶端闭塞
急性基底动脉顶端闭塞
急性基底动脉顶端闭塞
颈内动脉急性闭塞
颈内动脉急性闭塞
颈内动脉急性闭塞
颈内动脉急性闭塞
硬脊膜动静 脉瘘
血管内支架
血管内支架保护伞
血管内支架保护伞
Pre-CAS
Recurrent dizziness, no pulse of left arm, blood pressure difference is 25 mmHg
合集下载
中枢神经系统-正常影像表现
（三）MRI检查
➢ 正中矢状位T1WI：脊髓呈中等信号，位于椎管中心，前后为低信号脑脊液 ➢ 旁矢状位T1WI：椎间孔内脂肪高信号，神经根为低信号 ➢ 正中矢状位T2WI：脊髓仍为中等信号，蛛网膜下腔内脑脊液呈高信号 ➢ 横断面能清晰显示脊髓、脊神经及与周围结构的关系 ➢ MRM能清晰显示高信号脑脊液和走行其中的低信号脊髓和脊神经
较低信号，无明显高信号区；此外，还可通过计算，获取脑实质各部水分子运动的量化指标即表观扩 散系数（apparent diffusion coefficient，ADC）值以及重组的ADC图
正常脑DWI及ADC图
➢ DTI纤维束成像则可显示白质纤维束分布和走向 正常脑DTI纤维束成像
（一）X线检查
椎基底动脉DSA 前 后位
椎基底动脉DSA侧位
（二）CT表现
1. CT平扫 （1） 颅骨
➢ 颅骨为高密度，颅底层面可见其中低密度的颈静脉孔、卵圆孔、破裂孔等 ➢ 鼻窦及乳突内气体呈极低密度
（2）脑实质
➢ 脑实质：分大脑额、颞、顶、枕叶及小脑、脑干 ➢ 皮质密度略高于髓质，分界清楚 ➢ 大脑深部的灰质核团密度与皮质相近，在髓质的对比下显示清楚
（4）蛛网膜下腔
➢ 包括脑沟、脑裂和脑池，充以脑脊液，呈均匀水样低密度 ➢ 脑池：鞍上池、环池、桥小脑角池、枕大池、外侧裂池和大脑纵裂池等 ➢ 鞍上池在横断面上表现为蝶鞍上方的星状低密度区，多呈五角或六角形
正常脑CT平扫
2. 增强扫描
（1）增强检查：正常脑实质仅轻度强化，血管结构、垂体、松果体及硬脑膜呈显著强 化。 （2）CTA检查：脑动脉主干及分支明显强化，MIP上所见类似正常脑血管造影的动脉 期表现。 （3）CT灌注检查：可获得脑实质各种灌注参数图，其中皮质和灰质核团的血流量和血 容量均高于髓质。
➢ 正中矢状位T1WI：脊髓呈中等信号，位于椎管中心，前后为低信号脑脊液 ➢ 旁矢状位T1WI：椎间孔内脂肪高信号，神经根为低信号 ➢ 正中矢状位T2WI：脊髓仍为中等信号，蛛网膜下腔内脑脊液呈高信号 ➢ 横断面能清晰显示脊髓、脊神经及与周围结构的关系 ➢ MRM能清晰显示高信号脑脊液和走行其中的低信号脊髓和脊神经
较低信号，无明显高信号区；此外，还可通过计算，获取脑实质各部水分子运动的量化指标即表观扩 散系数（apparent diffusion coefficient，ADC）值以及重组的ADC图
正常脑DWI及ADC图
➢ DTI纤维束成像则可显示白质纤维束分布和走向 正常脑DTI纤维束成像
（一）X线检查
椎基底动脉DSA 前 后位
椎基底动脉DSA侧位
（二）CT表现
1. CT平扫 （1） 颅骨
➢ 颅骨为高密度，颅底层面可见其中低密度的颈静脉孔、卵圆孔、破裂孔等 ➢ 鼻窦及乳突内气体呈极低密度
（2）脑实质
➢ 脑实质：分大脑额、颞、顶、枕叶及小脑、脑干 ➢ 皮质密度略高于髓质，分界清楚 ➢ 大脑深部的灰质核团密度与皮质相近，在髓质的对比下显示清楚
（4）蛛网膜下腔
➢ 包括脑沟、脑裂和脑池，充以脑脊液，呈均匀水样低密度 ➢ 脑池：鞍上池、环池、桥小脑角池、枕大池、外侧裂池和大脑纵裂池等 ➢ 鞍上池在横断面上表现为蝶鞍上方的星状低密度区，多呈五角或六角形
正常脑CT平扫
2. 增强扫描
（1）增强检查：正常脑实质仅轻度强化，血管结构、垂体、松果体及硬脑膜呈显著强 化。 （2）CTA检查：脑动脉主干及分支明显强化，MIP上所见类似正常脑血管造影的动脉 期表现。 （3）CT灌注检查：可获得脑实质各种灌注参数图，其中皮质和灰质核团的血流量和血 容量均高于髓质。
脑血管(后循环+脊髓)
脊髓供血动脉的来源
第一组：来自锁骨下的椎动脉、颈升 动脉（甲状颈干分支）、颈深动脉和 第一肋间（肋颈干分支）。
第二组：来自主动脉的肋间动脉（711对）和腰动脉（4对）。
第三组：来自髂内动脉的髂腰动脉、 骶正中动脉、骶外侧动脉。
脊髓供血动脉特点
平均 6 支前根髓（颈髓1-2，胸髓23，腰骶髓0-1）；11-16支后根软膜 动脉
CASE 男，57岁，右侧肢体麻木无力3天入院
共济失调 麻木 吞咽困难 眩晕 恶心-呕吐 构音困难 头痛 复视或视物模糊 声嘶 面部疼痛 呃逆
MMI病变类型
基底动脉脑桥支
↑
↙ ↘
桥脑的供血动脉
长短旁 回回正 旋旋中 支支支
脑桥支供血区域与综合征
脑桥被盖综合征（RaymondCestan syndrome)
脊髓前正中静脉 软膜静脉网 脊髓侧后静脉 脊髓后正中静脉 髓周静脉 沟静脉 前后正中吻合静脉 椎静脉 颈静脉 上腔静脉 肋间静脉 奇静脉 半奇静脉 腰静脉 左肾静脉 下腔静脉 腰升静脉
脊髓血管造影术
【适应症】
（1）临床及脊髓MRI疑有脊髓血管性病变。
（2）部分脑蛛网膜下腔出血而脑血管造影阴性者。
（3）了解脊髓肿瘤与血管的关系。
辨距不良，横行步态（患侧），共济失调， 构音困难 Ⅶ，Ⅴ，Ⅷ，Horner综合征，辨距不良 （患侧），痛温觉障碍（对侧） 单纯的前庭症状 眩晕，头痛，呕吐，共济失调，延迟性昏 迷 Wallenberg综合征
延髓供血分布
1.椎体束, 2.内侧丘系, 2’.内侧纵束，3.脊髓丘脑束， 4.脊髓三叉束和核团，5.薄束和楔束核，6.孤束核，7.迷走背核 8.舌下神经核，9.下橄榄核，10.小脑下脚，11.前庭核
脑血管造影术健康教育
脑血管造影术健康教育作者：马慧英来源：《健康必读·下旬刊》2011年第09期【中图分类号】R817.4 【文献标识码】A 【文章编号】1672－3783(2011)09－0360－01脑血管造影是广泛应用于临床的一种X线检查技术。
不但能清楚地显示颈内动脉、椎—基底动脉、颅内大血管及大脑半球的血管图像，还可测定动脉的血流量，是目前临床上显示头颈部血管及脊髓血管形态的“金标准”。
由于其客观、准确、实时显像，被誉为“侦察犯罪血管”的“火眼金睛”。
1 术前护理1.1 术前1天完善各种常规检查和辅助检查。
1.2 术前1天左侧肢体建立留置针通道。
1.3 术前1天备皮，剔除阴毛和穿刺部位毛发，清洗干净，保持局部清洁干燥。
1.4 术前一天青霉素皮试。
1.5 术前当天禁食6小时，禁饮4小时，防止术中出现呕吐。
1.6 术前当天练习床上排便、伸髋平卧翻身方法、术后咳嗽。
1.7 术前10分钟排净大小便。
1.8 护士护送入介入中心进行手术。
2 术后护理2.1 术侧肢体伸直制动6～8小时，并绝对卧床休息。
2.2 心电、血压、血氧饱和度监测8小时。
2.3 低流量氧气吸入。
2.4 密切观察穿刺侧肢体的皮温、肤色、足背动脉搏动情况及肢体感觉的变化，如出现搏动减弱或消失、皮肤紫绀、皮温降低、肢体麻木，及时处理。
观察穿刺点有无渗血、渗液及血肿，保持穿刺点周围皮肤干燥清洁，防止污染造成伤口继发感染。
2.5 低脂、低盐、易消化饮食，多饮水以增加血容量促进造影剂的排泄。
2.6 8小时拆除压迫器正常活动，避免用力大便、咳嗽、下蹲防止出血。
2.7 穿刺处应包扎24小时并观察敷料有无渗血和血肿的发生。
2.8 一周内避免负重、过度屏气、用力排便和剧烈活动，预防穿刺点出血和血肿。
作者单位：404100 重庆医科大学附属第二医院神经内科。

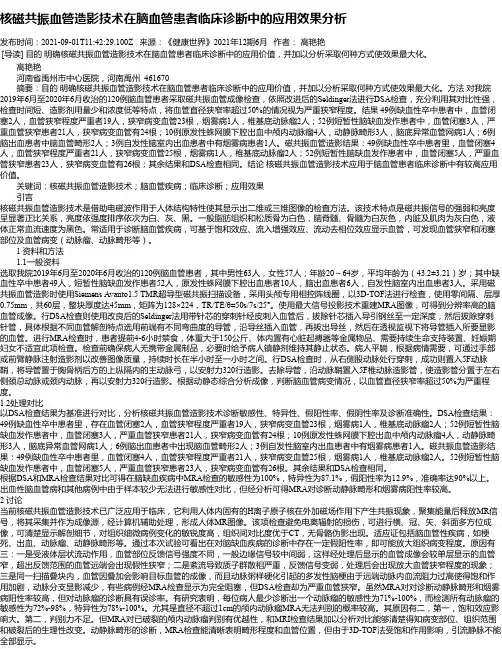

核磁共振血管造影技术在脑血管患者临床诊断中的应用效果分析
