医学信号采集与处理综合实验报告
综合实验报告
课程名称医学信号采集与处理
综合实验
学生姓名
学号
专业班级生物医学工程10级指导教师郑驰超
2013 年07月
医学信号采集与处理综合实验报告
一、实验目的
设计前置放大级电路，带通电路，50hz陷波电路，共同构成信号采集电路，对指脉波信号进行处理，得到噪声较少，较平滑的波形。
二、实验设备
装有Multisim 2001软件的PC一台，Madlab生物医学信号处理实验箱一台，Madlab—U/4CS生物信号采集处理系统一台，数字合成函数信号发生器/计数器一台，示波器一台，电源设备,压力传感器等。
三、实验步骤
1、熟习软件
2、设计前置放大级，调试到符合要求
3、设计带通电路，调试到符合要求
4、设计50hz陷波电路，调试到符合要求
5、设计共射极电路，调试到符合要求
6、将前置放大极、带通电路、50HZ陷波电路连接为一个电路，并调试到符合要求。
7、在试验箱上搭建实际电路。
8、将试验箱连接在PC机上，并在PC上显示实验结果。
9、在实验箱上直接连接传感器，并观察实际实验结果。
10、将两次实验结果进行对比分析，并撰写实验报告。
四、电路设计实验结果
1、前置放大首先计算差模放大倍数：
理论分析:
2513211=++=
R R R R A v 6.14
62-=-=R R
A v 4021-=⨯=v v A A A
仿真结果如下：
再计算共模放大倍数：
共模放大电路仿真结果如下：
由下图可知：共模放大倍数为-89dB ，即A VC=6
105.35-⨯，输入阻抗RiC 约为10M 所以KCMR=A VD/A VC=40/6
105.35-⨯=6
10125.1⨯,这种电路具有很高的共模抑制比。
2、带通
分析：
若要求差模电压增益为1000，在前置级增益为40的情况下，带通滤波级应
达25。
且通频带：50mHz~200Hz 理论分析值：
通带放大倍数为：K=
)
2111)(21
//
11
2
2
3fC R R R fC R ππ++
（ ≈ 27.95dB(25)
根据RC
f H L π21
/=
可知：下限频率L f =50.1mHz ，上限频率H f
=221.2Hz
仿真的结果显示:下限频率约为49.8mHz 。
上限频率约为230.1Hz 在通带内的放大倍数为27.912dB （约合24.9）基本满足要求。
3、50hz 陷波
50Hz 陷波电路的电路原理图及仿真图如下：
理论值：陷波频率：f =RC
π21
=61098.380021-⨯⨯⨯π =50Hz
仿真的结果：
由仿真图可以看出，该陷波电路对于47.863Hz 左右的干扰信号具有很好的陷波效果，基本
满足要求。
4，整体 说明：这里的’qianzhifangda ’是上述的前置放大电路打包后的结果，’daitong ’是上述带通滤波电路打包后的结果，’xianbo ’是上述50Hz 陷波电路打包后的结果。
通过仿真的结果可以看出：
该电路放大倍数基本满足要求，且具有很高的输入阻抗，50Hz 工频干扰信号基本被滤除，且具有比较窄的陷波带。
所以，应该会有比较好放大滤波效果。
5，前置放大级+带通滤波电路
6、前置放大级+50hz陷波电路
7、带通+50hz陷波
8、共射极放大电路 理论分析：
三极管BJT_NPN_VIRTUAL 的β值为100
V
V V R R R R V BQ 1.275
202020
113212=⨯++=⨯++= mA R R V V I I BEQ BQ EQ CQ 27.11000
1007
.01.26
5=+-=
+-=
≈
mA I I CQ
BQ 01.0100
27
.1==
=
β
V R R R I V V CQ CE 555.7)1.14.2(27.112)(6541=+⨯-=++⨯-=
Ω=⨯+=++=226847.2010120026)
1(200EQ
be I mV
r β 7.9100
10122680012100)1()//(5840-=⨯+⨯-=++-==
R r R R V V A be i v ββ Ω=+++=k R r R R R R be i 98.6))1(//()//(5312β Ω=≈k R R o 4.28
说明：可以调节滑动变阻器的值来调节电路的是饱和失真，截止失真，还是不失真的情况，
由于没有保存失真情况下的截图，所以这里只给出了不失真的情况。
五、实际滤波效果
1、Madleb系统的效果
2．自己搭建电路的效果（1）前置放大级效果
前置放大不加数字滤波器
前置放大加数字滤波：
分析：
由于前置放大电路在放大信号的同时也会放大噪声信号，所以，通过前置放大电路后的信号的信号并不好；当加了数字滤波器后，表有效地滤除了噪声信号，所以，加了数字滤波器后的信号效果很好。
（2）前置放大级和50hz陷波电路效果
前置放大级和50Hz陷波电路没加数字滤波的结果：
分析：
加数字滤波器后的结果基本和上图差不多。
分析原因可能是绝大部分的噪声干扰来源于50Hz工频干扰，而搭建的50Hz陷波电路具有很好的陷波效果。
（3）前置放大级和带通滤波电路效果图
前置放大级和带通滤波电路，没加数字滤波效果图：
加了数字滤波器后：
分析：
加了数字滤波器后信号明显改善，说明绝大多数的噪声来源于50Hz工频噪声信号（结合前置放大级和50hz陷波电路效果加数字滤波器和不加的结果比对）。
（4）整体效果
没有加数字滤波器：
分析：
加了数字滤波器后的效果（未截图）和自己搭建的电路获得的结果的效果几乎一致，说明搭建的电路起到了很好的放大和滤波作用。
事实上，自己搭建的电路获得信号的效果在理论上应该比加了数字滤波器的效果更好，因为自己搭建的电路使用的是模拟滤波器，理论上应该比模拟滤波器在处理效果上更好，但由于实验器材和环境等原因不能达到。
但取得上述的结果也算比较满意。
六、实验总结
通过本次实验，我掌握如何使用Multisin软件来设计，搭建，仿真电路。
同时，在实验过程中为了设计出令人满意的前置放大电路，共射极放大电路，带通滤波电路，陷波电路，翻阅书籍，加深了对以往知识的实践理解；与同学讨论的过程体会到了团队合作的重要性。
于此同时，用自己搭建的电路处理了自己的脉搏波信号，得到了比较满意的结果，真正感觉到学有所用。
信号资源分析实验报告(3篇)
第1篇一、实验目的1. 理解信号资源的基本概念和分类。
2. 掌握信号采集、处理和分析的方法。
3. 分析不同信号资源的特点和适用场景。
4. 提高信号处理和分析的实际应用能力。
二、实验背景信号资源在通信、遥感、生物医学等领域具有广泛的应用。
本实验通过对不同类型信号资源的采集、处理和分析，使学生了解信号资源的基本特性，掌握信号处理和分析的方法。
三、实验内容1. 信号采集（1）实验设备：信号发生器、示波器、数据采集卡、计算机等。
（2）实验步骤：1）使用信号发生器产生正弦波、方波、三角波等基本信号。
2）将信号通过数据采集卡输入计算机，进行数字化处理。
3）观察示波器上的波形，确保采集到的信号准确无误。
2. 信号处理（1）实验设备：MATLAB软件、计算机等。
（2）实验步骤：1）利用MATLAB软件对采集到的信号进行时域分析，包括信号的时域波形、平均值、方差、自相关函数等。
2）对信号进行频域分析，包括信号的频谱、功率谱、自功率谱等。
3）对信号进行滤波处理，包括低通、高通、带通、带阻滤波等。
4）对信号进行时频分析，包括短时傅里叶变换（STFT）和小波变换等。
3. 信号分析（1）实验设备：MATLAB软件、计算机等。
（2）实验步骤：1）分析不同类型信号的特点，如正弦波、方波、三角波等。
2）分析信号在不同场景下的应用，如通信、遥感、生物医学等。
3）根据实验结果，总结信号资源的特点和适用场景。
四、实验结果与分析1. 时域分析（1）正弦波信号：具有稳定的频率和幅度，适用于通信、测量等领域。
（2）方波信号：具有周期性的脉冲特性，适用于数字信号处理、数字通信等领域。
（3）三角波信号：具有平滑的过渡特性，适用于模拟信号处理、音频信号处理等领域。
2. 频域分析（1）正弦波信号：频谱只有一个频率成分，适用于通信、测量等领域。
（2）方波信号：频谱包含多个频率成分，适用于数字信号处理、数字通信等领域。
（3）三角波信号：频谱包含多个频率成分，适用于模拟信号处理、音频信号处理等领域。
医学信号处理实验报告
医学信号处理实验报告医学信号处理实验报告班级：生医1201 姓名：葛然学号：12282002 实验一：基本函数图形 12 第一题3 第二题第一小题源代码：n=-10::10; x1=n.*n.*([n>=-5]-[n>=6]); subplot(2,2,1); stem(n,x1); title(‘n*n*[u(n+5￡?-u(n-6)]’); xlabel(‘n’); ylabel(‘x(n)’); x2=10.*[n==0]; subplot(2,2,2); stem(n,x2); title(‘10*[n==0]’); xlabel(‘n’); ylabel(‘x(n)’); x3=20.*.*([n>=4]-[n>=10]); subplot(2,2,3); 4stem(n,x3); title(‘20.*.*([n>=4]-[n>=10])’); xlabel(‘n’); ylabel(‘x(n)’);x4=n.*n.*([n>=-5]-[n>=6])+10.*[n==0]+2 0.*.*([n>=4]-[n>=10]); subplot(2,2,4); stem(n,x4); title(‘x1+x2+x3’); xlabel(‘n’); ylabel(‘x(n)’); 运行结果：5 第二题第二小题源代码：n=-20::20; x1=cos(*pi.*n); x2=cos(*pi.*n); subplot(3,1,1); stem(n,x1); title(‘cos(*pi.*n)’);xlabel(‘n’);ylabel(‘x1(n)’); grid on; subplot(3,1,2); stem(n,x2);title(‘cos(*pi.*n)’);xlabel(‘n’);ylabel(‘x2(n)’); grid on; n=-40::40; x1=cos(*pi.*n); subplot(3,1,3); stem(n,x1); title(‘cos(*pi.*n)’);xlabel(‘n’);ylabel(‘x1(n)’); grid on;6 运行结果：A小问：cos()(-20答：上图可以看出cos(*pi*n)是周期序列，基本的周期是20.序列cos(*pi*n)是周期为5的周期序列。
医学信号采集实习
《医学信号采集实习》课程设计1医学信号采集实习的目的课程设计是煅炼学生解决实际问题能力的一个实践性教学环节。
医学信号采集实习要求学生制作一种生理信号的前置放大电路，将以往学过的电子电路、工程生理学、程序设计、信号与系统等多门课程的内容结合在一起，设计并制作实物电路。
课程设计从更重要的意义上是一次帮助学生养成良好的工程习惯、培养团队合作精神的实战演习。
实习过程中，是不是每组学生都成功制作出指导老师要求的设计任务，不能成为这次实习成功的标志。
而应当是大多数同学都需要经历遇到问题、分析问题、解决问题的过程才能收获结果，所有的设计结果是每组各具个性的，而不是统一的一个模板。
指导教师如若说明所有的设计细节，学生依葫芦画瓢制成作品，并为此感到高兴，那我只能说你被指导老师愚弄了，因为他/她认为你不用大脑思考。
所以我们的设计是具有挑战性的，有可能只有少数人最终成功！你经过努力完成设计制作任务，当然可喜可贺，并会因此加强今后学习的信心和兴趣。
如若你遇到了问题，经过查找资料、相互讨论、请教指导老师，却最终仍不能在短短的三周内完成任务，这并不意味着你失败了，这可能是因为你缺乏某些方法的知识，或对某些知识点理解不深而不能在当前时间内完成任务，但你发现了短缺之处，比那些懵懵懂懂不知道深入原理而侥幸成功的同学收获大得多了，因为他们连问题在哪里都不知道；更何况你有过失败并与之抗争的经历，虽然最终你还是失败了，但这将是你人生不可多得的经历！知识可以很容易通过学习弥补，但经历却不是那么容易积累的。
2课程设计内容2.1设计要求设计温度、心电、两个生理参数作为采集对象（也可选做脉搏的前置放大电路），设计前置放大电路、实现对生理信号的放大、去干扰功能。
具体要求包含如下几个方面：方案设计、实物制作及系统调试、文档书写、答辩表达。
其中温度测量电路是必须完成的作品，心电电路的方案设计、文档书写、电路搭建是必须完成，并有理论性答辩的过程，但心电电路的调试及电路指标是可选完成部分，根据每组的具体情况来定。

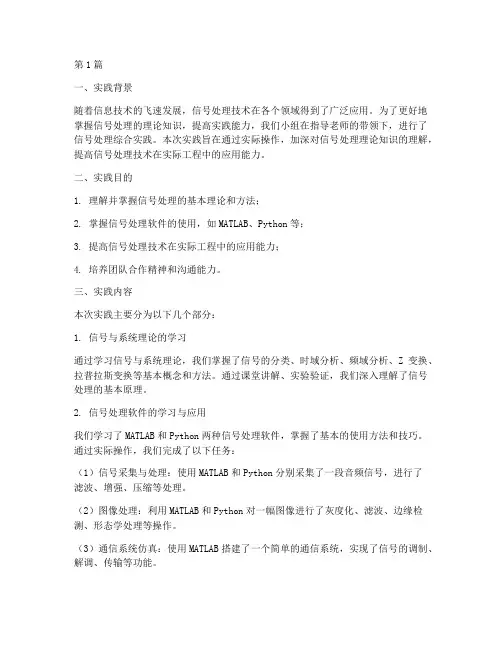

信号处理综合实践报告(2篇)
