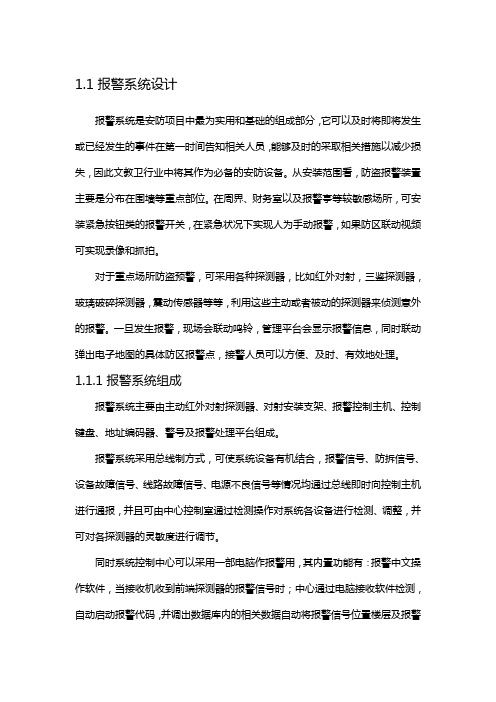

1.1报警系统设计报警系统是安防项目中最为实用和基础的组成部分,它可以及时将即将发生或已经发生的事件在第一时间告知相关人员,能够及时的采取相关措施以减少损失,因此文教卫行业中将其作为必备的安防设备。

从安装范围看,防盗报警装置主要是分布在围墙等重点部位。

在周界、财务室以及报警亭等较敏感场所,可安装紧急按钮类的报警开关,在紧急状况下实现人为手动报警,如果防区联动视频可实现录像和抓拍。

对于重点场所防盗预警,可采用各种探测器,比如红外对射,三鉴探测器,玻璃破碎探测器,震动传感器等等,利用这些主动或者被动的探测器来侦测意外的报警。

一旦发生报警,现场会联动鸣铃,管理平台会显示报警信息,同时联动弹出电子地图的具体防区报警点,接警人员可以方便、及时、有效地处理。

1.1.1报警系统组成报警系统主要由主动红外对射探测器、对射安装支架、报警控制主机、控制键盘、地址编码器、警号及报警处理平台组成。

报警系统采用总线制方式,可使系统设备有机结合,报警信号、防拆信号、设备故障信号、线路故障信号、电源不良信号等情况均通过总线即时向控制主机进行通报,并且可由中心控制室通过检测操作对系统各设备进行检测、调整,并可对各探测器的灵敏度进行调节。

同时系统控制中心可以采用一部电脑作报警用,其内置功能有:报警中文操作软件,当接收机收到前端探测器的报警信号时;中心通过电脑接收软件检测,自动启动报警代码,并调出数据库内的相关数据自动将报警信号位置楼层及报警探测器位置显示在屏幕上;如报警信号未被、处理,屏幕上将会有提示以防止操作员忘记处理;自动记录处理报警的日期、时间并可打印出来。

用户可通过密码键盘对主机系统进行布防、撤防等操作。

(只有初期的现场安装人员才会通过键盘对主机系统进行编程设置,或后期对主机的编程内容作修改)。

另外,当防区产生报警后,报警主机的键盘LED灯会显示防区号,报警中心平台能够针对收到的报警采取预先设置好的联动规则,进行报警联动图像、地图位置显示、报警上墙等操作。

弱电工程入侵报警系统(含紧急求助)设计方案

弱电工程入侵报警系统(含紧急求助)设计方案

1.1入侵报警系统(含紧急求助系统)1.1.1系统概述防盗报警器是用物理方法或电子技术,自动探测发生在布防监测区域内的侵入行为,产生报警信号,并提示值班人员发生报警的区域部位,显示可能采取对策的系统。

报警主机是接收前端探测器信号,并根据自身的设置,对防区的状态进行判断,作出相应行为的主要设备,同时也是预防抢劫、盗窃等意外事件的重要设施。

一旦发生突发事件,系统就能通过声光报警信号在安保控制中心准确显示出事地点,使于迅速采取应急措施。

本报警系统主要包含:报警主机:安装在一层消防控制中心报警防区:分布在各栋住宅围墙区域紧急救助点:安装在各楼层无障碍卫生间声光报警器:安装在各楼层无障碍卫生间及消防控制中心报警门磁:安装在各层机房及地下设备主机房1.1.2需求分析针对本项目的实际情况,应用在本项目的防盗报警系统主要从以下几个方面考虑:通过在重要的电梯厅前室、重要通道、房间等设置红外微波双鉴探测器、紧急报警按钮,构成了一套多层次全方位的安全防盗报警系统。

只要有人非法闯入,即会触发报警信息。

一方面,系统会自动把报警信号传送至控制中心,值班人员可通过报警键盘和电子地图的显示确定报警定位;而另一方面,也可以通过声光报警的形式提醒值班人员的注意。

控制中心报警控制器,可通过键盘进行编程,可设置布、撤防密码,可显示报警方位,根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。

系统具有防破坏功能,在报警线路被切断、报警探头被破坏等情况下均能报警。

1.1.3系统组成本项目采用的防盗报警系统分为3部分,分别为前端部分、传输部分和中心部分。

防盗报警系统的前端设备选用具有高抗干扰能力的红外/微波双鉴探测器和手动报警按钮。

在系统布防后,一旦有人进入警戒区域,双鉴探测器立即将警情传送至安装在安保中心内的报警控制器。

在设防或不设防的时段,只要触动手动报警按钮,就会有报警信号传送到报警控制器。

报警控制器在接到报警信号后,随即在相应显示区域发出声光报警,指示报警防区,实现二级报警,同时联动相应区域摄像机,进行实时录像。

消防报警系统设计教程

消防报警系统设计教程引言消防报警系统在当今社会中扮演着至关重要的角色,能够及时发现火灾和其他紧急情况,并迅速采取行动,保护人们的生命和财产安全。

本教程将向您介绍消防报警系统的设计原理和步骤,帮助您了解如何设计一个高效可靠的消防报警系统。

设计步骤步骤1:确定需求在开始设计消防报警系统之前,首先需要明确系统的需求。

这包括确定所需的报警器数量、安装位置、报警方式、报警信号的传输距离等等。

根据建筑物的类型、规模和用途,以及相关的法规要求,确定消防报警系统的具体要求。

步骤2:选择传感器和报警器传感器是消防报警系统的重要组成部分,用于检测室内的温度、烟雾、火焰等。

根据需求确定所需的传感器类型,并选择合适的品牌和型号。

同样,选择合适的报警器也是至关重要的。

报警器的类型可以包括声光报警器、手动报警按钮和自动报警器等。

步骤3:布置传感器和报警器根据建筑物的结构和要求,布置传感器和报警器的位置。

传感器应放置在易燃物质的存放区域、通风区域和活动区域附近等易发生火灾的地方。

报警器应分散布置,尽可能覆盖整个建筑物。

根据需要,可能需要使用电缆或无线设备来连接传感器和报警器。

步骤4:选择报警控制器报警控制器是消防报警系统的核心,负责接收传感器的信号并触发报警器。

选择合适的报警控制器非常重要,需要考虑其功能、性能、可靠性和价格等因素。

一般来说,报警控制器应具有可编程功能,能够根据不同的情况进行不同的响应。

步骤5:安装报警信号传输设备消防报警系统的报警信号需要及时传送给相关人员,以便他们能够采取行动。

根据需求,选择合适的报警信号传输设备,如电话线、网络、无线通信等。

确保报警信号能够迅速准确地传输。

步骤6:测试和维护完成系统的安装后,进行必要的测试,确保传感器、报警器、报警控制器和传输设备正常工作。

建立定期的维护计划,检查和保养系统的各个组件,确保其继续可靠地工作。

结论设计一个高效可靠的消防报警系统需要仔细的规划和考虑。

通过明确需求、选择合适的传感器和报警器、布置传感器和报警器的位置、选择报警控制器、安装报警信号传输设备以及定期测试和维护,可以确保消防报警系统在关键时刻发挥作用,保护人们的生命和财产安全。

周界防越报警系统方案

周界防越报警系统方案1、系统概述根据xxxxxxxx居住小区的实际情况以及对安全性的考虑,系统采用总线式联动报警的方式,前端设置主动红外探测器及室外射灯,设计小区周界防范系统。

在xxxxxxxx居住小区重点区域的周边安装各种规格的主动式红外对射探测器对小区进行布防。

主动红外探测器发射、接收端之间不断的产生红外光波,一旦某处有人入侵,阻断光波,对射探测器即自动感应,触发报警,并向报警主机传送报警信号,通过报警输出联动模块,可联动室外照明及模拟显示屏,显示报警部位,提示值班人员进行警情处理,并发出闪光警号。

人防与技防有效地结合,充分有效保障小区安全。

2、系统设计2.1.系统前端设计根据xxxxxxxx居住小区周界实际情况,系统前端设置主动红外探测器作为报警触发和信号生成装置对小区周界实时布防。

系统前端点位设置如下:红外对射探测器主要分布在xxxxxxxx居住小区周界的围墙上,共计14对红外探测器,其中1对200米探测器、5对100米探测器、8对60米探测器。

前端探测器设备包括红外对射报警探测器、室外高功率射灯;中间传输线缆主要采用RVB-2×4.0、RVV4×0.75报警线缆组成;终端中心控制设备主要由报警主机、继电器模块、防区灯光控制器等组成。

系统前端均选用主动红外探测器,在小区周界设置电子栅栏,其实际设防间距按标称设防距离的70%布置,以减少恶劣气候下的误报率。

设置高度在1.8m 以上,防区采用与现场探测器一一对应的方式连接,即一对红外探测器作为一个防区,采用单防区的防区模块连接。

在探测器之间安装模块盒,放置防区模块。

探测器安装于围墙上或墙柱之上。

探测器电源从控制中心提供。

产品选型时充分考虑以下因素的影响:拐弯的地方可以作为对射的安装点;直线铁栅栏是否存在不规则的落差;周围的树木是否对对射效果产生影响。

本系统前端主动红外探测器选用日本艾礼富产品,该产品在设计时就充分考虑了种种艰难环境条件,柔和了多种光、机、电技术,其中最为人称道的是探测器的检知感度的余量,这种检知感度的余量被设置后,在多种环境变化中也可得到稳定的警戒、监视效果,通常在明朗的天气状况下具有100倍以上的检知感度余量,即使在恶劣的天气环境下也具有不发生误报的检知感度余量。

DS7400大厦防盗报警系统方案2

防盗报警系统一、概述根据用户对防盗报警系统的技术描述及功能要求,我们选用了DS7400Xi-CHi总线型报警控制系统。

报警子系统主要由紧急按钮、三技术微波被动红外探测器、玻璃破碎探测器,脚挑开关、室外四光束主动红外对射探测器、报警控制主机、控制键盘、防区地址编码器、警号、报警电子地图管理软件、电脑组成。

各报警点可以任意分区,控制其集体或单独布撤防,在电脑上对各报警进行实时监控,该子系统采用先进、成熟的传感技术和信号分析技术,对企图实施各种犯罪行为的罪犯实施打击控制,以确保大厦内工作人员的安全前端探测器负责探测人员的非法入侵,同时向报警控制中心发出报警信号。

报警控制中心由报警主机及报警管理软件组成。

发生异常情况时发出声光报警,同时联动监控系统、楼宇自动化系统实现现场的灯光控制及视频保存记录。

本系统的基本特点:◆成熟先进的技术◆高安全性和高可靠性◆快速的响应时间◆开放的模块化结构的硬件◆系统使用已在国内数千项同类工程中得到应用的、成熟的设备。

◆系统设计已考虑容量冗余度,如控制主机,防区扩展模块,设备输出端口,传输线路等◆对用户的开放性强◆易扩展◆实时性强二、系统设计依据◆ GT/T70-94《安全防范工程费用概预算编制办法》◆ GB/T166572-1996《防盗报警中心控制台》◆ GB/T16677-1996《报警图像信号有线传输装置》◆ GB50198-94 《民用闭路监视电视系统工程技术规范》◆ GA308-2001 《安全防范系统验收规则》◆ GA/T74-2000 《安全防范系统通用图形符号》◆ GA/T75-94 《安全防范工程程序与要求》◆ GB/T50314-2000 《智能建筑设计标准》◆ JGJ/T16-92《民用建筑电气设计规范》◆ G8J32-82《电气装置安装工程施工及验收规范》◆ GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》◆ GB/T50312-2000 《建筑与建筑群综合布线系统工程设计规范》◆ GA/T367-2001 《入侵报警系统技术要求》◆ GB 10408.1-2000 《入侵探测器第一部分:通用要求》◆ GB 10408.4-2000 《入侵探测器第四部分:主动红外入侵探测器》◆ GB15207-94 《视频入侵报警器》◆ GB16796-1997 《安全防范报警设备安全要求和实验方法》◆GA 379.1到.10-2002 《报警传输系统串行数据接口的信息格式和协议第1到9部分》◆其它相关标准、规范三、系统设计原则本系统的设计和实施的过程中,将始终遵循如下基本原则:1、实用性设计本系统,应首先考虑能满足本项目之防范系统的功能要求和实际应用的需要。

总线报警系统主机技术指导书




总 线 主


485中继器
讯 距

的 单 条
距离不够需要延伸,可以连接一个485中继器延伸, 单条总线最多不要超过5个中继器。
离 不 超 过 1

2
线
0
0

家优 总线报警主机
大型总线报警系统配置指南
每 台
错误的布线方法,总线有分支

线






485中继器
线
485中继器不仅有延伸信号的作用,还能够用来隔离信号。
1、系统容量:防区(就是能区分出来的最小单位,如 10个探测器接到一个防区上,就不能区分是那个 探测器报警,只知道是该防区报警)
2、控制区域数量:您需要分成多少个区域单独控制, 如单独布撤防,这就是子系统的概念)?
3、需要连接电脑吗,怎么连接? 4、您需要使用继电器或其他联动设备吗?
家优 总线报警主机
• 其对于与远距离的探测设备的连接、或在周界防范等场 合中非常实用。
• 自带一个开关量输出,可就地联动声光报警。 • 使用拨码设定地址码,简化工程。 • 体积小巧,可直接放入大探测器内。
家优 总线报警主机
双防区带强电输出扩展模块
• 支持两个常闭型或常开型报警输入。 • 带有两个开关量输出口,其中一个可以接
家优 总线报警主机
大型总线报警系统配置指南
您已经知道总线的布线和配置了,防区呢?


通讯总线

线

不超过5米


单 单防区模块 双防区模块 八防区模块/小主机


线 防区模块直接接在通讯总线上,通过不同的地址编码来识别,不同
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

小型总线系统报警系统设计方案
摘要:安全是商业用户的首要要求,周界的安全防范系统担任公司人员生命和财产安全的职责。

为配合用户的现代化管理,给企业一个安全舒适的工作和居住环境,建议项目采用小型总线报警系统,它给用户提供一套技术先进、性能完善的安防报警系统。

关键词:报警系统;安全;小型总线
一、系统设计说明
(一)系统概述
系统采用总线制方式,支持248路探测器防区。

单向总线实际控制通讯距离达2.6KM,双向总线实际控制通讯距离达5.2KM(更远距离可选择用中继器)。

系统通过串口模块可实际与计算机的直接连接,通过多媒体软件对报警信息进行管理,电子地图显示;支持ContactID主流通讯格式。

可实现键盘编程或远程遥控编程,电话线PSIN与报警中心可选。

整个系统构成一个区域联防网络,对发生在该区域内的各种危害进行报警和处理。

如:陌生人非法侵入公司、被威逼和遭抢劫、火警、煤气泄漏以及医疗急救和紧急求助等。

并通过报警控制主机及时处理或通知公安、消防工程抢修、急救等部门,从而为住户的生命、财产安全提供系统保障!
(二)设计依据
1.建设部住宅小区智能化《导则》
2.《智能建筑设计标准》(GB/T50314-2000)7.2、7.
3.1
3.《安全防范工程程序与要求》GA/T75-94
4.《防盗报警控制器通用技术条件》GB12663-92
5.《民用建筑电气设计规范》JG/T16-92
6.《电气装置工程施工及验收规范》GBJ232—8
(三)设计原则
1.先进性:在系统设计中,我们充分考虑现阶段安防领域技术的发展水平,
设备选用技术领先的豪恩总线制系统报警组件,在系统结构设计上采用以计算机为主体的控制系统。

这在国内目前是处于一定的领先地位的,而且也是安全系统的发展趋势,可以随着技术的发展升级,保证其先进性。

2.可靠性:系统设计、设备选型、调试、安装等环节都将严格贯彻质量保障条例,完全符合标书和国家、行业的有关标准、规定和公安部门有关安全技术防范要求。

系统能保证长期稳定、可靠运行。

豪恩总线制报警系统首先从结构设计上提供系统可靠的基础,在设备上精心选择,严格按照工程标准和规范进行设计以保证系统最终稳定、可靠。

3.实用性:方案设计满足用户实际需要,充分考虑使用要求,易于学习,便于操作,使系统功能尽可能地完善并充分加以利用。

4.经济性:系统有很好的性能价格比。

从系统结构上考虑整体方案,节省预算是控制成本最有效的手段。

由于采用以计算机为主体的结构,系统大部分功能可由软件实现,在保证系统强大功能的同时,节省了费用。

5.冗余性:无论任何一个工程,我们都本着长远的观点,使系统可扩展、容量可扩充。

本系统中的软、硬件都采用模块化设计,系统是根据具体需求灵活组织的,所以具有非常好的扩充性,保证在用户要求发生变化时,在原系统的结构上,只要增加相关设备,即可满足。

二、总线制报警系统特点及性能指标
报警控制系统主机是一种大型的防火/防盗报警系统。

它可与各种防盗探测器及防火探测器相连接。

主机板上自带8个防区,可扩充240个防区。

扩充采用两线总线方式。

扩充设备的类型有8防区扩展模块、单防区扩展模块、双防区扩展模块以及各种带地址码的红外、门磁、烟感等。

(一)主要功能及特点
1.集成化设计,设备精简,设备可自动上线;
2.支持可编程防区数目248个,包括:主板上第1-8号防区;防区扩展模块第9-248防区;
3.可选择多种防区扩展模块:单防区扩展模块,双防区扩展模块,8防区扩展模块,带一路输出的单防区模块;
4.连接系统与防区扩展模块之间的总线,分为二路,每一路最多接模块120个,通讯距离单项最远可达2600m,采用RVV2*1.0的线材;
5.系统可设置为16个独立分区,可分别独立布防/撤防;
6.多达162个操作密码,有一个主密码,一个工程密码,160个操作密码;
7.可接16个键盘,键盘长度最远可达350m,采用RVV4*1.0的线材;
8.多达240路继电器联动输出模块可实现与防区报警联动需要,多种灵活的编程设定;
9.通过C9000软件软件操作即可与主机实现同步;
10.主机直接通过串口与管理软件连接可直接与打印机相连,实现警情的实时打印与记录;
11.多达200条事件信息记录,用键盘可随时查询;
12.系统可选用PSTN模块与电话接警中心相连,支持ContactID通讯格式;
13.当接警中心忙碌或电话线路故障时,系统可记录48条事件信息,待通讯恢复时可再次上报;
(二)性能指标
1.输入功率:AC18V,50W,50Hz/60Hz
2.辅助输出功率:DC12V,最大0.8A
3.主机板耗电:静态175mA
报警状态250mA
4.报警输出口:DC12V,1.75A
可编程输出口1
可编程输出口2
5.总共可接16个键盘,使用1.0mm非屏蔽键盘总线,长度为350M
6.采用1.0mm以上非屏蔽系统总线,通讯距离可达2600m,双向5200m
7.支持各种扩展模块地址数量达248个
8.外观尺寸:365*310*85mm
三、系统拓扑图
总线说明:
总线必须采用优质的非屏蔽非双绞护套线(RVV);
总线的粗细决定了信号的传输距离和质量,一般主干线采用RVV2*1.0mm 线缆;
建议总线和其它线路分管走线,尤其是可视对讲系统的非屏蔽非双绞的音频线路,以免引起干扰;
电源线路一般采用RVV2*1.0mm以上的规格,依据实际线路损耗配置。

四、系统功能简述:
报警主机防区可以分区进行控制。

当报警设备接收到报警信号后,报警主机通过ICP/IP网络将信号上传到安防监控中心,安防监控中心管理软件发出报警声音提示值班人员,安防监控中心值班人员通过对讲指挥相应的厂区保安室的保安人员至报警现场了解实际情况。

报警主机接收到报警信号后同时启动报警联动设备。

报警联动就是当报警设备(主动红外探测器)接收到报警信号以后,报警主机将信号反馈联动模块,联动模块采用开关量的方式反馈给监控主机和电子沙盘(监控主机可以是DVR),监控主机接收到信号以后会发出一组控制信号,控制摄象机进行聚焦拍摄,而电子沙盘将与报警区域相对应的LED点亮。

保安人员通过保安室的电子沙盘及与报警对射相对应的警灯清楚得了解到非法入侵的具体位置,迅速赶到报警现场了解实际情况,同时将现场的实际情况上报安防监控中心,安防监控中心值班人员通过保安人员反馈的情况进行备案处理。

五、防雷接地设计:
系统遭受雷击而损坏通信设备的途径有两条:一是由电力电源供电系统,通过室外电力电缆在雷击时产生感应瞬态高压大能量电流,对设备造成损坏;二是由对外通信信号电缆在雷击时受感应产生瞬态高压对信号通道造成损坏,所以系统防雷措拖应对电源和信号回路同时采取保护措施。

建筑物外的数据和信号线,不管是埋地还是架空,无论数据通信电缆经过户外何处、通讯电缆,数据或遥测线类似天线,能捕捉雷击能量,这种高压会导致网络系统中断、破坏或停机,其影响具毁坏性——可能使整个计算机网络、电子系统或输入电路的严重破坏、昂贵系统停机、传感信号的丢失、传输信息的丢失。

因此,本报警系统必须具备科学的防雷接地措施。

直流接地包括信号地和逻辑地,主要为各弱电子系统提供统一的接地,为了减少各子系统之间的相互干扰,直流接地一般要求接地电阻≤1Ω。

直流接地最好
单独设计接地点,也可以与保护地共享同一接地点,但必须自总接地处分别引入,以避免强电信号所造成的干扰。

独立的直流接地系统包括接地体、连接体和接地引线。

接地体由多个插入地下的Ф50X5的镀锌钢管组成,其数量由当地土壤导电率算出。

钢管地下部分的长度为2—3米,钢管之间的间距为长度的2—3倍,并排插入地下;连接体采用40X4的扁钢,连接体与接地体焊接在一起;接地引线采用40X4的扁钢或直径不小于35mm2的铜导线。
