任务3：绘制呆扳手轮廓图

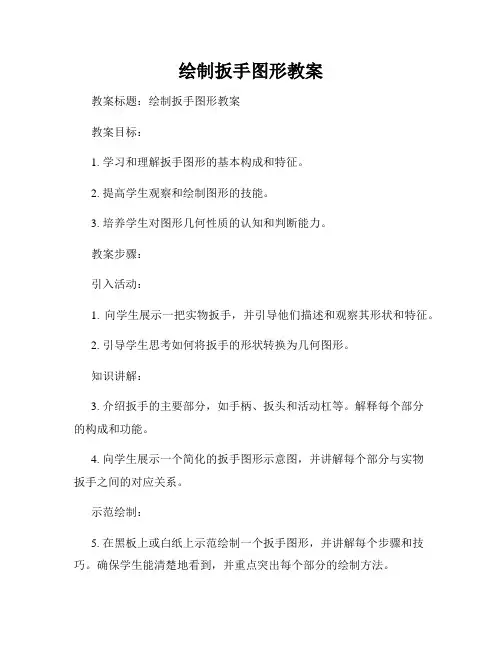

绘制扳手图形教案
绘制扳手图形教案教案标题：绘制扳手图形教案教案目标：1. 学习和理解扳手图形的基本构成和特征。
2. 提高学生观察和绘制图形的技能。
3. 培养学生对图形几何性质的认知和判断能力。
教案步骤：引入活动：1. 向学生展示一把实物扳手，并引导他们描述和观察其形状和特征。
2. 引导学生思考如何将扳手的形状转换为几何图形。
知识讲解：3. 介绍扳手的主要部分，如手柄、扳头和活动杠等。
解释每个部分的构成和功能。
4. 向学生展示一个简化的扳手图形示意图，并讲解每个部分与实物扳手之间的对应关系。
示范绘制：5. 在黑板上或白纸上示范绘制一个扳手图形，并讲解每个步骤和技巧。
确保学生能清楚地看到，并重点突出每个部分的绘制方法。
6. 请学生观察示范图形并尝试模仿绘制。
老师可以逐步给予指导和帮助。
个人实践：7. 提供一些纸张和绘图用具，让学生在课堂上尝试绘制自己的扳手图形。
鼓励他们根据个人理解和观察绘制，同时提供必要的帮助和指导。
8. 收集学生的绘制作品，以便后续的课堂分享和评价。
总结评价：9. 让学生展示他们的绘制作品，并相互分享自己的观察和经验。
10. 提供积极的反馈和评价，鼓励学生的努力并指出改进的方向。
11. 综合评价学生的绘图技巧、观察能力和对扳手图形的理解。
教学延伸：12. 鼓励学生尝试绘制其他常见物体或图形的图示，继续提高他们的绘图能力和观察力。
拓展活动：13. 组织学生参观实际的机械修理工作室或相关场所，进一步了解扳手的用途和作用。
14. 引导学生进行小组讨论，探索扳手图形的实际应用领域，如机械工程、家具设计等。
这个教案建议在学生学习的过程中，结合视觉展示、实际观察和实践练习的元素，可帮助学生更好地理解和掌握绘制扳手图形的技巧、几何概念和实际应用。
请根据教学实际情况和学生年龄层次，适度调整和修改教案的内容。
《机械制图与CAD基础》案例二：徒手绘制扳手
《机械制图与CAD基础》案例二：徒手绘制扳手
教师布置案例任务，学生利用课下时间准备；其次进行案例分析，学生在课堂完成论证及分析结果；最后教师课堂完成点评或总结，学生课下完成案例相关作业进行巩固。
【案例任务】
分组讨论和分析工程中常用的扳手图形，徒手绘制扳手图。
【案例目的】
分析平面图形的尺寸及尺寸标注，掌握圆弧连接的作图方法，熟悉平面图形绘图步骤，培养具有快速、准确徒手绘制平面图形的能力。
【案例分析】
1.绘图前，应先对平面图形进行尺寸分析和线段分析，绘图时应先画已知线段，再画中间线段，最后画连接线段。
2.圆心和连接点的位置要找准，保持图面整洁。
3.完成底稿后，擦去多余图线，检查无误后按标准和规则加深图线。
4.标注尺寸，尺寸标注应正确、清晰；图框、字体格式书写符合要求。
5.正确、规范填写标题栏。
【案例点评】
图示扳手的头部圆弧是多个圆弧连接而成，头部的开口是圆内接正六边形的一部分，手把的斜度为1:15（注意斜度的含义与画法）。
(完整版)钳工实训图纸
日 期
签 字
T形板
制图
审核
比例
1∶1
材料
45钢板
标准
数量
1
乐至县高级职业中学
学号
图号
03
任务四：制作工形板
加工要求：1、通过锯、錾、锉、钻等操作完成工件；
2、各精度可降低；
日 期
签 字
工形板
制图
审核
比例
1∶1
材料
45钢板
标准
数量
1
乐至县高级职业中学
学号
图号
04
任务六：制作凸形块
加工要求：1、学会攻丝。
日 期
签 字
凸形块
制图
审核
比例
1∶1
材料
45钢板
标准
数量
1
乐至县高级职业中学
学号
图号
06
任务五：制作E字板
加工要求：1、学会铰孔
日 期
签 字
E字板
制图
审核
比例
1∶1
材料
45
标准
数量
1
乐至县高级职业中学
学号
图号
05
任务八：锉配凹凸体
加工要求：1、注意配合间隙；
日 期
签 字
凹凸体配合
加工要求：1、锐边倒角R0.3；
2、锯割面不准修锉。
日 期
签 字
錾口锤子
制图
审核
比例
1∶1
材料
45
标准
数量
1
乐至县高级职业中学
学号
图号
任务一：画线练习
日 期
签 字
画线
制图
任务 3 在扳手的平面图上标注尺寸_机械制图与计算机绘图_[共12页]
![任务 3 在扳手的平面图上标注尺寸_机械制图与计算机绘图_[共12页]](https://img.taocdn.com/s3/m/e95fd00228ea81c759f578b7.png)
计算机绘图技能45绘制图1-39所示扳手平面图，操作步骤如表1-20所示。
表1-20扳手平面图的绘图步骤方法与操作步骤图 例1．启动AutoCAD ，新建文件，调用如图任务1所建“机械图样”模板；将“中心线”图层设为当前层。
用直线命令“”绘制水平、左边竖直点画线；用偏移命令“”（偏移距离60）绘制右边竖向中心线2．将“粗实线”图层设为当前层。
打开“对象捕捉”捕捉中心线交点，用多边形命令“”和圆命令“”绘制正六边形和φ15和R 15的圆3．打开“对象捕捉”捕捉六边形的端点A 、B 、C 作圆心，分别绘制两个R 22和一个R 44的圆4．用偏移命令“”将水平中心线向上、下各偏移22确定1、2点。
过1、2点，用直线“”命令，分别过1、2点绘制直线与φ15的圆相切（启用临时对象捕捉，捕捉切点）5．用“相切、相切、半径”命令，绘制R 33、R 22的圆6．用修剪命令“”剪掉多余线条；将“细实线”图层设为当前层，用分解命令（菜单“修改”→“分解”）将正六边形分解后，将左、下两边转换成细实线，并用细实线绘制其外接圆；用“夹点”编辑法，调整线条长度，完成绘图任务3 在扳手的平面图上标注尺寸用AutoCAD 绘制图1-39所示扳手平面图形，并标注尺寸。
制图的基本知识与基本技能461．用AutoCAD 书写文本AutoCAD 提供了很强的文字处理功能，具有多行和单行标注文字和编辑功能，并为用户提供了默认的STANDARD 样式，而且用户还可以根据需要创建自己的文字样式进行文字标注。
（1）文字样式的建立 启动命令的方式有以下3种。
● 命令行：DDSTYLE 或STYLE 。
● 菜单：“格式”→“文字样式”。
● 工具栏：“文字面板”→“文字样式”。
启动命令后，系统将打开“文字样式”对话框，如图1-75所示。
单击“新建”按钮弹出“新建文字样式”对话框，如图1-76所示。
用户可以在“样式名”框中，输入新的样式名，单击确定按钮后，返回“文字样式”对话框，并根据制图标准要求和实际需要进行相关设置，建立自己的文字样式。
UG扳手手柄曲面建模
14
在“特征操作”工具条中单击“修剪体”工 具，“目标”体选择【扫掠17】，“刀具 （工具）”类型选择“面或平面”，选择【扫 掠9】作为“刀具（工具）”。调整被切割方 向，【修剪体18】的预览效果如图7.20所示。
图7.20
15
在“特征操作”工具条中单击“偏置面”工 具，选择【扫掠17】被修剪后的顶面作为 “要偏置的面”，“偏置”输入“p277”， 调整方向后单击“确定”按钮完成如图7.21所 示的【偏置面19】.其中“p277=3.5”是【草 图16】中Arc26之间的竖直尺寸。
图7.12
7
在“曲面”工具条中单击“扫掠”工具， “截面”选择【草图11】，“引导线”选择 【草图10】。 “截面位置”选择“沿引导线任何位置”， “对齐方法”选择“参数”，“定位方法”选 择“固定”，“缩放方法”选择“恒定”，选 择“保留形状”，单击“确定”按钮完成如图 7.13所示的【扫掠12】。
图7.21
16
单击“边倒圆”工具，参考图7.22选择【偏 置面19】的边缘曲线作为“要倒圆的边”， Radius（半径）输入“p264-p277”，单击 “确定”按钮完成【边倒圆20】。其中 “p264=15”是【边倒圆14】中的半径尺寸， “p277=3.5”是【草图16】中Arc27和Arc26 之间的竖直尺寸。
图7.15
10
单击“拉伸”工具，在“截面”中选择“绘 制截面”做一个特征内部草图。“草图平面” 选择XY平面，进入草图环境后参考图7.16中图 形的几何形状和尺寸约束做一个对称分布的几 何图形草图。
图7.16
11
退出草图环境回到“拉伸”操作对话框，“方 向”默认为“自动判断的矢量”。起始限制为 “0”，终止限制为“30”。“偏置”选择“两 侧”，起始偏置为“3”，终止偏置为“-p256”。 “布尔”选择“求差”，【拉伸15】的预览效果 如图7.17所示。其中“p256=3”是【拉伸15】 中起始偏置尺寸。
平面图形手工扳手的画法
§2.3 平面图形的画法 ——手工扳手
复习旧知，讲授新课
一、图框格式
1、有装订边
2、无装订边
e=Hale Waihona Puke 0二、学生用工程图标题栏格式
一、图线线型及其应用
图线名称
图线型式、图线宽度
的齿根线
尺寸界线 尺寸线
不是一点而 是一短画
图线名称
图线型式、图线宽度
细点画线
一般应用 轴线、对称中 心线、轨迹线、 节圆及节线
图例
轴线 对称中心线
宽度：d 约为粗线宽度的1/2
细双点 画线
宽度：d 约为粗线宽度的1/2
极限位置的轮 廓线、相邻辅 助零件的轮廓 线、假想投影 轮廓线、中断 线
运动机件在极限位置的轮廓线 相邻辅助零件的轮廓线
四、课堂小结
1、图线线型及其应用； 2、平面图形的画法及步骤； 3、手工扳手的绘制。
五、布置作业
1、复习平面图形的画法； 2、自主完成相关绘制题目； 3、预习下一节的相关内容。
注意！
三、扳手的绘制过程
（1）画出图框，选择基准位置，截取线段长为132； （2）在线段左侧以R=22画圆形，并做圆内接正六边形，
再以R=44为圆心画圆形，以正六边形上顶点和右下 侧顶点为圆心R=22画圆形，并做上下顶点的平行线； （3）在线段右侧以R=14、Φ=15画圆形，连接线段； （4）加深图形并进行尺寸标注，填写标题栏。
图线画法注意事项
二、平面图形的画图方法与步骤
1.对平面图形进行尺寸及线段分析； 2.选择适当的比例及图幅； 3.固定图纸，画出基准线（对称线、中心线等）； 4.按图示特点顺序依次画出各线段； 5.加深图线； 6.标注尺寸、填写标题栏，完成图纸。
TinkerCAD (扳手设计)
Tinkercad教程-初学者的5个简单步骤在这个针对初学者的Tinkercad教程中，我们将通过五个简单的步骤向您展示如何在Tinkercad 中创建3D模型。
你能行的！Tinkercad教程-初学者的5个简单步骤Tinkercad教程步骤1：创建Tinkercad帐户并创建一个新项目Tinkercad教程第2步：创建扳手-第1部分：环Tinkercad教程步骤3：创建扳手-第2部分：手柄Tinkercad教程第4步：创建扳手-第3部分：下颚Tinkercad教程第5步：全部放在一起Tinkercad教程：简介对于这个Tinkercad教程，我们选择设计扳手。
它是一种熟悉而简单的形状，在日常生活中很有用。
如果您以前没有看过扳手，机械师会使用它来拧紧螺母和螺栓。
这是一个看起来像：我们将使用这个真实生活扳手作为此Tinkercad教程的模板为了这个Tinkercad教程的目的，为了更好地了解网站的界面，我们将扳手的设计分为五个简单的步骤。
这些内容涵盖了3D建模的基础知识。
在Tinkercad教程结束时，您不仅可以自己设计扳手，还可以设计任何您想要的简单3D模型。
对于那些更喜欢他们的指示而且更少阅读的人，您可以查看我们的YouTube版本的Tinkercad 教程，嵌入在下面。
让我们开始吧。
Tinkercad教程步骤1：创建Tinkercad帐户并创建一个新项目使用Tinkercad非常简单，因为它在浏览器中运行。
这意味着您无需下载或安装任何软件。
您只需创建一个Tinkercad帐户即可开始使用。
要获得免费帐户，请访问Tinkercad并注册。
在注册过程结束时，您将受到Tinkercad教程屏幕的欢迎。
您现在可以通过关闭它来跳过教程。
Tinkercad教程：在Tinkercad上创建一个新项目这将打开一个新的项目页面，如下所示。
一个空的Tinkercad工作平面让你修补这是Tinkercad接口。
注意页面中心的蓝色平面（标记为1）。
任务3：绘制呆扳手轮廓图
知识链接
二、椭圆
按给定参数绘制椭圆或椭圆弧。单击“椭圆”按钮 ， 立即菜单如图所示。
1．长半轴：椭圆的长半轴尺寸值。 2．短半轴：椭圆的短半轴尺寸值。 3．旋转角：椭圆的长轴与默认起始基准（X 轴正方向）间的夹角。 4．起始角：画椭圆弧时起始位置与默认起始 基准所夹的角度。 5．终止角：画椭圆弧时终止位置与默认起始 基准所夹的角度。
知识链接
三、正多边形
在给定点处绘制一个给定半径、给定边数的正多边形 。单击“正多边形” 按钮 ，立即菜单如图所示。
知识链接
四、文字
在当前平面或其平行平面上绘制文字形状的图线。单 击“文识链接
五、曲线过渡
对指定的两条曲线进行圆弧过渡、尖角过渡或倒角过 渡。单击“曲线过渡”按钮 ，立即菜单如图所示。
任务三 绘制呆扳手轮廓图
1.掌握矩形和椭圆的绘制方法 教学目标 2.掌握正多边形和文字的绘制方法
3.掌握曲线过渡的绘制方法
任务目标
完成扳手的轮廓图。
劳动牌扳手的轮廓图
任务分析
1
该图形包括哪些要 素？
2
绘制该图形时运用 了哪些命令？
3
绘制该图形时应该 注意哪些问题？
❖
思路分析
❖ 呆扳手由三部分组成，左边是基本图素，中间部分可以 通过作平行线和圆弧过渡生成，难点在于右端形状的绘 制。本着先定位后定形的原则，在画出R20的圆和正六 边形后，再过正六边形的一个顶点和圆的切点画两段 R10的圆弧。
巩固练习
绘制下图所示的平面图形
巩固练习
绘制下图所示的平面图形 。椭圆的长轴为96， 短轴为90，字体高度为18，西文字体为 GulimChe，宽度系数为1.2，行距系数0.5，文 字定位方式为中心，插入点坐标（0，5）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
知识链接
二、椭圆
按给定参数绘制椭圆或椭圆弧。单击“椭圆”按钮 立即菜单如图所示。 ，
1．长半轴：椭圆的长半轴尺寸值。 2．短半轴：椭圆的短半轴尺寸值。 3．旋转角：椭圆的长轴与默认起始基准（X 轴正方向）间的夹角。 4．起始角：画椭圆弧时起始位置与默认起始 基准所夹的角度。 5．终止角：画椭圆弧时终止位置与默认起始 基准所夹的角度。
任务三
绘制呆扳手轮廓图
1.掌握矩形和椭圆的绘制方法
教学目标
2.掌握正多边形和文字的绘制方法 3.掌握曲线过渡的绘制方法
任务目标
完成扳手的轮廓图。
劳动牌扳手的轮廓图
任务分析
1 2
该图形包括哪些要 素？ 绘制该图形时运用 了哪些命令？
3
绘制该图形时应该 注意哪些问题？
思路分析
呆扳手由三部分组成，左边是基本图素，中间部分可以 通过作平行线和圆弧过渡生成，难点在于右端形状的绘 制。本着先定位后定形的原则，在画出R20的圆和正六边 形后，再过正六边形的一个顶点和圆的切点画两段R10的 圆弧。
巩固练习
绘制下图所示的平面图形
巩固练习
绘制下图所示的平面图形 。椭圆的长轴为96， 短轴为90，字体高度为18，西文字体为GulimChe， 宽度系数为1.2，行距系数0.5，文字定位方式为 中心，插入点坐标（0，5）。
操作步骤
1 2
绘制圆和正六边形
注意
以直线的端点为中心
绘制相切弧
提示
捕捉切点
操作步骤
3 4
绘制文字框
注意
进行曲线裁剪
书写文字
提示 设置字符间距系数为3
知识链接
一、矩形
系统提供了两种绘制矩形的方式，单击“矩形”按 钮 ，立即菜单如图所示。
1．两点矩形：给定矩形的对角线上两点绘制矩形。 2．中心-长-宽：给定长度和宽度值来绘制矩形。
1．圆弧过渡 用于在两条曲线之间进行给定半径的圆弧光滑过渡。可对原曲线进行或不进 行裁剪，拾取需保留的段。 2．倒角 用于在给定的两直线之间形成倒角过渡，过渡后在两直线之间生成一条按给 定角度和长度的直线。 3．尖角 用于在给定的两直线之间形成尖角过渡，过渡后两曲线相互裁剪或延伸，在 交点处形成尖角。
知识链接
三、正多边形
在给定点处绘制一个给定半径、给定边数的正多边形。 单击“正多边形” 按钮 ，立即菜单如图所示。
知识链接
四、文字
在当前平面或其平行平面上绘制文字形状的图线。单 击“文字”按钮 ，其“文字输入”对话框和“字 体设置”对话框分别如图所示。
知识链接
五、曲线过渡
对指定的两条曲线进行圆弧过渡、尖角过渡或倒角过 渡。单击“曲线过渡”按钮 ，立即菜单如图所示。
