心电采集盒

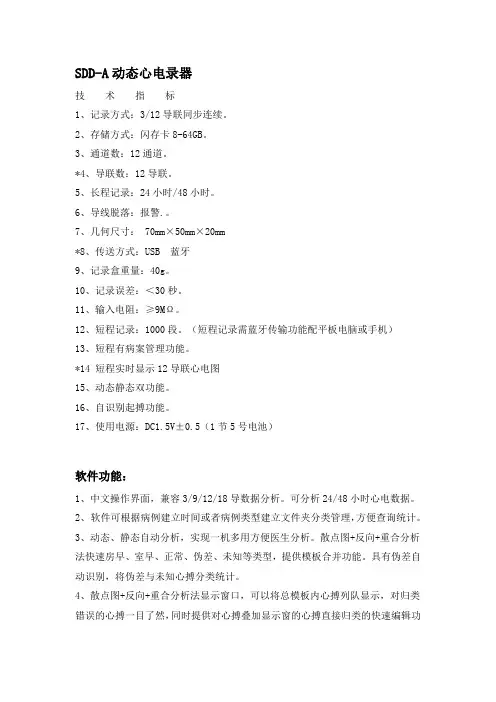

SDD-A动态心电录器技术参数
SDD-A动态心电录器技术指标1、记录方式：3/12导联同步连续。
2、存储方式：闪存卡8-64GB。
3、通道数：12通道。
*4、导联数：12导联。
5、长程记录：24小时/48小时。
6、导线脱落：报警.。
7、几何尺寸：70mm×50mm×20mm*8、传送方式：USB 蓝牙9、记录盒重量：40g。
10、记录误差：＜30秒。
11、输入电阻：≥9MΩ。
12、短程记录：1000段。
（短程记录需蓝牙传输功能配平板电脑或手机）13、短程有病案管理功能。
*14 短程实时显示12导联心电图15、动态静态双功能。
16、自识别起搏功能。
17、使用电源：DC1.5V±0.5（1节5号电池）软件功能：1、中文操作界面，兼容3/9/12/18导数据分析。
可分析24/48小时心电数据。
2、软件可根据病例建立时间或者病例类型建立文件夹分类管理，方便查询统计。
3、动态、静态自动分析，实现一机多用方便医生分析。
散点图+反向+重合分析法快速房早、室早、正常、伪差、未知等类型，提供模板合并功能。
具有伪差自动识别，将伪差与未知心搏分类统计。
4、散点图+反向+重合分析法显示窗口，可以将总模板内心搏列队显示，对归类错误的心搏一目了然，同时提供对心搏叠加显示窗的心搏直接归类的快速编辑功能。
5、提供反混淆（DEMIX）心搏叠加分析功能，采用逆向技术可对模板多波形进行分析归类。
6、具有心率变异性(HRV)分析功能，包括时域，频域分析和LORENZE散点图分析；提供5分钟、24小时心率变异性分析数据及图表。
7、直方图分类散点图+反向+重合分析法房颤、房扑自动分析功能。
独特的心搏能量分布谱技术及瀑布图显示分析技术，起搏分析可以准确到心搏，提供独立的房颤、房扑分析报告。
8、独立的12导联ST扫描分析功能，提供独立的分析报告，自动分析太高和压低类型。
9、显示图形可12导联和6x2导联。
10、形态自动引领功能对异常分类快速准确。
心电采集原理
心电采集原理心电采集是一种用于监测和记录人体心脏电活动的非侵入性技术。
它通过贴在胸部或四肢上的电极，将心脏发出的微弱电信号转化为可视化的心电图信号。
心电采集的原理是基于心脏细胞的电生理特性。
人的心脏是由搏动的心肌组成，而心肌细胞的搏动是由电信号的传导所驱动的。
这些电信号通过心脏内的特定路径传播，使心肌细胞收缩和舒张，从而推动血液流动。
心电采集利用了心肌细胞的电活动特性。
当心肌细胞处于静息状态时，细胞内外的电位差较大，形成了所谓的静息电位。
然而，当心肌细胞受到刺激时，细胞内外的电位差会发生变化，这种变化被称为动作电位。
动作电位的变化会在心脏中传播，并触发心肌细胞的收缩。
心电采集通过将电极贴附在特定的位置上，可以检测到心脏发出的微弱电信号。
这些信号会被放大并记录下来，形成心电图。
心电图可以显示心脏电活动的各个方面，如心率、心律、心室肥厚等。
心电采集在临床医学中具有重要的应用价值。
医生可以通过分析心电图来诊断心脏疾病、评估心脏功能以及监测治疗效果。
心电图还可以用于监测心脏手术过程中的情况，并提供必要的指导。
虽然心电采集是一种常见且非侵入性的检测技术，但在使用过程中仍需注意一些事项。
例如，正确贴附电极的位置对于获取准确的心电图至关重要。
同时，避免电极之间的干扰也是必要的，以保证心电图的准确性。
心电采集是一种基于心脏细胞电活动特性的非侵入性技术。
它通过记录心脏发出的微弱电信号，将其转化为可视化的心电图信号。
这种技术在临床医学中具有广泛的应用，为医生提供了重要的诊断和监测工具。
通过心电采集，我们可以更好地了解和评估人体心脏的健康状况。
心电图机及24小时动态心电图技术参数
具有双屏同步显示图表信息及原始心电图信息
▲3.2.20
根据用户需要，配置软件界面工作流程功能
3.2.21
心电波形自学习功能，实现模板高效匹配
3.2.22
编辑结论：具备自动结论和手动结论2种，可以编辑结论
3.2.23
病历管理界面：可以在病历列表中查看检查结论和报告预览打印；可以按结论模糊搜索病历，方便医生快速查找病人
3.2.8
可对每一个单一的心搏和某一时段的动态心电图进行编辑和修改，可自定义心律失常事件，方便操作者快速的编辑和查找各种心律失常和ST段变化
3.2.9
模板编辑功能：具有模板合并和拆分功能，方便医生进行更好的归类
3.2.10
房颤房扑功能：通过RR间期变化趋势自动判断房颤房扑发生概率，方便操作者快速识别房颤房扑
3.2.16
心率变异分析：能够进行时域与频域心率变异分析，能够显示功率谱密度图，分析时间段内的R-R间期趋势列表及散点图，长时程心率变异、心率变异三维图七方面进行分析，分析全面到位
3.2.17
具有“心率震荡”分析功能，可以预测心梗患者的死亡危险
3.2.18
具有“页扫描”功能，在高速回放波形过程中，显示屏上同时叠加5分钟波形，当心电波形发生异常改变时，在正常波形的余辉上可观察到叠加的异常波形，及时发现心律失常
3.2.11
直方图分析：可以选择多种直方图进行编辑，常见的如RR直方图，时序直方图
3.2.12
散点图分析：可以同屏显示Lorenz散点图、时间散点图、小时散点图，并逆向回放实时心电波形。支持任意时间段散点图显示，实现快速编辑和确认短暂房颤、短阵过速心律失常现象
3.2.13
叠加图分析：将各模板内的心搏进行快速叠加分析，从中找出波形不同的心律失常，特别是宽QRS波群或伪差，使宽QRS波群的漏检率降至最低
12导联动态心电图仪功能详细介绍
12导联动态心电图仪功能详细介绍MedSun型动态心电图分析系统是北京蓬阳丰业医疗设备有限公司与中国医学科学院北京协和医院，首都医科大学宣武医院紧密合作研制开发的高科技医疗器械产品。
该产品采用Wilson导联体系记录同步十二导联24小时全息动态心电图，记录盒接收采集的动态心电数据进行数据分析和处理，信号失真度小、数据无压缩，以供临床诊断和研究使用。
多窗口分析模式1、在同一界面下多窗口操作模式，屏幕可以任意拖动，简便快捷。
2、同步12导联数据同屏显示心电图和波形回放，也可选择1-12任意组合导联显示心电图；心律失常，特殊事件浏览和编辑功能。
全面的心律失常分析和特殊事件采用最新图形识别技术，将固定模板与自定义模板完美结合，既可以保持原有固定模板效率高的优点，同时又最大限度地提高了诊断结果的科学性和精度。
提供至少35个诊断模块，可在人工干预下对所有自动模板内容进行单个、局部、全部三种方式修改并做出诊断；含室性期前收缩，室上性期前收缩，联律，房扑/房颤，停搏/漏搏，ST 段和T改变，自定义模版等在内的多种计算机自动诊断分类模板，调阅快捷、可修改、编辑性强。
自定义模板精确的ST段分析功能在传统ST段分析功能的基础上，系统将ST段偏移的分析处理可以按形态变化自动归类，根据角度、斜率和面积来确定ST段形态抬高和降低类型，能够在摸板中显示ST段和T波形态的改变，使医生对心肌缺血的判断更加方便准确。
本软件将ST段异常分为抬高五种（水平抬高、弓型抬高、下斜抬高、上斜抬高、上凹抬高），S-T段不典型抬高；下降三种（水平下降、下斜下降、上斜下降）S-T段不典型下降。
T波五种形态改变由低平，双相，倒置，冠状型T，不典型T波组成。
QRS波自动叠加处理功能（图形反混淆技术）利用计算机信号叠加技术对可以对QRS波、R-R间期等进行自动叠加和分类，可快速对室早宽大QRS波及短R-R间期进行检索，进一步提高了诊断精度，并且可以将叠加统计结果放入任何模版及自定义模版，大大提高了操作效率并减少操作者劳动强度。
心电工作站 产品技术要求libang
2功能性指标2.1安全a）仪器的安全应符合 GB 9706.1-2007《医用电气设备第 1 部分：安全通用要求》、GB 9706.15-2008《医用电气设备第 1-1 部分安全通用要求并列标准：医用电气系统安全要求》、GB 10793-2000《医用电气设备第 2 部分：心电图机安全专用要求》、YY 0782-2010《医用电气设备第 2-51 部分：记录和分析型单道和多到心电图机安全和基本性能专用要求》的要求；b）仪器的性能应符合 YY 0782-2010、YY 1139-2013《心电诊断设备》的要求；c）仪器的电磁兼容应符合 YY 0505-2012 的要求，并符合GB 4824-2013《工业、科学和医疗(ISM)射频设备骚扰特性限值和测量方法》中1 组A 类的要求；d）仪器的环境应符合 GB/T 14710-2009《医用电器环境要求及试验方法》的要求。
2.2基本性能指标产品应符合 YY 1139-2013 的规定，还应满足以下要求：2.2.1输入阻抗。
a）DP12 型12 导心电采集盒：输入阻抗应≥50MΩ；b）DX12 型无线式 12 导心电采集盒：输入阻抗应≥20MΩ；c） DE15 型15 导心电采集盒：输入阻抗应≥100MΩ；（10Hz）d） DE18 型18 导心电采集盒：输入阻抗应≥100MΩ。
（10Hz）2.2.2输入回路电流。
a）DE15/DE18 心电采集盒输入回路电流应≤10nA； b）DP12/DX12 心电采集盒输入回路电流应≤50nA；2.2.3定标电压：1mV 误差范围应为±2%。
2.2.4灵敏度2.2.4.1灵敏度转换a）2.5mm/mV、5mm/mV、10mm/mV、20mm/mV、AGC，转换误差应为±5%（适用PADECG）；b）2.5mm/mV、5mm/mV、10mm/mV、10/5mm/mV、20mm/mV、AGC，转换误差应为±5%（适用于 SE-1515）。
十二导动态心电图机(1拖10 )
1、十二导动态心电图机（1拖10 ）一、基本要求：1、正版高级智能动态心电系统分析软件壹套，配有品牌电脑和品牌打印扫描一体机。
2、标准12导联，10根导联线记录，真实准确采集12导心电数据，记录仪器抗干扰能力强。
3、记录盒内置液晶屏，可以精确查看任意导联连接状态。
4、多通道采集起搏器信号，内置起搏器检测电路；5、可持续升级，并可连接院内外网络系统；6、记录器工作≥48小时。
二、设备技术参数要求：动态心电记录盒主要功能和技术要求1、采样率≥10000Hz。
可采集最小脉宽≤0.1ms，最小幅值2mv的起搏器信号。
多通道采集起搏器信号，内置起搏器检测电路。
2、记录盒内置导联检测系统，有效检测导联连接情况，液晶屏可显示各导联连接是否完好。
3、导联连接正常时，记录盒自动开始记录。
4、不自动清除上一次记录。
动态心电分析软件要求1、具有精确的智能化算法，可根据数据特征自动调整分析策略。
2、具有全程自动跟踪编辑功能。
3、具有心搏模板叠加功能以及叠加后的编辑修改功能，有类似Demix功能。
4、房颤、房扑全自动分析：具有全程心电数据的RR间期时间散点图技术，一键自动分析房颤房扑，可准确定位房颤发生时间、持续时间和房颤段平均心率，房颤事件列表显示。
5、能自动识别阵发性房颤房扑功能，并能够进行排列，多页面观察筛选。
6、具有1小时和24小时散点图技术，支持Lorenze和时间散点图。
7、多种（≥30种）直方图分析，能够精准辅助心电图识别。
8、独立的起搏器自动分析工具，并以直方图加条图的方式显示，自动区分包括房性单腔、室性单腔、双腔、未分类等起搏钉类型，可手动标记感知过度、感知失败。
9、心率变异性(HRV)分析：HRV频域、时域自动分析，可对全程、夜间及每小时的心搏进行HRV时域分析，并可自定义时间段进行分析。
10、具有心率震荡（HRT）、心率减速力（DC）、T波电交替（TWA）、QT离散度、心电向量图（VCG）、心室晚电位（VLP）、睡眠窒息（SAP）的自动分析功能。
心电采集器使用说明书V2.0
2 心电采集器 ........................................................................................................................... 3
2.1 描述 .............................................................................................................................. 3 2.1.1 外形结构及功能 ............................................................................................... 3 2.1.2 按钮 ................................................................................................................... 5 2.1.3 Led指示灯 ......................................................................................................... 5 2.1.4 蜂鸣器和Led指示表 ......................................................................................... 6 2.1.5 标签 ................................................................................................................... 7
C-数字化心电工作站产品技术要求世纪金科
C-数字化心电工作站适用范围：该产品供医疗卫生单位对患者进行心电检查用。
1.1型号数字化心电工作站分为EcgExplorer 500A、EcgExplorer500B、EcgExplorer 500C、EcgExplorer500D四个型号。
1.2命名规则1.3组成产品由主机（心电采集盒）、心电导联线、加密锁（选配）、软件光盘、心电电极、USB连接线和地线（选配）组成。
2.1 工作条件a）环境温度： 5℃～40℃b）相对湿度： 25%～80%（无冷凝）c）大气压力： 700hPa～1060hPad）使用电源：EcgExplorer 500A心电采集盒: 直流5.0V（通过计算机USB 口供电）；EcgExplorer 500B心电采集盒:3.7V/1000mAh 内置可充电锂聚合物电池；EcgExplorer 500C 心电采集盒：直流5.0V（通过计算机USB 口供电）；EcgExplorer 500D 双源心电采集盒：DC3.0V(电池供电), 直流5.0V（通过计算机USB口供电）。
2.2 性能要求2.2.1 输入动态范围应符合YY1139-2013中4.2.3的要求。
2.2.2 增益控制、准确度和稳定性2.2.2.1 增益设置和准确度应符合YY1139-2013中4.2.4.1的要求。
2.2.2.2 增益控制应符合YY1139-2013中4.2.4.2的要求。
2.2.2.3 增益切换应符合YY1139-2013中4.2.4.3的要求。
2.2.2.4 增益稳定性应符合YY1139-2013中4.2.4.4的要求。
2.2.3 时间基准选择和准确度2.2.3.1 时间基准选择时间基准选择有12.5mm/s、25mm/s、50mm/s三档。
2.2.3.2 时间基准准确度应符合YY1139-2013中4.2.5.2的要求。
2.2.4 输出显示2.2.4.1 输入信号应符合YY1139-2013中4.2.6.1的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
好朋友心电采集盒 - 功能
①常规心电信息采集
蓝牙实时显示心电波形，反映检测时段心脏的活动情况。
②动态心电信息采集
采集盒存储卡记录回放心电图，可记录最长90小时心脏活动情况，能捕捉并标记不适时刻，进行回放分析。
①个人随身自测
帮助发现心脏病、帮助评估疾病突发风险、帮助跟踪病情及疗效。
②就诊时供医生参考
捕捉心脏异常，就诊时将不适时刻回放给医生，为诊断提供辅助参考。
①安装电极片
电极选用：可选用吸球电极和夹片电极。
数据采集：静卧，采集1-5分钟。
数据显示：通过蓝牙实时显示在电脑或手机。
②开始检查
打开软件及心电采集盒，蓝牙自动配对，点击进入软件，待波形稳定后，点击开始采集即可。
③查看结果
待开始分析按钮跳动时，即可点击并静候几分钟，查看结果
好朋友心电采集盒 - 动态心电信息
①安装电极片
电极选用：贴片电极。
数据采集：可随意行走，采集时间最长可90小时。
数据显示：存储在记录盒，上传到电脑进行回放。
②开始检查
心电采集盒开机，约5秒钟后双击开始存储，遇到心脏不适时，单击按键进行特殊事件标记。
③查看结果
使用数据线连接采集盒及电脑，点击查看心电波形图；拖动下方滑动条，查找红色特殊事件，并点击“开始分析”查看结果。
好朋友心电采集盒 - 性能指标
灵敏度 5、10及20mm/mV，误差±3%
最大信号输入范围峰峰值6mV
耐极化电压±300mV，灵敏度变化范围±5%
最小检测信号 20μV
输入阻抗≥10MΩ
计时准确性 24小时内误差±5s
共模信号抑制能力≥100dB
噪声电平≤15µV p-p
幅频特性以10Hz为基准，在1Hz~75Hz范围内，幅度在（-3.0～﹢0.4）dB范围内
传输方式蓝牙4.0标准，2.5G Hz ISM频段，内置天线，无遮拦通讯距离≥5米
①心脏病患者
服用药物治疗的人群：跟踪药物治疗效果，帮助判断治疗方案。
心脏支架手术人群：反映康复进程，帮助医生和患者掌握康复进程。
②高危人群
高血压患者：高血压和心脏病是伴生的姐妹病，长期的血压增高可引起高血压性心脏病。
糖尿病患者：心血管疾病是糖尿病的严重并发症，主要表现为：冠心病和心肌病。
高压力下的中青年人：心脏性猝死约占全部猝死原因的40-50%，每年约有55万人因心脏病突发猝死。
