2019年秋人教版九年级全一册上物理 第十五章 第二节 电流和电路 课后巩固练习题
2019年秋人教版九年级全一册上物理第十五章第二节电流和电路课后巩固练习
一、填空题
1．电荷的__________移动形成电流，我们把__________电荷的定向移动方向规定为电流的方向。
2．金属中的电流是________定向移动产生的，电流方向与自由电子定向移动的方向________（填“相同”或“相反”）．
3．两个相同的验电器A和B，A带负电，B不带电，用金属棒把A、B连接起来后如图所示，则电荷会通过金属棒从_____流向_____，瞬间发生_____移动形成电流，电流方向是从_____到_____.
4．如图所示的电路中，通过灯泡的电流方向是_____，电子在此段电路中的运动方向是____(以上两空填“自左向右”或“自右向左”)；若将开关放在灯泡右边，效果与原来______(填“变亮”“相同”或“变暗”)．
5．如图所示，导体中有电流的是______图，此图中电流的方向是向______。
6．电荷的_______形成电流，电路中电源外部电流的方向为：电源正极→用电器→________。
7．如图所示，干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沐块就会粘满手臂，这是因为干燥的手臂与毛衣_________后带电，而带电体具有_________的性质。
若手臂带负电，用手接触不带电的
验电器金属球，则金属球与手臂之间的瞬间电流方向是_________（填“手臂到金属球”或“金属球到手臂”）。
8．如图所示的电路中，当开关S 1、S 2都断开时的电路为__________；当S 2断开、
S 1闭合时电路为_________；当S 1、S 2都闭合时的电路为_________。
（选填“通路”“断路”或“短路”）
9．如图所示电路中，开关S 1、S 2和S 3，原来都是断开的.要使灯1L 、2L 组成并联电路，应闭合的开关是________；若要使灯1L 、2L 组成串联电路，应闭合的开关是________；当同时闭合开关S 1、S 2、S 3时，电路会发生________现象.
二、单选题
10．下列关于电流的说法，正确的是（ ）
A ．电荷只要移动就能形成电流
B ．电荷只有定向移动才能形成电流
C ．电流的方向与电子定向移动的方向相同
D ．电路中电流方向一定由电池负极流向正极
11．小明同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（ ）
A ．小灯泡灯丝断了
B ．开关处出现短路
C ．小灯泡接触不良
D ．电池没电
12．如图所示，验电器A 带负电，验电器B 不带电，现在用带有绝缘柄的金属棒将A 、B 验电器的金属
球连接起来，下列说法正确的是（）
A．电流从A到B B．电流从B到A
C．正电荷从A转移到B D．正电荷从B转移到A
13．如图所示，开关S可以分别与1、2、3三个固定点接通，则下列判断正确的是（）
A．与1接通时，乙灯发光，甲灯不发光
B．与2接通时，甲、乙灯中均无电流通过
C．与3接通时，乙灯发光，甲灯不发光
D．与2接通时，甲灯发光，乙灯不发光
三、多选题
14．下列说法中正确的是（）
A．电源是在电路中提供电能的装置
B．电荷的移动形成电流
C．电压使电荷定向移动形成电流
D．负电荷定向移动的方向就是电流的方向
15．如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法正确的是（）
A.A金属箔张角变小，说明它得到电子
B.B金属箔张角变大，说明两金属箔带上同种电荷
C.自由电子从B向A定向移动，形成瞬间电流
D.正电荷从A向B定向移动，形成瞬间电流
四、实验题
16．探究并联电路的特点：
实验电路：
过程现象：
①请你用笔画线代替导线按照电路图把实物图连接起来.
（__________）
②开关都闭合，两灯都发光，取下一盏灯，发现另一盏灯________；只断开开关S1，两灯都不发光；闭
L发光.
合开关S1，断开开关S2，只有
1
结论：
并联电路的用电器______影响；在并联电路中，干路开关控制________用电器；支路开关控制________用电器；开关位置改变，其控制作用__________.
问题讨论：
L的两端，电路处于_____状态，可能烧坏______.
实验中若用导线连接灯泡
1
答案
1．定向正
2．自由电子相反
3．A B 定向 B A
4．自左向右自右向左相同
5．b右
6．定向移动电源负极
7．摩擦吸引轻小物体金属球到手臂
8．断路通路短路
9．S1、S2S3短路
10．B 11．B 12．B 13．A
14．AC 15．ABC
16．仍然亮互不所有它所在支路可能改变短路电源。

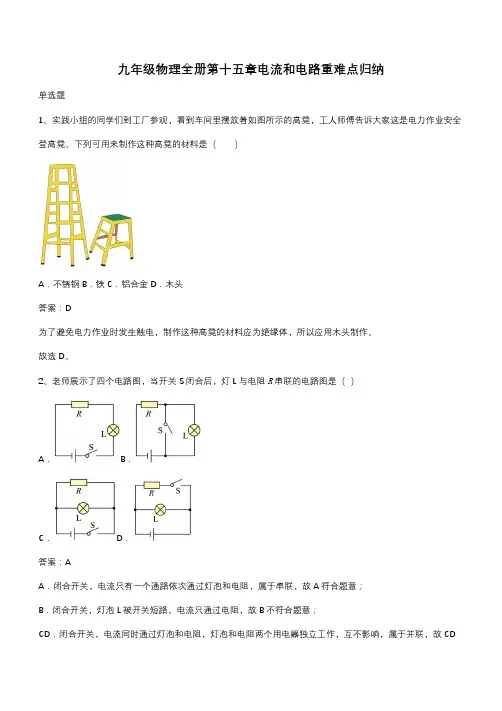

九年级物理全册第十五章电流和电路重难点归纳(带答案)
九年级物理全册第十五章电流和电路重难点归纳单选题1、实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳。
下列可用来制作这种高凳的材料是（）A．不锈钢B．铁C．铝合金D．木头答案：D为了避免电力作业时发生触电，制作这种高凳的材料应为绝缘体，所以应用木头制作。
故选D。
2、老师展示了四个电路图，当开关S闭合后，灯L与电阻R串联的电路图是（）A．B．C．D．答案：AA．闭合开关，电流只有一个通路依次通过灯泡和电阻，属于串联，故A符合题意；B．闭合开关，灯泡L被开关短路，电流只通过电阻，故B不符合题意；CD．闭合开关，电流同时通过灯泡和电阻，灯泡和电阻两个用电器独立工作，互不影响，属于并联，故CD不符合题意。
故选A。
3、关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。
其中正确的有（）A．①③B．①④C．②③D．②④答案：D由电路图分析可知L1和L2两灯泡是并联，电流表A1测灯泡L2的电流，电流表A2测电路中的总电流，故②④符合题意，故D符合题意，ABC不符合题意。
故选D。
4、下列微观粒子中，尺度最大的是（）A．原子B．电子C．质子D．中子答案：A原子是由原子核及核外电子组成，而原子核由质子及中子组成，所以尺度最大的是原子。
故A符合题意，BCD不符合题意。
故选A。
5、下列物质属于绝缘体的是（）A．铜B．铝C．银D．橡胶答案：DABC．容易导电的物体叫导体，不容易导电的物体叫绝缘体，金属容易导电，属于导体，铜、铝、银都是金属，所以铜、铝、银都是导体，故ABC不符合题意；D．不容易导电的物体叫绝缘体，橡胶不容易导电，是绝缘体，故D符合题意。
故选D。
6、小綦在学习了“简单电路”之后，明白了手机屏幕“密码解锁”“指纹解锁”“人脸解锁”功能的实质就是相当于三种开关，这三种解锁方式中使用任意其中一种就能打开并点亮手机屏幕。
精品练习(附答案)《15.2电流和电路作业设计人教版物理九年级全一册
C． D．
意图：了解家庭电路的连接形式。
2.如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ C ）
A．小灯泡L1断路
B．小灯泡L2断路
C．开关S断路
D．小灯泡L2短路
意图：会对电路进行故障分析。
3.楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。
如图所示：
意图：学会按要求设计简单电路。
A．手机在待机时电池消耗电能，在充电时电池提供电能
B．手机在待机时电池提供电能，在充电时电池消耗电能
C．手机在待机时电池是电源，在充电时电池是用电器
D．手机在待机时电池是用电器，在充电时电池是电源
意图：认识电源和用电器。
拓展性
作业
（选做）
1.用导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是( B )
2.在图以下电路中，电路正确而且有电流通过的是（ C ）
意图：会连接基本电路。
3.下列说法中正确的是（ A ）
A.正、负电荷的定向移动都能形成电流
B.绝缘体不容易导电的原因是因为绝缘体内缺少电子
C.正电荷移动的方向为电流的方向
D.只要电荷移动，就可以形成电流
意图：了解电路的形成及方向。
4.（双选）手机电池是可重复使用的电池，它能被充电和放电成千上万次，下列关于手机电池的说法中正确的是（B C）
人教版初中物理九年级全册第15章 电流和电路 复习学案
人教版初中物理九年级全册第15章电流和电路复习学案一、知识点回顾1. 电流的概念•电流是电荷在导体中传递的过程。
•电流的单位是安培（A）。
2. 电路的基本组成部分•电源：提供电流的能量。
•导线：连接电源和电器的路径。
•开关：控制电路的通断。
•电器：利用电能进行工作的装置。
3. 串联电路和并联电路•串联电路：电流只有一条路径流动，各器件连接在同一条路径上。
•并联电路：电流有多条路径流动，各器件之间分别连接。
二、问题解答1. 电流的实际意义是什么？电流的实际意义是电荷在单位时间内通过导体的数量，也可以理解为电荷的流动速度。
电流的大小与导体的截面积、电荷的数量和电荷的流动速度有关。
2. 什么是电路的闭合条件？电路的闭合条件指的是电流在电路中形成闭合回路的条件。
只有当电路中的导线和电器按照一定的方式连接，并且其中没有中断或开路的情况下，电流才能正常流动，电路才能正常工作。
3. 串联电路和并联电路有什么区别？串联电路和并联电路是常见的电路连接方式。
•串联电路：电路中的器件依次连接，电流只有一条路径流动。
串联电路中，电流通过各个电器的大小相同。
•并联电路：电路中的器件分别连接，电流有多条路径流动。
并联电路中，电流在分支电路中分流，各个电器的电流大小相加等于总电流。
4. 请用图示表示一个简单的电路。
┌─[电源]─┬───[开关]───┐│ │[电器 A] [电器 B]上述电路由电源、开关和两个电器构成。
电流从电源流出，经过开关，然后分别通过电器 A 和电器 B，最后回到电源。
三、选择题练习1.下列哪个是电流的单位？ A. 伏特 B. 安培 C. 欧姆 D. 瓦特2.以下哪个不是电路的基本组成部分？ A. 电源 B. 导线 C. 开关 D. 屏幕3.串联电路中电流通过各个电器的大小是： A. 相等 B. 不相等 C. 无法确定4.并联电路中各个电器的电流之和等于： A. 总电流 B. 峰值电流 C. 总电势差 D. 总电阻答案：1. B 2. D 3. A 4. A四、解答题1. 电路的基本组成部分是什么？请分别说明它们的作用。
《第十五章第2节电流和电路》作业设计方案-初中物理人教版九年级全一册
《电流和电路》作业设计方案（第一课时）一、作业目标本作业旨在帮助学生巩固和加深对电流和电路的基本概念的理解，掌握电流的表示方法，以及理解电路的基本组成和连接方式。
通过本作业，学生应能运用所学知识解决简单的电路问题，为后续学习奠定基础。
二、作业内容1. 电流与电路基本概念复习：- 电流的概念及其表示方法（如安培电流表示法等）。
- 电路的构成及其组成元件（如电源、开关、导线、负载等）。
- 理解电阻在电路中的作用，了解其单位。
2. 课后练习题：- 完成一系列关于电流和电路的填空题、选择题，加深对基本概念的理解。
- 设计简单的串联、并联电路图，并计算电流值和电压分配情况。
- 结合实际生活，分析家庭电路的组成和连接方式。
3. 实验报告：- 学生需自行设计一个简单的电路实验，并完成实验报告。
实验内容应包括实验目的、实验器材、实验步骤、实验数据记录及分析等。
- 实验中应观察并记录不同电阻对电流的影响，以及串联和并联电路中电流和电压的变化情况。
三、作业要求1. 学生在完成作业时，应注重理论联系实际，将所学知识应用到实际生活中去。
2. 课后练习题需独立完成，不得抄袭他人答案或使用任何外部资源。
3. 实验报告需真实记录实验过程和结果，不得编造数据或虚构实验过程。
4. 作业应在规定时间内完成，并按时提交至教师处。
四、作业评价1. 教师将根据学生的答案正确性、思路清晰度、书写规范性等方面进行评价。
2. 对于完成度较高、表现突出的学生，将给予表扬和鼓励；对于完成度较低或存在错误的学生，将给予指导和帮助。
3. 教师将根据学生的作业情况，对课堂讲解内容进行适当的补充和调整，以更好地满足学生的学习需求。
五、作业反馈1. 教师将对学生的作业进行批改，并给出详细的批注和评分。
2. 对于学生普遍存在的问题，将在课堂上进行讲解和答疑，帮助学生解决问题。
3. 对于表现突出的学生，将进行表扬和鼓励，并鼓励其继续努力；对于需要提高的学生，将给予针对性的指导和帮助。
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电源和用电器说法正确的是A．所有电源都由化学能转换为电能B．电源工作时是将其它形式的转化为电能的装置C．电池充电时，化学能转化为电能D．用电器是产生电能的装置2．下列电路连接正确的是（）A．B．C．D．3．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．4．中国力争在2030年前实现“碳达峰”。
为了践行绿色低碳发展，我市推行纯电动汽车（如图）。
汽车蓄电池充电过程中（）A．主要是机械能转化为电能B．主要是电能转化为化学能C．作为电源在使用D．化学能转化为电能和内能5．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法正确的是（）A．摩擦过程中橡胶棒失去电子带正电荷B．摩擦过程中创造了新的电荷C．接触过程中金属箔上的电子转移到了橡胶棒D．金属箔张开的原因是同种电荷相互排斥6．如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来时，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．甲金属箔会张开，乙金属箔会闭合D．甲金属箔会张开，乙金属箔不会闭合7．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小8．下列关于电学知识的说法，正确的是A．只有正电荷定向移动才能形成电流B．毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，说明毛皮失去了电子C．验电器的工作原理是：异种电荷相互吸引D．在金属导体中，电流的方向就是自由电子定向移动的方向9．在图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合10．在如图所示的几种电路中，小灯泡能发光的是（）A．①①B．①①C．①①D．①①二、填空题11．如图是门磁防盗报警器，睡觉前装好电路，当盗贼开门时报警器发出警报．如图的报警器，左侧门框上固定一个磁铁，右侧报警装置对应处有一个干簧管．门关紧时，磁铁吸引干簧管，这时报警器内部的电路处于（填通路、断路）状态．12．如图是发光二极管的示意图。
人教版九年级全一册物理《第十五章 第二节电流和电路》课后练习题
九年级全一册物理《第十五章第二节电流和电路》课后练习一、填空题1．金属中的电流是________定向移动产生的，电流方向与自由电子定向移动的方向________（填“相同”或“相反”）．2．2016年8月5日第31届夏季奥林匹克运动会在巴西里约热内卢举行，作为里约市的名片之一的耶稣雕像曾遭到雷击，雕像右手手指损坏，如图所示。
雷电的形成是由于两片带电云团在空中摩擦碰撞产生大量电子，电子从云层移到了地面，从物理学的角度分析，当雷电发生时，电流的方向是从_______到_______。
(均填“云层”或“地面”)3．如图，一个验电器上已经带上了负电荷，然后用物体P接触一下验电器的金属球Q，发现验电器的金属箔片先闭合，然后又张开一个角度，这说明P带________电，产生的瞬间电流方向从______到_____．4．画出下列电路元件的符号.电池开关电阻灯泡滑动变阻器电流表电压表电动机电铃交叉相连导线5．两只水果点亮了一只发光二极管（如图），金属片A是水果电池的________（填“正极”或“负极”），水果之间是串联的，这是做的目的是为了________ ．6．物理学中我们把________的方向规定为电流方向，金属导体中的电流方向与自由电子移动方向________在电路中，电流的方向是从电源________极经用电器流向________极．7．在研究“电压是形成电流的原因”时，我们曾引入“电路”同“水路”进行类比，如图所示，我们将电池比作水泵，将开关比作阀门，将小灯泡比作________，将导线比作管道，又将电流比作________．8．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．引爆起爆器，为使引爆装置停止工作，拆弹专家应在________（填“a”或“b”）处剪断导线．9．如图所示的电路中，通过灯泡的电流方向是_____，电子在此段电路中的运动方向是____(以上两空填“自左向右”或“自右向左”)；若将开关放在灯泡右边，效果与原来______(填“变亮”“相同”或“变暗”)．10．如果电流不流经________，而让电源两极直接相连，我们就说电源短路了，如不及时切断电路，电源就会被烧坏，用电器________(填“会”或“不会”)烧坏。
2019年秋人教版物理九年级——第十五章第二节电流与电路
2019年年年年年年年年年年——年年年年年年年年年年年年一、单选题（本大题共15小题，共30.0分）1.如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是()A. 只闭合开关S1，电源外部电流方向为a→b→c→dB. 开关S1、S2都闭合，灯泡L1和L2串联C. 闭合S1、S2中任一开关，不一定有灯泡发光D. 开关S1、S2都闭合，通过灯泡L2的电流一定大于通过灯泡L1的电流2.如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
发生这一现象的原因，不可能的是()A. L2发生了断路B. 电源电压较低C. L2发生了短路D. L2的灯丝电阻太小3.下列有关电现象的说法中正确的是()A. 电荷的移动形成电流B. 摩擦起电是利用摩擦的方式创造电荷C. 与丝绸摩擦过的玻璃棒带负电D. 验电器的工作原理是同种电荷互相排斥4.下列说法正确的是()A. 导体的电阻由导体的长度、横截面积和电压决定B. 导线用铜制造是利用了铜具有较好的导热性C. 遥感卫星利用物体辐射的紫外线拍摄地面情况D. 物理学规定正电荷定向移动的方向为电流方向5.太阳能公路由三层组成：最上层为半透明的保护层，保护内部元件的同时也可以让太阳光透过；中间层为太阳能电池，用来产生电力；最底下的一层则用来隔绝土壤的湿气，避其影响到内部的线路．该设计可以将电力储存起来供给照明，同时也可以起加热的作用，避免冬天路面结冰．下列说法错误的是()A. 中间层太阳能电池主要是利用太阳能转化为化学能B. 最底层主要是为防止电路短路C. 该设计可以起加热的作用，是利用电流的热效应D. 冬天路面结冰，人容易摔倒是因为接触面越光滑，摩擦力越小6.下列关于热、电的说法正确的是()A. 物体的温度高，内能一定大B. 物体温度越高，所含热量越多C. 电路中有电流，电路两端一定有电压D. 负电荷的定向移动不可以形成电流7.下列说法，描述正确的是()A. 验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷B. 发生短路是造成家庭电路中电流过大的原因之一C. 金属导体中电流方向跟自由电子定向移动方向一致D. 为了确保安全用电，要做到不接触高压带电体、不靠近低压带电体8.下列说法正确的是()A. 用毛皮摩擦过的橡胶棒带正电荷B. 铜线中的电流是自由电子定向移动形成的C. 绝缘体不容易导电是因为绝缘体内没有电子D. 电源是消耗电能的装置9.如图为小李同学在某次测量中连接的实物图，下图为根据该实物图画出的电路图，其中正确的是()A. B.C. D.10.几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管，下列关于水果电池和发光二极管的说法正确的是()A. 发光二极管是由超导材料制成的B. 水果电池将电能转化为化学能C. 如果少串联一只水果电池，二极管将变暗D. 这组二极管同时发光，说明它们一定是串联的11.如图所示，甲、乙两处分别接有电源或灯泡，根据图中标出的电流方向，可以判断灯L2的电流方向是()A. 一定向下流动B. 一定向上流动C. 均有可能性D. 因电源位置不确定无法判断12.如图所示是一辆普通的电动自行车，下列关于电动自行车的相关说法错误的是()A. 它的把手属于等臂杠杆B. 它的电池充电时电能转化为化学能C. 它左侧(或右侧)前后两个转向灯虽同时亮同时灭但它们是并联的D. 当遇到紧急情况刹车时它的动能减小，机械能减小13.下列说法中，正确的是()A. 电源的作用：是把电能转化为其他形式能的装置B. 保险丝的作用：家庭电路中的电流过小时，保险丝会自动熔断从而切断电路C. 验电器的作用：只能检验物体是否带电D. 地线作用：是防止漏电后电伤操作人员14.小嘉自制了两个柠檬电池为发光二极管供电，其中铜片为正极、锌片为负极。
2019年人教版九年级物理上册同步学习指导-第15章 第2节 电流和电路
15.2 电流和电路【高频考点】电路图与实物图的画法（重点）【典例】如图是小明设计的实验电路，请你根据这个电路画出相应的电路图。
【规律总结】画电路图时，应注意五点：（1）电路元件的符号要用统一规定的符号，不能自造符号。
（2）要注意所画符号和实物的对应性，如符号中开关的状态应注意与实物一致。
（3）合理安排电路元件符号，使之均匀分布在电路中，元件符号不能画在电路的拐角处。
（4）电路图最好呈长方形，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。
（5）画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。
注意不能遗漏元件，元件次序不能颠倒。
【易错警示】电源短路时，所有的用电器都不能工作，电源还可能被烧坏；用电器被短接时，该用电器不能工作，但不会被损坏。
【新知梳理】❶平时金属内自由电子运动的方向杂乱无章，但是接上电池之后，它们就受到了推动力，就会，电荷的形成电流。
❷定向移动的方向规定为电流的方向。
❸电路由、、、组成。
❹用代表的符号画出的电路连接图就是电路图。
❺三种状态的电路：通路、和，电源发生短路，会，用电器被短路，则用电器。
【基础过关】知识点一电流1.关于电流的说法正确的是（）A.只有正电荷定向移动才能形成电流B.负电荷定向移动的方向为电流方向C.在电源外部，电流沿着“正极→用电器极→负极”的方向流动D.电路不闭合时，电路中也可能有电流知识点二电路的构成2.如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就会不停地大吵大闹，你把香蕉还给它，它就停止吵闹。
香蕉的作用相当于电路中的（）A.开关B.导线C.电源D.发声器知识点三电路图3.画出图示元件符号：4.用符号画出实物的电路图。
知识点四通路、断路、短路5.如图所示的三个电路中，灯泡正在发光的电路是绝对不允许出现的电路是。
6.如图所示的电路中，各发生了什么故障？甲图：；乙图：。
【能力提升】7.小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。
人教版九年级物理全一册第十五章第二节电流和电路
电源外部，由正极指向负极
二、电路的构成：
1、构成一个完整电路的条件是什么？
控制 电路
电源、用电器、导线、开关 通断
电路 2.电路的构成
电源 用电器 开关 导线
①电源：提供电能
②用电器：消耗电能 ③开关：控制电路通断 ④导线：连接电路元件，提供电流的流动路径
绝缘体 导体
想一想： 1)、最简单的电路有哪几部分组成？ 2)、各个部分的作用是什么？ 每部分你在生活中见过或者听说过哪 些？请举几个例子。 3)、电路中有持续电流的条件是什么？
。
（2）用电器 ——消耗
。
（3）开关 —— 控制电路的
。
（4）导线 —— 输送
。
• 电路可以分为
路、 路和 路。
• 电路图：用规定的符号表示电路连接的图就是电路图。
规定：正电荷定向移动的方向为电流的方向
规定：正电荷定向移动的方向为电流的方向
电流方向
电流方向
1.电荷的定向移动就形成了电流 2.电流的方向：正电荷移动的方向.
当电路闭合时，在电源外部的电流的方向： 电源正极 用电器 电源负极
想一想：当电流方 向发生改变时，灯 还会亮吗？
电源外部电流的方向:从 正极流向 负极 电荷(自由电子)的运动方向：从 负 极流向 正 极
3、电路中得到持续电流的条件： （1）必须有电源。 （2）电路必须是闭合的。
器材：小灯泡、小电动机、音乐门铃各一个，
一个开关、两节电池（带电池盒）和一些导线。
怎样连接，可以控制灯泡？
简单电路
在简单的电路中为了方便直观了解电路 连接情况,就用了电路图.
4.电路图： 用规定的符号表达电路的连接
人教版物理-九年级全册-第十五章-电流和电路-巩固提升练习(含答案)
人教版物理-九年级全册-第十五章-电流与电路-巩固提升练习一、单选题1.如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A.I1+I2=I3B.I1﹣I2=I3C.I1＞I2＞I3D.I1=I2=I32.用丝绸摩擦过的玻璃棒带正电，这是因为摩擦后的玻璃棒（）A.得到电子B.失去质子C.失去电子D.得到质子3.如图所示，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A.电流表A1的示数不变，A2的示数变大B.电流表A1的示数变大，A2的示数变小C.电压表的示数与A1的示数的比值变大，A2的示数变小D.电压表的示数与A1的示数的比值不变，A2的示数变小4.如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2.当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是（）A. B. C. D.5.下列说法中正确的是（）A.电源都是把化学能转化为电能的装置B.电路中有电源，就一定有电流C.电压和电流总是同时存在的D.电路中有电流，则电路两端一定有电压6.家用电冰箱的用电部分主要是电动压缩机和照明灯泡．其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作．图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是（）A. B.C. D.7.如图是简化了的玩具警车的电路图，以下说法中正确的是（）A.开关S1控制整个电路B.电动机与小灯泡工作时两端的电压不相等C.电动机与小灯泡工作时互不影响D.开关S1、S2都闭合时电动机与小灯泡是串联8.下列关于物质的分类，合理的是（）A.铅笔芯、橡胶、铁是导体B.塑料、干木棒、陶瓷是绝缘体C.铁、冰、玻璃是晶体D.蜡、食盐、水银是非晶体二、多选题9.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中可行的是（）A. B. C. D.10.通过横截面积为S的铜导线的电流为I，设导线内单位体积的自由电子数为n，电子的电荷量为e，此时电子的定向移动速率为v，则在△t时间内，通过导线横截面的电子数目为（）A.nSv△tB.nv△tC.D.11.如图，L1、L2都能正常工作，则下列说法正确的是（）A.甲为电流表，乙为电压表B.甲乙都为电压表C.L1、L2并联D.L1、L2串联12.如图，下面叙述正确的是（）A.S1、S2都闭合时是三灯并联电B.S1、S2都闭合时只有L1．L3两灯并联C.S1闭合时三盏灯都发光D.S1、S2都断开时是三盏灯串联电路13.如图所示的电路中，下列说法不正确的是（）A.只闭合开关S1，只有电阻R1接入电路B.闭合开关S1和S2，R1和R3串联，电压表测R3两端电压C.只闭合开关S3，L2和R3串联，滑片右移电流表示数变小D.闭合开关S1、S2和S3，灯L2和电阻R1并联，灯泡亮度可以改变三、填空题14.如下图所示的电路中，开关S1、S2、S3都处于断开位置，若只闭合开关________，则灯L1和L2串联；若只闭合________，灯L1和L2并联；此电路中不能同时合上开关________．15.如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁．如果丙带正电，则甲带________电，乙带________电，丁带________电．16.如图所示是探究并联电路电流规律的实验电流表的示数图．在选择量程时不知电流大小时应先进行________，让电流从________接线柱进从________接线柱出．电流表甲的分度值是________A，电流表的读数甲是________A，乙是________A．17.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯．则位于汽车同侧的前后两个转向灯的连接方式为________．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的________18.某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图所示.为使爆炸装置停止工作，应拆除的线为________.（选填“a”或“b”）.四、实验探究题19.在“探究串联电路电流特点”的实验中，小明所设计的电路如图所示．（1）在拆接电路时，开关必须处于________状态；小明应选择两个规格________（选填“相同”或“不相同”）的小灯泡接入电路，进行试验．（2）某次测量中，闭合开关，两个灯泡都不亮，为了判断电路故障，小明用一根导线接在A，B两点间，闭合开关，两个灯泡都不亮；断开开关，把导线接在B，C两点间，再闭合开关后，发现灯泡L1亮，L2不亮，则电路故障是灯泡________出现了________（选填“短路”或“断路”）．五、综合题20.认真观察分析电路图并解答下面的问题：（1）如果要使灯L1、L2串联，则应闭合或断开哪几个开关．（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？（3）闭合或断开哪几个开关，灯L1、L2构成并联．（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2．21.中国古代对电现象的认识我国古代对电的认识，是从雷电及摩擦起电现象开始的．早在3000多年前的殷商时期，甲骨文中就有了“雷”、“电”的象形字．西周初期，在青铜器上就已经出现加雨字偏旁的“电”字．《淮南子•坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为准确：“雷者，天气郁激而发也．阳气困于阴，必追，迫极而进，进而声为雷，光为电”．我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用．《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”．在我国，摩擦起电现象的记述颇丰．西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”．（1）“阴阳相搏为雷，激扬为电”中“阴”指负电荷，“阳”指正电荷，云层带电是因为云层与空气摩擦使________发生转移，这种现象叫________（2）“电火烧塔下佛面”是因为佛面的金属膜，金属被熔化．“而窗户不异也”是因为窗户为木制，木头属于________（选填“导体”或“绝缘体”），所以仍保持原样．答案一、单选题1.【答案】C【解析】【解答】解：根据电路图可知，电流表A1测量干路电流，电流表A2测量L2、L3的电流，电流表A3测量L3的电流；因为并联电路中干路电流等于各支路电流之和，所以I1＞I2＞I3．故选C．【分析】先分析电路结构以及电流表测量的对象，然后根据并联电路电流的规律确定各电流表之间的关系．2.【答案】C【解析】丝绸得到电子因为电子带负电电荷带正电玻璃棒带正电是因为电子到丝绸上所以不平衡了带正电,而丝绸得到电子带负电答案：C3.【答案】D【解析】【解答】由电路图可知，电压表测电源的电压，电流表A1 测R1支路的电流，电流表A2测干路电流，因电源的电压不变，所以，滑片移动时，电压表的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A1的示数不变，则电压表的示数与电流表A1的示数的比值不变；当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I=U/R可知，通过R2支路的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路的电流变小，即电流表A2的示数变小，综合以上分析，D选项符合题意.故答案为D.【分析】本题考查了电流表的使用和示数的判断，正确分析电路是解题的基础，根据欧姆定律，判断出电流表的示数变化.4.【答案】C【解析】【解答】由题意可知，只有开关S1、S2都闭合后，才开始榨汁，电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，两开关、电动机与电源组成串联电路，由图示电路图可知，C符合题意．故答案为：C．【分析】串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电动机的连接方向，然后分析电路图答题．5.【答案】D【解析】【解答】A、电源都是把其他形式的能转化为电能的装置，不一定是化学能转化为电能，A不符合题意；B、电路中电源提供电压，有电压且电路是闭合的，此时电路中才有电流，B不符合题意；C电路中电源提供电压，电压产生电流，所以电流和电压总不是同时存在的，C不符合题意；D、有电压不一定有电流，但是有电流，一定有电压；故电路中有电流，则电路两端一定有电压正确，D符合题意．故答案为：D．【分析】（1）电源是把化学能转化为电能的装置；（2）要得到持续的电流，电路中必须有电源，且电路是通路．6.【答案】D【解析】【解答】解：由题意知，灯和压缩机是并联关系，且各自的支路有一个开关控制，干路上没有开关．故选D．【分析】由题意知，电动压缩机M与温控开关S1串联，照明灯泡L与门控开关S2串联，灯和压缩机能独立工作说明两者是并联．7.【答案】C【解析】【解答】开关S1在小灯泡所在的支路中，因此开关S1控制小灯泡所在的支路，A不符合题意；因为并联电路两端电压相等，因此电动机与小灯泡工作时两端的电压相等，B不符合题意；因为电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；C符合题意；开关S1、S2都闭合时电动机与小灯泡是并联连接，D不符合题意，故答案为：C。
