无功补偿技术在低压电网中应用
浅谈无功补偿技术在低压电网中的应用摘要：随着经济，社会的发展以及电力体制改革的不断深入。
电网技术工作遇到了很多前所未有的挑战，面临着许多新问题。
本文利用技术改造创新，采用无功补偿技术，能提高供电质量，减少电能损耗。
基于对无功补偿技术在电网自动化中的应用研究，旨在分析这些技术存在的问题并提出意见和建议。
关键词：电网；配置原则；低压无功补偿；技术应用
电压质量是电能质量的重要指标之一，它与电网中的无功功率有着密切的联系，对于低压电网来说其中大部分用电设备为感性负载，其功率因数很低，这就影响了线路及配电变压器的经济运行，通过采用无功补偿技术提高功率因数，从而达到节约电能降低损耗的目的。
据有关资料介绍：电网中的电动机所消耗的无功功率约占无功总量的60％～65％，变压器所消耗的无功功率约占20％～25％。
对电网采取合理有效的无功补偿，可以提高功率因数，降低损耗，改善电网电压质量，随着无功补偿装置越来越先进，无功补偿技术的不断提高，会给用电企业带来明显的经济效益。
1 无功补偿设备发展状况
正是由于无功补偿有太多的作用，在人们的高度重视下，近十年来无功补偿设备发展迅速，功能也越来越强大。
传统的无功补偿设备已经越来越不适应电力系统发展的需要。
随着电力电子技术的发展及其在电力系统中的应用，交流无触点开关scr、gtr、gto 等
的出现，将其作为投切开关，速度可以提高500 倍(约为10μs),对任何系统参数,无功补偿都可以在一个周波内完成投切电容器，不但投切速度快，而且不会引起严重的冲击涌流和操作过电压。
控制器能快速跟踪负载无功功率的变化，而且可以进行单相调节。
现今所指的静止无功补偿装置一般专指使用晶闸管的无功补偿设备，主要有：饱和电抗器的静止无功补偿装置（sr)；晶闸管控制无功补偿装置(svc)；采用自换相变流技术的静止无功补偿装置（asvg）。
asvg 在改善系统电压质量，提高稳定性方面具有svc无法比拟的优点。
2 无功补偿的合理配置原则
为了最大限度地减少无功功率在低压配电网中的传输损耗，提高输配电设备的效率，无功补偿设备的配置，应按照“分级补偿，就地平衡”的原则，合理布局。
应该尽量避免通过电网元件大量、长距离地传输无功功率，做到无功功率的分层分区平衡，必要时还应校验某些设备检修时或故障后等运行方式下的无功功率平衡，而且在事故情况下要求电网应留有足够的无功功率储备。
（1）总体平衡与局部平衡相结合，以局部为主。
既要满足全网的总无功平衡，又要满足分线、分站的无功平衡。
（2）电力部门补偿与用户补偿相结合。
在配电网络中，用户消耗的无功功率约占50％～60％，其余的无功功率消耗在配电网中。
因此，为了减少无功功率在网络中的输送，要尽可能地实现就地补偿，就地平衡，所以必须由电力部门和用户共同进行补偿。
（3）分散补偿与集中补偿相结合，以分散为主。
集中补偿，主要是补偿主变压器本身的无功损耗，以及减少变电所以上输电线路的无功电力，从而降低供电网络的无功损耗，但不能降低配电网络的无功损耗。
而用户需要的无功通过变电所以下的配电线路向负荷端输送，所以为了有效地降低线损，必须做到无功功率在哪里发生，就应在哪里补偿。
所以，中、低压配电网应以分散补偿为主,做到无功就地平衡，减少其长距离输送。
（4）降损与调压相结合，以降损为主。
特别是线路长，分支多，负荷分散，功率因数低的线路，其负荷率低，线路损失大，若对此线路补偿,可明显提高线路的供电能力。
3 无功补偿几种方式
3.1 固定补偿与动态补偿相结合
随着社会的发展，负载类型越来越复杂，电网对无功要求也越来越高，因此单纯的固定补偿已经不能满足要求，新的动态无功补偿技术能较好地适应负载变化。
3.2 三相共补与分相补偿相结合
新的设备尤其是大量的电力电子、照明等家居设备，都是两相供电，电网中三相不平衡的情况越来越多，三相共补同投同切已无法解决三相不平衡的问题，而全部采用单相补偿则投资较大。
因此根据负载情况充分考虑经济性的共分结合方式在新的经济条件下
日益广泛应用。
3.3 稳态补偿与快速跟踪补偿相结合
稳态补偿与快速跟踪补偿相结合的补偿方式是未来发展的一个趋势。
主要是针对大型的钢铁冶金等企业，工艺复杂、用电量大、负载变化快、波动大，充分有效地进行无功补偿，不仅可以提高功率因数、降损节能，而且可以充分挖掘设备的工作容量，充分发挥设备能力，提高工作效率，提高产量和质量，经济效益大。
4 低压无功补偿注意事项与问题
低压无功补偿安装地点分散、数量多，且配电网电压、负荷情况复杂；工程中相关问题考虑不周，不仅影响装置正常运行，也带来很多维护、管理等问题，工程问题必须引起重视。
4.1 产品选型
根据公司的经济实力，用电需求，无功补偿要求以及公司人员技术水平情况合理的选择无功补偿设备。
切忌盲目追求新厂品，尽管新厂品性能好，优点多，但某些新厂品技术还不一定成熟，而且价格昂贵。
4.2 功能选择
城网台变多以无功补偿为主，很多要求有综合监测功能。
农网不
同场合要求不同，可考虑配电+补偿、补偿+计量，特殊用户可采用配
电+补偿+计量或补偿+综测。
对监控功能的要求高，必然成本高、投资
大。
建议根据实际需要和使用场合，合理选择功能适用、价位
合理的产
品。
有些单位从“长远”考虑，提出联网、监控等很多要求，无疑会增大投资和运行维护量，事实是很多没有联网的可能。
4.3 补偿容量问题
补偿电容器容量不宜选取过大,过大导致电网电压升高较多,甚至达到不允许的程度。
补偿无功功率容量可按下式计算: qc=anpjs(tgφ1- tgφ2)
式中，qc：所需装设电力电容器组的总容量，kvar；pjs：有功计算负荷，kw；tgφ1：补偿后功率因数角的正切值；tgφ2：补偿前自然平均功率因数角的正切值；an：年平均有功功率负荷系数，一般取0.7～0.75。
对电容器就地补偿的电动机，有可能产生自励，为防止电动机产生自激的电容器容量可按选取。
4.4 控制器的采样方式问题
无功功率补偿控制器有三种采样方式，功率因数型、无功功率型、无功电流型。
选择那一种物理控制方式实际上就是对无功功率补偿控制器的选择。
控制器是无功补偿装置的指挥系统，采样、运算、发出投切信号，参数设定、测量、元件保护等功能均由补偿控制器完成。
十几年来经历了由分立元件→集成线路→单片机→ dsp 芯片一个快速发展的过程，其功能也愈加完善。
就国内的总体状况，由于市场的需求量很大，生产厂家也愈来愈多，其性能及内在质量差异很大，很多产品名不符实，在选用时需认真对待。
从电网降低网损角度，取无功功率为控制量是最佳控制方式。
采集三相电压、
电流信号，跟踪系统中无功的变化，以无功功率为控制物理量，以用户设定的功率因数为投切参考限量，依据模糊控制理论智能选择电容器组合，依据“取平补齐”的原则投入电网，实现电容器投切的智能控制，使补偿精度高。
4.5 无功倒送和三相不平衡问题
无功倒送会增加线路和变压器的损耗，加重线路供电负担。
为防止三相不平衡系统的无功倒送，应要求控制器检测计算三相无功投切控制。
固定补偿部分容量过大，容易出现无功倒送。
一般动态补偿能有效避免无功倒送。
系统三相不平衡同样会增大线路和变压器损耗。
对三相不平衡较大的负荷，比如机关、学校等单相负荷多的用户，应考虑采用分相无功补偿装置。
并不是所有厂家的控制器都具有分相控制功能，这是工程中必须考虑的问题。
4.6 谐波影响和电容器保护问题
（1）谐波影响会使电容器过早损坏或造成控制失灵，谐波放大会使干扰更加严重。
工程中应掌握用户负荷性质，必要时应对补偿系统的谐波进行测试，如符合下述条件，则认为对电容器影响小，a)晶闸管装置的容量以千瓦计，不大于变电所总负荷容量以千瓦计的40％；b）晶闸管装置的千瓦值与电容器安装处的短路容量千伏安值之比小于0.05。
存在谐波但不超标可选抗谐波无功补偿装置，谐波超标则应装设谐波抑制装置来抑制谐波。
（2）电容器耐压标准为1.1un，补偿控制器过压保护一般取1.2un，超过必须跳闸，实际工程中，对电压较高电网的装置应予
以关注。
4.7 装置结构形式与通讯问题
（1）当前无功补偿装置较多采用模块化设计结构，将电容器、投切开关、保护集成在一个单元内，形成多种容量规格的标准化单元，其特点是结构与功能的模块化形成满足不同用户要求的系列产品，同时还便于各种装置在使用现场的维修与调整。
虽然成本有所增加，但减少维护成本，值得推广。
（2）某些功能较先进的监控终端充分地考虑了设备的可持续性使用，采用标准的rs232 或rs485 接口，可根据用户要求特殊配置modem、现场总线（profibus）等，与配网自动化系统有机结合。
选择何种通讯方式，用户一定要根据实际需要，不要盲目追求。
象与ftu 的通信，可实现一点对多点采集，以实现数据远传并与配电自动化系统接口与集抄系统的通信，但其通常采用载波或直联，也带来了成本的增加。
5 结论
伴随电力电子技术和控制技术的发展，将有更多的具有无级调节能力的无功补偿装置被设计并投人生产使用，这些装置能够满足现场需求，快速、有效地补偿系统无功，提高牵引供电系统电能质量和运行的经济效益。
参考文献：
[1]杨期余.配电网络[m].中国电力出版社，1998.
[2]董云龙，等.无功补偿综述.节能，2003，（9）.
注：文章内所有公式及图表请以pdf形式查看。

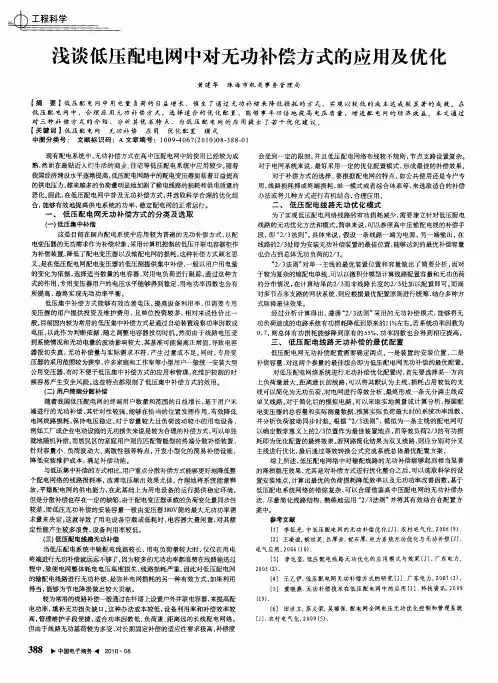

浅谈低压配电网中对无功补偿方式的应用及优化
并分析负荷波动 同步时差。 根据 “ ／ 法则 ， ２３ 模拟为一条主线的配电网可 以确定数学意义上的２ ３ ／ 位置作为最佳装置地点 ， 而等效负荷２ ３ ／ 的有功损 耗即为优化配置的最终效果。 若网路简化结果为双叉线路， 则应分别对分叉 主线进行优化 ， 最后通过等效转换公式完成系统总体最优配置方案。 综上所述 ， 低压配电网络中对输配线路的无功补偿能够起到相当显著 的降损 稳压 效果 ， 其是 对 补偿方 式 进行优 化 整合 之后 ， 尤 可以选 取 科学 的设 置 安装地 点 ， 计算 出最 优 的负荷 损 耗 降低效 率 以及 无功 功率 改 善 因数 。 于 基 低压配电系统网络的错综复杂， 可以合理借鉴高 中压配电网的无功补偿办 法， 尽量简化线路结构 ， 熟练地运用 “／ 法则” ２３ 并将其有效结合在配置方
三 、 低压 配 电 线路 无 功 补 偿 的最 优 配 置
低压配电网无功补偿配置需要确定两点， 一是装置的安装位置 ， 二是 补偿容量 ， 对这两个参量的最佳组合即为低压配 电网无功补偿的最优配置。 对低压配电网络系统进行无功补偿优化配置时， 首先要选择某一方向
上 负荷量 最 大 、 离最 长 的线 路 ， 以将 其 默认 为 主 线 ， 距 可 损耗 占用 较低 的 支
我国经济建设水平逐渐提高， 低压配电网路中的配 电变压器面临着 日益提高 的供电压力 ， 越来越多的负荷量明显地加剧了输电线路的损耗和供电质量的 恶化。 因此 ， 在低压配 电网中普及无功补偿方式， 并选取科学合理的优化组 合， 能够有效地提高供电系统的功率， 稳定配电网的正常运行 。
一
办法或将几种方式进行有机结合， 合理应用 。
案 中。
参 考文 献 ［ 】 李征 光． １ 中低压 配 电网的无功 补偿 优 化 ［］ 农村 电气 化， ０ （） Ｊ． ２ ６９． ０
无功补偿技术在低压电网中的应用
决定 异步 电动机 需要 较 多无功 的 主要 因
ｗｔｏ ｔ ｍ ｒ ｉ ｕ ｅｉ ｈ ｔ觏哺
ｔ ；ｌ 壤 摹 妻 ｅ ｃｒ ａ Ｉ ｏ 曲 ｗ ‘巷 １ ｌ ｔｉ ｌ ｅ ｃ
补 偿 ，就 地 平衡 ，所 以必 须 由电力 部门
和 用户共 同进 行补 偿 。
素 。而 异步 电动 机所 耗 用的 无功功 率是
２． 、异步 电动机和 电力变压器是耗 １ 用无功功 率的主要设备
异 步 电动 机 的 定子 与转 子 间 的 气 隙是
Ｖｌｇ ｏ ａ ｅ帆 ｔ ｃ ｆ 乞删 ｔ —醋 ｌ ｅ
制
ｅ ｏ ｍ ， ｒ删
ｔＢ ｈ
ｃｌｉ Ｉｔｏ ｆ ＃ ｎ薯｛ｎ 龋 ｅ ｙ． 。 一 ｝ ｃ ｌ ｈｄ ｏ 翻硼 ｇ ｏ ｏｅ １ ｅ 。
维普资讯
中国科技信息 ２ ０ 年 第 １ 期 ０７ ３
Ｃ Ｉ ＣＥＣ Ｎ ＥＨ Ｏ Ｏ Ｙ Ｉ：Ｒ Ａ Ｉ ｕ ２０ ＨＮ Ｓ Ｉ ＥＡ Ｄ ＴＣ Ｎ ＬＧ Ｏ Ｍ ＴＯ Ｊ１ ０７ Ａ Ｎ Ｍ Ｎ ．
翡 季 援 豢
在低压 电网 中的应用
由其空载时的无功功率和一定负载下无功
ｎ ｔ ｔ ｅ ￣ ｃ ｎ ．ｅ ｏ ａ Ｉ ｏ ｅ ｅ 脾 Ｃ ； ｅ ； ｈ ｅ ｈ ｉｕ ｓ ｆ ｆ ， ｇ ｏ ｌ Ｖ ｐ ｗ ｒ 讳
鼬 髓 ｆｃｏ ａ ｔｒ “
，
。
＿
（） ３ 分散补 偿与集 中补 偿相结 合 ，以
分散为主 。
ｏ ｅ ｈ ｉｕ ｓ 埘 ∞ｔ ｍ ｒｔ ｃ ｍ ｅ ｓ ｔ ｎ ａ ｆ ｔ ｃ ｎｃ ｅ ｌ ｅ ｉ ｏ ｐ ｎａ ｉ ， 臆 ｔ ｅ ｏ ｈｎ ｄ ｔ 取 ｔ ｅ ｊ ｔ ｏ ｈ ｕ 拜ｅ ｔ ∞哪埘随 伽 ｎ ｆ ｌ ｅａ ｈ ｒ Ｊ ｄ ｗ￣ ｏ ｔ Ｉ ｒ ｌ ￣ 竹 ｏ ｏ ｗ
无功补偿在德清农村低压配电网中的应用
*
收稿日期 � 2 0 0 5 1 1 1 5 作者简介 � 孔鸣 � � 男� 浙江龙游人 � 德清县供电局助理工程师 � 研究 1 9 7 8-� 向� 工程管理 .
7 6
表1 序 号 1 2 3 4 5 6 7 8 9 乡镇名 乾元 三合 雷甸 洛舍 武康 筏头 莫干 新市 钟管 台数�容量 3 0 � 1 6 6 1 0 8 5 0 � 1 3 7 1 1 0 2 0 � 1 4 3 1 1 0 9 5 � 9 5 9 5 0 5 � 2 8 9 2 2 6 8 0 � 6 6 5 1 9 0 � 6 6 4 7 8 0 � 2 1 7 1 7 4 6 5 � 2 0 4 1 9 6 7 0 � 1 5 8 1 3 7 8 0 � 1 2 2 1 0 8 0 0 � 1 6 6 31 3 6 8 3 5 1 2 3 1 8 0 2 6 4 8 1 3 1 3 4 9 2 5 0 8 6 2 6 5 6 2 4 1 1 5 2 2 2 7 5 3 4 2 4 1 3 1 5 2 3
0
引
言
电 力系 统中 若缺 乏无 功 � 系 统电 压就 会降 低 � 电 压达 不 到额 定 值 � 则直 接 影 响电 力 设 备 的出 力 乃 至系 统 崩溃 . 因此 � 当 电力 系统 中缺乏 无功 时 � 就要 适当 进行 无功 补 偿 . 农村 电 网 由于 变 电 所数 量 相 对 较少 � 且 处 于电 力系 统的 末端 � 大多 又是 长距 离供 电 � 加 上设 备陈 旧 � 用 户分 散 � 峰谷 差大 � 线损 问题 突出 � 这样 不但 增 加变 压器 及输 电线 路的 损失 � 同时 也影 响变 压器 及线 路 容量 利 用率 . 事 实 上� 农村 电 网 无 功电 源 本 身就 不 足� 再 加上 农网 负载 大多 为电 动机 � 感性 无功 消耗 大 � 因此 农 村 电网 无 功非 常 缺 乏 . 统计 表 明 � 在 农 村电 网 中的 总无 功损 耗中 � 配电 变压 器和 用户 的无 功损 耗约 占 8 这应 作为 农村 电网 无功 补偿 的重 点 . 4% � 在 电网 运行 中 � 我 们希 望功 率因 数越 大越 好 � 如 果能 做 到这 一 点 � 则电 路 中 的视 在 功 率 将大 部 分 用来 供 给有 功功 率 � 以 减少 无功 功率 的消 耗 . 用 户功 率因 数的 高低 � 对于 电力 系统 发 � 供� 用 电设 备的 充分 利用 � 有 着显 著的 影响 . 适当 提高 用户 的功 率因 数 � 不 但可 以 充分 发 挥发 � 供 电 设备 的 生 产能 力 � 减 少 线 路损 失 � 改 善电 压质 量 � 而 且可 以提 高用 户用 电设 备的 工作 效率 和为用 户节 约电 能 . 因此 � 对于 广大 供电 企业 � 特别 是 对现 阶段 已改 造的 农村 电网来 说 � 若能 有效 地搞 好低 压 补偿 � 不 但 可以 减 轻上 一 级 电网 补 偿 的 压力 � 改 善 和提 高用 户功 率因 数 � 而 且能 够有 效地 降低 电能 损失 � 减 少用 户 电 费 � 其 社 会 效益 及 经 济 效益 都 是 非常 显 著的 . 针对 当前 用电 紧张 � 电力 缺口 较大 等实 际情 况 � 所以 德 清县 农 村综 合 变 装设 无 功 补 偿装 置 更 是亟 待 解决 的实 际问 题 .

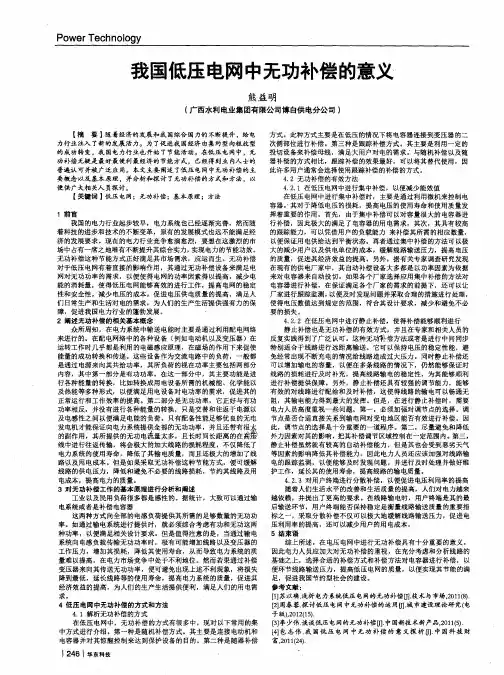

我国低压电网中无功补偿的意义
反复实践得 到了广泛认可 。这种无功补 偿方法或者是进行中间同步
力行业注入 了新的发展活力。为 了促进 我国经济由集约型向粗放型 的成功转 变。我 国电力行业也开始 了节能活动。在低 压电网中 ，无 功补偿无疑是最好最便利最经济的节能方式 。已经得 到业 内人 士的 普遍认可并被广泛应 用。本文主要阐述 了低压电 网中无功补偿 的主 要概念 以及基本原理 ，并分析和探讨 了无功补偿 的方式和方法 ，以 便 供 广大 相 关人 员探 讨 。
【 关键词 】 低压 电网；无功补偿 ；基本原理 ；方法
１ 前 言
我 国的电力行业起步较早 ，电力系统也 已经逐渐完善，然而随 着科技 的进步和技术的不断变革，原有的发展模式也远不能满 足经 济 的发展要求 。现在 的电力行业竞争愈演愈烈，要想在这激烈的市 场 中占有一席之地唯有不断提升其综合实力， 实现 电力的节能功效。 无功补偿这种节 能方式正好满足其市场需求 ，应运而生。无功补偿 对于低压 电网有着直接的影响作用 ，其通过无功补偿设备来满足电 网对无功功率 的需求 ，以便使得 电网的功率因素得 以提高 ，减少电 能的消耗量 ，使得低压 电网能够高效的进行工作，提高电网的稳定 性和 安全性 ，减少 电压 的成本 ，促进 电压供 电质量的提高 ，满足人 们 日常生产和生活对 电的需求 ，为人们 的生产生活提供强有力的保 障，促进我 国电力行业 的蓬勃发展。 ２ 阐述无功补偿的相关基本概念 众所 周知，在 电力系统中输 送电能时主要是通过利用配 电网络 来进行的。在配 电网络 中的各种设备 （ 例如 电动机 以及变压器 ）在 运转工作时几乎都是利用 的电磁感应原理 ，在磁场 的作用下来促使 能量的成功转换 和传递 。这些 设备作为交流 电路 中的负荷 ，一般都 是通过电源来向其共给功率，其所 负荷 的视在功率主要包括两部分 内容，其中第一部分是有 功功 率。在这 一部分 中，其主要功能是进 行各种能量的转换， 比如转换成用电设备所 需的机械 能、化学 能以 及热能等多种形式，以便满足用电设备对 电功率 的需求 ，促进其 的 正常运行和工作效率的提高。第二部分是无 功功率 ，它正好 与有功 功率相反，并没有进行各种能量的转换，只是交替和往返于 电源 以 及 电感性之 间以便满足 电能的负荷 只有配备性能足够优 良的无 电 发 电机才能保证 向电力系统提供全部的无功功率，并且还 带有很太 的副作用 ，其所提供 的无功 电流量太多 ，且长时间长距离的在高 线 中进行往返传输 ，将会极大的加大线路的损耗程度 ，不仅降低 了 电力系统 的使用寿命 ，降低 了其输 电质量，而且还极大的增加了线 路以及用 电成本 。但是如果采取无功补偿这种节能方式，便可缓解 线路 的供 电压力 ，降低和避免不必要的线路损耗 ，节约其 线路及用 电成本 ，提高 电力 的质量 。 ３ 对无功补偿工作的基本原理进行分析和阐述 工业 以及民用负荷 很多都 是感性 的。据统计 ，大致可 以通过输 电系统或 者是补偿 电容器 这两 种方式向全部的电感负荷提 供其所需 的足够数量 的无功功 率。如通 过输电系统进 行提供 时，就必 须综合考虑有功和无功这两 种功率，以便满足相关设计要求。但 是值得注 意的是 ，当通过输 电 系统向电感负载传输无功功率 时，极有 可能增加线路 以及变压器 的 工作压力，增加其损耗，降低 其使用寿命，从而 导致 电力 系统的质 量难以提高，在 电力市场竞争中处于不利地位 。然而若果通过补偿 变压器来 向其传送无功功率，便可避免出现上述不利现象，将损 失 降到最低 ，延长线路等的使用寿命，提高电力系统的质量 ，促进其 经济效益 的提高 ，为人们 的生产生活提供便利，满足人们的用 电需

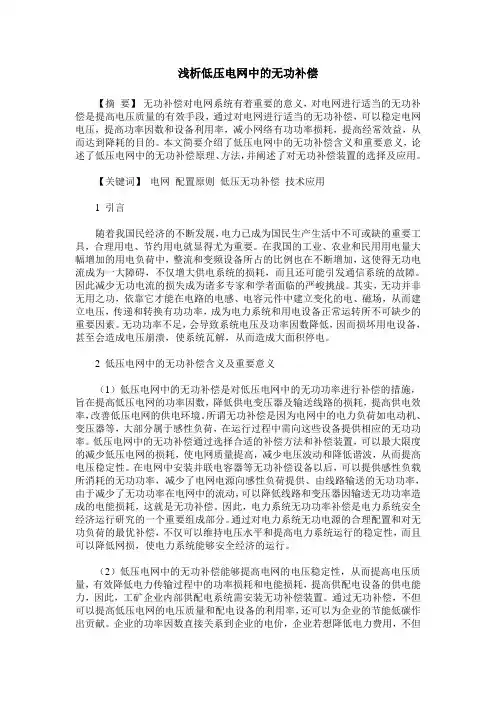

浅析低压电网中的无功补偿
浅析低压电网中的无功补偿【摘要】无功补偿对电网系统有着重要的意义，对电网进行适当的无功补偿是提高电压质量的有效手段，通过对电网进行适当的无功补偿，可以稳定电网电压，提高功率因数和设备利用率，减小网络有功功率损耗，提高经常效益，从而达到降耗的目的。
本文简要介绍了低压电网中的无功补偿含义和重要意义，论述了低压电网中的无功补偿原理、方法，并阐述了对无功补偿装置的选择及应用。
【关键词】电网配置原则低压无功补偿技术应用1 引言随着我国民经济的不断发展，电力已成为国民生产生活中不可或缺的重要工具，合理用电、节约用电就显得尤为重要。
在我国的工业、农业和民用用电量大幅增加的用电负荷中，整流和变频设备所占的比例也在不断增加，这使得无功电流成为一大障碍，不仅增大供电系统的损耗，而且还可能引发通信系统的故障。
因此减少无功电流的损失成为诸多专家和学者面临的严峻挑战。
其实，无功并非无用之功，依靠它才能在电路的电感、电容元件中建立变化的电、磁场，从而建立电压，传递和转换有功功率，成为电力系统和用电设备正常运转所不可缺少的重要因素。
无功功率不足，会导致系统电压及功率因数降低，因而损坏用电设备，甚至会造成电压崩溃，使系统瓦解，从而造成大面积停电。
2 低压电网中的无功补偿含义及重要意义（1）低压电网中的无功补偿是对低压电网中的无功功率进行补偿的措施，旨在提高低压电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善低压电网的供电环境。
所谓无功补偿是因为电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。
低压电网中的无功补偿通过选择合适的补偿方法和补偿装置，可以最大限度的减少低压电网的损耗，使电网质量提高，减少电压波动和降低谐波，从而提高电压稳定性。
在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。

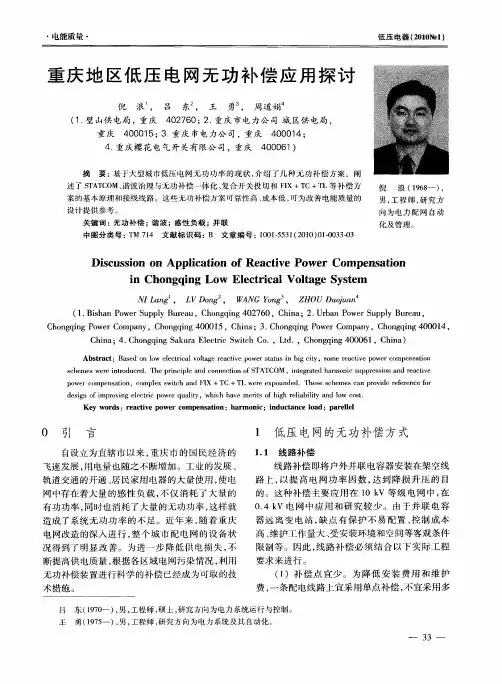

重庆地区低压电网无功补偿应用探讨
