LED旋转显示屏工作原理
旋转LED显示屏(精)
旋转 LED 显示屏研究目的:目前主流的显示器件如电视机,显示器,电影屏幕等都是采用平面显示方式。
然而立体的显示方式与平面显示方式相比信息总量更大,互动性更强,也更逼真。
旋转 LED 显示屏可同步控制发光二极管,实现图文显示以及音频同步,另外大大降低了成本,并且能够 360度全方位观赏屏幕显示的内容,给人以立体的观赏效果,给观众带来美的享受。
非常适合大厅或候车室之类的场合, 也可应用与室外广告或室内装饰。
内容:一.主体构想本图文同步旋转 LED通信模块、字库模块、电机驱动模块等及外壳、电源构成。
通信电路用于通过计算机向显示屏下载显示内容, 由于显示屏在高速旋转的情况下不便于接线进行显示内容的更改。
所以选用红外传输数据。
总体构成如图 1所示:系统采用高速发光的 LED 作为像素元,在扇叶上排列。
旋转的扇叶设计为圆形,在扇叶上设有一圈 LED,LED 的发光颜色为单色或多色,当扇叶围绕着中心轴旋转时,会产生一个球面,而且在球面上全部都是 LED, 配合字模软件,当扇叶走到相应的位置时,点亮相应的点,根据人眼的视觉暂留原理,观察者可以看到 led 矩阵旋转扫描得到的真实三维图像,由单片机控制 led 像素的亮暗,或者控制发光时间这样就可以控制一个球面的显示内容。
二. 硬件设计1. 核心控制模块核心控制模块采 89C51单片机, 由于 89c51芯片的片内存储器容量有限, 需要扩展一片存储器作为字库存储器和显示缓冲区, 并作为下载内容的存储。
这里选用的是华邦的 29C040。
控制模块主要是对接收过来的数据进行判断, 从而执行不同的动作。
是整个屏幕的控制核心处理各种数据, 控制外部期间执行各种动作。
此外还选用了霍尔元件 TL0038J 进行相位检查并完成校正功能使 LED 的亮灭与旋转保持同步。
结构如图 1所示::图 2:硬件构成2. 旋转显示模块旋转显示模块采用阵列的方式排列 LED, 布线非常方便,而且对单个点或多个点控制方便,控制显示简单易行,而且显示效果很好。
LED旋转时钟

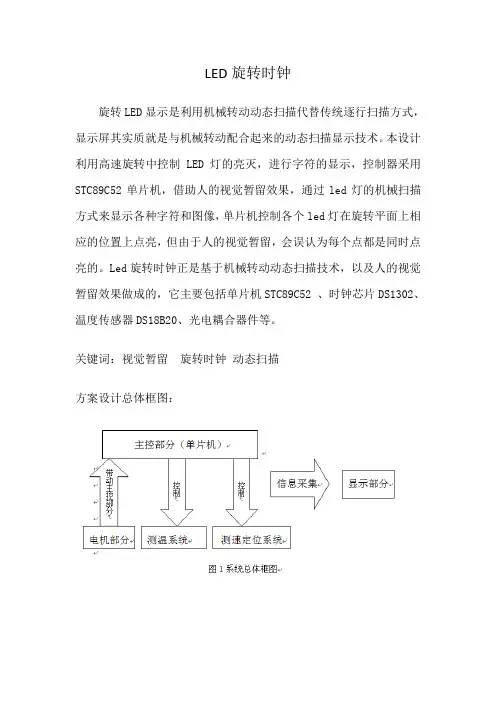

LED旋转时钟旋转LED显示是利用机械转动动态扫描代替传统逐行扫描方式，显示屏其实质就是与机械转动配合起来的动态扫描显示技术。
本设计利用高速旋转中控制LED灯的亮灭，进行字符的显示，控制器采用STC89C52单片机，借助人的视觉暂留效果，通过led灯的机械扫描方式来显示各种字符和图像，单片机控制各个led灯在旋转平面上相应的位置上点亮，但由于人的视觉暂留，会误认为每个点都是同时点亮的。
Led旋转时钟正是基于机械转动动态扫描技术，以及人的视觉暂留效果做成的，它主要包括单片机STC89C52 、时钟芯片DS1302、温度传感器DS18B20、光电耦合器件等。
关键词：视觉暂留旋转时钟动态扫描方案设计总体框图：系统硬件的构成：系统的硬件部分主要有单片机（AT89C52）及其最小系统，光电耦合器测速定位系统DS18B20数字温度传感器测温系统及LED显示部分组成。
单片机是系统的核心，是系统的主控单元。
单片机及其构成的最小系统单元控制系统信息的采集，及测速定位系统的各项数据，来调节系统。
光电耦合器是用来测定电机转速，根据转速来定扫描时间。
LED显示部分是通过电机带动高速旋转利用人眼的视觉暂留特性来呈现时钟画面。
硬件设计：1时钟芯片DS1302原理图图2 DS1302原理图内部结构图：图3 DS1302内部结构图DS1302是一种高性能、低功耗的实时时钟芯片。
实时时钟可以提供秒分时日星期月和年，一个月小与31天可以自动调整，且具有闰年补偿功能。
采用双电源供电。
各引脚功能为：VCC2：主电源；VCC1备份电源；当vcc1>vcc2+0.2时，由vcc1向DS1302供电，当vcc1<vccc2时，由vcc2向DS1302供电。
SCLK:串行时钟，输入，控制数据的输入与输出；I/O:三线接口的双向数据线；CE:输入信号，在读、写数据期间，必须为高。
该引脚有两个功能：1CE开始控制字访问移位寄存器的控制逻辑；2CE提供结束字节或多字节的传输方法。
pov led led 旋转屏原理
pov led led 旋转屏原理如果你在网上用google搜索“POV led”一词，你会找到世界各地的各种LED 旋转屏的制作介绍。
那些摇晃出的空中图案，漂浮在车轮上的动画，以及形态各异的时钟，一定给你留下深刻印象。
看到这些千奇百怪、创意无限的电子作品，除了羡慕、敬佩、感叹外，你是否想过自己亲自动手也做一个，做一个属于你自己的LED旋转屏呢,其实，无论你看到的LED旋转屏如何神奇，如何复杂，其原理都一样，也很简单，说白了就是一个晃动的流水灯。
在51单片机最简系统的其中的一个端口P0接上8个LED，就是一个典型的流水灯实验电路。
由于没有几个元件，说干就干，把所有元件焊在万能板上，不需花费多长时间，就可完成整个制作。
下面是随便找一个流水灯的C51程序#includevoid main(void){unsigned int i,ch;ch=0x01;while(1){for(i=500;i>0;i--);if(ch==0x00) ch="0x01"; else ch="ch"<<1;P0=~ch;}}将这程序编译下载到系统的单片机上，待LED灯光开始正常开跑后，我们拿着它在手上来回晃动，你发现这光已经不是一条竖直线了，它已经变成了一条条斜线。
你可以适当修改程序中的延时，让这一连串的斜线更漂亮些(宽和高基本一致)，怎么样，我们的最简LED旋转屏就这样做成了。
高兴之余，发现这与我们的目标好象还有点遥远，我们并不需要这些斜线，怎样才能做出网上的那些大虾那样显示的各种各样的文字图案呢,接下来，我们还得想其它办法，换一下思路，将需要的图案数据一串存在数组中，运行时又将数据一串串读出来，驱动LED，这样就能看到我们想看到的图案了。
这是用此思路编的流水灯C51程序#includecode unsigned char led[]={0x01,0x02, 0x04,0x08,0x10,0x20,0x40,0x80}; void main(void){unsigned int i,j;while(1){for(j=0;j<8;j++){P0=~led[j];for(i=3000;i>0;i--);}}}运行看一下, 结果与我们的第一个程序效果是一样的，但这个程序的优势在于我们可以按我们的要求，改变数组中的数据来驱动端口上的LED，达到我们预期的显示效果。
led旋转时钟原理
led旋转时钟原理LED旋转时钟是一种利用LED光源和旋转装置来显示时间的装置。
它的外观设计独特，能够通过旋转的方式创造出立体感，给人一种时光流转的感觉，因此备受人们的喜爱。
本文将介绍LED旋转时钟的原理和工作方式。
一、LED光源LED（Light-Emitting Diode，发光二极管）是一种可以将电能转化为光能的半导体器件。
它具有小尺寸、低功耗、长寿命等特点，在照明、显示等领域得到广泛应用。
LED旋转时钟采用LED作为光源，通过控制LED的亮灭来显示时间。
二、旋转装置LED旋转时钟通过旋转装置将LED光源进行旋转，以实现时间的显示。
旋转装置一般采用电机加传动结构来驱动LED的旋转，使LED光源沿着特定路径进行循环运动。
旋转的速度和方向可以通过控制电机的转速和转向来实现。
三、显示时间原理LED旋转时钟能够利用LED光源的高亮度和高刷新率来显示数字。
它采用人眼视觉的暂留效应，通过快速的亮灭切换来创造出连续的数字图像。
LED光源通过旋转装置的运动，在一定角度上快速闪烁，形成一个圆形或椭圆形的轨迹。
在人眼视觉暂留的效应下，这些离散的亮点形成了一个完整的数字。
LED旋转时钟一般由多个LED模块组成，每个LED模块负责显示一个数字或其他字符。
LED模块在旋转过程中按照预设的顺序亮灭，通过不断刷新的方式呈现出数字的变化。
通过控制LED的亮灭时间和顺序，可以实现各种数字图案的显示。
四、时间精度LED旋转时钟的时间精度取决于旋转装置的稳定性和控制系统的精确度。
较高精度的LED旋转时钟可以做到秒级或毫秒级的时间显示，而较低精度的LED旋转时钟可能会有一定的时间误差。
五、附加功能除了显示时间，部分LED旋转时钟还可以提供其他附加功能，如闹钟、温湿度显示、音乐播放等。
这些功能通过内置的传感器和控制模块来实现，使LED旋转时钟成为一种功能更为强大的装置。
六、使用场景LED旋转时钟适用于家庭、办公室、学校等各种场景。
旋转成像LED显示屏

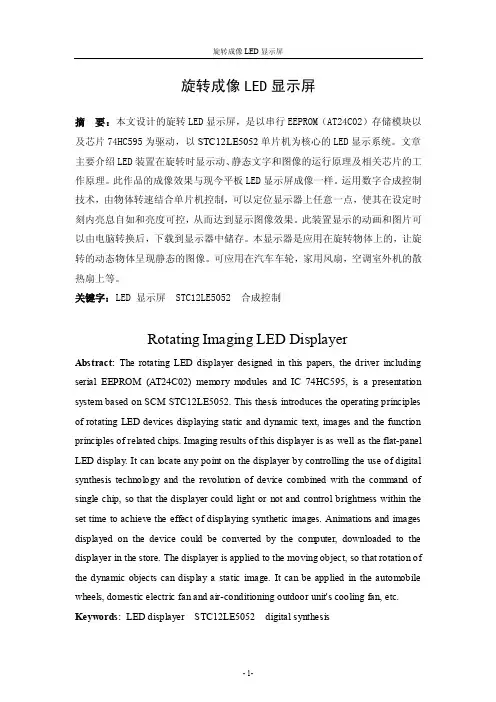

旋转成像LED显示屏旋转成像LED显示屏摘要：本文设计的旋转LED显示屏，是以串行EEPROM（AT24C02）存储模块以及芯片74HC595为驱动，以STC12LE5052单片机为核心的LED显示系统。
文章主要介绍LED装置在旋转时显示动、静态文字和图像的运行原理及相关芯片的工作原理。
此作品的成像效果与现今平板LED显示屏成像一样。
运用数字合成控制技术，由物体转速结合单片机控制，可以定位显示器上任意一点，使其在设定时刻内亮息自如和亮度可控，从而达到显示图像效果。
此装置显示的动画和图片可以由电脑转换后，下载到显示器中储存。
本显示器是应用在旋转物体上的，让旋转的动态物体呈现静态的图像。
可应用在汽车车轮，家用风扇，空调室外机的散热扇上等。
关键字：LED 显示屏 STC12LE5052 合成控制Rotating Imaging LED DisplayerAbstract: The rotating LED displayer designed in this papers, the driver including serial EEPROM (AT24C02) memory modules and IC 74HC595, is a presentation system based on SCM STC12LE5052. This thesis introduces the operating principles of rotating LED devices displaying static and dynamic text, images and the function principles of related chips. Imaging results of this displayer is as well as the flat-panel LED display. It can locate any point on the displayer by controlling the use of digital synthesis technology and the revolution of device combined with the command of single chip, so that the displayer could light or not and control brightness within the set time to achieve the effect of displaying synthetic images. Animations and images displayed on the device could be converted by the computer, downloaded to the displayer in the store. The displayer is applied to the moving object, so that rotation of the dynamic objects can display a static image. It can be applied in the automobile wheels, domestic electric fan and air-conditioning outdoor unit's cooling fan, etc. Keywords:LED displayer STC12LE5052 digital synthesis- 1-旋转成像LED显示屏目录第一章绪论 (2)1.1 课题设计背景和意义 (3)1.2 系统功能说明 (4)第二章方案论证 (5)2.1 单片机部分 (5)2.2电源传输部分 (5)2.3 显示部分 (6)2.4 系统总体设计方案 (6)第三章系统的硬件电路设计 (8)3.1 系统总体电路设计 (8)3.2 单片机主控制电路设计 (9)3.3 LED驱动模块电路设计 (10)3.3.1 数据储存模块 (11)3.3.2 单片机程序下载电路 (12)3.3.3 MAX232数据操作原理 (13)3.4 红外对管检测电路设计 (13)3.4.1 红外对管性能特性 (14)3.5 电源电路设计 (14)3.5.1 AC to DC (15)第四章系统软件设计 (16)4.1 主程序设计 (16)4.2上位机软件流程程序设计 (17)第五章总结 (21)5.1 测试环境及工具 (21)5.2 设计总结 (22)致谢 (23)参考文献 (24)附录 (25)- 2-旋转成像LED 显示屏- 3-第一章 绪论1.1 课题设计背景和意义LED 平板显示器件出现于20世纪90年代，当时仅为单色图文屏。
led显示屏工作原理
led显示屏工作原理
LED显示屏工作原理：
LED显示屏是一种使用发光二极管(LED)作为显示元素的显示设备。
LED是一种半导体器件，具有正向电压时放出光线的特性。
LED显示屏由很多个LED组成的一个矩阵，每个LED 称为像素。
LED显示屏的工作原理是通过在LED之间施加不同的电压，控制LED的亮灭状态从而显示出不同的图像或文字。
LED显示屏通常由以下几个核心组件组成：
1. LED模组：包含多个LED组成的一个模块，每个LED模组通常由一个红、绿、蓝三个LED组成，称为RGB颜色值。
2. 驱动电路：负责产生不同的电压以控制LED的亮灭状态。
通常使用行列扫描的方式分别控制每个LED点的亮度。
3. 控制系统：通过控制电脑或其他设备发送信号给驱动电路，以实现显示不同的内容。
LED显示屏的显示原理是利用人眼对光的视觉暂留效应。
通过不同LED的亮灭组合，形成图像或文字，因为人眼在短时间内无法感知到LED点的亮灭变化，从而形成连续的图像或文字显示效果。
LED显示屏的颜色显示是通过RGB三原色的不同亮度来混合显示的。
通过控制红、绿、蓝三个LED的亮灭程度，可以产生不同的颜色。
LED显示屏具有亮度高、色彩丰富、能耗低等优点，广泛应用于室内外广告、舞台演出、体育场馆、交通信号等领域。
它成为多种场景下的主要显示设备，满足人们对高质量、高清晰度的显示需求。
led旋转显示屏原理
led旋转显示屏原理在现代科技日益发展的背景下，LED显示屏已经成为一种常见和重要的显示装置。
其中，LED旋转显示屏作为一种新型的显示方式，通过旋转的方式将文字、图像等信息呈现给观众，具有较强的吸引力和视觉冲击力。
本文将详细介绍LED旋转显示屏的原理以及相关技术。
一、LED的基本原理在了解LED旋转显示屏的原理之前，首先需要了解LED的基本原理。
LED是“Light Emitting Diode”的缩写，中文名为“发光二极管”。
它是一种能够将电能转化为光能的器件，由一个PN结构组成，通过电流的正向注入和复合，使电子和空穴重新结合并辐射出能量。
LED有许多优点，如高亮度、低功耗、长寿命和快速反应等。
二、LED旋转显示屏的构造LED旋转显示屏主要由以下几个部分组成：显示屏模块、旋转装置、控制电路和电源供应系统。
1. 显示屏模块：显示屏模块是LED旋转显示屏的核心组成部分，通常由数个LED显示单元组成。
每个显示单元由多个发光二极管组成，通过控制LED的亮灭状态来显示文字、图像等内容。
2. 旋转装置：旋转装置用于将整个显示屏模块进行旋转。
通常采用电机、减速器以及相关传动装置来实现。
3. 控制电路：控制电路是LED旋转显示屏的重要组成部分，它负责接收外部指令和数据，并根据指令和数据来控制LED的亮灭状态。
控制电路还可以控制旋转装置的运行状态，使得LED显示屏能够根据需要进行旋转。
4. 电源供应系统：LED旋转显示屏需要稳定的电源供应来保证其正常工作。
电源供应系统主要负责为显示屏模块、旋转装置和控制电路等提供稳定的电能。
三、LED旋转显示屏的工作原理LED旋转显示屏的工作原理如下：1. 控制指令输入：通过外部设备（如电脑、手机等）将需要显示的文字、图片等信息输入到控制电路中。
2. 数据解码：控制电路对输入的数据进行解码，将其转化为控制信号。
3. 控制LED亮灭：根据控制信号，控制电路控制LED的亮灭状态，从而显示出指定的文字、图片等内容。
旋转led灯原理
旋转led灯原理LED灯是一种常见的照明设备，而旋转LED灯则是LED灯的一种特殊形式，它可以通过旋转来改变光线的方向和角度，从而实现不同的照明效果。
在本文中，我们将介绍旋转LED灯的原理及其工作方式。
旋转LED灯的原理主要涉及到LED灯和旋转机构两个部分。
首先，LED灯是由发光二极管（LED）组成的，它可以将电能转化为光能。
LED灯具有高效、节能、寿命长等优点，因此在照明领域得到了广泛应用。
而旋转机构则是通过电机驱动，使LED灯的灯体可以进行旋转。
通过旋转，LED灯可以实现不同方向和角度的照明，从而满足不同场景的需求。
在工作时，旋转LED灯首先需要接通电源，电能通过电路传输到LED灯的发光二极管中，激发发光二极管发出光线。
同时，电能也传输到旋转机构的电机中，驱动灯体进行旋转。
通过控制电机的转速和方向，可以实现LED灯的不同旋转角度和速度。
这样，旋转LED灯就可以实现不同方向和角度的照明效果。
旋转LED灯的原理非常简单，但在实际应用中具有广泛的用途。
首先，它可以实现360度全方位的照明，使照明效果更加均匀和全面。
其次，通过旋转可以改变光线的方向和角度，从而实现不同的照明效果。
比如，可以将光线聚焦在特定的区域，也可以实现动态的照明效果。
另外，旋转LED灯还可以应用于舞台照明、展览展示、景观照明等场景，为这些场景增添更多的灯光变化和动态效果。
总的来说，旋转LED灯的原理是通过LED灯和旋转机构的联合作用，实现不同方向和角度的照明效果。
在实际应用中，它具有广泛的用途，可以满足不同场景的照明需求，并为这些场景增添更多的灯光变化和动态效果。
希望本文对旋转LED灯的原理有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种LED立体旋转显示屏的制作方法
产品说明书
旋转LED显示屏制作的原理是利用机械转动动态扫描代替传统逐行扫描方式,是一种近期出现的电子产品,成本低, 商业化应用LED显示屏是一个新的发展方向，适应性广泛，实用性强。
它具有耗能小、寿命长、色彩好、色彩稳定、易操作，可视范围大,等优点。
LED显示屏已广泛应用于广告、车站、银行、商场等公共场所。
功能介绍、特点介绍及其原理介绍如下：
功能介绍：
1、可以静止显示多个英文或者汉字，可以滚动显示100个汉字（200个英文）的广告内容。
2、显示内容在一个平面以圆型悬空展示，四周围观的识字的人员都能读懂显示内容。
3、耗电量极小，3V、5V伏供电可选，用电池供电建议选用低电压芯片（转速较慢，会有
轻微闪烁）。
4、适合商场柜台、店铺、地摊、夜市等广告展示用，也适合业余爱好者制作自我欣赏。
5、8级亮度可调，1800mah电池充一次电在适中亮度时，每天运行2小时，可以运行6天。
特点介绍：
1、0.8mm厚超轻超小的条型电路板装上贴片发光二极管，圆角线路板，使用安全；
2、采用本店STC12系列单片机芯片，需用本店单片机开发板更改显示内容，用户必需懂单
片机；
3、本店有配套的文字、图片转换成数据代码工具，源程序已经公开，本价格已经包含这些
费用。
4、电路原理图广告内容滚动显示，显示亮度可调，4052可储存近100个汉字！
5、夜晚使用时可以用低亮度，本产品不适合在白天太阳光下工作。
用户自行开发改装者除
外。
电路原理图：
供电电压：低于3V时可以不需要散热片，3-6V时需配本站的简易散热片，高于6V时请自行安装合适的散热片，最高供电低于15V。
供电电流：电源电压5V时工作电流500MA左右，电源电压上升到15伏时（请自行更换大散热片）工作电源仍然在500MA左右。
（本电流通过一个取样电阻进行调整，
如果用于其它无线输电场合时，可以更换本电阻来改变无线输电能力。
）
最大体积：不计散热片供积小于20mm*20mm*20mm（部分元件可能会伸出本体积之外，但是可以变形压缩在本体积之内）
关于输出电压、输出电流：输出电压和输出电流受制于输入功率（输入电压乘以输入电流）和电磁转换效率。
本模块采用高频开关电流，类似于电源变压器的效率，理论上最高效率可以达到80%以上。
