发变组保护定值计算书实例
600MW发变组继电保护整定计算实例
第二节GE发电机变压器组继电保护整定计算实例.某厂2X600MW发电机变压器组计算用参数#2主变参数表表3、主变参数表表7、#01起/备变参数表表& #1励磁变参数表表5、500kV系统参数表.G60发电机纵差保护发电机中性点CT TA2 25000/5 星形接线G60—I发电机中性点CT TA3 25000/5 星形接线G60—II 发电机出口CT TA6 25000/5 星形接线G60—II 发电机出口CT TA7 25000/5 星形接线G60—I 选G60中Stator Differential为发电机差动保护中的比例差动元件。
1. 发电机纵差保护启动电流(STATOR DIFF PICKUP)(1) 按躲过发电机额定负荷运行时的最大不平衡电流计算，即Iop.0 Kr el2 0.03 I gn「n a 1 -5 2 0.03 I gn .. n a 0.09 1g n n al g.n=19245/5000=3.85A⑵根据运行经验和厂家推荐值取(0.15~0.2) I g.n,由于斜率通过原点取|d.op..min=0.15l g.n/ |n=0.15 乌.85/5=0.115pU(3) 取STATOR DIFF PICKUP =I d.op..min=0.12pu2. 拐点1 ( BREAK1 )拐点1 ( BREAK1 )选取原则是按保护发电机区内故障有足够灵敏度计算,由于I d.op.min/S1是装置的自然拐点电流，因此实际上在第一拐点前保护已出现制动作用，可整定的第一拐点电流取值范围1~1.5 pu ,因此实际整定值可取较大值BREAK1=I res1=1.5 pu =1.5X 5=7.5A=1.95 I g.n。
3. 第一制动系数斜率或斜率1 (SLOPE1)计算按躲过区外故障时保护不误动作计算,斜率1 (SLOPE1)理论计算值为51 K rel K ap K cc K er 1.5 2 0.5 1 0.1 0.15 或根据经验取值SLOPE仁S1=30%5. 第二制动系数斜率或斜率2 (SLOPE2)计算因为拐点2电流小于区外最大三相短路电流，所以斜率2的选择原则是：可靠躲过区外最严重短路故障时的最大不平衡电流，保证保护不发生误动。
三峡右岸电站发变组保护整定计算书_WFB-800
第一篇 三峡右岸电站发变组保护整定用短路电流计算一、为发电机、变压器（包括升压主变、高厂变、励磁变）继电保护整定用的短路计算比较简单，短路形式有：两相和三相短路、单相接地短路，根据保护原理的要求，选定最大运行方式和最小运行方式。
保护短路计算用系统等效电路和参数如图1所示，图中标么电抗均以发电机额定容量（777.8MVA ）为容量基值（MVA 8.777=S ）。
500kV #22#21#23#24#25#26#15～#20图1 全厂等值电路图（正、负序，MVA 8.777=B S ）注：正序阻抗/零序阻抗，最小运行方式最大运行方式；最大运行方式：500kV 系统为最大，本厂12台机；最小运行方式：500kV 系统为最小，本厂1台机。
发电厂设备的原始参数（括号内的数值为换算后的标么值，MVA 8.777=B S ）： 1）#21～#22发电机（ALSTOM 机组）：700MW ，777.8MVA ，)203.0(203.0''=d X ；#21～#22主变：840MVA ，)156.0(16838.0=T X ； #22高厂变：15MVA ，)111.3(06.0=T X ；#21～#22励磁变：8.115MVA ，)668.7(08.0=T X 。
2）#23～#26发电机（HEC 机组）：700MW ，777.8MVA ，)205.0(205.0''=d X ；#23～#26主变：840MVA ，)156.0(16838.0=T X ； #24高厂变：15MVA ，)111.3(06.0=T X ；#23～#26励磁变：8.775MVA ，)091.7(08.0=T X 。
二、#24（HEC ）发变组保护整定用等值电路#24K 2K图2 #24发变组保护整定用等值电路图（MVA 8.777=B S ）1、最大运行方式：)156.0205.0(31//)156.0203.0(41//)156.02.0(41//0459.0min .+⨯+⨯+⨯=S X 0191.01203.0//08975.0//089.0//0459.0==； 2、最小运行方式：0614.0max .=S X 。

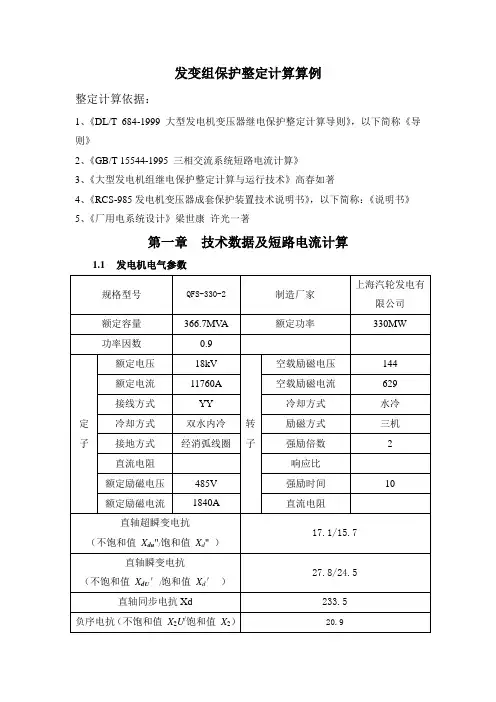

发变组保护整定计算算例..
发变组保护整定计算算例整定计算依据：1、《DL/T 684-1999 大型发电机变压器继电保护整定计算导则》，以下简称《导则》2、《GB/T 15544-1995 三相交流系统短路电流计算》3、《大型发电机组继电保护整定计算与运行技术》高春如著4、《RCS-985发电机变压器成套保护装置技术说明书》，以下简称：《说明书》5、《厂用电系统设计》梁世康许光一著第一章技术数据及短路电流计算1.1发电机电气参数1.2主变压器参数1.3厂变参数1.4励磁机参数1.5系统阻抗（2011年7月16日，宁夏中调保护处提供系统参数,不含#1、#2、#3机）计入#1、#3机组阻抗最大运行方式下归算至220kV 阻抗为0.00718，最小方式下系统阻抗为0.0174 1.6各电压等级基准值1.7阻抗参数计算 1.7.1发电机阻抗Xd=233.5%×7.366100=0.6368 Xd ′=24.5%×7.366100=0.0668Xd ″=15.7%×7.366100=0.0428X2=20.9%×7.366100=0.0571.7.2主变阻抗XT=XT0=14.02%×360100=0.0389 1.7.3厂高变阻抗 X T1-2′=15.5%×40100=0.3875 计算用短路阻抗图，如图1-1图1-1 #2发变组等值阻抗图1.8短路电流计算1.8.1最小运行方式下短路电流计算 1）d1点发生三相短路时，短路电流发电机G 流过的短路电流(归算至220kV 侧，IB=238.6A)： I (3)dmin="1Xd XT +×IB=0428.00389.01+×238.6=12.24×238.6=2920.5A换算为18kV 侧(归算至18kV 侧，IB=3207.6A )短路电流为I (3)dmin=12.24×3207.6=39261AI (2)dmin=0.866× I (3)dmin=0.866×2920.5A=2529.2A换算为18kV 侧短路电流为I (2)dmin=0.866×12.24×3207.6=34000A 系统流向故障点短路电流I (3)dmin=(min)11Xs ×IB=0174.01×238.6=13713A2）d2点发生三相短路时，短路电流发电机G 流过的短路电流(归算至18kV 侧，IB=3207.6A )： I (3)dmin="1Xd ×IB=0428.01×3207.6=23.4×3207.6=75057.8A系统流向故障点短路电流（归算至220kV 侧电流） I (3)dmin=XTXs +(min)11×IB=0389.00174.01+×238.6=17.76×238.6=4237.5A3）d3点发生三相短路时，短路电流 (归算至6kV 侧，IB=9165A)：∑X =(Xs1.min+XT)//XG+Xt=(0.0174+0.0389)//0.0428+0.3875=0.0563//0.0428+0.3875=0.0243+0.3875=0.4118I (3)dmin=∑X 1×IB=4118.01×9165=22.3KAI (2)dmin=0.866 ×I (3)dmin=0.866×22.3=19.31KA 1.8.2最大运行方式下短路电流计算 1）d1点发生三相短路时，短路电流发电机G 流过的短路电流(归算至220kV 侧,IB=238.6A)： I (3)dmax="1Xd XT +×IB=0428.00389.01+×238.6=12.24×238.6=2920.5A系统流向故障点短路电流 I (3)dmax=(max)11Xs ×IB=00718.01×238.6=33231A2）d2点发生三相短路时，短路电流发电机G 流过的短路电流(归算至18kV 侧,IB=3207.6A )： I (3)dmax="1Xd ×IB=0428.01×3207.6=23.36×3207.6=74930A系统流向故障点短路电流（归算至220kV 侧电流） I (3)dmax=XTXs +(max)11×IB=0389.000718.01+×238.6=21.7×238.6=5177.6A3）d3点发生三相短路时，短路电流 (归算至6kV 侧，IB=9165A)：∑X =(Xs1.max+XT)//XG+Xt=(0.00718+0.0389)//0.0428+0.3875=0.0461//0.0389+0.3875=0.021+0.3875=0.4085I (3)dmax=∑X 1×IB=4085.01×9165=22.4KA第二章整定计算(一)主变差动保护1）差动电流启动值Icdqd 整定根据《说明书》按躲过正常运行时主变带额定负载时最大不平衡电流整定 I cdqd =K rel ×（Ker+△U+△m ）Ib 2n =0.11 Ib 2nK rel 为可靠系数，取1.3～1.5，Ib 2n 为主变二次额定电流，△U 为调压引起的误差，取0，△m 为由于电流互感器变比未完全匹配产生的误差，取0.05。
发变组整定计算书
湖南省石门电厂技术工作（方案、措施、汇报、请示、总结）报告题目：石门电厂#1发变组保护整定方案及整定计算书编写：邹巍罗燕初审：审核：审定：批准：2005 年 12 月 18 日＃1发变组整定计算书一、 发电机纵差动保护（循环闭锁）1、整定原则（1）发电机额定电流I e I e （或I N ）可按下式计算 A 4.3c o s 3＝φT eN e n Ue P I I ==式中：eP ——发电机额定功率，300000KW ； Ue——发电机额定电压，20KV ； Tn——差动TA 变比，15000／5A ；φcos ——发电机的额定功率因数，0.85。
（2）启动电流I q按躲过正常工况下最大不平衡差流来整定。
不平衡差流产生的原因：主要是差动保护两侧TA 的变比误差，保护装置中通道回路的调整误差。
一般 I q =（0.3~0.4）I e根据《汇编》，差动保护的启动电流的整定Ien I K I agnrel q 09.003.02=⨯⨯⨯=relK ———可靠系数，取1.50.03———由于所采用的CT 为10P 级，其比误差为0.03gnI ———发电机额定电流Ie ———发电机CT 二次侧额定电流规程要求agnq n I I )3.0~1.0(=，一般选用agn n I )2.0~1.0(根据原有定值，＃2F 的Ie I q 2.0=（即0.68A ） （3）拐点电流I gI g 的大小，决定保护开始产生制动作用的电流大小，建议按躲过外部故障切除后的暂态过程产生的不平衡差流整定。
一般 I g =（0.5~0.8）I e 。
根据《汇编》，定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此拐点横坐标为：agng n I I )0.1~8.0(=＃2发电机原取1.0 Ie,现取1.0Ie 。
（4）比率制动系数K z （曲线斜率）K z 应按躲过区外三相短路时产生的最大暂态不平衡差流来整定 通常，对发电机完全纵差 K z =0.3~0.5根据《汇编》，按最大外部短路电流下差动保护不误动的条件，确定曲线斜率：最大动作电流：maxmax ⋅⋅=unb rel op I K IaK er cc op unb n I K K K I )3(maxmax ⋅⋅=opK ——非同期分量系数，取1.5～2.0 cc K ——互感器同型系数，取0.5 er K ——互感器误差系数，取0.1 relK ——可靠系数，取1.3～1.5)3(max⋅K I ——最大外部三相短路电流同期分量，发电机出口短路时发电机提供的最大短路电流max⋅res I （最大制动电流）＝)3(max⋅K I ＝66.48KA则曲线斜率为：14.04.30.1)5/15000(664804.32.0)5/15000(66480)1.05.02(5.1max max max =⨯-÷⨯-÷⨯⨯⨯=--=⋅⋅⋅gres q op res I I I I K可确保在最大外部短路时差动保护不误动，但考虑到电流互感器的饱和或其暂态特性畸变的影响，为安全计，宜适当提高制动系数值。
300MW发变组保护定值计算书(G60、T35)

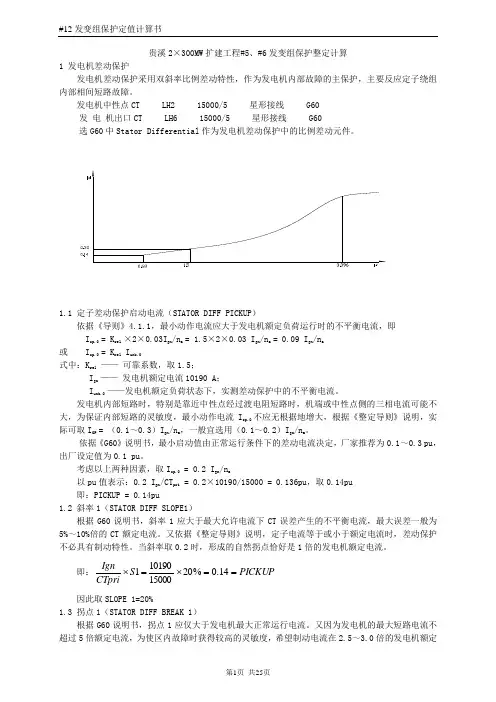

贵溪2×300MW 扩建工程#5、#6发变组保护整定计算1 发电机差动保护发电机差动保护采用双斜率比例差动特性，作为发电机内部故障的主保护，主要反应定子绕组内部相间短路故障。
