水泥厂化验室荧光知识
1简述荧光岗位工作职责?
答：进行荧光分析，协助质量调度做好质量控制工作和班组工作，进行生料配料。
3导致生料成分波动的原因有哪些？应采取哪些措施避免？
答：波动原因：
1原燃材料成分的变化
石灰石成分的波动主要表现在cao和mgo的含量及其杂质的变化。
粉煤灰（或粘土）成分的波动主要表现在SiO2和AI2O3含量的变化，特别是SiO2的影响，对饱和比的影响最大
燃料及其它辅料的波动，煤的灰分含量及煤灰分的成分会影响SiO2和AI2O3的含量变化，其它辅料的影响较小
2各种物料配比的波动
物料配比波动的原因：
工艺设备不能满足配料的要求
（1）破碎工艺的不完备，使物料粒度不均匀或粒度过大
（2）喂料及计量设备精度差，不能有效的控制物料流量
缺乏必要的管理制度
（1）破碎设备不能及时修理和更换
（2）料仓不能定时定量上料
物料水分的波动
（1）由于某种物料水分的变化影引起物料的下料量变化
（2）由于物料水分的变化引起间断性的卡棚料
解决办法：
采用运行可靠，计量准确的配料设备
采用小磨头仓，微机配料时不采用磨头仓，避免不同粒度物料的离析而造成喂料的不均
匀性
严格控制入磨物料的水分，当入磨物料水分过大时，应在入磨前烘干或生料磨头装设小型热风炉，并配合磨未机械抽风，以加速磨内物料水分的蒸发
岗位配料操作人员应加强责任心，努力提高操作水平，做到勤抽查，勤观察，勤调整
4如何利用过程控制的检验数据指导配料？
答：在实际生产中，如检测到得KH值偏高，则查看分析结果中cao是否偏高，如偏高，则相应减少石灰石的参量，若cao不高，则查看sio2是否偏低，若偏低则相应增加砂岩的参量。
5你认为如何控制进厂原、燃材料的质量？
答：尽可能采用同一矿点的石灰石原料，对原料进行预均化堆放处理，对不同含量的原料进行听搭配使用。
6简述KH n、p的物理意义是什么？其计算公式？
答：1.KH:熟料中SiO2被Cao饱和成C3S的程度
2.SM:熟料中硅酸盐矿物与溶剂型矿物的比值
3.IM :熟料中溶剂矿物C3A和C4AF的比值
石灰石饱和系数：y Cao -1.65Al 2O3 O.35Fe2O30.7SO3
KH
2.8SiO2
硅率：SM= 亟铝率：IM二如°3
Al2O3 Fe2O3Fe2O3
8你认为应该如何提高熟料质量？有何好处？
答：稳定配料，稳定煤，稳定生料细度
强度稳定，游离钙含量稳定，安定性好，从而生产的水泥就好了
9叙述荧光分析引起测定结果误差的因素？答：在硅酸盐的X射线分析中，误差主要来源是试样的基体效应及制样技术
1 基体效应：
1）颗粒效应：指粉末中颗粒度，颗粒度分布，颗粒形状及颗粒内部不均匀性引起的物理效应。
受X射线照射时一定体积中的颗粒数量会发生变化，发生的X射线的强度也就会发生变化，从而带来误差。
2）矿物效应：属于物理化学效应的范畴，它是由于物质的化学成分相同，但因结晶条件的不同而使其晶体机构不同，而产生的荧光射线强度不同，从而带来误差。
3）元素间效应：指试样中待测元素之外的元素对待测元素的荧光强度的影响。
2制样过程中的误差来源
1）试样粒度及粒度分布：粉末试样的X射线谱线强度不仅取决于元素浓度还与粉末粒度有关，在同一临界粒度下，射线强度是恒定的，力度大于临界值后，射线强度随粒度增大而减弱，因此样品应均磨细至同一细度。
2）表面光洁度及污染
3）试样片的堆积密度：试样片密度与元素谱线强度成反比
10叙述荧光分析制样、压片、分析的操作过程及注意事项？
答：以水泥为例：称取10.00克试样和0.800克甲基纤维素，倒入水泥专用磨盘，滴加2d 三乙醇胺和酒精的混合物，
放入振动磨，研磨120,将样品清扫出来，倒入压样磨具，进行压样，将压好的样品清扫干
净，放入荧光仪测量口，选择水泥的曲线进行测量。
注意事项：1.将样品倒入磨盘时要内外均匀
2.滴加酒精时，因注意不要多加，要滴在试样上
3.清扫磨盘时应清扫干净，以免影响下次磨样
4.压样时不宜将固定棒打得太紧，压好样后应将轻轻拿出，以免磨损
5.压好的样品外侧不能触碰，还应吹干净
11新型干法水泥生产主要有哪几道工序？我公司设计生产水泥拟定的五组份生料配料用原
料是那几种？有何质量要求?
答（1）两磨一烧：生料的制备，熟料的煅烧，水泥的制成（2）石灰石，砂岩，硫酸渣，磷渣，粉煤灰
⑶ 石灰石cao>45%硅质校正原料的SiO2> 80%铝质校正原料AI2O3》30%铁质校正原料的
Fe2O3>40%
12荧光分析制样时加入硼酸和滴加酒精的作用分别是什么？
答：加入硼酸是为了易于成型，酒精时防止粘附磨盘
13荧光分析仪及其配套设备日常维护包括哪些内容？如何做好荧光分析仪及其配套设备日
常维护工作？
答：1.清洁试样盖
2.检查冷却水位及流量，检查是否漏水，P10气压力及流量，空压机压力，真空度
3.定期检查真空泵油面（3个月），每6个月给真空泵排水，每年更换真空油泵
4更换P10气体时，检查PHD 5根据分析样品情况，定期清洁分光室
15叙述新型干法水泥生产的工艺流程？
16什么是全合格的生料？
答：合理的细度，合理而稳定的化学成分
17何谓X荧光？试述荧光分析的原理？
答：1.当紫外光照射到某些物质上时，这些物质发射出各种颜色和不同强度的可见光，而
当停止照射时，这种光线也随之消失，这种光线称为荧光。
有些物质吸收了比紫外光长得
多的X射线时，发射出比此吸收的X射线的波长稍长的X射线（二次X荧光），这种X 射线称为X荧光。
2.
1）物质是由各种元素组成的，而元素由原子和一定数量的核外电子和原子构成，不同的元素有不同的原子结构
2）当待测样品受到高能X射线（一次X射线）照射时，激发个元素的原子核外电子运动, 同时产生具有元素本身特色的X射线（二次X射线），这种由光引重发光，叫荧光。
不同元素产生的二次X射线的强度和波长各不相同，X荧光仪就是利用这种具有元素本身特征的X射线进行定量定性分析的
3）在已确定一组已标定元素化学浓度的标准样后，分析仪检测其元素X荧光强度，能建立一种线性关系，通过建立各种元素的这种函数关系，就能求出个元素的成分。
C= A0 A| I
C：元素化学浓度
I：元素的X荧光强度
AO:线性在Y轴的截距
AI:线性的斜率
18何为瞬时样？何为连续样？何为平均样？
19简述荧光分析仪在调试过程中的注意事项？
20遇有电气设备着火时，应怎样进行灭火？
答：切断电源，采用二氧化碳灭火器或干粉灭火器灭火，打119报警，通知周围的人员。
21硅酸盐水泥熟料主要化学成分？硅酸盐水泥熟料的矿物组成；写出其计算经验公式？分别叙述
各种矿物的特点。
答：1.氧化钙，二氧化硅，三氧化二铝，三氧化二铁
2.硅酸三钙，硅酸二钙，铝酸三钙，铁铝酸四钙
3. C3S 3.8（3KH -2 SiO2
4.07CaO 7.60SiO2 6.72Al2O3 1.43Fe2O3 2.86SO3
4.硅酸三钙：水化快，早强高，水化热高
硅酸二钙：水化比硅酸三钙较慢，早强低，水化热低，抗水性好
铝酸三钙：水化迅速，早强高，但绝对值不高，水化热高，干缩变形大，脆性大, 耐磨性差，抗硫酸盐性差
铁铝酸四钙：水化速度早期在C3A和C3S之间，但之后不如C3S早期强度类似C3A 后期类似C2S水化热较C3A低，抗冲击性和抗硫酸盐性较好。
22试述过程质量控制在水泥生产过程中的重要性？
23熟料荧光分析结果发现饱和比KH偏低，应如何汇报及处理？
24出磨水泥荧光分析结果发现SO3偏高应如何进行汇报和处理?。
水泥制造企业 X-荧光仪和分解率作业安全规程

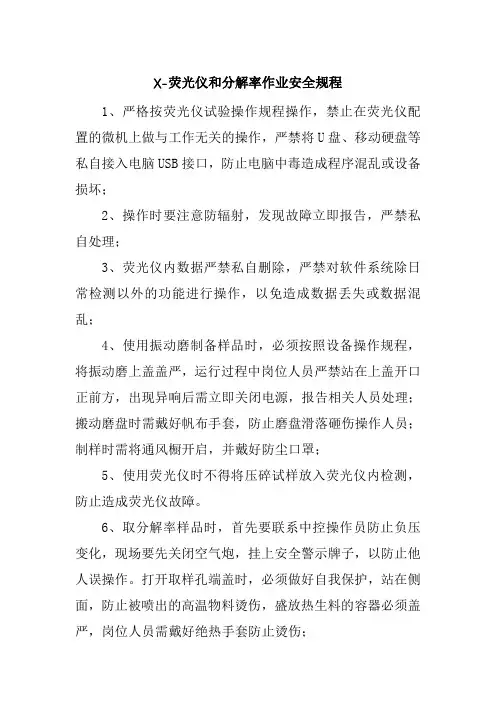

X-荧光仪和分解率作业安全规程
1、严格按荧光仪试验操作规程操作，禁止在荧光仪配置的微机上做与工作无关的操作，严禁将U盘、移动硬盘等私自接入电脑USB接口，防止电脑中毒造成程序混乱或设备损坏；
2、操作时要注意防辐射，发现故障立即报告，严禁私自处理；
3、荧光仪内数据严禁私自删除，严禁对软件系统除日常检测以外的功能进行操作，以免造成数据丢失或数据混乱；
4、使用振动磨制备样品时，必须按照设备操作规程，将振动磨上盖盖严，运行过程中岗位人员严禁站在上盖开口正前方，出现异响后需立即关闭电源，报告相关人员处理；搬动磨盘时需戴好帆布手套，防止磨盘滑落砸伤操作人员；制样时需将通风橱开启，并戴好防尘口罩；
5、使用荧光仪时不得将压碎试样放入荧光仪内检测，防止造成荧光仪故障。
6、取分解率样品时，首先要联系中控操作员防止负压变化，现场要先关闭空气炮，挂上安全警示牌子，以防止他人误操作。
打开取样孔端盖时，必须做好自我保护，站在侧面，防止被喷出的高温物料烫伤，盛放热生料的容器必须盖严，岗位人员需戴好绝热手套防止烫伤；。

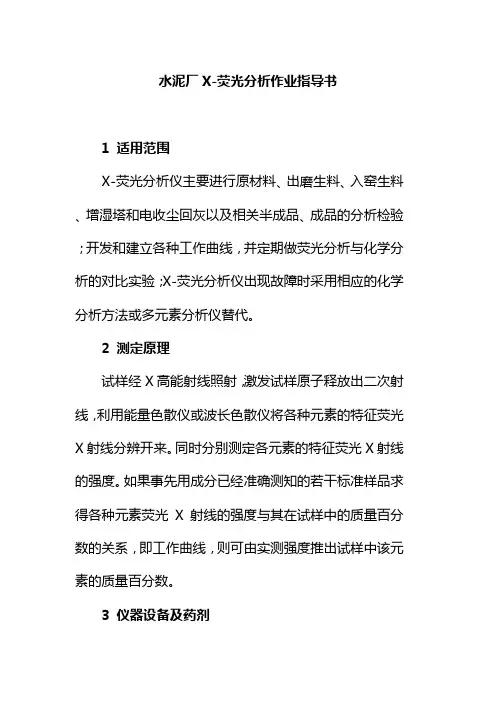

水泥厂X荧光分析作业指导书
水泥厂X-荧光分析作业指导书1 适用范围X-荧光分析仪主要进行原材料、出磨生料、入窑生料、增湿塔和电收尘回灰以及相关半成品、成品的分析检验；开发和建立各种工作曲线，并定期做荧光分析与化学分析的对比实验；X-荧光分析仪出现故障时采用相应的化学分析方法或多元素分析仪替代。
2 测定原理试样经X高能射线照射，激发试样原子释放出二次射线，利用能量色散仪或波长色散仪将各种元素的特征荧光X射线分辨开来。
同时分别测定各元素的特征荧光X 射线的强度。
如果事先用成分已经准确测知的若干标准样品求得各种元素荧光X射线的强度与其在试样中的质量百分数的关系，即工作曲线，则可由实测强度推出试样中该元素的质量百分数。
3 仪器设备及药剂3.1 Venus-200型X-荧光分析仪和计算机3.2 专用振动磨3.3 压片机、配套模具及Ф38mm钢环3.4 最大称量100克，感量为0.1克的托盘天平3.5 添加剂：酒精、石蜡、硬脂酸、三乙醇胺等3.6 吸尘器、样品勺、毛刷3.7 氩甲烷气体（P10气体）4 操作程序4.1 测定意义准确的测定原材料、出磨生料和入窑生料的化学成分便于及时调整生料配比，为提高水泥熟料的煅烧质量创造良好条件。
4.2 工作曲线和样品编号4.2.1 工作曲线石灰石分析曲线：CXQLS—Shs—1粉煤灰分析曲线：CXQLS—Fmh—1硫酸渣分析曲线：CXQLS—Lsz—1粘土分析曲线：CXQLS—Nt—1生料分析曲线：CXQLS—Raw—-1熟料分析曲线: CXQLS—Clinker—14.2.2 样品编号：石灰石编号：“S”＋“当月月份”＋“当日日期”＋“时间”粉煤灰编号：“F”＋“当月月份”＋“当日日期”＋“时间”硫酸渣编号：“L”＋“当月月份”＋“当日日期”＋“时间”镍渣编号：“T”＋“当月月份”＋“当日日期”＋“时间”粘土编号：“N”＋“当月月份”＋“当日日期”＋“时间”出磨生料编号：“Ro”＋“当月月份”＋“当日日期”＋“时间”入窑生料编号：“Ri”＋“当月月份”＋“当日日期”＋“时间”熟料编号：“C”＋“当月月份”＋“当日日期”＋“时间”注意：a、按以上要求输入编号时，应严格区分字母大小写。
x射线荧光光谱法在水泥生料检测中的应用
x射线荧光光谱法在水泥生料检测中的应用X射线荧光光谱法（XRF）是一种常用的材料成分分析方法，其在水泥生料检测中也有着广泛的应用。
以下是关于X射线荧光光谱法在水泥生料检测中应用的1000字介绍。
一、水泥生料概述水泥生料是水泥生产中的原材料，主要由钙质原料、硅质原料、铁质原料以及少量辅助性原料组成。
这些原材料按照一定的比例混合，经过粉磨后得到生料。
生料的化学成分和矿物组成对水泥的品质有着重要影响。
因此，对水泥生料进行准确的成分分析是保证水泥质量的关键环节。
二、X射线荧光光谱法基本原理X射线荧光光谱法是一种基于X射线照射样品，使样品中的原子或分子发生荧光发射，从而进行成分分析的方法。
当X 射线照射样品时，样品中的原子或分子会吸收部分X射线能量，并从基态跃迁到激发态。
当这些原子或分子从激发态返回到基态时，会发射出特征性的荧光X射线。
这些荧光X射线的波长或能量与被照射的原子或分子的种类和数目有关。
通过测量这些荧光X射线的波长或能量，可以确定样品中的元素种类和含量。
三、X射线荧光光谱法在水泥生料检测中的应用1.元素分析：X射线荧光光谱法可以快速准确地测定水泥生料中的多种元素，如硅（Si）、铝（Al）、钙（Ca）、铁（Fe）、镁（Mg）等。
通过对这些元素的含量进行精确分析，可以了解生料的化学成分和矿物组成，从而判断生料的质量和稳定性。
2.含量检测：X射线荧光光谱法可以测定水泥生料中各元素的含量。
通过对不同元素含量的分析，可以了解各原材料的比例和配合情况，从而控制生料的配方和生产过程。
此外，对于一些微量元素如铅（Pb）、汞（Hg）等，X射线荧光光谱法也能够进行准确测定，有助于保障水泥产品的环保性能。
3.过程控制：在水泥生产过程中，需要对生料的成分进行实时监测和控制。
X射线荧光光谱法具有快速、准确和在线检测的特点，可以实时反馈生料的成分信息，帮助操作人员及时调整生产参数，确保生产过程的稳定性和产品质量的可控性。
水泥企业化验室X荧光分析作业指导书
水泥企业化验室X荧光分析作业指导书一、检验设备与仪器托盘天平，样品粉碎机，supreme8000型荧光分析仪，压片模具，半自动压样机，洗耳球。
二、编号方法1、在进行荧光分析时，要求样品按如下格式进行要求样品按如下格式进行编号：岀磨生料“RO+时间”、入窑生料“RI+时间”。
2、工作曲线，生料分析曲线：“yaobaishengliao”，熟料分析曲线：“yaobaishuliao”。
三、目的与范围目的：负责检测岀磨和入窑生料的各种半成品的化学成分分析，并及时地上报。
范围：适用于生料、熟料的全分析、半成品的分析。
四、操作过程1、生料的操作过程称取混匀缩分好的式样30g，置于干燥洁净的碳化钨磨盘内，魔环内外都应放料，（换外侧应多放料），向料中加三乙醇胺2滴，里外各一滴盖上盘盖，放入震动磨中，卡好磨盘，合上箱盖并压实，将旋转开关拧向左侧（此时电源指示灯亮），启动绿色按钮开始粉碎，粉碎时间150s后自动停止后。
取出磨盘，从磨盘中的样品里取出8g，倒入已放好的压片模具中进行压片，按“启动”按钮后，加压20s后自动停止，取出模具，拿出样环，用洗耳球吹掉鸦片表面上的残余细分，放进荧光分析仪1#位置，输入名称选好曲线进行测量。
2、熟料的操作过程称取试样15g置于磨盘内，磨盘内外都应放入式样，加入无水乙醇2滴，魔环内外各一滴，盖上磨盖，放入震动磨内，卡好磨盘，合上箱盖并压紧，将旋转开关拧向左侧（此时电源灯亮），启动绿色按钮开始粉碎，粉碎时间150s后自动停止，取出磨盘，称取均匀试样8g，放好的压片模具中，在表面均匀覆盖一层硼酸（约2.4g），装好模具放入压片机上，启动“自动”按钮后开始加压，20s后自动停止，取出压片，用洗耳球吹掉压片表面上的残余细分，放进荧光分析仪1#位置，输入名称，选择“yaobaishuliao”曲线进行测量。
五、制备样品注意事项1、没做完一个样品必须将磨盘擦拭干净，压片模具保持干燥洁净，以免残留的样品影响下一个样品的分析结果，必要时用酒精或标准沙清洗磨盘器具。
XRF基础知识-水泥
2016/9/18
X射线是什么？
• 1895 年由德国科学家伦琴( W.C.Roentgen) 发现X射线 • X射线是 电磁辐射，具有波、粒二象性 • 波长：0.01nm__10nm • 能量：124keV__0.124keV
g -rays 0.001
2016/9/18
X-rays
0.01 0.1 1.0 10.0
2016/9/18
鼠标点quantitative program(定 量分析程序)，
• 确定分析时间。存盘后退出。
2016/9/18
标样浓度
• 选择分析方法(rock)名称， 将标样名称加 入，并输入标样各组分浓度。
2016/9/18
校正曲线的制定
2016/9/18
2016/9/18
.鼠标点channels(道)
• 通常化合物选定后，进入道参数可以见 到软件给出的参数。选择所用分析线 (line)，均为Ka，kV和mA设置为50kV、 50mA，晶体和滤光片，angle(2)、分析 时间、PHD(脉冲高度分析器)在 MONITOR一档中选择MONITOR。这些 参数的选择可参考附录1。或按软件所推 荐的条件进行测量。
2016/9/18
X 射线波长范围及波长与能量转换公式
• 常规XRS 0.01 nm (92U Kα) ～ 2 nm (9F Kα) • 超软XRS 1 nm (12Mg Kα) ～ 10 nm (4Be Kα) • λand E: 1.23981 λ(nm) = E (keV ) hc
E
E (keV) =
2016/9/18
X射线荧光光谱可做那些工作?
• • • • 可对某些样品进行化学态分析： 铝配位 硅的桥氧和端氧键 价态
水泥熟料化学组成检测运用X射线荧光光谱仪测定方法
水泥熟料化学组成检测运用X射线荧光光谱仪测定方法摘要：文章介绍了水泥熟料化学组成检测方法，主要包括样品制备、仪器设置、样品测量和分析结果等步骤。
水泥熟料是水泥生产的重要原料，其化学组成直接影响水泥的质量和性能。
通过X射线荧光光谱仪的检测方法，可以准确测定水泥熟料中各种元素的含量，为水泥生产和应用提供有价值的参考依据。
关键词：水泥熟料；X射线荧光光谱仪；测定方法水泥作为建筑材料的重要组成部分，其品质和性能对建筑工程的安全和耐久性具有重要影响。
水泥的质量和性能与其化学组成密切相关，而水泥熟料作为水泥生产的主要原料之一，其化学组成直接影响水泥的质量和性能。
因此，准确测定水泥熟料的化学组成是评估水泥品质和性能的关键步骤之一。
一、X射线荧光光谱仪检测方法X射线荧光光谱仪是一种常见的化学元素分析仪器，可用于分析各种材料的化学成分。
它通过照射样品并收集样品所辐射出的荧光光谱，来测定样品中各元素的含量。
X射线荧光光谱仪检测方法的步骤通常包括样品制备、仪器设置、样品测量和分析结果等。
在样品制备阶段，需要将样品磨成粉末并筛选出合适的颗粒大小。
在仪器设置阶段，需要选择合适的X射线源和荧光探测器，并进行仪器的设置和校准。
在样品测量阶段，将样品放置于样品台上并启动仪器进行测量，测量时间根据样品的性质和目标元素的含量而定。
在分析结果阶段，通过分析软件对测量结果进行分析和解释，并根据分析结果计算出各元素的含量，并进行质量控制和误差分析。
需要注意的是，进行X射线荧光光谱仪检测时，应遵循操作指南进行操作，确保测量结果的准确性和可靠性。
二、水泥熟料化学组成检测中X射线荧光光谱仪的应用1.样品制备在进行水泥熟料化学组成检测时，样品制备是非常重要的步骤。
正确的样品制备可以确保测量结果的准确性和可靠性。
首先，需要从水泥熟料中取出适量的样品。
然后，将样品磨成粉末并通过筛子筛选出适当的颗粒大小。
通常情况下，所选取的颗粒大小应为小于45微米的细粉。
X射线荧光分析在水泥工业中的多种应用技术
偏 硼 酸铿 或 两 者 的 混 合物 ) 在
10 5
0 5
度
的 温 度 下 烘干 一 小时
以 脱 去 溶 剂 中 的 附着 水
;
,
同 时 烘 干 标 准 样 品 (一 般样 品 烘 干 温 度 在
,
吨
,
水泥 和
熟 料 无 需烘干
称量
,
,
但 应做 烧 失量 矫 正 )
第三进 行 融 片制备
将 样 品 和 溶 剂按
,
结 构等变 化 较 频 繁 易
。
,
并 且 熟 料 质 量 也 是 水 泥 生 产控 制 中的 重 中之 重
, ,
必 须 保 证 分 析结 果 的 准 确
。
当 对 比 数 据 出现 偏 差 时 及 时 查 明 原 因 调 整 粉 磨 工 作 曲线
即 对 t匕 可
,
确 保 对 比 数据 一 致
,
其 它 物料 每 个 月 进 行 一 次
,
1: 5
的 比 例 在 铂金 柑锅 内进 行
,
称量 精 度 应 达到 万分 之 一 的 标 准 (称 量 时 应 做 烧 失量补 偿 )
,
然 后 充 分搅 拌均 匀
对 标 准 样 品 进行 核对
,
在 高频 融 样 机上
,
进 行 熔 融并浇 筑 成 型
所 有 样 品 均 按 此操 作 步 骤 进行 制 样
。
另 外 当 原 料 品 位 出现 大 幅 波动
,
、
或 者 改 变 了 原料 品 种
,
也 需要 进 行 对 比
,
利 用 上 述控 制 办 法
能够 保 证分 析结果 的准确
X射线荧光仪在水泥生产过程中的一套监控方法
6
DXC 2008
如何获得可靠的分析结果 之一
一台稳定的仪器
7
DXC 2008
JC/T 1082-2008 仪器的精密度和稳定性
精密度 以谱线强度的变异系数来表示
• CaO： <0.15％ • SiO2：<0.4% • SO3： <2.0%
稳定性 以谱线强度的极差来表示
• CaO： <0. 5％ • SiO2：<1.5% • SO3： <5.0%
X射线荧光仪在水泥生产过 程中的一套监控方法
水泥行业的分析要求
原料
• 石灰石 • 粘土 • 矾土 • 铁矿 • 砂岩 • 石膏 • 矿渣、粉煤灰等
过程产品
• 生料 • 熟料
成品
• 各种牌号的水泥
2
DXC 2008
XRF在水泥生产过程中的应用
进厂原料（石灰 石、粘土等）
（生料) (mixing, milling)
欧盟标准 EN196-2《水泥试验方法 第二部分：水泥的化学分析》
4
DXC 2008
Bruker AXS 针对水泥行业的特殊解决方案
三款最新型号的X射线荧光光谱仪 S8 Tiger X射线荧光光谱仪（波谱，顺序道） S8 Lion X射线荧光光谱仪 （波谱，多道仪） S2 Ranger LE （能谱，可以分析C、O、F等轻元素）
CEM-Quant建议：不要用化学试剂或进厂原料混合来制备二级标准样品
35
DXC 2008
如何制备一系列可靠的校准样品 合适的制样设备和制样程序
制样的原则：
• 样品要研磨到足够细，以研磨的量和时间来控制粒度，而不是用筛子来控制 • 样品不粘磨盘，或尽量少粘磨盘 • 制样精密度好
X射线荧光在水泥分析中的应用
0.0104 0.129
0.0880 0.018
0.031
16
SiO2分析结果
########
Philips Analytical
Calibration details for SiO2 in RM
道: Si
Matrix modCella:ssic
模式: C=D+E.R.M
背景:
1
Standards:
44体积效应volumeeffect对x射线荧光强度的影响铁及其氧化物中fek强相对强度和临厚度数据fefeofe铁的浓度100778725700fek相对强度10095795595fek临界厚度cm10313623127227745化合物不同导致荧光产额不同化合物实验值理论值krause1理论值broll2br06180630kbr07240011kbro0536001300884088008860028ki09830026kio0990002846化学位移的影响47化学位移对分析结果的影响不同矿物由于待测元素的价态配位及晶体结构差异而使特征x射线能量发生位移如s22角度相差011度可用来分析水泥中2和so48颗粒度效应49mgalsicafe901817533855631261117622225933351801827432777643614112186218659342824018345322056439141121332184455343133001832131764645826112285217973934964300
13
SiO2和Al2O3二元体系元素间吸收增强效应
14
元素间存在吸收增强效应
A、从表1看元素间存在吸收增强效应， Z+1元素均可激发Z元素，现以XRF分析 专用系列水泥生料(GSB 08-1110-1999)为 对象用MagiX分析结果为例说明问题。
水泥荧光分析技术总结汇报
水泥荧光分析技术总结汇报水泥荧光分析技术是一种非常重要的分析技术，在水泥生产和质量控制中起着关键作用。
该技术利用荧光原理，通过荧光光谱仪和相关仪器设备对水泥样品进行分析，从而得出关于水泥成分和质量的相关信息。
本文旨在对水泥荧光分析技术进行总结和汇报，以便更好地了解和应用该技术。
水泥荧光分析技术主要通过荧光光谱仪来获取水泥样品的荧光光谱信息。
荧光光谱仪是一种可以测量物质荧光光谱的仪器，具有高灵敏度、高分辨率和高精确度等特点。
在水泥荧光分析中，荧光光谱仪可以对水泥样品中的元素和化合物进行分析和检测，从而得出关于水泥成分和质量的相关信息。
水泥荧光分析技术可以应用于水泥生产中的多个环节，包括原材料的分析、生产过程的监控和产品的质量控制等。
在原材料分析中，可以通过荧光分析技术对原材料中的主要成分进行快速准确的测定，以确保生产过程中的原材料质量稳定。
在生产过程的监控中，可以通过荧光分析技术对生产过程中的关键参数进行实时监测和控制，以提高生产效率和产品质量。
在产品质量控制中，可以通过荧光分析技术对成品水泥进行成分分析和质量评估，以确保产品符合相关规定和标准。
在水泥荧光分析技术的应用中，还需要注意一些技术要点和难点。
首先，样品的制备和处理是影响分析结果的重要环节。
样品的制备应遵循严格的操作规程，确保样品的代表性和一致性。
其次，仪器的选择和操作也很关键。
不同的荧光光谱仪具有不同的性能和特点，应根据具体需要选择合适的仪器。
在仪器操作中，应注意操作规范，以确保数据的准确性和可靠性。
此外，还需要对分析结果进行数据处理和解释。
对于水泥样品的荧光光谱信息，可以通过比对标准样品和参考文献等方式进行定性和定量分析。
总之，水泥荧光分析技术是一种非常重要的分析技术，对水泥生产和质量控制起着关键作用。
通过荧光光谱仪等仪器设备可以对水泥样品进行分析和检测，从而得出关于水泥成分和质量的相关信息。
该技术可以应用于水泥生产的多个环节，包括原材料的分析、生产过程的监控和产品的质量控制等。
