机房空调上送风、下送风、水平送风优缺点比较
上送风和下送风机房精密空调的区别
上送风和下送风机房精密空调的区别机房精密空调的送风和回风方式有多种，上送风、下送风、上回风、下回风等，针对不同的机房环境和设备要求选择不同的送风方式，来保障机房稳定高效的运行，机房专用空调机送风形式有上送风和下送风。
什么是上送风精密空调？上送风系统在机房顶部安装散风口，冷风从出风口排出对机房内制冷，这种送风方式由于冷风先与空气混合，影响制冷效果，一般适合用在小型机房或是散热量小的机房一般也采用将天花板以上作为静压箱来处理，当有的用户需要接风管是时候，我们希望风管不宜过长，应保证静压消耗小于75Pa，如确实需要较长风管，考虑采用增压风机系统来弥补。
什么是下送风精密空调？下送风在地板上开孔，将地板下作为一个静压箱，在机架下方装有出风口，使经过空气调节的较低温度气体自下而上流过程控机架，将热量带走，精密空调冷风向下排出，将冷风送向机房内设备达到制冷，从而保证程控机在一个适宜的环境温度下工作。
上送风方式的优点：（1）因为通信设备是上走线方式，机房内没设活动地板，空调机组所需加湿给水管、凝结水排管均为明布置，一旦有漏水现象，能快速发现，及时排除，消除引起机房不安全的因素。
（2）机房内没有活动地板，不易积灰，即使房间有灰尘，清理打扫很方便，从而使空调机组的过滤网使用时间长，减少维护管理的工作量。
（3）对于程控交换机房，通信设备一般多是分期分批，逐步安装的，空调设备也是与通信设备同步分批安装，通信电缆上走线的机房有利于空调设备加湿给水管、凝结水排水管的扩容建设。
上送风方式的缺点：（1）上送风的空调送风方式是由机房的上部送到通信设备，与热空气交换后，从机房的下部回到空调机组内。
机房的送风气流组织与空气流动特性相矛盾，从而使得房间最下部温度偏高，不利于通信设备的运行。
（2）根据机房的大小，空调机组送风距离的长短，空调上送风具体形式有所不同。
需要送风距离较短时，可以用消音送风帽的风口直接送到机房内，机房内的气流组织为上侧送风下侧回风方式。
精密空调下送风与上送风有什么区别
精密空调下送风与上送风有什么区别机房精密空调的送风和回风方式有多种，上送风、下送风、上回风、下回风等，针对不同的机房环境和设备要求选择不同的送风方式，来保障机房稳定高效的运行，机房专用空调机送风形式有上送风和下送风。
什么是下送风精密空调？下送风在地板上开孔，将地板下作为一个静压箱，在机架下方装有出风口，使经过空气调节的较低温度气体自下而上流过程控机架，将热量带走，精密空调冷风向下排出，将冷风送向机房内设备达到制冷，从而保证程控机在一个适宜的环境温度下工作。
什么是上送风精密空调？上送风系统与下送风送风方式相反，在机房顶部安装散风口，冷风从出风口排出对机房内制冷，这种送风方式由于冷风先与空气混合，影响制冷效果，一般适合用在小型机房或是散热量小的机房一般也采用将天花板以上作为静压箱来处理，当有的用户需要接风管是时候，我们希望风管不宜过长，应保证静压消耗小于75Pa，如确实需要较长风管，考虑采用增压风机系统来弥补。
机房精密空调上下送风的区别下送风方式的优点（1）下送风方式是将低温空气直接从底部送到通信设备内，吸收通信设备的热量后，从机房顶部回到空调机组顶部。
空调风流动方向与空气特性相一致，容易得到好的空调效果。
（2）地板下的空间比风管断面的面积要大许多，这就形成了静压箱，因此下送风方式送风均匀，整个机房区域的温差小。
（3）因为送风是在活动地板内，从而使下风的距离与上送风方式在同等条件下，所需的送风风压低，空调设备和送风噪声相对会低一些。
（4）单从空调专业的角度出发，下送风方式不需送风风管和送风口，对于设计施工来说，相对简单方便，空调设备的摆放就可以灵活的进行调整。
由于下送风将通信工艺所需的各类管线，空调专业的管线均隐藏在活动地板内，从而使得通信机房内显得整齐美观。
仅从空调专业投资来说，相对上送风而言投资会低一点。
下送风方式的缺点（1）因为活动地板主要是给通信设备布置各类通信管线用的，一些建设单位从减少消防保护区、降低气体灭火系统投资方面考虑，活动地板的净高度不到400 ｍｍ，一般在工程初期时通信设备少，管线少，且开始管线的布置也是整齐有序，能保证有足够的空间给空调送风用，随着工程的不断扩容，设备管线愈来愈多，加上后期的施工也是怎样省事怎样做，从而无法保证空调送风所需的足够面积，从而影响空调效果。
机房设计 上下走线的利弊
在各类机房中，综合布线系统的铺设位置分上走线和下走线两大类，所谓上走线，是指线缆采用铺设再高于设备高度的空间中，而下走线则铺设在架空地板下，这与设备的上进线和下进线说的是两件事。
提到综合布线系统的铺设位置，在机房设计时涉及的因素很多，如：机房空间的宽松程度（在中国，有许多机房的空间是比较富裕的，也不受到成本核算的压力）、机房设备（包括服务器的进线方向等等）、强电线缆的铺设位置、空调风路和机架/机柜的造型/功能等等。
在机房中，最多的线缆分属两大系列：强电和弱电，而弱电中又以综合布线为主。
以往，机房布线设计大多将强电和弱电全部铺设在架空地板下，以求今后调整方便。
自2002年海南机房大火后，经查认为强电下走线具有起火的隐患（例如：当空调漏水时，可能会引起短路，产生火花，造成起火）。
为此，电信系统进行了为期数年的大规模机房整治，以命令方式将原下走线的强电线路全部“搬迁”为上走线。
在计算机机房中，上走线方式也逐渐为人们所接受。
对于机房空调而言，分侧送风和下送风两大类，而安装有架空地板时，多数机房采用的是下送风方式，它使架空地板与真地之间形成了风的传送通道，让冷风可以从设备的侧下方送入设备前方的冷走廊，使用风扇将设备加热后的风送到设备后方的热走廊，最终回到空调机中制冷。
由于架空地板下是空调系统的传输通道，因此当弱电采用下走线方式时，就会形成“风阻”，造成风的传送阻力加大。
因此，强电线缆、弱电线缆可以形成三种常见的组合：•强电和弱电全部采用下走线。
这时，强电与弱电只能从机房的两边以叉齿结构交叉安装桥架，并仔细分析风道的走向，尽量减少对风的阻力。
同时，由于强电线缆离地面比较近，在设计上需防范空调漏水可能带来的影响，当然还应防范人为造成的强电线缆损伤。
•强电和弱电全部采用上走线。
强电和弱电全部采用上走线时，在空间需要形成多层桥架，因为强电与弱电最好不要铺设在同一根桥架中（移动公司的基站除外），以免引入电磁干扰。
全部上走线的前提是对机房的层高有所要求，另外，由于弱电系统的线缆经常需要调整，上走线时尽管不需要打开架空地板，但仍然存在着线缆维护和调整的工作难度。

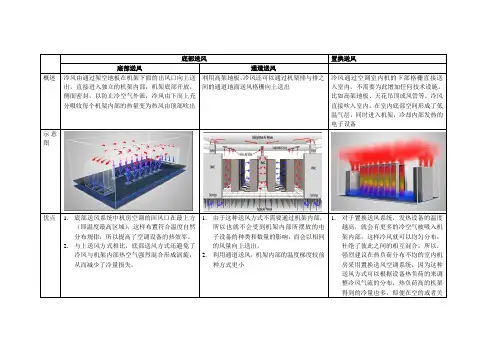

送回风方式的优缺点
1.由于这种送风方式不需要通过机架内部，
所以也就不会受到机架内部所摆放的电子设备的种类和数量的影响，而会以相同的风量向上送出。
2.利用通道送风，机架内部的温度梯度较前
南京大学物理系微结构国家级实验室项目，如果只从大冷量密度来看，不考虑节能的情况下，可以采用底部送风的通道送风或者置换送风都能达到不错的效果，但是现在实验室内已经加装了防静电地板，地板下的高度是300mm。
如果不是高冷量密度的机房，比方说冷量密度是400W/m2,地板下高度是300mm应该刚好够用。
但是本实验室内的服务器是热流密度最高的刀片式服务器，冷量密度达到4000 W/m2,选用两台阿尔西机房专用空调CYBERCOOL74E2S9机组，IDC机房内的最大特点是只有显热而很少有潜热，所以采用大风量小焓差的理念，两台机房空调的风量为22500 m3/h*2=45000 m3/h, 地板下迎风截面积为2.16 m2,地板下风速为45000/3600/ 2.16=5.79m/s, 这个数值的前提是地板下无任何桥架等东西占用地板下空间，现在桥架大概为100 mm高，地板下风速有可能会达到8.68 m/s，机房设计规范规定，地板下风速最大不能超过3m/s，风速过大，地板不能形成静压箱，地板风口出
风会非常不均匀，且噪音会很大。
所以本实验室项目非常不适合采用底部通道送风的方式。
机柜送风方式介绍
IDC机房送、回风方式及形式介绍目前，数据中心功率密度越来越高，机房内单位面积发热量较大，由于机房的环境条件对内部设备的运行稳定性、寿命、故障率影响很大，因此，保证机房具有良好的空调效果越来越重要。
根据数据中心布线方式的不同，机房内的空调气流组织形式也相应分成下送上回风和上送下侧回风式两类，即通常说的下送风和上送风方式。
本文主要介绍下送风方式的几种形式，仅供参考。
一、IDC机房送、回风方式类型IDC机房送风万式主要有两种：上送风和下送风。
1、上送风方式下送风方式是在机房空调机组底部做一支架，支架高度与机房的活动地板高度相同。
经过空调机组处理过的低温空气，从空调机底部送到活动地板内，利用活动地板形成的空间作为一个静压箱，然后通过设备底部、风口地板，进入机房和设备内，带走设备和机房的热量，通过机房上部空间回到空调机组内，进行冷却降温处理，再循环使用。
2、下送风方式下送风万式为:上送风方式是把空调机组处理过的低温空气通过送风口送到通信设备上部，带走通信设备和机房的热量，通过机房下部空间回到空调机组内，进行冷却降温处理，再循环使用。
二、哪种送风方式更适合于IDC机房下送风方式是将低温空气直接从架空地板下送到机房或机架内，吸收设备的热量后，从机房顶部回风。
这种方式下，冷、热风流动方向与空气特性相一致。
冷、热风可以自然分离，容易得到好的制冷效果。
而上送风方式，冷空气往下沉，热空气往上升，容易发生冷、热空气掺混，影响制冷效率。
另外，地板下的空间比风管断面的面积要大许多，这就形成了静压箱，因此下送风方式送风均匀，整个机房区域的温差小。
综上所述，下送风方式比上送风方式的制冷效果更好。
IDC机房由于其发热量大，一般认为下送风方式比较适合。
三、下送风方式对布线有何要求?对于下送风万式，如果采用在架空地板下走线的万式进行布线，并且布线杂乱，会阻挡气流从下方往机房里送。
如果空调采用下送风，则最好采用上走线方式。
如果无法采用上走线方式，也要将架空地板下的线缆用管道收纳，排列整齐，避免阻挡出风口。
通信机房空调送风方式分析
（3）加强对工作人员的管理。
供水系统中阀门的部分故障是由于工作人员使用不当引起的。
针对这种情况，加强对工作人员的管理，包括阀门安装、阀门使用以及后期对阀门的维护工作，加强对工作人员的岗前培训和定期考核，降低因为工作失误出现的故障。
加强对供水系统的管理，可以使供水系统运行的更加稳定，阀门故障也会减少。
4结束语从供水系统运行过程中阀门故障原因以及故障类型，看出阀门故障容易出现，一旦出现，就会产生不良的后果。
相关部门需要根据故障原因并分析故障类型解决故障，通过定期巡查和对阀门的日常养护延长阀门的使用寿命，实现阀门功能的最大化，维护供水系统的运行情况，保证我国供水安全。
参考文献［1］邵宏，曹徐齐，阮辰旼.面向保障未来稳定的供水能力———供水服务的经验与挑战：东京都供水历史和现状［J］.净水技术，2018（12）：5-10.［2］薛峰.城镇供水管网漏损控制及分区计量管理［J］.节能，2018，37（12）：102-104.［3］曾祥，胡铁松，王敬，王欣，汪琴.并联供水水库联合调度规则最优性条件研究Ⅰ：理论分析［J］.水利学报，2018（12）：1-8.［4］赵晓鹏.加快供水管网改造与优化措施探讨［J］.科学技术创新，2018（34）：132-133.［5］张福明，李威，王艳苹，许文丽.采用PLC控制的恒压供水系统设计的研究［J］.农村经济与科技，2018，29（22）：287，289.［6］张健.城市供水干线阀门故障分析及预防措施［J］.酒钢科技，2017（3）：76-80.［7］陈晓晶.关于供水管网中阀门使用问题的研讨［J］.科技创新与应用，2017（10）：195.［8］张富渊，黄永深.阀门的常见故障及维修策略探析［J］.科技创新与应用，2015（23）：142.〔编辑毕来金〕通信机房空调送风方式分析高赛英(宝钢工程技术集团有限公司,上海201900)摘要：分析研究通信机房空调上送风与下送风方式的利弊,根据实际情况及发展需求提出优化措施。
数据中心机房上送风空调气流组织及运行模式分析
数据中心机房上送风空调气流组织及运行模式分析摘要：在信息时代下，计算机运行得越来越快，整体上的集成度也越来越高。
当前国内外都在中心数据机房内，统一集中放置数据设备，所以机房内部的经济性、现实意义、能源消耗密度都相当高。
所以，这样的机房常常会出现温度过高问题，相应的空调整体气流组织存在不合理，总的运行效果也不甚理想，甚至危及机房的安全性。
基于此，本文以某机房为背景，主要分析上送风空调及其气流组织、整体运行模式，仅供参考。
关键词：数据中心；气流组织；上送风空调；运行模式在数据中心机房，主要提供信息化服务，集中放置、运行数据设备。
在数据中心机房剧增的背景下，机房能耗日益增加，相应的单台机柜总的容量也变得更大。
所以，机柜需要进一步提升散热效果，传统精密空调现已不能达到单机柜高密度功耗方面的要求。
而上送风空调体系，充分集成了节能技术，还利用了自然冷源，并且优化了气流组织，改善了运行模式，令空调运行效率更高，达到数据中心机房的温度要求。
一、数据中心机房专用上送风空调目前，上送风空调以其建设投资少、周期短等优势，获得了很广泛的应用。
在中心数据机房，一般空间紧闭、机架高大、设备发热量大、位置固定等。
所以，在机房室内，经常会固定上送风空调机及其出风口。
但出口往往风速较大，会出现一种独特的气流稳态场。
当机房内确定机架、空调机的安装地方后，就形成了气流场，且难以再改变。
在部分局部区域，往往并不利于气流场，相应的冷量输送也很少，以至于局部温度急剧升高。
所以，应注意灵活调整开启空调机的状态，以改善气流场的稳态方式。
根据开启后的最佳气流场，从各局部实际出发，来选择上送风空调日常的运行模式。
通过重点监测空调运行用能情况，来有效降低整体能耗。
现阶段，空调专业人员往往仅参与初始调试空调状态。
广大维护人员也大多是电子专业工作人员，甚少了解流体、传热等方面的知识，缺乏气流组织的认知，常常凭经验来选用运行模式，随意开启空调机、随机选择运行模式，以至于增大制冷量、延长开启时间，常常违规调低设定温度，或上报主管部门申请增设空调机。
【最新精选】apc行级空调介绍
1. 机房制冷分析1)IT设备对于运行环境的要求查看主流的机架式服务器，我们可以发现IT设备对于运行环境的要求是比较宽的，例如：运行温度范围5－35度，运行相对湿度范围最大10－90%无冷凝，电压范围是90-264V，47-63HZ。
不同的设备有不同的具体要求。
同时也提出建议，比如，温度超过30度可能会引起可用性降低。
海拔高度每上升300米，温度范围降低1度。
同时1小时内温度变化范围要求不超过3度。
2)IT设备的气流路径IT设备的散热基本上都采用内部安装轴流风机的风冷模式，而绝大多数的IT设备如机架式服务器都是采用前部吸入冷空气，后部排除热空气的散热路径。
如图个别产品如Cisco机架式交换机要求从侧面进风，侧面排风。
这就要求配备特别的侧送风附件，将前进风变成侧进风。
如APC的侧送风附件SADU。
因此，制冷系统的气流路径设计，必须配合和满足特定的IT设备的要求，一个单一的方案很难完美的解决机房内所有的IT设备的散热要求。
对于特别的IT设备的散热要求必须采用必要的附件或辅助措施。
某些时候需要采取分区布局，分区制冷的模式。
3)风量与发热量KW的关系风机的选择和风道的设计对机架式IT设备来讲是非常重要的。
大部分机架式IT设备内部采用的风机所提供的风量满足温升ΔT=11℃，ΔT为IT设备进出风口的温度差。
而刀片式服务器允许的最大温升ΔT=20℃，部分其他IT设备允许的温升ΔT=15℃。
根据空气的比热，我们可以得到下面的公式：热量(KW)=1.21×ΔT（℃）×风量(m/s)计算得到下面的结果：因此，制冷系统的设计就是按照机柜或机柜排内IT设备的总计发热量提供相应的冷风量。
并保证将需要的冷风量按照合理的路径送入到机柜内。
4)IT设备制冷的真实要求－动态制冷上面我们看到对应于固定的发热量需要提供一个固定的送风量。
但是，IT设备的发热量是在动态变化的，当服务器系统按照用户业务的要求被加载某种应用或计算时，CPU的利用率升高到30－60％（虚拟化技术时甚至可达80％），这个时候服务器的耗电量升高，发热量升高，服务器内部的风扇提高旋转速度以提供更多的冷风量，这就要求制冷系统也要随即提供更多的冷风量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下送风方式的优点ａ）下送风方式是将低温空气直接从底部送到通信设备内，吸收通信设备的热量后，从机房顶部回到空调机组顶部。
空调风流动方向与空气特性相一致，容易得到好的空调效果。
ｂ）地板下的空间比风管断面的面积要大许多，这就形成了静压箱，因此下送风方式送风均匀，整个机房区域的温差小。
ｃ）因为送风是在活动地板内，从而使下风的距离与上送风方式在同等条件下，所需的送风风压低，空调设备和送风噪声相对会低一些。
ｄ）单从空调专业的角度出发，下送风方式不需送风风管和送风口，对于设计施工来说，相对简单方便。
空调设备的摆放就可以灵活的进行调整。
由于下送风将通信工艺所需的各类管线，空调专业的管线均隐藏在活动地板内，从而使得通信机房内显得整齐美观。
仅从空调专业投资来说，相对上送风而言投资会低一点。
1．2下送风方式的缺点ａ）因为活动地板主要是给通信设备布置各类通信管线用的，一些建设单位从减少消防保护区、降低气体灭火系统投资方面考虑，活动地板的净高度不到400ｍｍ，一般在工程初期时通信设备少，管线少，且开始管线的布置也是整齐有序，能保证有足够的空间给空调送风用，随着工程的不断扩容，设备管线愈来愈多，加上后期的施工也是怎样省事怎样做，从而无法保证空调送风所需的足够面积，从而影响空调效果。
ｂ）下送风是由活动地板形成一个大的送风箱，使得通信机房的空调送风远近均匀，所以活动地板好坏直接影响空调效果，由于地板质量不好，或是施工、管理不当都会造成送风短路，未能到达最远处通信设备机架，使得机房内区域温差较大，不利用通信设备正常工作。
因此下送风的空调效果受到活动地板的质量、施工、维护管理多方因素的影响。
ｃ）尽管机房密封性较好，但还是有灰尘进入机房，特别是西北和北部地区风沙较大，灰尘很多，活动地板下面极易藏污纳垢，而且清理很难，如果管理不善，会造成一些部位有灰尘集聚，空调下送风会使灰尘随风进入通信设备，增加设备故障，严重时影响通信设备的正常工作。
ｄ）下送风空调方式的加湿给水管、凝结水排水管都布置在活动地板内，出现问题时不易发现，易造成安全隐患。
这对安全生产是最不利的。
2空调上送风方式
2．1上送风方式的优点ａ）因为通信设备是上走线方式，机房内没设活动地板，空调机组所需加湿给水管、凝结水排管均为明布置，一旦有漏水现象，能快速发现，及时排除，消除引起机房不安全的因素。
ｂ）机房内没有活动地板，不易积灰，即使房间有灰尘，清理打扫很方便，从而使空调机组的过滤网使用时间长，减少维护管理的工作量。
ｃ）对于程控交换机房，通信设备一般多是分期分批，逐步安装的，空调设备也是与通信设备同步分批安装，通信电缆上走线的机房有利于空调设备加湿给水管、凝结水排水管的扩容建设。
2．2上送风方式的缺点ａ）上送风的空调送风方式是由机房的上部送到通信设备，与热空气交换后，从机房的下部回到空调机组内。
机房的送风气流组织与空气流动特性相矛盾，从而使得房间最下部温度偏高，不利于通信设备的运行。
ｂ）根据机房的大小，空调机组送风距离的长短，空调上送风具体形式有所不同。
需要送风距离较短时，可以用消音送风帽的风口直接送到机房内，机房内的气流组织为上侧送风下侧回风方式。
需要送风距离较长时，就需要在机房上部设送风管道，通过空调送风管、送风口把空气送到机房的所需部位，这样，送风管和送风口就需要与设备的各
类走线架、照明灯具进行协调，以免相互打架矛盾，给设计、施工带来一定的工作量。
ｃ）由于上送风方式是直接将风吹到机房内或是用送风管和送风口送到机房，所需送风机的机外余压相对下送风要高，再加上送风没有了活动地板，送风本身的风声也比下送风要高，因此，同样规格的空调机组，上送风型比下送风型噪声要高些。
ｄ）对于进深较大的通信机房，为了空调送风均匀，需要增加送风管，机房上部因通信走线桥架、空调风管、照明灯具等的布置，显得比较杂乱，没有下送风方式机房整齐美观。
(一)下送风和上送风方式的弊端过去的机房专用空调往往采用下送风或上送风两种方式，但随着大功率服务器的出现，上述两种送风方式已无法解决高热量机柜的散热问题，其弊端包括以下几个方面。
1.为保证空调送出的冷量与设备发出的热量有效对流，完成冷热交换，使电子设备工作在规定环境温度和湿度内，需要空调配置较大功率的风机，以保证空调的大风量和高风压，但这是非常不节能的。
2.在大多数下送风机房中，空调送出的冷量往往是自下而上传递的，而
2.2米高的服务器机柜内有多层服务器。
虽然我们希望水平放置的服务器每层都能获得有效的冷却，以保证服务器安全稳定工作，但事实上由于空调送风和服务器内排风扇组成的气流是垂直关系，在没有强制密闭送风通道保证的前提下，很难保证空调送出的冷量能够有效地进入服务器机柜。
而要保证空调送出的冷量能达到
2.2米机柜的上方，就要求空调送出的风速要达到5m/s左右，这样快的风速在传递中需要较大的风压，而与之垂直放置的服务器内的风扇由于风速和风压都较小，因此吸入服务器内的冷量非常有限，对2 kW热量的机柜往往能满足要求，但对4 kW以上热量的机柜，吸入的冷量就远远不能满足冷热对流交换的要求，从而导致机柜局部过热。
如果空调送风速度低于
2.5m/s，那么空调送出的冷量根本无法使机柜
1.5米以上的服务器得到很好的冷却而出现局部过热现象。
3.不论是下送风方式还是上送风方式，都很难使得空调送出的气流在机房内根据机柜的发热量不同而合理分布，这就是高热量机柜出现后机房局部过热的原因。
水平送风解决方案为了消除原送风方式存在的弊端，有效解决高热量机柜散热的问题，一种全新的送风方式和解决高热量机柜散热问题的方法——水平送风方式诞生了，这种送风方式很好地解决了上述难题。
制冷机组是紧密贴紧服务器机柜安装的，而制冷机组送出的冷量是由多个小风扇水平送出的。
由于与服务器机柜紧密安装在一起，水平送出的风和服务器后部安装的排风扇形成一个有效的气流循环，空调的冷量由风扇送出后被服务器吸入，冷量进入服务器后对服务器进行有效的冷却，冷热交换后的气流被排出服务器，最后被空调机吸入，如此往复循环。
只要是空调的制冷量大于服务器的散热量，则必然能使服务器的工作温度达到所要求的环境温度。
这种解决高热量机柜温度的方法刚刚在国内兴起，还没普遍运用，因此大多数用户还没有认识到它的优越性。
实际上这种方案还是一个比较节能的方案，比传统送风方式节能25%左右。
