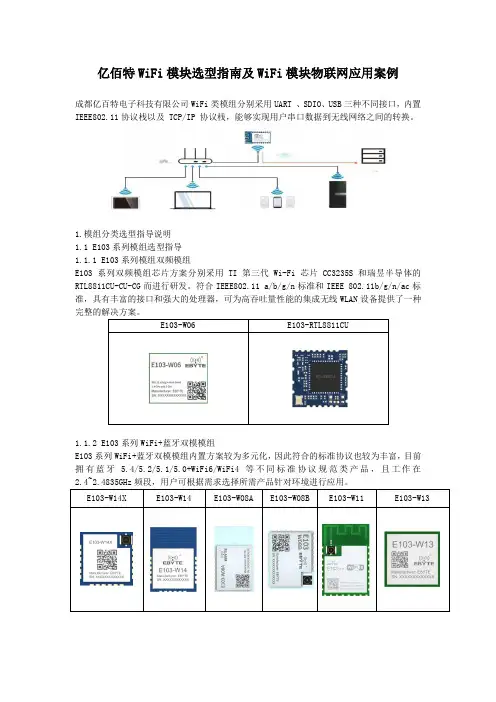

亿佰特WiFi模组选型指南以及WiFi模块应用方案详解
亿佰特WiFi模块选型指南及WiFi模块物联网应用案例成都亿百特电子科技有限公司WiFi类模组分别采用UART 、SDIO、USB三种不同接口，内置IEEE802.11协议栈以及 TCP/IP 协议栈，能够实现用户串口数据到无线网络之间的转换。
1.模组分类选型指导说明1.1 E103系列模组选型指导1.1.1 E103系列模组双频模组E103系列双频模组芯片方案分别采用TI第三代Wi-Fi芯片CC3235S和瑞昱半导体的RTL8811CU-CU-CG而进行研发。
符合IEEE802.11 a/b/g/n标准和IEEE 802.11b/g/n/ac标准，具有丰富的接口和强大的处理器，可为高吞吐量性能的集成无线WLAN设备提供了一种E103-W06 E103-RTL8811CU1.1.2 E103系列WiFi+蓝牙双模模组E103系列WiFi+蓝牙双模模组内置方案较为多元化，因此符合的标准协议也较为丰富，目前拥有蓝牙 5.4/5.2/5.1/5.0+WiFi6/WiFi4等不同标准协议规范类产品，且工作在1.1.3 E103系列超低功耗WiFi模组E103系列低功耗WiFi模组工作在2.4~2.4835GHz 频段，符合IEEE 802.11b/g/n协议标准。
模块集成了透传功能，即拿即用，支持串口 AT 指令集用户通过串口即可使用网络访问的功能，广泛应用于穿戴设备、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、1.1.4 E103系列WiFi路由模组E103系列WiFi路由模组目前拥有两款产品，分别为E103-W20（7688）和 E103-W20（7628）。
该类模块是基于联发科 MT7688AN及 MT7628AN为核心的低成本低功耗的物联网模块。
模块引出了 MT7688AN /MT7628AN的所有接口，支持 OpenWrt 操作系统及自定义开发，具有丰富的接口和强大的处理器，可以广泛的应用于智能设备或云服务应用等，并可以自由进行1.1.5 E103系列通用型模组E103系列通用型模组不仅具有丰富的外设接口，还拥有强大的神经网络运算能力和信号处理能力，成本低，且适用于AloT 领域的多种应用场景，例如唤醒词检测和语音命令识别、E103-RTL8189 E103-W05 E103-W01-IPX E103-W01 E103-W101.1.6 E103系列WiFi mesh模组在 EBYTE 的方案中，我们公司支持WIFI Mesh支持有路由组网和无路由组网的模块为E103-W07，E103-W07是一套建立在Wi-Fi协议之上的网络协议。
亿佰特(Ebyte)-E61-DTU-2W是一款远距离433M无线模块支持Modbus不限包长数传电台工业PLC
11、模块介绍 (2)1.1特点简介 (2)1.2基本用法 (3)1.3电气参数 (3)2.功能简述 (4)2.1引脚定义 (4)2.2连接方法 (5)3.工作模式 (6)4.指令格式 (7)4.1出厂默认参数 (7)4.2参数设置指令 (7)4.3工作参数读取 (9)4.4版本号读取 (9)4.5复位指令 (9)5.参数配置 (9)6.定制合作 (10)7.关于我们 (11)1.模块介绍1.1特点简介E61-DTU-2W是一款高速型433M无线数传电台（同时具有RS232/RS485接口），透明传输方式，工作在425~450.5MHz频段（默认433MHz），工作电压范围8V~28V。
数传电台在“连续传输方式”下不限数据包的长度，完美实现57600/38400/19200/9600……等串口波特率的连续不间断传输；“定长传输方式”下用户可配置空中速率、FEC使能、密文等参数，将用户数据在当前配置的空中速率下以最高效的方式传输到对方，实现低延迟/高响应。
模块的高速传输特性适合于轮询采样、握手应答通讯、并支持Modbus协议。
模块在空中传输的底层数据采用我司特有的加密算法，每包数据具有随机性，使得其它公司的无线模块截获数据失去意义。
该模块还预留了65536个的用户自定义传输密码（密文），只有密码匹配的无线模块才能收到数据，实现用户数据的加密传输。
1.2基本用法1.3电气参数16驱动方式RS232/RS485可设置成推挽/上拉、漏极开路17发射长度连续传输方式：数据包长度无限制（串口波特率≤57600）定长传输方式：缓存256字节，内部最大77字节分包发送18接收长度连续传输方式：无限制定长传输方式：缓存256字节19模块地址可配置65536地址，其中FF FF地址为广播/监听20用户密码自定义65536个传输密码（密文）21天线接口SMA-K外螺纹内孔，50欧姆特性阻抗22工作温度-40~+85℃工业级23工作湿度10%~90%相对湿度，无冷凝24储存温度-40~+125℃工业级2.功能简述2.1引脚定义2.2连接方法RS232连接方法RS485连接方法3.工作模式4.指令格式4.1出厂默认参数4.2参数设置指令工作参数可以使用C0或C2命令，其区别是：C0命令会将参数写入模块FLASH，掉电保存。
基于nRF24L01的无线信息传输设计
摘要当今，通过信息的采集、传输、处理和控制器作出相应的决策，进而实现对一定对象的监控和控制，是一个无论在民用、工业，还是军事领域，都被人们乐此不疲地研究着的热门技术。
而信息传输的可靠性无疑是控制器作出正确决策的重要前提。
无线传输以其成本廉价、占用空间小、环境适应性好、扩展性好和设备维护上更容易实现等优点正在逐步越来越受到人们的青睐。
RF24L01SE微功率无线通讯模块，采用Nordic公司的NRF24L01芯片，2.4G全球开发ISM频段免许可证使用，最高工作速率达2Mbps，125频道满足多点通信和跳频通信需要，体积小巧约31mm*17mm，尤其方便嵌入式开发与应用,高效GFSK调制，抗干扰能力强，特别适合无线音视频传输、工业控制领域等需要较大传输速率的无线通讯需求。
此外，采集到的信息和数据应能够使工作人员直观方便地读出，为此，配备质优价廉的显示设备成为必要。
常用的显示设备有LED点阵和LCD液晶显示，而LCD液晶显示由于具有低功耗、显示功能强大和编程简单而很好地符合了人们节约能源的要求，LCD1602和LCD12864是LCD系列中比较常见的模块化产品，它们含有齐全的字库，亦可根据自己的要求取模显示特殊的符号，这两种产品分别只引出16和20个插针，使用方便。
关键词：无线传输监控NRF24L01 工业控制LCD1602 LCD12864目录一．系统简介 (3)二．STC89C54RD+单片机 (3)三．4*4矩阵输入键盘 (4)四．无线nRF24L01模块 (4)1.模块性能及特点： (5)2. 工作方式： (5)2.1 收发模式 (5)2.2 空闲模式 (6)2.3 关机模式 (6)3．配置RF24L01模块 (7)四．LCD1602 (8)五．LCD12864(带字库) (8)六．系统原理图 (10)七．实物效果图 (11)八．部分程序代码 (12)九．课程设计心得体会 (20)十．参考文献 (20)一．系统简介本设计为两个STC89C54RD+单片机之间通过nRF24L01无线模块实现单工无线通信。
亿佰特(Ebyte)-无线串口模块快速选型指南
无线串口模块快速选型指南首先我们来说一下什么是无线串口模块，无线模块即是通过无线电信号来传输数据的软硬件模组，串口模块即是使用串口通信协议来传输数据的软硬件模组，那么无线串口模块也就是使用串口协议来进行无线电通信的软硬件模组。
成都亿佰特电子科技有限公司是一家专注于无线数传通信应用的高科技公司，专业研发和生产各种频段各种功能无线数传模块。
下面就以该公司的产品为例来介绍如何更具自己的需求选择合适自己的无线串口模块。
1.串口模块的选型要点1.1通信频点通信频点就是无线模块在工作的时候向外辐射出去的电波频率，无线串口模块常用的频点大致可以分为170MHz、230MHz、315MHz、433MHz、490MHz、780MHz、868MHz、915MHz、2.4GHz 等。
在使用的环境中更具自身的环境需求选择不同频点的模块已避免干扰，同时不同频点在通信方面也有不同特点，比如170MHz 的模块其频率较低那么波长也就较长，那么在信号的穿透和绕射能力方面相较868MHz、2.4GHz 的模块就具有更好的通信效果。
1.2芯片方案芯片方案指的就是无线串口模组中使用的射频处理IC，不同的芯片有不同的特点，常用的有“SEMTECH”公司的SX1278、SX1276、SX1212、SX1280；“SILICON LABS”公司的SI4463、SI4438、SI4432；以及TI 公司的CC1110、CC1101、CC1310 等。
这些芯片都有其不同的特点，使用不同芯片方案的模块在射频通信方面也就具有起特点，对于我们用户的选型来说这里从这里也就大概的可以估计模块之间性能的差异以及不同的价格了。
1.3通信距离通信距离也就是无线模块最核心的参数之一，我们根据自己使用的通信距离要求选择合适模块，无线通信因为受到环境等因素的影响因此我们在模块选型的过程中需要注意的是需要预留一定的距离，比如我需要通过500 米，那么最好就不要选择指标为500 米的模块了，至少选择600 米以上的，这样才有应对环境影响的空间，也就保证了产品的适应性以及稳定性等。

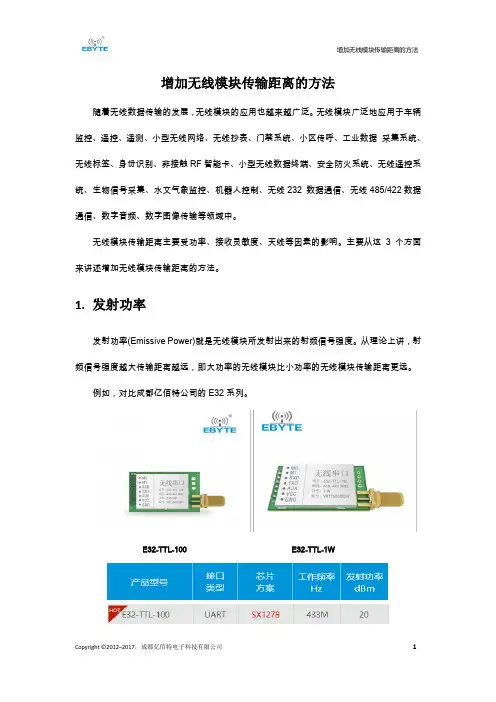

增加无线模块传输距离的方法
增加无线模块传输距离的方法随着无线数据传输的发展，无线模块的应用也越来越广泛。
无线模块广泛地应用于车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232 数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
无线模块传输距离主要受功率、接收灵敏度、天线等因素的影响。
主要从这3个方面来讲述增加无线模块传输距离的方法。
1.发射功率发射功率(Emissive Power)就是无线模块所发射出来的射频信号强度。
从理论上讲，射频信号强度越大传输距离越远，即大功率的无线模块比小功率的无线模块传输距离更远。
例如，对比成都亿佰特公司的E32系列。
E32-TTL-100 E32-TTL-1W如图所示，两种模块的频点都是433MHz，都是用的SX1278方案和UART接口发射功率是不一样的，所以传输距离肯定是有区别的。
从理论对比，E32-TTL-100的功率小，传输距离更近；E32-TTL-1W的功率更大，传输距离是更远的。
2.接收灵敏度接收机灵敏度（Receiver Sensitivity）是指给定接收机解调器在要求信噪比的条件下，接收机所能检测的最小信号电平。
无线传输的接收灵敏度类似于人们沟通交谈时的听力，提高信号的接收灵敏度可使无线产品具有更强地捕获弱信号的能力。
这样，随着传输距离的增加，接收信号变弱，高灵敏度的无线产品仍可以接收数据，维持稳定连接，大幅提高传输距离。
即接收灵敏度越低，无线模块传输距离越远。
接收灵敏度的公式如下：S=-174+NF+10lgB+10lgSNR其中：NF为噪声系数，B为信号带宽，SNR为解调信噪比。
带宽越大，系统的噪声系数越大，灵敏度就会越大，接收性能也会恶化，这就要求在设计接收机的时候，要考虑到系统的带宽、噪声系数对灵敏度的影响。
亿佰特(Ebyte)-E01nRF24L01芯片-内置PA+LNA-带屏蔽-抗干扰-低辐射-板材特殊-耐高温的无线模块
E01 系列是成都公司标志性产品的 2.4G 无线模块，SPI 接口，目前已经稳定量产，并适用于多种应用场景。 E01 系列采用挪威 Nordic 公司原装进口的 nRF24L01P 芯片，所有阻容感器件均采用进口元器件，尤其是晶体，我们使用了高精度宽温晶体，保证其工业特 性。发射功率为 20dBm 的模块内置了 PA 功率放大器与 LNA 低噪声放大器，从而提高通信稳定性，延长通信距离；发射功率为 0dBm 的模块均采用进口器件， 优秀的设计亦保证了卓越的射频性能，是追求低功耗的客户首选。 E01 系列均严格遵守 FCC、CE、CCC 等国内国外设计规范，满足各项射频相关认证，满足出口要求。
1.1. 通用参数 3 1.2. 电气参数 3 1.2.1. 发射电流 3 1.2.2. 接收电流 3 1.2.3. 关断电流 3 1.2.4. 供电电压 4 1.2.5. 通信电平 4 1.3. 射频参数 4 1.3.1. 发射功率 4 1.3.2. 接收灵敏度 4 1.3.3. 推荐工作频率............................................................................................................................................................................................. 5 1.4. 实测参数 5 1.4.1. 实测距离 5 2. 机械特性.............................................................................................................................
成都亿佰特电子科技有限公司E72-2G4M23S1A ZigBee 6LoWPAN无线模块产品规格书
E72-2G4M23S1A产品规格书CC2630+PA+LNA ZigBee 6LoWPAN 无线模块第一章概述1.1 简介E72-2G4M23S1A是基于美国德州仪器（TI）生产的CC2630为核心自主研发的最大发射功率为100mW的小体积贴片型ZigBee、6LoWPAN无线模块，采用24MHz工业级高精度低温漂有源晶振。
CC2630芯片内部集成有 128KB 系统内可编程闪存和 8KB 缓存静态RAM(SRAM)与ZigBee、6LoWPAN无线通信协议，由于其内部具有独特的超低功耗传感器控制器，因此非常适合连接外部传感器。
在原有基础上内置了TI配套的射频范围扩展器CC2592，其内置了PA与LNA，使得最大发射功率达到100mW的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。
由于该模块是纯硬件类SoC模块，需要用户对其编程后方可使用。
1.2 特点功能⚫内置PA+LNA，理想条件下，通信距离可达1.5km；⚫最大发射功率100mW，软件多级可调；⚫内置ZigBee、6LoWPAN协议栈；⚫内置TI原装射频范围扩展器CC2592；⚫内置32.768kHz时钟晶体振荡器；⚫支持全球免许可ISM 2.4GHz频段；⚫内置高性能低功耗Cortex-M3与 Cortex-M0双核处理器；⚫丰富的资源，128KB FLASH，28KB RAM；⚫支持2.0～3.6V供电，大于3.3V供电均可保证最佳性能；⚫工业级标准设计，支持-40～+85℃下长时间使用；⚫双天线可选（PCB/IPX），用户可根据自身需求选择使用。
1.3 应用场景⚫智能家居以及工业传感器等；⚫安防系统、定位系统；⚫无线遥控，无人机；⚫无线游戏遥控器；⚫医疗保健产品；⚫无线语音，无线耳机；⚫汽车行业应用。
第二章规格参数2.1 极限参数主要参数性能备注最小值最大值电源电压（V）0 3.8 超过3.8V 永久烧毁模块阻塞功率（dBm）- 10 近距离使用烧毁概率较小工作温度（℃）-40 +85 工业级2.2 工作参数主要参数性能备注最小值典型值最大值工作电压（V） 1.8 3.3 3.8 ≥3.3V 可保证输出功率通信电平（V） 3.0 使用5V TTL 有风险烧毁工作温度（℃）-40 - +85 工业级设计工作频段（GHz） 2.402 - 2.480 支持ISM 频段功耗发射电流（mA）182.5 瞬时功耗接收电流（mA）11.1休眠电流（μA） 1.4 软件关断最大发射功率（dBm）22.6 23.0 23.2接收灵敏度（dBm）-100.5 -102.0 -103.5 空中速率为250kbps空中速率（bps）250k - 1M 用户编程控制主要参数描述备注参考距离1500m 晴朗空旷，天线增益5dBi，高度2.5米，空中速率250kbps 晶振频率24MHz/32.768KHz支持协议ZigBee封装方式贴片式接口方式 1.27mmIC全称CC2630F128RGZRFLASH 128KBRAM 28KB内核Cortex-M3+Cortex-M0外形尺寸17.5*33.5 mm天线接口PCB/IPEX 等效阻抗约50Ω第三章机械尺寸与引脚定义引脚序号引脚名称引脚方向引脚用途1、2、3 GND 地线，连接到电源参考地4 DIO_0 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）5 DIO_1 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）6 DIO_2 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）7 DIO_3 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）8 DIO_4 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）9 DIO_5 输入/输出高驱动通用IO口，传感器控制器（详见CC26xx 手册）10 DIO_6 输入/输出高驱动通用IO口，传感器控制器（详见CC26xx 手册）11 DIO_7 输入/输出高驱动通用IO口，传感器控制器（详见CC26xx 手册）12 DIO_8 输入/输出通用IO口，详见CC26xx 手册）13 DIO_9 输入/输出通用IO口，详见CC26xx 手册）14 DIO_10 输入/输出通用IO口，详见CC26xx 手册）15 DIO_11 输入/输出通用IO口，详见CC26xx 手册）16 DIO_12 输入/输出通用IO口，详见CC26xx 手册）17 DIO_13 输入/输出通用IO口，详见CC26xx 手册）18 DIO_14 输入/输出通用IO口，详见CC26xx 手册）19 DIO_15 输入/输出通用IO口，详见CC26xx 手册）20 JTAG_TMS 输入/输出JTAG_TMSC, 高驱动能力（详见CC26xx 手册）21 JTAG_TCK 输入/输出JTAG_TCKC, 高驱动能力（详见CC26xx 手册）22 DIO_16 输入/输出高驱动通用IO口，JTAG_TDO（详见CC26xx 手册）23 DIO_17 输入/输出高驱动通用IO口，JTAG_TDI（详见CC26xx 手册）24 DIO_18 输入/输出通用IO口，详见CC26xx 手册）25 DIO_19 输入/输出通用IO口，详见CC26xx 手册）26 DIO_20 输入/输出通用IO口，详见CC26xx 手册）27 GND 地线，连接到电源参考地28 DIO_21 输入/输出通用IO口，详见CC26xx 手册）29 VCC 电源，1.8～3.8V30 DIO_22 输入/输出通用IO口，详见CC26xx 手册）31 DIO_23 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）32 nRESET 输入复位，低电平（详见CC26xx 手册）33 DIO_24 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）34 DIO_25 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）35 DIO_26 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）36 DIO_27 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）37 DIO_28 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）38 DIO_29 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）39 DIO_30 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）40、41、42 GND 地线，连接到电源参考地第四章基本操作4.1硬件设计⚫推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；⚫请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；⚫请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；⚫请检查电源稳定性，电压不能大幅频繁波动；⚫在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；⚫模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；⚫高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在需要经过模块下方，假设模块焊接在Top Layer，在模块接触部分的Top Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；⚫假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以及接收灵敏度；⚫假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫通信线若使用5V电平，必须串联1k-5.1k电阻（不推荐，仍有损坏风险）；⚫尽量远离部分物理层亦为2.4GHz的TTL协议，例如：USB3.0；⚫天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
----E05-MLE132AP2
E05-MLE132AP2是一款2.4GHz 无线模块，发射功率100mW，收发一体，自带高性能PCB 板载天线，也可选择IPEX 射频接口使用外置天线；目前已经多种场景中广泛应用。
该模块目前已经稳定量产，并适用于多种应用场景。
E05-MLE132AP2采用挪威Nordic 公司原装进口的nRF24LE1射频芯片设计开发，QFN32型，带有美国进口功率放大芯片；全进口工业级元器件，全无铅工艺，芯片内置51单片机，性能稳定，通信速率高，硬件的专业设计使模块可以插件或贴片，便于各种嵌入开发。
--
*我司提供Altium designer封装库请前往官网下载或联系我们索取
建议使用我公司专用底板E05-MLE132-T（点击产品型号可打开链接）进行软硬件开发，模块可以直接插于该底板之上。
此底板将模块所有GPIO引出，并提供USB-TTL串口，LED、用户按键、编程器接口等，便于用户加速产品开发。
编程下载软件YHTProgrammer.exe，该软件无需安装，可直接打开使用，用户可以选择芯片芯片，选择HEX文件，进行下载、读取、擦除、加密等多项操作。
界面如下：
--E05-MLE132AP2
E05-MLE124AP2nRF24LE1直插 2.4G201000SMA-K E05-MLE132A nRF24LE1直插 2.4G0100PCB E05-MLE132AP2nRF24LE1直插/贴片 2.4G201000PCB/IPEX
★E05系列的所有型号无线模块经均可以互通★
