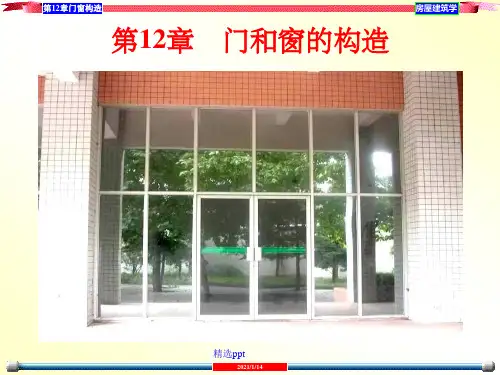

《门和窗的构造》PPT课件

《门和窗的构造》PPT课件

房屋建筑学
• 窗框和墙之间的固定方法视墙体材料而异 ➢砖墙:常用预埋木砖固定 ➢混凝土墙体:预埋木砖或预埋螺栓、铁件
固定
精选ppt
2021/1/14
第12章门窗构造
房屋建筑学
3)常用木窗框的断面形状和尺寸
精选ppt
手等。
精选ppt
2021/1/14
第12章门窗构造
房屋建筑学
精选ppt
2021/1/14
第12章门窗构造
2 门的组成 门框
房屋建筑学
• 门框又称门樘,由两根竖直的边框和上框组成。当门 带有亮子时,还有中横框。多扇门则还有中竖框。
精选ppt
2021/1/14
第12章门窗构造
房屋建筑学
门框的安装
• 门框的安装根据施工方式分后塞口和先 立口两种。
– 塞口(又称塞樘子),是在墙砌好后 再安装门框。采用此法,洞口的宽度 应比门框大20-30mm,高度比门框大 10-20mm。
– 立口(又称立樘子)在砌墙前即用支 撑先立门框然后砌墙。框与墙的结合 紧密,但是立樘与砌墙工序交叉,施 工不便。
精选ppt
2021/1/14
第12章门窗构造
门框的安装
塞 口
第12章门窗构造
⑤转门
房屋建筑学
• 是由固定的弧形门套 和垂直旋转的门扇构 成。转门对隔绝室外 气流有一定作用,可 作为寒冷地区公共建 筑的外门,但不能作 为疏散门。
精选ppt
2021/1/14
第12章门窗构造
⑤转门
房屋建筑学
精选ppt
2021/1/14
第12章门窗构造
房屋建筑学
• ⑥卷帘门:门扇由金属页片相互连接而 成,在门洞的上方设转轴,通过转轴的 转动来控制页片的启闭。特点是开启时 不占使用空间,但加工制作复杂,造价 较高。

《房屋建筑学》门窗构造

《房屋建筑学》门窗构造

门窗在建筑立面构图中的影响也较大,它的尺度、比例、形状、组合、透光材料的类型等,都影响着建筑的艺术效果。

铁艺门二、门窗构造分类•1、按门窗的开启方式分类•(1)平开门窗(P):门窗扇向内开或向外开。

(2) 推拉门窗(L):门窗扇启闭采用横向移动方式(3) 折叠门(窗D):开启时门窗扇可以折叠在一起,门窗的开启不影响空间使用。

折叠门(4) 转门窗(Z):门窗扇以转动方式启闭。

转窗包括上悬窗、下悬窗、中悬窗、立转窗等。

转窗转门玻璃转门转门侧边及上下门缝采用密封刷立轴转门•(5) 弹簧门(T):装有弹簧合页的门,开启后会自动关闭。

•(6) 其它门:包括卷帘门(J)、升降门、上翻门、伸缩门、感应门等。

卷帘门上翻门地下室防火密闭门卷帘门上翻门有时也用于车库大门升降门钢质防火卷帘•伸缩门•弧形自动感应门•自动感应门•不同形式门窗在住宅中的应用门的开启形式(a)平开门;(b)弹赞门;(c)推拉门;(d)折叠门;(e)转门;(f)上翻门;(g)升降门;(h)卷帘门窗的开启方式(a)固定窗;(b)平开窗;(c)上悬窗;(d)中悬窗;(e)下悬窗;(f)立转窗;(g)垂直推拉窗;(h)水平推拉窗;(i)百叶窗百叶窗金属或塑钢窗的排水口•铝镁合金推拉门⏹闭门器⏹通向疏散楼梯的电梯间防火门⏹阻燃密封带•木质防火门•防火防盗门•钢质防火门保温隔声门门扇内部构造一般保温门和隔声门的门缝处理•隔声门隔声门及隔声前室•一般由两根竖直的边框和上框组成。

当门带有亮子门框时,还有中横框,多扇门则还有中竖框。

•门框的断面形式与门的类型、层数有关,同时应利于门的安装,并应具有一定的密闭性。

门框的断面形式与尺寸2、平开窗的构造组成•窗框、窗扇、玻璃、五金零件等。

建筑构造门和窗

建筑构造门和窗

门和窗的清洁与保养
定期清洁
定期对门和窗户进行清洁 ,以保持其外观整洁和延 长使用寿命。
润滑保养
定期对门和窗的机械部件 进行润滑ቤተ መጻሕፍቲ ባይዱ养,以防止生 锈和保证其正常运转。
紧固件检查
定期检查门和窗的紧固件 是否松动,如发现松动应 及时紧固。
门和窗的维修与更换
损坏维修
对于门和窗因使用或自然因素 造成的损坏,应及时进行维修
或更换。
密封性检查
定期检查门和窗的密封性能, 如发现密封条老化或损坏应及
时更换。
安全性维修
对于影响安全的损坏应及时进 行维修或更换,以保证人员安
全。
门和窗的改造与升级
节能改造
为了提高建筑物的节能性能,可以对门和窗进行节能改造,如增 加保温材料或更换节能玻璃。
外观升级
为了提高建筑物的外观效果,可以对门和窗进行外观升级,如增 加装饰线条或更换新型材料。
门和窗安装的基本要求
精确测量
对门和窗的尺寸和位置进行精 确测量,确保安装位置的准确
性和合理性。
选择合适的材料
根据使用需求和建筑要求选择合 适的门和窗材料,如木材、金属 、玻璃等。
确定开启方式
根据使用需求和建筑风格确定合适 的开启方式,如平开、推拉、旋转 等。
门和窗安装的工艺流程
准备工作
根据设计图纸和现场实际情况进行准 备工作,包括测量、划线、固定安装 位置等。
通玻璃、中空玻璃、Low-E玻璃等。
平开窗
平开窗可以向外或向内打开,便于清理和 更换玻璃。适用于需要良好通风和采光的
建筑。
推拉窗
推拉窗可以左右或上下滑动开启,便于通 风和换气。适用于各种建筑,如住宅、办 公室、厂房等。

门窗构造

门窗构造
比。主要建筑的窗地比最低值详见 表:
建筑 类别 宿舍 住宅
托幼 文化 馆 图书 馆
办公
房间或部位名称



居室、管理室、公共活动室、 1/7 公共用房
卧室、起居室、厨房、厕所、 1/7
过厅、楼梯间、走廊
1/10
1/14
音体活动室、乳儿室、寝室、 1/7 喂奶室、医务室、保健室等 1/6
阅览、书法、美术、游艺、 1/4 文艺、音乐、舞蹈、戏曲、 1/5 排练、教室
。 墙的结合紧密,但是立樘与砌墙工序交叉,施工不便
门扇
常用的木门门扇有镶板门(包括玻璃门、纱门)和夹板门。
1.镶板门

镶板门门扇由边梃、上冒头、中冒头和下冒头组成骨架,内装芯
板而构成
2.夹板门

是用断面较小的方木做成骨架,两面粘贴面板而成。
四、成品装饰木门窗

木门分三大类,平板门、装饰门、玻璃门。
为了便于门扇密闭,门框上要有裁口(或铲口)。根据门扇数与 开启方式的不同,裁口的形式可分为单裁口与双裁口两种。单裁口用于 单层门,双裁口用于双层门或弹簧门。裁口宽度要比门扇宽度1~2mm, 以利于安装和门扇开启。裁口深度一般为8~10mm。
由于门框靠墙一面易受潮变形,故常在该面开1-2道背槽,以免产 生翘曲变形,同时也利于门框的嵌固。背槽的形状可为矩形或三角形, 深度约8-10mm,宽约12-20mm。
1.质量轻
2.性能好
3.耐腐蚀、坚固耐用
Hale Waihona Puke 4.色泽美观 (二)铝合金门窗的设计要求

1.应根据使用和安全要求确定铝合金门窗的风压强度性能、雨水渗透性
能、空气渗透性能综合指标。

建筑门窗构造

建筑门窗构造

建筑门窗构造门窗是建筑围护构件中的重要构件,也是建筑装饰装修工程中重要组成部分,具有实用和美化的双重功能。

我国现代建筑门窗是20世纪发展起来的,按门窗的材质来区分大致可分为木门窗时代、钢门窗时代、铝门窗时代、塑料门窗时代。

在我国,发展建筑节能的技术将成为当今门窗行业发展的动力,南方冬暖夏热地区的节约空调制冷能源消耗,以及北方节约采暖供热能源消耗等,将作为门窗节能技术开发的目标。

10.1 概述10.1.1 门的功能与设计要求门的主要功能是分隔和交通,同时还兼具通风、采光之用。

在特殊情况下,又有保温、隔声、防风雨、防风沙、防水、防火以及防放射线等功能。

门的装饰、围护、交通联系与安全疏散,兼有分隔和通风采光等功能。

门的大小、数量、位置、开启方式要满足人流、货流和疏散要求。

一个房间开几个门,每个门的尺寸取多大,每个建筑物门的总宽度是多少,应按交通疏散要求和防火规范来确定。

学校、商店、办公楼等民用建筑的门,可以按表10.1的规定选取。

表10.1 门的宽度指标门的宽度和高度是指门洞口的宽度和高度。

在确定门洞高度时,还应尽可能地使门窗顶部高度一致,以便取得统一的效果。

10.1.2 窗的功能与设计要求窗的主要功能是采光、通风、保温、隔热、隔声、眺望、防风雨及防风沙等。

有特殊功能要求时,窗还可以防火及防放射线等。

①采光。

窗的大小应满足窗地比的要求。

窗地比指的是窗洞面积与房间净面积的比值。

采光标准见表10.2。

表10.2 采光标准窗的透光率是影响采光效果的重要因素,透光率是指窗玻璃面积与窗洞口面积的比值。

②通风。

在确定窗的位置及大小时,应尽量选择对通风有利的窗型及合理的布置,以获得较好的空气对流。

③围护功能。

窗的保温、隔热作用很大。

窗的热量散失,相当于同面积围护结构的2~3倍,占全部热量的1/4~1/3。

窗还应注意防风沙、防雨淋。

窗洞面积不可任意加大,以减少热损耗。

④隔声。

窗是噪声的主要传入途径。

一般单层窗的隔声量为15~20 dB,约比墙体隔声少3/5。

房屋建筑学:第十一章 门窗构造

房屋建筑学:第十一章 门窗构造
5)推拉窗:有垂直推拉和水平推拉两种。不占室内 空间,窗扇受力状态好,适宜安装较大面积的玻璃 窗,但通风面积受限制。
不同形式的窗户有其各自的长处:如当一扇平 开窗完全打开时,其窗扇可以起到使风改道进入屋 内的作用。一扇上下推拉窗打开时,上下各留一段, 冷空气从窗口下侧进入房间,热空气从窗口上侧排 出。而中悬窗、上悬窗开启时有挡雨的作用,即使 下雨也不影响室内通风。
门窗系列名称常以框料厚度构造尺寸来区分
铝合金门窗:密闭性能好,其用料省、质量轻。铝合 金门窗强度高,刚性好,使用中变形小,开闭轻便灵 活,无噪声,安装速度快。门窗框料经过氧化着色处 理,表面光洁,外形美观、色泽牢固、表面不褪色, 无需表面维修。但铝合金导热系数大,保温较差。
塑料门窗:塑料门窗线条清晰、挺拔,造型美观,表 面光洁细腻,不但具有良好的装饰性,而且塑料本身 的导热系数十分接近木材,框料为中空异型材,因此 有良好的隔热性和密封性。同时,塑料本身耐腐蚀性 能好,不用涂涂料,可节约施工时间及费用。
•挡雨设施
➢平天窗构造
平天窗采光效率高,布置灵活,构造简单。 但应注意避免眩光,做好玻璃安全防护,及 时清理积灰,选择合适的通风措施。
采光罩
采光罩是在屋面板 开孔上设置锥形、弧形 透光材料。
采光板
采光板是在屋面 板开孔上设置平板透 光材料。
•采光问题
如采用普通平板玻璃,应避免阳光直射及辐射热, 玻璃下方设遮阳格片。
塑料门窗-塑钢门窗
塑料门窗采
加强
用硬质聚氯乙烯
型材
(UPVC)型材,
可内插钢衬,提
高强度。
➢窗的开启方式
窗的开启方式
1)固定窗:不能开启,构造简单,只起采光作用,一 般直接将玻璃安装在窗樘上,尺寸可以大一些。 2)平开窗:(外开、内开)将窗扇用铰链固定在窗 樘侧边,水平开启,构造简单,制作、维修较方便, 一般建筑中使用较为普遍。

第10章 门窗构造

第10章 门窗构造

连接件固定
六.遮阳设施
(一)遮阳种类
挑檐、外廊、花格、芦席、布蓬、百页、绿化、构件。
(二)遮阳板的基本形式
——水平式、垂直式、综合式、挡板式。
分别适合于不同方向射入的阳光,同 时构成不同的立面凹凸线条。
(三)连续遮阳的形式
水平遮阳板构造示例
垂直遮阳板构造示例
综合式遮阳板构造示例
• 思考题:
伸缩门
折叠门
木质防火门
防火防盗门
钢质防火门
弧形门
第十章 门窗构造
一.门窗的作用:
1.交通疏散
2.围护分隔
3.通风采光
4.隔声眺望
5.装饰立面
二.门窗的形式与尺度
(一)门的形式 1.按开启方式 (1)平开门窗:门窗扇向内开或向外开。 (2)推拉门窗:门窗扇启闭采用横向移动方式。 (3)折叠门:开启时门扇可以折叠在一起。 (4)转门窗:门窗扇以转动方式启闭。转窗包括 上悬窗、下悬窗、中悬窗、立转窗等。 (5) 弹簧门:装有弹簧合页的门,开启后会自动 关闭。 (6) 其它门:包括卷帘门、升降门、上翻门等。
④色泽美观。铝合金门窗框料型材表面经过氧化着色 处理后,既可保持铝材的银白色,又可以制成各种 柔和的颜色或带色的花纹,如古铜色、暗红色、黑 色等。 (二)设计要求 • 1.满足抗风压强度、雨水渗漏、空气渗漏等性能综 合指标。 • 2.控制洞口最大尺寸和开启扇最大尺寸。 • 3.考虑外墙门窗高度限值。 (三)门窗系列 • 门窗系列名称按门窗框料的厚度确定。如:平开门 门框厚度构造尺寸为50mm宽,即称为50系列
三.木门窗构造
(一)木门构造 1.组成
——门框、门扇、亮子(腰窗)、五金、附件。
五金:铰链、门锁、拉手、 门碰等。 附件:贴脸(装饰盖缝) 、 筒子板(装饰)等。

门窗结构课件ppt

门窗结构课件ppt

3. 门窗的密封性能也很重要,良好的密 封可以减少室内外热量的交换。
2. 双层或三层玻璃比单层玻璃具有更好 的保温性能。
详细描述
1. 门窗的保温性能主要取决于其材料, 如中空玻璃、真空玻璃等具有更好的保 温效果。
隔热性能
详细描述
总结词:门窗的隔热性能是指其 阻止阳光热量进入室内的能力, 主要与门窗的材料、颜色和遮阳 设施有关。
1. 使用反射率高、热传导系数小 的材料,如镀膜玻璃、LOW-E玻 璃等可以有效隔绝阳光热量。
2. 颜色深的门窗可以吸收更多的 热量,因此应避免选择颜色过深 的门窗。
3. 安装遮阳设施如窗帘、百叶窗 等可以有效阻挡阳光,降低室内 温度。
隔音性能
详细描述
2. 双层或三层玻璃比单层玻璃具 有更好的隔音效果。
通风换气
门窗需要满足公共场所的通风换 气需求,保证室内空气质量。
装饰作用
公共建筑门窗的设计和材质需要 与建筑风格相协调,提升建筑的
美观度。
特殊环境下的门窗应用
高温环境
在高温环境下,门窗需要具备隔 热、耐高温等特性,保证室内温
度的稳定。
低温环境
在低温环境下,门窗需要具备保温 、耐寒等特性,保证室内温度的稳 定。
详细描述
1. 选择合适的开启方式, 如平开、推拉、折叠等可 以满足不同的通风需求。
3. 使用通风辅助设备如排 风扇、新风系统等可以增 强室内通风效果。
2. 设计合理的通风通道, 如百叶窗、通风口等可以 提高通风效率。
采光性能
总结词:门窗的采光 性能是指其让光线进 入室内的能力,主要 与门窗的材料、颜色 和设计有关。
户的开启和关闭。
推拉窗
窗户沿轨道左右推拉, 节省空间且易于清洁。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

9 门窗构造9.1 窗9.1.1窗的作用和分类9.1.1.1 窗的作用采光和通风,同时有眺望观景、分隔室内外空间和围护作用。

兼有美观作用。

9.1.1.2 窗的分类1、按开启方式分类:固定窗、平开窗、悬窗、立转窗、推拉窗等。

2、按框料分类:木窗、彩板钢窗、铝合金窗和塑料窗,以及塑钢窗、铝塑窗等复合材料的窗。

3、按层数分类:单层窗和多层窗。

4、按镶嵌材料分类:玻璃窗、百叶窗和纱窗等。

9.1.2 窗的组成和尺度组成:主要由窗框、窗扇、五金零件和附件等四部分组成。

图9-2为平开木窗的组成示意。

尺度:既要满足采光、通风与日照的需要,又要符合建筑立面设计及建筑模数协调的要求。

我国大部分地区标准窗的尺寸均采用3M 的扩大模数。

9.1.3 平开木窗的构造9.1.3.1 窗框组成:由边框、上、下框(中竖框、中横框)组成。

在构造上应有裁口及背槽处理,裁口亦有单裁口和双裁口之分。

1、窗框断面窗框断面尺寸应考虑接榫牢固,常见窗框的断面形式及尺寸见图9-3。

图9-3 窗框断面形式及尺寸(单位:mm)2、窗框安装塞口法:在墙砌好后再安装窗框,采用塞口时洞口的高、宽尺寸应比窗框尺寸大10~30mm 。

立口法:在砌墙前即用支撑先立窗框然后砌墙,框与墙的结合紧密,但是立樘与砌图9-2 窗的组成墙工序交叉,施工不便。

(1)窗框在墙中的位置:内平(窗框与墙内表面相平)、外平、居中三种情况(图9-4)。

图9-4 窗框在墙中的位置及防水处理(2)窗框与窗扇的防水措施:在内开窗的下口和外开窗的中横框处,都是防水的薄弱环节,仅设裁口条还不能防水,一般需做披水条和滴水槽,以防雨水内渗;在近窗台处做积水槽和泄水孔,以利于渗入之雨水排出窗外。

9.1.3.2 窗扇常见的木窗扇有玻璃扇和纱窗扇。

窗扇由上下冒头和边梃榫接而成,有的还用窗芯(也叫窗棂)分格(图9-5)。

1、断面形状与尺寸窗扇一般厚度取35~42mm,以采用40mm者较多。

纱窗扇的框料厚度可小些,一般为30mm左右。

2、玻璃的选择与安装选择玻璃应兼顾窗的使用及美观要求。

玻璃厚度的选用,与窗扇分格的大小有关。

单块面积小的,一般2mm或3mm厚,单块面积较大时,可选用5rmm或6mm厚的玻璃。

玻璃的安装一般用油灰嵌固。

对于不会受雨水侵蚀的窗扇玻璃,也可用小木条镶钉。

图9-5 玻璃窗扇的构造9.1.4 铝合金窗构造9.1.4.1 铝合金门窗的用料铝合金窗是以窗框的厚度尺寸来区分各种铝合金窗的称谓。

铝合金基本窗的最大洞口尺寸及开启扇尺寸与窗的形式及框料的用材有关见教材表9-2。

铝合金窗所采用的玻璃根据需要可选择普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃及中空玻璃等。

9.1.4.2 铝合金窗的构造常见形式有固定窗、平开窗、滑轴窗、推拉窗、立轴窗和悬窗等,一般多采用水平推拉式。

9.1.4.3 铝合金窗的安装先在窗框外侧用螺钉固定钢质锚固件,安装时与洞口四周墙中的预埋铁件焊接或锚固在一起,玻璃嵌固在铝合金窗料中的凹槽内,并加密封条。

窗框固定铁件,除四周离边角150mm设一点外,一般间距不大于400~500mm。

其连接方法有:①采用墙上预埋铁件连接;②墙上预留孔洞埋入燕尾铁脚连接;③采用金属膨胀螺栓连接④采用射钉固定,如图9-7所示。

窗框固定好后窗洞四周的缝隙一般采用软质保温材料填塞。

填实处用水泥砂浆抹留5-8mm 深的弧形槽。

槽内嵌密封胶。

9.1.5 塑钢门窗 以改性硬质聚氯乙烯(简称UPVC)为主要原料,加上一定比例的稳定剂、着色剂、填充剂、紫外线吸收剂等辅助剂,经挤出机挤出成型为各种断面的中空异型材。

经切割后,在其内腔衬以型钢加强筋,用热熔焊接机焊接成型组装制作成门窗框、扇等,配装上橡胶密封条、压条、五金件等附件而制成的门窗。

它较之全塑门窗刚度更好,自重更轻,造价适宜。

塑钢门窗具有抗风压强度好、耐冲击、耐久性好、耐腐蚀、使用寿命长的等点。

9.1.5.1 塑钢门窗的材料异型材一般是中空的,为了提高门窗框、扇的热阻值,将排水孔道与补筋空腔分隔,可以做成为双腔室,以至多腔室;如图9-8所示。

图9-7 铝合金窗框与墙体的连接构造 防腐涂膜 密封胶防腐蚀涂膜 密封胶图9-8 型材空腔的构造为了提高硬质聚氯乙烯中空异型材的刚性和窗扇窗框的抗风压强度,在塑料窗用主型材内腔中放入钢质或铝质异型材增强。

9.1.5.2 塑钢推拉窗的构造常用的塑钢窗有固定窗、平开窗、水平悬窗与立式悬窗及推拉窗等。

9.1.5.3 塑钢门窗框与墙体的连接1、假框法:做一个与塑钢门窗框相配套的镀锌铁金属框,框材厚一般3mm,预先将其安装在门窗洞口上,抹灰装修完毕后再安装塑钢门窗。

2、固定件法:门窗框通过固定铁件与墙体连接,先用自攻螺钉将铁件安装在门窗框上,然后将门窗框送入洞口定位。

3、直接固定法:即在墙体内预埋木砖,将塑钢门窗框送入窗洞口定位后,用木螺钉直接穿过门窗型材与木砖连接。

9.2 门9.2.1 门的作用和分类9.2.1.1 门的作用主要用途是交通联系和围护,在建筑的立面处理和室内装修中也有着重要作用。

9.2.1.2 门的分类1、按开启方式分类:平开门、弹簧门、推拉门、折叠门、转门、上翻门、升降门、卷帘门等。

2、按门所用材料分:木门、钢门、铝合金门、塑料门及塑钢门、全玻璃门等。

3、按门的功能分:普通门、保温门、隔声门、防火门、防盗门、人防门以及其他特殊要求的门等。

9.2.2 平开门的组成和尺度组成:主要由门框、门扇、亮子和五金零件组成,如图9-12所示。

洞口尺寸:可根据交通、运输以及疏散要求来确定。

一般情况下,门的宽度为:800~1000mm(单扇),1200~1800mm(双扇)。

门的高度一般不宜小于2100mm,有亮子时可适当增高300~600mm。

对于大型公共建筑,门的尺度可根据需要另行确定。

9.2.3平开木门的构造9.2.3.1门框1、门框的断面形状和尺寸门框的断面形状与窗框类似,但门框的断面尺寸要适当增加,如图9-13所示。

图9-12 平开木门的组成图9-13 门框的断面形状和尺寸(单位:mm)2、门框的安装门框的安装与窗框相同,分立口和塞口两种施工方法。

工厂化生产的成品门,其安装多采用塞口法施工。

3、门框与墙的关系门框在墙洞中的位置同窗框一样,有门框内平、门框居中和门框外平三种情况。

门框的墙缝处理与窗框相似,但应更牢固。

门窗靠墙一边开防止因受潮而变形的背槽,并做防潮处理。

门框外侧的内外角做灰口,缝内填弹性密封材料。

9.2.3.1门扇1、夹板门夹板门门扇由骨架和面板组成,骨架通常采用(32~35)mm×(34~36)mm的木料制做。

2、镶板门镶板门门扇由骨架和门芯板组成。

骨架一般由上冒头、下冒头及边梃组成,有时中间还有中冒头或竖向中梃。

门芯板可采用木板、胶合板、硬质纤维板及塑料板、玻璃等。

9.2.4 铝合金门铝合金门的特性与铝合金窗相同。

铝合金门型材系列尺寸见教材表9-3。

门的开启方式可以推拉,也可采用平开。

铝合金门的构造及施工方法可参照铝合金窗的构造做法。

9.2.5 塑料门与塑钢门塑料门与塑钢门的特性、材料、施工方法及细部构造可参照塑料窗与塑钢窗的构造做法。

9.3 其它门窗9.3.1彩板钢门窗概念:彩板钢门窗是以彩色镀锌钢板,经机械加工而成的门窗。

特点:具有质量轻、硬度高、采光面积大、防尘、隔声、保温密封性好、造型美观、色彩绚丽、耐腐蚀等特点。

安装:彩板门窗断面形式复杂,种类较多,通常在出厂前就已将玻璃装好,在施工现场进行成品安装。

彩板门窗有带副框和不带副框的两种。

安装时,先用自攻螺钉将连接件固定在副框上,并用密封胶将洞口与副框及副框与窗樘之间的缝隙进行密封。

当外墙装修为普通粉刷时,常用不带副框的做法,即直接用膨胀螺钉将门窗樘子固定在墙上。

9.3.2 特种门窗9.3.2.1 保温门窗对寒冷地区及冷库建筑,为了减少热损失,应做保温门窗。

保温门窗设计的要点在于提高门窗的热阻,减少冷空气渗透量。

保温门采用拼板门,双层门心板,门心板间填以保温材料。

9.3.2.2 隔声门窗对录音室、电话会议室、播音室等应采用隔声门窗。

为了提高门窗隔声能力,除铲口及缝隙需特别处理外,可适当增加隔声的构造层次;避免刚性连接,以防止连接处固体传声;当采用双层玻璃时,应选用不同厚度的玻璃。

9.3.2.3 防火门窗防火门可分为甲、乙、丙三级,其耐火极限分别为1.2h、0.9h、0.6h。

防火门不仅应具有一定的耐火性能,且应关闭紧密、开启方便。

常用防火门多为平开门、推拉门。

它平时是敞开的,一旦发生火灾,须关闭且关闭后能从任何一侧手动开启。

用于疏散楼梯间的门,应采用向疏散方向开启的单向弹簧门。

当建筑物设置防火墙或防火门窗有困难时,可采用防火卷帘代替防火门,但必须用水幕保护。

防火门可用难燃烧体材料如木板外包铁皮或钢板制作,也可用本或金属骨架外包铁皮,内填矿棉制作,还可用薄壁型钢骨架外包铁皮制作。

9.4 玻璃幕墙9.4.1 玻璃幕墙分类按构造方式分:有框和无框、点支承玻璃幕墙。

在有框玻璃幕墙中,又有明框和隐框两种。

按施工方法分:现场组装(构件式幕墙)和预制装配(单元式幕墙)两种。

9.4.2 玻璃幕墙构造玻璃幕墙是在施工现场将金属边框、玻璃、填充层和内衬墙,以一定顺序进行安装组合而成。

如图9-23。

9.4.2.1金属框的断面与连接方式1、金属框常用断面形式金属边框可用铝合金、铜合金、不锈钢等型材制作。

2、竖梃与楼板的连接竖梃通过连接件固定在楼板上,连接件的设计与安装,要考虑竖梃能在上下、左右、前后三个方向均可调节移动,图9-23 构件式玻璃幕墙示意图所以连接件上的所有螺栓孔都设计成椭圆形的长孔。

3、竖梃与横档的连接竖梃与横档通过角形铝铸件或专用铝型材连接。

铝角与竖梃、铝角与横档均用螺栓固定。

4、竖梃与竖梃的连接竖梃的高度等于层高。

相邻层间的竖梃需要通过套筒来连接,竖梃与竖梃之间应留有15~20mm的空隙,以解决金属的热胀问题。

考虑到防水,还需用密封胶嵌缝。

9.4.2.2 明框幕墙的玻璃安装明框幕墙的玻璃安装在明框玻璃幕墙中,玻璃是镶嵌在竖梃、横档等金属框上,并用金属压条卡住。

玻璃与金属框接缝处的防水构造处理是保证幕墙防风雨性能的关键部位。

接缝构造目前国内外采用的方式有三层构造层,即密封层、密封衬垫层、空腔,如图9-27所示。

图9-27 明框玻璃与铝框的连接实例9.4.2.3 隐框幕墙玻璃板块的制作与安装在隐框玻璃幕墙中,金属框隐蔽在玻璃背面。

因此,它需要制作一个从外面看不见框的玻璃板块,然后采用压块、挂钩等方式与幕墙的主体结构连接,如图9-28所示。

(a)压块连接;(b)挂钩连接图9-28隐框幕墙玻璃板块安装图9.5 遮阳设施9.5.1绿化遮阳对于低层建筑来说,绿化遮阳是一种经济而美观的措施,可利用搭设棚架,种植攀缘植物或阔叶树来遮阳。
